MANUAL DE UTILIZADOR Z87 Extreme6 ASROCK

1.1 Conteúdo da embalagem

• Placa principal ASRock Z87 Extreme6/ac / Z87 Extreme6 (Formato ATX)

• Guia de Instalação Rápida da placa principal ASRock Z87 Extreme6/ac / Z87 Extreme6

• 2 x Cabos de antena SMA WiFi (apenas para Z87 Extreme6/ac) Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão actualizada estará disponível no Web site da AS-Rock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.100 Português

• Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros condutores de alta qualidade 100% fabricados no Japão) Estilo A

• Design com 12 fases de alimentação

• Suporta memória DDR3 2933+(OC)/2800(OC)/2400(OC)/ 2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermédia

• Ranhura sem distorção Ranhuras de expansão

• Os grácos incorporados Intel® HD e as saídas VGA apenas podem ser suportados com processadores com GPU integrada.

• Memória partilhada máxima de 1792MB

• Três opções de saída VGA: DVI-I, HDMI e DisplayPort

• Suporta conguração com três monitores

• Suporta tecnologia HDMI com resolução máxima de até 4K × 2K (4096x2304) @ 24Hz

• Suporta DVI-I com resolução máxima de até 1920x1200 a 60Hz

• Suporta DisplayPort com resolução máxima de até 4K × 2K (4096x2304) a 24Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)

• Suporta a função HDCP com portas DVI-I, HDMI e DisplayPort

• Suporta reprodução Blu-ray (BD) / HD-DVD Full HD a 1080p com portas DVI-I, HDMI e DisplayPort Áudio

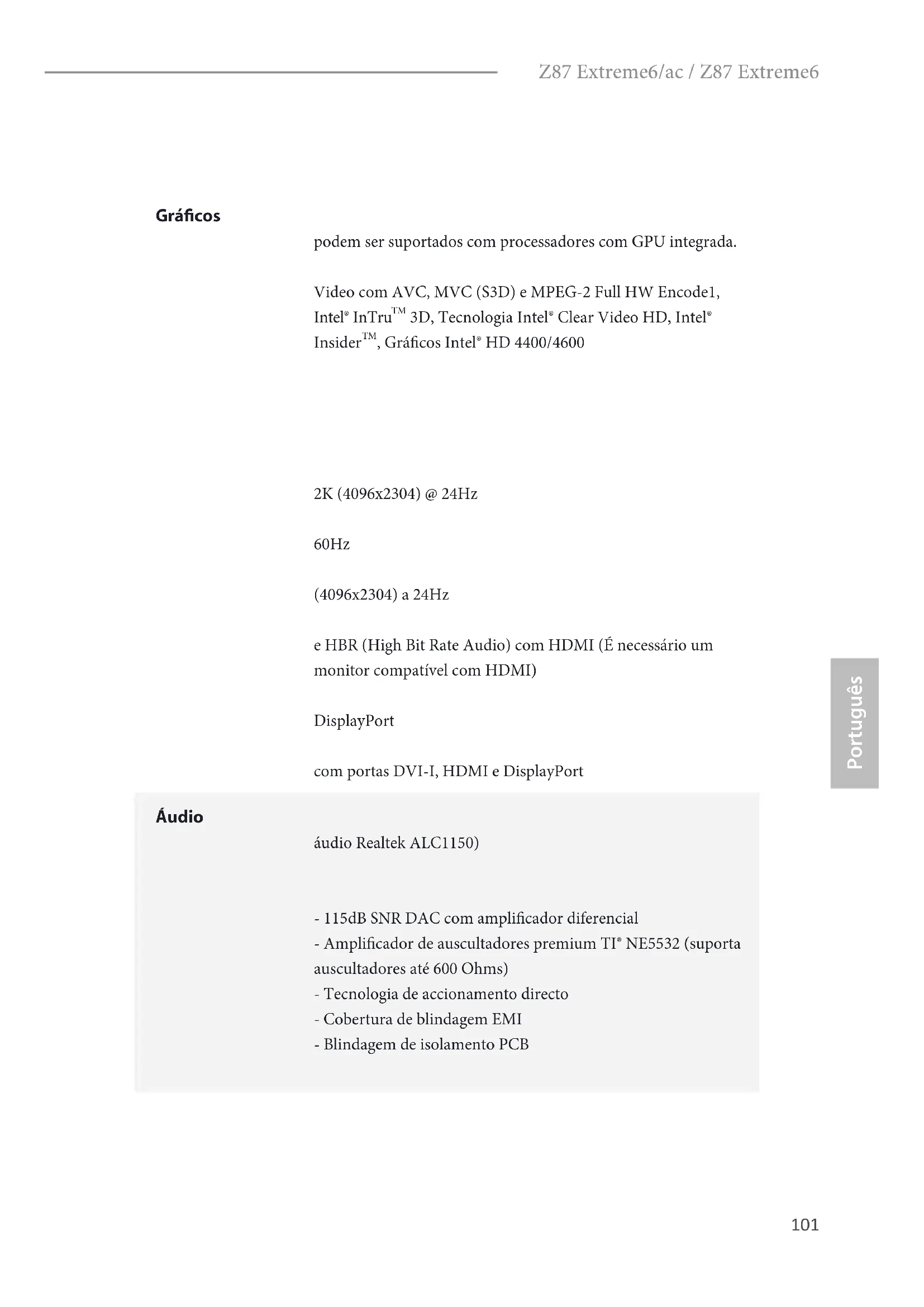

• Áudio HD de 7.1 canais com protecção de conteúdo (Codec de áudio Realtek ALC1150)

• Suporte áudio Blu-ray superior

• Suporta Purity Sound™ - 115dB SNR DAC com amplicador diferencial - Amplicador de auscultadores premium TI® NE5532 (suporta auscultadores até 600 Ohms) - Tecnologia de accionamento directo - Cobertura de blindagem EMI - Blindagem de isolamento PCB

• Suporta a tecnologia DTS Connect102 Português LAN

• Suporta tecnologia Intel® Remote Wake (em Intel® I217V)

• Suporta LAN dupla com funcionalidade Teaming

• Suporta ligação sem os de alta velocidade até 867Mbps

• 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)

• Suporta Bluetooth 4.0 / 3.0 + Classe II de alta velocidade E/S do painel traseiro

• 1 x Porta PS/2 para rato/teclado

• 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

• 1 x Interruptor para limpar o CMOS

• Ficha de áudio HD: Altifalante traseiro / Central / Graves / Entrada de linha / Altifalante frontal / Microfone103 Português Z87 Extreme6/ac / Z87 Extreme6 Armazena- mento

• 6 x conectores SATA3 a 6,0 Gb/s Intel® Z87, com suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug”

• 4 x conector SATA3 a 6,0 Gb/s ASMedia ASM1061, com suporte para funções NCQ, AHCI e “Hot Plug” (o conector SATA3_A4 é partilhado com a porta eSATA)

• 1 x conector eSATA ASMedia ASM1061, com suporte para as funções NCQ, AHCI, “Hot Plug” e de multiplicador de portas Conector

• 1 x Conector para LED de alimentação

• 1 x Conector da ventoinha de alimentação (3 pinos)

• 1 x conector de alimentação de 24 pinos ATX

• 1 x conector de alimentação de 12V com 8 pinos (Conector de alimentação de alta densidade)

• 1 x Conector de alimentação SLI/XFire

• 1 x Interruptor de alimentação LED

• 1 x Interruptor de reposição LED Funcionali- dades do BIOS

• Eventos de reactivação compatíveis com ACPI 1.1

• Controladores, Utilitários, Soware antivírus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8, MeshCentral, Splashtop Streamer104 Português Hardware

• Sensor de temperatura de CPU/Chassis

• Taquímetro de ventoinha de CPU/Chassis/Alimentação

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore Sistema Operativo

• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64- bits Certicações

• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64- bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows® não utiliza.105 Português Z87 Extreme6/ac / Z87 Extreme6

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Jumper para limpar o CMOS (CLRCMOS1) (consultar p.1 ou p.2, N.º 14) CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros do sistema para os valores predenidos, encerre o computador e desligue a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas serão limpos se a pilha do CMOS for retirada. Limpar CMOS Predenição O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.106 Português

(PAINEL1 de 9 pinos) (consultar p.1 ou p.2, N.º 21) Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos. GND

GND PWRBTN (Botão de alimentação): Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reposição): Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente. PLED (LED de alimentação do sistema): Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema esti- ver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de actividade do disco rígido): Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso quando o disco rígido estiver a ler ou a escrever dados. O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma correspondência exacta. Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.107 Português Z87 Extreme6/ac / Z87 Extreme6 Conector do LED de alimentação (PLED1 de 3 pinos) (consultar p.1 ou p.2, N.º 16) Ligue o LED de alimen- tação do chassis a este terminal para indicar o estado de alimentação do sistema. Conectores ATA3 de série (SATA3_0_1: consultar p.1 ou p.2, N.º 11) (SATA3_2_3: consultar p.1 ou p.2, N.º 12) (SATA3_4_5: consultar p.1 ou p.2, N.º 13) (SATA3_A1_A2: consultar p.1 ou p.2, N.º 10) (SATA3_A3_A4: consultar p.1 ou p.2, N.º 9) Estes dez conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/ s. Se a porta eSATA no painel traseiro de E/S estiver ligada, a SATA3_ A4 interna não irá funcionar. Para diminuir o tempo de arranque, utilize as portas SATA Intel® Z87 (SATA3_0) para os seus dispositivos de arranque. Terminais USB 2.0 (USB2_3 de 9 pinos) (consultar p.1 ou p.2, N.º 23) (USB4_5 de 9 pinos) (consultar p.1 ou p.2, N.º 24) (USB6) (consultar p.1 ou p.2, N.º 22) Para além das quatro portas USB 2.0 no painel de E/S, existem três terminais e uma porta nesta placa principal. Cada terminal USB 2.0 é capaz de suportar duas portas.

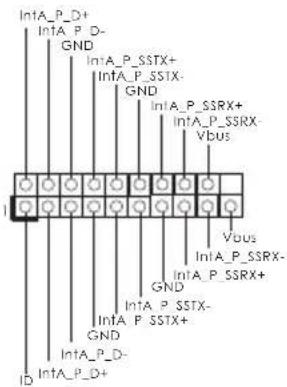

Português Terminais USB 3.0 (USB3_4_5 de 19 pinos) (consultar p.1 ou p.2, N.º 8) (USB3_6_7 de 19 pinos) (consultar p.1 ou p.2, N.º 25) Para além das quatro portas USB 3.0 no painel de E/S, existem dois terminais nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas. Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1 ou p.2, N.º 28) Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal.

1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá

suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Ligue Terra (GND) a Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC’97. E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de controlo Realtek e ajuste o “Volume de gravação”.109 Português Z87 Extreme6/ac / Z87 Extreme6 Terminal do altifalante do chassis (SPEAKER1 de 4 pinos) (consultar p.1 ou p.2, N.º 15) Ligue o altifalante do chassis a este terminal. Conectores da ventoinha do chassis e alimentação (CHA_FAN1 de 4 pinos) (consultar p.1 ou p.2, N.º 17) (CHA_FAN2 3 pinos) (consultar p.1 ou p.2, N.º 31) (CHA_FAN3 de 3 pinos) (consultar p.1 ou p.2, N.º 30) (PWR_FAN1 de 3 pinos) (consultar p.1 ou p.2, N.º 1) Ligue os cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra. Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1 ou p.2, N.º 3) (CPU_FAN2 de 3 pinos) (consultar p.1 ou p.2, N.º 4) Esta placa principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1 ou p.2, N.º 7) Esta placa principal inclui um conector de alimentação de 12V ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1 ou p.2, N.º 2) Esta placa principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. FAN_SPEED

+5V DUMMY DUMMY SPEAKER110 Português Conector de alimentação SLI/XFIRE (SLI/XFIRE_PWR1 de 4 pinos) (consultar p.1 ou p.2, N.º 26) Ligue este conector a um conector de alimentação do disco rígido quando existirem duas placas grácas instaladas nesta placa principal. Terminal do módulo de infra-vermelhos (IR1 de 5 pinos) (consultar p.1 ou p.2, N.º 29) Este terminal suporta um módulo de infra-vermelhos opcional para transmissão e recepção sem os. Terminal de porta de série (COM1 de 9 pinos) (consultar p.1 ou p.2, N.º 27) Este terminal COM1 suporta um módulo de porta de série. GND IRRX DUMMY +5VSB IRTX

A placa principal tem três interruptores inteligentes: Interruptor de Alimentação, Interruptor de Reposição e Interruptor para Limpar o CMOS, que permitem aos utilizadores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.Interruptor de alimentação(PWRBTN)(consultar p.1 ou p.2, N.º 19)O interruptor de alimentação permite aos utilizadores ligar/desligar o sistema rapidamente.Interruptor de reposição(RSTBTN)(consultar p.1 ou p.2, N.º 20)O interruptor de alimentação permite aos utilizadores repor o sistema rapidamente.Interruptor para limpar o CMOS (CLRCBTN)(consultar p.1 ou p.2, N.º 14)O interruptor para limpar o CMOS permite aos utilizadores limpar os valores CMOS rapidamente.Interruptor de selecção de BIOS (BIOS_SEL1)(consultar p.1 ou p.2, N.º 18)O interruptor de selecção de BIOS permite que o sistema arranque a partir do BIOS A ou BIOS B. Power Reset Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver corrompido ou danicado, coloque o Interruptor de Selecção de BIOS na posição "B" e o BIOS de reserva irá assumir as funções no próximo arranque do sistema. Em seguida, utilize “Secure Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um cheiro de BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de segurança, os utilizadores não podem actualizar manualmente a cópia de segurança do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED) para identicar qual o BIOS activado nesse momento.112 Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan güvenilir ASRock Z87 Extreme6/ac / Z87 Extreme6 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.
