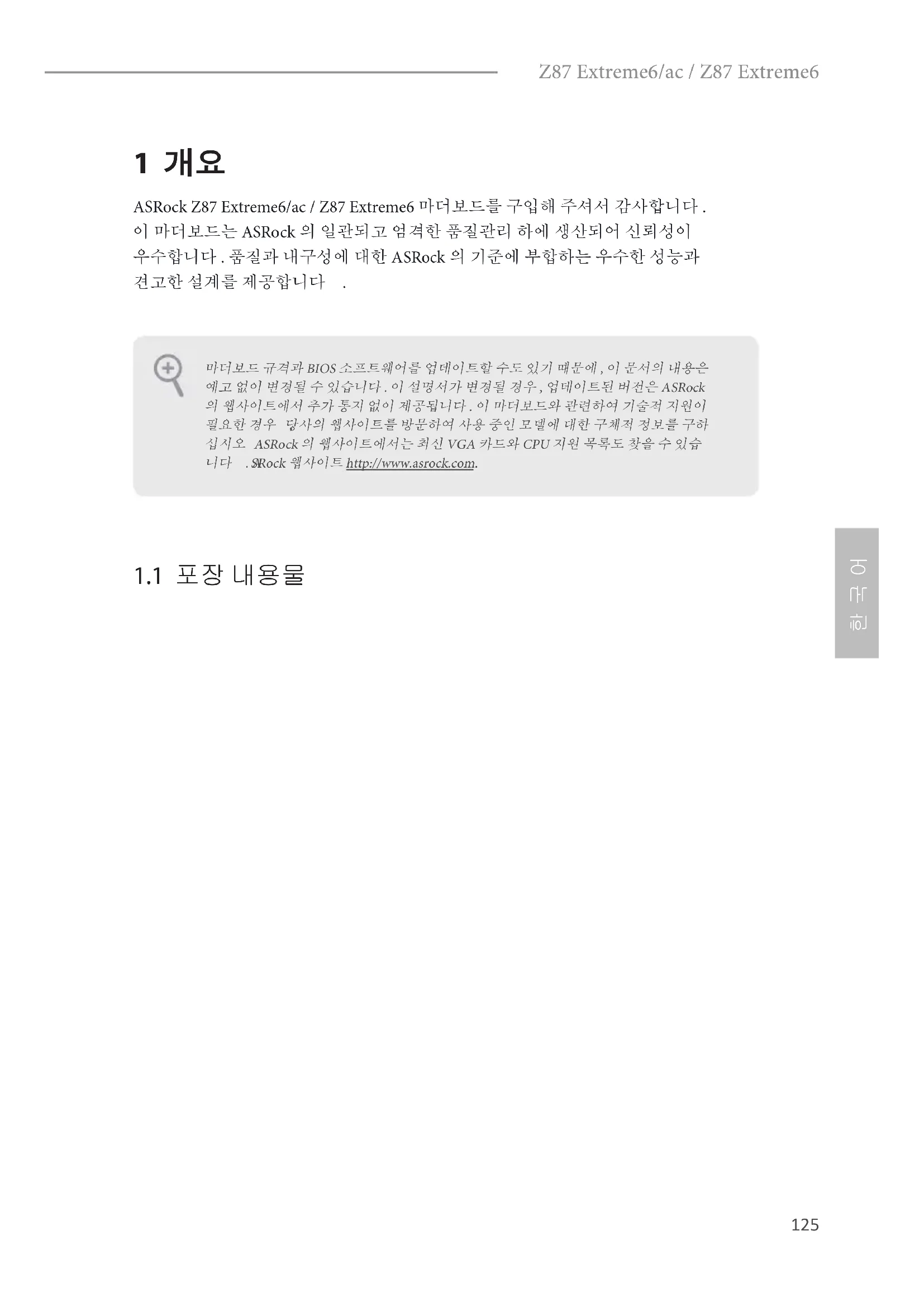

Z87 Extreme6/ac / Z87 Extreme6 1 개요 ASRock Z87 Extreme6/ac / Z87 Extreme6 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 .

• ASRock Z87 Extreme6/ac / Z87 Extreme6 마더보드 (ATX 폼 팩터 )

• ASRock Z87 Extreme6/ac / Z87 Extreme6 간편 설치 안내서

• ASRock Z87 Extreme6/ac / Z87 Extreme6 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 6 개 ( 선택 품목 )

• ASRock SLI_Bridge_2S 카드 1 개

• 2.5” HDD/SSD 랙 탑재 전면 USB 3.0 패널 1 개

• ASRock WiFi 2.4/5GHz 안테나 1 개 (Z87 Extreme6/ac 전용 )

• SMA Wi-Fi 안테나 케이블 2 개 (Z87 Extreme6/ac 전용 ) 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하 ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습 니다 . ASRock 웹사이트 http://www.asrock.com.126

• 프리미엄 골드 콘덴서 구조 (100% 일본산 고품질 전도성

프로세서를 지원하는 LGA1150 소켓

Turbo Boost 2.0 기술 지원

K- 시리즈 잠금 해제 CPU / ASRock BCLK 전역

• DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리

• 시스템 메모리 최대 용량 : 32GB ( 주의 참조 )

• PCI Express 2.0 x1 슬롯 1 개

• mini-PCI Express 슬롯 1 개

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• Intel® HD 그래픽스 빌트-인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

, Intel® HD 그래픽스 4400/4600

• VGA 출력 옵션 세 개 : DVI-I, HDMI 및 DisplayPort

• HDMI 기술 지원 ( 최대 해상도 4K × 2K (4096x2304) @ 24Hz)

• DVI-I 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DisplayPort 지원 ( 최대 해상도 4K × 2K (4096x2304) @ 24Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• DVI-I, HDMI 및 DisplayPort 포트를 이용한 HDCP 기능

• DVI-I, HDMI 및 DisplayPort 포트를 이용한 Full HD 1080p Blu-ray (BD) / HD-DVD 재생 지원

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코덱 )

• Purity Sound ™ 지원 - 디퍼렌셜 증폭기 포함 115dB SNR DAC - TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋

- 다이렉트 드라이브 기술 - EMI 차폐 커버 - PCB 절연 차폐

• Intel® 리모트 웨이크 기술 지원 (Intel® I217V 에서 )

• PXE 지원 무선 LAN (Z87 Extreme6/ac

• 듀얼 밴드 (2.4/5 GHz) 지원

• 최대 867Mbps 의 고속 무선 연결 지원

• 2 ( 송신 ) x 2 ( 수신 ) 다이버시티 기술 지원용 안테나 2 개

• Bluetooth 4.0 / 3.0 + 고속 클래스 II 지원 후면 패널 I/O

• PS 1 개 / 마우스 / 키보드 포트 2 개

• USB 3.0 포트 4 개 (ASMedia Hub)

• LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크129

• Intel® Z87 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 “핫 플러그” 지원

• ASMedia ASM1061 지원 SATA3 6.0 Gb/s 커넥터 4 개가

NCQ, AHCI 및 “핫 플러그” 기능 지원 (SATA3_A4

커넥터가 eSATA 포트와 공유됨 )

• ASMedia ASM1061 지원 eSATA 커넥터 1 개가 NCQ, AHCI, “핫 플러그” 및 포트 멀티플라이어 기능 지원

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 3 개 (1 x 4 핀 , 2 x 3 핀 )

• 8 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

• SLI/XFire 전원 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )

• USB 2.0 헤더 3.0 개 (USB 3.0 포트 4 개 지원 )

• LED 탑재 Dr. Debug 1 개

• LED 탑재 리셋 스위치 1 개 BIOS 기능

• 다국어 GUI 지원 64Mb AMI UEFI Legal BIOS 2 개 ( 메인 BIOS 1 개 및 백업 BIOS 1 개 )

• ACPI 1.1 준수 웨이크 업 이벤트

• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정 지원 CD

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 시험판 , Google Chrome 브라우저 및 툴바 , Start8, MeshCentral, Splashtop Streamer130

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• Microso® Windows® 8 / 8 64 비트 / 7 / 7 64 비트 호환

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다 . A SRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다 .131

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 또는 2 페이지 , 14 번 항목 참조 ) CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데 이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종 료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에 만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . Clear CMOS

Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다 .132

(9 핀 PANEL1) ( 1 페이지 또는 2 페이지 , 21 번 항목 참조 ) 섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이 헤더에 연결 합니다 . 케이블을 연결 하기 전에 양극 핀과 음 극 핀을 기록합니다 . GND

GND PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방 법을 구성할 수 있습니다 . RESET( 리셋

섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수 행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 .

시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위

리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니

전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치 하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 .133

Z87 Extreme6/ac / Z87 Extreme6 전원 LED 헤더 (3 핀 PLED1) (1 페이지 또는 2 페이지 , 16 번 항목 참조 ) 시스템 전원 상태를 나타

섀시 전원 LED 를 이 헤더에 연결하십시오 . 시리얼 ATA3 커넥터 (SATA3_0_1: 1 페이지 또는 2 페이 지 , 11 번 항목 참조 ) (SATA3_2_3: (1 페이지 또는 2 페이지 , 12 번 항목 참조 ) (SATA3_4_5: (1 페이지 또는 2 페이지 , 13 번 항목 참조 ) (SATA3_A1_A2: 1 페이지 또는 2 페이지 , 10 번 항목 참조 ) (SATA3_A3_A4: 1 페이지 또는 2 페이지 , 9 번 항목 참조 ) 이들 열 개의 SATA3 커넥 터는 최대 6.0 Gb/s 데이 터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합 니다 . 후면 I/O 의 eSATA 포트가 연결된 경우 내부 SATA3_A4 가 기능하지

부팅 시간을 최소화하려 면 , Intel® Z87 SATA 포트 (SATA3_0) 를 부팅용 장 치에 사용하십시오 . USB 2.0 헤더 (9 핀 USB2_3) (1 페이지 또는 2 페이지 , 23 번 항목 참조 ) (9 핀 USB4_5) (1 페이지 또는 2 페이지 , 24 번 항목 참조 ) (USB6) (1 페이지 또는 2 페이지 , 22 번 항목 참조 )

네 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 세 개와 포트 한 개가 탑 재되어 있습니다 . 각 USB

USB 3.0 헤더 (19 핀 USB3_4_5) (1 페이지 또는 2 페이지 , 8 번 항목 참조 ) (19 핀 USB3_6_7) (1 페이지 또는 2 페이지 , 25 번 항목 참조 )

네 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 두 개가 탑재되어 있 습니다 . 각 USB 3.0 헤더 는 포트 두 개를 지원할

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 또는 2 페이지 , 28 번 항목 참조 ) 이 헤더는 오디오 장치를 전면 오디오 패널에 연결 하는 데 사용됩니다 .

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는

HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다 .135

(4 핀 SPEAKER1) ( 1 페이지 또는 2 페이지 , 15 번 항목 참조 ) 섀시 스피커를 이 헤더에

섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) ( 1 페이지 또는 2 페이지 , 17 번 항목 참조 ) (3 핀 CHA_FAN2) ( 1 페이지 또는 2 페이지 , 31 번 항목 참조 ) (3 핀 CHA_FAN3) ( 1 페이지 또는 2 페이지 , 30 번 항목 참조 ) (3 핀 PWR_FAN1) ( 1 페이지 또는 2 페이지 , 1 번 항목 참조 ) 팬 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오 . CPU 팬 커넥터 (4 핀 CPU_FAN1) ( 1 페이지 또는 2 페이지 , 3 번 항목 참조 ) (3 핀 CPU_FAN2) ( 1 페이지 또는 2 페이지 , 4 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터가 탑재되어 있습니 다 . 3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 또는 2 페이지 , 7 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 또는 2 페이지 , 2 번 항목 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 5 을 따라 연결하십시오 . FAN_SPEED

SLI/XFIRE 전원 커넥터 (4 핀 SLI/XFIRE_PWR1) (1 페이지 또는 2 페이지 , 26 번 항목 참조 ) 이 마더보드에 그래픽 카 드 두 개를 설치할 때 이 커 넥터를 하드 디스크 전원 커넥터와 연결하십시오 .

(5 핀 IR1) (1 페이지 또는 2 페이지 , 29 번 항목 참조 ) 이 헤더는 선택 품목인 무 선 송수신 적외선 모듈을

(9 핀 COM1) (1 페이지 또는 2 페이지 , 27 번 항목 참조 ) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니다 . GND IRRX DUMMY +5VSB IRTX

마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스 위치 및 CMOS 지우기 스위치 . 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고 , 시스템을 리셋하거나 CMOS 값을 지우게 할 수 있습니다 . 전원 스위치(PWRBTN)(1 페이지 또는 2 페이지 , 19 번 항목 참조 )전원 스위치로 시스템을 빨리 켜거나 끌 수 있습니다 .리셋 스위치(RSTBTN)(1 페이지 또는 2 페이지 , 20 번 항목 참조 )리셋 스위치로 시스템을 빨리 리셋할 수 있습니다 .CMOS 지우기 스위치(CLRCBTN)(1 페이지 또는 2 페이지 , 14 번 항목 참조 )CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있습니다 .BIOS 선택 스위치 (BIOS_SEL1)(1 페이지 또 는 2 페이지 , 18 번 항목 참조 )BIOS 선택 스위치로 시스템을 BIOS A 또는 BIOS B 에서 부팅할 수 있습니다 . Power Reset 이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다 .

이 마더보드는 두 개의 BIOS 칩 , 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑 재하여 시스템의 안전 및 안정성을 더욱 강화했습니다 . 평소에 시스템은 일차 BIOS

그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 “B” 위치로

설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다 . 그런 다음 UEFI Setup Utility 에서 “Secure Backup UEFI( 보안 백업 UEFI)”를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다 . 안전을 위해서 , 사용자가 백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다 . 사용자는 BIOS LED

(BIOS_A_LED 또는 BIOS_B_LED) 를

참조하여 현재 어떤 BIOS 가 작동 중인지 알 수 있습니다 .138
