MANUAL DE USUARIO Z87 Extreme6 ASROCK

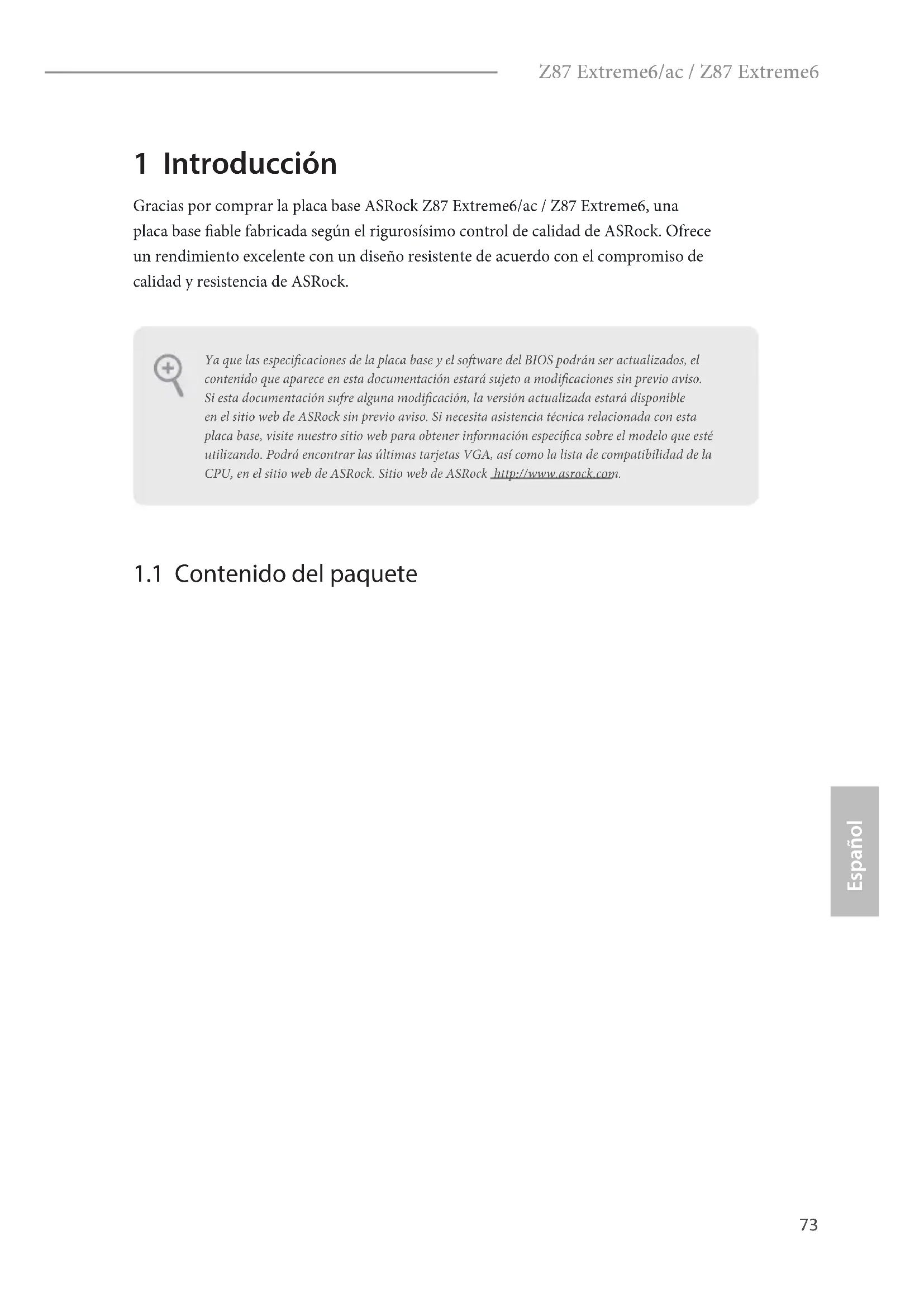

1.1 Contenido del paquete

• Placa base ASRock Z87 Extreme6/ac / Z87 Extreme6 (Factor de forma ATX)

• Guía de instalación rápida de ASRock Z87 Extreme6/ac / Z87 Extreme6

• CD de soporte de ASRock Z87 Extreme6/ac / Z87 Extreme6

• 6 cables de datos Serie ATA (SATA) (Opcional)

• 1 panel frontal USB 3.0 con soporte de 2,5” para HDD/SSD

• 4 tornillos para HDD

• 1 antena WiFi de 2,4/5GHz de ASRock (sólo para Z87 Extreme6/ac)

• 2 cables de antena WiFi SMA (sólo para Z87 Extreme6/ac) Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.74 Español

• Diseño de los Condensadores: Premium Gold (Condensadores de polímero conductor, de alta calidad, 100% fabricados en Japón) A-Style

• Socket LGA1150 compatible con Procesador de 4.

generación de Intel® Core

• Diseño de 12 fases de alimentación

• MOSFET de doble pila (DSM)

• Compatible con la tecnología de Intel

• Tecnología de memoria de Doble Canal DDR3

• Capacidad máxima de la memoria del sistema: 32GB(consulte la ADVERTENCIA)

• Ranura sin distorsión Ranura de expansión

• Compatible con NVIDIA® Quad SLI

• La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• Memoria compartida máxima: 1792MB

• Tres opciones de salida VGA: DVI-I, HDMI y DisplayPort

• Compatible con monitores triples

• Compatible con Tecnología HDMI con máxima resolución hasta 4K × 2K (4096x2304) @ 24Hz

• Compatible con DVI-I con máxima resolución hasta 1920x1200 @ 60Hz

• Compatible con DisplayPort con máxima resolución hasta 4K × 2K (4096x2304) @ 24Hz

• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

• Compatible con función HDCP con puertos DVI-I, HDMI y DisplayPort

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p / HD-DVD con puertos DVI-I, HDMI y DisplayPort Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)

• Compatible con audio Blu-ray Premium

• Compatible con Purity Sound™ - 115dB SNR DAC con amplicador diferencial - TI® NE5532 Amplicador de auriculares Premium (compatible con auriculares de hasta 600 ohmios) - Tecnología Direct Drive - Cubierta protectora de EMI (interferencias electromagnéticas) - Protección de aislamiento PCB (circuito impreso)

• Compatible con DTS Connect76 Español LAN

• Compatible con la Tecnología Remote Wake de Intel® (en Intel® I217V)

• Compatible con Wake-On-LAN

• Compatible con LAN dual con formación de equipos

• Compatible con Ethernet de consumo eciente de energía 802.3az

• Compatible con PXE LAN inalám- brica (sólo para Z87 Extreme6/ac)

• Compatible con conexión inalámbrica de alta velocidad hasta 867Mbps

• 2 antenas compatibles con Tecnología de diversidad 2 (Transmisión) x 2 (Recepción)

• Compatible con Bluetooth 4.0 / 3.0 + Alta velocidad clase II Panel trasero I/O

• 1 puerto de ratón/teclado PS/2

• 1 puerto de salida HDMI

• 1 puerto de entrada HDMI

• 1 puerto de salida SPDIF óptica

• Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono77 Español Z87 Extreme6/ac / Z87 Extreme6 Almacenami- ento

• 6 conectores SATA3 de 6,0 Gb/s de Intel® Z87, compatibles con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI y “Hot Plug”

• 4 conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibles con las funciones NCQ, AHCI y “Hot Plug” (el conector SATA3_A4 se comparte con el puerto eSATA)

• 1 conector eSATA de ASMedia ASM1061, compatible con las funciones NCQ, AHCI, “Hot Plug” y Multiplicador de puertos Conectores

• 1 cabezal de puerto COM

• 1 cabezal de indicador LED de alimentación

• 2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines)

• 3 conectores de ventilador del chasis (1 de 4 pines y 2 de 3 pines)

• 1 conector de ventilador de alimentación (de 3 pines)

• 1 conector de alimentación ATX de 24 pines

• 1 conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)

• 1 conector de alimentación SLI/XFire

• 1 conector de audio del panel frontal

• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)

• 1 USB 2.0 vertical de tipo A

• 2 cabezales USB 3.0 (compatibles con 4 puertos USB 3.0)

• 1 Dr. Debug con indicador LED

• 1 interruptor de alimentación con indicador LED

• 1 interruptor de reseteo con indicador LED Características del BIOS

• 2 BIOS Legal UEFI AMI de 64Mb compatibles con interfaz gráca de usuario multilingüe (1 BIOS Principal y 1 BIOS de copia de seguridad)

• Compatible con tecnología UEFI de copia de seguridad segura

• Eventos de reactivación conformes con ACPI 1.1

• Compatible con SMBIOS 2.3.1

• Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V78 Español CD de soporte

• Controladores, Utilidades, Soware AntiVirus (Versión de prueba), Versión de prueba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramientas de Google Chrome, Start8, MeshCentral, Splashtop Streamer Monitor del

• Método de sensor de temperatura de la CPU/Chasis

• Tacómetro del ventilador de alimentación/CPU/Chasis

• Ventilador silencioso de la CPU/Chasis (permite ajustar automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)

• Control multivelocidad del ventilador de la CPU/Chasis

• Compatible con Microso® Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits Certicaciones

• Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

• Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.79 Español Z87 Extreme6/ac / Z87 Extreme6

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág.1 ó 2, N.º 14) CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Borrado de CMOS Predeterminado El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.80 Español

1.4 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1 ó 2, N.º 21) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. GND

GND PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.81 Español Z87 Extreme6/ac / Z87 Extreme6 Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1 ó 2, N.º 16) Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema. Conectores Serie ATA3 (SATA3_0_1: consulte la pág.1 ó 2, N.º 11) (SATA3_2_3: consulte la pág.1 ó 2, N.º 12) (SATA3_4_5: consulte la pág.1 ó 2, N.º 13) (SATA3_A1_A2: consulte la pág.1 ó 2, N.º 10) (SATA3_A3_A4: consulte la pág.1 ó 2, N.º 9) Estos diez conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Si se ha conectado el puerto eSATA en el panel trasero I/O, no funcionará el puerto interno SATA3_A4. Para reducir el tiempo de arranque, utilice puertos SATA Z87 de Intel® (SATA3_0) con sus dispositivos de arranque. Cabezales USB 2.0 (USB2_3 de 9 pines) (consulte la pág.1 ó 2, N.º 23) (USB4_5 de 9 pines) (consulte la pág.1 ó 2, N.º 24) (USB6) (consulte la pág.1 ó 2, N.º 22) Además de cuatro puertos USB 2.0 en el panel I/O, esta placa base contiene tres cabezales y un puerto. Cada cabezal USB 2.0 admite dos puertos.

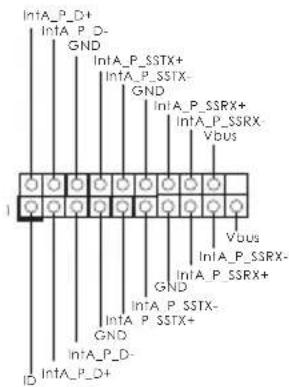

Español Cabezales USB 3.0 (USB3_4_5 de 19 pines) (consulte la pág.1 ó 2, N.º 8) (USB3_6_7 de 19 pines) (consulte la pág.1 ó 2, N.º 25) Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 3.0 admite dos puertos. Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1 ó 2, N.º 28) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).83 Español Z87 Extreme6/ac / Z87 Extreme6 Cabezal de altavoces del chasis (SPEAKER1 de 4 pines) (consulte la pág.1 ó 2, N.º 15) Conecte el altavoz del chasis a este cabezal. Conectores del ventilador de alimentación y del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1 ó 2, N.º 17) (CHA_FAN2 de 3 pines) (consulte la pág.1 ó 2, N.º 31) (CHA_FAN3 de 3 pines) (consulte la pág.1 ó 2, N.º 30) (PWR_FAN1 de 3 pines) (consulte la pág.1 ó 2, N.º 1) Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1 ó 2, N.º 3) (CPU_FAN2 de 3 pines) (consulte la pág.1 ó 2, N.º 4) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3. Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1 ó 2, N.º 7) Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1 ó 2, N.º 2) Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5. FAN_SPEED

+5V DUMMY DUMMY SPEAKER84 Español Conector de alimentación SLI/XFIRE (SLI/XFIRE_PWR1 de 4 pines) (consulte la pág.1 ó 2, N.º 26) Conecte este conector con un conector de alimentación de disco duro cuando haya dos tarjetas grácas instaladas en esta placa base. Cabezal de módulo infrarrojo (IR1 de 5 pines) (consulte la pág.1 ó 2, N.º 29) Este cabezal admite un módulo infrarrojo opcional de transmisión y recepción inalámbrico. Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1 ó 2, N.º 27) Este cabezal COM1 admite un módulo de puerto serie. GND IRRX DUMMY +5VSB IRTX

La placa base contiene tres interruptores inteligentes: Interruptor de alimentación, interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS.Interruptor de alimentación(PWRBTN)(consulte la pág.1 ó 2, N.º 19)El interruptor de alimentación permite a los usuarios encender y apagar rápidamente el sistema.Interruptor de reseteo(RSTBTN)(consulte la pág.1 ó 2, N.º 20)El interruptor de reseteo permite a los usuarios resetear rápidamente el sistema.Interruptor de borrado de CMOS (CLRCBTN)(consulte la pág.1 ó 2, N.º 14)El interruptor de borrado de CMOS permite a los usuarios borrar rápidamente los valores de CMOS.Interruptor de selección del BIOS (BIOS_SEL1)(consulte la pág.1 ó 2, N.º 18)El interruptor de selección del BIOS permite arrancar el sistema desde el BIOS A o el BIOS B. Power Reset Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de copia de seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema. Normalmente, el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS principal está dañado de alguna forma, deberá simplemente cambiar el interruptor de selección del BIOS a la posición “B”. De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo inicie. Después, utilice “Secure Backup UEFI” (copia de seguridad segura de UEFI) en “UEFI Setup Utility” (herramienta de conguración de UEFI) para duplicar una copia de trabajo de los archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema funcione correctamente. Por cuestiones de seguridad, los usuarios no pueden actualizar el BIOS de copia de seguridad manualmente. Los usuarios deberán consultar los indicadores LED del BIOS (BIOS_A_LED o BIOS_B_LED) para identicar qué BIOS está activado en ese momento.86
