BEDIENUNGSANLEITUNG Z87 Extreme6 ASROCK

• 1 x E/A-Blendenabschirmung

• 1 x ASRock SLI_Bridge_2S-Karte

• 1 x Vordere USB 3.0-Blende mit 2,5-Zoll-HDD/SSD-Rack

• 6 x Gehäuseschrauben

• 1 x Hintere USB 3.0-Halterung

• 1 x ASRock-2,4/5-GHz-WLAN-Antenne (nur beim Z87 Extreme6/ac)

• 2 x SMA-WLAN-Antennenkabel (nur beim Z87 Extreme6/ac) Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.35 Deutsch Z87 Extreme6/ac / Z87 Extreme6

1.2 Technische Daten

• Premium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren) A-Stil

• HDMI-Eingang Prozessor

• LGA1150-Sockel zur Aufnahme eines Intel® Core

-Prozessors der 4. Generation

• 12-Leistungsphasendesign

• Unterstützt freigegebene CPU der Intel

K-Serie Unterstützt ASRock-BCLK-Übertaktung (voller Bereich) Chipsatz

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC) /1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32GB (siehe ACHTUNG)

• Verzerrungsfreier Steckplatz Erweiter- ungssteck- platz

• 3 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE3/ PCIE4:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8 (PCIE3); dreifach bei x8 (PCIE2) / x4 (PCIE3) / x4 (PCIE4))

• 1 x PCI-Express 2.0-x1-Steckplatz

• 1 x Mini-PCI-Express-Steckplatz

• Unterstützt AMD Quad CrossFireX

• Unterstützt NVIDIA® Quad SLI

und SLI TM36 Deutsch Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Drei VGA-Ausgangsoptionen: DVI-I, HDMI und DisplayPort

• Unterstützt drei Monitore

• Unterstützt HDMI-Technologie mit maximaler Auösung von 4K × 2K (4096 x 2304) bei 24 Hz

• Unterstützt DVI-I mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt DisplayPort mit maximaler Auösung von 4K × 2K (4096 x 2304) bei 24 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP-Funktion mit DVI-I-, HDMI- und DisplayPort-Ports

• Unterstützt Blu-ray- (BD) (Full HD/1080p) / HD-DVD- Wiedergabe mit DVI-I-, HDMI-, und DisplayPort-Ports Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Purity Sound™ - 115-dB-SRV-DAC mit Dierentialverstärker - TI® NE5532 erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV -Abschirmung- PCB-isolierte Abschirmung

• Unterstützt DTS Connect37 Deutsch Z87 Extreme6/ac / Z87 Extreme6 LAN

• Unterstützt Intel® Remote Wake Technology (am Intel® I217V)

• Unterstützt Wake-On-LAN

• Unterstützt duales LAN mit Teaming

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Wireless LAN (nur beim Z87 Extreme6/ac)

• Unterstützt IEEE 802.11a/b/g/n/ac

• Unterstützt Dualband (2,4/5 GHz)

• Unterstützt High-Speed-Drahtlosverbindung bis 867 Mb/s

• 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen)

• Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 1 x Optischer SPDIF-Ausgang

• 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• 1 x CMOS-löschen-Schalter

• HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon38 Deutsch Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z87, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“

• 4 x SATA-III-6,0-Gb/s-Anschlüsse per ASMedia ASM1061, unterstützt NCQ, AHCI und „Hot-Plugging“ (SATA3_A4- Anschluss wird mit eSATA-Port geteilt)

• 1 x eSATA-Anschluss per ASMedia ASM1061, unterstützt NCQ, AHCI, „Hot-Plugging“- und Portmultiplikator- Funktionen Anschluss

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

• 1 x SLI/XFire-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

• 1 x Vertikal, Typ A, USB 2.0

• 2 x USB 3.0-Stileisten (unterstützt vier USB 3.0-Ports)

• 1 x Dr. Debug mit LED

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED BIOS-Funktion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt- BIOS und 1 x Ausfall-BIOS)

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU-/Gehäusetemperaturerkennung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüers über die CPU-Temperatur)

• CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssystem

• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit Zertizierungen

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.40 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1 oder S. 2, Nr. 14) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Standard Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.41 Deutsch Z87 Extreme6/ac / Z87 Extreme6

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1 oder S. 2, Nr. 21) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.42 Deutsch Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 1 oder S. 2, Nr. 16) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_0_1: siehe S. 1 oder S. 2, Nr. 11) (SATA3_2_3: siehe S. 1 oder S. 2, Nr. 12) (SATA3_4_5: siehe S. 1 oder S. 2, Nr. 13) (SATA3_A1_A2: siehe S. 1 oder S. 2, Nr. 10) (SATA3_A3_A4: siehe S. 1 oder S. 2, Nr. 9) Diese zehn SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertr agungsgeschwindigkei t bis 6,0 Gb/s. Falls der eSATA-Port am hinteren E/A angeschlossen wurde, funktioniert der interne SATA3_A4- Anschluss nicht. Nutzen Sie zum Minimieren der Startzeit Intel® Z87-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte. USB 2.0-Stileisten (9-polig, USB2_3) (siehe S. 1 oder S. 2, Nr. 23) (9-polig, USB4_5) (siehe S. 1 oder S. 2, Nr. 24) (USB6) (siehe S. 1 oder S. 2, Nr. 22) Neben vier USB 2.0-Ports an der E/A-Blende benden sich drei Stileisten und ein Port an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen.

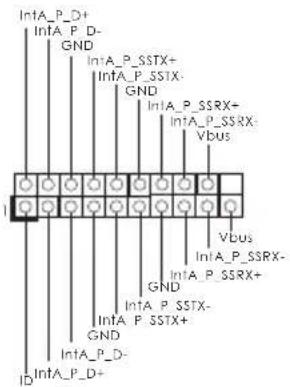

Deutsch Z87 Extreme6/ac / Z87 Extreme6 USB 3.0-Stileisten (19-polig, USB3_4_5) (siehe S. 1 oder S. 2, Nr. 8) (19-polig, USB3_6_7) (siehe S. 1 oder S. 2, Nr. 25) Neben vier USB 3.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1 oder S. 2, Nr. 28) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.44 Deutsch Gehäuselautsprechersti- leiste (4-polig, SPEAKER1) (siehe S. 1 oder S. 2, Nr. 15) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netzteillüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1 oder S. 2, Nr. 17) (3-polig, CHA_FAN2) (siehe S. 1 oder S. 2, Nr. 31) (3-polig, CHA_FAN3) (siehe S. 1 oder S. 2, Nr. 30) (3-polig, PWR_FAN1) (siehe S. 1 oder S. 2, Nr. 1) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1 oder S. 2, Nr. 3) (3-polig, CPU_FAN2) (siehe S. 1 oder S. 2, Nr. 4) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1 oder S. 2, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1 oder S. 2, Nr. 2) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. FAN_SPEED

+5V DUMMY DUMMY SPEAKER45 Deutsch Z87 Extreme6/ac / Z87 Extreme6 SLI/XFIRE-Netzanschluss (4-polig, SLI/XFIRE_ PWR1) (siehe S. 1 oder S. 2, Nr. 26) Bitte verbinden Sie diese Anschluss mit einem Festplattennetzanschluss, wenn zwei Grakkarten an diesem Motherboard installiert sind. Infrarotmodul-Stileiste (5-polig, IR1) (siehe S. 1 oder S. 2, Nr. 29) Diese Stileiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1 oder S. 2, Nr. 27) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. GND IRRX DUMMY +5VSB IRTX

Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Schalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können.Ein-/Ausschalter(PWRBTN)(siehe S. 1 oder S. 2, Nr. 19)Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.Reset-Schalter(RSTBTN)(siehe S. 1 oder S. 2, Nr. 20)Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.CMOS-löschen-Schalter(CLRCBTN)(siehe S. 1 oder S. 2, Nr. 14)Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.BIOS-Auswahlschalter (BIOS_SEL1) (siehe S. 1 oder S. 2, Nr. 18)Der BIOS-Auswahlschalter ermöglicht dem System, von BIOS A oder BIOS B zu starten. Power Reset Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromver-sorgung unterbrechen.

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.47 Français Z87 Extreme6/ac / Z87 Extreme6 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock Z87 Extreme6/ac / Z87 Extreme6, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
