Terima kasih telah memeli motherboard ASRock Z87E-ITX, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, makasi dokumentasi ini akan berubah sewaku-tanpa pemberituhuan sebelumnya. Jika terdapat perubahan pada panduan pengguna ini, makaiertiarto akan tersedia di situs web ASRock tanpa pemberituhuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungsi situs web kami untuk mendapatkan informasi khusustentang model yang Anda gunakan. Anda dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

1.2 Spesifikasi

Platform

CPU	TM i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150
	Turbo Boost 2.0
	K-Series unlocked

Chipset

Memori

2133(OC)/

1866(OC)/1600/1333/1066 non-ECC, memori tanpa buffer

(lihat PERHATIAN)

Extreme Memory Profile (XMP)1.3/1.2

Slot Ekspansi

Grafis	didukung dengan prosesor yang terintegrasi GPU.
	Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Teknologi Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4400/4600

hingga 4K× 2K (4096x2304) @ 24Hz

1920x1200 @ 60Hz

3840x2160 @ 60Hz

HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)

DisplayPort

DVDdenganportDVI-I,HDMI,danDisplayPort

Audio

ALC1150 Audio Codec)

600 Ohms)

LAN

LAN Nirkabel

867Mbps

(Transmisi) x 2 (Terima)

Panel I/O

Belakang

SPEED LED)

masuk/Speaker Depan/Mikrofon

Penyimpanan

RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan Teknologi Intel Smart Response), NCQ, AHCI, dan "Hot Plug" (konektor SATA3_5 digunakan bersama port eSATA; konektor SATA3_4 digunakan bersama slot mSATA/mini-PCI Express)

"Hot Plug"

mendukung fungsi NCQ, AHCI, dan modul mini-PCI Express ukuran PENH

Konektor

Kerapatan Tinggi)

Fitur BIOS

Multibahasa

Dukungan CD

CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel Extreme Tuning Utility (IXTU)

Perangkat Keras Monitor

Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)

0S

64-bit

Sertifikasi

• Untuk informasi ingin produk rinci, kunjungsiti web kami: http://www.asrock.com

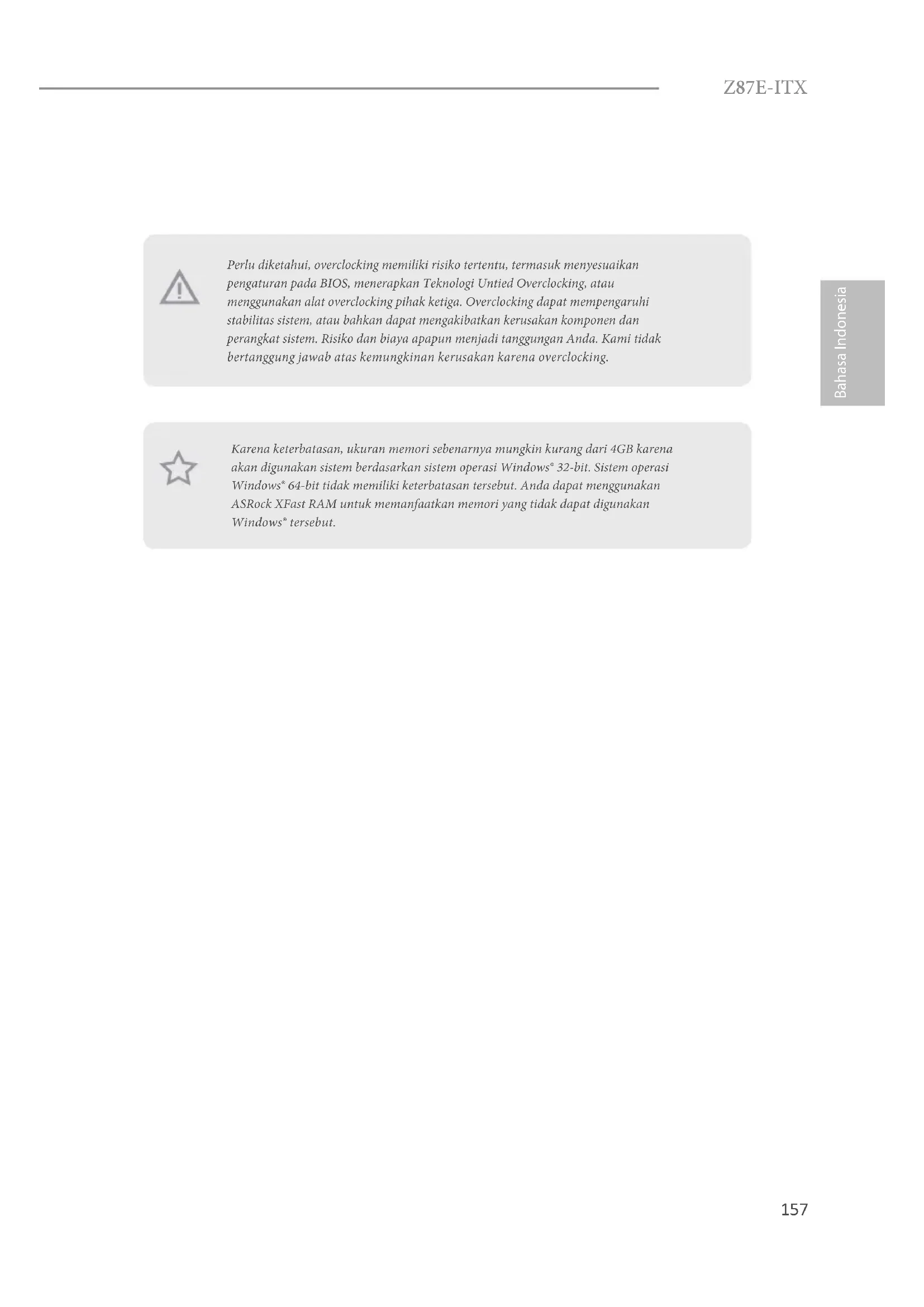

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk mencesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, athu seksungakan atat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitasystem, atha bahkan kepada mengakibatkan kerusakan komponen dan perangkat system. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas pemungkan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan systemd berdasarkan systemd operasi Windows 32-bit. Sistem operasi Windows 64-bit tidak memiliki keterbatasan tersebut. Anda dapat mencŋungan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.

1.3 Konfigurasi Jumper

Gambar menunjukkan cara menjungkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, make jumper akan "Pendek". Jika tidak ada penutup jumper yang diletakkan pada pin, make jumper akan "Terbuka".

Short

Open

Clear CMOS Jumper

(CLRCMOS1)

(lihathal.1,No.14)

Jumper 2-pin

Pendek: Clear CMOS

Terbuka: Default

CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Data pada CMOS mencakup informasi konfigurasi sistem,seperti sandi sistem, tanggal, waktu, dan parameter konfigurasi sistem. Untuk mengosongkan dan mengatur ulang parameter ke konfigurasi default, matikan komputer dan lepas kabel daya, lalu gunakan penutup jumper untuk memendekkan pin pada CLRCMOS1 selama 3 detik. Pastikan untuk melepas penutup jumper setelah mengosongkan CMOS. Jika Anda harus mengosongkan CMOS setelah sebelum meng-update BIOS, boot up duluSYSTEM, lalu matikan sebelum kepada tindakan clear-CMOS.

1. Switch Clear CMOS memiliki fungsi yang sama speerti Clear CMOS jumper.
2. Jika Anda mengosongkan CMOS, makara rangka terbuka mungkin akan terdeteksi. Atur pilihan "Clear Status" BIOS untuk mengosongkan data status intrusi chassis sebelumnya.

1.4 Header dan Konektor Onboard

Sambungkan switch daya,
atur ulang indicator status
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah ini. Perhatikan pin positif dan negatif sebelum
menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat menc konfigurasi cara mematikan sistem tersebutakan switch daya.

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indicator status daya pada panel depan chassis. LED akan menuyala bila system sedang beroperasi. LED akan terus berkedip bila system dalam kondisi tidur S1/S3. LED akan mati bila system dalam kondisi tidur S4 untuk mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan mencapa bila hard drive sedang membraca atau menusil data.

Desain panel depan dapat berbebada menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila说我yangkulan modul panel depan chassis ke header, pastikan penetrapan kabel dan pin disesuaikan dengan benar.

Konektor Serial ATA3 (SATA3_0: lihat hal. 1, No. 16) (SATA3_1: lihat hal. 1, No. 15) (SATA3_2: lihat hal. 1, No. 17) (SATA3_3: lihat hal. 1, No. 9) (SATA3_4: lihat hal. 1, No. 8) (SATA3_5: lihat hal. 1, No. 6)	SATA3_5	Keenam konektor SATA3 ini mendukung babel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data tingga 6,0 Gb/ s. Konektor SATA3_5 digunakan bersama port eSATA; konektor SATA3_4 digunakan bersama slot mSATA/ mini-PCIe.
Header USB 2.0 (USB_2_3 9-pin) (lihat hal. 1, No. 21) (USB_4_5 9-pin) (lihat hal. 1, No. 20)	USB_PWR P- P+ GND	Selain dual port USB 2.0 pada panel I/O, terdapat dual header pada motherboard ini. Masing- masing header USB 2.0 dapat mendukung dual port.
Header USB 3.0 (USB3_5_6 19-pin) (lihat hal. 1, No. 7)	Vbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+	Selain empat port USB 3.0 pada panel I/O, terdapat tahun header pada motherboard ini. Masing- masing header USB 3.0 dapat mendukung dual port.

Header Audio Panel
Depan
(HD AUDIO1 9-pin)

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definisì Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstalSYSTEM.
2. Jika Andaethingunan panel audio AC'97, pasang ke header audio panel depan dengan makukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET tersebut untuk panel audio HD. Anda tidak perlu menyambungkanya untuk panel audio AC'97.
E. Untuk membuat mikrofon depan, buka tab "FrontMic" pada Panel kontral Realtek, lalu sesuaikan "Volume Perekaman".

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 13)

Sambungkan speaker chassis ke header ini.

Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 4)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal. 1, No. 1)

Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika Anda berencana untuk menuyangkungan kipas CPU 3-Pin, sambungkan ke Pin 1-3.

Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal. 1, No. 5)	12 24 1 13	Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menggunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal. 1, No. 2)	5 1 8 4	Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menggunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.
Header Intrusi Chassis (CI1 2-pin) (lihat hal. 1, No. 11)	1 GND Signal	Motherboard ini mendukung Fitur deteksi CASE OPEN yang mendeteksi jika telah chassis telah dilepas. Fitur ini memerlukan chassis dengan desain deteksi intrusi chassis.
Header TPM (TPMS1 17-pin) (lihat hal. 1, No. 10)	SERIRQ# S_PWRDWN# GND LAD1_L +3V LAD2_L LAD3_L SMB_DATA_MAIN +3V SMB_CLK_MAIN LFRAME# L GND 1 CK_33M TPM	Konektor ini mendukung sistem TPM (Trusted Platform Module), yang dapat menuimpan kode kunci,sertifikat digital, sandi, dan data secara aman. Sistem TPM juga membantu meningkatkan keamanan jaringan, melindungi identitas digital, dan memastikan integritas platform.
