Z87EITX - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ASRock
Modèle	Z87E-ITX
Format	Mini-ITX
Socket processeur	LGA1150
Chipset	Intel Z87
Type de mémoire	DDR3
Nombre de slots mémoire	2 (double canal)
Fréquence mémoire supportée	1066 à 2933+ (OC)
Capacité mémoire maximale	16 Go
Connecteurs SATA	6 x SATA3 (6 Gb/s)
Connecteurs USB	4x USB 3.0 (arrière), 2x USB 2.0 (arrière), embases USB 2.0 (4 ports), embase USB 3.0 (2 ports)
Sorties vidéo	HDMI, DisplayPort, DVI-I
Audio	Realtek ALC1150 7.1 canaux
Réseau	Gigabit Ethernet, Wi-Fi 802.11ac, Bluetooth 4.0
Slot d’extension	1 x PCIe 2.0 x16
Alimentation requise	Connecteur ATX 24 broches + ATX 12V 8 broches
Fonctions spéciales	Support XMP, overclocking, Intel Rapid Storage, ASRock XFast RAM
Sécurité	Cavalier Clear CMOS, détection intrusion châssis, support TPM

FOIRE AUX QUESTIONS - Z87EITX ASROCK

Quel type de processeur est compatible avec la carte mère ASRock Z87E-ITX ?

La carte mère supporte les processeurs Intel Core i7/i5/i3/Xeon/Pentium/Celeron de 4e génération (Haswell) au format LGA1150.

Quelle est la capacité maximale de mémoire RAM supportée ?

Elle supporte jusqu'à 16 Go de mémoire DDR3 en configuration double canal, avec des fréquences allant de 1066 MHz à 2933+ MHz en overclocking.

Comment effacer les paramètres CMOS (Clear CMOS) ?

Éteignez l'ordinateur et débranchez le cordon d'alimentation. Utilisez un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes, puis retirez le capuchon.

Quelles sont les sorties vidéo disponibles ?

La carte mère dispose de ports HDMI, DisplayPort et DVI-I, permettant des résolutions jusqu'à 4K (4096x2304) via HDMI, et jusqu'à 3840x2160 via DisplayPort.

Puis-je utiliser un processeur avec un ventilateur à 3 broches ?

Oui, le connecteur CPU_FAN est à 4 broches mais supporte les ventilateurs 3 broches en les branchant sur les broches 1-3.

La carte mère prend-elle en charge le Wi-Fi ?

Oui, elle intègre un module Wi-Fi 802.11ac double bande (2,4/5 GHz) et Bluetooth 4.0.

Combien de ports SATA sont disponibles ?

Il y a 6 ports SATA3 (6 Gb/s). Le port SATA3_5 est partagé avec l'eSATA, et le SATA3_4 est partagé avec le slot mSATA/mini-PCI Express.

Quel type de slot d'extension est présent ?

La carte mère possède un slot PCIe 2.0 x16 pour une carte graphique ou autre carte d'extension.

Comment brancher le panneau avant du boîtier ?

Utilisez l'embase PANNEAU1 (9 broches) en respectant les polarités. Consultez la notice pour le brochage précis des boutons power/reset et des LEDs.

Que faire si le système ne démarre pas après une mise à jour du BIOS ?

Utilisez le cavalier Clear CMOS pour réinitialiser le BIOS aux paramètres d'usine. Éteignez l'ordinateur, débranchez l'alimentation, puis court-circuitez CLRCMOS1 pendant 3 secondes.

MODE D'EMPLOI Z87EITX ASROCK

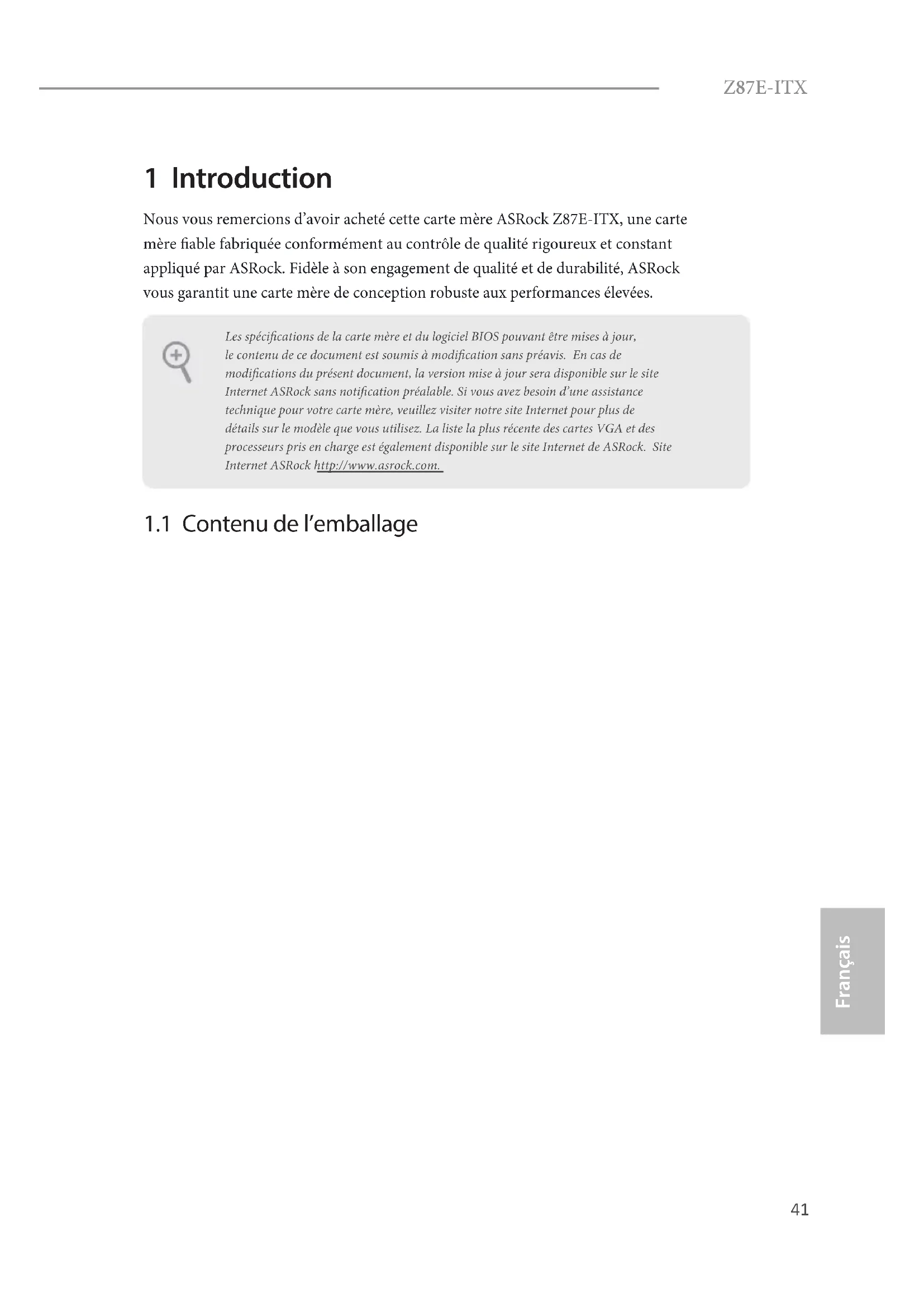

Nous vous remercions d'avoir acheté cette carte mère ASRock Z87E-ITX, une cartemère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présence document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuilles visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus recente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

1.2 Specifications

Plateforme

	haute qualité en polymère conducteur 100% fabriqués au Japon)
Proesseur	ème Génération Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150Turbo Boost 2.0
Chipset	Z87
Mémoire
	2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066(voir AVERTISSEMENT)Extreme Memory Profile (XMP)1.3/1.2
Fente d'expansion
Graphiques	sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.Visuels : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600

résolution maximale de 4K× 2K (4096x2304) @ 24Hz

maximale de 1920x1200 @ 60Hz

maximale de 3840x2160 @ 60Hz

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)

et DisplayPort

1080p via ports DVI-I, HDMI et DisplayPort

Audio

Realtek ALC1150)

600 Ohms)

Réseau

802.3az

Réseau sans-fil

867Mbps

2 (emission) x 2 (réception)

Connectique du panneau arrière

VITESSE)

basses / entrée ligne / haut-parleur avant / microphone

Stockage

0, RAID 1, RAID 5, RAID 10, et technologies Intel Rapid Storage 12 et Intel Smart Response), NCQ, AHCI et « Hot Plug » (le connecteur SATA3_5 est partagé avec le port eSATA; le connecteur SATA3_4 est partagé avec la fente mSATA/mini-PCI Express)

AHCI et « Hot Plug »

State Drive), compatible avec les fonctions NCQ, AHCI et modules mini-PCI Express Full-size

Connectique

d'alimentation haute densite)

BIOS

graphique multilingue

CD inclus

d'essay CyberLink MediaEspresso 6.5, navigate Google Chrome et barre d'outils, Start8, MeshCentral, Splashtop Streamer, utiliser Intel Extreme Tuning (IXTU)

Surveillance du matériel

Fan (permiet au ventilateur du chassis d'adapter sa vitesse de rotation automatiquement en fonction de la temperature du processeur)

chàssis

CPU Vcore

Système d'exploitation

Certifications

• pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking presente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de cette système peut être affectée par ces pratiques, voir provoquer des dommages aux composants et aux péripériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons enaucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows* 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows° 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows° ne peut se servir.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est

Short

Open

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 14)

Cavalier (jumper) à 2 broches

Court-circuit : Clear CMOS

Ouvert: Par défaut

CLRCMOS1 you permit d'effacer les données de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passer, date, heures et paramètres de réglage du système. Pour effacer les paramètres du système et rétablier les valeurs par défaut, veuilles éteindre votre ordinateur et débrancher son cordon d'alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retarder le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

1. Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.
2. Si vous effacez la CMOS, l'alerte de chassis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de chassis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 12)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système Presents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Reprez les broches positive et négative avant de brancher les cables.

PWRBTN (Bouton de mise en marche):

pour brancher le bouton de mise en marche au panneau frontal du chassin. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton de mise en marche.

RESET (Bouton de réinitialisation) :

pour brancher le bouton de réinitialisation au panneau frontal du chassin. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système):

pour brancher le témoin d'etat de l'alimentation au panneau frontal du chassis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur):

pour brancher le témoin LED d'activité du disque dur au panneau frontal du chassis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du chassin. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassin sur cette embase, veiliez à parfaitement faire correspondre les fils et les broches.

Connecteurs Serial ATA3

(SATA3_0:

voir p. 1, No. 16)

(SATA3_1:

voir p.1, No. 15)

(SATA3_2:

voir p.1, No. 17)

(SATA3_3:

voir p.1, No.9)

(SATA3_4:

voir p.1, No. 8)

(SATA3_5:

voir p.1, No.6)

SATA35

SATA3_4

SATA3_3

SATA3_2

SATA3_1

SATA30

Ces six connecteurs

SATA3 sont compatibles

avec les cables de données

SATA pour les apparèils

de stockage internes

avec un taux de transfert maximal de 6,0 Go/s. Le

connecteur SATA3_5

est partagé avec le port

eSATA; le connecteur

SATA3_4 est partagé avec

la fente mSATA/mini

PCIe.

Embases USB 2.0

(USB_2_3 à 9 broches)

(voir p.1, No. 21)

(USB_4_5 à 9 broches)

(voir p.1, No. 20)

En plus des deux ports

USB 2.0 sur le panneau

E/S, cette carte mère est dotée de deux embases.

Chaque embase USB 2.0

peut prendre en charge deux ports.

Embases USB 3.0

(USB3_5_6 à 19 broches)

(voir p.1, No. 7)

En plus des quatre ports

USB 3.0 sur le panneau

E/S, cette carte mère

est dotee d'une embase

supplémentaire. Chaque

embase USB 3.0 peut

préndre en charge deux

ports.

Embase audio du panneau frontal (HD AUDIO1 à 9 broches)

Cette embase sert au branchement des appeareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutilde les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »

Embase du haut-parleur du chassis (SPEAKER1 à 4 broches) (voir p.1, No. 13)

Veuillez brancher le haut-parleur du chassin sur cette embase.

Connecteurs du chassis et de l'alimentation du ventilateur (CHA_FAN1 à 4 broches) (voir p.1, No.4)

Veuillez brancher les cables du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No.1)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuilles le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)	12 24 1 13	Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 2)	5 1 8 4	Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase d'intrusion chãssis (CI1 à 2 broches) (voir p.1, No. 11)	1 GND Signal	Cette carte mère prend an charge la fonction de détention CHASSIS OUVERT qui alerte l'utiliseur en cas de retrait du boîtier du chãssis. Cette fonction requiert un chãssis à conception intégrant la détention d'intrusion.
Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 10)	SERIRQ# S_PWRDWN# GND LAD0_L +3V LAD1_L LAD3_L SMB_DATA_MAIN TPM_RST# SMB_CLK_MAIN LFRAME#_L GND 1	Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de saugevarder clés, certificates numériques, mots de passer et données en toute sécurité. Le sysème TPM permet également de renforcer la sécurité du réseau, de protégger les identités numériques et de préserver l'intégrité de la plateforme.
