1 はじめに アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー ボードであるアスロックZ87E-ITX マザーボードをお買い上げいただきありがとう ございます。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持 つ、優れたパフォーマンスを提供します。

• アスロックZ87E-ITX マザーボード（ミニITX フォームファクター）

• アスロックZ87E-ITX クイックインストールガイド

• アスロックZ87E-ITX サポートCD

• 4 x シリアルATA（SATA）データケーブル（オプション）

• 1 x アスロックWiFi 2.4GHz アンテナ

• 1 x DVI-to-D-Sub コンバーター マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。 のマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。 ア

ロッ クの ウェ ブ サイトで は、最新のVGA カードおよびCPUサポー ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com.Z87E-ITX

• プレミアムゴールドコンデンサー設計（100% 日本製の高品 質導電性高分子コンデンサー） CPU

• LGA1150 パッケージでは、第4 世代のIntel® Core

i7 / i5 / i3 / Xeon® / Pentium® / Celeron® をサポート

ターボブースト2.0 テクノロジーをサポート

K シリーズ、アンロックCPU をサポート

• デュアルチャンネルDDR3 メモリテクノロジー

• DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 ECC なし、アンバッファードメモ

エクストリームメモリプロファイル（XMP）1.3/1.2

• 1 x PCI Express 3.0 x16 スロット

• 1 x ハーフミニPCI Express スロット： WiFi + BT モジュール

• 1 x mSATA/ フル ミニPCI Express スロット

• Intel®HDグラフィックス内蔵ビジュアルおよびVGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、 MVC (S3D)、MPEG-2 フルHW エンコード1 のIntel® Quick Sync Video、Intel® InTru

3D、Intel® クリアビデオHD テク ノロジー、Intel® インサイダー

、Intel® HD グラフィックス 4400/4600

• ピクセルシェーダー5.0、DirectX 11.1

• 3 つのVGA 出力オプション： DVI-I、HDMI、ディスプレイ

• HDMI テクノロジーをサポート。 最大解像度4K × 2K （4096x2304）@24Hz

• DVI-I をサポート。 最大解像度1920x1200 @60Hz

• ディスプレイポートをサポート。 最大解像度3840x2160 @60Hz

• HDMI（HDMI 準拠のモニターが必要）では、オートリップ シンク、ディープカラー（12bpc）、xvYCC、HBR（高ビットレ ートオーディオ）をサポート

• DVI-I、HDMI、ディスプレイポートで、HDCP 機能をサポー

• DVI-I、HDMI、ディスプレイポートで、フル HD 1080pブル ーレイ(BD) / HD-DVD 再生をサポート

• 7.1 CH HD オーディオ、コンテンツプロテクション付き （Realtek ALC1150 オーディオコーデック）

• TI® NE5532（最大600 Ωのプレミアムヘッドセットアンプを

• ギガビットLAN 10/100/1000 Mb/ 秒

• Intel® リモートウェイクテクノロジーをサポート

• エネルギー効率のよいイーサネット802.3az をサポート

• IEEE 802.11a/b/g/n/ac をサポート

• デュアルバンド（2.4/5 GHz）をサポート

• 最高867Mbps の高速ワイヤレス接続をサポート

• 2（送信） x 2（受信）ダイバーシティテクノロジーをサポー トする2 本のアンテナ

• ブルートゥース4.0/3.0 + ハイスピードクラスII をサポートZ87E-ITX

• 1 x PS/2 マウス/ キーボードポート

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LEDとSPEED LED）

• HD オーディオジャック： リアスピーカー/ センター/ バス/ ラインイン/ フロントスピーカー/ マイク

• 6 x SATA3 6.0 Gb/ 秒コネクター、RAID サポート（RAID 0、 RAID 1、RAID 5、RAID 10、Intel ラピッドストレージテクノ ロジー12、Intel スマートレスポンステクノロジー）、NCQ、 AHCI、「ホット プラグ 」（eSATA ポートと共有のSATA3_5 コネクター、mSATA/ ミニ-PCI Express スロットと共有の SATA3_4 コネクター）

• 1 x eSATA コネクター、NCQ、AHCI、「ホッ ト プラグ 」機能

• 1 x mSATA 6.0 Gb/ 秒コネクター（SSD

コネクター）、NCQ、AHCI 機能、フルサイズミニPCI

• 1 x シャーシイントルージョンヘッダー

• 1 x CPU ファンコネクター（4 ピン）

• 1 x シャーシファンコネクター（4 ピン）

• 1 x 24 ピンATX 電源コネクター

• 1 x 8 ピン12V 電源コネクター（高密度電源コネクター）

• 2 x USB 2.0 ヘッダー（4 つのUSB 2.0 ポートをサポート）

• 1 x USB 3.0 ヘッダー（2 つのUSB 3.0 ポートをサポート）122

• 多言語GUI サポート付きの64Mb AMI UEFI Legal BIOS

• ACPI 1.1 準拠のウェイクアップイベント

• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定 サ ポート CD

• ドライバー、ユーティリティ、アンチウイルスソフトウェア （トライアル版）、CyberLink MediaEspresso 6.5トライ アル、Google Chrome ブラウザー、ツールバー、Start8、 MeshCentral、Splashtop Streamer、Intel® エクストリームチュ ーニングユーティリティー（IXTU）

• CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン

• Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠

• ErP/EuP Ready（ErP/EuP ready 電源が必要です）

• 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.comZ87E-ITX

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ のオーバークロックツールの使用などを含む、オーバークロックには、一定のリス クを伴いますのでご注意ください。 オ ーバークロックするとシステムが不安定に なったり、システムのコンポーネントやデバイスが破損することがあります。 ご自

の責任で行ってください。 弊 社では、オーバークロックによる破損の責任は負 いかねますのでご了承ください。 Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられ た実際のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビットのオペレーティングシステムでは、そのような制限はありません。 Windows® で

使えないメモリを使用するために、アスロックXFast RAM を使用 することができます。124

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに 被さっていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 14 参照） ショート： CMOS クリア オープン： デフォルト CLRCMOS1 は、CMO S のデータをクリアすることができます。 CMOS のデー タには、システムパスワード、日付、時間、システム設定パラメーターなどのシス テム設定情報が含まれます。 消去して、デフォルト設定にシステムパラメーター をリセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパー キャップを使用して、CLRCMOS1 のピンに3 秒間ショートします。 CMOS をク リアした後は、ジャンパーキャップを取り外すのを忘れないようにし てください。 BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを 起動し、それからCMOS クリアアクションを行う前にシャットダウンしてくださ

CMOS クリアスイッチは、CMOS クリアジャンパーと同じ機能です。

CMOS をクリアすると、ケースの開閉が検知されることがあります。 以前の シャーシイントルージョンステータス記録を消去するには、BIO S オプション から「Clear Status（ ステータスの消去）」で調整してください。Z87E-ITX

1.4 オン ボードのヘッダーとコネクター

システムパネルヘッダー （9 ピンパネル1） （p.1、No. 12 参照） 電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。 ケーブルを接続する ときには、ピンの＋と−に

GND オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ

PWRBTN（電源スイッチ）： シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用し て、システムをオフにする方法を設定できます。 RESET（

シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、 コンピューターを再起動します。 PLED（ システム電源LED）： シャーシ前面パネルの電源ステータス表示ランプに接続してください。 システム 稼働中は、LED が

点灯します。 システムがS1/S3 スリープ状態の場合には、LED

は点滅を続けます。 シ ステムがS4 スリープ状態または電源オフ（S5）のときには、 LED はオフです。

DLED（ハードドライブアクティビティL ED）： シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードドライブのデータを読み取りまたは書き込み中に、LED は

前面パネルデザインは、シャーシによって異なることがあります。 前

ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、

クティビティLED、ス ピーカーなどから構成されます。 シャーシの前面パネルモ ジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当て が正しく合致していることを確かめてください。126

（SATA3_0： p.1、No. 16 参照） （SATA3_1： p.1、No. 15 参照） （SATA3_2： p.1、No. 17 参照） （SATA3_3： p.1、No. 9 参照） （SATA3_4： p.1、 No. 8 参照） （SATA3_5： p.1、No. 6 参照） これら6 つのSATA3 コ ネクターは、最高6.0 Gb/

内部ストレージデバイス 用のSATA データケー ブルをサポートします。 SATA3_5 コネクターは eSATA ポートと共有で す。 SATA3_4 コネクター は、mSATA/ ミニPCIe ス

（9 ピンUSB_2_3） （p.1、No. 21 参照） （9 ピンUSB_4_5） （p.1、No. 20 参照）

マザーボードには2 つの ヘッダーがあります。 各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき

（19 ピンUSB3_5_6） （p.1、No. 7 参照）

マザーボードには1 つの ヘッダーがあります。 各 USB 3.0 ヘッダーは、2 つ のポートをサポートでき

（9 ピンHD_AUDIO1） （p.1、No. 22 参照） このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

（4 ピンSPEAKER1） （p.1、No. 13 参照

シャーシスピーカーはこ のヘッダーに接続してく

（4 ピンCHA_FAN1） （p.1、No. 4 参照

ファンケーブルはファン コネクターに接続し、黒 線とアースピンを合わせ

CPU ファンコネクター （4 ピンCPU_FAN1） （p.1、No. 1 参照

このマザーボードは4 ピ ンCPU ファン（静音ファ ン）コネクターを提供しま す。 3 ピンのCPU ファン を接続する場合には、ピ ン1-3 に接続してくださ

+5V DUMMY DUMMY SPEAKER GN D

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーがHDA をサ

ることが必要です。 お使 いのシステムを取り付けるには、当社のマニュアルお よびシャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) をMIC2_L に接続。 B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続。

C. アース(GND) をアース(GND) に接続。

D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディ オパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」 タブで、「録音音量」を調整し て く ださい。128

ATX 電源コネクター （24 ピンATXPWR1） （p.1、No. 5 参照） このマザーボードは24 ピ ンATX 電源コネクター を提供します。 20 ピンの ATX 電源を使用するに は、ピン1 と13 番に合わ せて接続してください。 ATX12V 電源コネクター （8 ピンATX12V1） （p.1、N o. 2 参照） このマザーボードは8 ピ ンATX12V 電源コネク ターを提供します。 4 ピ ンのATX 電源を使用す るには、ピン1 と5 番に 合わせて接続してくださ

（2 ピンCI1） （p.1、N o. 11 参照） このマザーボードはシャーシカ バーが開けられたことを検知 する、ケース開閉検知機能をサ ポートします。 この機能には、 シャーシイントルージョン検知 設計されたシャーシが必要で

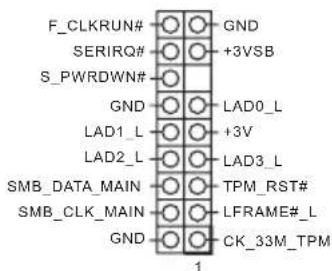

TPM ヘッダー （17 ピンTPMS1） （p.1、N o. 10 参照） このコネクターはトラステッドプ ラ ットフォームモ ジュール（ TPM） システムをサポートし、鍵、デジ タル証明書、パスワード、データ を安全に保管することができま す。 TPM システムはまた、ネッ トワークセキュリティを高め、デ ジタル証明書を保護し、プラッ トフォームの完全性を保証しま

+5V DUMMYDUMMY SPEAKER GN D

• 4 x Serial ATA (SATA) 資 料 纜 線（ 選 用 ）

• 支援 Bluetooth 4.0 / 3.0 + 高速級別 II144

• 1 x 8 pin 12V 電源接頭（高密度電源接頭）

• 2 x USB 2.0 標 頭（ 支 援 4 USB 2.0 連 接 埠）

• 1 x USB 3.0 標 頭（ 支 援 2 USB 3.0 連接埠）Z87E-ITX

• 64Mb AMI UEFI Legal BIOS 含 多語 GUI 支援

• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應 器）
