РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87EITX ASROCK

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock Z87E- ITX, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Материнская плата ASRock Z87E-ITX (форм-фактор Mini-ITX)

• Краткое руководство по установке ASRock Z87E-ITX

• Диск с ПО для ASRock Z87E-ITX

• 4 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода

• 1 х WiFi-антенна ASRock 2,4 ГГц

• 1 х адаптер DVI/D-Sub По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.Z87E-ITX

• Конструкция Premium Gold Capacitor (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии)

• Поддержка процессоров 4-го поколения Intel® Core

i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150

• Поддержка технологии Intel

• Поддержка процессоров Intel

серии K с разблокированным множителем

• Двухканальная память DDR3

• Максимальный объем системной памяти: 16 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)

• Поддержка выходных сигналов Intel® HD Graphics Built- in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Максимальный объем совместно используемой памяти: 1792 Мб76

• Три выхода VGA: DVI-I, HDMI и DisplayPort

• Поддержка работы с тремя мониторами

• Поддержка технологии HDMI с максимальным разрешением до 4K × 2K (4096x2304) при 24 Гц

• Поддержка DVI-I с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка DisplayPort с максимальным разрешением до 3840x2160 при 60 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI- совместимый монитор)

• Поддержка функции HDCP через порты DVI-I, HDMI и DisplayPort

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) / HD-DVD через порты DVI-I, HDMI и DisplayPort

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)

• Поддержка Premium Blu-ray Audio

• TI® NE5532 (поддержка усилителя Premium Headset Amplier до 600 Ом)

• Поддержка DTS-подключения

• Поддержка технологии Intel® Remote Wake Technology

• Поддержка Wake-On-LAN

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE Беспроводная

• Поддержка IEEE 802.11a/b/g/n/ac

• Поддержка двух диапазонов (2,4/5 ГГц)

• Поддержка высокоскоростного беспроводного подключения до 867 Мбит/с

• 2 антенны для поддержки технологии передачи данных «2 (передача) x 2 (прием)»

• 1 x PS/2 для мыши/клавиатуры

• 1 x оптический выходной SPDIF

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• 1 x переключатель сброса настроек CMOS

• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон Запоминающие

• 6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена (разъем SATA3_5 используется совместно с портом eSATA; разъем SATA3_4 используется совместно с гнездом mSATA/PCI Express Mini)

• 1 x разъем eSATA, поддержка функций NCQ, AHCI и «горячей» замены

• 1 x разъем mSATA 6,0 Гб/с (разъем для твердотельного накопителя), поддержка функций NCQ, AHCI и модулей PCI Express Full-Mini

• 1 x колодка для датчика вскрытия корпуса

• 1 x разъем для вентилятора ЦП (4-контактный)

• 1 x разъем для вентилятора корпуса (4-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 1 х разъем питания 12 В (8-контактный) (разъем High Density Power Connector)

• 1 x аудиоразъем на передней панели

• 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)

• 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)78

• 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного

• Совместимость с управлением энергопотреблением по ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

• Датчик температуры ЦП/корпуса

• Тахометр вентиляторов ЦП/корпуса

• Малошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре

• Управление оборотами вентилятора ЦП/корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

• Microso® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная Сертификация

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.comZ87E-ITX

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.80

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 14) Замкнута: Сброс настроек CMOS a Разомкнута: по умолчанию CLRCMOS1 используется для удаления данных CMOS. Данные CMOS включают в себя такую информацию о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. 2-контактная перемычка

1. Предназначение переключателя сброса настроек CMOS аналогично

предназначению перемычки сброса настроек CMOS.

2. Сброс настроек CMOS может привести к определению вскрытию

корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.Z87E-ITX

1.4 Колодки и разъемы, расположенные на материнской

(9-контактна я, PA NEL1) (См. стр. 1, № 12)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный

GND Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки

RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не

HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.82

Разъемы Serial ATA3 (SATA3_0: см. стр.1, № 16) (SATA3_1: см. стр.1, № 15) (SATA3_2: см. стр.1, № 17) (SATA3_3: см. стр.1, № 9) (SATA3_4: см. стр.1, № 8) (SATA3_5: см. стр.1, № 6)

разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Разъем SATA3_5 используется совместно с портом eSATA; разъем SATA3_4 используется совместно с гнездом mSATA/PCI Mini. Колодки USB 2.0. (9-контактная, USB_2_3) (См. стр. 1, № 21) (9-контактная, USB_4_5) (см. стр. 1, № 20) Кроме двух портов USB

2.0 на панели ввода-

вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два

Колодки USB 3.0. (19-контактная, USB3_5_6) (См. стр. 1, № 7) Кроме четырех портов USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два

Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 22) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Колодка динамика

(4-контактная, SPEAKER1) (См. стр. 1, № 13) Предназначена для подключения динамика

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 4) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Разъемы вентиляторов

(4-контактный, CPU_ FAN1) (См. стр. 1, № 1) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь

3-контактный вентилятор процессора, подключайте его к контактам 1-3.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке

передней панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).84

Разъем питания АТХ (24-контактный, AT XPWR1) (См. стр. 1, № 5) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта

Разъем питания АТХ 12 В (8-контактный, AT X12V1) (См. стр. 1, № 2) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Колодка для датчика вскрытия корпуса (2-контактна я, CI1) (См. стр. 1, № 11) Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения

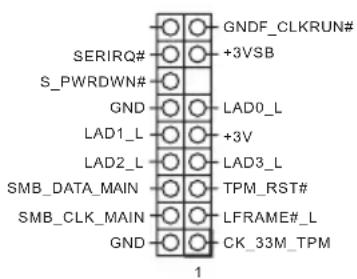

Колодка ТРМ (17-контактна я, TPMS1) (См. стр. 1, № 10) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность
