Produkttyp	Mainboard
Marke	ASRock
Modell	Z87E-ITX
Formfaktor	Mini-ITX
CPU-Sockel	LGA1150
Chipsatz	Intel Z87
Speichertyp	DDR3
Anzahl der Speichersteckplätze	2 (Dual-Channel)
Unterstützte Speicherfrequenz	1066 bis 2933+ (OC)
Maximale Speicherkapazität	16 GB
SATA-Anschlüsse	6x SATA3 (6 Gbit/s)
USB-Anschlüsse	4x USB 3.0 (Rückseite), 2x USB 2.0 (Rückseite), USB 2.0-Header (4 Ports), USB 3.0-Header (2 Ports)
Videoausgänge	HDMI, DisplayPort, DVI-I
Audio	Realtek ALC1150 7.1-Kanal
Netzwerk	Gigabit Ethernet, Wi-Fi 802.11ac, Bluetooth 4.0
Erweiterungssteckplatz	1x PCIe 2.0 x16
Erforderliche Stromversorgung	ATX 24-Pin + ATX 12V 8-Pin Stecker
Besondere Funktionen	Unterstützung XMP, Übertaktung, Intel Rapid Storage, ASRock XFast RAM
Sicherheit	Clear CMOS-Jumper, Gehäuseeinbrucherkennung, TPM-Unterstützung

Häufig gestellte Fragen - Z87EITX ASROCK

Welcher Prozessortyp ist mit dem ASRock Z87E-ITX Mainboard kompatibel?

Das Mainboard unterstützt Intel Core i7/i5/i3/Xeon/Pentium/Celeron Prozessoren der 4. Generation (Haswell) im LGA1150-Sockel.

Was ist die maximale unterstützte RAM-Kapazität?

Es unterstützt bis zu 16 GB DDR3-Speicher im Dual-Channel-Betrieb mit Frequenzen von 1066 MHz bis 2933+ MHz bei Übertaktung.

Wie lösche ich die CMOS-Einstellungen (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Verwenden Sie eine Jumper-Kappe, um die CLRCMOS1-Pins für 3 Sekunden kurzzuschließen, dann entfernen Sie die Kappe.

Welche Videoausgänge sind verfügbar?

Das Mainboard verfügt über HDMI-, DisplayPort- und DVI-I-Anschlüsse und unterstützt Auflösungen bis zu 4K (4096x2304) über HDMI und bis zu 3840x2160 über DisplayPort.

Kann ich einen Prozessor mit einem 3-Pin-Lüfter verwenden?

Ja, der CPU_FAN-Anschluss ist 4-polig, unterstützt aber 3-Pin-Lüfter, indem sie auf Pins 1-3 gesteckt werden.

Unterstützt das Mainboard WLAN?

Ja, es verfügt über ein integriertes Dualband-WLAN-Modul 802.11ac (2,4/5 GHz) und Bluetooth 4.0.

Wie viele SATA-Anschlüsse sind verfügbar?

Es gibt 6 SATA3-Anschlüsse (6 Gbit/s). SATA3_5 wird mit eSATA geteilt, und SATA3_4 wird mit dem mSATA/mini-PCI-Express-Steckplatz geteilt.

Welcher Erweiterungssteckplatz ist vorhanden?

Das Mainboard verfügt über einen PCIe 2.0 x16-Steckplatz für eine Grafikkarte oder andere Erweiterungskarte.

Wie schließe ich das Frontpanel des Gehäuses an?

Verwenden Sie den PANEL1-Header (9 Pins) unter Beachtung der Polarität. Konsultieren Sie die Anleitung für die genaue Pinbelegung der Power/Reset-Tasten und LEDs.

Was tun, wenn das System nach einem BIOS-Update nicht startet?

Verwenden Sie den Clear-CMOS-Jumper, um das BIOS auf Werkseinstellungen zurückzusetzen. Schalten Sie den Computer aus, ziehen Sie das Netzkabel und schließen Sie CLRCMOS1 für 3 Sekunden kurz.

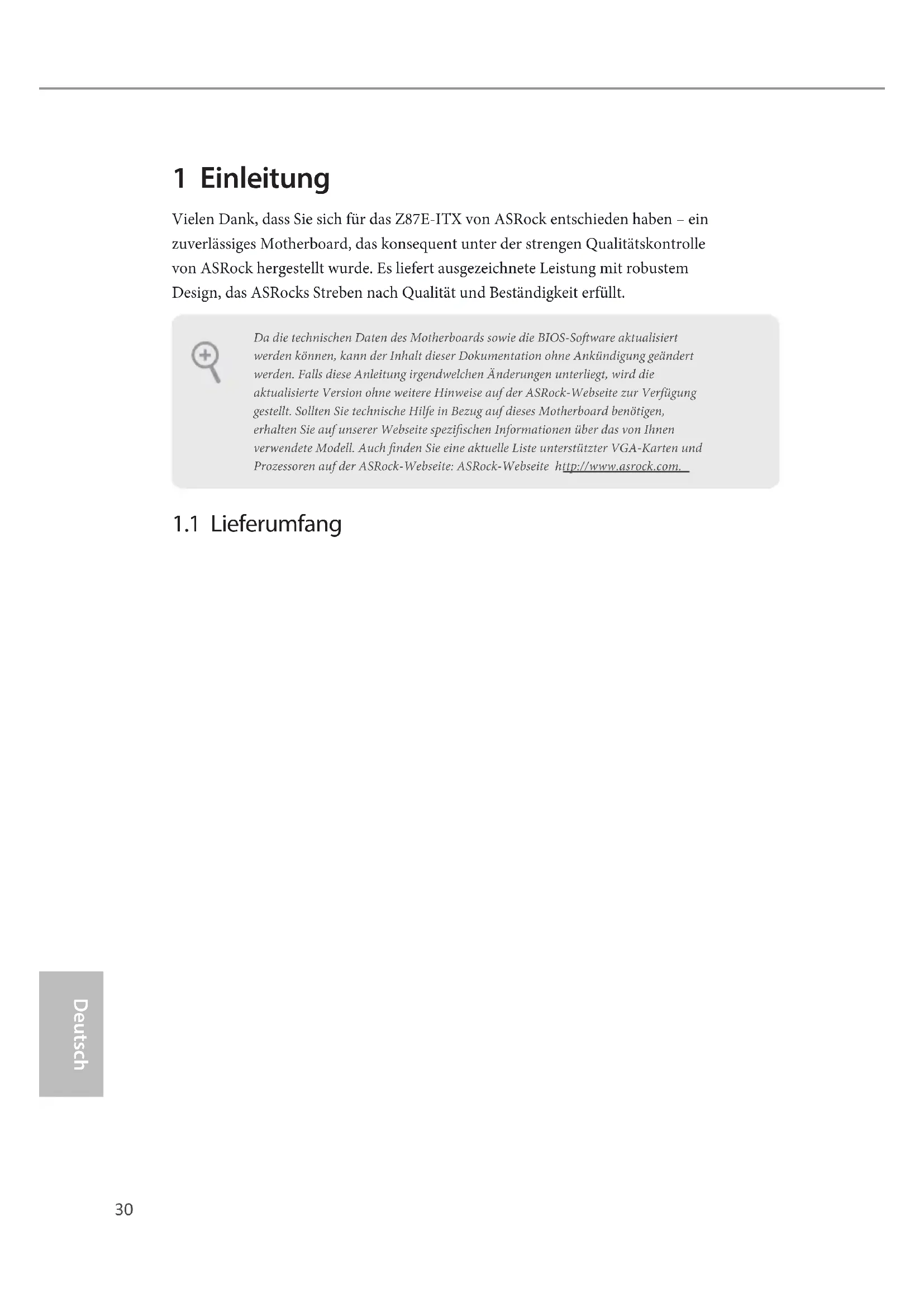

BEDIENUNGSANLEITUNG Z87EITX ASROCK

Vielen Dank, dass Sie sich für das Z87E-ITX von ASRock entschieden haben – ein zuverlüssiges Motherboard, das consequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls these Anleitung irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Sollten Sie technische Hilfe in Bezug auf把这些 Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste Unterstützung VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

1.2 Technische Daten

Plattform

hochqualitative leitfähige Polymer-Kondensatoren)

Prozessor	TM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket
	Turbo Boost 2.0-Technologie
	K-Serie

Chipsatz Z87

Speicher

OC)/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

(siehe ACHTUNG)Extreme Memory Profile (XMP)1.3/1.2

Erweiterungsteckplatz

BT-Modul

Grafikkarte

Ausgabe können nur mit Prozessoren unterszt werden, die GPU-integriert sind.

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600

von 4K× 2K (4096 x 2304) bei 24Hz

bei 60Hz

x 2160 bei 60Hz

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

DisplayPort-Ports

Wiedergabe mit DVI-I-, HDMI-, und DisplayPort-Ports

Audio

Audiocode)

bis zu 600 Ohm)

LAN

Wireless LAN

(senden) x 2 (empfangen)

Rückblende,

E/A

und Geschwindigkeit-LED)

Line-in / Vorderer Laufsprecher / Mikrofon

Speicher

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“ (SATA3_5-Anschluss wird mit eSATA-Port geteilt; SATA3_4-Anschluss wird mit mSATA/Mini-PCI-Express-Steckplatz geteilt)

Plugging-Funktionen

Anschluss), understands NCQ-, AHCI-Funktionen und Mini-PCI-Express-Module in voller Höhe

Anschluss

Netzanschluss)

BIOS-Funktion	mehrsprachiger grafischer Benutzerschnittstellen
	Mehrfachspannungsanpassung
Support-CD	CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Hardware-überwachung	Anpassung der Geschwindigkeit des Gehäuseläften über die CPU-Temperatur)
Betriebssystem
Zertifizierungen

• Deteillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und soccer Componenten und Geräte Ihres Systems beschädigen. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschrankungen kann die große des tatsächlich für die Systemnutzung reservierten Speichers unter Windows-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen".

Short

Open

CMOS-loschen-Jumper

(CLRCMOS1)

(siehe S.1,Nr.14)

2-poliger Jumper

Kurzgeschlossen: CMOS loschen

Offen: Standard

CLRCMOS1 ermöglicht Ohnen die Lösung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungssparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel; schreiben Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz.itte denken Sie daran, die JumperKappe nach der CMOS-Lösung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.

1. Der CMOS-loschen-Schalter hat dieselbe Funktion wie der CMOS-loschen-Jumper.
2. Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option *Status loschen zur Lschung der Aufzeichnung des vorherigen Gehauseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S.1,Nr.12)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschlieben der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten{lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihr's Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Serial-ATA-III

Anschlüsse

(SATA3_0:

siehe S.1,Nr.16)

(SATA3_1:

siehe S.1,Nr.15)

(SATA3_2:

siehe S.1,Nr.17)

(SATA3_3:

siehe S.1,Nr.9)

(SATA3_4:

siehe S.1,Nr.8)

(SATA3_5:

siehe S.1,Nr.6)

SATA3_5

SATA34

SATA3_3

SATA3_2

SATA3_1

SATA3_0

These sechs SATA-III

Anschlüsse Unterstützung

SATA-Datenkabel für

interne Speichergeräte mit

einer Datenübertragungs

geschwindigkeit bis 6,0

Gb/s. SATA3_5-Anschluss

wird mit eSATA-Port ge

teilt; SATA3_4-Anschluss

wird mit mSATA/Mini

PCIe-Steckplatz geteilt.

USB 2.0-Stiftleisten

(9-polig, USB_2_3)

(siehe S.1,Nr.21)

(9-polig, USB_4_5)

(siehe S.1,Nr.20)

Neben zwei USB 2.0-Ports

an der E/A-Blende

befindensichzwei

Stiftleisten an thisem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports Unterstützung.

USB 3.0-Stiftleisten

(19-polig, USB3_5_6)

(siehe S.1,Nr.7)

Neben vier USB 3.0-Ports

an der E/A-Blende

befindet sich eine

Stiftleiste an thisem

Motherboard. Jede USB

3.0-Stiftleiste kann zwei

Ports Unterstützung.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

These Stiftleiste dient

dem Anschlieben von

Audiogeräten and der

Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie esitte anhand der nachstehenden Schritte an der Audiostifleiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic

(Frontmikrofon) ^a Register in der Realtek-Systemsteuerung auf und passen

"Recording Volume (Aufnahmelautstärke)" an.

Gehäuselautsprecherstiftleiste

(4-polig, SPEAKER1)

(siehe S.1, Nr. 13)

DUMMY SPEAKER

BittleverbindenSieden

Gehauselautsprecher mit

dieser Stiftleiste.

Gehäuse- und

Netzteillüfteranschlussse

(4-polig, CHA_FAN1)

(siehe S.1,Nr.4)

FAN_SPEED_CONTROL

Bitte verbinden Sie die

Lüfterkabel mit den

Lüfteranschluss; der

schwarze Draht gehört

zum Erdungskontakt.

CPU-Lüfteranschlussse

(4-polig, CPU_FAN1)

(siehe S.1, Nr.1)

Dieses Motherboard bieteteinen 4-poligen CPU

Lüfteranschluss (lautloser

Lüfter). Falls Sie einen

3-poligen CPU-Lufter

anschreiben möchten,

verbinden Sieihnitte mit

Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5)	12 24 1 13	Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 2)	5 1 8 4	Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Gehäuseingriff- Stiftleiste (2-polig, CI1) (siehe S. 1, Nr. 11)	1 GND Signal	Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuse- abdeckung entwickelte wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseingrifferkennungsde- sign voraus.
TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 10)	SERIRQ# S_PWRDWN# GND LAD1_L +3V LAD2_L LAD3_L TPM_RST# SMB_DATA_MAIN +CK_33MTPM 1	Dieser Anschluss unterstützen das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
