MANUAL DE UTILIZADOR Z87EITX ASROCK

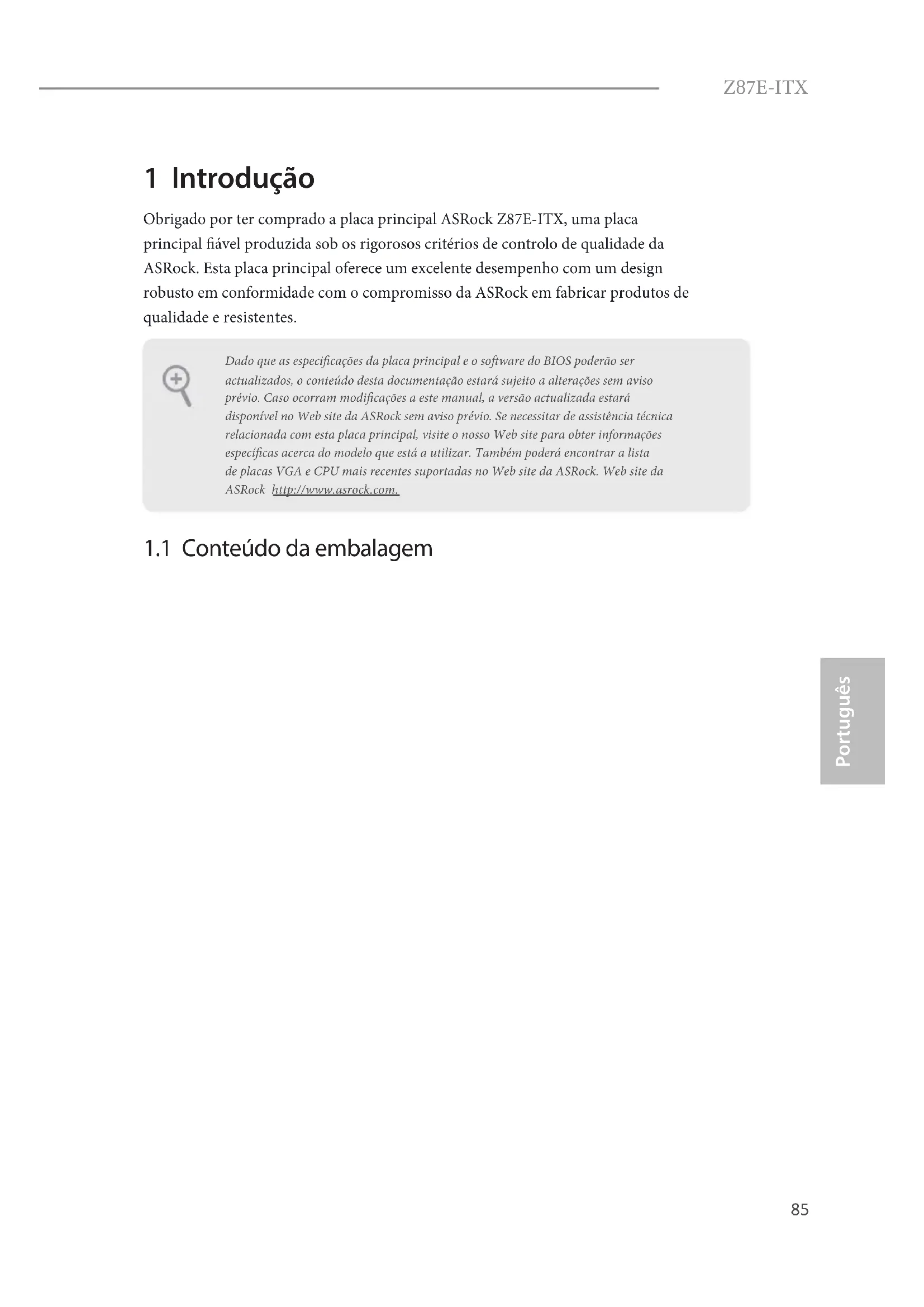

Português 1 Introdução Obrigado por ter comprado a placa principal ASRock Z87E-ITX, uma placa principal ável produzida sob os rigorosos critérios de controlo de qualidade da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

• Placa principal ASRock Z87E-ITX (Formato Mini-ITX)

• Guia de instalação rápida do ASRock Z87E-ITX

• 1 x Conversor DVI para D-Sub Dado que as especicações da placa principal e o soware do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a este manual, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.86 Português

• Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros condutores de alta qualidade 100% fabricados no Japão) CPU

i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150

• Design com 6 fases de alimentação

• Suporta memória DDR3 2933+(OC)/2800(OC)/2400(OC)/ 2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermédia

Ranhuras de expansão

• Os grácos incorporados Intel® HD e as saídas VGA apenas podem ser suportados com processadores com GPU integrada.

• Três opções de saída VGA: DVI-I, HDMI e DisplayPort

• Suporta conguração com três monitores

• Suporta tecnologia HDMI 1.4a com resolução máxima de até 4K × 2K (4096x2304) a 24Hz

• Suporta DVI-I com resolução máxima de até 1920x1200 a 60Hz

• Suporta DisplayPort com resolução máxima de até 3840x2160 a 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)

• Suporta a função HDCP com portas DVI-I, HDMI e DisplayPort

• Suporta reprodução Blu-ray (BD) / HD-DVD Full HD a 1080p com portas DVI-I, HDMI e DisplayPort Áudio

• Áudio HD de 7.1 canais com protecção de conteúdo (Codec de áudio Realtek ALC1150)

• Suporte áudio Blu-ray superior

• TI® NE5532 (suporta amplicador de auscultadores premium até 600 Ohms)

• Suporta PXE LAN sem os

• Suporta ligação sem os de alta velocidade até 867Mbps

• 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)

• Suporta Bluetooth 4.0 / 3.0 + Classe II de alta velocidade88 Português E/S do painel traseiro

• 1 x Porta PS/2 para rato/teclado

• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

• 1 x Interruptor para limpar o CMOS

• Ficha de áudio HD: Altifalante traseiro / Central / Graves / Entrada de linha / Altifalante frontal / Microfone Armazenamento

• 6 x conectores SATA3 a 6,0 Gb/s, suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia Intel Rapid Storage Technology 12 e Tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug” (o conector SATA3_5 é partilhado com a porta eSATA; o conector SATA3_4 é partilhado com a ranhura mSATA/mini-PCI Express)

• 1 x conector eSATA, com suporte para as funções NCQ, AHCI e “Hot Plug”

• 1 x conector mSATA a 6,0 Gb/s (conector para unidade de estado sólida), com suporte para as funções NCQ, AHCI e módulos Full-size mini-PCI Express Conector

• 1 x Terminal de intrusão no chassis

• 1 x Conector da ventoinha da CPU (4 pinos)

• 1 x Conector da ventoinha do chassis (4 pinos)

• 1 x conector de alimentação de 24 pinos ATX

• 1 x conector de alimentação de 12V com 8 pinos (Conector de alimentação de alta densidade)

• Eventos de reactivação compatíveis com ACPI 1.1

Português CD de suporte

• Controladores, Utilitários, Soware antivírus (versão de avaliação), CyberLink MediaEspresso 6.5 - Versão de avaliação, Navegador e Barra de Ferramentas Google Chrome, Start8, MeshCentral, Splashtop Streamer Monitor de hardware

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automático da velocidade da ventoinha do chassis através da temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore Sistema Operativo

• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-bits Certicações

• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

• Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com90 Português Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking. Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows® não utiliza.Z87E-ITX

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Jumper para limpar o CMOS (CLRCMOS1) (consultar p.1, N.º 14) Curto: Limpar CMOS Aberto: Predenição CLRCMOS1 permite-lhe limpar os dados no CMOS. Os dados no CMOS incluem informações de conguração do sistema, tal como palavra-passe do sistema, data, hora e parâmetros de conguração do sistema. Para limpar e repor os parâmetros do sistema para a conguração predenida, desligue o computador e retire o cabo de alimentação, utilizando de seguida a tampa do jumper nos pinos de CLRC- MOS1 durante 3 segundos. Não se esqueça de retirar a tampa do jumper depois de limpar o CMOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Jumper de 2 pinos

1. O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar

2. Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do

BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.92 Português

1.4 Terminais e conectores integrados

Terminal do painel de sistema (PAINEL1 de 9 pinos) (consultar p.1, N.º 12) Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos. GND RESET# PWRBTN

PLED-PLED+ GND HDLED-HDLED+

GND Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal. PWRBTN (Botão de alimentação): Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reposição): Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente. PLED (LED de alimentação do sistema): Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de actividade do disco rígido): Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso quando o disco rígido estiver a ler ou a escrever dados. O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma correspondência exacta.Z87E-ITX

Português Conectores ATA3 de série (SATA3_0: consultar p.1, N.º 16) (SATA3_1: consultar p.1, N.º 15) (SATA3_2: consultar p.1, N.º 17) (SATA3_3: consultar p.1, N.º 9) (SATA3_4: consultar p.1, N.º 8) (SATA3_5: consultar p.1, N.º 6) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s. O conector SATA3_5 é partilhado com a porta eSATA; o conector SATA3_4 é partilhado com a ranhura mSATA/mini-PCIe. Terminais USB 2.0 (USB_2_3 de 9 pinos) (consultar p.1, N.º 21) (USB_4_5 de 9 pinos) (consultar p.1, N.º 20) Para além das duas portas USB 2.0 no painel de E/ S, existem dois terminais nesta placa principal. Cada terminal USB 2.0 é capaz de suportar duas portas. Terminais USB 3.0 (USB3_5_6 de 19 pinos) (consultar p.1, N.º 7) Para além das quatro portas USB 3.0 no painel de E/S, existe um terminal nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas. DUMMY GNDGND

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+ SATA3_0 SATA3_3 SATA3_1 SATA3_4 SATA3_2 SATA3_594 Português Terminal de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (consultar p.1, N.º 22) Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal. Terminal do altifalante do chassis (SPEAKER1 de 4 pinos) (consultar p.1, N.º 13) Ligue o altifalante do chassis a este terminal. Conectores da ventoinha do chassis e alimentação (CHA_FAN1 de 4 pinos) (consultar p.1, N.º 4) Ligue os cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra. Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.º 1) Esta placa principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.

1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no

chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel

frontal de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Ligue Terra (GND) a Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC’97. E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de controlo Realtek e ajuste o “Volume de gravação”.Z87E-ITX

Português Conector de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N.º 5) Esta placa principal inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 o Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N.º 2) Esta placa principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 o Pino 5. Terminal de intrusão do chassis (CI1 de 2 pinos) (consultar p.1, N.º 11) Esta placa principal suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassis foi removida. Esta função requer um chassis com design de detecção de intrusão. Terminal TPM (TPMS1 de 17 pinos) (consultar p.1, N.º 10) Este conector suporta um sistema com Módulo de Plataforma Conável (TPM), que pode armazenar com segurança chaves, certicados digitais, palavras-passe e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

X O O O O O X O O O O O
