Z87EITX - Scheda madre ASROCK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	Z87E-ITX
Formato	Mini-ITX
Socket processore	LGA1150
Chipset	Intel Z87
Tipo di memoria	DDR3
Numero di slot di memoria	2 (doppio canale)
Frequenza memoria supportata	1066 a 2933+ (OC)
Capacità massima di memoria	16 GB
Connettori SATA	6 x SATA3 (6 Gb/s)
Connettori USB	4x USB 3.0 (posteriori), 2x USB 2.0 (posteriori), connettori USB 2.0 (4 porte), connettore USB 3.0 (2 porte)
Uscite video	HDMI, DisplayPort, DVI-I
Audio	Realtek ALC1150 7.1 canali
Rete	Gigabit Ethernet, Wi-Fi 802.11ac, Bluetooth 4.0
Slot di espansione	1 x PCIe 2.0 x16
Alimentazione richiesta	Connettore ATX 24 pin + ATX 12V 8 pin
Funzioni speciali	Supporto XMP, overclocking, Intel Rapid Storage, ASRock XFast RAM
Sicurezza	Ponticello Clear CMOS, rilevamento intrusione telaio, supporto TPM

Domande frequenti - Z87EITX ASROCK

Quale tipo di processore è compatibile con la scheda madre ASRock Z87E-ITX?

La scheda madre supporta i processori Intel Core i7/i5/i3/Xeon/Pentium/Celeron di 4a generazione (Haswell) con socket LGA1150.

Qual è la capacità massima di memoria RAM supportata?

Supporta fino a 16 GB di memoria DDR3 in configurazione doppio canale, con frequenze da 1066 MHz a 2933+ MHz in overclocking.

Come cancellare i parametri CMOS (Clear CMOS)?

Spegnere il computer e scollegare il cavo di alimentazione. Utilizzare un cappuccio per ponticello per cortocircuitare i pin CLRCMOS1 per 3 secondi, quindi rimuovere il cappuccio.

Quali sono le uscite video disponibili?

La scheda madre dispone di porte HDMI, DisplayPort e DVI-I, che consentono risoluzioni fino a 4K (4096x2304) tramite HDMI e fino a 3840x2160 tramite DisplayPort.

Posso utilizzare un processore con una ventola a 3 pin?

Sì, il connettore CPU_FAN è a 4 pin ma supporta ventole a 3 pin collegandole ai pin 1-3.

La scheda madre supporta il Wi-Fi?

Sì, integra un modulo Wi-Fi 802.11ac dual band (2,4/5 GHz) e Bluetooth 4.0.

Quanti porte SATA sono disponibili?

Ci sono 6 porte SATA3 (6 Gb/s). La porta SATA3_5 è condivisa con l'eSATA e la SATA3_4 è condivisa con lo slot mSATA/mini-PCI Express.

Che tipo di slot di espansione è presente?

La scheda madre dispone di uno slot PCIe 2.0 x16 per una scheda grafica o altra scheda di espansione.

Come collegare il pannello frontale del case?

Utilizzare il connettore PANNEAU1 (9 pin) rispettando le polarità. Consultare il manuale per la pinout precisa dei pulsanti power/reset e dei LED.

Cosa fare se il sistema non si avvia dopo un aggiornamento del BIOS?

Utilizzare il ponticello Clear CMOS per reimpostare il BIOS ai parametri di fabbrica. Spegnere il computer, scollegare l'alimentazione, quindi cortocircuitare CLRCMOS1 per 3 secondi.

MANUALE UTENTE Z87EITX ASROCK

Grazie per aver acquistato la schedà madre Z87E-ITX ASRock, una schedà madre affidabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La schedà madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrir sempre qualità e durata.

Dato che le specifiche della schedadamre e del software BIOS possono essere aggiornate, il contento di questa documentazione sare soggetti a variazioni
senza preavviso. Nel caso di eventuali modifiche del presente manuale, la versione
aggiornata sare disponibile sul site Web di ASRock sera ulteriore preavviso.Per il supporto tecnico correlato a但这a schedamadre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso.E possible trovare
l'elenco di schede VGA più recenti e di supporto di CPU anche sul site Web di ASRock. Sito Web di ASRock http://www.asrock.com.

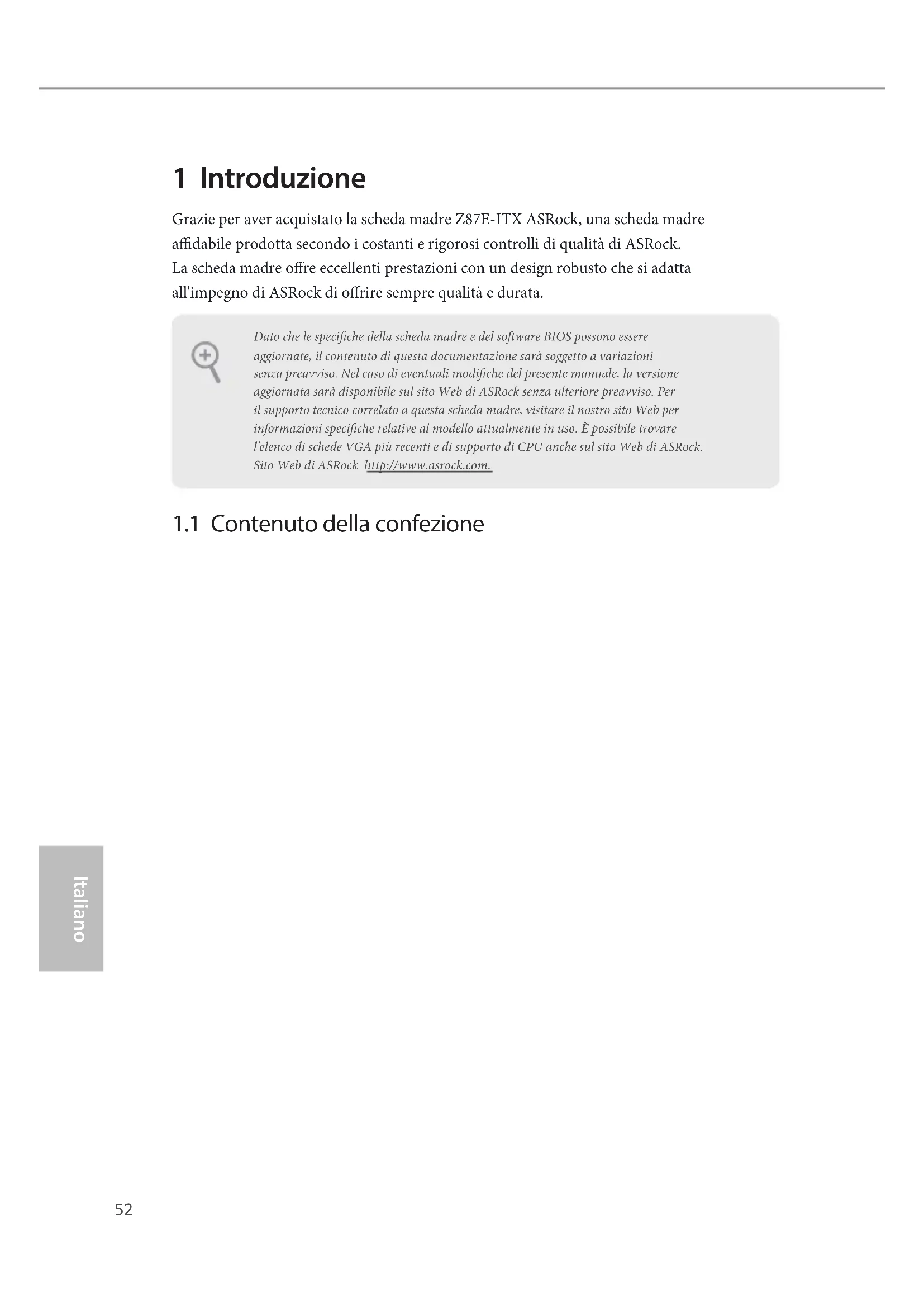

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

	conduttore in polimero di alta qualità realizzati al 100% in Giappone)
CPU	TM i7 / i5 / i3 di 4a generatione / Xeon® / Pentium® / Celeron® in LGA1150 PackageTurbo Boost 2.0K-Series unlocked CPU
Chipset	Z87
Memoria	133(OC)/1866(OC)/1600/1333/1066 non ECC, penza buffer(si veda la sezione ATTENZIONE)Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione
Grafica	uscite VGA possono essere supportate soltanto con processori con GPU integrata.Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4400/4600

4K× 2K (4096 x 2304) a 24Hz

1920 x 1200 a 60 Hz

3840 × 2160 a 60 ~Hz

(High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)

DisplayPort

DVD con porte DVI-I, HDMI e DisplayPort

Audio

Realtek ALC1150)

superiore fino a 600 Ohm)

LAN

LAN wireless

867 Mbps

(transmissione) x 2 (ricezione)

I/O pannello posteriori

LED)

ingresso linea/altoparlante anteriore/microfono

Archivazione

RAID 1, RAID 5, RAID 10, technologia Intel Rapid Storage 12 e technologia Intel Smart Response), NCQ, AHCI e "Hot Plug" (il connettore SATA3_5 è condiviso con la porta eSATA; il connettore SATA3_4 è condiviso con lo slot mSATA/mini-PCI Express)

"Hot Plug"

supporta le funzioni NCQ, AHCI e i moduli mini-PCI Express full size

Connettore

alimentazione ad alta densità)

Caratteristi- che del BIOS
	PCH 1,5 V
CD di supporto	versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Hardware Monitor	della velocità della ventola dello chassis mediante la temperatura della CPU)
SO
Certificazioni

• Per informazioni dettagiate sul prodotto, visitare il nostro site Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclua la regolazione delle impostazioni nel BIOS, l'applicazione di Tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking cui可能导致are la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterre responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows^a a 32 bit. I sistemi operativi Windows^a a 64 bit non possiedono tali limitazioni. è possible utilizzato la RAM XFast di ASRock per utilizzato la memoria che Windows^a non può utilizzato.

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la

CMOS

(CLRCMOS1)

(vedere pag. 1, n. 14)

Jumper a 2 pin

Cortocircuitato: azzeramento

della CMOS

Aperto: predefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password delsystema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quando utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.

1. L'interruttore di azzeramento della CMOS ha la stessa funzione del jumper per azzerare la CMOS.
2. Se si azzaera la CMOS, cui è rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registrar del precedente stato di intrusionone dello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla schedà NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provochera danni permanenti alla schedà madre.

Header sul pannello del
sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 12)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato delsystema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttorile alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. è possible configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interrupttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad esguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova quello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova quello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cancellare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA3 (SATA3_0: vedere pag.1, n. 16) (SATA3_1: vedere pag.1, n. 15) (SATA3_2: vedere pag.1, n. 17) (SATA3_3: vedere pag.1, n. 9) (SATA3_4: vedere pag.1, n. 8) (SATA3_5: vedere pag.1, n. 6)	SATA3_5 SATA3_4 SATA3_3 SATA3_2 SATA3_1 SATA3_0	Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati forn a 6,0 Gb/s. Il connettore SATA3_5 è condiviso con la porta eSATA; il connettore SATA3_4 è condiviso con lo slot mSATA/mini-PCIe.
Header USB 2.0 (USB_2_3 a 9 pin) (vedere pag.1, n. 21) (USB_4_5 a 9 pin) (vedere pag.1, n. 20)	USB_PWR P- P+ GND	Oltre alle due porte USB 2.0 sul pannello I/O, su questa schedà madre vi sono due header. Ciascun header USB 2.0 più supportare due porte.
Header USB 3.0 (USB3_5_6 a 19 pin) (vedere pag.1, n. 7)	Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ Dummy	Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa schedà madre vi è un header. Ciascun header USB 3.0 più supportare due porte.

Header audio pannello
anteriori
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 21)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel loro manuale e nel manuale dello chassis per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controlo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 13)

Collegare l'altoparlante dello chassis a quello header.

Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 4)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)	12 24 1 13	Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzato un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 2)	5 1 8 4	Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzato un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.
Header di intrusione dello chassis (CII a 2 pin) (vedere pag. 1, n. 11)	1 GND Signal	Questa scheda madre supporta la caratteristica di rilevamento CASE OPEN che rileva che il coperchio del case è stato rimioso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione dello chassis.

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 10)

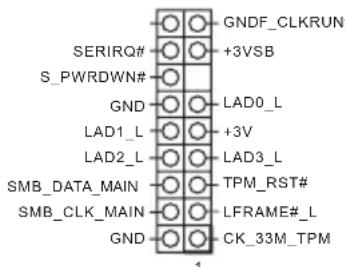

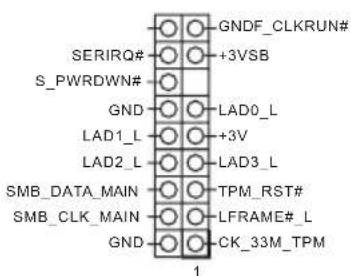

• Questo connettore supporta ilsystema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un systema TPM permetteanche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
