Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	Z87 Extreme4/TB4
Fattore di forma	ATX (30,5 x 24,4 cm)
Socket CPU	LGA1150
Chipset	Intel Z87
Tipo di memoria	DDR3 non ECC, senza buffer, doppio canale
Capacità massima di memoria	32 GB (4 x DDR3 DIMM)
Frequenze memoria supportate	DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066
Slot di espansione	3 x PCIe 3.0 x16 (x16/x8/x4), 1 x PCIe 2.0 x1, 2 x PCI
Grafica integrata	Intel HD Graphics (tramite processore), uscite D-Sub, HDMI, DisplayPort/Thunderbolt
Audio	Realtek ALC1150 7.1 canali HD, Purity Sound
Rete	Gigabit Ethernet Intel I217V
Archiviazione SATA	6 x SATA 6 Gb/s (Intel Z87) + 2 x SATA 6 Gb/s (ASMedia), RAID 0/1/5/10
Porte USB	4 x USB 3.0 (posteriori), 2 x USB 2.0 (posteriori), 6 x USB 2.0 tramite header, 1 x USB 3.0 verticale
Thunderbolt	2 porte Thunderbolt (compatibili DisplayPort)
BIOS	Dual UEFI AMI (principale + backup), selettore fisico
Alimentazione	ATX 24 pin + ATX 12V 8 pin
Peso approssimativo	Circa 1,2 kg
Sistema operativo compatibile	Windows 8/8 64-bit, Windows 7/7 64-bit

Domande frequenti - Z87 Extreme4TB4 ASROCK

Quali processori sono compatibili con la scheda madre ASRock Z87 Extreme4/TB4?

La scheda madre supporta i processori Intel Core i7/i5/i3, Xeon, Pentium e Celeron di 4ª generazione (Haswell) con socket LGA1150.

Che tipo di memoria RAM posso utilizzare?

Accetta memoria DDR3 non ECC, senza buffer, in configurazione doppio canale. La capacità massima è di 32 GB tramite 4 slot. Le frequenze supportate vanno da 1066 MHz fino a 2933 MHz in overclocking.

La scheda madre supporta Thunderbolt?

Sì, dispone di due porte Thunderbolt sul retro, compatibili con i dispositivi Thunderbolt e i monitor DisplayPort. La velocità può raggiungere 10 Gbit/s.

Posso utilizzare più schede grafiche?

Sì, supporta AMD CrossFireX (fino a 3 vie) e NVIDIA SLI (fino a 2 vie) tramite gli slot PCIe 3.0 x16.

Come aggiornare il BIOS?

La scheda madre ha due BIOS (principale e backup). È possibile aggiornare il BIOS tramite l'utility UEFI o utilizzare la funzione Secure Backup UEFI. Un selettore fisico consente di passare da un chip all'altro.

Quali sono le porte audio disponibili?

Integra un codec Realtek ALC1150 7.1 canali con uscita audio HD, amplificazione cuffie (fino a 600 Ohm) e uscita ottica SPDIF. I connettori jack si trovano sul retro e sul pannello frontale.

È possibile overcloccare il processore?

Sì, la scheda madre è progettata per l'overclocking con un'alimentazione a 12 fasi Digi Power, supporto dei processori K-series sbloccati e impostazioni di tensione complete nel BIOS.

Quali tecnologie di archiviazione sono supportate?

I connettori SATA 6 Gbit/s (Intel Z87 e ASMedia) supportano RAID 0, 1, 5, 10, NCQ, AHCI e Hot Plug. Sono incluse anche le tecnologie Intel Rapid Storage e Smart Response.

Come cancellare le impostazioni CMOS?

È possibile utilizzare il jumper CLRCMOS1 (pin 2-3 cortocircuitati per 5 secondi) o il pulsante Clear CMOS situato sulla scheda madre (computer spento e scollegato).

Quali sono i LED e i pulsanti integrati sulla scheda?

La scheda madre dispone di pulsanti accensione/reset, Clear CMOS e selezione del BIOS. Un display Dr Debug e LED per il BIOS attivo facilitano la diagnostica.

MANUALE UTENTE Z87 Extreme4TB4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z87 Extreme4/TB4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock Z87 Extreme4/TB4 (Form Factor ATX)
• Guida all'installazione rapida di ASRock Z87 Extreme4/TB4
• CD di supporto ASRock Z87 Extreme4/TB4
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O
• 1 x scheda ASRock SLI_Bridge_2S

1.2 Specifiche

Piatta-forma	Fattore di forma ATXDesign condensatore Premium Gold (condensatori a condut-tore in polimero di alta qualità realizzati al 100% in Giappone)
Stile superiore	Home CloudPurity SoundTMIngresso HDMI
CPU	Supporta CPU 4thGeneration Intel® CoreTM i7 / i5 / i3 / Xeon®/ Pentium® / Celeron® nella confezione LGA1150Design Digi Power12 Power Phase DesignSupporta la tecnologia Intel °Turbo Boost 2.0Supporta Intel° K-Series unlocked CPU SupportaI'overclocking ASRock BCLK completo
Chipset	Intel° Z87
Memoria	Tecnologia con memoria DDR3 a doppio canale4 x slot DIMM DDR3Supporto di memoria DDR3 2933+(OC) / 2800(OC) /2400(OC) / 2133(OC) / 1866(OC) / 1600/1333 / 1066 non-ECC, un-bufferedCapacità max. della memoria di sistema: 32 GB (fare riferimento a ATTENZIONE)Supporta Intel° Extreme Memory Profile (XMP)1.3/1.2Alloggio anti-distorsione
Slot di espansione	3 x alloggi PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4:singolo a x16 (PCIE1); doppio a x8 (PCIE1) / x8 (PCIE3); triplo a x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))1 alloggio PCI Express 2.0 x12 x slot PCISupporto di AMD Quad CrossFireXTM, 3-Way CrossFireXTME CrossFireXTMSupporta NVIDIA® Quad SLITM e SLITM

Grafica

• La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processorsi con GPU integrata.
• Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
  • Memoria condivisa max. 1792 MB
• Tre opzioni uscita VGA: D-Sub, Porte HDMI e DisplayPort/Thunderbolt
  • Supporta il triplo monitor
• Supporta tecnologia HDMI con risoluzione max. fino a 4K x 2K (4096x2304) a 24 Hz
• Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporta DisplayPort/Thunderbolt con risoluzione max. fino a 4K × 2 K (4096 x 2304) a 24 Hz
• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)
• Supporta la funzione HDCP con porte HDMI e DisplayPort/Thunderbolt
• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte HDMI e DisplayPort/Thunderbolt
• Supporta velocità di trasferimento dati fino a 10Gbps con porta Thunderbolt
• Supporta il daisy-chain fino a un massimo di 6 dispositivi Thunderbolt

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150)
  • Supporto audio Blu-ray Premium
  • Supporto di Purity Sound ^TM

- 115dB SNR DAC con amplificatore differenziale

- Amplificatore cuffie TI® NE5532 Premium (supporta cuffie fino a 600 Ohm)

- Tecnologia Direct Drive

- Copertura schermata EMI

- Schermatura isolata PCB

• 6 x connettori SATA3 6,0 Gb/s Intel® Z87, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e Hot Plug
• 2 x connettori SATA3 6,0 Gb/s ASMedia ASM1061, supporta le funzioni NCQ, AHCI e Hot Plug (il connettore SATA3_A2 è condiviso con la porta eSATA)
• 1 x connettore eSATA ASMedia ASM1061, supporta le funzioni NCQ, AHCI, Hot Plug e Port Multiplier

Connet-

tore

• 1 x header IR
• 1 x header porta COM
  • 1 x header LED di alimentazione
• 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
• 3 x connettori ventola chassis (1 x 4 pin, 2 x 3 pin)

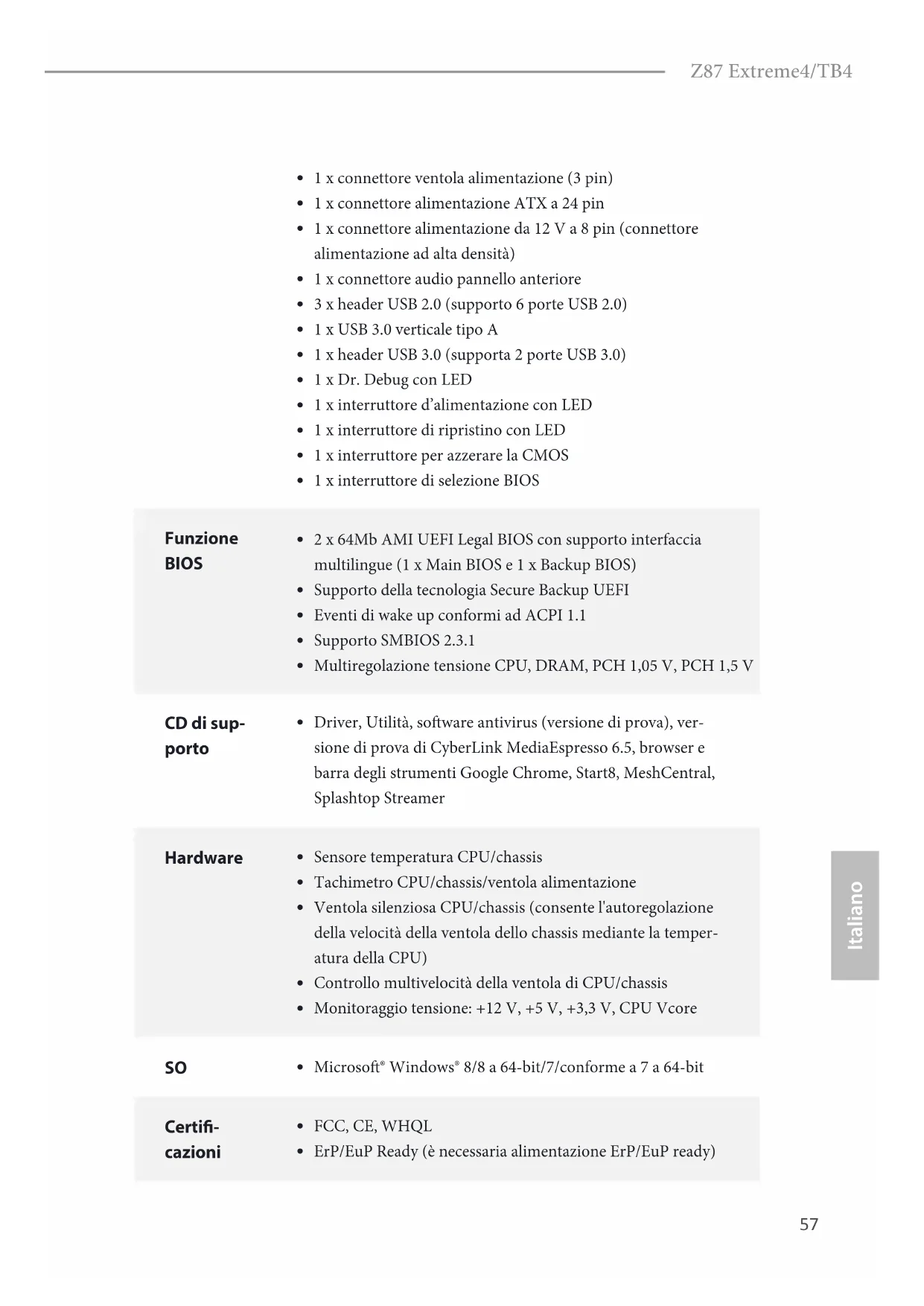

• 1 x connettore ventola alimentazione (3 pin)
• 1 x connettore alimentazione ATX a 24 pin
- 1 x connettore alimentazione da 12 V a 8 pin (connettore alimentazione ad alta densità)
• 1 x connettore audio pannello anteriore
- 3 x header USB 2.0 (supporto 6 porte USB 2.0)
• 1 x USB 3.0 verticale tipo A
• 1 x header USB 3.0 (supporta 2 porte USB 3.0)
- 1 x Dr. Debug con LED
• 1 x interruttore d'alimentazione con LED
• 1 x interruttore di ripristino con LED
• 1 x interruttore per azzerare la CMOS
• 1 x interruttore di selezione BIOS

Funzione BIOS

• 2 x 64Mb AMI UEFI Legal BIOS con supporto interfaccia multilingue (1 x Main BIOS e 1 x Backup BIOS)
  • Supporto della tecnologia Secure Backup UEFI
  • Eventi di wake up conformi ad ACPI 1.1
  • Supporto SMBIOS 2.3.1
  • Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V

CD di sup- porto

- Driver, Utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer

Hardware

• Sensore temperatura CPU/chassis
  • Tachimetro CPU/chassis/ventola alimentazione
• Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)
• Controllo multivelocità della ventola di CPU/chassis
  • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

- Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit

Certificazioni

- FCC, CE, WHQL - ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^® a 32 bit. I sistemi operativi Windows ^® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^® non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 15)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Il pulsante per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 21)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione

(PLED1 a 3 pin)

(vedere pag. 1, n. 20)

Connettori Serial ATA3

(SATA3_0_1:

vedere pag.1, n. 10)

(SATA3_2_3:

vedere pag. 1, n. 11)

(SATA3_4_5:

vedere pag. 1, n. 12)

(SATA3_A1_A2:

vedere pag.1, n. 9)

SATA3 0 1S SATA3 4A 5 SATA3 2 3

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

Questi otto connettori SATA3 supportano cavi di trasmissione dati SATA per i dispositivi d'archiviazione interni velocità di trasferimento dati fino a 6,0 Gb/s. Se la porta eSATA sul pannello posteriore I/O è collegata, il connettore SATA3_A2 interno non funzionerà. Per ridurre al minimo il tempo d'avvio, usare le porte SATA Intel * Z87 (SATA3_0) per i dispositivi di'avvio.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1, n. 23)

(USB4_5 a 9 pin)

(vedere pag. 1, n. 24)

(USB6_7 a 9 pin)

(vedere pag. 1, n. 25)

Oltre alle due porte USB 2.0 standard del pannello I/O, questa scheda madre è dotata di tre collettori. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_4_5 a 19 pin)

(vedere pag. 1, n. 8)

(USB3_6)

(vedere pag. 1, n. 22)

Oltre alle quattro porte USB 3.0 sul pannello I/O, vi sono un connettore e una porta su questa scheda madre. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 28)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 18)

Collegare l'altoparlante dello chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 16)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 3 pin)

(vedere pag. 1, n. 30)

(CHA_FAN3 a 3 pin)

(vedere pag. 1, n. 29)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 1)

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

(CPU_FAN2 a 3 pin) (vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1, n. 26)

Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 27)

Questo header COM1 supporta un modulo di porta seriale.

1.5 Interruttori intuitivi

La scheda madre è dotata di tre interruttori intuitivi: Interruttore d'alimentazione, interruttore di ripristino ed interruttore Clear CMOS, che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema o cancellare i valori CMOS.

Interruttore d'alimentazione (PWRBTN) (vedere pag. 1, n. 17)

L'interruttore d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Interruttore di ripristino (RSTBTN) (vedere pag. 1, n. 19)

L'interruttore di ripristino consente di ripristinare rapidamente il sistema.

Interruttore Clear CMOS (CLRCBTN) (vedere pag. 1, n. 13)

L'interruttore Clear CMOS consente di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Interruttore selezione BIOS (BIOS_SEL1) (vedere pag. 1 n. 14)

L'interruttore di selezione BIOS consente di riavviare il sistema dal BIOS A o dal BIOS B.

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato, basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEPI Setup Utility per duplicare una copia dei file BIOS sul BIOS primario per garantire il funzionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED o BIOS_B_LED) per identificare quale BIOS è attualmente attivato.
