KULLANIM KILAVUZU BLS713 MAKITA

• Sıçrayan parçalardan yaralanmayı önlemek için kesim bittikten sonra bıçak tamamen durana kadar testere başını daima aşağıda tutun.

• Kızaklı kesme sırasında önce taşıyıcıyı tamamen çekin ve kola bastırın, ardından taşıyıcıyı kılavuz bariyeri boyunca itin.

• Sadece AB lkeleri iηin Elektrik donanımını ve batarya kutusunu evsel atıklarla birlikte bertaraf etmeyiniz! Atık elektrik ve elektronik donanımlar ile ilgili 2002/96/EC sayılı Avrupa Direktifi ile atık pil ve akümülatörlerle ilgili 2006/66/EC sayılı Avrupa Direktifi ulusal yasalarda bu Direktifin uygulanmasına yönelik düzenlemeler uyarınca, kullanım ömrünü tamamlayan elektrik donanımı ve batarya kutusu ayrı olarak toplanıp tekrar kullanılmak üzere çevreye uyumlu bir yeniden işleme tesisine gönderilmelidir.

Tomoyasu Kato Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN TÜRKÇE (Orijinal Talimatlar) Genel görünüşün açıklanması

Durdurucu pim Cıvata Ayar cıvatası Kırmızı bölüm Düğme Batarya kartuşu Yıldız işareti Bıçak siperi Bıçak siperi A Bıçak siperi B Ayar vidası Kesim tahtası Testere bıçağı Bıçak dişleri Sola eğimli kesim Düz kesim Kılavuz bariyeri Dönüş kaidesi Dönüş tablasının üst yüzeyi Bıçak çevresi Ayar vidası Durdurucu kol İşaretçi Gönye ölçeği Kilitleme kolu Kavrama Kol Serbest bırakma düğmesi

Eğim ölçeği Kol Vida Anahtar tetik Güvenlik kilidi düğmesi Asma kilit deliği Anahtar tutucu Boru tutucu Orta kapak Lokma anahtarı Altıgen cıvata Güvenlik kapağı Mil kilidi Bıçak kılıfı Altıgen cıvata (sol) Dış flanş İç flanş Toz torbası Toz toplama başlığı Bağlama elemanı Destek Vidalı kol Vidalı çubuk Tutucu Tutucu mekanizması Vidalı topuz

Çıkıntı Vidalı mil Kaide Çubuk 12 Sıkıştırma vidası 52/38° kartonpiyer 45° kartonpiyer 45° içbükey kartonpiyer İç köşe Dış köşe 15 mm (5/8”) üzeri 420 mm (161/2”) üzeri Delikler Ayar plakası Bıçakla oluk kesme Üçgen cetvel Kol tutucu 0° eğimli açı ayarlama cıvatası Sola 45° eğimli açı ayarlama cıvatası 76 Limit işareti 77 Fırça tutucu kapağı 78 Tornavida

45° (sol ve sağ) 57° (sağ) Eğim açısı 45° (sol)

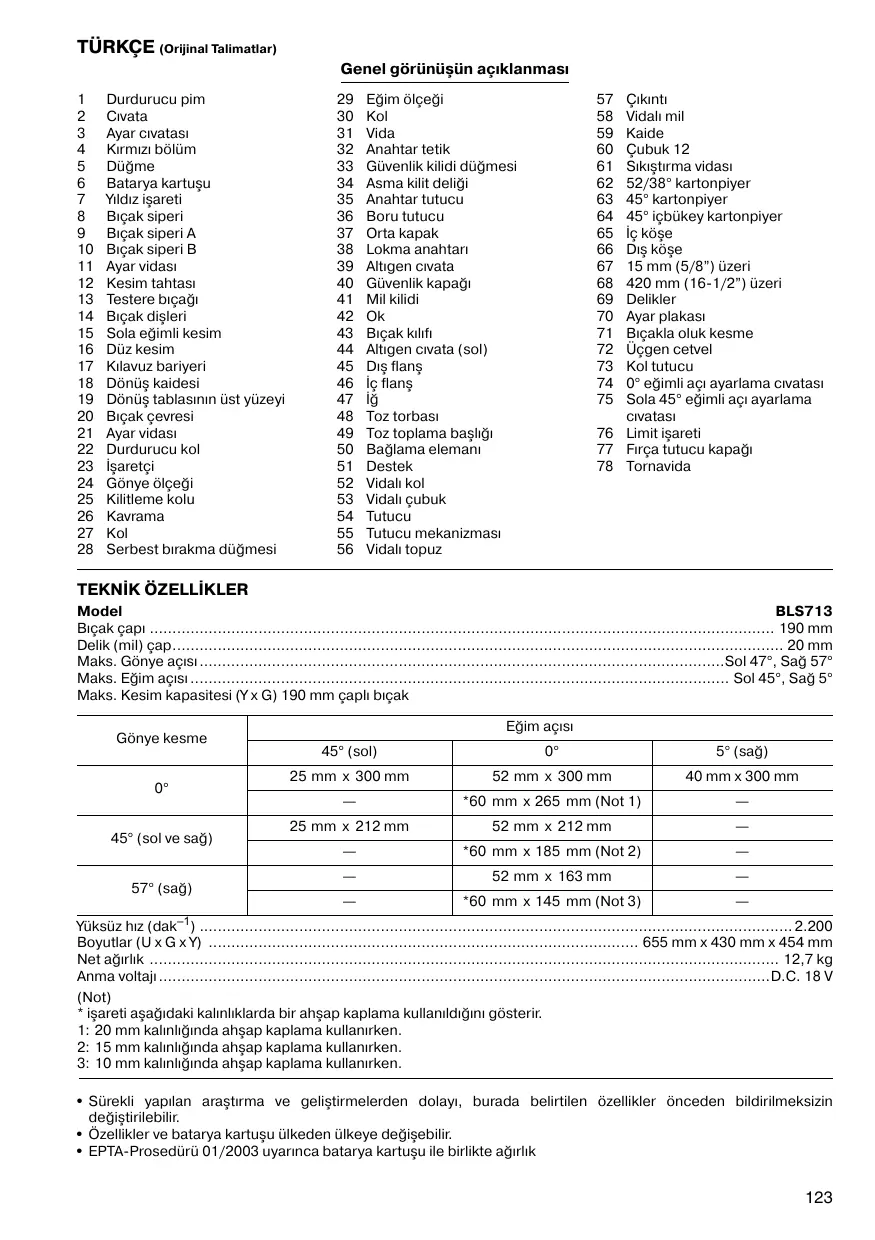

Yüksüz hız (dak–1) ................................................................................................................................... 2.200 Boyutlar (U x G x Y) ............................................................................................... 655 mm x 430 mm x 454 mm Net ağırlık ........................................................................................................................................... 12,7 kg Anma voltajı .......................................................................................................................................D.C. 18 V (Not)

• işareti aşağıdaki kalınlıklarda bir ahşap kaplama kullanıldığını gösterir. 1: 20 mm kalınlığında ahşap kaplama kullanırken. 2: 15 mm kalınlığında ahşap kaplama kullanırken. 3: 10 mm kalınlığında ahşap kaplama kullanırken.
• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.
• EPTAProsedürü 01/2003 uyarınca batarya kartuşu ile birlikte ağırlık

ENE0761 Kullanım amacı Bu alet, ahşap malzemede düz ve gönyeli hassas kesimler yapmak için tasarlanmıştır. GEA0101 Genel Elektrikli Alet Güvenliği UYARI! Tüm güvenlik uyarılarını ve tüm talimat ları okuyun. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Tüm uyarıları ve talimatları ileride başvurmak için saklayın. ENB1182 ALETLE İLGİLİ EK GÜVENLİK KURALLARI

Koruyucu gözlük takın. Ellerinizi testere bıçağının hareket alanından uzak tutun. Alet durdurulduktan sonra durana kadar boşta dönen bıçağa temastan sakının. Ciddi yaralanmalara sebep olabilir. Koruma siperleri yerine takmadan testereyi kullanmayın. Her kullanımdan önce bıçağın koruma siperinin doğru bir şekilde kapatılıp kapatılmadığını kontrol edin. Bıçağın koruma siperi serbest bir şekilde hareket etmiyor anında kapanmıyorsa testereyi kullanmayın. Bıçağın koruma siperini asla açık konumda kalacak şekilde sıkıştırmayın ve bağlamayın. Hiçbir işlemi iş parçasını sabitlemeden gerçekleştirmeyin. Tüm işlemler sırasında iş parçası dönüş kaidesine ve kılavuz bariyerine mengene ile sıkıca sabitlenmeli. İş parçasını sabitlemek için asla elinizi kullanmayın. Bir şeye ulaşmak için testere bıçağının yakınına yaklaşmayın. İş parçasını taşımak ve ayarları değiştirmek için aleti kapatıp testere bıçağının durmasını bekleyin. Bıçağı değiştirmeden veya herhangi bir servis işlemi yapmadan önce bataryayı çıkarın. Aleti taşımadan önce hareket eden tüm parçaları sabitleyin. Kesici kafanın aşağı sabitlenmesini sağlayan durdurucu pim sadece taşıma ve saklama amacıyla kullanılmalı, hiçbir kesim işlemi sırasında kullanılmamalıdır. Aleti, alev alabilir sıvı ve gazların bulunduğu ortamlarda kullanmayın. Aletin elektrikle çalışması sonucu, alev alabilir sıvı gazlara maruziyet halinde patlama olabilir ya da yangın çıkabilir. Kullanmadan önce bıçakta çatlak ya da hasar olup olmadığını dikkatlice kontrol edin. Çatlak ya da hasarlı bıçağı hemen değiştirin. Sadece bu alete uygun olan flanşları kullanın. Mil, flanş (özellikle montaj yüzeyi) ve cıvatalara zarar gelmemesine dikkat edin. Bu parçalara zarar gelirse bıçak kırılabilir. Dönüş kaidesinin iyice sabitlendiğinden, kullanım sırasında hareket etmeyeceğinden emin olun. Güvenliğiniz için, kullanımdan önce tezgahın üstündeki küçük parçaları vb.ni kaldırın.

16. Çivileri kesmeyin. İşlemden önce iş parçasının

üzerinde çivi olup olmadığını kontrol edin ve varsa hepsinin çıkarın.

17. Anahtar açılmadan önce şaft kilidinin serbest

olduğundan emin olun.

18. Bıçağın en düşük konumda dönüş kaidesine

temas etmediğinden emin olun.

19. Tutamağı elinizle sıkıca tutun. Başlatma ve

durma sırasında testerenin hafifçe yukarı veya aşağı hareket ettiğini unutmayın.

20. Anahtar açılmadan önce bıçağın iş parçasına

temas etmediğinden emin olun.

21. Aleti iş parçası üzerinde kullanmadan önce bir

müddet çalıştırın. İyi takılmamış veya tam dengelenmemiş bir bıçağın belirtileri olan vibrasyon ya da sallanma olup olmadığına bakın.

22. Kesmeden önce bıçak tam hıza ulaşana kadar

23. Anormal bir durum fark ederseniz kullanımı

24. Tetiği açık konumda kilitlemeye çalışmayın.

25. Özellikle tekrar eden, monoton işlemler

sırasında dikkatinizin dağılmamasına dikkat edin. Kendinizi güvende sanma yanılgısına düşmeyin. Bıçaklar son derece tehlikelidir.

26. Daima bu kılavuzda tavsiye edilen aksesuarları

kullanın. Zımpara taşı gibi uygun olmayan aksesuarların kullanımı yaralanmaya sebep olabilir.

27. Testereyi tahta dışındaki malzemeleri kesmek

28. Kesme işlemi sırasında gönye kesme

makinesini bir toz toplama aygıtına bağlayın.

29. Testere bıçaklarını kesilecek malzemeye

30. Yarma işlemi sırasında dikkatli olun.

31. Kesim tahtası aşındığında yenisiyle değiştirin.

32. Yüksek hız çeliğinden üretilmiş testere

bıçaklarını kullanmayın.

33. Kullanım sırasında oluşan bazı tozlar kansere,

doğum kusurlarına ya da diğer üreme sorunlarına neden olduğu bilinen kimyasallar içerir. Bu kimyasallardan bazıları şunlardır:

• kurşun bazlı boyayla boyanmış malzemelerden kaynaklanan kurşun,
• kimyasal işlem görmüş keresteden kaynaklanan arsenik ve krom. Bu kimyasallara maruz kalmanızdan dolayı oluşacak risk, bu tip işleri ne sıklıkla yaptığınıza göre değişir. Bu kimyasallara maruziyetinizi azaltmak için: iyi havalandırılmış bir alanda ve mikroskobik parçacıkları filtrele mek için tasarlanmış toz maskeleri gibi onay lanmış güvenlik ekipmanları ile çalışın.

34. Çıkan gürültüyü azaltmak için, bıçağın daima

keskin ve temiz olduğundan emin olun.

35. Operatör kullanım, ayarlama ve makinenin

işleyişi konusunda yeterli eğitimi almış olmalıdır.

36. Doğru bir şekilde keskinleştirilmiş testere

bıçakları kullanın. Testere bıçağının üzerinde işaretli olan maksimum hıza dikkat edin.

37. Alet çalışırken ve testere başı henüz bekleme

konumuna geçmemişken kesilen parçaları veya iş parçasının diğer parçalarını kesim bölgesinden almaktan kaçının.

38. Sadece EN8471 standardına uygun olan,

üreticinin tavsiye ettiği testere bıçaklarını kullanın.

39. Testere bıçaklarına ya da pürüzlü malzemelere

dokunmanız gerektiğinde eldiven kullanın (testere bıçakları uygun olan durumlarda bir tutucu içinde taşınmalıdır). BU TALİMATLARI MUHAFAZA EDİNİZ. ENC0076

Batarya kartuşunu kullanmadan önce, tüm talimatları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun. Batarya kartuşunu demonte etmeyin. Çalışma süresi aşırı derecede kısalmışsa kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir. Gözünüze elektrolit kaçarsa, gözlerinizi temiz suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir. Batarya kartuşuna kısa devre yaptırmayın: (1) Terminallere herhangi bir iletken madde ile dokunmayın. (2) Batarya kartuşunu çivi, bozuk para gibi başka metal nesnelerin olduğu bir kutuda saklamayın. (3) Batarya kartuşunun suyla ya da yağmurla temas etmesine izin vermeyin. Kısa devre, büyük bir akım akışına, aşırı ısınmaya, olası yanıklara hatta bataryanın bozulmasına yol açabilir. Aleti ve batarya kartuşunu sıcaklığın 50°C’yi geçtiği ortamlarda saklamayın. Aşırı derecede hasar görmüş ya da tamamen kullanılamaz durumda olsa bile batarya kartuşunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir. Bataryayı düşürmemeye ve çarpmamaya dikkat edin. Hasarlı bataryayı kullanmayın. BU TALİMATLARI MUHAFAZA EDİNİZ. Maksimum batarya ömrü için ipuçları

Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıflamaya başladığını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin. Tam dolu bir batarya kartuşunu asla yeniden şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır. Batarya kartuşunu 10°C – 40°C oda sıcaklığında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin. KURULUM Tezgahın montajı Alet gönderildiğinde, durdurucu bir pim tutamağı aşağı indirilmiş konumda kilitli tutar. Tutamağı hafifçe aşağı doğru bastırıp aynı anda durdurucu pimi çekerek, durdurucu pimi serbest bırakın. (Şek. 1) UYARI:

• Aletin destek yüzeyinin üzerine gelmemesine dikkat edin. Gönye kesme makinesinin kesim sırasında destek yüzeyine gelmesi, kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara sebep olabilir. Bu alet iki cıvata ile aletin kaidesi üzerindeki cıvata delikleri kullanılarak düz ve sabit bir yüzeye tutturul malıdır. Bu, kaymayı ve olası yaralanmaları önlemeye yardımcı olacaktır. (Şek. 2) Ayar cıvatasını saat yönünde veya saatin aksi yönde döndürerek aletin sabit durması için zemin yüzeyi ile temas etmesini sağlayın. (Şek. 3)

• Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Aletin kapatılmaması ve batarya kartuşunun çıkarılmaması istemsiz olarak aletin başlatılması sonucu ciddi kişisel yaralanmalara neden olabilir. Batarya kartuşunun takılması ve çıkarılması (Şek. 4)
• Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın.
• Batarya kartuşunu çıkarmak için, kartuşun ön tarafındaki düğmeyi kaydırarak kartuşu aletten çıkarın.
• Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuvanın çentiği ile hizalayın ve yerine oturtun. Tık sesi duyulana kadar itip yerine tam oturmasını sağlayın. Düğmenin üst tarafındaki kırmızı bölüm görünüyorsa tam yerine kilitlenmemiş demektir. Kırmızı bölüm görünmeyecek şekilde tam olarak oturtun. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir.
• Batarya kartuşunu kullanırken güç kullanmayın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir. Batarya koruma sistemi (Yıldız işaretli batarya kartuşu) (Şek. 5) Yıldız işaretli batarya kartuşu bir koruma sistemi ile donatılmıştır, bu sistem çıkış gücünü otomatik olarak keserek uzun hizmet ömrü sağlar. Alet ve/veya batarya için aşağıdaki durumlar söz konusu olduğunda aletin işleyişi durur. Bu, koruma sisteminin etkinleştirilmesi sonucu oluşu ve alette bir sorun olduğunu göstermez.
• Alet aşırı yüklendiğinde: Bu durumda, anahtar tetiği serbest bırakın ve aşırı yüklenmenin sebebini ortadan kaldırıp, aleti yeniden başlatmak için anahtar tetiği çekin.

• Batarya hücreleri ısındığında: Anahtar tetiğin herhangi bir hareketinde motor hareket etmeyecektir. Bu durumda, aleti kullanmayı bırakın ve batarya kartuşunu aletten çıkarıp soğumasını bekleyin veya şarj edin.
• Kalan batarya kapasitesi düşük olduğunda: Anahtar tetiğin herhangi bir hareketinde motor hareket etmeyecektir. Bu durumda, batarya kartuşunu aletten çıkarın ve şarj edin. Bıçak siperi bu şekilde konumlandırıldığında, temizlik tam ve etkin olarak gerçekleştirilebilir. Temizlik tamam landığında, yukarıdaki işlemler tersten izleyin ve cıvata ları sıkılayın. Bıçak siperini tutan yayı çıkarmayın. Siper eskime ya da UV ışınlara maruz kalma sonucu hasar görürse, yeni bir siper almak için Makita servisinize başvurun. SİPERİ DEVRE DIŞI BIRAKMAYIN VE ÇIKARMAYIN. Bıçak siperi Kesimin çıkış tarafında yarılmaları azaltmak için, bu alet dönüş tablasında kesim tahtaları ile birlikte sunulmuştur. Kesim tahtaları testere bıçağı kesim tahtaları ile temas etmeyecek şekilde fabrikada ayarlanmıştır. Kullanmadan önce, kesim tahtalarını aşağıdaki gibi ayarlayın: Önce, batarya kartuşunu çıkartın. Kesim tahtasını tutan tüm vidaları (sağda ve solda 2’şer adet) gevşetin. Kesim tahtaları elle kolayca hareket ettirilebilecek kadar sıkılayın. Kolu tam aşağıya indirin ve kolu bu pozisyonda kilitlemek için durdurucu pimi ittirin. Kızak uçlarını sabitleyen iki sıkıştırma vidasını gevşetin. Taşıyıcıyı tamamen kendinize doğru çekin. Kesim tahtalarını, sadece bıçağın dişlerine temas edecek şekilde ayarlayın. Ön vidaları sıkılayın (çok fazla sıkıştırmayın). Taşıyıcıyı kılavuz bariyerine doğru tam olarak itin ve kesim tahtalarını, sadece bıçağın dişlerine temas edecek şekilde ayarlayın. Arka vidaları sıkılayın (çok fazla sıkıştırmayın). Kesim tahtalarını ayarladıktan sonra durdurucu pimi serbest bırakıp kolu kaldırın. Ardından tüm vidaları iyice sıkın. Avrupa ülkeleri dışındaki diğer tüm ülkeler için (Şek. 6) Kolu indirirken, bıçak siperi otomatik olarak kalkar. Siper yaylı olduğu için kesim tamamlanıp kol kaldırıldığında orijinal konumuna döner. UYARI:
• Bıçak siperini veya sipere bağlı olan yayı asla devre dışı bırakmayın ve çıkarmayın. Siperin devre dışı bırakılması sonucu açıkta kalan bıçak kullanım sırasında ciddi kişisel yaralanmalara neden olabilir. Kişisel güvenliğinizi korumak için, bıçak siperini daima iyi durumda muhafaza edin. Bıçak siperinin işleyişinde herhangi bir düzensizlik görülürse hemen düzeltilme lidir. Siperin yaylı geri dönüş hareketini kontrol edin. UYARI:
• Bıçak siperi ya da yayı hasarlı, arızalı ya da çıkmış ise aleti asla kullanmayın. Hasarlı, arızalı ya da çıkmış bir siperle aletin kullanılması ciddi kişisel yaralanmalara neden olabilir. Avrupa ülkeleri için (Şek. 7) Kolu indirirken, bıçak siperi A otomatik olarak kalkar. Bıçak siperi B bir iş parçasına temas ettiğinde kalkar. Siperler yaylı olduğu için kesim tamamlanıp kol kaldırıldığında orijinal konumuna döner. UYARI:
• Bıçak siperini veya sipere bağlı olan yayı asla devre dışı bırakmayın ve çıkarmayın. Siperin devre dışı bırakılması sonucu açıkta kalan bıçak kullanım sırasında ciddi kişisel yaralanmalara neden olabilir. Kişisel güvenliğinizi korumak için, daima iyi durumda muhafaza edin. işleyişinde herhangi bir düzensizlik düzeltilmelidir. Siperlerin yaylı geri kontrol edin. bıçak siperlerini Bıçak siperlerinin görülürse hemen dönüş hareketini UYARI:
• Bıçak siperi ya da yayı hasarlı, arızalı ya da çıkmış ise aleti asla kullanmayın. Hasarlı, arızalı ya da çıkmış bir siperle aletin kullanılması ciddi kişisel yaralanmalara neden olabilir. Şeffaf bıçak siperi kirlenirse ya da testereden çıkan tozların yapışması sonucu bıçak ya da iş parçası görünemez hale gelirse, batarya kartuşunu çıkarın ve siperi nemli bir bezle temizleyin. Plastik siper üzerinde çözücü ya da petrol bazlı temizleyiciler kullanmayın, aksi takdirde siper hasar görebilir. Bıçak siperi kirlenirse ve düzgün çalışması için temizlenmesi gerekirse aşağıdaki adımları izleyin: Alet kapalı konumdayken ve batarya kartuşları çıkarıldıktan sonra, orta kapağı tutan altıgen cıvataları gevşetmek için aletle birlikte sağlanan lokma anahtarını kullanın. Altıgen somunu saatin aksi yönde döndürerek gevşetin, bıçak siperini ve orta kapağı kaldırın. (Şek. 8)

Kesim tahtasını konumlandırma (Şek. 9 ve 10) ÖNEMLİ NOT:

• Eğim açısını ayarladıktan sonra kesim tahtalarının doğru bir şekilde ayarlandığından emin olun. Kesim tahtalarının doğru ayarlanması iş parçasının doğru bir şekilde desteklenmesine yardımcı olarak iş parçasının yarılma riskini azaltır. Maksimum kesme kapasitesinin sağlanması (Şek. 11 ve 12) Bu alet 190 mm’lik testere bıçağı için maksimum kesme kapasitesi sağlamak için fabrikada ayarlanmıştır. Herhangi bir ayarlama yapmadan önce batarya kartuşunu çıkarın. Yeni bir bıçak takarken, bıçağın alt limit pozisyonunu kontrol edin ve gerekirse, aşağıdaki gibi ayarlayın: Önce, batarya kartuşunu çıkartın. Taşıyıcıyı kılavuz bariyerine doğru tam olarak itin ve kolu tam olarak aşağı indirin. Ayar cıvatasını çevirmek için lokma anahtarını kullanın ve kılavuz bariyerinin ön yüzü ile dönüş kaidesinin ön yüzünün kesiştiği noktada bıçağın çevresi dönüş kaidesinin üst yüzeyinin altından hafifçe uzanana kadar çevirin. Batarya kartuşunu çıkarın ve kolu sürekli aşağıda tutup bıçağın alt kaidenin herhangi bir parçasına dokunmadığına emin olmak için bıçağı elle döndürün. Gerekirse yeniden hafifçe ayarlayın. UYARI:
• Yeni bir bıçak taktıktan sonra ve batarya kartuşu takılmadan önce, kol tam olarak aşağı indirildiğinde bıçağın alt kaidenin herhangi bir parçasına dokunmadığına emin olun. Bıçak kaide ile temas ederse geri tepmeye neden olabilir ve ciddi kişisel yaralanmalara yol açabilir. Durdurucu kol (Şek. 13) Bıçağın alt limit konumu durdurucu kol ile kolayca ayarlanabilir. Ayarlamak için, durdurucu kolu şekilde gösterildiği gibi ok yönünde hareket ettirin. Ayar vidasını, kol tam olarak aşağı indirildiğinde bıçak istenen konumda duracak şekilde ayarlayın. Gönye açısının ayarlanması (Şek. 14) Kavrama kolunu saatin aksi yönde döndürerek gevşetin. Kilitleme koluna bastırarak dönüş kaidesini çevirin. Kavrama kolunu işaretçi gönye ölçeği üzerinde istenilen açıyı gösterecek şekilde yerleştirdikten sonra kavrama kolunu saat yönünde çevirerek iyice sıkıştırın. DİKKAT:
• Gönye açısını değiştirdikten sonra, kavrama kolunu iyice sıkıştırarak dönüş kaidesini sabitleyin. ÖNEMLİ NOT:
• Dönüş kaidesini çevirirken, kolu tam olarak yukarı kaldırdığınızdan emin olun. Gönye açısının ayarlanması (Şek. 15 ve 16) Gönye açısını ayarlamak için, aletin arkasındaki kolu saatin aksi yönde çevirerek gevşetin. İşaretçi, eğim ölçeği üzerinde istenen açıyı gösterene kadar testere bıçağını eğmek için kolu sola doğru itin. Ardından, kolu sabitlemek için saat yönünde döndürerek iyice sıkın. Bıçağı sağa doğru eğmek için, kolu gevşettikten sonra bıçağı hafifçe sola doğru eğerek aletin arkasındaki serbest bırakma düğmesini itin. Serbest bırakma düğmesine basarak testere bıçağını sağa doğru eğin. DİKKAT:
• Eğim açısını değiştirdikten sonra, mutlaka kolu saat yönünde döndürerek sıkıştırın. ÖNEMLİ NOT:
• Testere bıçağını eğerken kolun tam olarak yukarı kalkmış olduğundan emin olun.
• Eğim açılarını değiştirirken, “Kesim tahtasını konumlandırma” bölümünde açıklandığı şekilde kesim tahtalarını konumlandırdığınızdan emin olun. Kol konumunun ayarlanması (Şek. 17) Kol tam olarak sıkılmadığında 30°’lik açılarla konumu değiştirilebilir. Aletin arkasında kolu sabitleyen vidayı gevşetin ve çıkarın. Kolu çıkarın ve hafifçe üst seviyede olacak şekilde yeniden takın. Kolu vida ile iyice sıkılayın. Anahtar işlemi Avrupa ülkeleri için (Şek. 18) Anahtar tetiğin kaza sonucu çekilmesini önlemek için, bir güvenlik kilidi düğmesi sunulmuştur. Aleti başlatmak için güvenlik kilidi düğmesine bastırın ve anahtar tetiği çekin. Durdurmak için anahtar tetiği bırakın. UYARI:
• Batarya kartuşunu alete takmadan önce, anahtar tetiğin düzgün çalıştığından ve bırakıldığında “OFF” (KAPALI) pozisyona döndüğünden emin olun. Güvenlik kilidi düğmesine basmadan anahtar tetiği sıkıca çekmeyin. Bu, anahtarın kırılmasına neden olabilir. Anahtarı düzgün bir şekilde çalışmayan bir aletle işlem yapmak kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara neden olabilir. Anahtar kilitte aleti kilitlemek için bir asma kilit deliği bulunur. Avrupa ülkeleri dışındaki diğer tüm ülkeler için (Şek. 19) Anahtar tetiğin kaza sonucu çekilmesini önlemek için, bir güvenlik kilidi düğmesi sunulmuştur. Aleti başlatmak için güvenlik kilidi düğmesine bastırın ve anahtar tetiği çekin. Durdurmak için anahtar tetiği bırakın. UYARI:
• Batarya kartuşunu alete takmadan önce, anahtar tetiğin düzgün çalıştığından ve bırakıldığında “OFF” (KAPALI) pozisyona döndüğünden emin olun. Güvenlik kilidi düğmesine basmadan anahtar tetiği sıkıca çekmeyin. Bu, anahtarın kırılmasına neden olabilir. Anahtarı düzgün bir şekilde çalışmayan bir aletle işlem yapmak kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara neden olabilir. Anahtar kilitte aleti kilitlemek için bir asma kilit deliği bulunur. UYARI:
• Şank ya da kablo çapı 6,35 mm’den (1/4”) küçük kilitler kullanmayın. Küçük bir şank ya da kablo aleti tam olarak kapalı konumda kilitleyemeyebilir ve istem dışı olarak çalışma sonucu ciddi kişisel yaralanmalar oluşabilir.
• Anahtar tetiği tam olarak çalışmayan bir aleti ASLA kullanmayın. Anahtarı çalışmayan bir alet SON DERECE TEHLİKELİ’dir ve kullanıma devam edilmeden önce onarılmalıdır, akdi takdirde ciddi kişisel yaralanmalara yol açabilir.
• Güvenliğiniz için, bu alet istem dışı başlatmayı önlemek için bir güvenlik kilidi ile donatılmıştır. Güvenlik kilidi düğmesine basmadan sadece anahtar tetik çekildiğinde çalışan bir aleti ASLA kullanmayın. Tamir edilmesi gereken bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir. Daha fazla kullanmadan ÖNCE tamir ettirmek için aleti bir Makita servisine götürün.
• ASLA güvenlik kilidini bantlayarak ya da başka bir yöntemle devre dışı bırakmaya çalışmayın. Güvenlik kilidi devre dışı bırakılmış bir anahtar, istem dışı çalışmaya ve ciddi kişisel yaralanmalara neden olabilir. MONTAJ UYARI:
• Alet üzerinde çalışmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Aletin kapatılmaması ve batarya kartuşunun çıkarılmaması ciddi kişisel yaralanmalara neden olabilir. Lokma anahtarının saklanması (Şek. 20) Lokma anahtarı şekilde gösterildiği gibi muhafaza edilir. Lokma anahtarı gerektiğinde, anahtar tutucudan çekilip çıkarılabilir. Lokma anahtarı kullanıldıktan sonra anahtar tutucuya konarak saklanabilir. Testere bıçağının takılması ve çıkarılması UYARI:
• Bıçağı takmadan ya da çıkarmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Aletin istem dışı olarak başlatılması ciddi kişisel yaralanmalara neden olabilir.

• Bıçağı takmak ve çıkarmak için sadece Makita marka lokma anahtarı kullanın. Aksi takdirde altıgen somun aşırı derecede ya da yetersiz sıkılabilir. Bu da yaralanmalara yol açabilir. Durdurucu pimi iterek tutamağı kaldırılmış konumda kil itleyin. (Şek. 21) Bıçağı çıkarmak için orta kapağı tutan altıgen somunu saatin aksi yönde çevirerek gevşetmek için lokma anahtarını kullanın. Bıçak siperini ve orta kapağı kaldırın. (Şek. 22) İği kilitlemek için şaft kilidine bastırın ve altıgen somunu saat yönünde çevirerek gevşetmek için lokma anahtarını kullanın. Ardından altıgen cıvatayı, dış flanşı ve bıçağı çıkarın. (Şek. 23) NOT:
• İç flanş çıkartılırsa, çıkıntısı bıçağın dış tarafına bakacak şekilde iğin üzerinde taktığınızdan emin olun. Flanş yanlış bir şekilde takılırsa makineye sürtünür. Bıçağı takmak için, dikkatli bir şekilde iğin üzerine monte edin ve bıçağın yüzeyindeki okun yönünün bıçak kılıfı üzerindeki okun yönü ile aynı olduğundan emin olun. Dış flanşı ve altıgen somunu takın ve şaft kilidine basılı tutarken altıgen somunu (sol tarafta) saatin aksi yönde çevirerek sıkılamak için lokma anahtarını kullanın. Bıçak siperini ve orta kapağı orijinal yerlerine takın. Ardından orta kapağı sabitlemek için altıgen somunu saat yönünde çevirerek sıkılayın. Durdurucu pimi çekerek tutamağı kaldırılmış konumdan çıkarın. Bıçak siperinin düzgün bir şekilde hareket ettiğinden emin olmak için tutamağı indirin. Kesim yapmadan önce şaft kilidinin iği serbest bıraktığından emin olun. (Şek. 24 ve 25) Toz torbası (aksesuar) (Şek. 26) Bağlama elemanını takmak için, bağlama elemanının üst ucu ile toz torbasının üzerindeki üçgen işaretini hizalayın. Toz torbası kullanımı, kesim işlemlerinin temiz, toz toplamanın da kolay bir şekilde yapılmasını sağlar. Toz torbasını toz oluğuna takın. Toz torbasının yarısı dolduğunda toz torbasını aletten ayırın ve bağlama elemanını çekip çıkarın. Toz torbasının içine yapışan parçacıkların da çıkması için torbaya hafifçe vurarak içindekileri boşaltın. NOT:
• Makinenize bir elektrikli süpürge bağlarsanız daha temiz çalışabilirsiniz. İş parçasının sabitlenmesi (Şek. 27) UYARI:
• İş parçasını daima doğru tip vida kullanarak sabitlemek oldukça önemlidir. Aksi takdirde ciddi kişisel yaralanmalar, alet ve/veya iş parçası üzerinde hasar oluşabilir.
• Bir kesme işleminden sonra bıçak tam olarak durmadan önce bıçağı kaldırmayın. Boşta dönen bıçağın kalkması ciddi kişisel yaralanmalara ve iş parçasına zarar gelmesine neden olabilir.

• Testerenin destek kaidesinden daha uzun bir iş parçasını keserken, destek kaidesinin dışında kalan kısmın tamamının desteklendiğinden ve malzeme seviyesi ile aynı yüksekliğin korunduğundan emin olun. İş parçasının doğru bir şekilde desteklenmesi bıçağın sıkışmasının ve kişisel yaralanmayla sonuçlanabilecek olası geri tepmelerin önlenmesine yardımcı olur. İş parçasını sabitlemek için sadece dikey ve/veya yatay vida yeterli olmayabilir. İnce malzemeler eğilebilir. Bıçağın sıkışmasını ve olası bir GERİTEPMEYİ önlemek için iş parçasının tüm uzunluğunun desteklendiğinden emin olun. Dikey vida (Şek. 28) Dikey vida iki konumdan birine yerleştirilebilir: kılavuz bariyerinin ya da tutucu donanımın (isteğe bağlı aksesuar) sol veya sağ kısmına. Vidalı çubuğu kılavuz bariyerindeki ya da tutucu donanımdaki deliğe yerleştirin ve vidalı çubuğu sabitlemek için vidayı sıkılayın. Vidalı kolu iş parçasının kalınlığına ve şekline göre konumlandırın ve vidayı sıkarak vidalı kolu sabitleyin. Vidalı kolu sabitlemek için kullanılan vida kılavuz bariyerine temas ediyorsa vidayı, vidalı kolun diğer tarafına takın. Tutamağı tam olarak aşağı indirdiğinizde ve taşıyıcıyı yol boyunca çekerken veya iterken aletin hiçbir parçasının vidaya temas etmediğinden emin olun. Bazı parçalar vidaya temas ederse vidayı yeniden konumlandırın. İş parçasını kılavuz bariyere tam olarak bastırın ve kaideyi döndürün. İş parçasını istenen kesim konumunda konumlandırın ve vidalı topuz ile sıkıştırarak sabitleyin. UYARI:
• Tüm işlemler sırasında iş parçası dönüş kaidesine ve kılavuz bariyerine vida ile sıkıca sabitlenmelidir. İş parçası bariyere tam olarak sabitlenmezse malzeme kesim sırasında hareket ederek bıçağa zarar gelmesine neden olabilir, bu da malzemenin fırlamasına ve kontrolün kaybedilmesi sonucu ciddi kişisel yaralanmalara neden olabilir. Yatay vida (isteğe bağlı aksesuar) (Şek. 29) Yatay vida kaidenin sol tarafına monte edilebilir. Vidalı topuz saatin aksi yönde çevrilerek vida serbest bırakılır ve vida şaftı hızlı bir şekilde içeri ve dışarı hareket edebilir. Vidalı topuz saat yönünde çevrilirse vida sabitlenir. İş parçasını kavramak için, çıkıntılı kısım en üste gelene kadar vidalı topuzu yavaşça saat yönünde çevirin ve ardından iyice sıkılayın. Vidalı topuz zorlanırsa veya saat yönünde çevrilirken dışarı çekilirse, çıkıntılı kısım bir açıda durabilir. Bu durumda, vida serbest kalana kadar vidalı topuzu saatin aksi yönde çevirin, sonra yine yavaşça saat yönünde çevirin. Yatay vida ile sabitlenebilecek maksimum iş parçası genişliği 120 mm’dir. UYARI:
• İş parçasını ancak çıkıntılı kısım en üst konumdayken kavrayın. Aksi takdirde iş parçası yeterli bir şekilde sabitlenmeyebilir. Bu da iş parçasının fırlamasına, bıçağa zarar gelmesine veya kontrolün kaybedilmesine, sonuç olarak da KİŞİSEL YARALANMALARA sebep olabilir. Tutucular ve tutucu donanımı (isteğe bağlı aksesuarlar) (Şek. 30 ve 31) Tutucular ve tutucu donanımı iş parçalarını yatay olarak desteklemenin pratik bir yolu olarak iki taraftan birine takılabilir. Bu parçaları şekilde gösterildiği gibi takın. Ardından, tutucuları ve tutucu donanımını sabitlemek için vidaları sıkılayın. Uzun iş parçalarını keserken, tutucuçubuk donanımını kullanın (isteğe bağlı aksesuar). İki tutucu donanımı ve iki adet 12 no.lu çubuk içerir. UYARI:
• Doğru bir kesim ve alet kontrolünün kaybedilmesi tehlikesinin önlemek için uzun iş parçalarını daima dönüş kaidesinin üst yüzeyi ile aynı hizada olacak şekilde destekleyin. İş parçasının doğru bir şekilde desteklenmesi bıçağın sıkışmasının ve kişisel yaralanmayla sonuçlanabilecek olası geri tepmelerin önlenmesine yardımcı olur. KULLANIM ÖNEMLİ NOT:
• Kullanımdan önce, durdurucu pimi çekerek tutamağı alt konumdan çıkarın.
• Kesim sırasında tutamağa aşırı basınç uygulamayın. Fazla güç kullanılması motorun aşırı yüklenmesine ve/ veya kesim etkinliğinin düşmesine neden olabilir. Yumuşak bir kesim ve bıçak hızında önemli bir düşüş yaşanmaması için tutamağı sadece gereken oranda bir güçle aşağı doğru itin.
• Kesimi gerçekleştirmek için tutamağa hafifçe bastırın. Tutamağa güç kullanılarak basılırsa veya yatay güç uygulanırsa, bıçak titreşir ve iş parçasında bir iz (testere izi) bırakır, kesimin hassasiyeti zarar görür.
• Kızaklı kesme sırasında, taşıyıcıyı durdurmadan kılavuz bariyerine doğru hafifçe itin. Kesim sırasında taşıyıcı hareketi durursa, iş parçasında bir iz kalır ve kesimin hassasiyeti zarar görür. UYARI:
• Anahtar açılmadan önce bıçağın iş parçasına veya başka bir yere temas etmediğinden emin olun. Bıçak iş parçasına temas ederken alet çalıştırılırsa iş parçasında geri tepme ya da ciddi kişisel yaralanmalar oluşabilir.

Kalıp kesme (küçük iş parçalarını kesme) (Şek. 32) 52 mm yüksekliğe ve 97 mm genişliğe kadar olan iş parçaları aşağıdaki yöntemle kesilebilir. Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için kızak uçlarını sabitleyen iki sıkıştırma vidasını saat yönünde çevirerek gevşetin. İş parçasını uygun tipteki vidayla sabitleyin. Bıçak hiç bir şeyle temas etmeyecek konumdayken aleti çalıştırın ve bıçağı indirmeden önce tam hızına ulaşmasını bekleyin. Ardından, iş parçasını kesmek için bıçağı yavaşça en alt konuma indirin. Kesim tamamlandığında, aleti kapatın ve bıçağı en üst konuma döndürmeden önce BIÇAK TAM OLARAK DURANA KADAR BEKLEYİN. UYARI:

• Kızak uçlarını sabitleyen iki sıkıştırma vidasını iyice sıkılayarak taşıyıcının kullanım sırasında hareket etmemesini sağlayın. Kilitleme vidalarının yeterince sıkıştırılmaması kişisel yaralanmayla sonuçlanabilecek geri tepmelere neden olabilir.

Kızaklı (itmeli) kesme (geniş iş parçalarını kesme) (Şek. 33) Taşıyıcının rahat bir şekilde kayması için, kızak uçlarını sabitleyen iki sıkıştırma vidasını saatin aksi yönde çevirerek gevşetin. İş parçasını uygun tipteki vidayla sabitleyin. Taşıyıcıyı tamamen kendinize doğru çekin. Bıçak hiç bir şeyle temas etmeyecek konumdayken aleti çalıştırın ve bıçağın tam hızına ulaşmasını bekleyin. Tutamağa bastırın ve TAŞIYICIYI KILAVUZ BARİYERİ BOYUNCA İŞ PARÇASINA DOĞRU İTİN. Kesim tamamlandığında, aleti kapatın ve bıçağı en üst konuma döndürmeden önce BIÇAK TAM OLARAK DURANA KADAR BEKLEYİN. UYARI:

• Kızaklı kesme yaparken, önce taşıyıcıyı tamamen kendinize doğru çekin ve kola bastırın, ardından taşıyıcıyı kılavuz bariyeri boyunca itin. Taşıyıcı tamamen size doğru çekilmeden kesimi asla başlatmayın. Taşıyıcıyı tamamen kendinize doğru çekmeden kızaklı kesme yaparsanız beklenmeyen bir geri tepme meydana gelebilir ve ciddi kişisel yaralanmalar yaşanabilir.
• Kızaklı bir kesim yaparken taşıyıcıyı kendinize doğru çekmeye asla çalışmayın. Kesim sırasında taşıyıcıyı kendinize doğru çekmek beklenmeyen bir geri tepmeye ve ciddi kişisel yaralanmalara yol açabilir.
• Tutamak alt konumda kilitli iken asla kızaklı kesim yapmayın.
• Bıçak dönerken, taşıyıcıyı sabitleyen topuzu asla gevşetmeyin. Kesim sırasında taşıyıcının gevşek olması, beklenmeyen bir geri tepmeye ve ciddi kişisel yaralanmalara yol açabilir.

Önceki sayfalarda yer verilen ayarlanması” bölümüne bakın. “Gönye açısının

4. Eğimli kesme (Şek. 34)

Eğim açısını ayarlamak için kolu gevşetin ve testere bıçağını eğin (Önceki sayfalarda yer verilen “Gönye açısının ayarlanması” bölümüne bakın). Seçili eğim açısını güvenli bir şekilde sabitlemek için kolu iyice yeniden sıkıladığınızdan emin olun. İş parçasını bir vida ile sabitleyin. Taşıyıcının operatöre doğru geri çekildiğinden emin olun. Bıçak hiç bir şeyle temas etmeyecek konumdayken aleti çalıştırın ve bıçağın tam hızına ulaşmasını bekleyin. Bıçakla paralel olarak basınç uygulayarak tutamağı hafifçe en alt konuma indirin ve İŞ PARÇASINI KESMEK İÇİN TAŞIYICIYI KILAVUZ BARİYERİ BOYUNCA İTİN. Kesim tamamlandığında, aleti kapatın ve bıçağı en üst konuma döndürmeden önce BIÇAK TAM OLARAK DURANA KADAR BEKLEYİN. UYARI:

• Bıçağı eğimli bir kesim için ayarladıktan sonra, aleti kullanmadan önce, taşıyıcının ve bıçağın kesilmek istenen alan boyunca serbest bir şekilde hareket ettiğinden emin olun. Kesme işlemi sırasında taşıyıcının ya da bıçağın çalışmasının kesintiye uğraması geri tepmeye ve ciddi kişisel yaralanmalara neden olabilir.
• Eğimli bir kesim yaparken ellerinizi bıçağın izlediği yoldan uzakta tutun. Bıçağın açısı operatörün bıçağın kesim işlemi sırasında izleyeceği yol konusunda yanılmasına yol açabilir ve bıçakla temas ciddi kişisel yaralanmalara neden olur.

• Bıçak tamamen durmadan yukarı kaldırılmamalıdır. Eğimli bir kesim sırasında kesilen parça bıçağın önüne gelebilir. Bıçak dönerken yukarı kaldırılırsa kesilen parça bıçaktan çıkabilir ve malzemenin parçalanarak ciddi yaralanmalara yol açmasına neden olabilir. ÖNEMLİ NOT:
• Tutamağa bastırırken bıçak ile paralel bir basınç uygulayın. Dönüş kaidesine dik olarak basınç uygulanırsa ya da bir kesim sırasında basıncın yönü değiştirilirse, kesimin hassasiyeti zarar görür.

Birleşik kesim, bir iş parçası üzerinde gönye açılı kesim yapılırken aynı anda eğimli açı yapılması işlemidir. Birleşik kesim, tabloda gösterilen açılarda gerçekleştirilebilir. Gönye kesme Eğim açısı Sol ve Sağ 45° Sol 0° – 45° Sağ 50° Sol 0° – 40° Sağ 55° Sol 0° – 30° Sağ 57° Sol 0° – 25° Birleşik kesim yaparken, “Kalıp kesme”, “Kızaklı kesme”, “Gönyeli kesme” ve “Eğimli kesme” başlıklarında verilen açıklamalara başvurun.

6. Kartonpiyer ve iç bükey kartonpiyer kesme

Kartonpiyer ve iç bükey kartonpiyerler birleşik bir gönye kesme makinesinde dönüş kaidesinin üzerine düz yatırılarak kesilebilir. Yaygın olarak kullanılan iki tip kartonpiyer, bir tip de içbükey kartonpiyer uygulaması vardır. Bunlar; 52/38° duvar açılı kartonpiyer, 45° duvar açılı kartonpiyer ve 45° duvar açılı içbükey kartonpiyer. Çizimlere bakın. (Şek. 35) İle gösterilen “İç” 90° köşelere uyan kartonpiyer ve içbükey kartonpiyer bağlantıları (Şek. 36 ve 37’de (1) ve (2)), ve ile gösterilen “Dış” 90° köşelere uyan bağlantılara yer verilmektedir (Şek. 36 ve 37’de ise (3) ve (4)). Ölçüm Duvarın uzunluğunu ölçün ve duvar birleşim kenarını istenen uzunlukta kesmek için iş parçasını tezgah üzerinde ayarlayın. Kesilen iş parçasının uzunluğun iş parçasının arkasından ölçüldüğünde duvarın uzunluğu ile eşit olduğundan her zaman emin olun. Kesim açısı için kesim uzunluğunu ayarlayın. Testere açısını kontrol etmek için deneme kesimleri yapmak üzere mutlaka birkaç parça kullanın. Dış bükey ve iç bükey kartonpiyer kesimleri sırasında, eğim açısını ve gönye açısını tablo (A)’da gösterildiği gibi ayarlayın ve kartonpiyerleri tablo (B)’de gösterildiği gibi testere kaidesinin üst yüzeyine konumlandırın. Sola eğimli kesimlerde Tablo (A) Şek. 36 ve 37’deki kartonpiyer konumu Eğim açısı 52/38° tipi Gönye kesme 45° tipi (1) 52/38° tipi 45° tipi Sağ 31,6° Sağ 35,3° Sol 31,6° Sol 35,3° Sağ 31,6° Sağ 35,3° İç köşe için (2) Sol 33,9° Sol 30° (3) Dış köşe için (4) Tablo (B) Şek. 36 ve 37’deki kartonpiyer konumu Kılavuz bariyerine dayandırılan kartonpiyer kenarı (1) Tavana temas edecek kenar kılavuz bariyerine dayanmalıdır. İç köşe için (2) (3) Dış köşe için (4) Tamamlanmış parça Bitirilen parça bıçağın Sol tarafında yer alacaktır. Tavana temas edecek kenar kılavuz bariyerine dayanmalıdır. Tavana temas edecek kenar kılavuz bariyerine dayanmalıdır. Bitirilen parça bıçağın Sağ tarafında yer alacaktır. Örneğin: Şek. 36 ve 37’deki (1) no.lu konum için 52/38° dış bükey kartonpiyer keserken:

• Eğim açısı ayarını 33,9° SOLA eğin ve ayarlayın.
• Gönye açısı ayarını 31,6° SAĞA ayarlayıp sabitleyin.
• Dış bükey kartonpiyeri geniş arka (görünmeyen) yüzeyi dönüş kaidesinin üzerine, TAVANA TEMAS EDECEK KENARI makine üzerindeki kılavuz bariyerine dayanacak şekilde yerleştirin.
• Kesim yapıldıktan sonra kullanılacak parçalardan biten kısım her zaman bıçağın SOL tarafında olacak.

Sağa eğimli kesimlerde Tablo (A) Şek. 36 ve 37’deki kartonpiyer konumu Eğim açısı 52/38° tipi Gönye kesme 45° tipi (1) 52/38° tipi 45° tipi Sağ 31,6° Sağ 35,3° Sol 31,6° Sol 35,3° Sağ 31,6° Sağ 35,3° İç köşe için (2) Sağ 33,9° Sağ 30° (3) Dış köşe için (4) Tablo (B) Şek. 36 ve 37’deki kartonpiyer konumu Kılavuz bariyerinin karşısındaki kartonpiyer kenarı (1) Tavana temas edecek kenar kılavuz bariyerine dayanmalıdır. İç köşe için (2) (3) Dış köşe için (4) Tamamlanmış parça Bitirilen parça bıçağın Sağ tarafında yer alacaktır. Tavana temas edecek kenar kılavuz bariyerine dayanmalıdır. Tavana temas edecek kenar kılavuz bariyerine dayanmalıdır. Bitirilen parça bıçağın Sol tarafında yer alacaktır. Örneğin: Şek. 36 ve 37’deki (1) no.lu konum için 52/38° dış bükey kartonpiyer keserken:

• Eğim açısı ayarını 33,9° SAĞA eğin ve ayarlayın.
• Gönye açısı ayarını 31,6° SAĞA ayarlayıp sabitleyin.
• Dış bükey kartonpiyeri geniş arka (görünmeyen) yüzeyi dönüş kaidesinin üzerine, DUVARA TEMAS EDECEK KENARI makine üzerindeki kılavuz bariyerine dayanacak şekilde yerleştirin.
• Kesim yapıldıktan sonra kullanılacak parçalardan biten kısım her zaman bıçağın SAĞ tarafında olacak.

7. Ahşap kaplama (Şek. 38)

Ahşap kaplama kullanımı iş parçalarında kıymıksız kesim yapılmasına yardımcı olur. Kılavuz bariyerdeki delikleri kullanarak kılavuz bariyere bir ahşap kaplama takın. Tavsiye edilen bir ahşap kaplamanın boyutlarını öğrenmek için ilgili şekle bakın. DİKKAT:

• Ahşap kaplama olarak eşit kalınlıktaki düz bir tahtayı kullanın. UYARI:
• Ahşap kaplamayı kılavuz bariyerine monte etmek için vidaları kullanın. Vidalar, vida başları ahşap kaplamanın yüzeyinin altında kalacak şekilde takılmalıdır, böylece kesilen malzemenin konumuna etki etmezler. Kesilen malzemenin yanlış hizalanması kesim işlemi sırasında beklenmeyen harekete, bu da kontrolün kaybedilmesine ve ciddi kişisel yaralanmalara sebep olabilir. ÖNEMLİ NOT:
• Ahşap kaplama takılı olduğunda, dönüş kaidesini tutamak aşağı konumdayken çevirmeyin. Bıçağa ve/ veya ahşap kaplamaya zarar gelebilir.

Aynı uzunlukta yinelenen kesimler yapma (Şek. 39) 200 mm ile 385 mm arasında aynı uzunlukta çok sayıda parça keserken, ayar plakasının kullanımı (isteğe bağlı aksesuar) daha verimli bir kullanım sağlayacaktır. Ayar plakasını şekilde gösterildiği gibi tutucuya (isteğe bağlı aksesuar) monte edin. İş parçanızın kesim çizgisini, kesim tahtasındaki çentiğin sağ veya sol tarafı ile hizalayın ve iş parçasının hareket etmesini önlerken ayar plakasını iş parçasının ucu ile aynı hizaya getirin. Ardından ayar plakasını vida ile sabitleyin. Ayar plakası kullanılmadığında, vidayı gevşetin ve ayar plakasını kaldırın. NOT:

• Tutucuçubuk düzeneğinin kullanımı (isteğe bağlı aksesuar) yaklaşık 2.200 uzunluğa kadar yinelenen kesim yapmanızı sağlar.

9. Oluk açma (Şek. 40)

Dado kesim yapmak için aşağıdaki prosedür izlenmelidir: Ayar vidasını kullanarak bıçağın alt limit pozisyonunu ve bıçağın kesim derinliğini kısıtlamak için durdurucu kolu ayarlayın. Önceki sayfalarda yer verilen “Durdurucu kol” bölümüne bakın. Bıçağın alt limit konumunu ayarladıktan sonra, şekilde gösterildiği gibi kızaklı (itmeli) kesim kullanarak iş parçasının eni boyunca paralel oluklar açın. Ardından, oluklar arasındaki iş parçası malzemelerini bir keski ile kaldırın.

• Bu tip kesimleri, daha geniş bıçaklar ya da dado bıçaklar kullanarak gerçekleştirmeye çalışmayın. Daha geniş bir bıçakla ya da dado bıçakla oluk açmaya çalışmak beklenmeyen kesim sonuçlarına ve ciddi kişisel yaralanmalara yol açabilecek geri tepmelere neden olabilir.
• Oluk açma dışındaki işlemler sırasında durdurucu kolu orijinal konumuna döndürdüğünüzden emin olun. Durdurucu kol yanlış konumdayken kesim yapmaya çalışmak beklenmeyen kesim sonuçlarına ve ciddi kişisel yaralanmalara yol açabilecek geri tepmelere neden olabilir. Aletin taşınması (Şek. 41 ve 42) Batarya kartuşunun çıkarıldığından emin olun. Bıçağı 0° eğim açısında, dönüş kaidesini tam sağ gönye açısı konumunda sabitleyin. Taşıyıcıyı tam olarak kılavuz bariyerine çektikten sonra kızak uçlarını sabitleyin. Tutamağı tam aşağı indirin ve durdurucu pimi iterek alt konumda kilitleyin. Aleti, alet kaidesinin her iki yanından tutarak, şekildeki gibi taşıyın. Tutucuları, toz torbasını ve benzeri parçaları çıkarırsanız aleti daha kolay taşıyabilirsiniz.

Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için iki sıkıştırma vidasını sıkın. Dönüş kaidesini sabitleyen kavramayı gevşetin. Dönüş kaidesini, işaretçi gönye ölçeği üzerinde 0°’yi gösterecek şekilde döndürün. Ardından dönüş kaidesini saat yönünde ve saatin aksi yönde çevirerek 0° gönye çentiğine oturmasını sağlayın. (İşaretçi 0°’yi göstermiyorsa olduğu gibi bırakın.) Lokma anahtarını kullanarak kılavuz bariyeri sabitleyen altıgen cıvataları gevşetin. (Şek. 43) Tutamağı tam aşağı indirin ve durdurucu pimi iterek alt konumda kilitleyin. Üçgen cetvel, ayarlı gönye vb. yardımıyla bıçağın kenarını kılavuz bariyerin ön yüzüyle eşitleyin. Ardından sağ taraftan başlayarak sırayla kılavuz bariyer üzerindeki altıgen cıvataları iyice sıkılayın. (Şek. 44) Gönye ölçeği üzerindeki işaretçinin 0°’yi gösterdiğinden emin olun. İşaretçi 0°’yi işaretlemiyorsa, işaretçiyi sabitleyen vidayı gevşetin ve işaretçi 0°’yi gösterecek şekilde işaretçiyi ayarlayın. (Şek. 45)

• Aleti taşımadan önce hareket eden tüm parçaları sabitleyin. Aletin kısımları taşıma sırasında hareket eder ya da kayarsa, kontrolün ya da dengenin kaybedilmesi sonucu ciddi kişisel yaralanmalar yaşanabilir. UYARI:
• Durdurucu pim sadece taşıma ve saklama amacıyla kullanılmalıdır, hiçbir kesim işlemi sırasında asla kullanılmamalıdır. Kesim işlemleri sırasında durdurucu pimin kullanılması testere bıçağının beklenmedik şekilde hareket etmesine, bu da geri tepme ya da ciddi kişisel yaralanmalara yol açabilir. BAKIM DİKKAT:
• Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. UYARI:
• En iyi ve en güvenli performans için bıçağın daima temiz ve keskin olduğundan emin olun. Kör ve/veya kirli bir bıçakla kesim yapmaya çalışmak, geri tepmeye yol açabilir ya da ciddi kişisel yaralanmalarla sonuçlanabilir. ÖNEMLİ NOT:
• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Kesim açısının ayarlanması Bu alet fabrikada dikkatli bir şekilde ayarlanmış ve hizalanmıştır fakat kötü bir şekilde taşımak hizalamayı bozabilir. Aletiniz doğru bir şekilde hizalanmamışsa aşağıdakileri gerçekleştirin:

Eğim açısı 0° eğim açısı Taşıyıcıyı kılavuz bariyeri boyunca itin ve taşıyıcıyı sabitlemek için iki sıkıştırma vidasını sıkın. Tutamağı tam aşağı indirin ve durdurucu pimi iterek alt konumda kilitleyin. Aletin arkasındaki kolu gevşetin. Eğimi sağa doğru döndürmek için saatin aksi yönde iki veya iç dönüş yapmalı, 0° eğimli açı ayar cıvatasını (alt cıvata) ayarlanabilir. (Şek. 46) 0° eğim açısı ayarlama cıvata saat yönünde çevirerek, vbkare üçgen kuralı kullanarak dönüş tabanının üst yüzeyi ile bıçağın dikkatlice kare yan çalışın. (Şek. 47) Kolunuzdaki notada işaretçinin ölçeği üzerindeki işleyişi sırasında işaretçinin 0° açısında olduğundan emin olun. İşaretçi 0°’yi işaretlemiyorsa, işaretçiyi sabitleyen vidayı gevşetin ve işaretçi 0°’yi gösterecek şekilde işaretçiyi ayarlayın. (Şek. 48) 45° eğim açısı 45° eğimli açıyı sadece 0° eğimli açı ayarını yaptıktan sonra kullanabilirsiniz. Sola 45° eğimli açıyı ayarlamak için, kolu gevşetin ve bıçağı tam olarak sola doğru eğin. Kol tutucu üzerindeki işaretçinin ölçeği üzerindeki işleyişi sırasında işaretçinin 45° açısında olduğundan emin olun. İşaretçi 45°’yi göstermiyorsa, işaretçi 45° açıyı gösterene kadar, kolun sağ tarafındaki 45° eğimli açı ayar cıvatasını (üst cıvata) döndürün. (Şek. 49) Karbon fırçaların değiştirilmesi (Şek. 50 ve 51) Karbon fırçaları düzenli olarak çıkarıp kontrol edin. Aşınma limit işaretine ulaşınca yenisiyle değiştirin. Karbon fırçaları temiz olmalı ve tutucular içinde rahatça hareket edebilmelidir. Her iki karbon fırça da aynı zamanda değiştirilmelidir. Sadece birbirinin aynısı olan karbon fırçalar kullanın. Fırça tutucu kapaklarını çıkarmak için bir tornavida kullanın. Aşınan karbon fırçaları çıkarın, yenilerini takın ve fırça tutucu kapakları sabitleyin. Kullanımdan sonra

• Kullanımdan sonra, parçacıkları ve alete yapışan tozları nemli bir bez veya benzeri ile temizleyin. “Bıçak siperi” bölümünde anlatılan talimatlar uyarınca bıçak siperini temiz tutun. Paslanmayı önlemek için kızaklı bölümleri makine yağı ile yağlayın.
• Aleti saklarken, kızak uçları dönüş kaidesinden geçecek şekilde taşıyıcıyı kendinize doğru tamamen çekin. Ürünün EMNİYETLİ ve GÜVENİLİR durumda tutulması için tüm onarımlar, bakım ya da ayarlamalar Makita Yet kili ya da Fabrika Servis Merkezleri tarafından, daima Makita yedek parçaları kullanılarak, yapılmalıdır.

İSTEĞE BAĞLI AKSESUARLAR

• Bu el kitabında belirtilen Makita aletiniz ile kullanılmaları için bu aksesuarlar ve ek parçalar tavsiye edilmektedir. Başka aksesuar ve ek parçaların kullanımı ciddi kişisel yaralanmalara yol açabilir.
• Makita aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bir aksesuarın ya da ek parçanın hatalı kullanımı ciddi kişisel yaralanmalara yol açabilir. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

Karbid uçlu testere bıçakları Vida tertibatı (Yatay vida) Dikey vida Lokma anahtarı 10 Tutucu seti Tutucu mekanizması Tutucu çubuk mekanizması Ayar plakası Toz torbası Üçgen cetvel Altıgen anahtar Makita marka çeşitli batarya ve kartuşlar NOT:

• Listedeki parçaların bazıları alet paketi içerisinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir. ENG9051 Gürültü EN61029 standardına göre belirlenen tipik Aağırlıklı gürültü düzeyi: Ses basıncı düzeyi (LpA): 88 dB (A) Ses basıncı düzeyi (LWA): 98 dB (A) Belirsizlik (K): 3 dB (A) Kulak koruyucuları takın ENG9001 Titreşim EN61029 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı): Titreşim emisyonu (ah): 2,5 m/s2 veya daha az Belirsizlik (K): 1,5 m/s2 ENG9011

• Beyan edilen titreşim emisyon değeri standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.
• Beyan edilen titreşim emisyon değeri bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI:
• Bu elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu aletin kullanım biçimlerine bağlı olarak beyan edilen emisyon değerinden farklı olabilir.
• Gerçek kullanım koşullarındaki maruz kalmanın bir tahmini hesaplaması temelinde operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurularak değerlendirilmelidir). ENH00313 Sadece Avrupa ülkeleri için EC Uygunluk Beyanı Sorumlu imalatçı olarak biz Makita Corporation beyan ederiz ki aşağıdaki Makita makine(ler)i: Makine Adı: Akülü Kızaklı Birleşik Gönyeburun Testere Model No./ Tipi: BLS713 seri üretilmişlerdir ve aşağıdaki Avrupa Direktiflerine uygundurlar: 2006/42/EC ve aşağıdaki standartlara veya standartlaştırılmış belgelere uygun olarak imal edilmişlerdir: EN61029 Teknik dokümantasyon aşağıda adı ve adresi verilen Avrupa’daki yetkili temsilcimiz tarafından muhafaza edilmektedir: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, İngiltere
