KULLANIM KILAVUZU LS0815F MAKITA

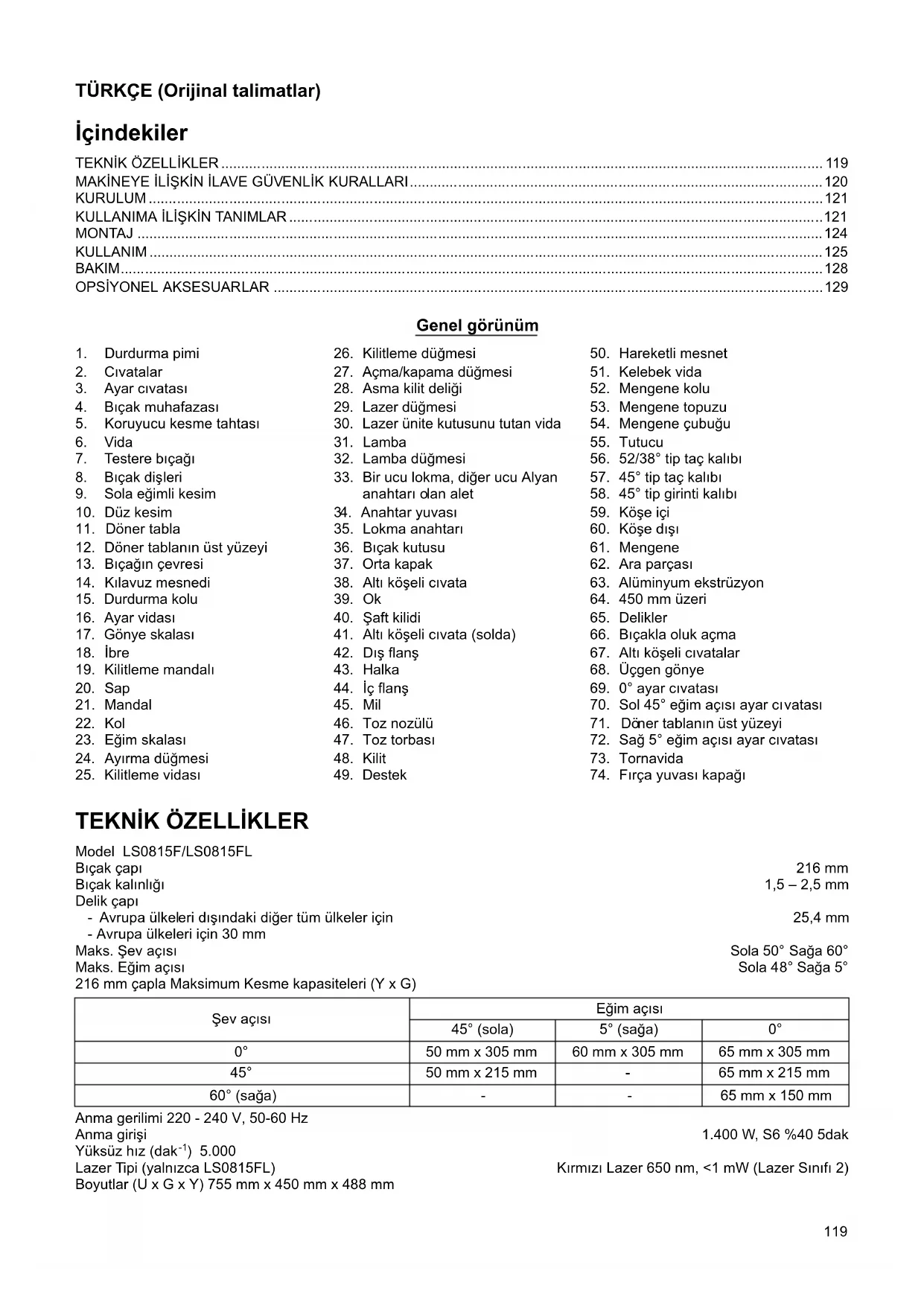

Kızaklı Birleşik Gönyeburun Testere Kullanım kılavuzu

Model LS0815F/LS0815FL Bıçak çapı 216 mm Bıçak kalınlığı 1,5 – 2,5 mm Delik çapı - Avrupa ülkeleri dışındaki diğer tüm ülkeler için 25,4 mm - Avrupa ülkeleri için 30 mm Maks. Şev açısı Sola 50° Sağa 60° Maks. Eğim açısı Sola 48° Sağa 5° 216 mm çapla Maksimum Kesme kapasiteleri (Y x G) Anma gerilimi 220 - 240 V, 50-60 Hz Anma girişi 1.400 W, S6 %40 5dak Yüksüz hız (dak

) 5.000 Lazer Tipi (yalnızca LS0815FL) Kırmızı Lazer 650 nm, <1 mW (Lazer Sınıfı 2) Boyutlar (U x G x Y) 755 mm x 450 mm x 488 mm

5. Koruyucu kesme tahtası

9. Sola eğimli kesim

12. Döner tablanın üst yüzeyi

19. Kilitleme mandalı

25. Kilitleme vidası

26. Kilitleme düğmesi

27. Açma/kapama düğmesi

28. Asma kilit deliği

33. Bir ucu lokma, diğer ucu Alyan

38. Altı köşeli cıvata

41. Altı köşeli cıvata (solda)

56. 52/38° tip taç kalıbı

57. 45° tip taç kalıbı

58. 45° tip girinti kalıbı

63. Alüminyum ekstrüzyon

66. Bıçakla oluk açma

67. Altı köşeli cıvatalar

70. Sol 45° eğim açısı ayar cı

ner tablanın üst yüzeyi

72. Sağ 5° eğim açısı ayar cıvatası

74. Fırça yuvası kapağı

Şev açısı Eğim açısı 45° (sola) 5° (sağa) 0° 0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm 45° 50 mm x 215 mm - 65 mm x 215 mm 60° (sağa) - - 65 mm x 150 mm120 Net ağırlık Avrupa ülkeleri dışındaki diğer tüm ülkeler için........................... 14,1 kg Avrupa ülkeleri için........... LS0815F 14,1 kg ......... LS0815FL 14,2 kg Güvenlik sınıfı /II

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye farklılıklar gösterebilir.

• EPTA Prosedürü 01/2003 uyarınca ağırlık Simgeler END223-4 Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin. ............. Kullanım kılavuzunu okuyun. ............. ÇİFT YALITIMLI ......... Sıçrayan çapaklardan kaynaklanabilecek yaralanmaları önlemek için, kesme işlemini bitirdikten sonra bıçak tamamen duruncaya kadar testere kafasını aşağıda tutun. Kızaklı kesim yaparken önce taşıyıcıyı tamamen geri çekin ve makinenin sapını aşağı doğru bastırın, daha sonra taşıyıcıyı kılavuz mesnedine dayanana kadar itin. ............. Elinizi veya parmaklarınızı bıçağa ya kın

tmayın. .......... Hareketli mesnetleri bıçağa ve bıçak muhafazasına temas etmeyecek şekilde ayarlayın. ...... LAZER RADYASYONU: Huzmeye doğrudan bakmayın. Doğrudan lazer huzmesi gözlerinize zarar verebilir. ............... Sadece AB ülkeleri için Elektrikli cihazları evdeki çöp kutusuna atmayın! Kullanılmış elektrikli cihazları, Elektrikli ve Elektronik Cihaz Atıkları Hakkındaki Avrupa Yönergesine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir. Amaçlanan kullanım ENE006-1 Bu makine ahşap malzemelerin hassas şekilde düz ve şevli kesilmesi için öngörülmüştür. Uygun testere bıçaklarıyla alüminyum malzemeler da kesilebilir. Güç kaynağı ENF002-2 Makine yalnızca üzerindeki etikette belirtilen voltaj değerlerine sahip, tek fazlı AC güç kaynaklarına bağlanmalıdır. Çift yalıtımlıdır ve bu nedenle topraksız prizlerle de kullanılabilir. Genel Elektrikli Aletler Güvenlik Uyarıları GEA010-1 UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Verilen uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir. Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.

MAKİNEYE İLİŞKİN İLAVE

1. Koruyucu kulaklık kullanın.

2. Ellerinizi testere bıçağının hareket alanından

çekin. Yavaşlamakta olan bıçaklara dokunmayın. Yavaş dönse de, ciddi yaralanmalara yol açabilir.

3. Muhafazalar yerine takılmadan testereyi

çalıştırmayın. Her kullanımdan önce bıçak muhafazasının uygun şekilde kapanıp kapanmadığını kontrol edin. Bıçak muhafazası serbest şekilde hareket etmiyor ve hemen kapanmıyorsa, testereyi çalıştırmayın. Testere muhafazasını kesinlikle açık konumda sıkıştırmayın veya bağlamayın.

4. Hiçbir işlemi doğr

udan elinizle yapmayın. Tüm işlemler sırasında işparçası mutlaka döner tablaya ve kılavuz mesnedine mengeneyle sıkıca tutturulmalıdır. İşparçasını asla elinizle sabitlemeye kalkışmayın.

5. Asla testere bıçağının üzerinden uzanmayın.

6. İşparçasını hareket ettirmeden ya da ayarları

değiştirmeden önce makineyi kapatın ve testere bıçağının durmasını bekleyin.

7. Bıçakları değiştirmeden veya bakımını yapmadan

önce makineyi fişten çekin.

8. Makineyi taşımadan önce tüm hareketli kısıml

9. Kesici kafayı aşağı yönde kilitleyen durdurma pimi

yalnızca taşıma ve depolama sırasında kullanılmak içindir ve kesme işlemlerinde kullanılmaz.

10. Makineyi yanıcı sıvıların veya gazların bulunduğu

ortamlarda kullanmayın. Makinedeki elektrik, tutuşabilir sıvılar veya gazlarla temas etmesi halinde patlamaya ve yangına neden olabilir.

11. Kullanmadan önce bıçakta çatlak veya hasar olup

olmadığını dikkatlice kontrol edin. Çatlak veya hasarlı bıçakları derhal değiştirin.

12. Yalnızca bu makine için belirtilen flanşları

13. Mile, flanşlara (özellikle montaj yüzeyine) ve

cıva taya zarar vermemek için dikkatli hareket edin. Bu par çalara verilecek zararlar bıçağın kırılmasına yol açabilir.121

14. Döner tablanın çalıştırma esnasında hareket

etmeyecek şekilde uygun biçimde sabitlendiğinden emin olun.

15. Güvenliğiniz için, çalıştırmadan önce makine

üzerindeki çapakları, küçük parçaları vs. temizleyin.

16. Çivileri kesmekten kaçının. Çalışmaya

başlamadan önce işparçası üzerinde çivi olup olmadığını kontrol edin, varsa çıkartın.

17. Açma/kapama düğmesini açık konuma getirmeden

önce mil kilidinin açıldığından emin olun.

18. Bıçağın en altı konumdayken döner tablaya temas

etmediğinden emin olun.

19. Makinenin sapını sıkıca kavrayın. Çalıştırma ve

rma işlemleri sırasında testerenin hafifçe yukarı aşağı hareket edebileceğini göz önünde bulundurun.

20. Bıçağın makine çalıştırılmadan önce işparçasıyla

temas etmemesine dikkat edin.

21. Makineyi gerçek bir işparçası üzerinde

kullanmadan önce bir süre boşta çalıştırın. Titreşim veya sarsıntı olup olmadığını kontrol edin. Titreşimler ve sarsıntılar, bıçağın yanlış takıldığının veya uygun şekilde dengelenmediğinin göstergesidir.

22. Kesme işlemine geçmeden önce bıçağın tam

hız ına ulaşmasını bekleyin.

23. Anormal bir durum fark ettiğinizde makineyi

24. Açma/kapama düğmesini açık konumda

kilitlemeye çalışmayın.

25. Her zaman, özellikle de tekrarlanan ve monoton

işlemlerde dikkatli olun. Hiçbir zaman alışkanlıktan dolayı yanlış bir güvenlik hissine kapılmayın. Bıçaklar oldukça acımasızdır.

26. Sadece bu kılavuzda belirtilen aksesuarları

kullanın. Zımpara diskleri gibi uygun olmayan aksesuarların kullanılması yaralanmalara neden olabilir.

27. Testereyi ahşap, alüminyum veya benzeri

malzemelerden başka malzemeleri kesmek için kullanmayı n.

28. Kesme işlemi sırasında gönyeburun testereyi bir

toz toplama cihazına ba ğlayın.

. T estere bıçaklarını kesilecek malzemeye göre seçin.

30. Yuva açarken dikkatli olun.

31. Koruyucu kesme tahtası aşındığında değiştirin.

32. Yüksek hız çeliğinden üretilmiş testere bıçaklarını

33. Çalışma sırasında oluşan bazı tozlar kansere,

sakat doğumlara veya üremeyle ilgili başka zararlara neden olduğu bilinen kimyasallar içerir. Bu kimyasallardan bazıları şunlardır;

• kurşun bazlı boya ile boyanmış malzemelerden gelen kurşun ve

• kimyasal olarak işlenmiş kerestelerden gelen arsenik ve krom. Maruziyetlerden kaynaklanan riskler, bu tip işleri ne sıklıkla yapt ığınıza b ağlı ol arak değişmektedir. Bu kimyasallara maruziyetinizi azaltmak için: iyi havalandırılan bir ortamda çalışın ve mikroskobik partiküllerin tutulması için özel olarak tasarlanmış toz maskeleri gibi kişisel güvenlik aksesuarları kullanın.

34. Çıkan gürültüyü azaltmak için, bıçağın keskin ve

temiz olduğundan emin olun.

35. Operatörün makinenin kullanılması, ayarlanması

ve çalıştırılması konusunda yeterli şekilde eğitilmesi gerekmektedir.

36. Doğru şekilde bileylenmiş testere bıçaklarını

kullanın. Testere bıçağı üzerinde belirtilen maksimum hızı geçmeyin.

en ve testere kafası dinlenme konumunda değilken kesim alanından malzeme kırıntılarını ve diğer parçaları temizlemeye çalışmayın.

38. Yalnızca üretici tarafından önerilen, EN847-1’e

uygun testere bıçaklarını kullanın.

39. Testere bıçaklarını (testere bıçakları, uygun

olduğu durumlarda bir koruyucu içerisinde taşınmalıdır) ve keskin malzemeleri taşırken koruyucu eldiven takın.

40. Zemin alanını talaşlar ve döküntüler vb. gibi

gevşek malzemelerden temizleyin.

41. Lazer mevcutsa, farklı tipte bir lazerle

değiştirilmesine izin verilmez. Onarımlar yalnızca doğru şek ilde gerçekleştirilmelidir. BU TALİMATLARI SAKLAYIN. KURULUM Tezgahın montajı (Şekil 1) Makine sevk edilirken sap, durdurma pimiyle en alt konumda kilitlenmiştir. Sapı aşağı doğru hafifçe bastırırken durdurma pimini çekerek serbest bırakın. UYARI:

• Makinenin, destek yüzeyi üzerinde hareket etmeyeceğinden emin olun. Gönyeburun testerenin, kesim işlemi sırasında destek yüzeyi üzerinde hareket etmesi, kontrolün kaybedilmesine ve neticesinde ciddi yaralanmalara yol açabilir. (Şekil 2) Bu makine, tabanındaki cıvata delikleri ve dört adet cıvata vasıtasıyla düz ve sabit bir yüzeye sabitlenmelidir. Böylece devrilme ve olası yaralanmaların önüne geçilmiş olur. (Şekil 3) Makinenin sabit tutulması için, ayar cıvatasını makine yüzeyiyle temas edecek şekilde saat yönüne veya saat yönünün tersine çevirin.

• Makine üzerinde herhangi bir ayar veya çalışma kontrolü gerçekleştirmeden önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun. Makinenin kapatılmaması ve fişinin çekilmemesi durumunda, makine istem dışı çalışabilir ve neticesinde ciddi yaralanmalar meydana gelebilir. Bıçak muhafazası (Şekil 4) Sap indirilirken, bıçak muhafazası otomatik olarak yukarı kalkar. Kesme tamamlandıktan ve sap yukarı kaldırıldıktan sonra bıçak muhafazası başlangıç konumuna döner.122 UYARI:

• Bıçak muhafazasını veya muhafazaya takılı yayı kesinlikle devre dışı bırakmayın ve çıkartmayın. Muhafazanın devre dışı bırakılması sonucu açığa çıkan bıçak, çalışma sırasında ciddi yaralanmalara neden olabilir. Güvenliğiniz için bıçak muhafazasının daima iyi durumda kalmasını sağlayın. Bıçak muhafazası düzgün çalışmıyorsa, derhal düzeltilmelidir. Muhafazanın yayla yüklü geri dönme hareketinin kusursuz çalıştığını kontrol edin. UYARI:

• Bıça k muhafazası veya yayı hasar görmüş, arızalı veya çıkmış makineleri kesinlikle kullanmayın. Muhafazası hasar görmüş, arızalı veya çıkmış bir makinenin çalıştırılması ciddi yaralanmalara yol açabilir. Bu şeffaf bıçak muhafazasının kirlenmesi ya da muhafazanın bıçak ve/veya işparçası kolayca görülemeyecek şekilde testere talaşı ile kaplanması halinde, testereyi fişten çekin ve muhafazayı nemli bir bezle dikkatlice temizleyin. Plastik muhafaza üzerinde kesinlikle çözücüler veya petrol bazlı temizlik maddeleri kullanmayın, aksi takdirde muhafaza hasar görebilir. Bıçak muhafazası kirlendiğinde ve doğru çalışması için temizlenmesi gerektiğinde, şu adımları t

kip edin: Makineyi kapalı konuma getirdikten ve fişini çektikten sonra, ürünle verilen lokma anahtarını kullanarak orta kapağı sabitleyen altı köşeli cıvatayı gevşetin. Cıvatayı saat yönünün tersine çevirerek gevşetin ve bıçak muhafazasıyla birlikte orta kapağı da kaldırın. (Şekil 5) Bıçak muhafazasının bu şekilde yerleştirilmesinden sonra, temizleme işlemi tam ve etkili bir şekilde gerçekleştirilebilir. Temizleme işlemi tamamlandıktan sonra yukarıda belirtilen prosedürü tersten takip edin ve cıvatayı sıkın. Bıçak muhafazasını tutan yayı sökmeyin. Bıçak muhafazasının za manla veya UV ışınla rına maruz kaldıkça hasar görmesi halinde, yeni bir muhafaza için Makita servis merkezi ile temas kurun. MUHAFAZAYI ENGELLEMEYİN VE ÇIKARMAYIN. Koruyucu kesme tahtasının yerleştirilmesi (Şekil 6 ve 7) Bu makineyle birlikte, kesim çıkış tarafındaki yırtılmayı en aza indirmek amacıyla, döner tablanın yanı sıra bir de koruyucu kesme tahtası verilir. Koruyucu kesme tahtaları, testere bıçağı koruyucu kesme tahtasına temas etmeyecek şekilde fabrikada ayarlanmıştır. Koruyucu kesme tahtalarını kullanmadan önce şu şekilde ayarlayın: İlk olarak makineyi fişten çekin. Koruyucu kesme tahtalarını sabitleyen tüm vidaları (solda ve sağda 3’er adet) gevşetin. Ardı ndan, koruyucu kesme tahtaları elle serbestçe hareket ettirilebilecek şekilde geri sıkın. Sapı en alt konuma kadar indirin ve durdurma pimini sonuna kadar ittirerek sapı bu konumda kilitleyin. Kızak çubuklarını sabitleyen vidayı gevşetin. Taşıyıcıyı t amamen kendinize doğru çekin. Koruyucu kesme tahtalarını yalnızca kenarları bıçak dişlerine temas edecek şekilde ayarlayın. Ön vidaları sıkın (çok fazla sıkmayın). Taşıyıcıyı kılavuz mesnedine doğru sonuna kadar itin ve koruyucu kesme tahtalarını yalnızca kenarları bıçak dişlerine temas edecek şekilde ayarlayın. Arka vidaları sıkın (çok fazla sıkmayın). Koruyucu kesme tahtalarını ayarladıktan sonra, durdurma pimini serbest bırakın ve sapı yukarı kaldırın. Ardınd an,

üm vidaları iyice sıkın. İKAZ:

• Eğim açısını ayarladıktan sonra, koruyucu kesme tahtalarının doğru şekilde ayarlandığından emin olun. Koruyucu kesme tahtalarının doğru şekilde ayarlanması, işparçasının uygun şekilde desteklenerek işparçası hasarlarının minimum düzeye indirilmesine yardımcı olacaktır. Maksimum kesme kapasitesinin korunması Bu makine 216 mm’lik bir testere bıçağı ile maksimum kesme kapasitesinin elde edilmesini sağlayacak şekilde fabrikada ayarlanmıştır. Herhangi bir ayarlama yapmaya başlamadan önce makineyi fişten çekin. Yeni bir bıçak takarken mutlaka bıçağın alt sınır konumunu kontrol edin ve gerekiyorsa şu şekilde ayarlayın: (Şekil 8 ve 9) İlk olarak makineyi fişten çekin. Taşıyıcıyı kılavuz mesnedine doğru sonuna kadar itin ve sapı tam olarak aşağı indirin. Bıçağın çevresi, kılavuz mesnedinin ön yüzü ile döner tablanın üst yüzeyinin kesiştiği noktada döner tablanın üst yüzeyinin bir miktar altında kalıncaya kadar Alyan anahtarını kullanarak ayar cıvatasını döndürün.

ineyi fişten çektikten sonra sapı tüm işlem boyunca aşağıya bakacak şekilde tutarak bıçağı elinizle döndürün ve bu işlem sırasında bıçağın alt tezgahın herhangi bir parçasına temas etmediğinden emin olun. Gerekirse yeniden ince ayar yapın. UYARI:

• Yeni bir bıçak takıldığında, makineyi fişten çektikten sonra makine sapı tamamen indirildiğinde bıçağın, alt tezgahın herhangi bir parçasına temas etmediğinden emin olun. Bıçağın, tezgahla temas etmesi halinde, geri tepmeler ve neticesinde ciddi yaralanmalar meydana gelebilir. Durdurma kolu (Şekil 10) Bıçağın alt sınır konumu durdurma kolu ile kolayca ayarlanabilir. Bu ayar için, durdurma kolunu şekilde gösterildiği gibi ok yönünde döndürün. Sapı tamamen aşağı indirirken, bıçak istenen konumda duracak şekilde ayarlama vidası ile ayarlayın. Şev açısının ayarlanması (Şekil 11) Saat yönünün tersine çevirerek sapı gevşetin. Kilitleme mandalını aşağı bastırırken döner tablayı döndürün. Sapı, ibrenin gönye skalası üzerinde istenen açıyı işaret ettiği konuma getirdikten sonra sıkıştırma vidasını saat yönünde döndürerek iyice sıkın. DİKKAT:

• Şev açısını değiştirdikten sonra mutlaka sıkıştırma vidasını iyice sıkarak döner tablayı sabitleyin. İKAZ:

• Döner tablayı çevirirken sapın tamamen kaldırıldığından emin olun.123 Eğim açısının ayarlanması (Şekil 12) Eğim açısını ayarlamak için makinenin arka kısmında bulunan mandalı saat yönünün tersine çevirerek gevşetin. Sapı testere bıçağını eğmek istediğiniz yönde güçlü şekilde bastırarak kolun serbest kalmasını sağlayın. NOT:

• Mandal, mandalı sabitleyen vida söküldükten sonra mandalın istenen bir açıda sabitlenmesiyle farklı bir açıya ayarlanabilir. (Şekil 13) İbre, eğim skalasında istenen açıyı gösterinceye kadar testere bıçağını eğin. Daha sonra kolu sabitlemek için mandalı saat yönünde çevirerek iyice sıkın. (Şekil 14) Testere bıçağını sağa 5° veya sola 48° yatırmak için:

stere bıçağını sağa 5° yatırmak için 0° veya sola 48° yatırmak için 45° konumuna ayarlayın. Ardından, testere bıçağını hafifçe karşı tarafa yatırın. Ayırma düğmesine basın ve testere bıçağını istediğiniz konuma yatırın. Kolun sabitlenmesi için mandalı sıkın. DİKKAT:

• Eğim açısını değiştirdikten sonra, mandalı saat yönüne çevirerek kolu sabitleyin. İKAZ:

• Testere bıçağını eğerken, makine sapının tamamen yukarıda olduğundan emin olun.

• Eğim aç ılarını değiştirirken, koruyucu kesme tahtalarının “Koruyucu kesme tahtasının yerleştirilmesi” bölümünde açıklandığı gibi düzgün şekilde yerleştirildiğinden emin olun. Kızak kilidi ayarı (Şekil 15) Kızak çubuğunu kilitlemek için kilitleme vidasını saat yönünde çevirin. Açma/kapama işlemi Avrupa ülkeleri için (Şekil 16) Açma/kapama düğmesine yanlışlıkla basılmasını önlemek için makinede bir kilitleme düğmesi bulunur. Makineyi çalıştırmak için mandalı sola çevirin, kilitleme düğmesine basın ve daha sonra açma/kapama düğmesine basın. Makineyi durdurmak için parmağınızı açma/kapama düğmesinden çekin. UYARI:

• Makineyi fişe takmadan önce, açma/kapama düğmesinin doğru şekilde çalışıp çalışmadığını ve bırakıldığında “OFF” (Kapalı) konumuna dönüp dönmediğini mutlaka kontrol edin. Kilitleme düğmesine basmadan önce açma/kapama düğmesini zorlamayın. Aksi takdirde, açma/ kapama düğmesi kırılabilir. Açma/

apama düğmesi doğru şekilde çalışmayan bir makinenin kullanılması, kontrol kaybına ve neticesinde ciddi yaralanmalara neden olabilir. Açma/kapama düğmesinde makinenin kilitlenmesi amacıyla takılacak bir asma kilit için delik bulunmaktadır. Avrupa ülkeleri dışındaki diğer tüm ülkeler için (Şekil 17) Açma/kapama düğmesine yanlışlıkla basılmasını önlemek için makinede bir kilitleme düğmesi bulunur. Makineyi çalıştırmak için önce kilitleme düğmesine ve ardından açma/kapama düğmesine basın. Makineyi durdurmak için parmağınızı açma/kapama düğmesinden çekin. UYARI:

• Makineyi fişe takmadan önce, açma/kapama düğmesinin doğru şekilde çalışıp çalışmadığını ve bıra kıldığında “OFF” (Kapalı) konumuna dönüp dönmediğini mutlaka kontrol edin. Kilitleme düğmesine basmadan önce açma/kapama düğmesini zorlamayın. Aksi takdirde, açma/ kapama düğmesi kırılabilir. Açma/kapama düğmesi doğru şekilde çalışmayan bir makinenin kullanılması, kontrol kaybına ve neticesinde ciddi yaralanmalara neden olabilir. Açma/kapama düğmesinde makinenin kilitlenmesi amacıyla takılacak bir asma kilit için delik bulunmaktadır. UYARI:

• Demir ve tel çapı 6,35 mm’den küçük kilitler kullanmayın. Askı veya tel çapı daha küçük kilitler, makineyi kapalı konumda doğru şekilde kilitlemeyebilir ve bu durumda makine, istem dışı çalışarak, ciddi yaralanmaların meydana gelmesine yol açabilir.

• Açma/kapama düğmesi tam olarak çalı

ayan bir maki neyi KESİNLİKLE kullanmayın. Açma/kapama düğmesi çalışmayan bir makine SON DERECE TEHLİKELİDİR ve tekrar kullanılmadan önce mutlaka onarılmalıdır, aksi takdirde ciddi yaralanmalarla karşılaşılabilir.

• Güvenliğiniz için yanlışlıkla çalıştırmayı önlemek amacıyla, makinede bir kilitleme düğmesi mevcuttur. Kilitleme düğmesine basmadığınız halde açma/ kapama düğmesine bastığınızda makine çalışıyorsa, makineyi KESİNLİKLE kullanmayın. Onarılması gereken bir açma/kapama düğmesi, makinenin istem dışı çalışmasına ve dolayısıyla ciddi yaralanmalara neden olabilir. Makineyi kullanmadan önce bir Makita servis merkezine götürerek gerekli onarımları yaptırın.

• Kilitleme düğmesini bantla sabitleyerek veya benzeri yöntemlerle KESİNLİKLE devre dışı bırakmayın. Kilitleme düğmesi hasarlı bir açma/kapama düğmesi, makinenin istem dışı çalışmasına ve dolayısıyla ciddi yaralanmalara neden olabilir. Elektronik işlevi Yumuşak başlatma özelliği

• Bu işlev, başlangıç torkunu sınırlandırarak makinenin yumuşak şekilde başlatılmasını sağlar. Lazer ışını işlemi Yalnızca LS0815FL modeli için DİKKAT:

• Kullanmıyorken, lazerin kapalı konuma getirildiğinden emin olun. (Şekil 18) DİKKAT:

• Kesinlikle lazer ışınına bakmayın. Doğrudan gelen lazer ışını gözlerinize zarar verebilir.

• Lazer ışınını kaydırmadan veya herhangi bir bakım ayarı yapmadan önce makinenin fişten çekildiğinden emin olun. Lazer ışınını açmak için düğmeyi üst konumuna (AÇIK) getirin. Lazer ışınını kapatmak için ise düğmeyi alt konumuna (KAPALI) getirin. Lazer ışınını testere bıçağının soluna veya sağına kaydırmak için, lazer ünite kutusunu tutan vidayı gevşetin ve ardından ışını istediğiniz konuma kaydırın. Kaydırma işleminden sonra vidanın sağlam şekilde sıkıldığından emin olun. (Şekil 19) Lazer hattı, bıçağın yan yüzeyinden (kesme pozisyonu) 1 mm mesafe içinde olacak şekilde fabrikada ayarlanmıştır. NOT:

• Lazer ışınının doğrudan gelen güneş ışığı nedeniyle sönük veya zor görünmesi halinde, daha az doğrudan güneş ışığı alan bir çalışma alanına geçin. Lazer ışını lensinin temizlenmesi Lazer ışını lensinin kirlenmesi ya da üzerinin lazer hattının kolayca görülmesini engelleyecek şekilde testere talaşı ile kaplanması halinde, testereyi fişten çekin ve lazer ışını lensini nemli ve yumuşak bir bezle dikkatlice temizleyin. Lensi temizlerken herhangi bir çözücü veya petrol bazlı temizleyici kullan mayın. NOT:

• Lazer ışını bina içindeki veya çalışma alanı yanındaki pencereden gelen doğrudan güneş ışığı yüzünden kararıyorsa ve hemen hemen ya da tümüyle görünmez durumdaysa, çalışma alanını doğrudan güneş ışığı almayan bir yere taşıyın. Lambanın açılması/kapatılması (Şekil 20 ve 21) Lambayı açmak için düğmeyi üst konumuna (AÇIK) getirin. Lambayı kapatmak için ise düğmeyi alt konumuna (KAPALI) getirin. DİKKAT:

• Lambaya veya ışık kaynağına doğrudan bakmayın. NOT:

• Lambanın lensindeki kiri silmek için kuru bir bez kullanın.

• Lamba lensinin çizilmemesine dikkat edin, aksi takdirde, lambanın aydınlatma gücü azalabilir. MONTAJ UYARI:

• Makine üzerinde çalışmaya başlamadan önce, makinenin kapalı ve fişinin çekili olduğundan emin olun. Makinenin kapatılmaması ve fişinin çekilmemesi ciddi yaralanmalara yol açabilir. Bir ucu lokma, diğer ucu Alyan anahtarı olan aletin saklanması (Şekil 22) Lokma anahtarı şekilde gösterildiği gibi saklanır. Lokma anahtarını kullanmanız gerektiğinde, anahtar yuvasından çekerek çıkartabilirsiniz. Lokma anahtarının kullanımı bittikten sonra, bastırılarak tekrar yuvasına takılabilir. Testere bıçağının takılması ve sökülmesi UYARI:

• Bıçağı takmadan veya sökmeden önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun. Makinenin istem dışı çalışması ciddi yaralanmalara yol açabilir.

• Bıçağı takmak veya sökmek için yalnızca ürünle verilen Makita lokma anahtarını kullanın. Bu anahtarın kullanılmaması, altı köşeli cıvatanın aşırı veya yetersiz sıkılması ve neticesinde ciddi yaralanmalara neden olabilir. (Şekil 23) Durdurma pimini içeri iterek sapı yukarı konumda kilitleyin. (Şekil 24) Bıçağı sökmek için orta kapağı tutan altı köşeli cıvatayı lokma anahtarıyla sa

yönünün tersine çevirerek gevşetin. Bıçak muhafazasını ve orta kapağı kaldırın. UYARI:

• Şekilde gösterilen altı köşeli cıvata dışında hiçbir vidayı sökmeyin. Yanlışlıkla başka bir vidayı sökerseniz ve bıçak muhafazası çıkarsa, bıçak muhafazasını geri taktığınızdan emin olun. (Şekil 25) Mili kilitlemek için şaft kilidine basın ve altı köşeli cıvatayı gevşetmek için lokma anahtarı ile saat yönünde çevirin. Altı köşeli cıvatayı, dış flanşı ve bıçağı çıkartın. NOT

• İç flanş sökülürse, çıkıntılı tarafı, bıçağın aksi yönüne bakacak şekilde mil üzerine geri takmayı unutmayın. İç flanş yanlış takılırsa, flanş makineye sürtünecektir. UYARI:

• Bıçağı mil üzerine takmadan önce mutlaka kullanmayı planladığınız bıçağın mil deliğine uygun halkanın, iç ve dış flanşlar arasına takıldığından emin olun. Yanlış bir mil deliği halkasının kull anılması, bıçağın yanlış takılmasına ve dolayısıyla bıçağın hareket ederek ve ciddi titreşimlere neden olarak çalışma sırasında kontrolün kaybedilmesine ve ciddi yaralanmalara yol açabilir. (Şekil 26) Bıçağı takmak için mil üzerine dikkatlice yerleştirin ve bıçağın yüzeyi üzerinde bulunan ok ile bıçak muhafazası üzerinde bulunan okun üst üste gelmesine dikkat edin. Dış flanşı ve cıvatayı takın ve daha sonra şaft kilidini basılı tutarak Alyan anahtarı ile cıvatayı (sol tarafta) saat yönünün tersine çevirerek iyice sıkın. Avrupa ülkeleri dışındaki diğer tüm ülkeler için (Şeki l 27) DİKKA

• Dış çapı 25,4 mm olan halka fabrikada şekilde gösterildiği gibi takılmıştır. Avrupa ülkeleri için DİKKAT:

• Dış çapı 30 mm olan halka, iç ve dış flanşlar arasına fabrikada takılmıştır. Dış flanşı ve altı köşeli cıvatayı takın ve daha sonra şaft kilidini basılı tutarak lokma anahtarı ile altı köşeli cıvatayı saat yönünün tersine çevirerek iyice sıkın. (Şekil 28) Bıçak muhafazasını ve orta kapağı başlangıç konumlarına geri getirin. Ardından, orta kapağı sabitlemek için altı köşeli cıvatayı saat yönüne çevirerek sıkın. Durdurma pimini çekerek sapı, üst konumundan serbest duruma geçirin. Bıçak muhafazalarının uygun şekilde125 hareket ettiğinden emin olmak için sapı aşağıya indirin. Kesme işleminden önce şaft kilidinin mili serbest bıraktığından emin olun. Toz torbası (Şekil 29) Toz torbası kullanımı kesme işlemlerinin daha temiz ve toz toplama işleminin daha kolay uygulanmasını sağlar. Toz torbasını toz nozülüne takın. Toz torbası yaklaşık yarısına kadar dolduğunda makineden sökün ve kilidi çekerek çıkartın. Toz torbasını boşaltın ve torbanın iç kısmına yapışan ve toz toplama işlemini engelleyebilecek pisliğin dökülmesi için torbaya hafifçe vurun. NOT: Testerenize bir elektrikli süpürge bağlarsanız, işlemlerinizi daha temiz şekilde gerçekleştirebilirsiniz. İşparçasının sabitlenmesi UYARI:

• İşparçasının daima uygun tipte bir mengene veya çıkıntılı kalıplı dur

urucular kullanılarak doğru şekilde sabitlenmesi oldukça önemlidir. Aksi takdirde, ciddi yaralanmalar meydana gelebilir ve makine ve/veya işparçası hasar görebilir.

• Bir kesme işleminden sonra, bıçak tam olarak durana kadar bıçağı kesinlikle kaldırmayın. Hareket etmeye devam eden bir bıçağın kaldırılması ciddi yaralanmalara ve işparçasının hasar görmesine neden olabilir.

• Testerenin destek tabanından daha uzun bir işparçası kesilirken, malzemenin destek tabanından taşan kısımları da tamamen desteklenmeli ve malzeme tüm uzunluğu boyunca aynı yükseklikte tutulmalıdır. İşparçasının doğru şekilde desteklenmesi, ciddi yaralanmalar ile sonuçlanabilecek bıçak sıkışma larının ve olası geri tepmelerin önlenmesine yardımcı olacaktır. İşparçasını sabitlemek için yalnızca düşey mengeneye ve/veya yatay mengeneye güvenmeyin. İnce malzemeler bel verme eğilimi gösterir. Bıçağın sıkışmasını ve olası GERİ TEPMELERİ önlemek için işparçasını tüm uzunluğu boyunca destekleyin. (Şekil 30) Kılavuz mesnedi (HAREKETLİ MESNETLER) ayarı (Şekil 31) UYARI:

• Makineyi çalıştırmadan önce, hareketli mesnedin sıkıca sabitlendiğinden emin olun.

• Eğimli kesim yapmadan önce, makine sapı herhangi bir konumda en üst ve en alt noktaya getirildiğinde ve taşıyıcı tüm hareket aralığı boyunca kaydırıldığında makinenin hiçbir parçasının, özellikle de bıçağın hareketli mesnede temas etmediğinden emin olun. Bıçak, hareketli mesnede temas ederse geri tepme veya beklenmedik malzeme hareketi oluşabilir ve ciddi yaralanmalar meydana gelebilir. (Şekil 32) DİKKAT:

• Eğimli kesimler yaparken, hareketli mesnedi şekilde gösterildiği gibi sola kaydırın ve sabitleyin. Aksi takdirde, bıçağa temas veya makinenin bir parçasına temas ederek operatörün yaralanmasına neden olabilir. Bu makinede normalde şekilde gösterildiği gibi durması gereken bir hareketli mesnet bulunur. Ancak, sola eğimli kesimler yap ılırken, makine kafası temas ediyorsa bu mesnedi şekilde gösterildiği gibi sol konuma getirin. Eğimli kesim işlemi tamamlandıktan sonra, hareketli mesnedi başlangıç konumuna getirmeyi ve kelebek vidayı sıkarak sağlam şekilde sabitlemeyi unutmayın. Düşey mengene (Şekil 33) Düşey mengene, kılavuz mesnedinin soluna veya sağına olmak üzere iki konumda da takılabilir. Mengene çubuğunu kılavuz mesnedindeki deliğe sokun ve mengene çubuğunu sabitlemek için kılavuz mesnedinin arkasında bulunan vidayı sıkın. Mengene kolunu çalışma parçasının kalınlığına ve şekline göre yerleştirin ve vidayı sıkarak mengene kolunu sabitleyin. Mengene kolunu sıkan vidanın kılavuz mesnedine temas etmesi halinde, vidayı mengene kolunun karşı tarafına takın. Sap tamamen aşağıya doğru çekildiğinde ve taşıyıcı tüm yol boyunca çekilip itildiğinde makinenin herhangi bir parçasının mengeneye temas etmediğinden emin olun. Herhangi bir parçanın

ngene ye temas etmesi halinde mengenenin yerini değiştirin. İşparçasının düz kısmını kılavuz mesnedine ve döner tablaya dayayın. İşparçasını istenen kesme konumuna yerleştirin ve mengene topuzunu sıkarak sağlam şekilde sabitleyin. UYARI:

• Tüm işlemler sı rasında işparçası mutlaka döner tablaya ve kılavuz mesnedine mengeneyle sıkıca tutturulmalıdır. İşparçası mesnede sağlam şekilde sabitlenmezse malzeme, kesim işlemi sırasında hareket edebilir ve neticesinde bıçak hasar görebilir, malzeme fırlayabilir, kontrol kaybedilebilir ve ciddi yaralanmalarla karşılaşılabilir. Tutucular (Şekil 34) İşparçalarını yatay olarak tutmak için uygun bir araç olan tutucular her iki tarafa da konulabilir. Tutucu çubuklarını tabla üzerindeki tutuculara tam olarak sokun. Ardından, tutucuları vidalarla iyice sıkın. UYARI:

• Uzun bir işparçasını keserken, temiz bir kesim yapmak ve makine kontrolünün kaybedilerek, tehlikeli durumların oluşmasını önlemek için malzemenin döner tablanın üst yüzeyi ile aynı seviyede olacak şekilde desteklenmesi gerekir. İşparçasının doğru şekilde desteklenmesi, ciddi yaralanmalar ile sonuçlanabilecek bıçak sıkışmalarının ve olası geri tepmelerin önlenmesine yardımcı olacaktır. KULLANIM İKAZ:

• Kullanmadan önce, durdurma pimini çekerek sapı üst konumundan serbest duruma geçirdiğinizden emin olun.126

• Kesme işlemi sırasında sapa aşırı basınç uygulamayın. Aşırı kuvvet motorun aşırı yüklenmesine ve/veya kesme veriminin düşmesine neden olabilir. Düzgün bir kesme performansı elde etmek ve bıçak hızında önemli bir düşüşe neden olmamak için sapı gerektiği kadar kuvvet uygulayarak itin.

• Kesme işlemini yürütmek için sapa hafifçe bastırın. Sapın büyük bir kuvvetle bastırılması veya yanal kuvvetin uygulanması halinde, bıçak titreyecek ve işparçası üzerinde bir iz (testere izi) bırakacaktır; bu da kesimin hassasiyetini düşürecektir.

• Kızaklı kesim yaparken, taşıyıcıyı durdurmaksızın kılavuz me snedine doğr u yavaşça itin. Kesim sırasında taşıyıcı hareketi durdurulacak olursa, işparçasında iz kalır ve kesimin hassasiyeti bozulur. UYARI:

• Bıçağın makine çalıştırılmadan önce işparçasıyla vs. temas etmemesine dikkat edin. Makinenin, bıçak işparçasıyla temas halinde açık konuma getirilmesi durumunda geri tepme ve neticesinde ciddi yaralanmalar meydana gelebilir.

1. Basınçlı kesme (küçük işparçalarının kesilmesi)

(Şekil 35) 90 mm yüksekliğe ve 60 mm genişliğe kadar olan işparçaları aşağıda gösterilen şekilde kesilebilir. Taşıyıcıyı kılavuz mesnedine kadar itin ve ardın dan taş ıyıcıyı sabitlemek için kilitleme vidasını saat yönünde çevirerek sıkın. İşparçasını uygun tipte bir mengene kullanarak doğru şekilde sabitleyin. Bıçağa hiçbir şekilde temas etmeden makineyi açık konuma getirin ve seviyesini düşürmeden bıçak tam hıza ulaşana kadar bekleyin. Ardından, işparçasını kesmek için sapı en alt noktaya kadar hafifçe indirin. Kesme işlemi tamamlandığında, makineyi kapatın ve bıçağı tekrar en üst konuma getirmeden önce BIÇAK TAMAMEN DURANA KADAR BEKLEYİN. UYARI:

• Taşıyıcının çalışma sırasında hareket etmesini önlemek için topuzu saat yönünde çevirerek sağlam şeki lde sıkın. T opuzun yetersiz şekilde sıkılması, ciddi yaralanmalarla sonuçlanabilecek geri tepmelere neden olabilir.

• Kesinlikle mengene ile sağlam şekilde sabitlenemeyecek kadar küçük işparçalarını kesmeye çalışmayın. İşparçasının doğru şekilde sabitlenememesi geri tepmelere ve ciddi yaralanmalara neden olabilir.

2. Kızaklı (itmeli) kesme (geniş işparçalarının

kesilmesi) (Şekil 36) Taşıyıcının serbest şekilde hareket etmesini sağlamak için kilitleme vidasını saat yönünün tersine çevirerek gevşetin. İşparçasını uygun tipte bir mengene kullanarak sabitleyin. Taşıyıcıyı t amamen kendinize doğru çekin. Bıçağa hiçbir şekilde temas etmeden makineyi açık konuma getirin ve bıçak tam hıza ulaşana kadar bekleyin. Sapı aşağı bastırın ve TAŞIYICIYI KILAVUZ MESNEDİNE DOĞRU, İŞPARÇASI BOYUNCA İTİN. Kesme işlemi tamamlandığında, makineyi kapatın ve bıçağı tekrar en üst konuma getirmeden önce BIÇAK TAMAMEN DURANA KADAR BEKLEYİN. UYARI:

• Kaydırarak kesim yapılırken, öncelikle taşıyıcıyı tamamen kendinize doğru çekin ve sapı en alt konumuna kadar bastırın ve ardından taşıyıcıyı kıla

z mesnedine doğru itin. Taşıyıcıyı tamamen kendinize doğru çekmeden kesinlikle kesim işlemine başlamayın. Taşıyıcıyı tamamen kendinize doğru çekmeden kesim işlemi yaparsanız, beklenmeyen geri tepmeler ve dolayısıyla ciddi yaralanmalar meydana gelebilir.

• Kaydırarak kesim işlemini kesinlikle taşıyıcıyı kendinize doğru çekerek gerçekleştirmeyin. Kesim sırasında taşıyıcıyı kendinize doğru çekmeniz, ciddi yaralanmalarla sonuçlanabilecek, beklenmedik geri tepmelere yol açabilir.

• Kaydırarak kesim işlemini kesinlikle makine sapı alt konumda kilitliyken gerçekleştirmeyin.

• Taşıyıcıyı s abitleyen kilitleme vidasını kesi nlikle bıçak dönerken gevşetmeyin. Kesim sırasında taşıyıcının sabit olmaması, ciddi yaralanmalarla sonuçlanabilecek, beklenmedik geri tepmelere yol açabilir.

Yukarıda verilen “Şev açısının ayarlanması” başlıklı bölüme bakın.

4. Eğimli kesim (Şekil 37)

Mandalı gevşetin ve eğim açısını ayarlamak için testere bıçağını yatırın (Yukarıda verilen “Eğim açısının ayarlanması” başlıklı bölüme bakın). Seçilen eğim açısının güvenli şekilde sabitlenmesi için mandalın yeniden iyice sıkıldığından emin olun. İşparçasını bir mengene ile sabitleyin. Taşıyıcının operatöre doğru tamamen geri çekildiğinden emin olun. Bıçağa hiçbir şekilde temas etmeden makineyi açık konuma getirin ve bıçak tam hıza ulaşana kadar bekleyin. Ardından, bir yandan bıçağa paralel basınç uygularken, aynı anda sapı yavaşça tam aşağı konumuna kadar indirin ve İŞPARÇASINI KESMEK İÇİN TAŞIYICIYI KILAVUZ MESNEDİNE DOĞRU

sme işlemi tamamlandığında, makineyi kapatın ve bıçağı tekrar en üst konuma getirmeden önce BIÇAK TAMAMEN DURANA KADAR BEKLEYİN. UYARI:

• Bıçak, eğimli kesim işlemi için ayarlandıktan sonra, makineyi çalıştırmadan önce taşıyıcının ve bıçağın istenen kesimin tüm uzunluğu boyunca serbest şekilde hareket ettiğinden emin olun. Taşıyıcı veya bıçak hareketinin kesim işlemi sırasında kesilmesi, geri tepmeye ve ciddi yaralanmalara neden olabilir.

• Eğimli kesim yaparken, ellerinizi mutlaka bıçağın hareket aralığından çekin. Bıçağın açısı, operatörü

sim sırasında bıçağın gerçek hareket aralığı konusunda yanıltabilir ve bıçağa temas edilmesi ciddi yaralanmalara yol açar.

• Bıçak, tamamen durana kadar kesinlikle kaldırılmamalıdır. Eğimli kesim işlemi sırasında, kesilen parça bıçağa dayanabilir. Bıçak dönmeye devam ederken kaldırılması halinde, kesilen parça bıçakla birlikte çıkabilir ve malzemenin parçalanarak ciddi yaralanmalara yol açmasına neden olabilir.127 İKAZ:

• Sapı aşağı doğru bastırırken bıçağa paralel bir kuvvet uygulayın. Kesme işlemi sırasında döner tablaya dik bir kuvvet uygulanırsa ya da basınç yönü değiştirilirse, kesimin hassasiyeti bozulur.

• Eğimli kesim öncesi, hareketli mesnedin ayarlanması gerekebilir. “Kılavuz mesnedinin ayarlanması” başlıklı bölüme bakın.

Birleşik kesim, bir işparçası üzerinde aynı anda hem eğim açısının hem de şev açısının elde edildiği bir işlemdir. Birleşik kesim tabloda gösterilen açılarda yürütülebilir.

Birleşik kesim işlemleri için “Basınçlı kesim”, “Kızaklı kesim”, “Şevli kesim” ve “Eğimli kesim” başlıklı bölümlerde verilen açıklamalara bakın.

6. Taç ve girinti kalıplarının kesilmesi

Taç ve girinti kalıpları, kalıplar döner tabla üzerine düz bir şekilde yatırılarak birleşik gönyeburun testere ile kesilebilir. İki tip taç kalıbı ve tek tip girinti kalıbı vardır: 52/38° duvar açılı taç kalıbı ile 45° duvar açılı taç kalıbı ve 45° duvar açılı girinti kalıbı. Lütfen şekillere bakın. (Şekil 38) 90° köşelerin “İçine” (Şekil A (1) ve (2)) ve 90° köşelerin “Dışına” (Şekil A (3) ve (4)) oturacak taç ve girinti kalıpları vardır. (Şekil 39 ve 40) Ölçüm Duvarı ölçün ve işparçasını masaya yerleştirdikten sonra duvarla temas kenarını istenilen uzunlukta kesecek şekilde ayarlayın. İşparçasının arka kısmında kesilen işparçası uzunluğunun duvar uzunluğu ile aynı olduğundan emin olun. Kesme açısı için kesme uzunluğunu ayarlayın. Testere açılarını kontrol etmek için birkaç parçayı mutlaka deneme amaçlı olarak kesin. Taç ve girinti kalıplarını keserken, eğim açısını ve

açısını tablo (A)’da gösterildiği gibi ayarlayın ve kalıpları testere tabanının üst yüzeyine tablo (B)’de gösterildiği şekilde yerleştirin. Sola eğimli kesim durumunda Tablo (A)

Örnek: Şekil A’daki pozisyon (1) için 52/38° tip taç kalıp kesme durumunda:

• Eğim açısı ayarını 33,9° SOL olarak yapın ve sabitleyin.

• Şev açısı ayarını 31,6° SAĞ olarak yapın ve sabitleyin.

• Taç kalıbını geniş arka (görünmeyen) yüzeyi döner tabla üzerinde aşağı gelecek ve TAVAN TEMAS KENARI testeredeki kılavuz mesnedine bakacak şekilde yatırın.

• Kullanılacak bitmiş parça, kesim bittikten sonra daima bıçağın SOL tarafında olacaktır.

7. Alüminyum ekstrüzyon kesimi (Şekil 41)

Alüminyum ekstrüzyonların sabitlenmesi sırasında alüminyumun deforme olmasını engellemek için şekilde gösterildiği gibi ara parçaları veya artık parçalar kullanın. Alüminyum ekstrüzyon kesimi sırasında alümi

yum malzemenin bıçak üzerinde birikmesini engellemek için bir kesme yağı kullanın. UYARI:

• Kesinlikle kalın veya yuvarlak alüminyum ekstrüzyonları kesmeye çalışmayın. Kalın veya yuvarlak alüminyum ekstrüzyonların sabitlenmesi oldukça zor olabilir ve bu malzemeler, kesim işlemi sırasında serbest kalarak kontrolün kaybedilmesine ve dolayısıyla ciddi yaralanmalara neden olabilir.

Ahşap mesnet kullanılması işparçalarında kıymıksız bir kesim elde edilmesine yardımcı olacaktır. Kılavuz mesnedindeki delikleri kullanarak kılavuz mesnedine bir ahşap mesnet takın. Önerilen bir ahşap mesnede ait boyutlar için şekle bakın. (Şekil 42) DİKKAT:

• Ahşap mesnet olarak sabit kalınlıkt a düz bir tahta

• Ahşap mesnedi kılavuz mesnedine takmak için vida kullanın. Vidalar, vida başları ahşap yüzeyin altında kalacak şekilde takılmalıdır; aksi takdirde vidalar kesilen malzemenin konumlandırılmasını engelleyebilir. Kesilen malzemenin yanlış yerleştirilmesi, kesim işlemi sırasında beklenmeyen hareketlere ve dolayısıyla kontrolün kaybedilmesine ve ciddi yaralanmalara neden olabilir. Şev açısı Eğim açısı Sola ve Sağa 0° - 45° Sola 0° - 45° Şekil A’daki kalıp konumu Eğim açısı Şev açısı 52/38° tip 45° tip 52/38° tip 45° tip Köşe içi için (1) Sola 33,9° Sola 30° Sağa 31,6° Sağa 35,3° (2) Sola 31,6° Sola 35,3° Köşe dışı için (3) (4) Sağa 31,6° Sağa 35,3° Şekil A’daki kalıp konumu Kılavuz mesnedine bakan kalıp kenarı Bitmiş parça Köşe içi için (1) Tavana değen kenar, kılavuz mesnedine bakmalıdır. Bitmiş parça bıçağın Sol tarafında olacaktır. (2) Duvara değen kenar, kılavuz mesnedine bakmalıdır. Köşe dışı için (3) Bitmiş parça bıçağın Sağ tarafında olacaktır. (4) Tavana değen kenar, kılavuz mesnedine bakmalıdır.128 İKAZ:

• Tahta mesnet takıldığında, döner tablayı sap altı konumdayken döndürmeyin. Aksi takdirde, bıçak ve/ veya tahta mesnet zarar görecektir.

9. Oluk kesimi (Şekil 43)

Aşağıdaki adımlar izlenerek geçmeli tip kesim yapılabilir: Bıçağın kesme derinliğini sınırlamak için ayarlama vidası ve durdurma kolu ile bıçağın alt limit konumunu ayarlayın. Daha önce verilen “Durdurma kolu” bölümüne bakın. Bıçağın alt limit konumunu ayarladıktan sonra, şekilde gösterildiği gibi bir kızaklı (itmeli) kesim ile işparçasının eni boyunca paralel oluklar açın. Ardından, bir keski ile oluklar arasındaki işparçası malzemesini temizleyin. UYARI:

• Bu tür kesimleri kesinlikle geniş bıçaklar veya dado bıçak ları k ullanarak yapmayın. Geniş bir bıçakla veya dado bıçağıyla oluk açma kesimi yapılmaya çalışılması halinde, beklenmeyen kesim sonuçlarıyla ve ciddi yaralanmalara yol açabilecek geri tepmelerle karşılaşılabilir.

• Oluk açma dışında kesme yaparken durdurma kolunu başlangıçtaki konumuna geri getirdiğinizden emin olun. Durdurucu kolu yanlış konumdayken kesim yapılmaya çalışılması halinde, beklenmeyen kesim sonuçlarıyla ve ciddi yaralanmalara yol açabilecek geri tepmelerle karşılaşılabilir. DİKKAT:

• Oluk açma dışında kesme yaparken durdurma kolunu başlangıçtaki konumuna geri getirdiğinizden emin olun. Makinenin taşınması (Şekil 44) Makinenin fişinin çekili olduğundan emin olun. Bıçağı 0° eğim açısında ve döner tablayı tam sağ şev açısında sabitleyin. Kızak çubuklarını; alt kızak çubuğunun, taşıyıcının tamamıyla operatöre doğru çekilmiş olduğu konumda kilitleneceği ve üst çubukların da taşıyıcının tümüyle kılavuz mesnedine doğru itili olduğu konumda kilitleneceği şekilde sabitleyin (“Kızak kilidi ayarı” başlıklı bölüme bakın). Sapı en alt konuma kadar indirin ve durdurma pimini ittirerek sapı bu konumda kilitleyin. Kablo sarma tertibatını kulla narak güç besleme kablosunu

• Durdurma pimi yalnızca taşıma ve depolama sırasında kullanmak içindir, bu nedenle kesinlikle kesme işlemleri sırasında kullanılmamalıdır. Durdurma piminin kesme işlemlerinde kullanılması, testere bıçağının beklenmedik şekilde hareket etmesine ve dolayısıyla geri tepmelere ve ciddi yaralanmalara neden olabilir. Makine şekilde gösterildiği gibi tablanın her iki tarafından tutarak taşıyın. Durdurucuları, toz torbasını, v.s. çıkarırsanız, makineyi daha kolay taşıyabilirsiniz. DİKKAT:

• Makineyi taşımaya başlamadan önce tüm hareketli kısımları sabit leyin. Makine taş ınırken herhangi bir parçasının hareket etmesi veya kayması kontrol veya denge kaybına ve yaralanmalara neden olabilir. BAKIM UYARI:

• Makine üzerinde kontrol veya bakım işlemlerine başlamadan önce mutlaka makinenin kapalı ve fişinin çekili olduğundan emin olun. Makinenin kapalı konuma getirilmemesi ve fişinin çekilmemesi halinde, makine istem dışı çalışarak ciddi yaralanmalara yol açabilir.

• En iyi ve en güvenli kesim performansının elde edilmesi için bıçağın daima bileylenmiş ve temiz olduğundan emin olun. Kör ve/veya kirli bir bıçakla kesim yapılmaya çalışılırsa, geri tepmeler ve neticesinde ciddi yaralanmalar meydana gelebilir. İKAZ:

• Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir. Kesim açı sının ayarlanması Bu makine fabrikada dikkatli bir şekilde ayarlanmakta ve hizalanmaktadır, ancak taşıma işleminin uygun yapılmaması hizalamanın bozulmasına neden olabilir. Makineniz uygun ş ekilde hizalanmamış ol

ası halinde şu adımları takip edin:

1. Şev açısı (Şekil 45)

Taşıyıcıyı kılavuz mesnedine kadar itin ve ardından taşıyıcıyı sabitlemek için kilitleme vidasını sıkın. Döner tablayı sabitleyen sapı gevşetin. Döner tablayı gönye skalasında bulunan ibre, 0°’yi gösterecek şekilde döndürün. Ardından, döner tablayı 0° şev girintisine oturtmak için, döner tablayı saat yönünde ve saat yönünün tersine yavaşça döndürün. (İbre 0°’yi göstermiyorsa, olduğu gibi bırakın.) Kılavuz mesnedini sabitleyen altı köşeli cıvataları lokma anahtarı ile

vşet in. (Şekil 46) Sapı en alt konuma kadar indirin ve durdurma pimini ittirerek sapı bu konumda kilitleyin. Bir gönye kullanarak bıçağın kenarı ile kılavuz mesnedinin yüzeyi arasında 90° olacak şekilde yerleştirin. Daha sonra, kılavuz mesnedi üzerinde bulunan cıvataları sağdan başlayarak sırayla sıkın. (Şekil 47) Gönye skalasında bulunan ibrenin 0°’yi gösterdiğinden emin olun. İbre 0°’yi göstermiyorsa, ibreyi tutan vidayı gevşetin ve ibreyi 0°’yi gösterecek şekilde ayarlayın.

(1) 0° eğim açısı (Şekil 48) Taşıyıcıyı kılavuz mesnedine kadar itin ve ardından taşıyıcıyı sabi tlemek için kilitleme vidasını sık ın. Sapı en alt konuma kadar indirin ve durdurma pimini ittirerek sapı bu konumda kilitleyin. Makinenin arka kısmında bulunan mandalı gevşetin. (Şekil 49) Kolun sağ tarafındaki cıvatayı saat yönünün tersine iki ya da üç tur döndürerek bıçağı sağa doğru eğin. (Şekil 50) Bir gönye kullanarak bıçağın kenarı ile döner tablanın üst yüzünü, kolun sağ tarafındaki cıvatayı saat yönünde döndürerek ve aralarında 90° olacak şekilde yerleştirin. Ardından, mandalı iyice sıkın. (Şekil 51) Kol üzerinde bulunan ibrenin kol tutucu üzerindeki eğim skalasında 0°’yi gösterdiğinden emin olun.129 Bunlar 0°’yi göstermiyorsa, ibreleri sabitleyen vidaları gevşetin ve ibreleri 0°’yi gösterecek şekilde ayarlayın. (2) 45° eğim açısı (Şekil 52) 45° eğim açısını ancak 0° eğim açısı ayarını yaptıktan sonra ayarlayın. Sola 45° eğim açısını ayarlamak için mandalı gevşetin ve bıçağı sonuna kadar sola yatırın. Kol üzerinde bulunan ibrenin kol tutucu üzerindeki eğim skalasında 45°’yi gösterdiğinden emin olun. İbre 45°’yi göstermiyorsa, kol tutucunun sağ kenarındaki sol 45° eğim açısı ayar cıvatasını ibre 45°’yi gösterinceye kadar çevirin. Sağ 5° eğim açısı ayarı i çin yukarıda açıklanan prosedürü tekrarlayın. Karbon fırçaların değiştirilmesi (Şekil 53) Karbon fırçaları düzenli olarak çıkartın ve kontrol edin. 3 mm uzunluğunda aşınan karbon fırçaları değiştirin. Karbon fırçaları yuvanın içinde kayabilecek şekilde temiz tutun. Her iki karbon fırça aynı anda değiştirilmelidir. Aşınan karbon fırçaları mutlaka aynı tipte fırçalar ile değiştirin. (Şekil 54) Fırça yuvalarını açmak için bir tornavida kullanın. Aşınmış karbon fırçaları çıkartın ve yenilerini taktıktan sonra fırça yuvalarını geri vidalayın. Kullanım sonrası

• Kullanım sonr asınd a makineye yapışan talaşı ve tozu bir bez parçası ile temizleyin. Bıçak muhafazasını yukarıda verilen “Bıçak muhafazası” başlıklı bölümde belirtilen yönergelere uygun olarak temiz tutun. Paslanmayı önlemek için hareketli parçaları makine yağı ile yağlayın.

• Makineyi depoya kaldırmadan önce, taşıyıcıyı tamamen kendinize doğru çekin. Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita yetkili servisleri veya fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.

• Bu kullanım kılavuzunda açıklanan Makita marka makineyle aşağıda sıralanan Makita aksesuarlarının ve parçalarının kullanılması önerilir. Başka aksesuarların veya aparatların kullanılması ciddi yaralanmalara yol açabilir.

• Yalnızca Makita marka aksesuarları ve parçaları sadece öngörüldükleri işlevler için kullanın. Bir aksesuarın veya aparatın yanlış kullanılması ciddi yaralanmalarla sonuçlanabilir. Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.

• Çelik ve Karbür uçlu testere bıçakları

• Bir ucu lokma, diğer ucu Alyan anahtarı olan alet

• Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklılıklar gösterebilir. Gürültü ENG905-1 EN61029 uyarınca belirlenen tipik A ağırlıklı gürültü seviyesi: Ses basıncı seviyesi (L

): 87 dB (A) Ses gücü seviyesi (L

): 110 dB (A) Belirsizlik (K): 3 dB (A) Koruyucu kulaklık takın. Titreşim ENG900-1 EN61029’a göre belirlenen toplam titreşim değeri (üç eksenli vektörel toplam): Titreşim emisyonu (a

veya daha düşük Belirsizlik (K): 1,5 m/sn

• Belirtilen titreşim emisyonu değeri, standart test yöntemine göre ölçülmüştür ve makinenin diğer makinelerle karşılaştırılması için kullanılabilir.

• Belirtilen titreşim emisyonu değeri ayrıca maruziyetin ön değerlendirilmesinde de kullanılabilir. UYARI:

• Elektrikli aletin gerçek kullanımı sırasında ortaya çıkacak titreşim emisyonu, aletin kullanılma şekline bağlı olarak belirtilen emisyon değerinden farklı olabilir.

• Gerçek kullanım koşullarındaki maruziyeti tahmin ederek (örneğin, aletin açılma süresine ek olarak kapalı konuma getirildiği ve rölantide çalıştığı süreler gibi çalışma döngüsünün tüm bileşenlerini dikkate alın), kullanıcıyı kor umak için gerekli güvenlik önlemlerinin alınd ığından emin olun. Yalnızca Avrupa ülkeleri için ENH103-1 AT Uygunluk Beyanı Makita aşağıdaki Makine(ler) ile ilgili şu hususları beyan eder: Makinenin Adı: Kızaklı Birleşik Gönyeburun Testere Model Numarası/Tipi: LS0815F, LS0815FL Gönyeburun testere bıçakları Çeşitli malzemelerde düzgün ve hassas kesimler için. Kombinasyon Hızlı ve pürüzsüz oluk açma, çapraz kesim ve gönye kesmek için genel amaçlı bıçak. Çapraz kesme Daha düzgün çapraz eksenel kesimler için. Temiz eksenel dilimler. Hassas çapraz kesimler Temiz ve pürüzsüz kesimler için Demir dışı gönyeburun testere bıçağı metalleri Alüminyum, bakır, pirinç, boru ve diğer demir olmayan metallerden yapılmış gönyeli testereler için.130 Şu Avrupa Yönergelerine uygundur: 2006/42/EC, 2006/95/EC, 2006/108/EC, 2006/65/EC Şu standartlara veya standartlaştırılmış belgelere uygun olarak üretilmiştir: EN61029, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 2006/42/EC’ye uygun Teknik dosyaya şu adresten ulaşılabilir: Makita, Jan-Baptist Vinkstraat 2, 3070, Belçika
