KULLANIM KILAVUZU GA5040CZ1 MAKITA

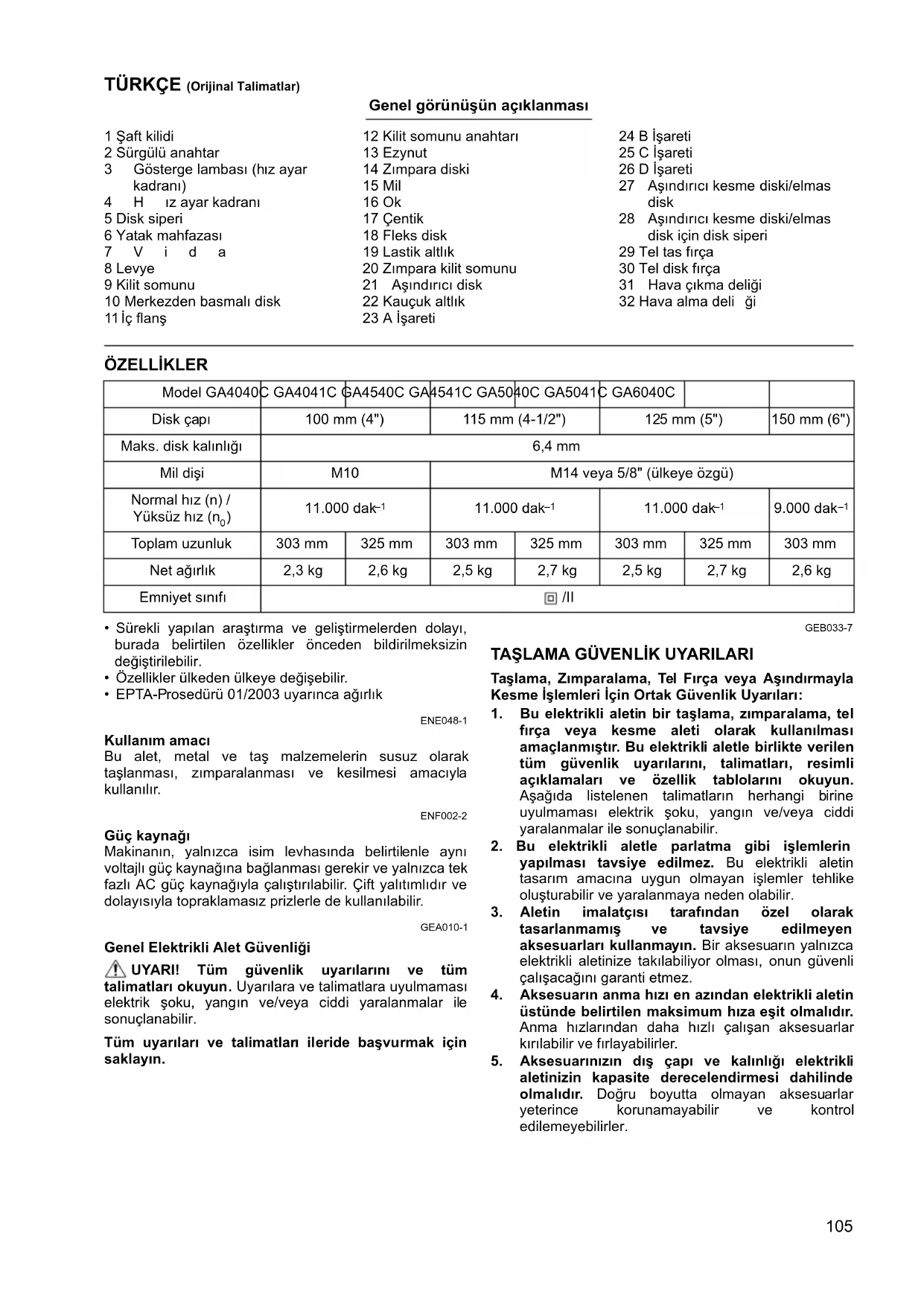

Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN105 TÜRKÇE (Orijinal Talimatlar) Genel görünüşün açıklanması 1 Şaft kilidi 2 Sürgülü anahtar 3 Gösterge lambası (hız ayar kadranı) 4Hız ayar kadranı 5 Disk siperi 6 Yatak mahfazası 7Vida 8 Levye 9 Kilit somunu 10 Merkezden basmalı disk 11 İç flanş 12 Kilit somunu anahtarı 13 Ezynut 14 Zımpara diski 15 Mil 16 Ok 17 Çentik 18 Fleks disk 19 Lastik altlık 20 Zımpara kilit somunu 21 Aşındırıcı disk 22 Kauçuk altlık 23 A İşareti 24 B İşareti 25 C İşareti 26 D İşareti 27 Aşındırıcı kesme diski/elmas disk 28 Aşındırıcı kesme diski/elmas disk için disk siperi 29 Tel tas fırça 30 Tel disk fırça 31 Hava çıkma deliği 32 Hava alma deli

Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

Özellikler ülkeden ülkeye değişebilir.

EPTA-Prosedürü 01/2003 uyarınca ağırlık ENE048-1 Kullanım amacı Bu alet, metal ve taş malzemelerin susuz olarak taşlanması, zımparalanması ve kesilmesi amacıyla kullanılır. ENF002-2 Güç kaynağı Makinanın, yalnızca isim levhasında belirtilenle aynı voltajlı güç kaynağına bağlanması gerekir ve yalnızca tek fazlı AC güç kaynağıyla çalıştırılabilir. Çift yalıtımlıdır ve dolayısıyla topraklamasız prizlerle de kullanılabilir. GEA010-1 Genel Elektrikli Alet Güvenliği UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Tüm uyarıları ve talimatları ileride başvurmak için saklayın. GEB033-7

TAŞLAMA GÜVENLİK UYARILARI

Taşlama, Zımparalama, Tel Fırça veya Aşındırmayla Kesme İşlemleri İçin Ortak Güvenlik Uyarıları:

1. Bu elektrikli aletin bir taşlama, zımparalama, tel

fırça veya kesme aleti olarak kullanılması amaçlanmıştır. Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve özellik tablolarını okuyun. Aşağıda listelenen talimatların herhangi birine uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.

2. Bu elektrikli aletle parlatma gibi işlemlerin

yapılması tavsiye edilmez. Bu elektrikli aletin tasarım amacına uygun olmayan işlemler tehlike oluşturabilir ve yaralanmaya neden olabilir.

3. Aletin imalatçısı tarafından özel olarak

tasarlanmamış ve tavsiye edilmeyen aksesuarları kullanmayın. Bir aksesuarın yalnızca elektrikli aletinize takılabiliyor olması, onun güvenli çalışacağını garanti etmez.

4. Aksesuarın anma hızı en azından elektrikli aletin

üstünde belirtilen maksimum hıza eşit olmalıdır. Anma hızlarından daha hızlı çalışan aksesuarlar kırılabilir ve fırlayabilirler.

5. Aksesuarınızın dış çapı ve kalınlığı elektrikli

aletinizin kapasite derecelendirmesi dahilinde olmalıdır. Doğru boyutta olmayan aksesuarlar yeterince korunamayabilir ve kontrol edilemeyebilirler. Model GA4040C GA4041C GA4540C GA4541C GA5040C GA5041C GA6040C Disk çapı 100 mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm (6") Maks. disk kalınlığı 6,4 mm Mil dişi M10 M14 veya 5/8" (ülkeye özgü) Normal hız (n) / Yüksüz hız (n

6. Aksesuarların dişli montaj parçaları taşlama

makinesinin mil dişine tam olarak uymalıdır. Flanş yardımıyla takılan aksesuarlar için, aksesuarın mil delikleri flanşın yerleştirme çapına uygun olmalı dır. Elektrikli aletin monte edildiği kısmına uymayan aksesuarlar dengesiz döner, aşırı titreşim yapar ve kontrolden çıkabilirler.

7. Hasarlı bir aksesuarı kullanmayın. Her

kullanımdan önce aksesuarlarda, örneğin taşlama taşlarında yonga veya çatlak, taban disklerinde çatlak, kopma veya aşırı aşınma, tel fırçalarda gevşek veya kırık tel muayenesi yapın. Eğer elektrikli alet veya aksesuar düş ürülürse, hasar muayenesi yapın ve hasarsız aksesuar takın. Bir aksesuarı muayene ettikten ve taktıktan sonra, kendinizi ve civardaki insanları döner aksesuarın düzleminden uzak tutun ve elektrikli aleti bir dakika kadar maksimum yüksüz hızda çalıştırın. Bu test çalıştırması sırasında normal olarak hasarlı aksesuarlar koparlar.

8. Kişisel koruyucu donanım kullanın. Uygulamaya

bağlı olarak yüz siperleri veya güvenlik gözlükleri kullanın. Uygun görüldüğü şekilde toz maskesi, kulak koruyucuları, eldiven ve taşlama taşlarından veya iş parçasından kopan küçük parçalardan sizi koruyabilecek iş önlüğü takın. Göz koruyucuları çeşitli işlemlerin üreteceği uçan kırıntıları durdurabilecek nitelikte olmal ıdır. Toz maskesi veya solunum cihazı yaptığınız işlemin üreteceği küçük parçacıkları süzebilecek nitelikte olmalıdır. Uzun süre yüksek yoğunlukta gürültüye maruz kalmak işitme kaybına neden olabilir.

9. Civarda bulunanları çalışma alanından güvenli

bir uzaklıkta tutun. Çalışma alanına giren herkes kişisel koruyucu donanım kullanmalıdır. Kırılan bir aksesuarın veya iş parçasının kırıkları uzağa fırlayıp, çalışma yerinin ötesinde yaralanmalara neden olabilir.

10. Kesici aksesuarın görünmeyen kablolara ya da

aletin kendi kordonuna temas etme olasılığı bulunan yerlerde çalı şırken elektrikli aleti sadece yalıtımlı kavrama yüzeyinden tutun. Kesici aksesuarın “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

11. Kordonu döner aksesuardan uzakta tutun. Eğer

kontrolü kaybederseniz, kordon kesilebilir veya takılabilir ve eliniz ya da kolunuz döner aksesuara çekilebilir.

12. Aksesuar tamamen durmadan önce elektrikli

aleti kesinlikle yere koymayın. Döner aksesuar yere sürtünüp, elektrikli aletin kontrolünüz dışında fırlamasına neden olabilir.

13. Elektrikli aleti yanınızda taşırken çalıştırmayın.

Giysilerinizin kazayla döner aksesuara temas etmesi aksesuarı vücudunuza çekebilir.

14. Elektrikli aletin havalandırma deliklerini düzenli

olarak temizleyin. Motorun fanı tozu gövdenin içine çeker ve a şırı toz metal birikimi elektrik tehlikelerine neden olabilir.

15. Elektrikli aleti tutuşabilen malzemelerin

yakınında kullanmayın. Kıvılcımlar bu malzemeleri tutuşturabilir.

16. Sıvı soğutucu gerektiren aksesuarlar

kullanmayın. Su veya diğer sıvı soğutucuların kullanılması elektrik çarpmasına veya şokuna neden olabilir. Geri Tepme ve İlgili Uyarılar: Geri tepme sıkışan veya takılan bir taşlama taşına, taban diskine, fırçaya veya başka bir aksesuara verilen ani bir tepkidir. Sıkışma veya takılma döner aksesuarın aniden durmasına ve bu da elektrikli aletin tutukluk noktasında aksesuarın dönme yönünün tersi doğrultuda kontrolsüz

ekilde itilmesine neden olur. Örneğin, eğer bir taşlama taşı iş parçasına takılır veya sıkışırsa, sıkışma noktasına giren taşın kenarı malzeme yüzeyine batarak, taşın dışarı tırmanmasına veya tepmesine neden olabilir. Taşlama taşı, sıkışma noktasında taşın hareket yönüne bağlı olarak operatöre veya ondan uzağa doğru sıçrayabilir. Bu koşullarda taşlama taşları kırılabilir de. Geri tepme elektrikli aletin yanlış kullanılmasını n ve/veya yanlış kullanım usulleri veya koşullarının bir sonucudur ve aşağıda belirtildiği gibi doğru önlemlerle önlenebilir: a) Elektrikli aleti daima sıkıca kavrayın ve vücudunuzun ve kolunuzun duruşunu geri tepme kuvvetlerine direnç gösterecek şekilde ayarlayın. İlk çalıştırma sırasında geri tepme veya tork etkisi üzerinde maksimum kontrol sağlamak için, eğer varsa, daima yardımcı sapı kullanın. Eğer doğru önlemler alınırsa, operatör tork etkilerini veya geri tepme kuvvetlerini kontrol edebilir. b) Elinizi kesinlikle döner aksesuarın yakınına koymayın. Aksesuar elinizin üstüne doğru geri tepebilir. c) Vücudunuzu geri tepme halinde elektrikli aletin fırlayacağı alanda bulundurmayı n. Geri tepme aleti takılma noktasında taşın hareketinin tersi yönde iter. d) Köşelerde, keskin kenarlarda, vb. çalışırken özel dikkat gösterin. Aksesuarın zıplamasından ve takılmasından kaçının. Köşelerde, keskin kenarlarda veya zıplama halinde döner aksesuarın takılma eğilimi vardır ve kontrol kaybına ve geri tepmeye neden olur. e) Bir zincir testere, oyma bıçağı veya dişli testere bıçağı takmayın. Bu bıçaklar sıkça geri tepme ve kontrol kaybı yaratır. Taşlama ve Aşındırarak Kesme İşlemlerine Özgü Güvenlik Uyarıları: a) Sadece elektrikli aletiniz için tavsiye edilen taşlama taşlar ını ve seçilen taş için özel olarak tasarlanmış siperi kullanın. Elektrikli aletin tasarımına uygun olmayan taşlar yeterli şekilde koruma altına alınmayabilir ve güvensizdirler. b) Merkezden basmalı disklerin taşlama yüzeyi, koruyucu kapak çarkı düzleminin altına monte edilmelidir. Koruyucu kapak çarkının üzerine doğru çıkıntı yapacak şekilde hatalı monte edilmiş bir taşlama diski yeterli ölçüde kapatılamaz. c) Siper elektrikli alete sıkı şekilde takılı olmalı ve taşın operatöre doğru açıkta kalan kısmı en az olacak şekilde maksimum güvenlik için konumlandırılmalıdır. Siper, operatörün k ırılan taş parçalarından, kazayla diske temas etmekten ve giysileri tutuşturabilecek kıvılcımlardan korunmasına yardımcı olur.107 d) Taşlama taşları sadece tavsiye edilen uygulamalarda kullanılmalıdır. Örneğin: Kesme taşının yan tarafıyla taşlama yapmayın. Aşındırarak kesme taşları çevresel aşındırmaya yöneliktir, bu taşlara etki eden yan kuvvetler parçalanmalarına neden olabilir. e) Daima taşınız için doğru boyut ve şekilde hasarsız flanşlar kullanın. Doğru flanşlar taşı destekleyerek, taş kırılması olasılığını azaltır. Kesme taşlarını n flanşları taşlama taşlarının flanşlarından farklı olabilir. f) Daha büyük elektrikli aletlerin aşınarak küçülmüş taşlarını kullanmayın. Daha büyük elektrikli aletler için tasarlanmış taşlar küçük aletlerin daha yüksek hızlarına uygun olmayabilirler ve parçalanabilirler. Aşındırarak Kesme İşlemlerine Özgü Ek Güvenlik Uyarıları: a) Kesme taşını “dürtmeyin” veya üstüne aşırı basınç uygulamayın. Aşırı derinlikte bir kesme yapmaya çalışmayın. Taşın aşırı zorlanması yükü ve taş ın kesik içinde bükülme veya takılma olasılığını arttırarak, geri tepmeye veya taşın kırılmasına neden olabilir. b) Vücudunuzu döner taşla aynı hizada ve taşın gerisinde tutmayın. Taş, çalışma noktasında, vücudunuzdan uzağa doğru hareket ederken, olası bir geri tepme döner mili ve elektrikli aleti doğrudan doğruya size doğru fırlatabilir. c) Taş takıldığı veya herhangi bir nedenle kesmeyi durdurduğu zaman, elektrikli aleti kapatın ve taş tamamen duruncaya kadar onu hareketsiz şekilde tutun. Kesme taşı dönerken onu kesinlikle kesikten çıkarmaya çalışmayın aksi taktirde geri tepme oluşabilir. Taşın takı lma nedenini araştırıp, ortadan kaldırmak için düzeltici işlemleri yapın. d) İş parçasında kesme işlemine yeniden başlamayın. Taşın tam hıza ulaşmasını bekleyin ve dikkatli şekilde tekrar kesiğe geçirin. Elektrikli alet iş parçası içinde tekrar çalıştırılırsa, taş takılabilir, yukarı tırmanabilir veya geri tepebilir. e) Taşın takılması veya geri tepme riskini en aza indirmek için panelleri ve çok büyük iş parçalarını destekleyin. Büyük iş parçaları kendi ağırlıkları altında bel vermeye meyillidirler. Destekler taşın her iki yanı nda kesme hattına ve iş parçasının kenarına yakın olarak, iş parçasının altına yerleştirilmelidirler. f) Mevcut duvarların veya diğer kör alanların içine “oyuk kesme” yaparken daha fazla dikkat gösterin. Fazla ileri giden taş gaz veya su borularını, elektrik kablolarını veya geri tepmeye neden olabilecek nesneleri kesebilir. Zımparalama İşlemlerine Özgü Güvenlik Uyarıları: a) Aşırı büyüklükte zımpara kağıdı diski kullanmayın. Zımpara kağıdı seçerken imalatçının tavsiyelerine uyun. Zımpara taban diskini aşan büyüklükte zımpara kağıdı yırtı lma riski oluşturur ve takılmaya, diskin kopmasına veya geri tepmeye neden olabilir. Tel Fırça İşlemlerine Özgü Güvenlik Uyarıları: a) Olağan işlemler sırasında bile fırçadan tellerin fırlayabileceği konusunda uyanık olun. Fırçaya aşırı yük uygulayarak telleri aşırı zorlamayın. Teller kolaylıkla ince giysilere ve/veya cilde batabilirler. b) Tel fırça işlemi için bir siper kullanılması tavsiye ediliyorsa, tel diskinin veya fırçanın siper tarafından engellenmemesini sağlayın. Tel disk veya fırça iş yüküne veya merkezkaç kuvvetlerine bağlı olarak genişleyebilir. Ek Güvenlik Uyarıları:

17. Merkezden basmalı taşlama diskler

kullan ırsanız, mutlaka sadece fiberglas takviyeli diskler kullanın.

18. Bu taşlama makinesiyle Taş Çanak tipi diskleri

KESİNLİKLE KULLANMAYIN. Bu taşlama makinesi bu tip diskler için tasarlanmamıştır ve böyle bir ürün kullanılması ciddi yaralanmalara neden olabilir.

19. Mile, flanşa (özellikle takma yüzeyine) veya kilit

somununa zarar vermemeye dikkat edin. Bu kısımların hasar görmesi diskin kırılması ile sonuçlanabilir.

20. Alet çalıştırılmadan önce diskin iş parçasına

değmediğinden emin olun.

21. Aleti gerçek bir iş parçası üzerinde kullanmadan

önce bir süre boşta çalıştırın. Taşın yanlış takılmış veya dengesiz olduğunu gösteren titreme ya da yalpalamalara dikkat edin.

22. Taşlama yaparken diskin belirlenmiş yüzeyini

23. Aleti çalışır durumda bırakmayın. Aleti sadece

elinizde tutarken çalıştırın.

24. Çalışmadan hemen sonra iş parçasına

dokunmayın; Çok sıcak olabilir ve cildinizi yakabilir.

25. Disklerin doğru monte edilmesi ve kullanılması

için imalatçının talimatlarına uyun. Diskleri özenle aktarın ve saklayın.

26. Büyük delikli taşlama disklerini uydurmak için

ayrı redüksiyon nipel ya da adaptör kullanmayın.

27. Sadece bu alet için belirtilen flanşları kullanın.

28. Deliği vida dişli disk takılmak istenen aletlerde

bu diskin dişlerinin mil uzunluğunu kabul edecek kadar uzun olması gereklidir.

29. İş parçasının doğru desteklenip

desteklenmediğini kontrol edin.

30. Diskin alet kapatıldıktan sonra dönmeye devam

ettiğ ine dikkat edin.

31. Çalışma yeri aşırı sıcak ve nemliyse ya da çok

fazla iletken toz kirliliği mevcutsa kullanıcının güvenliği için bir kısa devre kesicisi (30 mA) kullanın.

32. Bu aleti asbest içeren hiçbir malzeme üstünde

33. Kesme diski kullandığınız zaman, daima yerel

yönetmeliklerin gerektirdiği toz toplayıcı disk siperi ile çalışın.

34. Kesme diskleri yanal bir basınca maruz

kalmamalıdır. BU TALİMATLARI MUHAFAZA EDİNİZ.108 UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir.

Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Şaft kilidi (Şek. 1) DİKKAT:

Mil hareket halindeyken şaft kilidini asla kullanmayın. Alet zarar görebilir. Aksesuarları takarken veya çıkarırken milin dönmesini önlemek için şaft kilidine basın. Anahtar işlemi (Şek. 2) DİKKAT:

Aleti fişe takmadan önce sürgülü anahtarın doğru çalıştığından ve sürgülü anahtarın arka kısmına basıldığında “OFF” (kapalı) konumuna döndüğünden emin olun.

Uzun süreli kullanım sırasında kullanıcının rahatı için anahtar “ON” (açık) konumunda kilitlenebilir. Anahtar “ON” (açık) konumunda kilitliyken dikkatli olun ve aleti sıkı kavrayın. Aleti başlatmak için, sürgülü anahtarı arka kısmından iterek “I (AÇIK)” konuma getirin. Sürekli kullanım için, sürgülü anahtarın ön kısmına basarak anahtarı kilitleyin. Aleti durdurmak için, sürgülü anahtarın arka kısmına basın ve “O (KAPALI)” konuma kaydırın. Gösterge lambası (Şek. 3) Alet fişe takıldığında gösterge lambası yeşil renkte yanar. Gösterge lambası yanmıyorsa, ana kablo veya kontrolör hasarlı olabilir. Gösterge lambası yanıyor fakat alet açık konumda olduğu halde çalışmaya başlamıyorsa; karbon fırçalar aşınmış ya da kontrolör, motor veya AÇMA/ KAPAMA anahtarı hasarlı olabilir. İstenmeyen yeniden başlatma koruması Fiş takılı olsa da anahtar kilitli konumda olduğunda alet çalışmaya başlamaz. Bu sırada gösterge lambası kırmızı renkte yanıp sönerek istenmeyen yeniden başlatma koruma aygıtının çalışmakta olduğunu gösterir. İstenmeyen yeniden ba şlatma korumasını iptal etmek için, sürgülü anahtarı “O (KAPALI)” konuma getirin. Hız ayar kadranı (Şek. 4) Hız ayar kadranı 1 ile 5 arasında bir sayıya çevrilerek dönüş hızı değiştirilebilir. Kadran 5 rakamına doğru çevrildiğinde daha yüksek hız elde edilir. Kadran 1 rakamına doğru çevrildiğinde ise daha düşük hız elde edilir. Kadran üzerindeki rakamlar ve yaklaşık dönüş hızı arasındaki ilişki için aşağıdaki tabloya bakın. GA4040C, GA4540C, GA5040C, GA4041C, GA4541C, GA5041C modeli için

Alet uzun bir süre boyunca sürekli olarak düşük hızda çalıştırılırsa, motora aşırı yük biner ve motor ısınır.

Hız ayar kadranı sadece 1 ile 5 rakamları arasında hareket ettirilebilir. Kadranı 5’in ilerisine ya da 1’in gerisine çevirmeye zorlamayın, aksi takdirde hız ayar işlevi çalışmayabilir. Elektronik işlev Elektronik işlevli aletlerin kullanımı aşağıda belirtilen özellikler nedeniyle daha kolaydır. Sabit hız kontrolü Sabit hız kontrolü, yüklü koşullarda dönüş hızını sabit tutarak daha iyi bir finiş sağlar. Yumuşak başlatma özelliği Yumuşak başlatma özelliği başlatma sırasında oluşan sarsıntıyı engeller. Aşırı yük koruması Alet üzerine binen yük kabul edilebilir seviyeleri aştığında, motoru aşırı ısınmadan korumak için motora verilen güç azaltılır. Yük, kabul edilebilir seviyelere geri döndüğünde alet normal bir şekilde çalış maya devam eder. Mekanik fren GA4041C, GA4541C, GA5041C modelleri için Mekanik fren, aletin gücü kapatıldıktan sonra etkinleşir. Anahtar açıkken güç kaynağı kapatılsa fren çalışmaz. Rakam dak

Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Yan sapın (tutamağın) takılması (Şek. 5) DİKKAT:

Çalışmaya başlamadan önce yan sapın yerine sağlam şekilde takılmış olduğundan daima emin olun. Yan sapı şekilde gösterildiği gibi alet üstündeki konumuna sıkıca vidalayın. Disk siperinin takılması veya çıkarılması (Merkezden basmalı disk, flap disk, fleks disk, tel disk fırça / aşındırıcı kesme diski, elmas disk için) UYARI:

Merkezden basmalı bir disk, flap disk, fleks disk veya tel disk fırça kullanılırken; disk siperi, siperin kapalı tarafının yönü daima kullanıcıya doğru bakacak şekilde takılmalıdır.

Bir aşındırıcı kesme diski / elmas disk kullanıldığı zaman, sadece kesme diskleriyle kullanılmak için belirlenmiş özel disk siperini kullandığı nızdan emin olun. (Bazı Avrupa ülkelerinde, elmas disk kullanılırken normal siper kullanılabilir. Ülkenizdeki yönetmeliklere uygun davranın.) Kilit vidası tipi disk siperli alet için (Şek. 6) Disk siperini bant üstündeki çıkıntı yatak mahfazası üstündeki çentikle aynı hizada olacak şekilde monte edin. Sonra disk siperini saat yönünün tersine 180° döndürün. Vidayı iyice sıktığını zdan emin olun. Disk siperini çıkarmak için, takma işlemlerini tersinden uygulayın. Kıskaç kolu tipi disk siperli alet için (Şek. 7 ve 8) Vidayı gevşettikten sonra levyeyi ok yönünde döndürün. Disk siperini bant üstündeki çıkıntı yatak mahfazası üstündeki çentikle aynı hizada olacak şekilde monte edin. Sonra disk siperini saat yönünün tersine 180° döndürün. Levyeyi ok yönünde çektikten sonra vidayı sıkarak disk siperini sabitleyin. Disk siperinin açı ayarı levye ile yapılabilir. Disk siperini çıkarmak için, takma işlemlerini tersinden uygulayın. Merkezden basmalı diskin veya flap diskin takılması veya çıkarılması (isteğe bağlı aksesuar) (Şek. 9 ve 10) UYARI:

Merkezden basmalı bir disk veya flap disk kullanırken, disk siperi, siperin kapalı tarafının yönü daima kullanıcıya doğru bakacak şekilde takılmalıdır. İç flanşı mile takın. Diski iç flanşın üstüne takın ve kilit somununu çıkıntısı aşağı (diske doğru) bakacak şekilde vidalayın. Kilit somununu sıkmak için, milin dönmemesi sağlayacak şekilde şaft kilidine kuvvetle bastırın, sonra kilit somunu anahtarını kullanarak saat yönünde iyice sıkın. Diski çıkarmak için, takma işlemlerini tersinden uygulayın. Süper flanş (isteğe bağlı aksesuar) F harfli modellerde standart donanım olarak bir süper flanş bulunur. Kilit somununu açmak için klasik tipe oranla sadece 1/3 çaba gerekir. DİKKAT:

Mekanik frenle donatılmış modellerde süper flanş kullanmayın. Aksi takdirde, fren etkinleştirildiğinde süper flanş gevşeyebilir. Ezynut’ın takılması veya çıkarılması (isteğe bağlı aksesuar) (Şek. 11, 12, 13 ve 14) DİKKAT:

Ezynut’ı Süper Flanş veya model numarasının sonunda “F” harfi olan taşlama makinesi modelleri ile birlikte kullanmayın. Bu flanşlar tüm dişin mil tarafından tutulmasına engel olacak kadar kalındır. İç flanşı, aşındırıcı diski ve Ezynut’ı, Ezynut üzerindeki Makita Logosu dışarı bakacak şekilde monte edin. Şaft kilidine sıkıca bastırın ve aşındırıcı diski saat yönünde sonuna kadar döndürerek Ezynut’ı sıkılayın. Gevşetmek için Ezynut’ın dış halkasını saatin aksi yönde döndürün. NOT:

Ok çentiği gösterdiğ i müddetçe Ezynut elle gevşetilebilir. Aksi takdirde, gevşetmek için bir kilit somunu anahtarı gerekir. Anahtarın bir pimini bir deliğe yerleştirin ve Ezynut’ı saatin aksi yönünde döndürün. Fleks diskin takılması veya çıkarılması (isteğe bağlı aksesuar) (Şek. 15) UYARI:

Fleks disk alet üzerindeyken daima verilen siperi kullanın. Disk kullanım sırasında kırılabilir ve siper kişisel yaralanma olasılığını azaltır. Merkezden basmalı disk için verilen talimatları izleyin fakat ayrıca diskin üzerinde plastik altlık kullanın. Bu kılavuzun aksesuarlar sayfasında verilen montaj düzenine bakın. Aşındırıcı diskin takılması veya çıkarılması (isteğe bağlı aksesuar) (Şek. 16) NOT:

Bu kılavuzda belirtilen zımparalama aksesuarlarını kullanın. Bu aksesuarlar ayrıca satın alınmalıdır. Kauçuk altlığı mile takın. Diski kauçuk altlığın üzerine yerleştirin ve zımpara kilit somununu mile vidalayın. Zımpara kilit somununu sıkmak için, milin dönmemesi sağlayacak şekilde şaft kilidine kuvvetle bastırın sonra kilit somunu anahtarını kullanarak saat yönünde iyice sıkın. Diski çıkarmak için, takma işlemlerini tersinden uygulayın.110 Toz kapağı eklentisinin takılması veya çıkarılması (isteğe bağlı aksesuar) (Şek. 17) UYARI:

Toz kapağı eklentisini takmadan veya çıkarmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun. Aksi takdirde alet zarar görebilir ya da kişisel yaralanmalar meydana gelebilir. Toz ka pağı eklentisinin dört parçası vardır ve her biri farklı pozisyonlarda kullanılır. Toz kapağı eklentisini işaretler (A, B, C veya D) gösterildiği şekilde yerleşecek şekilde ayarlayın. Pimlerini havalandırma deliklerine geçirerek kapatın. Toz kapağı eklentisi elle çıkarılabilir. NOT:

Toz kapağı eklentisi toz ya da yabancı maddelerle tıkandığında çıkarıp temizleyin. Tıkalı bir toz kapağı eklentisi ile çalışmaya devam etmek alete zarar verir. KULLANIM UYARI:

Aletin hiçbir zaman zorlanması gerekmez. Aletin ağırlığı yeterli basıncı uygular. Zorlama ve fazla basınç tehlikeli disk kırılmasına neden olabilir.

Taşlama sırasında alet düşürülürse diski DAİMA değiştirin.

Taşlama diskini ASLA taşlanan malzemeye vurmayın ya da çarpmayın.

Özellikle köşelerde, keskin kenarlarda, vb. alanlarda çalışırken diski zıplatmaktan ve engellere takmaktan kaçının. Bu, kontrol kaybına ve geri tepmeye neden olabilir.

Bu aleti ASLA ahşap kesme bıçakları ve diğer testere bıçakları ile kullanmayın. Bu bıçaklar bir taşlama makinesiyle kullanıldığında sıkça geri teperler ve yaralanmaya yol açacak kontrol kaybına neden olurlar. DİKKAT:

İş parçası ile temas halindeyken aleti asla çalıştırmayın; bu, kullanıcının yaralanmasına neden olabilir.

Çalışma sırasında daima emniyet gözlükleri veya bir yüz siperi kullanın.

Çalışmanız bitince daima aleti kapatın ve yere koymadan önce diskin tamamen durmasını bekleyin. Taşlama ve zımparalama işlemi (Şek. 18) Aleti DAİMA bir elinizle arka sapından ve diğer elinizle yan sapından tutun. Aleti çalıştırın ve diski iş parçasına uygulayın. Genel olarak diskin kenarını iş parçasının yüzeyine yaklaşık 15 derecelik bir açıyla tutun. Yeni bir diskin alıştırma döneminde taşlama makinesini B yönünde çalıştırmayın aksi takdirde disk iş parçasını keser. Diskin kenarı kullanılıp yuvarlandıktan sonra, disk hem A hem de B yönlerinde kullanılabilir. Aşındırıcı kesme diski / elmas disk ile çalışma (isteğe bağlı aksesuar) (Şek. 19) Kilit somununu ve iç flanşı monte etme yönü disk kalınlığına göre değişir.111 Aşağıdaki tabloya bakın.

Bir aşındırıcı kesme diski / elmas disk kullanıldığı zaman, sadece kesme diskleriyle kullanılmak için belirlenmiş özel disk siperini kullandığınızdan emin olun. (Bazı Avrupa ülkelerinde, elmas disk kullanılırken normal siper kullanılabilir. Ülkenizdeki yönetmeliklere uygun davranın.)

Kenar taşlama için ASLA kesme diski kullanmayın.

Diski “sıkıştırmayın” veya aşırı basınç uygulamayın. Aşırı derinlikte bir kesme yapmaya çalışmayın. Taşın aşırı zorlanması yükü ve taşın kesik içinde bükülme veya takılma olasılığını artt ırarak, geri tepmeye, taşın kırılmasına ve motorun aşırı ısınmasına neden olabilir.

İş parçasında kesme işlemine başlamayın. Diskin tam hıza ulaşmasını bekleyin ve dikkatli şekilde kesiğin içine girerek, aleti iş parçasının yüzeyi boyunca ileri doğru ilerletin. Elektrikli alet iş parçası içinde çalıştırılırsa, disk takılabilir, yukarı tırmanabilir veya geri tepebilir.

Kesme işlemleri sırasında, diskin açısını kesinlikle değiştirmeyin. Kesme diskine (taşlamada olduğu gibi) yan bas ınç uygulanması diskin kırılmasına ve kopmasına neden olarak, ciddi yaralanmalara yol açabilir.

Bir elmas disk kesilecek malzemeye dik olarak çalıştırılmalıdır. Tel tas fırçayla çalışma (isteğe bağlı aksesuar) (Şek. 20) DİKKAT:

Fırçanın önünde veya hizasında hiç kimse olmadığından emin olarak, aleti yüksüz çalıştırıp fırçanın çalışmasını kontrol edin.

Hasarlı veya dengesiz fırçaları kullanmayın. Hasarlı fırça kullanılması kırık fırça tellerinin temas etmesiyle yaralanma potansiyelini arttırabilir. Aleti prizden çıkarın ve mile kolay erişim için ters şekilde yerleştirin. Mil üstündeki aksesuarları çıkarın. Tel tas fırçayı mile takın ve verilen anahtarla sıkın. Fırça kullanırken, tellerin aşırı bükülüp erken kır ılmasına neden olan aşırı basınç uygulamayın.

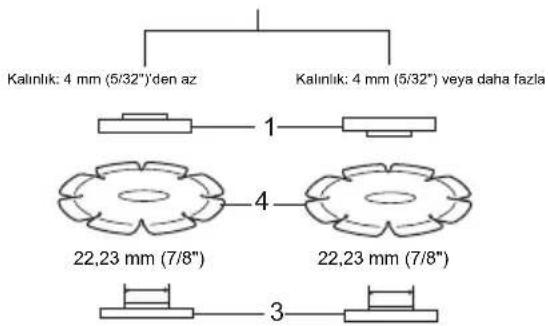

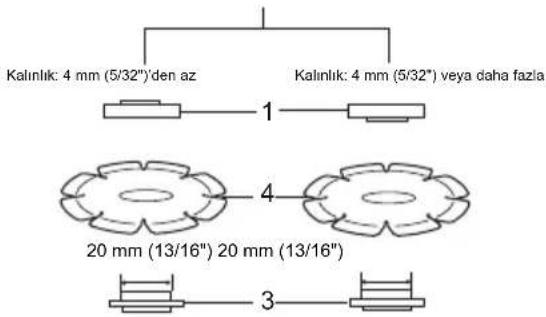

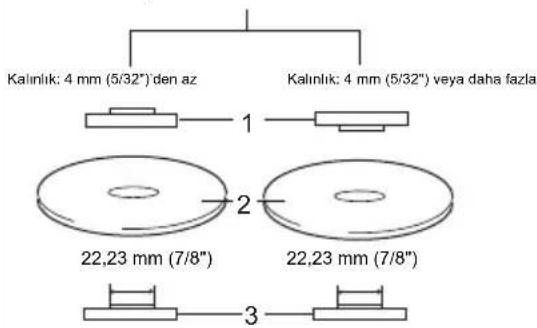

100 mm (4") model 115 mm (4-1/2") / 125 mm (5") / 150 mm (6") model Aşındırıcı kesme diski Elmas disk Aşındırıcı kesme diski Elmas disk 16 mm (5/8") Kalınlık: 4 mm (5/32") veya daha fazla Kalınlık: 4 mm (5/32")’den az Kalınlık: 4 mm (5/32") veya daha fazla Kalınlık: 4 mm (5/32")’den az Kalınlık: 4 mm (5/32") veya daha fazla Kalınlık: 4 mm (5/32")’den az Kalınlık: 4 mm (5/32") veya daha fazla 16 mm (5/8")20 mm (13/16") 20 mm (13/16")

22,23 mm (7/8") 22,23 mm (7/8")22,23 mm (7/8") 22,23 mm (7/8")

Kalınlık: 4 mm (5/32")’den az112 Tel disk fırçayla çalışma (isteğe bağlı aksesuar) (Şek. 21) DİKKAT:

Fırçanın önünde veya hizasında hiç kimse olmadığından emin olarak, aleti yüksüz çalıştırıp tel disk fırçanın çalışmasını kontrol edin.

Hasarlı veya dengesiz tel disk fırçaları kullanmayın. Hasarlı tel disk fırça kullanılması kırık fırça tellerinin temas etmesiyle yaralanma potansiyelini arttırabilir.

Tel disk fırçalarla birlikte DAİMA, diskin çapı siperin içinde kalacak şekilde, siper kullanın. Disk kullanım sırasında kırılabilir ve siper kişisel yaralanma olasılığını azaltır. Aleti prizden çıkarın ve mile kolay eri şim için ters şekilde yerleştirin. Mil üstündeki aksesuarları çıkarın. Tel disk fırçayı mile takın ve verilen anahtarla sıkın. Tel disk fırça kullanırken, tellerin aşırı bükülüp erken kırılmasına neden olan aşırı basınç uygulamayın. BAKIM DİKKAT:

Muayene ya da bakım yapmadan önce aletin kapalı ve fişinin çekili olduğundan daima emin olun.

Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Alet ve hava delikleri temiz tutulmalıdır. Aletin hava deliklerini düzenli aralıklarla veya delikler her tıkanmaya başladığında temizleyin. (Şek. 22) Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, karbon fırça muayenesi ve değiştirilmesi, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita Yetkili Servis Merkezleri tarafından yapılmalıdır.

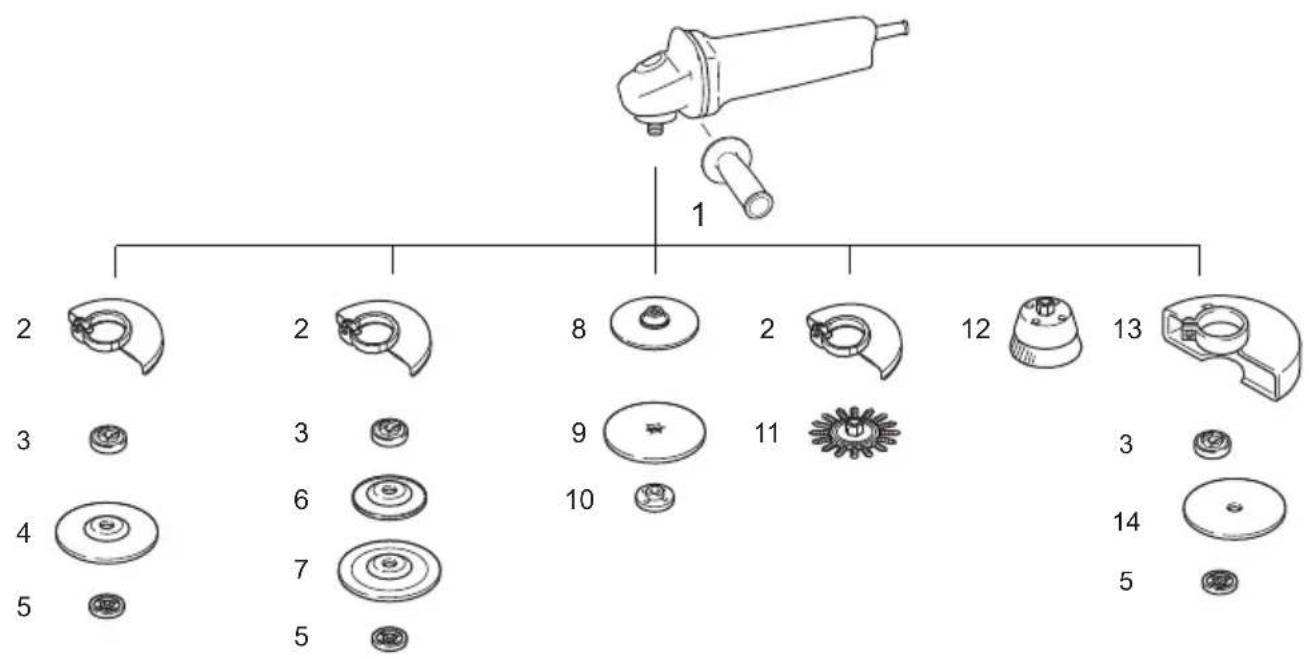

Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parka kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki Makita Servis Merkezi başvurun.

Toz kapağı eklentisi113 Not: *1 Fren işlevi ile donatılmış bir taşlama makinesinde Süper flanş kullanmayın. *2 Ezynut ve Süper flanşı birlikte kullanmayın. *3 Bazı Avrupa ülkelerinde, elmas bir disk kullanılırken diskin her iki yanını kaplayan özel siper yerine normal siper kullanılabilir. Ülkenizdeki yönetmeliklere uygun davranın. NOT:

Listedeki bazı parçalar standart aksesuar olarak ürün paketinin içine dahil edilmiş olabilir. Aksesuarlar ülkeden ülkeye farklılık gösterebilir. 100 mm (4") model 115 mm (4-1/2") model 125 mm (5") model 150 mm (6") model 1Sap 36 2 Disk Siperi (taşlama diski için) 3 İç flanş İç flanş Süper flanş *1 İç flanş Süper flanş *1 İç flanş Süper flanş *1 4 Merkezden basmalı disk/Flap disk 5 Kilit somunu Kilit somunu Ezynut *2 Kilit somunu Ezynut *2 Kilit somunu Ezynut *2 6 Lastik altlık Lastik altlık Lastik altlık – 7 Fleks disk Fleks disk Fleks disk – 8 Kauçuk altlık 76 Kauçuk altlık 100 Kauçuk altlık 115 Kauçuk altlık 125 9Aşındırıcı disk 10 Zımpara kilit somunu 11 Tel disk fırça 12 Tel tas fırça 13 Disk Siperi (kesme diski için) *3 14 Aşındırıcı kesme diski/Elmas disk – Kilit somunu anahtarı

ENG905-1 Gürültü EN60745 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi: Model GA4040C, GA4540C, GA5040C Ses basınç seviyesi (L

): 86 dB (A) Ses güç seviyesi (L

): 97 dB (A) Belirsizlik (K): 3 dB (A) Model GA6040C Ses basınç seviyesi (L

): 87 dB (A) Ses güç seviyesi (L

): 98 dB (A) Belirsizlik (K): 3 dB (A) Model GA4541C Ses basınç seviyesi (L

): 83 dB (A) Ses güç seviyesi (L

): 94 dB (A) Belirsizlik (K): 3 dB (A) Model GA5041C Ses basınç seviyesi (L

): 84 dB (A) Ses güç seviyesi (L

): 95 dB (A) Belirsizlik (K): 3 dB (A) Kulak koruyucusu takın ENG900-1 Titreşim EN60745 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı): Model GA4040C Çalışma modu: normal yan sap ile yüzey taşlama Titreşim emisyonu (a h, AG ): 5,0 m/s

Çalışma modu: titreşim önleyici yan sap ile yüzey taşlama Titreşim emisyonu (a h, AG ): 5,0 m/s

Çalışma modu: normal yan sap ile disk zımparalama Titreşim emisyonu (a h, DS ): 3,0 m/s
