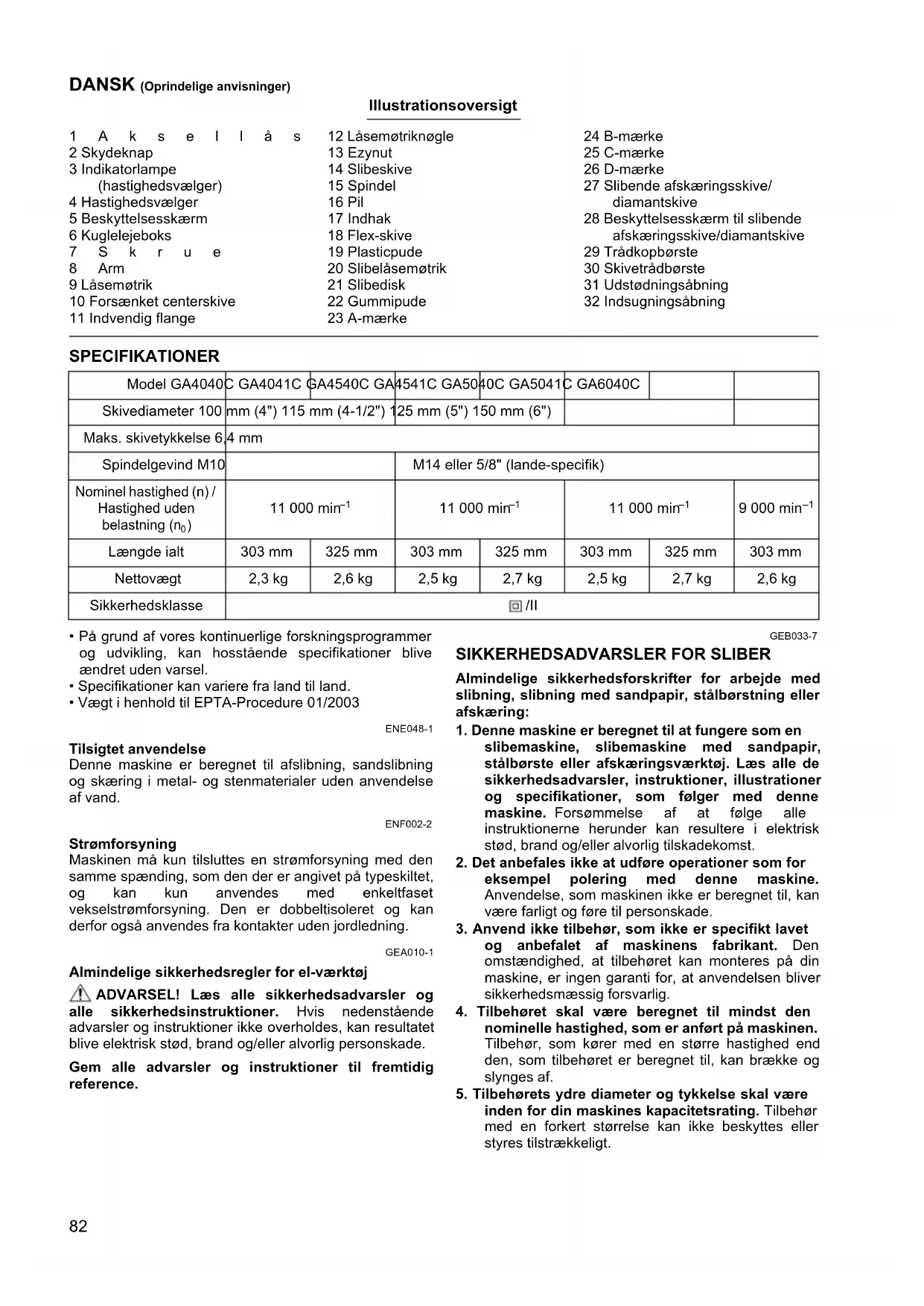

BRUGSANVISNING GA5040CZ1 MAKITA

Tomoyasu Kato Director Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN82 DANSK (Oprindelige anvisninger) Illustrationsoversigt 1Aksellås 2 Skydeknap 3 Indikatorlampe (hastighedsvælger) 4 Hastighedsvælger 5 Beskyttelsesskærm 6 Kuglelejeboks 7Skrue 8Arm 9 Låsemøtrik 10 Forsænket centerskive 11 Indvendig flange 12 Låsemøtriknøgle 13 Ezynut 14 Slibeskive 15 Spindel 16 Pil 17 Indhak 18 Flex-skive 19 Plasticpude 20 Slibelåsemøtrik 21 Slibedisk 22 Gummipude 23 A-mærke 24 B-mærke 25 C-mærke 26 D-mærke 27 Slibende afskæringsskive/ diamantskive 28 Beskyttelsesskærm til slibende afskæringsskive/diamantskive 29 Trådkopbørste 30 Skivetrådbørste 31 Udstødningsåbning 32 Indsugningsåbning SPECIFIKATIONER

• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer kan variere fra land til land.

• Vægt i henhold til EPTA-Procedure 01/2003 ENE048-1 Tilsigtet anvendelse Denne maskine er beregnet til afslibning, sandslibning og skæring i metal- og stenmaterialer uden anvendelse af vand. ENF002-2 Strømforsyning Maskinen må kun tilsluttes en strømforsyning med den samme spænding, som den der er angivet på typeskiltet, og kan kun anvendes med enkeltfaset vekselstrømforsyning. Den er dobbeltisoleret og kan derfor også anvendes fra kontakter uden jordledning. GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. GEB033-7

SIKKERHEDSADVARSLER FOR SLIBER

Almindelige sikkerhedsforskrifter for arbejde med slibning, slibning med sandpapir, stålbørstning eller afskæring:

1. Denne maskine er beregnet til at fungere som en

slibemaskine, slibemaskine med sandpapir, stålbørste eller afskæringsværktøj. Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med denne maskine. Forsømmelse af at følge alle instruktionerne herunder kan resultere i elektrisk stød, brand og/eller alvorlig tilskadekomst.

2. Det anbefales ikke at udføre operationer som for

eksempel polering med denne maskine. Anvendelse, som maskinen ikke er beregnet til, kan være farligt og føre til personskade.

3. Anvend ikke tilbehør, som ikke er specifikt lavet

og anbefalet af maskinens fabrikant. Den omstændighed, at tilbehøret kan monteres på din maskine, er ingen garanti for, at anvendelsen bliver sikkerhedsmæssig forsvarlig.

4. Tilbehøret skal være beregnet til mindst den

nominelle hastighed, som er anført på maskinen. Tilbehør, som kører med en større hastighed end den, som tilbehøret er beregnet til, kan brække og slynges af.

5. Tilbehørets ydre diameter og tykkelse skal være

inden for din maskines kapacitetsrating. Tilbehør med en forkert størrelse kan ikke beskyttes eller styres tilstrækkeligt. Model GA4040C GA4041C GA4540C GA4541C GA5040C GA5041C GA6040C Skivediameter 100 mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm (6") Maks. skivetykkelse 6,4 mm Spindelgevind M10 M14 eller 5/8" (lande-specifik) Nominel hastighed (n) / Hastighed uden belastning (n

Længde ialt 303 mm 325 mm 303 mm 325 mm 303 mm 325 mm 303 mm Nettovægt 2,3 kg 2,6 kg 2,5 kg 2,7 kg 2,5 kg 2,7 kg 2,6 kg Sikkerhedsklasse /II83

6. Gevindmontering af tilbehør skal passe til

maskinens spindelgevind. For tilbehør, som monteres med flanger, skal dornhullet på tilbehøret passe til lokaliseringsdiameteren på flangen. Tilbehør, som ikke passer til maskinens monteringsdele, vil miste balancen, vibrere ekstremt og kan føre til tab af kontrol.

7. Anvend ikke beskadiget tilbehør. Inspicer altid

tilbehøret inden brugen, som for eksempel slibeskiver, for skår og revner, bagskiven for revner, slitage eller ekstrem nedslidning, stålbørsten for løse eller revnede tråde. Hvis maskinen eller tilbehøret tabes, skal de efterses for skade, eller en ubeskadiget tilbehørsdel skal monteres. Efter inspektion og montering af tilbehør, skal De og omkringstående stå på god afstand af det roterende tilbehørs høvl, og maskinen skal køres på højeste, ubelastede hastighed i et minut. Beskadiget tilbehør vil normalt brække under prøvetiden.

8. Anvend personligt beskyttelsesudstyr.

Afhængigt af brugen skal der anvendes beskyttelsesbriller eller sikkerhedsbriller. Anvend, alt efter forholdene, støvmaske, høreværn, handsker og forklæde, som kan stoppe mindre skarpe dele eller dele fra arbejdsemnet. Øjenbskyttelsen skal kunne stoppe afslyngede stykker, som er frembragt af forskelligt arbejde. Støvmaske og respirator skal kunne stoppe filtreringspartikler, som er frembragt af arbejdet. Længere tids udsættelse for støj af høj intensitet kan føre til høretab.

9. Hold tilskuere på god afstand af arbejdsområdet.

Enhver person, som befinder sig i arbejdsområdet, skal bære personligt beskyttelsesudstyr. Fragmenter fra arbejdsemner eller fra brækket tilbehør kan blive slynget af og være årsag til tilskadekomst, også uden for det umiddelbare arbejdsområde.

10. Hold kun maskinen i de isolerede

håndtagsflader, når der udføres et arbejde, hvor det skærende tilbehør kan komme i berøring med skjulte ledninger eller dets egen ledning. Skærende tilbehør, som kommer i berøring med en strømførende (“live”) ledning, kan bevirke, at udsatte metaldele på maskinen bliver ledende, hvorved operatøren kan få stød.

11. Anbring altid ledningen, så den ikke kommer i

kontakt med drejende tilbehør. Hvis De mister herredømmet over maskinen, kan ledningen blive skåret over, og Deres hånd eller arm kan komme i kontakt med det roterende tilbehør.

12. Læg aldrig maskinen fra Dem, før tilbehøret er

stoppet fuldstændigt. Det roterende tilbehør kan gribe fat i overfladen, hvilket kan bevirke, at De mister herredømmet over maskinen.

13. Lad ikke maskinen køre, mens De bærer den ved

siden. Utilsigtet kontakt med det roterende tilbehør kan gribe fat i tøjet og derved trække tilbehøret ind mod kroppen.

14. Rengør maskinens ventilationsåbninger med

jævne mellemrum. Motorens vifte vil trække støv ind i huset, og en kraftig ophobning af metalstøv kan skabe elektrisk fare.

15. Anvend ikke maskinen i nærheden af brændbare

materialer. Disse materialer kan blive antændt af gnister.

16. Anvend ikke tilbehør, der kræver kølevæske.

Anvendelse af vand eller anden kølevæske kan resultere i dødelige stød eller elektriske stød. Tilbageslag og relaterede advarsler Tilbageslag er en pludselig reaktion på en fastklemt eller blokeret roterende skive, bagskive eller andet tilbehør. En fastklemt eller blokeret del forårsager hurtig standsning af det roterende tilbehør, som derved bliver årsag til, at den ukontrollerede maskine bliver tvunget i den modsatte retning ved punktet for bindingen. Hvis for eksempel en slibeskive er blokeret eller fastklemt af arbejdsemnet, kan kanten på skiven, som går ind i fastklemningspunktet, grave sig ind materialets overflade og derved bevirke, at skiven kommer ud eller presses ud. Skiven kan enten slynges mod eller bort fra operatøren, afhængigt af skivens bevægelse på fastklemningspunktet. Slibeskiver kan også brække under disse forhold. Tilbageslag er resultatet af misbrug af maskinen og/eller fejlagtig anvendelse eller forkerte brugsforhold og kan undgås ved at man tager de rigtige forholdsregler som vist herunder. a) Hold godt fast i maskinen og hold kroppen og armen således, at De kan modvirke til- bageslagskraften. Anvend altid hjælpehåndtaget, hvis et sådant medfølger, til at opnå maksimal kontrol af tilbageslag og drejningsmoment under starten. Operatøren kan kontrollere drejningsmomentreaktion eller tilbageslagskraft, hvis de rigtige forholdsregler tages. b) Anbring aldrig hænderne i nærheden af roterende tilbehør. De risikerer at få hånden ind i tilbageslagets bane. c) Stil Dem ikke i det område, hvor maskinen vil bevæge sig, hvis er opstår tilbageslag. Tilbageslag vil slynge maskinen i den modsatte retning af hjulets omdrejning på blokeringstidspunktet. d) Vær særlig omhyggelig, når De arbejder på hjørner, skarpe kanter etc. Undgå at bumpe eller blokere tilbehøret. Hjørner, skarpe kanter eller bumpen har tendens til at blokere det roterende tilbehør og forårsage tab af kontrol eller tilbageslag. e) Monter ikke en kædesavs træskæreklinge eller en savklinge med tænder. Sådanne klinger giver hyppige tilbageslag og tab af kontrol. Særlige sikkerhedsforskrifter for arbejde med slibning og afskæring: a) Anvend kun skivetyper, som anbefales til din maskine og den specielle beskyttelsesskærm, som er beregnet til den valgte skive. Skiver, for hvilke maskinen ikke er beregnet, kan ikke afskærmes tilstrækkeligt og er ikke sikkerhedsmæssigt forsvarlige. b) Slibefladen på forkrøppede centerslibeskiver skal monteres under beskyttelsesskærmkantens flade. En forkert monteret skive, som stikker ud fra beskyttelsesskærmkantens flade, kan ikke beskyttes tilstrækkeligt.84 c) Beskyttelsesskærmen skal være ordentligt monteret på maskinen og placeret, så den optimale sikkerhed opnås, således at mindst muligt af skiven vender mod operatøren. Beskyttelsesskærmen bidrager til at beskytte operatøren mod afbrækkede skivefragmenter og utilsigtet kontakt med skiven og gnister, der kan antænde tøjet. d) Skiver må kun anvendes til de anbefalede opgaver. For eksempel: slib ikke med siden af en afskæringsskive. Slibende afskæringsskiver er beregnet til periferisk slibning. Hvis disse skiver udsættes for sidetryk, kan resultatet blive, at de brækker. e) Anvend altid ubeskadigede skiveflanger, som har den rigtige størrelse og form til den valgte skive. Rigtige skiveflanger støtter skiven, hvorved risiko for skivebrud nedsættes. Flanger til afskæringsskiver kan være anderledes end slibeskiveflanger. f) Anvend ikke nedslidte skiver fra andre maskiner. Skiver, som er beregnet til større maskiner, er ikke egnede til en mindre maskines højere hastighed og kan brække. Supplerende sikkerhedsforskrifter for arbejde med slibende afskæring: a) Vær påpasselig med ikke at “klemme” skæreskiven fast eller udsætte den for et ekstremt tryk. Forsøg ikke at lave en for stor skæredybde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vrider eller binder i snittet med risiko for tilbageslag eller brud på skiven til følge. b) Stå ikke på linje med eller bag den roterende skive. Når skiven under anvendelse drejer bort fra Dem, kan et muligt tilbageslag bevirke, at den roterende skive og maskinen slynges direkte mod Dem. c) Hvis skiven binder eller hvis en skæring af en eller anden årsag afbrydes, skal De slukke for maskinen og holde den ubevægelig, indtil skiven er holdt helt op med at dreje. Forsøg aldrig at fjerne afskæringsskiven fra snittet, mens skiven er i bevægelse, da dette kan føre til tilbageslag. Undersøg problemet og tag de rigtige forholdsregler for at eliminere årsagen til at skiven binder. d) Lad være med at starte skæringen i arbejdsemnet. Lad skiven komme op på fuld hastighed og gå derefter forsigtigt ind i snittet igen. Skiven kan binde, presses op eller give tilbageslag, hvis maskinen startes igen i arbejdsemnet. e) Understøt paneler eller alle arbejdsemner i overstørrelse for at minimere risikoen for fastklemning af skiven og tilbageslag. Store arbejdsemner har tendens til at synke sammen under deres egen vægt. Der skal derfor anbringes støtteanordninger under arbejdsemnet i nærheden af snitlinjen og nær kanten på arbejdsstykket på begge sider af skiven. f) Vær ekstra forsigtig, når De laver et “lommesnit” i eksisterende vægge eller andre blinde områder. Den fremspringende skive kan komme til at skære i gas- og vandrør, elektriske ledninger eller genstande, som kan forårsage tilbageslag. Sikkerhedsforskrifter for slibning med sandpapir: a) Anvend ikke sandpapir af overstørrelse. Følg fabrikantens anbefalinger, når De vælger sandpapir. Større sandpapir, som går ud over sandpapirskiven, udgør en fare for sønderrivelse og kan medføre blokering og beskadigelse af skiven eller være årsag til tilbageslag. Sikkerhedsforskrifter for stålbørstning: a) Vær opmærksom på, at stålbørstehårene afstødes fra børsten selv under almindelig anvendelse. Udsæt ikke stålbørstehårene for et for stort tryk ved at trykke for kraftigt på børsten. Stålbørstehårene kan nemt gennemtrænge tynde klæder og/eller huden. b) Hvis anvendelse af en beskyttelsesskærm ved stålbørstning anbefales, må man ikke tillade interferens af stålbørsteskiven eller børsten med beskyttelsesskærmen. Stålbørsteskiven eller børsten kan udvide sig i diameter på grund af arbejdsbelastningen og centrifugalkraften. Supplerende sikkerhedsforskrifter:

17. Hvis der anvendes forkrøppet centerslibeskive,

skal man sørge for kun at anvende fiberglasforstærkede skiver.

18. ANVEND ALDRIG skiver af Stone Cup-typen med

denne sliber. Denne sliber er ikke beregnet til disse typer skiver, og anvendelse af et sådant produkt kan resultere i alvorlig tilskadekomst.

19. Vær påpasselig med ikke at komme til at

beskadige spindelen, flangen (specielt monteringsfladen) eller låsemøtrikken. Beskadigelse af disse dele kan resultere i at skiven brækker.

20. Sørg for, at skiven ikke er i berøring med

arbejdsemnet, inden De tænder for maskinen med afbryderen.

21. Inden De begynder at anvende maskinen på et

rigtigt arbejdsemne, skal De lade den køre i et stykke tid. Vær opmærksom på vibrationer eller slør, som kan være tegn på dårlig montering eller en forkert afbalanceret skive.

22. Anvend den specificerede overflade på skiven til

at udføre slibningen.

23. Læg ikke maskinen fra Dem, mens den stadig

kører. Anvend kun maskinen som håndværktøj.

24. Berør ikke arbejdsemnet lige efter at arbejdet er

udført. Det kan blive meget varmt og være årsag til forbrændinger.

25. Overhold altid fabrikantens instruktioner for

korrekt montering og anvendelse af skiver. Behandl og opbevar skiver med forsigtighed.

26. Anvend ikke en separat bøsning eller adapter til

at tilpasse slibeskiver med store centerhuller til maskinen.

27. Anvend kun de anbefalede flanger til denne

28. Ved anvendelse af maskiner, der er beregnet til

montering af slibeskiver med gevindforsynet hul, skal det altid sikres, at gevindet i skiven er langt nok i forhold til spindellængden.

29. Kontrollér at emnet er korrekt understøttet.

30. Forsigtig! Skiven fortsætter med at rotere, efter

at der slukket for maskinen.

31. Hvis arbejdsstedet er ekstremt varmt eller

fugtigt, eller slemt tilsnavset med ledende støv, bør der anvendes en kortslutningsafbryder (30 mA) for at garantere sikkerheden under arbejdet.

32. Anvend aldrig maskinen på materialer, der

beskyttelsesskærm, som er påkrævet ifølge de lokale regler, når skæreskiven anvendes.

34. Skæreskiver må ikke udsættes for tryk fra siden.

GEM DISSE FORSKRIFTER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at der er slukket for værktøjet og at den er taget ud af forbindelse, inden værktøjets funktion justeres eller kontrolleres. Aksellås (Fig. 1) FORSIGTIG:

• Udløs aldrig aksellåsen, mens spindelen bevæger sig. Maskinen kan lide skade. Tryk på aksellåsen for at forhindre, at spindelen roterer, når tilbehør monteres eller afmonteres. Afbryderanvendelse (Fig. 2) FORSIGTIG:

• Før maskinen tilsluttes, skal det altid kontrolleres, at skydekontakten fungerer ordentligt og vender tilbage til “OFF”-stillingen, når bagsiden af skydekontakten trykkes ind.

• Kontakten kan låses i “ON”-stillingen for at gøre det nemmere for brugeren ved længere tids brug af maskinen. Vær forsigtig, når maskinen låses i “ON”- stillingen, og hold godt fast i maskinen. For at starte maskinen, skal man trykke kontakten mod “I (ON)”-stillingen ved at trykke på bagsiden af skydekontakten. For kontinuerlig brug skal man trykke på forsiden af skydekontakten for at låse den. For at stoppe maskinen, skal man trykke på bagsiden af skydekontakten og derefter trykke den mod “O (OFF)”- stillingen. Indikatorlampe (Fig. 3) Indikatorlampen lyser grønt, når maskinen er tilsluttet. Hvis indikatorlampen ikke tændes, kan det betyde, at lysnetledningen eller kontrolenheden er defekt. Indikatorlampen er tændt, men maskinen starter ikke, selv hvis der er tændt for maskinen, kulbørsterne kan være slidt ned, eller kontrolenheden, motoren eller afbryderen (ON/OFF) kan være defekt. Sikring mod utilsigtet start Maskinen starter ikke med afbryderen i lås-til stilling, selv hvis maskinen er tilsluttet. På dette tidspunkt blinker indikatorlampen rødt og viser, at anordningen for sikring mod utilsigtet start er aktiveret. For at annullere sikringen mod utilsigtet start, skal man sætte afbryderen tilbage til “O (OFF)” stillingen. Hastighedsvælger (Fig. 4) Omdrejningshastigheden kan ændres ved at man drejer hastighedsvælgeren til en given talindstilling fra 1 til 5. En højere hastighed opnås, når vælgeren drejes i retningen mod tallet 5. En lavere hastighed opnås, når vælgeren drejes i retningen mod tallet 1. Se nedenstående oversigt angående forholdet mellem talindstillingerne på vælgeren og den omtrentlige omdrejningshastighed. For model GA4040C, GA4540C, GA5040C, GA4041C, GA4541C, GA5041C

• Hvis maskinen anvendes uafbrudt med lav hastighed i længere tid, vil motoren blive overbelastet og ophedet.

• Hastighedsvælgeren kan kun drejes til 5 og tilbage til 1. Tving den ikke forbi 5 eller 1, da hastighedsvælgerfunktionen i så fald kan holde op med at fungere. Tal min

Elektronisk funktion Maskinener, som er udstyret med en elektronisk funktion, er nemme at betjene på grund af de følgende egenskaber. Konstant hastighedskontrol Konstant hastighedskontrol giver en fin finish ved at omdrejningshastigheden holdes konstant under den belastede tilstand. Funktion for blød start Funktionen for blød start undertrykker startstød. Overbelastningsbeskytter Hvis belastningen på maskinen overstiger tilladte niveauer, reduceres strømmen til maskinen, således at motoren beskyttes mod overophedning. Når belastningen igen er på tilladte niveauer, vil maskinen fungere normalt. Mekanisk bremse For model GA4041C, GA4541C, GA5041C Den mekaniske bremse aktiveres, efter at der er slukket for maskinen. Bremsen fungerer ikke, hvis strømforsyningen afbrydes, mens knappen stadig er aktiveret. SAMLING FORSIGTIG:

• Sørg altid for at værktøjet er slukket og netstikket trukket ud, inden der foretages noget arbejde på selve værktøjet. Montering af sidegreb (håndtag) (Fig. 5) FORSIGTIG:

• Sørg altid for, at sidegrebet er ordentligt monteret inden brugen. Skru sidegrebet ordentligt på maskinen på det på illustrationen viste sted. Montering og afmontering af beskyttelsesskærm (til forsænket centerskive, bladdisk, flex-skive, trådskivebørste / slibende afskæringsskive, diamantskive) ADVARSEL:

• Ved brug af en forsænket centerslibeskive, bladdisk, flex-skive eller trådskivebørste skal beskyttelsesskærmen monteres på maskinen, så den lukkede side af skærmen altid vender mod operatøren.

• Ved brug af slibende afskæringsskive /diamantskive skal man sørge for kun at anvende den særlige beskyttelsesskærm, der er beregnet til brug med afskæringsskiver. (I nogle lande i Europa kan den almindelige beskyttelsesskærm anvendes, når man anvender en diamantskive. Følg bestemmelserne for det pågældende land.) For værktøjer med beskyttelsesskærm af låseskruetypen (Fig. 6) Montér beskyttelsesskærmen, så fremspringet på båndet på beskyttelsesskærmen er ud for indhakkene på kuglelejeboksen. Drej derefter beskyttelsesskærmen 180° mod uret. Sørg for at stramme skruen godt til. Følg fremgangsmåden til montering i modsat rækkefølge for at afmontere beskyttelsesskærmen. For værktøjer med beskyttelsesskærm af klingefastholdertypen (Fig. 7 og 8) Træk fastholderen i pilens retning efter at skruen er løsnet. Montér beskyttelsesskærmen, så fremspringet på båndet på beskyttelsesskærmen er ud for indhakkene på kuglelejeboksen. Drej derefter beskyttelsesskærmen 180°. Stram beskyttelsesskærmen med befæstelsesskruen, efter at fastholderen er trukket i pilens retning. Beskyttelsesskærmens indstillingsvinkel kan reguleres med fastholderen. Følg fremgangsmåden til montering i modsat rækkefølge for at afmontere beskyttelsesskærmen. Montering eller afmontering af forsænket centerskive eller bladdisk (ekstraudstyr) (Fig. 9 og 10) ADVARSEL:

• Når en forsænket centerskive eller bladdisk anvendes, skal beskyttelsesskærmen sættes på maskinen, så den lukkede side af skærmen altid er rettet mod operatøren. Montér den indvendige flange på spindelen. Anbring skiven/disken på den indvendige flange og skru låsemøtrikken på spindelen. Låsemøtrikken strammes ved at man trykker fast på aksellåsen, så spindelen ikke kan dreje, og derefter anvender låsemøtriknøglen til at stramme godt til i retningen med uret. Gå frem i modsat rækkefølge af monteringsproceduren, når skiven skal tages af. Superflange (ekstraudstyr) Modeller med bogstavet F er udstyret med en superflange som standard. Der behøves kun 1/3 kraft til at løsne låsemøtrikken i forhold til den almindelige type. FORSIGTIG:

• Brug ikke superflanger for modeller, som er udstyret med mekanisk bremse. Ellers kan den løsne sig, når bremsen aktiveres. Montering og afmontering af Ezynut (ekstraudstyr) (Fig. 11, 12, 13 og 14) FORSIGTIG:

• Brug ikke Ezynut sammen med en superflange eller vinkelsliber med “F” sidst i modelnummeret. Disse flanger er så tykke, at spindelen ikke kan holde hele gevinddelen. Montér den indre flange, slibeskiven og Ezynut på spindelen, så Makita-logoet på Ezynut vender udad. Tryk fast på aksellåsen og stram Ezynut ved at dreje slibeskiven så langt med uret som muligt. Drej yderringen på Ezynut i retningen mod uret for at løsne den. BEMÆRK:

• Ezynut kan løsnes med håndkraft, så længe pilen peger mod indhakket. Ellers kræves der en låsemøtriknøgle til at løsne den. Sæt nøglens ene ben ind i et hul og dreg Ezynut mod uret.87 Montering og afmontering af flex-skive (ekstraudstyr) (Fig. 15) ADVARSEL:

• Brug altid den medfølgende beskyttelsesskærm, når flex-skiven er monteret på maskinen. Skiven kan brække under brugen, og beskyttelsesskærmen bidrager til at reducere risikoen for tilskadekomst. Følg instruktionerne for den forsænkede centerskive, men brug også plasticpuden over skiven. Se rækkefølgen for samling på siden med beskrivelse af tilbehør i denne brugsanvisning. Montering og afmontering af slibedisk (ekstraudstyr) (Fig. 16) BEMÆRK:

• Brug slibetilbehør, som er specificeret i denne brugsanvisning. Dette skal anskaffes separat. Montér gummipuden på spindelen. Montér disken på gummipuden og skru slibelåsemøtrikken på spindelen. For at stramme slibelåsemøtrikken, trykkes der fast på aksellåsen, så spindelen ikke kan dreje rundt. Brug derefter låsemøtriknøglen til at stramme godt til med uret. Følg fremgangsmåden til montering i modsat rækkefølge for at afmontere disken. Montering og afmontering af støvdæksel (ekstraudstyr) (Fig. 17) ADVARSEL:

• Sørg altid for, at maskinen er afbrudt og taget ud af forbindelse, inden støvdækslet monteres eller afmonteres. Forsømmelse af dette vil øve skade på maskinen eller medføre tilskadekomst. Støvdækslet består af fire dele, og hver af dem anvendes i en forskellig stilling. Anbring støvdækslet således, at markeringen (A, B, C eller D) kommer til at sidde som vist. Tryk benene ind i ventilationsåbningerne. Støvdækslet kan afmonteres manuelt. BEMÆRK:

• Rengør støvdækslet, når det er blevet tilstoppet med støv eller fremmedlegemer. Hvis man fortsætter anvendelsen med et tilstoppet støvdæksel, vil maskinen lide skade. BETJENING ADVARSEL:

• Det bør aldrig være nødvendigt at anvende magt på maskinen. Maskinens egen vægt sørger for det nødvendige tryk. Tvang og ekstremt tryk kan medføre farlige brud på skiven.

• Skift ALTID skiven ud, hvis maskinen tabes under slibning.

• Stød eller slå ALDRIG slibeskiven mod arbejdsemnet.

• Undgå at støde og vride skiven, især ved arbejde på hjørner, skarpe kanter o.s.v. Det kan medføre tab af kontrol og tilbageslag.

• Anvend ALDRIG maskinen med klinger, der er beregnet til skæring i træ, og andre savklinger. Hvis sådanne klinger anvendes på en vinkelsliber, bliver resultatet ofte tilbageslag og tab af kontrol, hvilket kan føre til tilskadekomst. FORSIGTIG:

• Tænd aldrig for maskinen, mens den er i kontakt med arbejdsemnet. Operatøren kan i så fald komme til skade.

• Bær altid beskyttelsesbriller eller ansigtmaske under brugen.

• Efter brugen skal man altid slukke for maskinen og vente, indtil skiven er stoppet helt, inden man lægger maskinen fra sig. Slibning og sandslibning (Fig. 18) Hold ALTID godt fast i maskinen med den ene hånd på maskinhuset og den anden på sidehåndtaget. Start maskinen og anbring derefter skiven eller disken på arbejdsemnet. Generelt skal kanten på skiven eller disken holdes i en vinkel på ca. 15° mod arbejdsemnets overflade. I det tidsrum, hvor en ny skive indkøres, må man ikke arbejde med slibemaskinen i retning B, da dette vil bevirke, at den skærer ind i arbejdsemnet. Når først et stykke tids anvendelse har rundet kanten af skiven af, kan den anvendes i både retning A og B. Anvendelse med slibende afskæringsskive/ diamantskive (ekstraudstyr) (Fig. 19) Retningen for montering af låsemøtrikken og den indvendige flange afhænger af skivetykkelsen.88 Se oversigten herunder.

• Ved brug af slibende afskæringsskive /diamantskive skal man sørge for kun at anvende den særlige beskyttelsesskærm, der er beregnet til brug med afskæringsskiver. (I nogle lande i Europa kan den almindelige beskyttelsesskærm anvendes, når man anvender en diamantskive. Følg bestemmelserne for det pågældende land.)

• Anvend ALDRIG en afskæringsskive til sideslibning.

• Vær påpasselig med ikke at “klemme” skiven eller udsætte den for ekstremt tryk. Forsøg ikke at lave et snit af ekstrem dybde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vrider eller binder i snittet samt risiko for tilbageslag, brud på skiven og overophedning af motoren.

• Begynd ikke skæringen i arbejdsemnet. Lad skiven komme op på fuld hastighed og gå omhyggeligt ind i snittet, idet maskinen bevæges fremad over arbejdsemnets overflade. Skiven kan binde, presses op eller give tilbageslag, hvis maskinen startes i arbejdsemnet,

• Under skæring må man aldrig ændre skivens vinkel. Hvis man øver sidelæns tryk på afskæringsskiven (som ved slibning), vil det bevirke, at skiven revner eller brækker med alvorlig tilskadekomst til følge.

• En diamantskive skal anvendes vinkelret på det materiale, der skæres i. Anvendelse med trådkopbørste (ekstraudstyr) (Fig. 20) FORSIGTIG:

• Kontroller børstens funktion ved at køre maskinen uden belastning, og sørg for at der ikke befinder sig nogen personer foran eller i forlængelse af børsten.

• Anvend ikke en børste, som er beskadiget, eller som ikke er i balance. Anvendelse af en beskadiget børste kan øge risikoen for tilskadekomst foårsaget af kontakt med knækkede børstetråde. Tag maskinen ud af forbindelse og anbring den på hovedet, så der er nem adgang til spindelen. Fjern alt ekstraudstyr på spindelen. Monter trådkopbørsten på spindelen og stram til med den medfølgende nøgle. Undgå, når børsten anvendes, at udøve et for stort tryk, som medfører overbøjning af tråde, med for tidligt brud på disse.

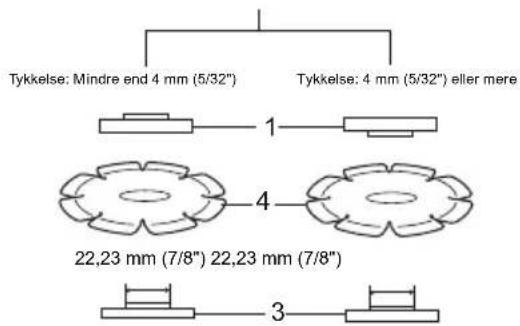

1. Låsemøtrik 2. Afskæringsskive 3. Indvendig flange 4. Diamantskive

22,23 mm (7/8") 22,23 mm (7/8")22,23 mm (7/8") 22,23 mm (7/8")

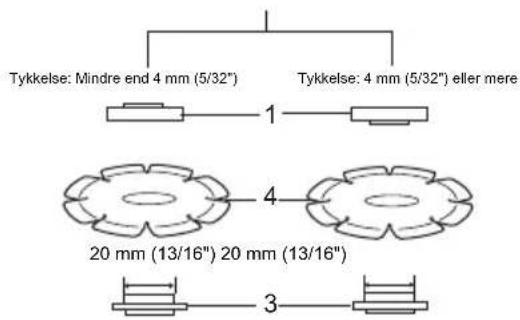

1. Låsemøtrik 2. Afskæringsskive 3. Indvendig flange 4. Diamantskive

Tykkelse: Mindre end 4 mm (5/32")89 Anvendelse med trådskivebørste (ekstraudstyr) (Fig. 21) FORSIGTIG:

• Kontroller trådskivebørstens funktion ved at køre maskinen uden belastning, og sørg for, at der ikke befinder sig nogen personer foran eller i forlængelse af børsten.

• Anvend ikke en trådskivebørste, som er beskadiget, eller som ikke er i balance. Anvendelse af en beskadiget trådskivebørste kan øge risikoen for kontakt med ødelagte tråde.

• Anvend ALTID en beskyttelsesskærm med trådskivebørster, og sørg for, at skivens diameter passer inden i beskyttelsesskærmen. Skiven kan brække under brugen, og beskyttelsesskærmen bidrager til at reducere risikoen for tilskadekomst. Tag maskinen ud af forbindelse og anbring den på hovedet, så der er nem adgang til spindelen. Fjern alt ekstraudstyr på spindelen. Sæt trådskivebørsten på spindelen og stram med nøglerne. Undgå, når trådskivebørsten anvendes, at udøve et for stort tryk, som medfører overbøjning af tråde, med for tidligt brud på disse. VEDLIGEHOLDELSE FORSIGTIG:

• Kontroller altid, at værktøjet er slået fra, og at netstikket er trukket ud, inden der udføres eftersyn eller vedligeholdelse.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering eller revner. Maskinen og dens ventilationsåbninger skal altid holdes rene. Rengør maskinens ventilationsåbninger med jævne mellemrum eller når ventilationsåbningerne begynder at blive tilstoppede. (Fig. 22) For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparation, inspektion og udskiftning af kul, samt anden vedligeholdelse og justering kun udføres af et autoriseret Makita service- center eller værksted med anvendelse af originale Makita udskiftningsdele. EKSTRAUDSTYR FORSIGTIG:

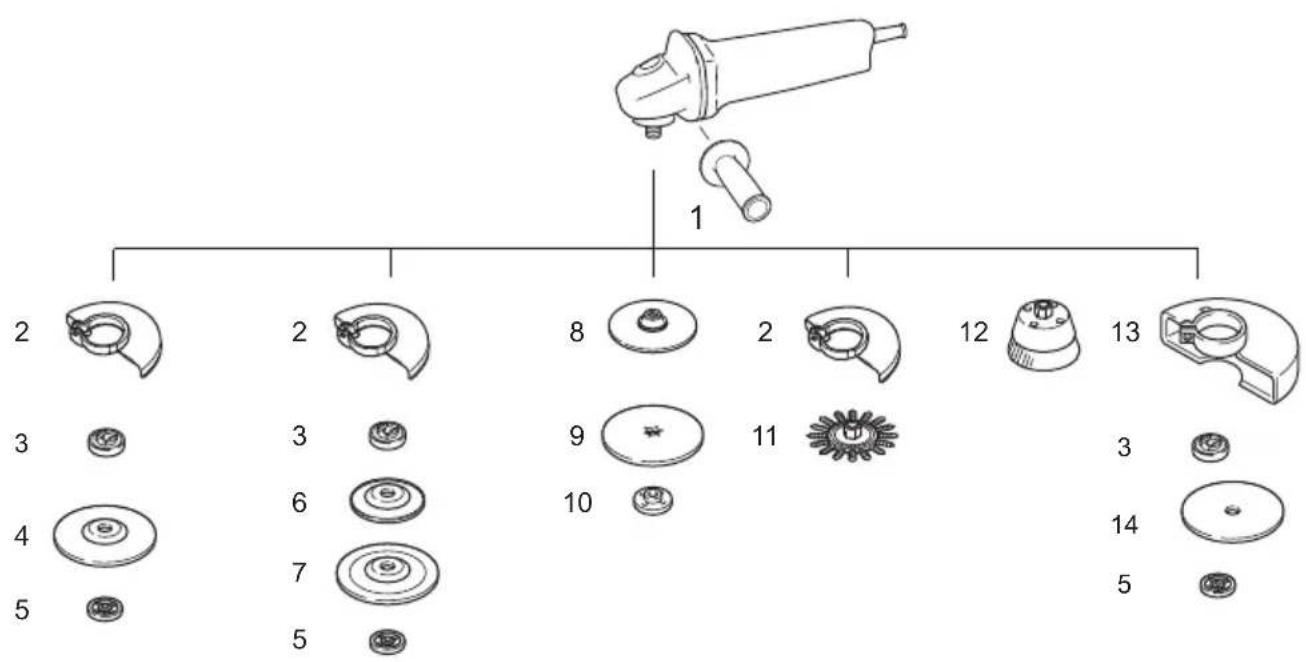

• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center.

• Støvdæksel90 Bemærk: *1 Anvend ikke superflange med en slibemaskine, som er udstyret med en bremsefunktion. *2 Anvend ikke superflange og Ezynut sammen. *3 I nogle lande i Europa kan den almindelige beskyttelsesskærm anvendes i stedet for den specielle beskyttelsesskærm, som dækker begge sider af skiven, når man anvender en diamantskive. Følg bestemmelserne i det pågældende land. BEMÆRK:

• Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskelligt fra land til land. 100 mm (4") model 115 mm (4-1/2") model 125 mm (5") model 150 mm (6") model 1 Greb 36 2 Beskyttelsesskærm (til slibeskive) 3 Indvendig flange Indvendig flange Superflange *1 Indvendig flange Superflange *1 Indvendig flange Superflange *1 4 Forsænket centerslibeskive/bladdisk 5 Låsemøtrik Låsemøtrik Ezynut *2 Låsemøtrik Ezynut *2 Låsemøtrik Ezynut *2 6 Plasticpude Plasticpude Plasticpude – 7 Flex-skive Flex-skive Flex-skive – 8 Gummipude 76 Gummipude 100 Gummipude 115 Gummipude 125 9 Slibedisk 10 Sandslibelåsemøtrik 11 Skivetrådbørste 12 Trådkopbørste 13 Beskyttelsesskærm (til afskæringsskive) *3 14 Slibende afskæringsskive/diamantskive – Låsemøtriknøgle

ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Model GA4040C, GA4540C, GA5040C Lydtryksniveau (L

): 95 dB (A) Usikkerhed (K): 3 dB (A) Bær høreværn ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Model GA4040C Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a h, AG ): 5,0 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: overfladeslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, AG ): 5,0 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a h, DS ): 3,0 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: overfladeslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, AG ): 5,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

Usikkerhed (K): 1,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: overfladeslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, AG ): 5,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

Usikkerhed (K): 1,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: overfladeslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, AG ): 6,0 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

Model GA4541C Arbejdsindstilling: overfladeslibning med normalt sidegreb Vibrationsafgivelse (a h, AG ): 6,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: overfladeslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, AG ): 5,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: overfladeslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, AG ): 6,0 m/s

Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med normalt sidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

Arbejdsindstilling: disksandslibning med anti- vibrationssidegreb Vibrationsafgivelse (a h, DS ): 2,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden.

• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering.

• Den angivne vibrationsemissionsværdi anvendes til maskinens hovedopgaver. Hvis maskinen imidlertid anvendes til andre opgaver, kan vibrationsemissionsværdien være forskellig. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emissionsværdi, afhængigt af den måde, hvorpå maskinen anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og når den kører i tomgang i tilgift til afbrydertiden). ENH101-16 Kun for lande i Europa EU-konformitetserklæring Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) følgende Makita maskine(r): Maskinens betegnelse: Vinkelsliber Model nr./Type: GA4040C, GA4540C, GA5040C, GA6040C, GA4541C, GA5041C er af serieproduktion og opfylder betingelserne i de følgende EU-direktiver: 2006/42/EC og er fremstillet i overensstemmelse med de følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation opbevares af: Makita International Europe Ltd. Teknisk afdeling, Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
