BRUGSANVISNING DJV181RT1J MAKITA

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne kan variere fra land til land.

• Vægt i henhold til EPTA-procedure 01/2003 Tilsigtet anvendelse ENE019-1 Denne maskine er beregnet til skæring i træ-, plastik- og metalmaterialer. Som et resultat af det store tilbehørs- og savklingeprogram kan maskinen anvendes til mange formål og er meget velegnet til buede eller cirkulære snit. Generelle sikkerhedsadvarsler for maskiner GEA010-1 ADVARSEL Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis De ikke følger alle advarsler og instruktioner, kan det medføre elektrisk stød, brand og/ eller alvorlig personskade. Gem alle advarsler og instruktioner til senere reference. SIKKERHEDSADVARSLER FOR LEDNINGSFRI STIKSAV GEB045-2

1. Hold maskiner i de isolerede gribeflader, når du

udfører arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger. Hvis skæretilbehøret kommer i kontakt med en strømførende ledning, kan udsatte metaldele på maskinen blive strømførende, hvorved operatøren kan få elektrisk stød.

2. Anvend skruetvinger eller en anden praktisk

metode til at fastgøre og understøtte arbejdsemnet på et solidt underlag. Hvis du holder emnet i hånden eller mod kroppen, bliver det ustabilt, og du risikerer at miste kontrollen over det.

3. Anvend altid beskyttelsesbriller eller

sikkerhedsbriller. Almindelige briller eller solbriller er IKKE beskyttelsesbriller.

4. Undgå at skære i søm. Efterse arbejdsemnet for

søm og fjern dem inden arbejdet udføres.

5. Skær ikke i meget store arbejdsemner.

6. Kontroller for ordentlig afstand under

arbejdsemnet inden skæring, så klingen ikke rammer gulvet, arbejdsbænken osv.

7. Hold godt fast i maskinen.

8. Sørg for, at savklingen ikke har kontakt med

arbejdsemnet, før der tændes på kontakten.

9. Hold hænderne på afstand af bevægelige dele.

10. Gå ikke fra maskinen, mens den kører. Lad kun

maskinen køre, mens du holder den i hænderne.

11. Sluk altid for maskinen, og vent til klingen er helt i

ro, før du løfter klingen fra arbejdsemnet.

12. Rør ikke klingen eller arbejdsemnet umiddelbart

efter brugen. De kan være meget varme og forårsage forbrændinger af huden.

13. Kør ikke maskinen mere end nødvendigt uden

14. Nogle materialer indeholder kemikalier, som kan

være giftige. Sørg for, at undgå indånding af støv

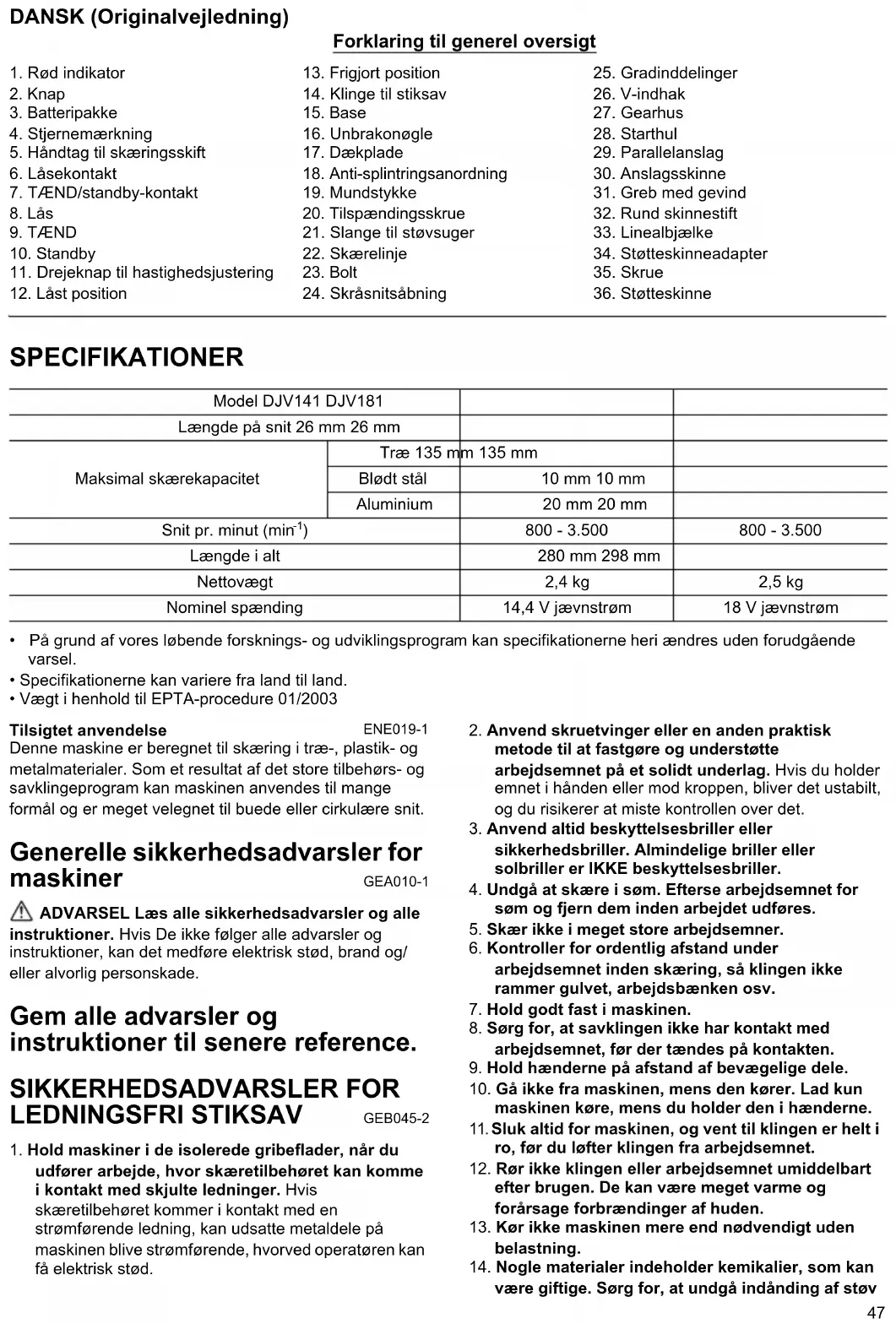

5. Håndtag til skæringsskift

7. TÆND/standby-kontakt

11. Drejeknap til hastighedsjustering

14. Klinge til stiksav

20. Tilspændingsskrue

21. Slange til støvsuger

Model DJV141 DJV181 Længde på snit 26 mm 26 mm Maksimal skærekapacitet Træ 135 mm 135 mm Blødt stål 10 mm 10 mm Aluminium 20 mm 20 mm Snit pr. minut (min

) 800 - 3.500 800 - 3.500 Længde i alt 280 mm 298 mm Nettovægt 2,4 kg 2,5 kg Nominel spænding 14,4 V jævnstrøm 18 V jævnstrøm48 og kontakt med huden. Følg materialeleverandørens sikkerhedsdata.

15. Anvend altid korrekt støvmaske/

åndedrætsbeskyttelse til det materiale og formål, du arbejder med. GEM DISSE INSTRUKTIONER. ADVARSEL: LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade. VIGTIGE SIKKERHEDSINSTRUKTIONER ENC007-8 FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du læse alle

instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det

samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale. (2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, mønter osv. (3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

10. Følg de lokale bestemmelser med hensyn til

bortskaffelse af batteri. GEM DISSE INSTRUKTIONER. Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

40°C. Lad batteripakken køle ned før den oplades, hvis den er varm.

4. Oplad batteripakken en gang hver sjette måned,

hvis du ikke bruger det i lang tid. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at batteripakken er taget ud, før du justerer maskinen eller kontrollerer dens funktion. Montering eller afmontering af batteripakken (Fig. 1) FORSIGTIG:

• Sluk altid for maskinen inden montering eller afmontering af batteripakken.

• Hold godt fast i maskinen og batteripakken, når du monterer eller afmonterer batteripakken. Hvis maskinen og batteripakken ikke holdes ordentligt fast, kan de glide ud af hænderne og resultere i skader på maskinen og batteripakken samt personskade. Afmonter batteripakken ved at holde ned på knappen foran på batteripakken og skubbe den af maskinen. Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes ind på plads. Sæt den hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast. FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil den røde indikator ikke længere er synlig. Ellers kan den falde ud af maskinen og skade dig eller andre personer i nærheden.

• Anvend ikke kræfter ved monteringen af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt. Batteribeskyttelsessystem (lithium-ion- batteri med stjernemærkning) (Fig. 2) Lithium-ion-batterier med en stjernemærkning er udstyret med et beskyttelsessystem. Dette system slukker automatisk for strømmen til maskinen for at forlænge batterilevetiden. Maskinen stopper automatisk under anvendelsen, hvis maskinen og/eller batteriet udsættes for en af de følgende situationer:

• Overbelastning: Maskinen anvendes på en sådan måde, at det får den til at bruge unormalt meget strøm. I denne situation skal du trykke på ON/OFF- kontakten på maskinen og stoppe den anvendelse, som gjorde maskinen overbelastet. Tryk derefter på ON/OFF-kontakten igen for at genstarte. Hvis maskinen ikke starter, er batteriet overbelastet. I denne situation skal du lade batteriet køle af, inden du trykker på ON/OFF-kontakten igen.49

• Lav batterispænding: Den resterende batterikapacitet er for lav, og maskinen kan ikke køre. I denne situation skal du afmontere og oplade batteriet. Valg af skæring (Fig. 3) Maskinen kan benyttes med orbital skæring eller skæring i en lige linje (op og ned). Ved orbital skæring skubbes klingen fremad ved skærebevægelsen, hvorved skærehastigheden forøges væsentligt. For at ændre skæringen skal du blot dreje håndtaget til skæringsskift hen på positionen for den ønskede skæring. Se i tabellen for at vælge den ønskede skæring.

Betjening af afbryderkontakt (Fig. 4 og 5) For at starte maskinen: Tryk på låsekontakten for at sætte maskinen i standbytilstand. Dette tænder også lampen. Tryk på TÆND/standby-kontakten for at starte maskinen i standbytilstand. For at stoppe maskinen: Tryk på TÆND/standby-kontakten for at stoppe og sætte maskinen i standbytilstand. Tryk på låsekontakten for at stoppe og sætte maskinen i låst tilstand. I standbytilstanden skal du trykke på låsekontakten for at slukke for lampen og sætte maskinen i låst tilstand. BEMÆRK:

• Når maskinen er standbytilstand, bliver lampen ved med at blinke.

• Hvis maskinen ikke anvendes i 10 sekunder i standbytilstanden, skifter maskinen automatisk til låst tilstand, og lampen slukker. Tænding af lamperne FORSIGTIG:

• Se ikke direkte ind i lampen eller lyskilden. Tryk på låsekontakten for at tænde lampen. Et tryk mere på låsekontakten stopper maskinen, og lyset slukker. BEMÆRK:

• Benyt en tør klud til at tørre snavs af lampens linse. Pas på ikke at ridse lampens linse, da det kan mindske lysstyrken.

• Lampen blinker, når maskinen er overophedet. Lad maskinen køle helt af, inden den anvendes igen. Drejeknap til hastighedsjustering (Fig. 6) Maskinens hastighed kan justeres grænseløst ved at dreje på drejeknappen til hastighedsjustering. Du kan opnå den højeste hastighed på 6 og den laveste hastighed på 1. Se tabellen for at vælge den rette hastighed til at skære arbejdsemnet. Den rette hastighed kan dog variere i forhold til arbejdsemnets type og tykkelse. Generelt gør højere hastigheder det muligt at skære arbejdsemnerne hurtigere, men klingens levetid forkortes.

• Drejeknappen til hastighedsjustering kan kun drejes op til 6 og tilbage til 1. Prøv ikke at tvinge den forbi 6 eller 1, da hastighedsjusteringen ellers kan gå i stykker. BEMÆRK:

• Når drejeknappen til hastighedsjustering er på 3 eller højere, reducerer maskinen automatisk hastigheden ved ingen belastning for at reducere vibrationer, når der ikke er nogen belastning. Når først maskinen udsættes for belastning, når maskinen op på den forudindstillede hastighed. Derefter bevarer maskinen hastigheden, indtil maskinen slukkes. Når temperaturen er lav og smørelsen er mindre flydende, fungerer værktøjet muligvis ikke på denne måde, selv om motoren roterer. MONTERING FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at batteripakken er taget ud, før du udfører nogen form for arbejde på maskinen. Montering eller afmontering af savklingen FORSIGTIG:

• Fjern altid alle spåner eller fremmedlegemer fra klingen og/eller klingefastholderen. Hvis du ikke gør dette, strammes klingen muligvis ikke ordentligt fast, hvilket kan medføre alvorlig personskade.

• Rør ikke klingen eller arbejdsemnet umiddelbart efter brugen. De kan være meget varme og forårsage forbrændinger af huden.

• Stram savklingen godt. Undladelse af dette kan medføre alvorlig personskade.

• Pas på ikke at skære fingrene på toppen af klingen eller spidserne af arbejdsemnet, når du afmonterer savklingen. (Fig. 7) Inden du monterer klingen, skal du sikre dig, at klingeholderen er i den frigjorte position. For at montere klingen skal du sætte klingen (med tænderne vendt fremad) ind i klingeholderen, indtil den klikker fast. Klingeholderen bevæger sig selv hen på den Stilling Skæring Anvendelser

Skæring i lige linje Til skæring i blødt stål, rustfrit stål og plastik. Til rene snit i træ og krydsfiner. Orbital skæring med lille bue Til skæring i blødt stål, aluminium og hårdt træ. Orbital skæring med medium bue Til skæring i træ og krydsfiner. Til hurtig skæring i aluminium og blødt stål. Orbital skæring med stor bue Til hurtig skæring i træ og krydsfiner. Arbejdsemne, som skal skæres Nummer på drejeknappen Træ 4 - 6 Blødt stål 3 - 6 Rustfrit stål 3 - 4 Aluminium 3 - 6 Plastik 1 - 450 låste position, og klingen er låst. Træk forsigtigt i klingen for at sikre, at klingen ikke falder af under anvendelsen. FORSIGTIG:

• Åbn ikke maskinåbneren unødvendigt meget, da det kan forvolde maskinskade. (Fig. 8) For at afmontere klingen skal du trykke maskinåbneren så langt den kan komme. Dette gør det muligt frigøre klingen. BEMÆRK:

• Smør rullen en gang i mellem. Opbevaring af unbrakonøgle (Fig. 9) Opbevar unbrakonøglen som vist i figuren, når den ikke anvendes, for at forhindre, at den bliver væk. Dækplade (Fig. 10) Brug dækpladen ved skæring af dekorativt finer, plastik osv. Den beskytter sarte eller skrøbelige overflader mod beskadigelse. Sæt den fast bag på maskinens base. Anti-splintringsanordning (Fig. 11) Du kan anvende anti-splintringsanordningen for snit uden splinter. For at montere anti-splintringsanordningen skal du flytte maskinens base helt frem og sætte den bag på maskinens base. Når du anvender dækpladen, skal du montere anti-splintringsanordningen på dækpladen. FORSIGTIG:

• Anti-splintringsanordningen kan ikke anvendes ved skråsnit. Støvudsugning Mundstykke (ekstraudstyr) anbefales for udførsel af rene skæringer. (Fig. 12) For at montere mundstykket på maskinen skal du sætte krogen på mundstykket ind i hullet i basen. (Fig. 13) Stram tilspændingsskruen forrest på mundstykket for at fastgøre mundstykket. Mundstykket kan monteres på enten venstre eller højre side af basen. (Fig. 14) Tilslut derefter en Makita-støvsuger til mundstykket. BETJENING FORSIGTIG:

• Hold altid basen i flugt med arbejdsemnet. Undladelse af dette kan medføre, at klingen knækker med alvorlig personskade til følge. BEMÆRK:

• Hvis maskinen betjenes konstant, indtil batteripakken er afladet, skal du lade maskinen hvile i 15 minutter, før du fortsætter med et nyt batteri. (Fig. 15) Tænd for maskinen, uden at klingen kommer i kontakt med arbejdsemnet og vent, indtil klingen er kommet op på fuld hastighed. Placer derefter basen fladt på arbejdsemnet og bevæg stille og roligt maskinen fremad langs den på forhånd opmærkede skærelinje. Når skæringen buer, skal maskinen føres meget langsomt frem. Skråsnit (Fig. 16) FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du vipper basen. Du kan foretage skråsnit, med basen vippet, på enhver vinkel mellem 0° og 45° (venstre eller højre). (Fig. 17) For at vippe basen skal du løse bolten bag på basen med unbrakonøglen. Flyt basen så bolten er placeret i midten af skråsnitsåbningen i basen. (Fig. 18) Vip basen indtil den ønskede skråsnitsvinkel er opnået. V-indhakket i gearhuset angiver skråsnitsvinklen vha. gradinddelinger. Stram derefter bolten ordentligt for at fastgøre basen. Snit i flugt med front (Fig. 19) Løsn bolten bag på basen med unbrakonøglen og skub basen helt tilbage. Stram derefter bolten for at fastgøre basen. Udskæringer Udskæringer kan udføres med én af to metoder, A eller B. A) Boring af et starthul: (Fig. 20)

• Ved indvendige udskæringer uden noget indgangssnit fra en kant skal der bores et starthul med en diameter på 12 mm eller mere. Sæt klingen ned i dette hul for at starte skæringen. B) Dyksnit: (Fig. 21)

• Du behøver ikke at bore noget starthul eller lave et indgangssnit, hvis du omhyggeligt gør som følger.

1. Vip maskinen op på forkanten af basen med

klingespidsen placeret lige over arbejdsemnets overflade.

2. Tryk på maskinen så forkanten af basen ikke bevæger

sig, når du tænder for maskinen og stille og roligt langsomt sænker bagenden af maskinen.

3. Sænk langsomt maskinens base ned på

arbejdsemnet overflade efterhånden som klingen trænger igennem arbejdsemnet.

4. Gennemfør snittet som normalt.

Færdigbehandling af kanter (Fig. 22) For at studse kanter eller foretage dimensionale justeringer skal klingen føres let langs snittets kanter. Metalskæring Brug altid en egnet kølevæske (skæreolie) ved skæring i metal. Undladelse af dette medfører stort slid på klingen. Undersiden af arbejdsemnet kan smøres i stedet for brug af en kølevæske. Parallelanslagssæt (ekstraudstyr) FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du monterer eller afmonterer tilbehør.

1. Lige snit (Fig. 23)

Ved gentagne skærebredder på 160 mm eller mindre skal du anvende parallelanslaget for at sikre hurtige, rene, lige snit. (Fig. 24) Montering foregår ved, at parallelanslaget sættes ind i det rektangulære hul på siden af maskinens base med anslagsskinnen vendende nedad. Skub parallelanslaget51 hen på den ønskede skærebreddeposition, og stram derefter bolten for at fastgøre den.

2. Runde snit (Fig. 25 og 26)

siden af basen med anslagsskinnen vendende opad. Før den runde skinnestift gennem et af de to huller i anslagsskinnen. Skru grebet med gevind på stiften for at fastgøre stiften.

2. Skub nu parallelanslaget hen på den ønskede

skæreradius, og stram bolten for at fastgøre den. Flyt derefter basen helt frem. BEMÆRK:

• Brug altid klingerne nr. B-17, B-18, B-26 eller B-27 ved skæring af cirkler eller buer. Støtteskinneadaptersæt (ekstraudstyr) (Fig. 27) Når du skærer parallelt og med ens bredde eller skærer lige, sikrer brugen af støtteskinnen og støtteskinneadapteren hurtige og rene snit. For at montere støtteskinneadapteren skal linealbjælken sættes ind i det firkantede hul i basen, så langt den kan komme. Fastgør bolten ordentligt med unbrakonøglen. (Fig. 28) Monter støtteskinneadapteren på skinnen af støtteskinnen. Sæt linealbjælken ind i det firkantede hul i støtteskinneadapteren. Placer basen på siden af støtteskinnen og fastgør bolten ordentligt. (Fig. 29) FORSIGTIG:

• Brug altid klingerne nr. B-8, B-13, B-16, B-17 eller 58 ved brug af støtteskinnen og støtteskinneadapteren. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at maskinen er slukket, og at batteripakken er taget ud, før du forsøger at udføre inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele. EKSTRAUDSTYR FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til. Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Støtteskinneadaptersæt

• Visse dele på listen er muligvis indeholdt maskinindpakningen som standardtilbehør. De kan variere fra land til land. Støj ENG905-1 Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Lydtryksniveau (L

): 78 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejdet kan muligvis overstige 80 dB (A). Bær høreværn. Vibration ENG900-1 Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN60745: Arbejdstilstand: skæring i plader Vibrationsemission (a h,B ): 6,5 m/s

Usikkerhed (K): 1,5 m/s

Arbejdstilstand: skæring i metalplader Vibrationsemission (a h,M ): 5,0 m/s

Usikkerhed (K): 1,5 m/s

• Den opgivne vibrationsemissionsværdi er målt i overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktøj med et andet.

• Den opgivne vibrationsemissionsværdi kan muligvis også bruges til en indledende eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for beskyttelse af operatøren, som er baseret på en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og når den kører i tomgang ud over triggertiden). Kun for europæiske lande ENH101-17 EF-overensstemmelseserklæring Makita erklærer at følgende Makita-maskine(r): Maskinens betegnelse: Ledningsfri stiksav Modelnummer/type: DJV141, DJV181 Overholder følgende europæiske direktiver: 2006/42/EF De er produceret i overensstemmelse med den følgende standard eller standardiserede dokumenter: EN6074552 Den tekniske fil er i overensstemmelse med 2006/42/EF til rådighed fra: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
