MANUALE UTENTE GA5040CZ1 MAKITA

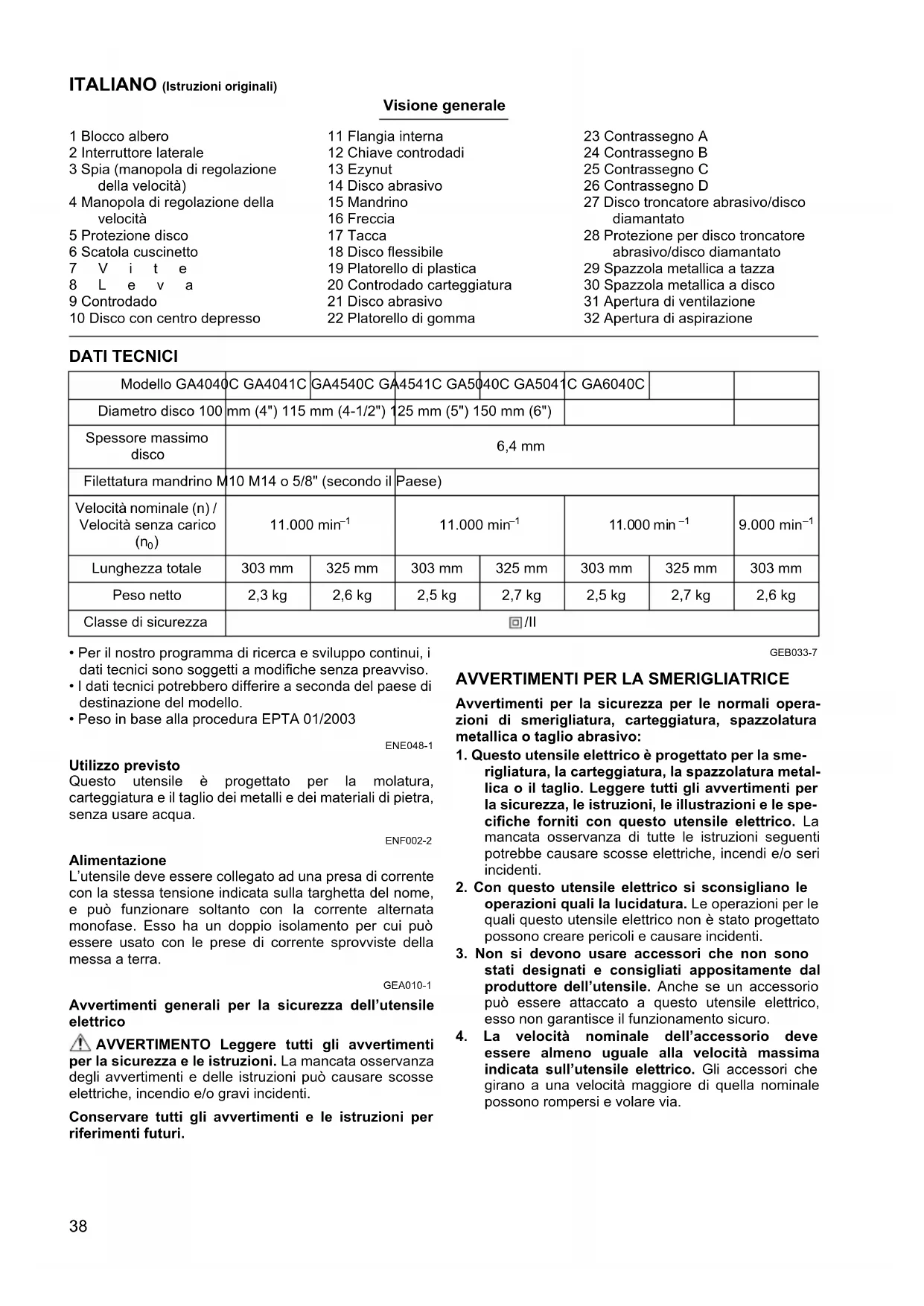

Tomoyasu Kato Direktor Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN38 ITALIANO (Istruzioni originali) Visione generale 1 Blocco albero 2 Interruttore laterale 3 Spia (manopola di regolazione della velocità) 4 Manopola di regolazione della velocità 5 Protezione disco 6 Scatola cuscinetto 7Vite 8Leva 9 Controdado 10 Disco con centro depresso 11 Flangia interna 12 Chiave controdadi 13 Ezynut 14 Disco abrasivo 15 Mandrino 16 Freccia 17 Tacca 18 Disco flessibile 19 Platorello di plastica 20 Controdado carteggiatura 21 Disco abrasivo 22 Platorello di gomma 23 Contrassegno A 24 Contrassegno B 25 Contrassegno C 26 Contrassegno D 27 Disco troncatore abrasivo/disco diamantato 28 Protezione per disco troncatore abrasivo/disco diamantato 29 Spazzola metallica a tazza 30 Spazzola metallica a disco 31 Apertura di ventilazione 32 Apertura di aspirazione DATI TECNICI

Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.

I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.

Peso in base alla procedura EPTA 01/2003 ENE048-1 Utilizzo previsto Questo utensile è progettato per la molatura, carteggiatura e il taglio dei metalli e dei materiali di pietra, senza usare acqua. ENF002-2 Alimentazione L’utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento per cui può essere usato con le prese di corrente sprovviste della messa a terra. GEA010-1 Avvertimenti generali per la sicurezza dell’utensile elettrico AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni può causare scosse elettriche, incendio e/o gravi incidenti. Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri. GEB033-7

AVVERTIMENTI PER LA SMERIGLIATRICE

Avvertimenti per la sicurezza per le normali opera- zioni di smerigliatura, carteggiatura, spazzolatura metallica o taglio abrasivo:

1. Questo utensile elettrico è progettato per la sme-

rigliatura, la carteggiatura, la spazzolatura metal- lica o il taglio. Leggere tutti gli avvertimenti per la sicurezza, le istruzioni, le illustrazioni e le spe- cifiche forniti con questo utensile elettrico. La mancata osservanza di tutte le istruzioni seguenti potrebbe causare scosse elettriche, incendi e/o seri incidenti.

2. Con questo utensile elettrico si sconsigliano le

operazioni quali la lucidatura. Le operazioni per le quali questo utensile elettrico non è stato progettato possono creare pericoli e causare incidenti.

3. Non si devono usare accessori che non sono

stati designati e consigliati appositamente dal produttore dell’utensile. Anche se un accessorio può essere attaccato a questo utensile elettrico, esso non garantisce il funzionamento sicuro.

4. La velocità nominale dell’accessorio deve

essere almeno uguale alla velocità massima indicata sull’utensile elettrico. Gli accessori che girano a una velocità maggiore di quella nominale possono rompersi e volare via. Modello GA4040C GA4041C GA4540C GA4541C GA5040C GA5041C GA6040C Diametro disco 100 mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm (6") Spessore massimo disco 6,4 mm Filettatura mandrino M10 M14 o 5/8" (secondo il Paese) Velocità nominale (n) / Velocità senza carico

devono essere entro la taratura nominale dell’utensile elettrico. Gli accessori con le dimen- sioni sbagliate non possono essere adeguatamente protetti o controllati.

6. Il montaggio filettato degli accessori deve essere

uguale alla filettatura del mandrino della smeri- gliatrice. Per gli accessori montati con le flange, il foro dell’albero dell’accessorio deve entrare nel diametro di posizionamento della flangia. Gli accessori non compatibili con l’hardware di montag- gio perdono il bilanciamento, vibrano eccessiva- mente e possono causare la perdita di controllo dell’utensile.

7. Non si deve usare un accessorio danneggiato.

Prima di ciascun utilizzo, ispezionare che l’accessorio, come i dischi abrasivi, non pre- senti scheggiature e crepe, che i tamponi di rin- forzo non mostrino crepe, lacerazioni o usura eccessiva, le spazzole metalliche non abbiano fili di ferro allentati o spezzati. Se l’utensile elet- trico o l’accessorio è caduto, controllare se è danneggiato o installare un accessorio non dan- neggiato. Dopo l’ispezione e l’installazione di un accessorio, posizionarsi e tenere gli astanti lon- tani dal piano dell’accessorio rotante e far girare l’utensile elettrico al massimo senza carico per un minuto. Gli accessori danneggiati si rompono generalmente durante questo periodo di prova.

8. Indossare l’equipaggiamento di protezione. A

seconda del lavoro, usare uno schermo per il viso, occhiali di protezione od occhiali di sicu- rezza. Secondo il necessario, indossare una mascherina antipolvere, protezioni per le orec- chie, guanti e grembiale di lavoro in grado di fer- mare piccoli frammenti abrasivi o schegge del pezzo. Gli occhiali di protezione devono poter fer- mare i frammenti volanti prodotti dalle varie opera- zioni. La mascherina antipolvere o respiratore devono essere capaci di filtrare le particelle gene- rate dal lavoro. L’esposizione prolungata al rumore di alta intensità potrebbe causare la perdita dell’udito.

9. Tenere gli astanti a una distanza di sicurezza

dall’area di lavoro. Chiunque entri nell’area di lavoro deve indossare l’equipaggiamento perso- nale di protezione. I frammenti del pezzo o di un accessorio che si rompe potrebbero volare via cau- sando incidenti fuori dall’area immediata del lavoro.

10. Tenere l’utensile elettrico soltanto per le super-

fici di presa isolate quando si esegue una opera- zione in cui l’accessorio di taglio potrebbe fare contatto con fili elettrici nascosti o con il cavo di alimentazione dell’utensile. L’accessorio di taglio che fa contatto con un filo elettrico “sotto tensione” potrebbe mettere “sotto tensione” le parti metalliche esposte dell’utensile elettrico, e dare una scossa all’operatore.

11. Posizionare il cavo di alimentazione dell’utensile

discosto dall’accessorio che gira. Se si perde il controllo dell’utensile, il cavo potrebbe essere tagliato o rimanere impigliato, e la mano o il braccio potrebbero essere attirati nell’accessorio che gira.

12. Non si deve mai posare l’utensile elettrico finché

l’accessorio non si è fermato completamente. L’accessorio che gira potrebbe fare presa sulla superficie causando la perdita di controllo dell’uten- sile elettrico.

13. Non si deve far funzionare l’utensile elettrico

mentre lo si trasporta sul proprio fianco. Il con- tatto accidentale con l’accessorio che gira potrebbe fare presa sul vestito spingendo l’accessorio nel corpo.

14. Pulire regolarmente le aperture di ventilazione

dell’utensile elettrico. La ventola del motore attira la polvere all’interno dell’alloggiamento, e l’accumu- lazione eccessiva della polvere di metallo potrebbe causare pericoli elettrici.

15. Non si deve far funzionare l’utensile elettrico

vicino a materiali infiammabili, perché le scintille potrebbero incendiarli.

16. Non si devono usare accessori che richiedono

refrigeranti liquidi. L’impiego di acqua o di altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche. Contraccolpi e relativi avvertimenti Il contraccolpo è una improvvisa reazione a un disco rotante incastrato od ostacolato, tampone di rinforzo, spazzola o un qualsiasi altro accessorio. L’incastramento o l’ostacolazione causano il rapido stallo dell’accessorio rotante, che a sua volta causa la spinta dell’utensile elet- trico senza controllo nella direzione opposta della rota- zione dell’accessorio sul punto dell’inceppamento. Per esempio, se un disco abrasivo viene ostacolato o incastrato dal pezzo, il filo del disco che entra nel punto di incastramento può penetrare nella superficie del mate- riale causando la fuoriuscita o il contraccolpo del disco. Il disco potrebbe rimbalzare verso l’operatore o lontano da esso, a seconda della direzione del movimento del disco sul punto di inceppamento. In queste condizioni, i dischi abrasivi potrebbero anche rompersi. Il contraccolpo è il risultato dell’uso sbagliato dell’utensile elettrico e/o delle procedure o condizioni sbagliate di fun- zionamento, e può essere evitato prendendo le precau- zioni appropriate come indicato di seguito. a) Tenere saldamente l’utensile elettrico e posizionare il corpo e le braccia in modo da poter resistere alla forza del contraccolpo. Per il massimo controllo del contraccolpo o della reazione alla coppia di avviamento, usare sempre il manico ausiliario, se fornito. Prendendo le precauzioni appropriate, l’operatore può controllare la reazione alla coppia di avviamento e la forza del contraccolpo. b) Non si devono mai mettere le mani vicino all’accessorio rotante. Si potrebbe verificare un contraccolpo dell’accessorio sulle mani. c) Non si deve posizionare il corpo nell’area di spostamento dell’utensile elettrico se si verifica un contraccolpo. Il contraccolpo spinge l’utensile nella direzione opposta al movimento del disco sul punto dell’inceppamento. d) Fare particolarmente attenzione lavorando gli angoli, i bordi affilati, ecc. Evitare di far rimbalzare o di ostacolare l’accessorio. Gli angoli, i bordi affilati o i rimbalzi tendono a inceppare l’accessorio rotante causando una perdita di controllo o un contraccolpo.40 e) Non si devono attaccare una lama di intaglio del legno per sega a catena o una lama dentata. Tali lame causano frequenti contraccolpi e perdite di controllo. Avvertimenti per la sicurezza specifici per le operazioni di smerigliatura e di taglio: a) Usare soltanto tipi di dischi raccomandati per l’utensile elettrico e la protezione specifica progettata per il disco selezionato. I dischi che non sono stati progettati per questo utensile elettrico non possono essere adeguatamente protetti e non sono sicuri. b) La superficie di smerigliatura dei dischi con centro depresso deve essere montata sotto il piano del bordo della protezione. Un disco montato in modo scorretto che sporge oltre il piano del bordo della protezione non può essere protetto adeguatamente. c) La protezione deve essere attaccata saldamente all’utensile elettrico e posizionata per la massima sicurezza, in modo che una parte minima del disco sia esposta verso l’operatore. La protezione aiuta a proteggere l’operatore dai frammetti dei dischi rotti, dal contatto accidentale con il disco e dalle scintille che potrebbero dare fuoco ai vestiti. d) I dischi devono essere usati soltanto per le applicazioni raccomandate. Per esempio: non si deve smerigliare con il lato del disco di taglio. I dischi di taglio abrasivi sono progettati per la smerigliatura periferica, e le forze laterali applicate a questi dischi potrebbero causarne la rottura. e) Usare sempre flange per dischi non danneggiate delle dimensioni e forme corrette per il disco selezionato. Le flange corrette supportano il disco, riducendo così la possibilità di una rottura del disco. Le flange per dischi di taglio potrebbero essere diverse dalle flange per dischi smerigliatori. f) Non usare dischi usurati di utensili elettrici più grandi. I dischi progettati per gli utensili elettrici più grandi non sono adatti alla velocità più alta di un utensile più piccolo, e potrebbero scoppiare. Avvertimenti per la sicurezza supplementari specifici per le operazioni di taglio abrasivo: a) Evitare di “inceppare” il disco diamantato o di applicarvi sopra una forza eccessiva. Non si deve cercare di fare una profondità di taglio eccessiva. Una sollecitazione eccessiva sul disco aumenta il carico e la possibilità di un contraccolpo o di una rottura del disco. b) Non posizionare il corpo sulla linea e dietro il disco che ruota. Quando il disco, sul punto di lavorazione, si allontana dal corpo dell’operatore, il possibile contraccolpo potrebbe scagliare il disco che gira e l’utensile elettrico direttamente su di lui. c) Quando il disco si inceppa o se il taglio si interrompe per un qualsiasi motivo, spegnere l’utensile elettrico e tenerlo fermo finché il disco non si è completamente arrestato. Non si deve mai cercare di rimuovere il disco diamantato dal taglio mentre è in movimento, perché altrimenti si potrebbe verificare un contraccolpo. Controllare e procedere con una azione correttiva che elimini la causa dell’inceppamento del disco. d) Non riavviare l’operazione di taglio nel pezzo. Lasciare che il disco raggiunga la velocità massima e rientrare con cura nel taglio. Il disco potrebbe incepparsi, rialzarsi o fare un contraccolpo se si riavvia l’utensile elettrico nel pezzo. e) Supportare i pannelli o qualsiasi pezzo di dimensioni molto grandi per minimizzare il rischio di inceppamento o di contraccolpo. I grandi pezzi tendono a piegarsi sotto il loro stesso peso. I supporti devono essere sistemati sotto il pezzo vicino alla linea di taglio e vicino al bordo del pezzo su entrambi i lati del disco. f) Usare precauzioni speciali per praticare un “taglio cavo” nelle pareti esistenti o altre aree cieche. Il disco sporgente potrebbe tagliare i tubi del gas o dell’acqua, fili elettrici od oggetti che possono causare un contraccolpo. Avvertimenti per la sicurezza specifici per le operazioni di smerigliatura: a) Non si deve usare carta vetrata per un disco di dimensioni superiori a quelle normali. Seguire le raccomandazioni dei produttori per la selezione della carta vetrata. La carta vetrata più grande che si estende oltre il tampone di smerigliatura presenta un rischio di lacerazione e potrebbe causare impigliamenti, strappi del disco o contraccolpi. Avvertimenti per la sicurezza specifici per le operazioni di spazzolatura metallica: a) Tenere presente che i fili di ferro vengono scagliati dalla spazzola anche durante il normale funzionamento. Non sollecitare eccessivamente i fili esercitando un carico eccessivo sulla spazzola. I fili di ferro possono penetrare facilmente gli abiti leggeri e/o la pelle. b) Se è raccomandato l’uso di una protezione per la spazzolatura metallica, evitare l’interferenza del disco o spazzola metallici con la protezione. Il diametro del disco o spazzola metallici potrebbe espandersi a causa del carico di lavoro e delle forze centrifughe. Avvertimenti per la sicurezza supplementari:

17. Usando dischi smerigliatori con centro

depresso, scegliere soltanto quelli rinforzati con fibra di vetro.

18. Con questa smerigliatrice NON SI DEVONO MAI

USARE dischi del tipo a coppa di pietra. Questa smerigliatrice non è progettata per questi tipi di dischi, e l’utilizzo di tali prodotti potrebbe causare seri incidenti.41

19. Fare attenzione a non danneggiare il mandrino,

la flangia (soprattutto la superficie di installazione) o il controdado. Se queste parti sono danneggiate, potrebbero causare la rottura del disco.

20. Accertarsi che il disco non faccia contatto con il

pezzo prima dell’attivazione dell’interruttore.

21. Prima di usare l’utensile sul pezzo, lasciarlo

girare per qualche momento. Controllare se ci sono vibrazioni od ondeggiamenti, che potrebbero indicare l’installazione scarsa del disco o un disco bilanciato male.

23. Non lasciare solo l’utensile mentre funziona.

Farlo funzionare soltanto tenendolo in mano.

24. Il pezzo non va toccato immediatamente dopo

una operazione. Esso potrebbe essere estremamente caldo e causare bruciature.

25. Osservare le istruzioni del produttore per il

corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

26. Non usare boccole di riduzione o adattatori

separati per montare dischi abrasivi con foro largo.

27. Usare soltanto le flange specificate per questo

28. Usando gli utensili su cui montare dischi con

foro filettato, accertarsi che la filettatura del disco sia sufficientemente lunga da accettare la lunghezza del mandrino.

29. Accertarsi che il pezzo sia supportato

30. Tenere presente che il disco continua a girare

dopo che si è spento l’utensile.

31. Se l’ambiente di lavoro è estremamente caldo o

umido, oppure contaminato da polvere conduttiva, usare un salvavita (30 mA) per la sicurezza.

32. Non usare l’utensile su materiali che

33. Usando i dischi diamantati, lavorare sempre con

la protezione disco raccolta polvere richiesta dalle norme locali.

34. I dischi di taglio non devono essere soggetti a

pressioni laterali. CONSERVARE QUESTE ISTRUZIONI. AVVERTIMENTO: NON lasciare che comodità o la familiarità d’utilizzo con il prodotto (acquisita con l’uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. L’utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie. DESCRIZIONE FUNZIONALE ATTENZIONE:

Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di regolarlo o di controllarne il funzionamento. Blocco albero (Fig. 1) ATTENZIONE:

Non si deve mai usare il blocco albero mentre il mandrino è in movimento. Si potrebbe danneggiare l’utensile. Premere il blocco albero per impedire la rotazione del mandrino quando si installano o si rimuovono gli accessori. Funzionamento dell’interruttore (Fig. 2) ATTENZIONE:

Prima di collegare l’utensile alla presa di corrente, accertarsi sempre che l’interruttore scorrevole funzioni correttamente e che torni sulla posizione “OFF” quando si preme la parte posteriore dell’interruttore scorrevole.

L’interruttore può essere bloccato sulla posizione “ON” per la comodità dell’operatore durante l’uso prolungato. Fare attenzione quando si blocca l’utensile sulla posizione “ON”, e mantenere una presa salda su di esso. Per avviare l’utensile, far scivolare l’interruttore scorrevole verso la posizione “I (ON)” spingendo la sua parte posteriore. Per il funzionamento continuo, premere la parte anteriore dell’interruttore scorrevole per bloccarlo. Per arrestare l’utensile, premere la parte posteriore dell’interruttore scorrevole verso la posizione “O (OFF)”. Spia (Fig. 3) La spia si accende in verde quando l’utensile è collegato alla presa di corrente. Se la spia non si illumina, il cavo di alimentazione o l’unità di controllo potrebbero essere difettosi. Se la spia è illuminata ma l’utensile non si avvia nonostante sia acceso, le spazzole di carbone potrebbero essere consumate, oppure l’unità di controllo, il motore o l’interruttore ON/OFF potrebbero essere difettosi. Blocco dell’avvio involontario L’utensile non si avvia con l’interruttore bloccato nella posizione di acceso nonostante sia collegato alla presa di corrente. In queste condizioni la spia lampeggia in rosso per indicare l’attivazione del dispositivo di blocco dell’avvio involontario Per disattivare il blocco dell’avvio involontario, portare l’interruttore scorrevole nella posizione “O (OFF)”. Manopola di regolazione della velocità (Fig. 4) La velocità di rotazione può essere regolata su un valore numerico da 1 a 5 mediante l’apposita manopola di regolazione. Si ottiene una velocità maggiore girando la manopola nella direzione del numero 5. Si ottiene una velocità minore girando la manopola nella direzione del numero

Per la relazione fra l’impostazione numerica della manopola e la velocità approssimata di rotazione fare riferimento alla tabella che segue.42 Per il modello GA4040C, GA4540C, GA5040C, GA4041C, GA4541C, GA5041C

Per il modello GA6040C

Se l’utensile viene utilizzato in continuazione a bassa velocità per molto tempo, il motore va in sovraccarico e si scalda.

La manopola di rotazione della velocità può essere regolata solo fra 5 e 1. Non forzarla oltre 5 o 1, diversamente la regolazione della velocità potrebbe non funzionare più. Funzione elettronica Gli utensili dotati della funzione elettronica sono facili da usare grazie alle caratteristiche che seguono. Regolazione costante della velocità La regolazione costante della velocità permette una lavorazione precisa mantenendo la velocità costante in condizioni di carico. Funzione di avvio ammortizzato La funzione di avvio ammortizzato elimina il contraccolpo di avvio. Protezione contro il sovraccarico Quando il carico dell’utensile supera i valori ammessi, l’alimentazione del motore viene ridotta al fine di proteggerlo dal surriscaldamento. Quando il carico torna a valori ammessi, l’utensile funziona normalmente. Freno meccanico Per modello GA4041C, GA4541C, GA5041C Il freno meccanico interviene dopo che l’utensile viene spento. Il freno non è operativo se l’alimentazione viene a mancare con l’interruttore ancora attivato / sulla posizione ON. MONTAGGIO ATTENZIONE:

Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di un qualsiasi intervento su di esso. Installazione dell’impugnatura laterale (manico) (Fig. 5) ATTENZIONE:

Accertarsi sempre che l’impugnatura laterale sia installata saldamente prima di cominciare un lavoro. Avvitare saldamente l’impugnatura laterale sulla posizione dell’utensile mostrata nella illustrazione. Installazione o rimozione della protezione disco (Per disco con centro depresso, disco lamellare, disco flessibile, spazzola metallica a disco/disco troncatore abrasivo, disco diamantato) AVVERTIMENTO:

Quando si usa un disco con centro depresso, disco lamellare, disco flessibile o spazzola metallica a disco, bisogna montare la protezione disco sull’utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l’operatore.

Quando si usa un disco troncatore abrasivo / disco diamantato, bisogna usare soltanto la protezione disco speciale progettata per l’impiego con i dischi troncatori. (In alcuni Paesi europei si può usare la protezione ordinaria quando si usa un disco diamantato. Seguire le relative norme del proprio Paese.) Utensile con protezione disco del tipo con vite di bloccaggio (Fig. 6) Montare la protezione disco con le sporgenze sulla banda protezione disco allineate sulle tacche della scatola cuscinetto. Ruotare poi la protezione disco di circa 180° in senso antiorario. Accertarsi di stringere saldamente la vite. Per rimuovere la protezione disco, seguire il procedimento inverso di installazione. Utensile con protezione disco del tipo con leva di fermo (Fig. 7 e 8) Tirare la leva nella direzione della freccia dopo aver allentato la vite. Montare la protezione disco con le sporgenze sulla banda protezione disco allineate sulle tacche della scatola cuscinetto. Ruotare poi la protezione disco di circa 180°. Serrare la protezione disco con la vite di fermo dopo aver tirato la leva nella direzione della freccia. L’angolo di installazione della protezione disco può essere regolato con la leva. Per rimuovere la protezione disco, seguire il procedimento inverso di installazione. Installazione o rimozione del disco con centro depresso o disco lamellare (accessorio opzionale) (Fig. 9 e 10) AVVERTIMENTO:

Quando si usa un disco con centro depresso o un disco lamellare, la protezione disco deve essere montata sull’utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l’operatore. Montare la flangia interna sul mandrino. Installare il disco con centro depresso o il disco lamellare sulla flangia interna e avvitare il controdado nel mandrino. Per stringere il controdado, premere decisamente il blocco albero in modo che il mandrino non possa girare, e usare poi la chiave controdadi stringendo saldamente in senso orario. Per rimuovere la protezione disco, seguire il procedimento inverso di installazione. Numero min

Super flangia (accessorio opzionale) I modelli con la lettera F hanno la Super flangia come dotazione standard. A confronto con i tipi convenzionali, per sbloccare il controdado è necessario soltanto 1/3 degli sforzi. ATTENZIONE:

Non usare la super flangia con i modelli dotati del freno meccanico. In caso contrario, essa potrebbe staccarsi quando il freno viene attivato. Installazione o rimozione dell’Ezynut (accessorio opzionale) (Fig. 11, 12, 13 e 14) ATTENZIONE:

Non usare l’Ezynut con la Super flangia o con le smerigliatrici angolari con una “F” alla estremità del numero del modello. Tali flange sono così spesse che il mandrino non può trattenere l’intera filettatura. Montare la flangia interna, il disco abrasivo e l’Ezynut sul mandrino, in modo che il logo Makita sull’Ezynut sia rivolto verso l’esterno. Premere decisamente il blocco albero e stringere l’Ezynut girando il disco abrasivo in senso orario per quanto può girare. Girare l’anello esterno dell’Ezynut in senso antiorario per allentarlo. NOTA:

L’Ezynut può essere allentato a mano se la freccia è puntata sulla tacca. Altrimenti, per allentarlo è necessaria la chiave controdadi. Inserire un perno della chiave in un foro e girare l’Ezynut in senso antiorario. Installazione o rimozione del disco flessibile (accessorio opzionale) (Fig. 15) AVVERTIMENTO:

Usare sempre la protezione in dotazione quando si usa il disco flessibile sull’utensile. Il disco potrebbe frantumarsi durante l’uso, e la protezione aiuta a ridurre il rischio di lesioni personali. Seguire le istruzioni per il disco con centro depresso, ma usare anche il platorello di plastica sopra il disco. Vedere l’ordine di montaggio nella pagina degli accessori di questo manuale. Installazione o rimozione del disco abrasivo (accessorio opzionale) (Fig. 16) NOTA:

Usare gli accessori di carteggiatura specificati in questo manuale. Essi devono essere acquistati separatamente. Montare il platorello di gomma sul mandrino. Montare il disco sul platorello di gomma, e avvitare il controdado carteggiatura sul mandrino. Per stringere il controdado carteggiatura, premere decisamente il blocco albero in modo che il mandrino non possa girare e usare poi la chiave controdadi stringendo saldamente in senso orario. Per rimuovere la protezione disco, seguire il procedimento inverso di installazione. Installazione o rimozione dell’accessorio coperchio polvere (accessorio opzionale) (Fig. 17) AVVERTIMENTO:

Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere l’accessorio coperchio polvere. Non facendo ciò, si può danneggiare l’utensile o causare una lesione personale. Ci sono quattro pezzi dell’accessorio coperchio polvere, e ciascuno va usato in posizioni diverse. Installare l’accessorio coperchio polvere in modo che il contrassegno (A, B, C o D) venga a trovarsi come mostrato. Far scattare i suoi perni nelle aperture. L’accessorio coperchio polvere può essere rimosso a mano. NOTA:

Pulire l’accessorio coperchio polvere quando è intasato di polvere o di sostanze estranee. Se si continua a lavorare con un accessorio coperchio polvere intasato si danneggia l’utensile. FUNZIONAMENTO AVVERTIMENTO:

Non deve mai essere necessario forzare l’utensile. Il peso dell’utensile esercita una pressione adeguata. Esercitando una pressione eccessiva si potrebbe causare una pericolosa rottura del disco.

Sostituire SEMPRE il disco se l’utensile è caduto durante la molatura.

Non si deve MAI sbattere il disco di molatura contro il materiale che si lavora o fargli subire colpi.

Evitare di far rimbalzare e di inceppare il disco, soprattutto quando si lavorano gli angoli, bordi aguzzi, ecc. Ciò può causare la perdita di controllo e contraccolpi.

L’utensile non deve MAI essere usato con lame per il taglio del legno e altre lame di sega. Tali lame usate con la con la smerigliatrice causano frequenti contraccolpi e la perdita di controllo, con pericolo di lesioni personali. ATTENZIONE:

L’utensile non deve mai essere acceso mentre fa contatto con il materiale da lavorare, perché potrebbe causare una lesione all’operatore.

Indossare sempre occhiali di sicurezza o una visiera durante il lavoro.

Dopo una operazione, spegnere sempre l’utensile e prima di posarlo aspettare finché il disco si sia completamente arrestato.44 Operazione di molatura e di carteggiatura (Fig. 18) Tenere SEMPRE saldamente l’utensile con una mano sull’alloggiamento e l’altra sull’impugnatura laterale. Accendere l’utensile e applicare il disco con centro depresso o il disco lamellare al materiale da lavorare. In generale, mantenere il bordo del disco con centro depresso o del disco lamellare a un angolo di circa 15° rispetto alla superficie del materiale da lavorare. Durante il periodo di rodaggio con un nuovo disco, non operare la smerigliatrice nella direzione B, perché altrimenti taglia il materiale da lavorare. Dopo che il bordo del disco si è arrotondato con l’uso, esso può essere usata in entrambe le direzioni A e B. Operazione con disco troncatore abrasivo/ diamantato (accessorio opzionale) (Fig. 19) La direzione di montaggio del controdado e della flangia interna varia secondo lo spessore del disco. Vedere la tabella sotto.

Quando si usa un disco troncatore abrasivo / disco diamantato, bisogna usare soltanto la protezione disco speciale progettata per l’impiego con i dischi troncatori. (In alcuni Paesi europei si può usare la protezione ordinaria quando si usa un disco diamantato. Seguire le relative norme del proprio Paese.)

Non si deve MAI usare un disco troncatore per la molatura laterale.

Non “inceppare” il disco o esercitare una pressione eccessiva. Non cercare di fare un taglio eccessivamente profondo. La sovrasollecitazione del disco aumenta il carico e il pericolo che esso si distorca o rimanga inceppato nel taglio, e la possibilità che si verifichino contraccolpi, rottura del disco e surriscaldamento del motore.

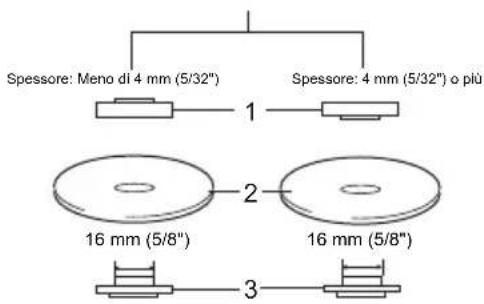

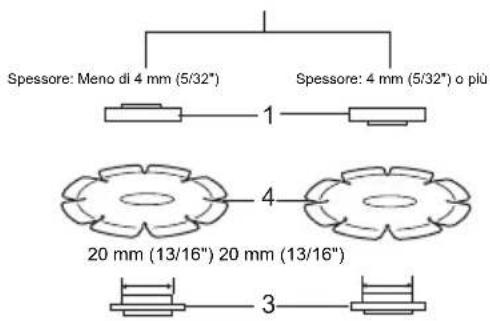

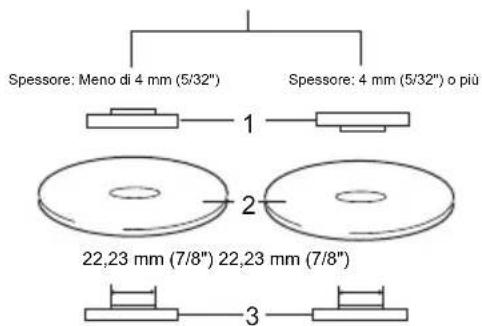

Modello di 100 mm (4") Modello di 115 mm (4-1/2") / 125 mm (5") / 150 mm (6") Disco troncatore abrasivo Disco diamantato Disco troncatore abrasivo Disco diamantato 16 mm (5/8") Spessore: 4 mm (5/32") o più Spessore: Meno di 4 mm (5/32") Spessore: 4 mm (5/32") o più Spessore: Meno di 4 mm (5/32") Spessore: 4 mm (5/32") o più Spessore: Meno di 4 mm (5/32") Spessore: 4 mm (5/32") o più 16 mm (5/8")20 mm (13/16") 20 mm (13/16")

22,23 mm (7/8") 22,23 mm (7/8")22,23 mm (7/8") 22,23 mm (7/8")

Spessore: Meno di 4 mm (5/32")45

Non cominciare l’operazione di taglio nel materiale da lavorare. Lasciare che il disco raggiunga la piena velocità ed entrare con cura nel taglio muovendo l’utensile in avanti sulla superficie del materiale da lavorare. Il disco potrebbe incepparsi, rialzarsi o causare un contraccolpo se l’utensile elettrico viene avviato nel pezzo.

Durante le operazioni di taglio, non si deve mai cambiare l’angolo del disco. Esercitando una pressione laterale sul disco troncatore (come per la molatura), il disco potrebbe creparsi o rompersi causando una seria lesione personale.

Un disco diamantato deve essere usato perpendicolarmente al materiale da tagliare. Operazione con la spazzola metallica a tazza (accessorio opzionale) (Fig. 20) ATTENZIONE:

Controllare il funzionamento della spazzola facendo girare l’utensile senza carico, accertandosi che non ci sia nessuno davanti o in linea con la spazzola.

Non usare una spazzola danneggiata o sbilanciata. Se si usa una spazzola danneggiata, si aumenta il pericolo potenziale di lesioni per il contatto con i fili rotti della spazzola. Staccare l’utensile dalla presa di corrente e metterlo capovolto in modo da accedere facilmente al mandrino. Rimuovere qualsiasi accessorio dal mandrino. Infilare la spazzola metallica a tazza nel mandrino e stringerla con la chiave in dotazione. Quando si usa la spazzola, evitare di esercitare una pressione eccessiva perché ciò causa il piegamento dei fili con rottura prematura. Operazione con la spazzola metallica a disco (accessorio opzionale) (Fig. 21) ATTENZIONE:

Controllare il funzionamento della spazzola metallica a disco facendo girare l’utensile senza carico, accertandosi che non ci sia nessuno davanti o in linea con la spazzola.

Non usare una spazzola metallica a disco danneggiata o sbilanciata. Se si usa una spazzola danneggiata, si aumenta il pericolo potenziale di lesioni per il contatto con i fili rotti della spazzola.

Usare SEMPRE la protezione con le spazzole metalliche a disco, accertandosi che il diametro del disco usato possa entrare dentro la protezione. Il disco potrebbe frantumarsi durante l’uso, e la protezione aiuta a ridurre il rischio di lesioni personali. Staccare l’utensile dalla presa di corrente e metterlo capovolto in modo da accedere facilmente al mandrino. Rimuovere qualsiasi accessorio dal mandrino. Infilare la spazzola metallica a disco nel mandrino e stringerla con le chiavi. Quando si usa una spazzola metallica a disco, evitare di esercitare una pressione eccessiva perché ciò causa il piegamento dei fili con rottura prematura. MANUTENZIONE ATTENZIONE:

Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima dell’ispezione o della manutenzione.

Mai usare benzina, benzene, solventi, alcol e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe. L’utensile e le sue aperture di ventilazione devono essere mantenuti puliti. Pulire regolarmente le aperture di ventilazione dell’utensile, oppure ogni volta che diventano ostruite. (Fig. 22) Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni, l’ispezione e la sostituzione della spazzola di carbone o qualsiasi altra manutenzione e regolazione devono essere eseguite da un Centro Assistenza Makita autorizzato usando sempre ricambi Makita. ACCESSORI OPZIONALI ATTENZIONE:

Questi accessori o attrezzi sono consigliati per l’uso con l’utensile Makita specificato in questo manuale. L’impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato. Per ottenere maggiori dettagli su questi accessori o attrezzi, rivolgersi a un Centro Assistenza Makita locale.

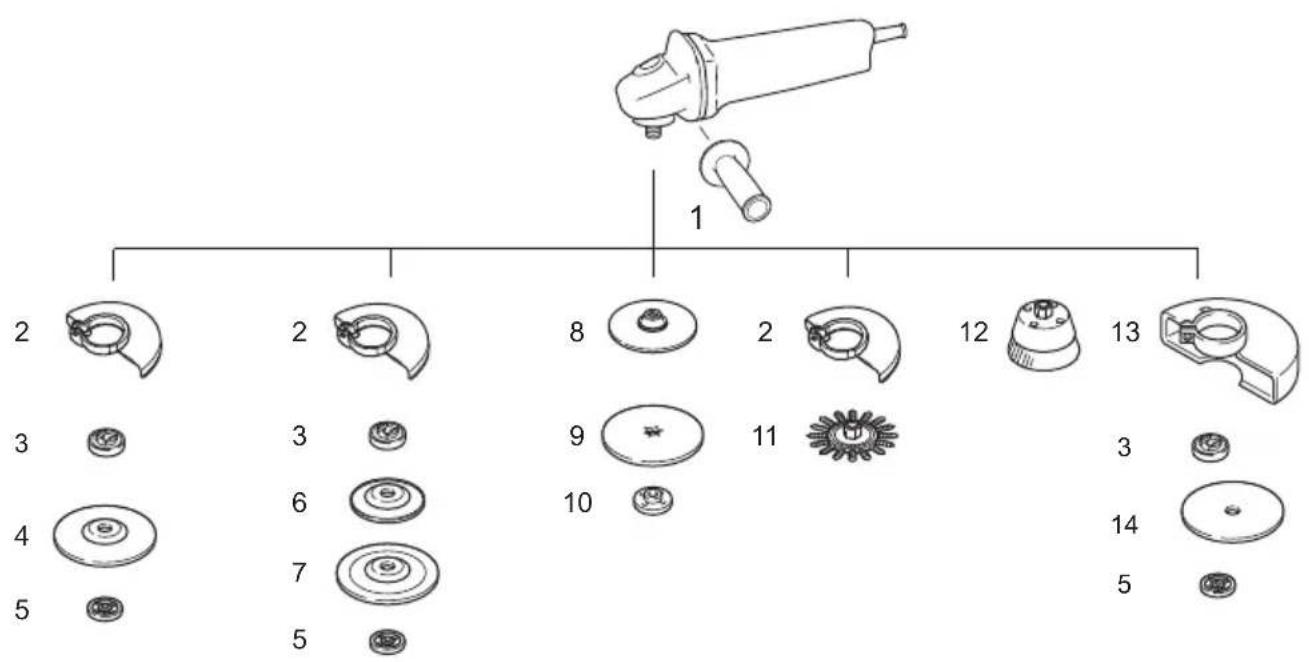

Accessorio coperchio polvere46 Nota: *1 Non usare la Super flangia con una molatrice dotata del freno meccanico. *2 Non usare la Super flangia e l’Ezynut insieme. *3 In alcuni Paesi europei, quando si usa un disco diamantato si può usare la protezione ordinaria al posto della protezione speciale che copre entrambi i lati del disco. Seguire le relative norme del proprio Paese. NOTA:

Alcuni articoli nella lista potrebbero essere inclusi nell’imballo dell’utensile come accessori standard. Essi potrebbero differire da Paese a Paese. Modello di 100 mm (4") Modello di 115 mm (4-1/2") Modello di 125 mm (5") Modello di 150 mm (6") 1 Impugnatura 36 2 Protezione disco (disco di molatura) 3 Flangia interna Flangia interna Super flangia *1 Flangia interna Super flangia *1 Flangia interna Super flangia *1 4 Disco con centro depresso/disco lamellare 5 Controdado Controdado Ezynut *2 Controdado Ezynut *2 Controdado Ezynut *2 6 Platorello di plastica Platorello di plastica Platorello di plastica – 7 Disco flessibile Disco flessibile Disco flessibile – 8 Platorello di gomma 76 Platorello di gomma 100 Platorello di gomma 115 Platorello di gomma 125 9 Disco abrasivo 10 Controdado carteggiatura 11 Spazzola metallica a disco 12 Spazzola metallica a tazza 13 Protezione disco (disco troncatore) *3 14 Disco troncatore abrasivo/disco diamantato – Chiave controdadi

ENG905-1 Rumore Il tipico livello di rumore pesato A determinato secondo EN60745: Modello GA4040C, GA4540C, GA5040C Livello pressione sonora (L

): 86 dB (A) Livello potenza sonora (L

): 87 dB (A) Livello potenza sonora (L

): 83 dB (A) Livello potenza sonora (L

): 84 dB (A) Livello potenza sonora (L

): 95 dB (A) Incertezza (K): 3 dB (A) Indossare i paraorecchi ENG900-1 Vibrazione Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745: Modello GA4040C Modalità operativa: molatura superficie con normale impugnatura laterale Emissione di vibrazione (a h, AG ): 5,0 m/s

Modalità operativa: molatura superficie con impugnatura laterale antivibrazioni Emissione di vibrazione (a h, AG ): 5,0 m/s

Modalità operativa: carteggiatura con disco con normale impugnatura laterale Emissione di vibrazione (a h, DS ): 3,0 m/s
