GEBRUIKSAANWIJZING LS0815F MAKITA

12. Bovenoppervlak van draaitafel

13. Rand van zaagblad

verstekschaalverdeling

23. Verticaal-verstekschaalverdeling

27. Aan-uitschakelaar

28. Gat voor hangslot

29. Schakelaar van de laserstraal

30. Bevestigingsschroef van de

32. Schakelaar voor lamp

33. Dopsleutel met aan het andere

uiteinde een inbussleutel

46. Stofafzuigaansluitmond

52. Arm van bankschroef

53. Draaiknop van bankschroef

54. Stang van bankschroef

56. Kroon-profiellijst met een

wandhoek van van 52/38°

57. Kroon-profiellijst met een

58. Kwarthol-profiellijst met een

66. Groeven zagen met zaagblad

70. Stelbout voor verticaal-

verstekhoek van 45° naar links

71. Bovenoppervlak van draaitafel

72. Stelbout voor verticaal-

verstekhoek van 5° naar rechts

73. Schroevendraaier

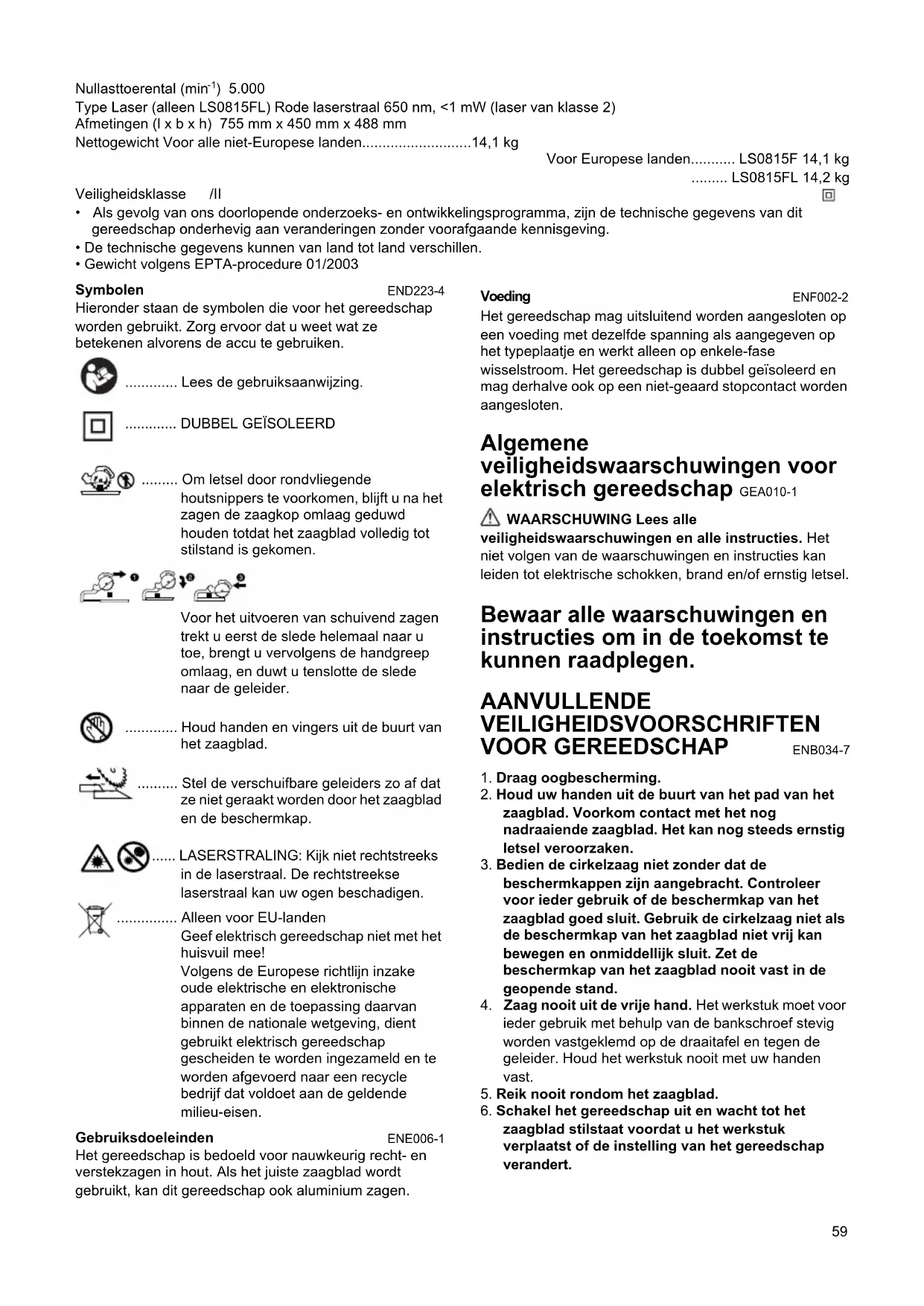

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht volgens EPTA-procedure 01/2003 Symbolen END223-4 Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens de accu te gebruiken. ............. Lees de gebruiksaanwijzing.

............. DUBBEL GEÏSOLEERD

......... Om letsel door rondvliegende houtsnippers te voorkomen, blijft u na het zagen de zaagkop omlaag geduwd houden totdat het zaagblad volledig tot stilstand is gekomen. Voor het uitvoeren van schuivend zagen trekt u eerst de slede helemaal naar u toe, brengt u vervolgens de handgreep omlaag, en duwt u tenslotte de slede naar de geleider. ............. Houd handen en vingers uit de buurt van het zaagblad. .......... Stel de verschuifbare geleiders zo af dat ze niet geraakt worden door het zaagblad en de beschermkap. ...... LASERSTRALING: Kijk niet rechtstreeks in de laserstraal. De rechtstreekse laserstraal kan uw ogen beschadigen. ............... Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Gebruiksdoeleinden ENE006-1 Het gereedschap is bedoeld voor nauwkeurig recht- en verstekzagen in hout. Als het juiste zaagblad wordt gebruikt, kan dit gereedschap ook aluminium zagen. Voeding ENF002-2 Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geïsoleerd en mag derhalve ook op een niet-geaard stopcontact worden aangesloten. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap GEA010-1 WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR GEREEDSCHAP ENB034-7

1. Draag oogbescherming.

2. Houd uw handen uit de buurt van het pad van het

zaagblad. Voorkom contact met het nog nadraaiende zaagblad. Het kan nog steeds ernstig letsel veroorzaken.

3. Bedien de cirkelzaag niet zonder dat de

beschermkappen zijn aangebracht. Controleer voor ieder gebruik of de beschermkap van het zaagblad goed sluit. Gebruik de cirkelzaag niet als de beschermkap van het zaagblad niet vrij kan bewegen en onmiddellijk sluit. Zet de beschermkap van het zaagblad nooit vast in de geopende stand.

4. Zaag nooit uit de vrije hand. Het werkstuk moet voor

ieder gebruik met behulp van de bankschroef stevig worden vastgeklemd op de draaitafel en tegen de geleider. Houd het werkstuk nooit met uw handen vast.

5. Reik nooit rondom het zaagblad.

6. Schakel het gereedschap uit en wacht tot het

zaagblad stilstaat voordat u het werkstuk verplaatst of de instelling van het gereedschap verandert.60

7. Trek de stekker van het gereedschap uit het

stopcontact voordat u het zaagblad vervangt of onderhoud pleegt.

8. Zet altijd alle beweegbare delen vast voordat u het

9. De vergrendelpen, waarmee de zaagkop in de

onderste stand wordt vergrendeld, is uitsluitend bedoeld te worden gebruikt tijdens het dragen en bewaren van het gereedschap, en niet tijdens het zagen.

10. Gebruik het gereedschap niet in de buurt van

ontvlambare vloeistoffen of gassen. De elektrische werking van het gereedschap kan een explosie en brand veroorzaken bij blootstelling aan ontvlambare vloeistoffen of gassen.

11. Controleer vóór het gebruik het zaagblad

zorgvuldig op barsten of beschadiging. Vervang een gebarsten of beschadigde zaagblad meteen.

12. Gebruik uitsluitend flenzen die geschikt zijn voor

13. Wees voorzichtig dat u niet de as, flenzen (met

name het montagevlak) of bout beschadigt. Als deze onderdelen beschadigd raken, kan het zaagblad breken.

14. Zorg ervoor dat de draaitafel stevig vast staat

zodat deze tijdens het zagen niet beweegt.

15. Verwijder voor uw eigen veiligheid alle spaanders,

kleine stukjes hout, enz., vanaf het tafeloppervlak voordat u het gereedschap bedient.

16. Voorkom dat u in spijkers zaagt. Inspecteer het

werkstuk op spijkers en verwijder deze zo nodig voordat u ermee begint te werken.

17. Zorg ervoor dat de asvergrendeling is ontgrendeld

voordat u het gereedschap inschakelt.

18. Controleer dat het zaagblad in zijn laagste stand

de draaitafel niet raakt.

19. Houd de handgreep stevig vast. Let erop dat het

zaagblad iets op en neer beweegt tijdens het starten en stoppen.

20. Zorg ervoor dat het zaagblad het werkstuk niet

raakt voordat u het gereedschap hebt ingeschakeld.

21. Laat het gereedschap een tijdje draaien voordat u

het op het werkstuk gebruikt. Controleer op trillingen of schommelingen die op onjuiste bevestiging of een slecht uitgebalanceerd zaagblad kunnen wijzen.

22. Wacht totdat het zaagblad op volle snelheid draait

voordat u begint te zagen.

23. Stop onmiddellijk met het gebruik als u iets

24. Probeer niet de aan/uit-schakelaar in de aan-stand

25. Blijf te allen tijde geconcentreerd, met name

tijdens zich herhalende, monotone bedieningen. Laat u niet leiden door een vals gevoel van veiligheid. Het zaagblad kent geen medelijden!

26. Gebruik altijd de accessoires die in deze

gebruiksaanwijzing aanbevolen worden. Gebruik van ongeschikte accessoires, zoals slijpschijven, kan tot letsel leiden.

27. Gebruik de cirkelzaag niet voor het zagen van

andere materialen dan hout, aluminium en dergelijke.

28. Sluit de verstekzaag aan op een stofafzuig- en

stofopvanginrichting tijdens het zagen.

29. Kies het juiste zaagblad voor het materiaal dat u

30. Wees voorzichtig bij het zagen van gleuven.

31. Vervang de zaagsnedeplank als deze versleten is.

32. Zaagbladen van hooggelegeerd snelstaal (HSS)

mogen niet worden gebruikt.

33. Stof dat tijdens de werkzaamheden vrijkomt, kan

chemische stoffen bevatten die kanker, geboortedefecten of andere voortplantingsschade

nnen veroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:

• lood van loodhoudende verfstoffen en

• arsenicum en chroom van chemisch behandeld hout. Uw risico van deze blootstellingen varieert en hangt af van hoe vaak u dit soort bewerkingen uitvoert. Om blootstelling aan deze chemische bestanddelen te verminderen: moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurd beschermende hulpmiddelen, zoals stofmaskers die ontworpen zijn om microscopisch kleine deeltjes te filteren.

34. Om het geluidsniveau te verlagen, zorgt u er altijd

voor dat het zaagblad scherp en schoon is.

35. De gebruiker moet voldoende getraind zijn in het

gebruik, afstelling en bediening van het gereedschap.

36. Gebruik een zaagblad dat op de juiste wijze

geslepen is. Houd u aan het maximumtoerental aangegeven op het zaagblad.

37. U mag niet het afgezaagde stuk of andere delen

van het werkstuk uit het zaaggebied verwijderen terwijl het zaagblad nog draait en de zaagkop nog niet in de ruststand staat.

38. Gebruik alleen zaagbladen die aanbevolen worden

door de fabrikant en die voldoen aan de norm EN847-1.

39. Draag handschoenen bij het hanteren van de

zaagbladen (zaagbladen moeten zo mogelijk in een verpakking worden gedragen) en ruw materiaal.

40. Houd het vloeroppervlak vrij van losse materialen,

zoals houtsnippers en afgezaagde stukken hout.

41. Indien voorzien van een laser, mag de laser niet

worden vervangen door een ander type laser. Reparaties dienen correct te worden uitgevoerd. BEWAAR DEZE INSTRUCTIES. MONTEREN Tafelopstelling (zie afb. 1) Wanneer u het gereedschap koopt is de handgreep vergrendeld in de onderste stand door middel van de vergrendelpen. Maak de vergrendelpen los door eraan te61 trekken terwijl u ondertussen de handgreep lichtjes omlaag drukt. WAARSCHUWING:

• Zorg ervoor dat het gereedschap niet kan bewegen op de ondergrond. Als de verstekzaag tijdens het zagen beweegt ten opzichte van de ondergrond, kan dat leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letsel (zie afb. 2). Dit gereedschap moet met vier bouten worden bevestigd op een horizontale en stabiele ondergrond met gebruikmaking van de boutgaten in de voeten van het gereedschap. Hierdoor wordt voorkomen dat het gereedschap kan omvallen en letsel kan veroorzaken (zie afb. 3). Draai de stelbout rechtsom of linksom zodat deze de ondergrond raakt waarop het gereedschap staat en het gereedschap stabiel is.

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de werking van het gereedschap te controleren of af te stellen. Als het gereedschap niet wordt uitgeschakeld en de stekker niet uit het stopcontact wordt getrokken, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel. Beschermkap (zie afb. 4) Wanneer u de handgreep omlaag duwt, gaat de beschermkap automatisch omhoog. Nadat de zaagsnede is voltooid en de handgreep omhoog gaat, keert de beschermkap automatisch terug naar zijn oorspronkelijke stand. WAARSCHUWING:

• De beschermkap en de veer die eraan vastzit mogen nooit buiten werking gesteld of verwijderd worden. Een blootliggend zaagblad als gevolg van een niet-werkende beschermkap kan leiden tot ernstig persoonlijk letsel. Omwille van uw persoonlijke veiligheid zorgt u ervoor dat de beschermkap altijd goed werkt. Iedere onregelmatigheid in de werking van de beschermkap moet onmiddellijk worden gecorrigeerd. Controleer de werking van de trekveer van de beschermkap. WAARSCHUWING:

• Gebruik het gereedschap nooit met een beschadigde, defecte of verwijderde beschermkap of veer. Gebruik van het gereedschap met een beschadigde, defecte of verwijderde beschermkap kan leiden tot ernstig persoonlijk letsel. Als de doorzichtige beschermkap vuil is geworden of er zaagsel aan kleeft zodat het zaagblad en/of het werkstuk niet meer goed zichtbaar is, trekt u de stekker uit het stopcontact en maakt u de beschermkap voorzichtig schoon met een vochtige doek. Gebruik geen solvent en en reinigingsmiddelen op basis van petroleum voor de plastic beschermkap omdat deze hierdoor kan worden beschadigd. Wanneer de beschermkap vuil is en moet worden gereinigd, gaat u als volgt te werk: Schakel het gereedschap uit, trek de stekker uit het stopcontact en draai met behulp van de meegeleverde dopsleutel de zeskantbout los waarmee de middenafdekking is bevestigd. Draai de zeskantbout los door deze linksom te draaien en til de beschermkap en middenafdekking op (zie afb. 5). Met de beschermkap in deze stand kan deze effectiever en vollediger worden schoongemaakt. Nadat u klaar bent met het schoonmaken, volgt u de bovenstaande procedure in omgekeerde volgorde en draait u de bout weer vast. Verwijder niet de veer waarmee de beschermkap is vastgezet. Als de beschermkap is beschadigd door ouderdom of blootstelling aan ultravioletlicht, neemt u contact op met een Makita- servicecentrum om een nieuwe beschermkap te bestellen. DE BESCHERMKAP NIET BUITENWERKINGSTELLEN OF VERWIJDEREN. De zaagsnedeplanken afstellen (zie afb. 6 en 7) Dit gereedschap is voorzien van zaagsnedeplanken in de draaitafel om splinteren aan de uitgangszijde van de zaagsnede te minimaliseren. De zaagsnedeplanken zijn in de fabriek zodanig afgesteld dat het zaagblad de zaagsnedeplanken niet raakt. Stel vóór gebruik de zaagsnedeplanken als volgt af: Trek eerst de stekker van het gereedschap uit het stopcontact. Draai alle schroeven los waarmee de zaagsnedeplanken zijn bevestigd (3 links en 3 rechts). Draai ze daarna licht aan zodanig dat de zaagsnedeplanken nog gemakkelijk met de hand kunnen worden bewogen. Breng de handgreep helemaal omlaag en duw de vergrendelpen in om de handgreep in de onderste stand te vergrendelen. Draai de borgschroef los waarmee de glijstangen zijn vergrendeld. Trek de slede helemaal naar u toe. Stel de zaagsnedeplanken zodanig af dat de zaagsnedeplanken net de zijkant van de zaagtanden raken. Draai de voorste schroeven vast (draai ze niet strak vast). Duw de slede helemaal naar de geleider en stel de zaagsnedeplanken zodanig af dat de zaagsnedeplanken net de zijkant van de zaagtanden raken. Draai de achterste schroeven vast (draai ze niet strak vast). Na het afstellen van de zaagsnedeplanken, ontgrendelt u de vergrendelpen en brengt u de handgreep omhoog. Draai daarna alle schroeven stevig vast. KENNISGEVING:

• Controleer na het instellen van de verticaal- verstekhoek of de zaagsnedeplanken goed zijn afgesteld. Correct afgestelde zaagsnedeplanken ondersteunen het werkstuk optimaal met minimaal splinteren langs de zaagsnede. Maximale zaagdikte behouden Dit gereedschap is in de fabriek afgesteld om de maximale zaagdikte te leveren met een zaagblad met een diameter van 216 mm. Trek de stekker van het gereedschap uit het stopcontact voordat u afstellingen maakt. Controleer bij het monteren van een nieuw zaagblad altijd de onderste stand van het62 zaagblad en stel deze zo nodig als volgt af: (zie afb. 8 en

Trek eerst de stekker van het gereedschap uit het stopcontact. Duw de slede helemaal naar de geleider en breng de handgreep helemaal omlaag. Gebruik de sleutel om de stelbout te draaien totdat de rand van het zaagblad tot net onder het bovenoppervlak van de draaitafel komt op het punt waar het voorvlak van de geleider raakt aan het bovenoppervlak van de draaitafel. Met de stekker van het gereedschap uit het stopcontact, houdt u de handgreep helemaal omlaag gedrukt en draait u het zaagblad met de hand rond om u ervan te verzekeren dat het zaagblad geen enkel onderdeel van het onderstel raakt. Stel zo nodig opnieuw af. WAARSCHUWING:

• Na het aanbrengen van een nieuw zaagblad en met de stekker nog steeds uit het stopcontact getrokken, controleert u altijd dat het zaagblad geen enkel onderdeel van het onderstel raakt wanneer de handgreep helemaal omlaag wordt geduwd. Als een zaagblad het onderstel raakt, kan het terugslaan en ernstig persoonlijk letsel veroorzaken. Aanslagarm (zie afb.10) De onderste stand van het zaagblad kan eenvoudig worden afgesteld met behulp van de aanslagarm. Om af te stellen beweegt u de aanslagarm in de richting van de pijl, zoals aangegeven in de afbeelding. Stel de stelschroef zodanig af dat het zaagblad stopt in de gewenste stand wanneer de handgreep helemaal omlaag wordt gebracht. De horizontaal-verstekhoek instellen (zie afb. 11) Draai het handvat los door hem linksom te draaien. Houd de vergrendelhendel ingedrukt en draai de draaitafel. Nadat u de draaitafel hebt gedraaid naar de positie waarop de aanwijspunt de gewenste hoek op de horizontaal-verstekschaalverdeling aangeeft, draait u het handvat stevig rechtsom vast. LET OP:

• Nadat u de horizontaal-verstekhoek hebt veranderd, zet u altijd de draaitafel vast door het handvat stevig vast te draaien. KENNISGEVING:

• Voordat u de draaitafel draait, controleert u of de handgreep helemaal omhoog staat. De verticaal-verstekhoek instellen (zie afb. 12) Om de verticaal-verstekhoek in te stellen, draait u de hendel op de achterkant van het gereedschap linksom. Ontgrendel de arm door de handgreep redelijk sterk in de richting te duwen waarin u het zaagblad wilt kantelen. OPMERKING:

• De hendel kan onder een andere hoek worden geplaatst door de bevestigingsschroef los te draaien en de hendel in de gewenste hoek te bevestigen (zie afb. 13). Kantel het zaagblad totdat de aanwijspunt de gewenste hoek aangeeft op de verticaal-verstekschaalverdeling. Draai tenslotte de hendel weer stevig rechtsom vast om de arm vast te zetten (zie afb. 14). Om het zaagblad 5° naar rechts of 48° naar links te kantelen: stel het zaagblad in op 0° voor 5° naar rechts, of op 45° voor 48° naar links. Kantel daarna het zaagblad iets in de tegengestelde richting. Druk op de ontgrendelknop en kantel het zaagblad naar de gewenste positie. Draai de hendel vast om de arm vast te zetten. LET OP:

• Nadat u de verticaal-verstekhoek hebt veranderd, moet u altijd de arm vastzetten door de hendel rechtsom vast te draaien. KENNISGEVING:

• Voordat u het zaagblad kantelt, controleert u of de handgreep helemaal omhoog staat.

• Nadat u de verticaal-verstekhoek hebt veranderd, moet u altijd de zaagsnedeplanken afstellen zoals beschreven onder “De zaagsnedeplanken afstellen”. Schuifvergrendeling afstellen (zie afb. 15) Om de glijstangen te vergrendelen, draait u de borgschroef rechtsom. Werking van de aan-uitschakelaar Voor Europese landen (zie afb. 16) Om te voorkomen dat de aan-uitschakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, duwt u eerst de hendel naar links, drukt u vervolgens op de uit-vergrendelknop, en knijpt u tenslotte de aan-uitschakelaar in. Laat de aan- uitschakelaar los om het gereedschap te stoppen. WAARSCHUWING:

• Controleer altijd, voordat u de stekker in het stopcontact steekt, of de aan-uitschakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. Knijp de aan- uitschakelaar niet hard in zonder de uit- vergrendelknop te bedienen. Hierdoor kan de aan- uitschakelaar stuk gaan. Het gebruik van gereedschap met een schakelaar die niet goed werkt, kan leiden tot verlies van controle en ernstig persoonlijk letsel. In de aan-uitschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap op slot te doen. Voor alle niet-Europese landen (zie afb. 17) Om te voorkomen dat de aan-uitschakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u eerst de uit- vergrendelknop in en knijpt u daarna de aan-uitschakelaar in. Laat de aan-uitschakelaar los om het gereedschap te stoppen. WAARSCHUWING:

• Controleer altijd, voordat u de stekker in het stopcontact steekt, of de aan-uitschakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. Knijp de aan- uitschakelaar niet hard in zonder de uit- vergrendelknop te bedienen. Hierdoor kan de aan- uitschakelaar stuk gaan. Het gebruik van gereedschap met een schakelaar die niet goed werkt,63 kan leiden tot verlies van controle en ernstig persoonlijk letsel. In de aan-uitschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap op slot te doen. WAARSCHUWING:

• Gebruik geen slot met een beugel of kabel met een diameter kleiner dan 6,35 mm. Met een kleinere beugel of kabel wordt het gereedschap mogelijk niet goed in de uit-stand vergrendeld, waardoor het ongewild in werking kan treden met mogelijk ernstig persoonlijk letsel tot gevolg.

• Gebruik het gereedschap NOOIT als de aan- uitschakelaar niet goed werkt. Ieder gereedschap met een defecte aan-uitschakelaar is UITERST GEVAARLIJK en moet worden gerepareerd voordat het gereedschap wordt gebruikt om ernstig persoonlijk letsel te voorkomen.

• Omwille van uw veiligheid is dit gereedschap uitgerust met een uit-vergrendelknop die voorkomt dat het gereedschap onbedoeld wordt ingeschakeld. Gebruik het gereedschap NOOIT wanneer het kan worden ingeschakeld door alleen de aan-uitschakelaar in te knijpen zonder de uit-vergrendelknop in te drukken. Gereedschap met een defecte schakelaar kan ongewild in werking treden met mogelijk ernstig persoonlijk letsel tot gevolg. Stuur het gereedschap voor deugdelijke reparatie terug naar een Makita- servicecentrum ALVORENS het verder te gebruiken.

• Stel de uit-vergrendelknop NOOIT buiten werking met behulp van plakband of iets anders. Gereedschap met een buiten werking gestelde uit-vergrendelknop kan ongewild in werking treden met mogelijk ernstig persoonlijk letsel tot gevolg. Elektronische aansturing Zachte-startfunctie

• Deze functie laat het gereedschap soepel starten door het startkoppel te beperken. Laserstraalfunctie Alleen voor model LS0815FL LET OP:

• Wanneer het gereedschap niet in gebruik is, moet u de laser uitschakelen (zie afb.18). LET OP:

• Kijk nooit rechtstreeks in de laserstraal. De rechtstreekse laserstraal kan uw ogen beschadigen.

• LASERSTRALING: KIJK NIET RECHTSTREEKS IN DE LASERSTRAAL EN KIJK NIET DOOR OPTISCHE INSTRUMENTEN NAAR DE LASERSTRAAL. LASERPRODUCT VAN KLASSE 2M.

• Zorg ervoor dat de stekker van het gereedschap uit het stopcontact is getrokken voordat u de laserlijn verschuift of onderhoudsafstellingen uitvoert. Om de laserstraal in te schakelen, drukt u op het bovenste deel (ON) van de schakelaar. Om de laserstraal uit te schakelen, drukt u op het onderste deel (OFF) van de schakelaar. De laserlijn kan worden verschoven naar de linker- of rechterkant van het zaagblad door de schroef los te draaien waarmee de lasereenheid is bevestigd en deze in de gewenste richting te verschuiven. Draai na het verschuiven de schroef weer stevig vast (zie afb. 19). De laserlijn is in de fabriek zodanig afgesteld dat deze op minder dan 1 mm van het zijoppervlak van het zaagblad (zaagpositie) loopt. OPMERKING:

• Als de laserlijn vaag en moeilijk zichtbaar is als gevolg van direct zonlicht, verplaatst u de werkplek naar een andere plaats met minder direct zonlicht. De lens van de laser schoonmaken Als de lens van de laser vuil is geworden of zaagsel eraan kleeft zodat de laserlijn niet meer duidelijk zichtbaar is, trekt u de stekker van het gereedschap uit het stopcontact, verwijdert u de lens van de laser en maakt u deze voorzichtig schoon met een zachte, vochtige doek. Gebruik geen oplosmiddelen of op petroleum gebaseerde schoonmaakmiddelen op de lens. OPMERKING:

• Als de laserlijn zwak is en bijna of geheel onzichtbaar is als gevolg van direct zonlicht dat buitenshuis of door een raam binnenshuis op de werkplek valt, verplaatst u de werkplek naar een plaats die niet is blootgesteld aan direct zonlicht. Lamp in- en uitschakelen (zie afb. 20 en 21) Om de lamp in te schakelen, drukt u op het bovenste deel (ON) van de schakelaar. Om de lamp uit te schakelen, drukt u op het onderste deel (OFF) van de schakelaar. LET OP:

• Kijk niet rechtstreeks in het licht of naar de bron van de lamp. OPMERKING:

• Gebruik een doek om het vuil van de lens van de lamp te vegen.

• Wees voorzichtig de lens van de lamp niet te bekrassen om de lichtopbrengst niet te verlagen.

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werkzaamheden aan het gereedschap uit te voeren. Als het gereedschap niet wordt uitgeschakeld en de stekker niet uit het stopcontact wordt getrokken, kan dat leiden tot ernstig persoonlijk letsel. De dopsleutel met aan het andere uiteinde een inbussleutel bewaren (zie afb. 22) De dopsleutel wordt bewaard op de plaats aangegeven in de afbeelding. De dopsleutel kan uit de sleutelhouder worden getrokken wanneer u die nodig hebt. Na gebruik van de dopsleutel kan deze weer worden opgeborgen in de sleutelhouder.64 Het zaagblad aanbrengen en verwijderen WAARSCHUWING:

• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens het zaagblad aan te brengen of te verwijderen. Als het gereedschap per ongeluk wordt ingeschakeld, kan dat leiden tot ernstig persoonlijk letsel.

• Gebruik uitsluitend de bijgeleverde Makita- dopsleutel bij het aanbrengen en verwijderen van het zaagblad. Indien deze sleutel niet wordt gebruikt, kan de zeskantbout te strak of onvoldoende strak worden vastgezet met ernstig persoonlijk letsel tot gevolg (zie afb. 23). Vergrendel de handgreep in de bovenste stand door de vergrendelpen in te drukken (zie afb. 24). Als u het zaagblad wilt verwijderen gebruikt u de dopsleutel om de zeskantbout, waarmee de middenafdekking is bevestigd, linksom los te draaien. Til de beschermkap en de middenafdekking op. WAARSCHUWING:

• Verwijder geen enkele andere bout dan de zeskantbout aangegeven in de afbeelding. Als u per ongeluk een andere bout verwijdert en de beschermkap los raakt, moet u de beschermkap weer monteren (zie afb. 25). Druk de asvergrendeling in om de as te vergrendelen en gebruik de dopsleutel om de zeskantbout rechtsom los te draaien. Verwijder daarna de zeskantbout, de buitenflens en het zaagblad. OPMERKING:

• Als de binnenflens is verwijderd, moet die met het uitsteeksel van het zaagblad weg worden gemonteerd op de as. Een verkeerd gemonteerde flens schuurt tegen het gereedschap. WAARSCHUWING:

• Voordat het zaagblad op de as wordt geplaatst, moet u ervoor zorgen dat de juiste ring, passend voor het asgat van het zaagblad, is aangebracht tussen de binnen- en buitenflens. Het gebruik van een verkeerde asgatring kan resulteren in een gebrekkige montage van het zaagblad, waardoor dit gaat bewegen en sterk trillen met als gevolg dat u de controle over het gereedschap kunt verliezen en ernstig persoonlijk letsel kan worden veroorzaakt (zie afb. 26). Als u een nieuw zaagblad wilt aanbrengen, plaatst u het voorzichtig op de as, waarbij u er goed op let dat de richting van de pijl op de zijkant van het zaagblad overeenkomt met de richting van de pijl op het zaagbladhuis. Breng de buitenflens en zeskantbout (met linkse schroefdraad) aan, en gebruik de dopsleutel om de zeskantbout stevig linksom vast te draaien terwijl u de asvergrendeling ingedrukt houdt. Voor alle niet-Europese landen (zie afb. 27) LET OP:

• De ring, met een buitendiameter van 25,4 mm, is door de fabrikant aangebracht, zoals aangegeven in de afbeelding. Voor Europese landen LET OP:

• De ring, met een buitendiameter van 30 mm, is in de fabriek aangebracht tussen de binnen- en buitenflens. Breng de buitenflens en zeskantbout aan, en gebruik de dopsleutel om de zeskantbout stevig linksom vast te draaien terwijl u de asvergrendeling ingedrukt houdt (zie afb. 28). Breng de beschermkap en de middenafdekking aan op hun oorspronkelijke plaatsen. Draai daarna de zeskantbout rechtsom om de middenafdekking vast te zetten. Ontgrendel de handgreep uit de bovenste stand door aan de vergrendelpen te trekken. Duw de handgreep omlaag om te controleren of de beschermkap goed beweegt. Controleer voordat u begint te zagen of de asvergrendeling de as niet langer vergrendelt. Stofzak (zie afb. 29) Door de stofzak te gebruiken, werkt u schoner en kan het zaagsel makkelijker worden opgeruimd. Bevestig de stofzak op de stofafzuigaansluitmond. Wanneer de stofzak ongeveer halfvol is, haalt u de stofzak van het gereedschap af en trekt u de sluiting eraf. Gooi de inhoud in de stofzak weg en tik zacht tegen de stofzak zodat ook het stof dat tegen de binnenkant kleeft, en verdere afzuiging kan hinderen, eruit valt. OPMERKING: Als u een stofzuiger aansluit op uw gereedschap, kunt u nog schoner werken. Werkstuk vastklemmen WAARSCHUWING:

• Het is van het grootste belang het werkstuk altijd goed vast te zetten met een geschikte bankschroef of kroon-profiellijstaanslagen. Als u dit niet doet, kan dat leiden tot ernstig persoonlijk letsel en schade aan het gereedschap en/of werkstuk.

• Nadat u klaar bent met zagen, mag u de handgreep pas omhoog bewegen nadat het zaagblad volledig tot stilstand is gekomen. Een draaiend zaagblad omhoog brengen kan leiden tot ernstig persoonlijk letsel en schade aan het werkstuk.

• Bij het zagen in een werkstuk dat langer is dan het onderstel van de zaag, moet dit over de volle lengte buiten het onderstel worden ondersteund op dezelfde hoogte zodat het werkstuk horizontaal ligt. Door het werkstuk goed te ondersteunen, voorkomt u dat het zaagblad vastloopt en terugslag optreedt, waardoor ernstig persoonlijk letsel kan worden veroorzaakt. Vertrouw niet uitsluitend op de verticale bankschroef en/of de horizontale bankschroef om het werkstuk vast te klemmen. Dun materiaal kan doorhangen. Ondersteun het werkstuk over zijn gehele lengte om vastlopen van het zaagblad en mogelijke TERUGSLAG te voorkomen (zie afb. 30). Geleiders instellen (VERSCHUIFBARE GELEIDERS) (zie afb. 31) WAARSCHUWING:

• Alvorens het gereedschap te bedienen, controleert u of de verschuifbare geleider stevig is vastgezet.65

• Controleer voor het verticaal verstekzagen of geen enkel onderdeel van het gereedschap, met name het zaagblad, de verschuifbare geleider raakt wanneer de handgreep in elke positie volledig omlaag en omhoog wordt gebracht en de slede over het hele bereik wordt verschoven. Als het zaagblad de verschuifbare geleider raakt, kan terugslag of een onverwachte beweging van het materiaal worden veroorzaakt met ernstig persoonlijk letsel tot gevolg (zie afb. 32). LET OP:

• Voor verticaal verstekzagen, schuift u de verschuifbare geleider naar links en zet u deze vast zoals aangegeven in de afbeelding. Als u dit niet doet, zal hij het zaagblad of een onderdeel van het gereedschap raken, waardoor ernstig persoonlijk letsel van de gebruiker kan worden veroorzaakt. Dit gereedschap is uitgerust met een verschuifbare geleider die normaal gesproken in de stand moet staan die is aangegeven in de afbeelding. Echter, bij het links verticaal verstekzagen, schuift u de verschuifbare geleider naar links, zoals aangegeven in de afbeelding, als de zaagkop hem raakt. Vergeet na het verticaal verstekzagen niet de verschuifbare geleider terug te zetten in zijn oorspronkelijke stand en stevig vast te zetten met behulp van de klemschroef. Verticale bankschroef (zie afb. 33) De verticale bankschroef kan aan de linkerkant of aan de rechterkant van de geleider worden aangebracht. Steek de stang van de bankschroef in het gat in de geleider en draai de schroef op de achterkant van de geleider vast om de stang van de bankschroef vast te zetten. Plaats de arm van de bankschroef overeenkomstig de dikte en vorm van het werkstuk, en zet de arm van de bankschroef vast door de schroef vast te draaien. Als de schroef waarmee de arm van de bankschroef wordt vastgezet de geleider raakt, draait u de schroef in de tegenoverliggende zijde van de arm. Controleer of geen enkel deel van het gereedschap in aanraking komt met de bankschroef wanneer de handgreep helemaal omlaag wordt gebracht en de slede helemaal naar voren of naar achteren wordt getrokken of geduwd. Als enig deel van het gereedschap de bankschroef raakt, verandert u de positie van de bankschroef. Duw het werkstuk glad tegen de geleider en de draaitafel. Positioneer het werkstuk op de gewenste zaagpositie en zet het stevig vast door de knop van de bankschroef vast te draaien. WAARSCHUWING:

• Het werkstuk moet bij ieder gebruik met behulp van de bankschroef stevig worden vastgeklemd op de draaitafel en tegen de geleider. Als het werkstuk niet goed wordt vastgezet tegen de geleider, kan het tijdens het zagen bewegen en zo het zaagblad beschadigen of materiaal wegslingeren, en kunt u de controle over het gereedschap verliezen en kan ernstig persoonlijk letsel worden veroorzaakt. Werkstuksteunen (zie afb. 34) De werkstuksteunen kunnen zowel aan de linkerkant als aan de rechterkant worden aangebracht om het werkstuk op handige wijze horizontaal te houden. Steek de stangen van de werkstuksteun helemaal in de gaten in de voeten van het gereedschap. Zet de werkstuksteunen vervolgens stevig vast met de schroeven. WAARSCHUWING:

• Ondersteun altijd een lang werkstuk zodat het gelijk zit met de bovenkant van de draaitafel om precies te kunnen zagen en te voorkomen dat u de controle over het gereedschap verliest. Door het werkstuk goed te ondersteunen, voorkomt u dat het zaagblad vastloopt en terugslag optreedt, waardoor ernstig persoonlijk letsel kan worden veroorzaakt. BEDIENING KENNISGEVING:

• Vergeet niet vóór gebruik de handgreep te ontgrendelen uit de onderste stand door de vergrendelpen naar buiten te trekken.

• Oefen geen grote druk uit op de handgreep tijdens het zagen. Een te hoge kracht kan leiden tot overbelasting van de motor en/of minder efficiënt zagen. Duw de handgreep met net voldoende kracht omlaag als nodig is om soepel te zagen zonder dat de snelheid van het zaagblad aanmerkelijk lager wordt.

• Duw de handgreep voorzichtig omlaag om de zaagsnede te maken. Als u de handgreep met kracht omlaag duwt of als laterale kracht wordt uitgeoefend, zal het zaagblad trillen en een streep (brandplek) op het werkstuk achterlaten, en zal de nauwkeurigheid van de zaagsnede eronder lijden.

• Duw bij het schuivend zagen de slede voorzichtig naar de geleider zonder te stoppen. Als tijdens het zagen het schuiven van de slede wordt onderbroken, zal op het werkstuk een streep worden achtergelaten en zal de nauwkeurigheid van de zaagsnede eronder lijden. WAARSCHUWING:

• Zorg ervoor dat het zaagblad het werkstuk niet raakt, enz., voordat u het gereedschap inschakelt. Door het gereedschap in te schakelen terwijl het zaagblad het werkstuk raakt, kan terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

1. Rechtzagen (zagen van kleine werkstukken) (zie

afb. 35) Werkstukken tot 90 mm hoog en 60 mm breed kunnen op de volgende manier worden gezaagd. Duw de slede helemaal naar de geleider en draai de borgschroef rechtsom vast om de slede te vergrendelen. Zet het werkstuk goed vast met een geschikte bankschroef. Schakel het gereedschap in zonder dat het zaagblad iets raakt en wacht tot het zaagblad op volle snelheid draait voordat u de handgreep omlaag brengt. Breng vervolgens de handgreep voorzichtig helemaal omlaag om het werkstuk te zagen. Nadat het zagen klaar is, schakelt u het gereedschap uit en WACHT U TOTDAT HET

ZAAGBLAD VOLLEDIG TOT STILSTAND IS

GEKOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand. WAARSCHUWING:

• Draai de knop stevig rechtsom zodat de draaitafel tijdens het zagen niet kan bewegen. Door een onvoldoende aangedraaide knop kan terugslag66 optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

• Zaag nooit een werkstuk dat zo klein is dat het niet in de bankschroef kan worden vastgeklemd. Onvoldoende goed vastgeklemde werkstukken kunnen terugslag veroorzaken met ernstig persoonlijk letsel tot gevolg.

2. Schuivend (duwend) zagen (zagen van brede

werkstukken) (zie afb. 36) Draai de borgschroef linksom los zodat de slede vrij kan schuiven. Zet het werkstuk vast met een geschikte bankschroef. Trek de slede helemaal naar u toe. Schakel het gereedschap in zonder dat het zaagblad iets raakt en wacht tot het zaagblad op volle snelheid draait. Breng de handgreep omlaag en DUW DE SLEDE NAAR DE GELEIDER EN ZAAG DOOR HET WERKSTUK. Nadat het zagen klaar is, schakelt u het gereedschap uit en WACHT U TOTDAT HET

ZAAGBLAD VOLLEDIG TOT STILSTAND IS

GEKOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand. WAARSCHUWING:

• Om schuivend te zagen, trekt u eerst de slede naar u toe en duwt u vervolgens de handgreep helemaal omlaag waarna u de slede naar de geleider duwt. Begin nooit te zagen wanneer de slede niet volledig naar u toe is getrokken. Bij schuivend zagen zonder dat de slede volledig naar u toe is getrokken, kan er onverwacht terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

• Zaag nooit schuivend door de slede naar u toe te trekken. Door de slede tijdens het zagen naar u toe te trekken kan onverwacht terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

• Zaag nooit schuivend met de handgreep vergrendeld in de laagste stand.

• Draai nooit de borgschroef los waarmee de slede is vergrendeld terwijl het zaagblad draait. Een losse slede tijdens het zagen kan onverwacht terugslag veroorzaken, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

3. Horizontaal verstekzagen

Raadpleeg de beschrijving onder “De horizontaal- verstekhoek instellen”.

4. Verticaal verstekzagen (zie afb. 37)

Draai de hendel los en kantel het zaagblad om de verticaal-verstekhoek in te stellen. (Raadpleeg de beschrijving onder “De verticaal-verstekhoek instellen”.) Vergeet niet de hendel weer stevig vast te draaien om de ingestelde verticaal-verstekhoek veilig te kunnen gebruiken. Klem het werkstuk vast in een bankschroef. Zorg ervoor dat de slede helemaal naar u toe is getrokken. Schakel het gereedschap in zonder dat het zaagblad iets raakt en wacht tot het zaagblad op volle snelheid draait. Breng de handgreep helemaal omlaag tot in de onderste stand terwijl u druk uitoefent parallel aan het zaagblad en DUW DE SLEDE HELEMAAL NAAR DE GELEIDER EN ZAAG DOOR HET WERKSTUK. Nadat het zagen klaar is, schakelt u het gereedschap uit en WACHT U

TOTDAT HET ZAAGBLAD VOLLEDIG TOT

STILSTAND IS GEKOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand. WAARSCHUWING:

• Controleer, nadat u het zaagblad hebt ingesteld voor verticaal verstekzagen, of de slede en het zaagblad vrij kunnen bewegen over het hele zaagbereik alvorens het gereedschap te bedienen. Door de slede- of zaagbladbeweging tijdens het zagen te onderbreken, kan terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

• Hou de handen uit de buurt van het zaagblad tijdens het verticaal verstekzagen. De zaagbladhoek kan bij de gebruiker verwarring wekken omtrent de daadwerkelijk baan die het zaagblad beschrijft, en aanraking van het zaagblad kan ernstig persoonlijk letsel veroorzaken.

• Het zaagblad mag pas omhoog worden gebracht nadat het volledig tot stilstand is gekomen. Tijdens verticaal verstekzagen kan het afgezaagde werkstuk tegen het zaagblad rusten. Als het zaagblad nog draait wanneer het omhoog wordt gebracht, kan het afgezaagde stuk worden weggeslingerd, waardoor ernstig persoonlijk letsel kan worden veroorzaakt. KENNISGEVING:

• Bij het omlaag brengen van het zaagblad, oefent u druk uit parallel aan het zaagblad. Als u haaks op de draaitafel druk uitoefent of als de richting van de druk verandert tijdens het zagen, zal de nauwkeurigheid van de zaagsnede eronder lijden.

• Alvorens verticaal verstek te zagen kan het nodig zijn de schuifgeleider af te stellen. Zie “Geleiders instellen”.

5. Samengesteld verstekzagen

Samengesteld verstekzagen is een bewerking waarbij verticaal verstekzagen wordt gecombineerd met horizontaal verstekzagen in een werkstuk. Samengesteld verstekzagen kan worden uitgevoerd met de hoeken aangegeven in de tabel.

Als u samengesteld verstekzagen wilt uitvoeren, raadpleegt u de beschrijvingen onder “Rechtzagen”, “Schuivend zagen”, “Horizontaal verstekzagen” en “Verticaal verstekzagen”.

6. Kroon-profiellijsten en kwarthol-profiellijsten

zagen Kroon-profiellijsten en kwarthol-profiellijsten kunnen worden gezaagd op een samengesteld-verstekzaag waarbij de sierlijsten plat op de draaitafel liggen. Er zijn twee veelvoorkomende typen kroon- profiellijsten en één veelvoorkomend type kwarthol- profiellijst: kroon-profiellijsten met een wandhoek van 52/38°, kroon-profiellijsten met een wandhoek van 45°, en kwarthol-profiellijsten met een wandhoek van 45°. Zie afbeeldingen (zie afb. 38). Er zijn verbindingen van kroon-profiellijsten en van kwarthol-profiellijsten die passen in binnenhoeken van 90° (zie (1) en (2) in afb. A), en om buitenhoeken van 90° (zie (3) en (4) in afb. A) (zie afb. 39 en 40). Horizontaal-verstekhoek Verticaal-verstekhoek Links en rechts 0° t/m 45° Links 0° - 45°67 Opmeten Meet de lengte van de wand en leg het werkstuk op de draaitafel om de kant die tegen de wand komt af te zagen op de gewenste lengte. Zorg er altijd voor dat de lengte van het afgezaagde werkstuk gemeten op de achterkant hetzelfde is als de lengte van de wand. Zaag de uiteinden onder de benodigde hoek af. Gebruik altijd meerdere proefwerkstukken om de benodigde zaaghoek te controleren. Bij het zagen van kroon-profiellijsten en kwarthol- profiellijsten stelt u de verticaal-verstekhoek en de horizontaal-verstekhoek in, zoals aangegeven in tabel (A), en legt u de sierlijst op het bovenoppervlak van de draaitafel, zoals aangegeven in tabel (B). Voor links verticaal verstekzagen Tabel (A)

Voorbeeld: In het geval u een kroon-profiellijst zaagt van het type 52/38° voor gedeelte (1) in afbeelding A:

• Kantel het zaagblad naar een verticaal-verstekhoek van 33,9° LINKS.

• Horizontaal-verstekhoek instellen en vastzetten op 31,6° RECHTS.

• Leg de kroon-profiellijst met de achterkant (niet zichtbare vlak) naar onderen gericht op de draaitafel en met de KANT DIE TEGEN HET PLAFOND KOMT tegen de geleider.

• Het afgewerkte werkstuk dat u gaat gebruiken ligt altijd LINKS van het zaagblad nadat het zagen klaar is.

7. Een aluminiumprofiel zagen (zie afb. 41)

Als u een aluminiumprofiel wilt vastklemmen in de bankschroef, maakt u gebruik van vulblokken of stukken afvalhout, zoals aangegeven in de afbeelding, om te voorkomen dat het aluminiumprofiel vervormt. Gebruik snijolie als smeermiddel bij het zagen van een aluminiumprofiel om te voorkomen dat aluminiumslijpsel zich op het zaagblad ophoopt. WAARSCHUWING:

• Probeer nooit dikke aluminiumprofielen of ronde aluminiumpijpen te zagen. Dikke of ronde aluminumprofielen zijn moeilijk vast te zetten en kunnen tijdens het zagen loskomen, waardoor u de controle over het gereedschap kunt verliezen en ernstig persoonlijk letsel kan worden veroorzaakt.

Het gebruik van houten bekleding draagt bij aan het splintervrij zagen van werkstukken. Bevestig de houten bekleding op de geleider met gebruikmaking van de gaten in de geleider. Zie de afbeelding voor de afmetingen van de aanbevolen houten bekleding (zie afb. 42). LET OP:

• Gebruik voor de houten bekleding recht hout van gelijkmatige dikte. WAARSCHUWING:

• Bevestig de houten bekleding aan de geleider met behulp van schroeven. De schroeven moeten zo worden aangebracht dat de koppen verzonken zitten in de houten bekleding en de plaatsing van het gezaagde materiaal niet hinderen. Bij een verkeerde plaatsing van het gezaagde materiaal kan dit onverwacht bewegen tijdens het zagen, waardoor u de controle over het gereedschap kunt verliezen en ernstig persoonlijk letsel kan worden veroorzaakt. KENNISGEVING:

• Als de houten bekleding op de geleider is bevestigd, mag u de draaitafel niet meer draaien terwijl de handgreep omlaag staat. Hierdoor zullen het zaagblad en/of de houten bekleding worden beschadigd.

9. Groeven zagen (zie afb. 43)

U kunt als volgt een groef in een werkstuk zagen: Stel de onderste stand van het zaagblad af met behulp van de stelschroef en de aanslagarm om de zaagdiepte van het zaagblad te begrenzen. Raadpleeg de hiervoor beschreven tekst onder “Aanslagarm”. Nadat de onderste stand van het zaagblad is afgesteld, zaagt u parallelle groeven in de breedte van het werkstuk met behulp van schuivend (duwend) zagen, zoals aangegeven in de afbeelding. Verwijder daarna het materiaal tussen de groeven uit het werkstuk met behulp van een beitel. WAARSCHUWING:

• Probeer dit type zaagsnede niet uit te voeren met een breder zaagblad of een groefzaagblad. Het zagen van groeven met een breder zaagblad of groefzaagblad kan onverwachte resultaten opleveren en er kan terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

• Vergeet niet de aanslagarm terug te zetten in zijn oorspronkelijke stand wanneer u klaar bent met groeven zagen. Zagen met de aanslagarm in de verkeerde stand, kan onverwachte resultaten opleveren en er kan terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt. Sierlijst- gedeelte in afb. A Verticaal-verstekhoek Horizontaal-verstekhoek Type 52/ 38° Type 45° Type 52/ 38° Type 45° Voor binnen- hoek (1) Links 33,9° Linkst 30° Rechts 31,6° Rechts 35,3° (2) Links 31,6° Links 35,3° Voor buiten- hoek (3) (4) Rechts 31,6° Rechts 35,3° Sierlijst- gedeelte in afb. A Rand sierlijst tegen geleider Voltooid werkstuk Voor binnen- hoek (1) Kant die tegen het plafond komt moet tegen de geleider liggen. Voltooid werkstuk bevindt zich links van het zaagblad. (2) Kant die tegen de muur komt moet tegen de geleider liggen. Voor buiten- hoek (3) Voltooid werkstuk bevindt zich rechts van het zaagblad.(4) Kant die tegen het plafond komt moet tegen de geleider liggen.68 LET OP:

• Vergeet niet de aanslagarm terug te zetten in zijn oorspronkelijke stand nadat u klaar bent met groeven zagen. Transport van het gereedschap (zie afb. 44) Zorg ervoor dat de stekker uit het stopcontact is getrokken. Zet het zaagblad vast op een verticaal- verstekhoek van 0° en de draaitafel op de maximale horizontaal-verstekhoek naar rechts. Vergrendel de glijstangen zodanig dat de onderste glijstang is vergrendeld met de slede volledig naar u toe getrokken, en de bovenste glijstangen is vergrendeld met de slede volledig naar de geleider geduwd (zie “Schuifvergrendeling afstellen”). Breng de handgreep omlaag en vergrendel hem in de laagste stand door de vergrendelpen in te duwen. Wind het netsnoer op rond de snoerhaken. WAARSCHUWING:

• De vergrendelpen is uitsluitend bedoeld te worden gebruikt tijdens het dragen en bewaren van het gereedschap, en niet tijdens het zagen. Als de vergrendelpen tijdens het zagen wordt gebruikt, kan het zaagblad onverwacht bewegen, waardoor terugslag kan optreden en ernstig persoonlijk letsel kan worden veroorzaakt. Draag het gereedschap door het aan beide zijkanten aan de voeten vast te houden, zoals aangegeven in de afbeelding. Als u de werkstuksteunen, stofzak, enz., verwijdert, kunt u het gereedschap gemakkelijker dragen. LET OP:

• Zet altijd alle beweegbare delen vast voordat u het gereedschap draagt. Onderdelen die bewegen of verschuiven tijdens het dragen van het gereedschap, kunnen verlies van controle of onbalans veroorzaken, waardoor ernstig persoonlijk letsel kan worden veroorzaakt. ONDERHOUD WAARSCHUWING:

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert. Als het gereedschap niet wordt uitgeschakeld en de stekker niet uit het stopcontact wordt getrokken, kan het gereedschap per ongeluk worden ingeschakeld, waardoor ernstig persoonlijk letsel kan worden veroorzaakt.

• Controleer altijd of het zaagblad scherp en schoon is voor een veilig gebruik en optimale prestaties. Door te zagen met een bot en/of vuil zaagblad, kan terugslag optreden, waardoor ernstig persoonlijk letsel kan worden veroorzaakt. KENNISGEVING:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten. De zaaghoek instellen Dit gereedschap is in de fabriek zorgvuldig uitgelijnd en ingesteld, maar door ruwe behandeling kan de uitlijning zijn veranderd. Als het zaagblad niet goed is uitgelijnd, voert u de volgende afstelling uit:

1. Horizontaal-verstekhoek (zie afb. 45)

Duw de slede helemaal naar de geleider en draai de borgschroef vast om de slede te vergrendelen. Draai het handvat los waarmee de draaitafel is vastgezet. Draai de draaitafel zodat de aanwijspunt precies 0° aangeeft op de horizontaal- verstekschaalverdeling. Draai vervolgens de draaitafel iets naar links en rechts om de draaitafel in de inkeping voor de horizontaal-verstekhoek van 0° te laten vallen. (Ook als de aanwijspunt nu niet precies op 0° staat, laat u de draaitafel zo staan.) Draai met behulp van de inbussleutel de inbusbouten los waarmee de geleider is bevestigd (zie afb. 46). Breng de handgreep omlaag en vergrendel hem in de laagste stand door de vergrendelpen in te duwen. Zet de zijkant van het zaagblad haaks op de voorzijde van de geleider met behulp van een geodriehoek, winkelhaak, enz. Draai vervolgens de inbusbouten van de geleider op volgorde vast vanaf de rechterkant (zie afb. 47). Controleer of de aanwijspunt 0° aanwijst op de horizontaal-verstekschaalverdeling. Als de aanwijspunt niet 0° aanwijst, draait u de schroef los waarmee de aanwijspunt is vastgezet en verschuift u de aanwijspunt zodat deze nu wel 0° aanwijst.

2. Verticaal-verstekhoek

(1) 0° verticaal-verstekhoek (zie afb. 48) Duw de slede helemaal naar de geleider en draai de borgschroef vast om de slede te vergrendelen. Breng de handgreep omlaag en vergrendel hem in de laagste stand door de vergrendelpen in te duwen. Zet de hendel aan de achterkant van het gereedschap los (zie afb. 49). Draai de zeskantbout aan de rechterkant van de arm twee of drie slagen linksom om het zaagblad naar rechts te kantelen (zie afb. 50). Zet met behulp van een geodriehoek, winkelhaak, enz., de zijkant van het zaagblad nauwkeurig haaks op het bovenoppervlak van de draaitafel door de zeskantbout aan de rechterkant van de arm rechtsom te draaien. Zet de hendel goed vast (zie afb. 51). Controleer of de aanwijspunt op de arm 0° aanwijst op de verticaal-verstekschaalverdeling op de armhouder. Als hij niet 0° aanwijst, draait u de schroef los waarmee de aanwijspunt is vastgezet en zet u deze weer vast zodanig dat de aanwijspunt nu wel 0° aanwijst op de verticaal- verstekschaalverdeling. (2) 45° verticaal-verstekhoek (zie afb. 52) Stel de verticaal-verstekhoek van 45° alleen af nadat u eerst de verticaal-verstekhoek van 0° hebt afgesteld. Om de verticaal-verstekhoek van 45° naar links af te stellen, draait u de hendel los en kantelt u het zaagblad helemaal naar links. Controleer of de aanwijspunt op de arm 45° aanwijst op de verticaal-verstekschaalverdeling op de armhouder. Als de aanwijspunt niet precies op 45° aanwijst, draait u de stelbout voor de verticaal- verstekhoek van 45° aan de rechterkant van de armhouder totdat de aanwijspunt wel 45° aanwijst.69 Om de verticaal-verstekhoek van 5° naar rechts in te stellen, volgt u dezelfde procedure als hierboven beschreven. De koolborstels vervangen (zie afb. 53) Verwijder en controleer de koolborstels regelmatig. Vervang deze wanneer ze tot 3 mm lengte zijn afgesleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels (zie afb. 54). Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast. Na gebruik

• Veeg na gebruik spaanders en zaagsel van het gereedschap af met een doek of iets dergelijks. Houd het beschermkap schoon volgens de instructies hiervoor beschreven onder “Beschermkap”. Smeer de schuivende delen met machineolie om roesten te voorkomen.

• Trek voordat u het gereedschap opbergt de slede helemaal naar u toe. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita- vervangingsonderdelen. VERKRIJGBARE ACCESSOIRES WAARSCHUWING:

• Deze Makita-accessoires of -hulpstukken worden aanbevolen voor gebruik met het Makita- gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan leiden tot ernstig persoonlijk letsel.

• Gebruik de Makita-accessoires of -hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden. Onoordeelkundig gebruik van accessoires of hulpstukken kan leiden tot ernstig persoonlijk letsel. Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Dopsleutel met aan het andere uiteinde een inbussleutel

• Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Zij kunnen van land tot land verschillen. Geluid ENG905-1 De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN61029: Geluidsdrukniveau (L

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). Alleen voor Europese landen ENH103-1 EU-verklaring van conformiteit Makita verklaart dat de volgende machine(s): Aanduiding van de machine: Schuifbare samengesteld-verstekzaag Modelnr./Type: LS0815F, LS0815FL Voldoen aan de volgende Europese richtlijnen: 2006/42/EG, 2006/95/EG, 2006/108/EG, 2006/65/EG Deze zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN61029, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 Verstekzaag- bladen Zaagblad voor soepel en nauwkeurig zagen in diverse materialen. Combinatie Zaagblad voor algemeen gebruik voor snel en soepel langszagen, afkorten en verstekzagen. Afkorten Zaagblad voor soepeler zagen dwars op de houtnerf. Zaagt schoon dwars op de houtnerf. Glad afkorten Voor zaagsneden dwars op de houtnerf die niet meer geschuurd hoeven te worden. Verstekzaag- bladen van non- ferrometalen Zaagblad voor verstekzagen in aluminium, koper, messing, buizen en andere non-ferrometalen.70 Het technische bestand volgens 2006/42/EG is verkrijgbaar bij: Makita, Jan-Baptist Vinkstraat 2, 3070, België
