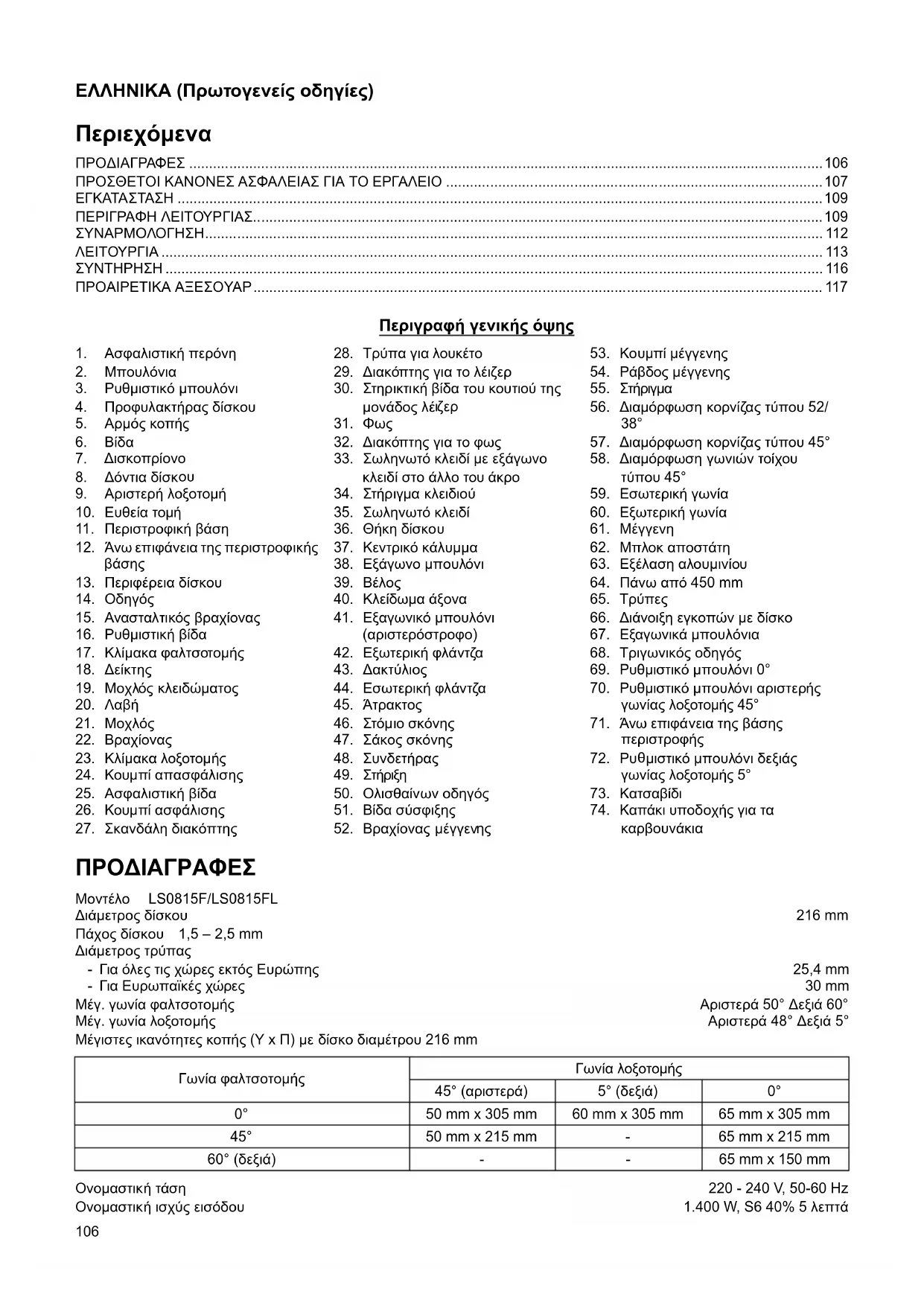

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LS0815F MAKITA

1. Ασφαλιστική περόνη

3. Ρυθμιστικό μπουλόνι

4. Προφυλακτήρας δίσκου

11. Περιστροφική βάση

12. Άνω επιφάνεια της περιστροφικής

13. Περιφέρεια δίσκου

15. Ανασταλτικός βραχίονας

17. Κλίμακα φαλτσοτομής

19. Μοχλός κλειδώματος

23. Κλίμακα λοξοτομής

24. Κουμπί απασφάλισης

25. Ασφαλιστική βίδα

26. Κουμπί ασφάλισης

27. Σκανδάλη διακόπτης

28. Τρύπα για λουκέτο

29. Διακόπτης για το λέιζερ

30. Στηρικτική βίδα του κουτιού

32. Διακόπτης για το φως

33. Σωληνωτό κλειδί με εξάγωνο

κλειδί στο άλλο του άκρο

34. Στήριγμα κλειδιού

37. Κεντρικό κάλυμμα

38. Εξάγωνο μπουλόνι

41. Εξαγωνικό μπουλόνι

42. Εξωτερική φλάντζα

44. Εσωτερική φλάντζα

50. Ολισθαίνων οδηγός

56. Διαμόρφωση κορνίζας τύπου 52/

57. Διαμόρφωση κορνίζας τύπου 45°

58. Διαμόρφωση γωνιών τοίχου

63. Εξέλαση αλουμινίου

66. Διάνοιξη εγκοπών με δίσκο

67. Εξαγωνικά μπουλόνια

68. Τριγωνικός οδηγός

69. Ρυθμιστικό μπουλόνι 0°

70. Ρυθμιστικό μπουλόνι αριστερής

γωνίας λοξοτομής 45°

71. Άνω επιφάνεια της βάσης

μιστικό μπουλόνι δεξιάς γωνίας λοξοτομής 5°

74. Καπάκι υποδοχής για τα

καρβουνάκια Γωνία φαλτσοτομής Γωνία λοξοτομής 45° (αριστερά)5° (δεξιά)0° 0° 50 mm x 305 mm 60 mm x 305 mm 65 mm x 305 mm 45° 50 mm x 215 mm - 65 mm x 215 mm 60° (δεξιά) - - 65 mm x 150 mm107 Ταχύτητα χωρίς φορτίο (min

) 5.000 Τύπος λέιζερ (LS0815FL μόνο) Κόκκινο λέιζερ 650 nm, <1 mW (Τάξ η λέιζερ 2) Διαστάσεις (Μ x Π x Υ) 755 mm x 450 mm x 488 mm Καθαρό βάρος Για όλες τις χώρες εκτός Ευρώπης ........................... 14,1 kg Για Ευρωπαϊκές χώρες........... LS0815F 14,1 kg ......... LS0815FL 14,2 kg Τάξη ασφάλειας /II

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά ενδέχεται να δι αφέρουν ανάλ ογα με τη χώρα.

• Βάρος σύμφωνα με τη διαδικασία EPTA 01/2003

END223-4 Παρακάτω παρουσιάζουν τα σύμβολα που χρησιμοποιούνται για τον εξοπλισμό. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν από τη χρήση. ............. Διαβάστε το εγχειρίδιο οδηγιών. ............. ΔΙΠΛΗ ΜΟΝΩΣΗ ......... Για να αποφεύγετε τον τραυματισμό από εκτοξευόμενα θραύσματα, να κρατάτε την κεφαλή του πριονιού προς τα κάτω μετά την ολοκλήρωση των τομών, έως

σκος ακινητ οποιηθεί εντελώς. Κατά την εκτέλεση τομής με ολίσθηση, πρώτα τραβήξτε πλήρως την κινητή βάση και πιέστε κάτω το χερούλι, στη συνέχεια σπρώξτε την κινητή βάση προς

............. Μην πλησιάζετε τα χέρια ή τα δάκτυλά σας κοντά στο δίσκο. .......... Ρυθμίστε κατάλληλα τους ολισθαίνοντες οδηγούς μακριά από το δίσκο και το

οφυλακτήρα του δίσκου. ...... ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ: Μην κοιτάτε μέσα στη δέσμη φωτός. Η άμεση ακτίνα λέιζερ μπορεί να τραυματίσει τα μάτια

............... Μόνο για τις χώρες της ΕΕ Μην απορρίπτετε ηλεκτρικές συσκευές στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την Ευρωπαϊκή Οδηγία περί των απορριμμάτων ηλεκτρικών και ηλεκτρονικών συσκευών και την

ο εθνικό δίκαιο, οι ηλεκτρικές συσκευές, των οποίων έχει παρέλθει ο χρόνος ωφέλιμης ζωής τους, θα πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται σε εγκαταστάσεις περιβαλλοντικής ανακύκλωσης. Προοριζόμενη χρήση ENE006-1 Το εργαλείο προορίζεται για ακριβείς ευθείες τομές και φαλτσοτομές σε ξύλο. Με τα κατάλληλα δισκοπρίονα, μπορείτε να πριονίσετε και αλουμίνιο. Ηλεκτρική παροχή ENF002-2 Το εργαλείο πρέπει να συνδέεται μόνο σε ηλεκτρική παροχή της ίδιας τάσης με αυτήν που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά διαθέτουν διπλή μόνωση και συνεπώς μπορούν να συνδεθούν με πρίζες χωρίς γείωση. Γενικές Προειδοποιήσεις Ασφαλείας Του Ηλεκτρικού

GEA010-1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/ και σοβαρού τραυματισμού. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. ΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΕΡΓΑΛΕΙΟ ENB034-7

1. Να φοράτε προστατευτικά ματιών.

2. Κρατήστε τα χέρια σας μακριά από τη διαδρομή

του δισκοπρίονου. Αποφεύγετε την επαφή με οποιοδήποτε δίσκο κινείται ελεύθερα. Μπορεί και αυτός να προκαλέσει σοβαρό τραυματισμό.

3. Μη θέτετε το πριόνι σε λειτουργία χωρίς να είναι

τοποθετημένοι οι προφυλακτήρες στη θέση τους. Ελέγξτε ότι κλείνει σωστά ο προφυλακτήρας το

σκου πριν από κάθε χρήση. Μη θέτετε το πριόνι σε λειτουργία αν ο προφυλακτήρας του δίσκου δεν κινείται ελεύθερα και δεν κλείνει άμεσα. Μη συγκρατείτε και μη δένετε ποτέ τον προφυλακτήρα του δίσκου στην ανοιχτή θέση.

4. Μην πραγματοποιείτε οποιαδήποτε εργασία με

ελεύθερα χέρια. Το τεμάχιο εργασίας πρέπει να είναι

ά στερεωμένο με τη μέγγενη επάνω στην περιστροφική βάση και τον οδηγό, κατά τη διάρκεια όλων των εργασιών. Μη χρησιμοποιείτε ποτέ το χέρι σας για να στερεώσετε το τεμάχιο εργασίας.

5. Μην εκτείνεστε ποτέ γύρω από το δισκοπρίονο.108

6. Να απενεργοποιείτε το εργαλείο και να περιμένετε

να ακινητοποιηθεί το δισκοπρίονο πριν μετακινήσετε το τεμάχιο εργασίας ή αλλάξετε τις

7. Να αποσυνδέετε το εργαλείο από την παροχή

ρεύματος πριν την αλλαγή του δίσκου ή την εκτέλεση των εργασιών συντήρησης.

8. Στερεώνετε πάντοτε όλα τα κινούμενα μέρη πριν

τη μεταφορά του εργα

φαλιστική περόνη διατίθεται μόνο για σκοπούς μεταφοράς και αποθήκευσης, και όχι για λειτουργίες κοπής.

10. Μη χρησιμοποιείτε το εργαλείο παρουσία

εύφλεκτων υγρών ή αερίων. Η ηλεκτρική λειτουργία του εργαλείου μπορεί να δημιουργήσει έκρηξη και φωτιά παρουσία εύφλεκτων υγρών ή αερίων.

11. Πριν από τη λειτουργία, να ελέγχετε προσεχτικά

α ραγίσματα ή ζημιά. Αντικαταστήστε αμέσως ένα ραγισμένο ή κατεστραμμένο δίσκο.

12. Να χρησιμοποιείτε μόνο φλάντζες κατάλληλες για

13. Μην καταστρέφετε τον άξονα, τις φλάντζες (ειδικά

την επιφάνεια τοποθέτησης) ή το μπουλόνι. Αν τα εξαρτήματα αυτά είναι κατεστραμμένα, μπορεί να επέλθει ως αποτέλεσμα το σπάσιμο του δίσκου.

ιωθείτε ότι η περιστροφική βάση είναι σωστά στερεωμένη ώστε να μην κινείται κατά τη λειτουργία.

15. Για την ασφάλειά σας, να αφαιρείτε τα θραύσματα,

τα μικρά τεμάχια, κτλ. από τον πάγκο πριν από τη λειτουργία.

16. Να αποφεύγετε την κοπή καρφιών. Πριν από τη

λειτουργία, να ελέγχετε αν υπάρχουν καρφιά στο τεμάχιο εργα

ας και να τα αφαιρείτε όλα αν

17. Βεβαιωθείτε ότι έχετε απελευθερώσει το κλείδωμα

του άξονα πριν ενεργοποιήσετε το διακόπτη λειτουργίας.

18. Βεβαιωθείτε ότι ο δίσκος δεν έρχεται σε επαφή με

τη περιστροφική βάση στη χαμηλότερη θέση.

19. Κρατήστε το χερούλι σταθερά. Έχετε υπόψη ότι ο

δίσκος κινείται λίγο προς τα πά νω ή προς τα

τω κατά την έναρξη και διακοπή της λειτουργίας.

20. Βεβαιωθείτε ότι η λεπίδα δεν ακουμπάει το

τεμάχιο εργασίας πριν ενεργοποιήσετε το διακόπτη λειτουργίας.

21. Πριν χρησιμοποιήσετε το εργαλείο σε ένα

πραγματικό τεμάχιο εργασίας, αφήστε το να λειτουργήσει για λίγη ώρα. Προσέχετε τις δονήσεις ή τις κινήσεις που θα μπ

οδείξουν κακή τοποθέτηση ή κακή ισορρόπηση του δίσκου.

22. Περιμένετε έως ότου ο δίσκος φτάσει στην πλήρη

ταχύτητά του πριν κόψετε.

23. Διακόψτε αμέσως τη λειτουργία αν παρατηρήσετε

ο,τιδήποτε ασυνήθιστο.

24. Μην προσπαθήσετε να ασφαλίσετε τη σκανδάλη

25. Να είστε πάντοτε σε ετοιμότητα, ιδιαίτερα κατά τη

εια επαναλαμβανόμενων, μονότονων εργασιών. Μην επαναπαύεστε λόγω μιας ψεύτικης αίσθησης ασφάλειας. Οι δίσκοι είναι εξαιρετικά επικίνδυνοι.

26. Χρησιμοποιείτε πάντοτε εξαρτήματα που

συνιστώνται στο παρόν εγχειρίδιο. Η χρήση ακατάλληλων εξαρτημάτων, όπως λειαντικούς τροχούς, μπορεί να προκαλέσει τραυματισμό.

27. Μη χρησιμοποιείτε το πριόνι για να κόψετε άλλα

υλικά εκτός από ξύλο, αλουμίνιο ή πα

28. Συνδέστε τα φαλτσοπρίονα σε μια συσκευή

συλλογής σκόνης όταν πριονίζετε.

29. Επιλέξτε τα δισκοπρίονα ανάλογα με το υλικό που

πρόκειται να κόψετε.

30. Προσέχετε όταν κάνετε εντομές.

31. Αντικαταστήστε τον αρμό κοπής όταν αυτός

32. Μη χρησιμοποιείτε δισκοπρίονα που είναι

κατασκευασμένα από ταχυχάλυβα.

33. Κάποια σωματίδια σκόνης που δημιουργούνται

ά τη λειτουργία περιέχουν χημικές ουσίες για τις οποίες είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ανωμαλίες και άλλες αναπαραγωγικές βλάβες. Μερικά παραδείγματα τέτοιων χημικών ουσιών είναι:

• ο μόλυβδος από υλικά βαμμένα με χρώμα που έχει ως βάση το μόλυβδο,

• το αρσενικό και το χρώμιο από ξυλεία που έχει υποστεί χημική επεξε

Ο κίνδυνος από την έκθεσή σας στα παραπάνω ποικίλλει ανάλογα με τη συχνότητα με την οποία εκτελείτε αυτού του είδους τις εργασίες. Για να μειώσετε την έκθεσή σας σε αυτές τις χημικές ουσίες: να εργάζεστε σε χώρο με καλό εξαερισμό και με εγκεκριμένο εξοπλισμό ασφάλειας, όπως προσωπίδες κατά της

υ είναι ειδικά σχεδιασμένες να φιλτράρουν μικροσκοπικά σωματίδια.

34. Για να μειώσετε το θόρυβο, να βεβαιώνεστε

πάντοτε ότι ο δίσκος είναι αιχμηρός και καθαρός.

35. Ο χειριστής πρέπει να είναι κατάλληλα

εκπαιδευμένος για τη χρήση, ρύθμιση και λειτουργία του εργαλείου.

36. Χρησιμοποιείτε δισκοπρίονα που έχουν ακονιστεί

σωστά. Τηρείτε τη μέγιστη ταχύτητα πο

σημειωμένη επάνω στο δισκοπρίονο.

37. Αποφεύγετε να αφαιρείτε οποιαδήποτε

αποκόμματα ή άλλα μέρη του τεμαχίου εργασίας από την περιοχή κοπής όταν το εργαλείο βρίσκεται σε λειτουργία και η κεφαλή του πριονιού δεν είναι ακινητοποιημένη.

38. Χρησιμοποιήστε μόνο δισκοπρίονα που

συνιστώνται από τον κατασκευαστή και είναι εναρμονισμένα με το EN847-1.

α τον χειρισμό του δισκοπρίονου (τα δισκοπρίονα πρέπει να μεταφέρονται πάνω σε βάση όποτε είναι πρακτικό) με ανθεκτικό υλικό.

40. Διατηρήστε την περιοχή του δαπέδου χωρίς

σκορπισμένα υλικά π.χ. ροκανίδια, αποκόμματα.

41. Όταν είναι τοποθετημένο το λέιζερ, δεν

επιτρέπεται η αλλαγή με λέιζερ διαφορετικού τύπου. Οι επισκευές πρέπει να γί

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.109 ΕΓΚΑΤΑΣΤΑΣΗ Έδραση σε πάγκο (Εικ. 1) Κατά τη μεταφορά του εργαλείου, το χερούλι πρέπει να είναι ασφαλισμένο στη χαμηλωμένη θέση με την ασφαλιστική περόνη. Ελευθερώσετε την ασφαλιστική περόνη ασκήστε ταυτόχρονα μια ελαφριά πίεση προς τα κάτω στη λαβή και τραβήξτε την ασφαλιστική περόνη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Διασφαλίστε ότι το εργαλείο δεν θα μετακινηθεί πάνω στην επιφάνεια που το υπ οστηρίζει. Η

τακίνηση του φαλτσοπρίονου στην επιφάνεια υποστήριξης κατά την κοπή μπορεί να προκαλέσει την απώλεια του ελέγχου και τον σοβαρό προσωπικό τραυματισμό. (Εικ. 2) Το εργαλείο αυτό πρέπει να στερεωθεί με τέσσερα μπουλόνια σε μια επίπεδη και σταθερή επιφάνεια με τη βοήθεια των τρυπών των μπουλονιών που παρέχονται στη βάση το

γαλείου. Αυτό θα συμβάλλει στη μείωση της πιθανότητας κλίσης και πρόκλησης τραυματισμού. (Εικ. 3) Γυρίστε το ρυθμιστικό μπουλόνι δεξιόστροφα ή αριστερόστροφα, έτσι ώστε να έρχεται σε επαφή με την επιφάνεια του εργαλείου για να κρατήσει το εργαλείο

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία του. Αν δεν σβήσετε το εργαλείο και δεν το αποσυνδέσετε από την πρίζα μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία

Προστατευτικό δίσκου (Εικ. 4) Όταν χαμηλώνει το χερούλι, ο προφυλακτήρας του δίσκου ανυψώνεται αυτόματα. Ο προφυλακτήρας του δίσκου είναι ελατηριωτός, και έτσι επιστρέφει στην αρχική του θέση όταν ολοκληρώσετε την κοπή και ανυψώσετε το

• Ποτέ να μην αφαιρέσετε τον προφυλακτήρα του δίσκου ή το ελατήριο που υπάρχει προσδεμένο στον προφυλακτήρα. Ένας εκτεθειμένος δίσκ

ποτέλεσμα της παράκαμψης της προφύλαξης, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό κατά τη λειτουργία. Για την προσωπική ασφάλειά σας, να διατηρείτε πάντοτε τον προφυλακτήρα του δίσκου σε καλή κατάσταση. Οποιαδήποτε ανώμαλη λειτουργία του προφυλακτήρα του δίσκου πρέπει να διορθώνεται αμέσως. Ελέγξτε για να βεβαιωθείτε για τη σωστή επιστροφή του ελ

υ προφυλακτήρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην χρησιμοποιήσετε τότε το εργαλείο εάν ο προφυλατήρας του δίσκου ή το ελατήριο έχουν υποστεί βλάβη, είναι ελαττωματικά ή έχουν αφαιρεθεί. Η λειτουργία του εργαλείου με ένα προφυλακτήρα που έχει υποστεί ζημιά, είναι ελαττωματικός ή έχει αφαιρεθεί μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. Αν ρυπανθεί το διαφ

του προφυλακτήρα του δίσκου ή αν προσκολληθούν πριονίδια σε αυτό και δεν μπορείτε πλέον να βλέπετε εύκολα το δίσκο ή το τεμάχιο εργασίας, αποσυνδέστε το πριόνι από την ηλεκτρική παροχή και καθαρίστε τον προφυλακτήρα προσεχτικά με ένα βρεγμένο πανί. Μην χρησιμοποιείτε διαλυτικά ή οποιαδήποτε καθαριστικά με βάση το πε

στον πλαστικό προφυλακτήρα επειδή μπορεί να προκληθεί βλάβη στον προφυλακτήρα. Εάν ο προφυλακτήρας του δίσκου καταστεί βρώμικος και απαιτεί καθαρισμό για την σωστή λειτουργία, ακολουθήστε τα παρακάτω βήματα: Έχοντας το εργαλείο σβηστό και βγαλμένο από τη πρίζα, χρησιμοποιήστε το παρεχόμενο σωληνωτό κλειδί για να ξεσφίξετε τα εξάγωνα μπουλόνια που κρατ ούν το κεντρικ

κάλυμμα. Περιστρέψτε το εξαγωνικό μπουλόνι αριστερόστροφα για να το ξεσφίξετε και ανυψώστε τον προφυλακτήρα του δίσκου και το κεντρικό κάλυμμα. (Εικ.5) Με τον προφυλακτήρα του δίσκου σε αυτήν τη θέση, ο καθαρισμός μπορεί να είναι πιο ολοκληρωμένος και αποτελεσματικός. Όταν ολοκληρωθεί ο καθαρισμός, ακολουθήστε την παραπάνω διαδικ ασία με αντίστροφη

ρά και ασφαλίστε το μπουλόνι. Μην αφαιρέσετε το ελατήριο που συγκρατεί τον προφυλακτήρα του δίσκου. Αν ο προφυλακτήρας φθαρεί με την πάροδο του χρόνου ή με την έκθεση στην υπεριώδη ακτινοβολία, επικοινωνήστε με το κέντρο εξυπηρέτησης της Makita για να προμηθευτείτε ένα καινούργιο προφυλακτήρα. ΜΗΝ ΠΑΡΑΚΑΜΨΕΤΕ ΚΑΙ ΜΗΝ ΑΦΑΙΡΕΣΕΤΕ ΤΟ

Τοποθέτηση του αρμού κοπής (Εικ. 6 και

Το εργαλείο αυτό παρέχεται με αρμούς κοπής στη περιστροφική βάση για να ελαχιστοποιείται το σχίσιμο στην πλευρά εξόδου μιας κοπής. Οι αρμοί κοπής είναι εργοστασιακά ρυθμισμένοι έτσι ώστε το δισκοπρίονο να μην έρχεται σε επαφή με τους αρμούς κοπής. Πριν από τη χρήση, ρυθμίστε τους αρμούς κοπής με τον τρόπο που

αι παρακάτω: Πρώτα, αποσυνδέστε το εργαλείο από το ηλεκτρικό ρεύμα. Ξεσφίξτε όλες τις βίδες (3 σε κάθε πλευρά, αριστερά και δεξιά) που στερεώνουν τους αρμούς κοπής. Σφίξτε τις ξανά μόνο στο σημείο κατά το οποίο οι αρμοί κοπής μπορούν να αφαιρεθούν εύκολα με το χέρι. Χαμηλώστε πλήρως το χερούλι και σπρώξτε την

λιστική περ όνη για να κλειδώσει το χερούλι στη χαμηλωμένη θέση του. Ξεσφίξτε τη βίδα που στερεώνει τους ολισθαίνοντες στύλους. Τραβήξτε την κινητή βάση πλήρως προς το μέρος σας. Ρυθμίστε τους αρμούς κοπής έτσι ώστε να εφάπτονται ελαφρά στα δόντια του δίσκου. Σφίξτε τις μπροστινές βίδες (μην τις σφίξετε καλά). Σπρώξτε την κινητή βάση πλ

ως προς τον οδηγό και ρυθμίστε τους αρμούς κοπής έτσι ώστε να εφάπτονται ελαφρά στις πλευρές των δοντιών του δίσκου. Σφίξτε τις πίσω βίδες (μην τις σφίξετε καλά). Μετά τη ρύθμιση των αρμών κοπής, ελευθερώστε την ασφαλιστική περόνη και ανυψώστε το χερούλι. Στη συνέχεια σφίξτε όλες τις βίδες γερά.110

• Πριν την ρύθμιση της γωνίας λοξοτομής διασφαλίστε ότι οι αρμοί κοπής έχουν ρυθμιστεί κατάλληλα. Η σωστή ρύθμιση των αρμών κοπής θα βοηθήσει στην παροχή του κατάλληλου στηρίγματος του τεμαχίου εργασίας ελαχιστοποιώντας τη φθορά

Διατήρηση μέγιστης ικανότητας κοπής Το εργαλείο αυτό είναι ρυθμισμένο εργοστασιακά για να παρέχει τη μέγιστη ικανότητα κοπής για δισκοπρίονο 216 mm. Αποσυνδέστε το εργαλείο από το ηλεκτρικό ρεύμα πριν προσπαθήσετε να κάνετε την οποιαδήποτε ρύθμιση. Όταν τοποθετείτε καινούργιο δίσκο, να ελέγχετε πάντοτε τη χαμηλότερη θέση ορίου του δίσκου και, αν απαιτείται, ρυθμίστε την ως εξής: (Εικ. 8 κα ι 9)

τα, αποσυνδέστε το εργαλείο από το ηλεκτρικό ρεύμα. Σπρώξτε την κινητή βάση πλήρως προς τον οδηγό και χαμηλώστε εντελώς το χερούλι. Χρησιμοποιήστε το εξαγωνικό κλειδί για να περιστρέψετε το ρυθμιστικό μπουλόνι έως ότου η περιφέρεια του δίσκου να εκτείνεται λίγο κάτω από την άνω επιφάνεια της περιστροφικής βάσης στο ση

υ η μπροστινή όψη του οδηγού συναντά την άνω επιφάνεια της περιστροφικής βάσης. Με το εργαλείο αποσυνδεδεμένο από την ηλεκτρική παροχή, περιστρέψτε το δίσκο με το χέρι ενώ κρατάτε το χερούλι εντελώς προς τα κάτω ώστε να είστε σίγουροι ότι ο δίσκος δεν έρχεται σε επαφή με οποιοδήποτε τμήμα της

ω βάσης. Ρυθμίστε ξανά λίγο, αν απαιτείται. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μετά την τοποθέτηση του καινούργιου δίσκου και με το εργαλείο βγαλμένο από την πρίζα, να βεβαιώνεστε πάντοτε ότι ο δίσκος δεν έρχεται σε επαφή με κανένα τμήμα της κάτω βάσης όταν το χερούλι είναι εντελώς χαμηλωμένο. Αν ο δίσκος έρχεται σε επ αφή με τη βάση, μπ ορεί να κλωτσήσει και να προκληθεί σοβαρός προσωπικός τραυματισμός. Ανασταλτικός βραχίονας (Εικ.10) Η θέση του κάτω ορίου του δίσκου μπορεί εύκολα να ρυθμιστεί με τον ανασταλτικό βραχίονα. Για να τη ρυθμίσετε μετακινήστε τον ανασταλτικό βραχίονα προς τη διεύθυνση του βέλους που δείχνεται στην εικόνα. Προσαρμόστε τη ρυθμιστική βίδα έτσι ώστε ο δίσκος να σταματά στην επιθυμητή θέση όταν είναι πλήρως χαμηλωμένο το χερούλι. Ρύθμιση της γωνίας κοπής φαλτσοτομής (Εικ. 11) Περιστρέψτε τη λαβή αριστερόστροφα για να την ξεσφίξετε. Γυρίστε την περιστροφική βάση ενώ πιέζετε προς τα κάτω το μοχλό κλειδώματος. Όταν έχετε μετακινήσει τη λαβή στη θέση όπου ο δείκτης είναι στραμμένος στην επιθυμητή γωνία της κλίμακας φαλτσοτομής, σφίξτε καλά τη λαβή δεξιόστροφα.

• Μετά την αλλαγή της γωνίας φαλτσοτομής, να

λίζετε πάντοτε την περιστροφική βάση σφίγγοντας καλά τη λαβή. ΕΙΔΟΠΟΙΗΣΗ:

• Όταν γυρίζετε την περιστροφική βάση, να φροντίζετε ώστε να ανυψώνετε εντελώς το χερούλι. Ρύθμιση της γωνίας λοξοτομής (Εικ. 12) Για να ρυθμίσετε τη γωνία λοξοτομής, ξεσφίξτε το μοχλό στο πίσω μέρος του εργαλείου περιστρέφοντάς τον αριστερόστροφα. Ξεκλειδώστε το βραχίονα σπρώχνοντας το χερούλι κάπως ισχυρά προς την κατεύθυνση που σκοπεύετε να δώσετε κλίση στο δισκοπρίονο.

• Ο μοχλός μπορεί να ρυθμιστεί σε μια διαφορετική γωνία αφαιρώντας την βίδα που κρατά τον μο

στερεώνοντας τον στην επιθυμητή γωνία. (Εικ. 13) Δώστε κλίση στο δισκοπρίονο έως ότου ο δείκτης να δείχνει την επιθυμητή γωνία στην κλίμακα λοξοτομής. Κατόπιν σφίξτε καλά το μοχλό περιστρέφοντάς τον δεξιόστροφα για να ασφαλίσετε το βραχίονα. (Εικ. 14) Δώστε κλίση στο δισκοπρίονο προς τα δεξιά 5° ή στα αριστερά 48°: ρυθμίστε το δισκ

ις 0° για αριστερά 5° ή 45° για δεξιά 48°. Δώστε μια ελαφρά κλίση στο δισκοπρίονο προς την αντίθετη πλευρά. Πατήστε το κουμπί απασφάλισης και γείρετε το δισκοπρίονο στην επιθυμητή πλευρά. Σφίξτε το μοχλό για να στερεώσετε τον βραχίονα.

• Μετά την αλλαγή της γωνίας λοξοτομής, να ασφαλίζετε πάντοτε το βραχίονα σφίγγοντας το μο

δεξιόστροφα. ΕΙΔΟΠΟΙΗΣΗ:

• Όταν δίνετε κλίση στο δισκοπρίονο, να φροντίζετε ώστε να ανυψώνετε εντελώς το χερούλι.

• Όταν αλλάζετε τις γωνίες λοξοτομών, φροντίστε ώστε να τοποθετήσετε κατάλληλα τους αρμούς κοπής όπως έχει περιγραφεί στην ενότητα “Τοποθέτηση του αρμού

Ρύθμιση κλειδώματος ολίσθησης (Εικ. 15) Για να κλειδώσετε τον στύλο ολίσθησης, στρέψτε προς τα δεξιά την ασφαλιστική βίδα. Δράση διακόπτη Για Ευρωπαϊκές χώρες (Εικ. 16) Για να μην τραβιέται η σκανδάλη-διακόπτης κατά λάθος, παρέχεται ένα κουμπί ασφάλισης. Για να ξεκινήσετε τη λειτουργία του εργαλείου, σπρώξτε το μοχλό προς τα αριστερά, πιέστε το κουμπί ασφάλισης και κατόπιν πατήστε τη σκανδάλη-διακόπτης. Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

νδέετε το εργαλείο, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν την αφήνετε. Μην τραβάτε τη σκανδάλη-διακόπτης με βία χωρίς να πατάτε το κουμπί ασφάλισης. Αυτό μπορεί να προκαλέσει το σπάσιμο του διακόπτη. Η λειτουργία ενός εργαλείου με ένα διακόπτη που δεν

ποιείται σωστά μπορεί να οδηγήσει στην απώλεια του ελέγχου και το σοβαρό προσωπικό τραυματισμό.111 Για το κλείδωμα του εργαλείου υπάρχει πάνω στη σκανδάλη-διακόπτης μια τρύπα για να μπορεί να μπει

Για όλες τις χώρες εκτός Ευρώπης (Εικ. 17) Για να μην τραβιέται η σκανδάλη-διακόπτης κατά λάθος, παρέχεται ένα κουμπί ασφάλισης. Για να ξεκινήσετε τη λειτουργία του εργαλείου, πιέστε το κουμπί ασφάλισης και τραβήξτε τη σκανδάλη-διακ όπτης. Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-διακόπτης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πριν συνδέετε το εργαλείο, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν την αφήνετε. Μην τραβάτε τη σκανδάλη-διακόπτης με βία χωρίς να πατάτε το κουμπί ασφάλισης. Αυτό μπορεί να

καλέσει το σπάσιμο του διακόπτη. Η λειτουργία ενός εργαλείου με ένα διακόπτη που δεν ενεργοποιείται σωστά μπορεί να οδηγήσει στην απώλεια του ελέγχου και το σοβαρό προσωπικό τραυματισμό. Για το κλείδωμα του εργαλείου υπάρχει πάνω στη σκανδάλη-διακόπτης μια τρύπα για να μπορεί να μπει

• Μην χρησιμοποιήσετε μια κλε ιδαριά με στέ

καλώδιο μικρότερο από 6,35 mm σε διάμετρο. Ένας μικρός άξονας ή καλώδιο μπορεί να μην ασφαλίσει κατάλληλα το εργαλείο στην κλειστή θέση και μια ακούσια επανεκκίνηση μπορεί να συμβεί προκαλώντας σοβαρό προσωπικό τραυματισμό.

• Μη χρησιμοποιείτε ΠΟΤΕ το εργαλείο χωρίς να λειτουργεί πλήρως η σκανδάλη-διακόπτης. Τα

οιαδήποτε εργαλεία με χαλασμένο διακόπτη είναι ΕΞΑΙΡΕΤΙΚΑ ΕΠΙΚΙΝΔΥΝΑ και πρέπει να επισκευάζονται πριν χρησιμοποιηθούν ξανά διαφορετικά μπορεί να προκαλέσουν σοβαρό προσωπικό τραυματισμό.

• Για την ασφάλεια σας, το εργαλείο αυτό παρέχεται με κουμπί ασφάλισης το οποίο αποτρέπει την ενεργοποίηση του εργαλείου κατά λάθος. Μη χρησιμοποιείτε ΠΟΤΕ το εργαλείο αν μπορείτε να το θέσετε σε λειτ

ργία πιέζοντας απλά τη σκανδάλη- διακόπτης, χωρίς να πιέζετε και το κουμπί ασφάλισης. Ένας διακόπτης που απαιτεί επισκευή μπορεί να προκαλέσει την ακούσια λειτουργία και το σοβαρό προσωπικό τραυματισμό. Στείλτε το εργαλείο σε κέντρο εξυπηρέτησης της Makita για να επισκευαστεί σωστά ΠΡΙΝ το χρησιμοποιήσετε ξανά.

• ΠΟΤΕ μην παρακάμπτετε τη λειτ

ασφάλισης κολλώντας πάνω του μια ταινία ή με κάποιο άλλο τρόπο. Ένας διακόπτης του οποίου το κουμπί ασφάλισης έχει παρακαμφθεί μπορεί να προκαλέσει την ακούσια λειτουργία και το σοβαρό προσωπικό τραυματισμό. Ηλεκτρονική λειτουργία Χαρακτηριστικό ομαλής εκκίνησης

• Η λειτουργία αυτή επιτρέπει την ομαλή εκκίνηση του εργαλείου περιορίζοντας την ροπή εκκίνησης. Δράση δέσμης λέιζερ Μόνο για το μοντέλο LS0815FL

• Όταν δεν χρησιμοποιείται φροντίστε να είναι σβηστό το λέιζερ. (Εικ. 18)

• Ποτέ να μην κοιτάζετε μέσα στη δέσμη του λέιζερ. Κατευθύνετε τη δέσμη του λέιζερ μακριά από τα μάτια

• ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ, ΜΗΝ ΚΟΙΤΑΖΕΤΕ ΜΕΣΑ ΣΤΗ ΔΕΣΜΗ Ή ΠΑΡΑΤΗΡΕΙΤΕ ΑΠΕΥΘΕΙΑΣ ΜΕ ΟΠΤΙΚΑ ΟΡΓΑΝΑ, ΠΡ

• Πριν την μετακίνηση της ακτίνας λέιζερ ή την εκτέλεση ρυθμίσεων συντήρησης φροντίστε να διακόψετε την παροχή ρεύματος στο εργαλείο. Για να ανάψετε τη δέσμη του λέιζερ, πιέστε την πάνω θέση (ON) του διακόπτη. Για να σβήσετε τη δέσμη του λέιζερ, πιέστε την κάτω θέση (OFF) του διακόπτη.

τίνα λέιζερ μπ ορεί να μετακινηθεί προς την αριστερή ή την δεξιά πλευρά του δισκοπρίονου ξεσφίγγοντας την βίδα που στηρίζει το κουτί της μονάδος λέιζερ και μετακινώντας το στην επιθυμητή κατεύθυνση. Μετά την μετακίνηση, φροντίστε να σφίξετε την βίδα καλά. (Εικ. 19) Η ακτίνα λέιζερ είναι ρυθμισμένη στο εργοστάσιο έτσι ώστε να είναι το ποθετημένη μέσα σε ένα διάστημα 1

από την πλευρική επιφάνεια του δίσκου (θέση κοπής).

• Όταν η ακτίνα λέιζερ είναι θολή ή δύσκολα ορατή εξαιτίας του άμεσου ηλιακού φωτός, μετακινήστε την περιοχή εργασίας σε ένα χώρο που είναι λιγότερο εκτεθειμένος στο άμεσο ηλιακό φως. Καθαρισμός του φακού του φωτός λέιζερ

κός του φωτός του λέιζερ γίνει βρόμικος, ή η πριονόσκονη κολλήσει πάνω του έτσι ώστε η ακτίνα του λέιζερ να μην είναι ευδιάκριτη, διακόψτε την παροχή ρεύματος και αφαιρέστε και καθαρίστε προσεκτικά το φακό του φωτός λέιζερ, με ένα υγρό και μαλακό ύφασμα. Μη χρησιμοποιείτε διαλυτικά ή οποιαδήποτε καθαριστικά με βάση το πετρ

• Όταν η ακτίνα λέιζερ είναι θολή και σχεδόν ή απόλυτα αόρατη εξαιτίας του άμεσου ηλιακού φωτός στην περιοχή του εσωτερικού ή εξωτερικού χώρου εργασίας, μετακινήστε την περιοχή εργασίας σε ένα χώρο που δεν είναι εκτεθειμένος στο άμεσο ηλιακό

Δράση διακόπτη (Εικ. 20 και 21) Για να ανάψετε το φως, πιέστε την πάνω θέση (ON) του διακόπτη. Για να σβήσετε το φως, πιέστε την κάτω θέση (OFF) του διακόπτη.

• Μην κοιτάτε κατευθείαν μέσα στο φως ή στην πηγή του

• Χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε τη σκόνη από το φακό της λυχνίας.

σέχετε να μη γρατσουνίσετε το φακό της λάμπας, διότι έτσι ενδέχεται να μειωθεί η ένταση του φωτισμού.112 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. Αν δεν σβήσετε το εργαλείο και δεν το αποσυνδέσετε από την πρίζα μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός. Αποθήκευση του σωληνωτού κλειδιού με το εξαγωγικό κλειδί στο άλλο του άκρο (Εικ. 22) Το σωληνωτό κλειδί αποθηκεύεται όπως δείχνεται στην εικόνα. Όταν απαιτείται η χρήση του σωληνωτού κλειδιού, μπορεί να τραβηχτεί έξω από το στήριγμα κλειδιού. Μετά την χρήση του σωληνωτού κλειδιού, αποθηκεύστε το επιστρέφοντάς το πάνω στο στήριγμα κλειδιού. Τοποθέτηση ή αφαίρεση του δισκοπρίονου ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν τοποθετήσετε ή αφαιρέσετε το δίσκο. Η ακούσια εκκίνηση του εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

• Να χρησιμοποιείτε μόνο το παρεχόμενο σωληνωτό κλειδί της Makita για να τοποθετείτε ή για να αφαιρείτε το δίσκο. Αν δεν το κά

ετε αυτό, το κλειδί μπορεί να προκαλέσει υπερβολικό ή ανεπαρκές σφίξιμο του εξαγωνικού μπουλονιού και σοβαρό προσωπικό τραυματισμό. (Εικ. 23) Κλειδώστε το χερούλι στην ανυψωμένη θέση πιέζονται προς τα μέσα την ασφαλιστική περόνη. (Εικ. 24) Για να αφαιρέσετε το δίσκο, χρησιμοποιήστε το σωληνωτό κλειδί για να ξεσφίξετε το εξ

συγκρατεί το κεντρικό κάλυμμα, γυρίζοντάς το αριστερόστροφα. Ανυψώστε τον προφυλακτήρα δίσκου και το κεντρικό κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην αφαιρέσετε καμιά βίδα εκτός από το εμφανιζόμενο εξάγωνο μπουλόνι. Αν αφαιρέσετε κατά λάθος οποιοδήποτε άλλη βίδα και βγει έξω ο προφυλακτήρας του δίσκου φροντίστε να συναρμολογήσετε ξανά τον προφυλακτήρα το

(Εικ. 25) Πιέστε την ασφάλεια του άξονα ώστε να κλειδώσει η άτρακτος και χρησιμοποιήστε το σωληνωτό κλειδί για να ξεσφίξετε το εξαγωνικό μπουλόνι, γυρίζοντάς το δεξιόστροφα. Κατόπιν, αφαιρέστε το εξαγωνικό μπουλόνι, την εξωτερική φλάντζα και το δίσκο.

• Όταν αφαιρεθεί η εσωτερική φλάντζα, φροντίστε να την τοποθετήσετε πάνω στην άτρα κτο με την πρ

να βλέπει μακριά από το δίσκο. Εάν η φλάντζα τοποθετηθεί λανθασμένα τότε θα τρίβεται πάνω στο

• Πριν στερεώσετε το δίσκο επάνω στην άτρακτο, να βεβαιώνεστε πάντοτε ότι είναι τοποθετημένος στην άτρακτο ο σωστός δακτύλιος ανάμεσα στην εσωτερική και στην εξωτερική φλάντζα για την

υ άξονα του δίσκου που σκοπεύετε να χρησιμοποιήσετε. Ο λανθασμένος δακτύλιος της τρύπας της ατράκτου μπορεί να προκαλέσει την εσφαλμένη στερέωση του δίσκου προκαλώντας την κίνηση του δίσκου και την έντονη δόνηση επιφέροντας την πιθανή απώλεια του ελέγχου κατά τη λειτουργία και το σοβαρό προσωπικό τραυματισμό. (Εικ. 26)

οποθετήσετε το δίσκο, στερεώστε τον προσεχτικά στην άτρακτο, αφού βεβαιωθείτε ότι η κατεύθυνση του βέλους στην επιφάνεια του δίσκου αντιστοιχεί στην κατεύθυνση του βέλους στη θήκη του δίσκου. Τοπο θ ε τήστε την εξωτερική φλάντζα και το εξαγωνικό μπουλόνι και κατόπιν χρησιμοποιήστε το σωληνωτό κλειδί για να σφίξετε καλά αριστερόστροφα το εξαγωνικό

υλόνι (αριστερόστροφo) ενώ πιέζετε το κλείδωμα

Για όλες τις χώρες εκτός Ευρώπης (Εικ. 27)

• Ο δακτύλιος εξωτερικής διαμέτρου 25,4 mm τοποθετείται από το εργοστάσιο στην άτρακτο. Για τις Ευρωπαϊκές χώρες

• Ο δακτύλιος εξωτερικής διαμέτρου 30 mm εγκαθίσταται από το εργοστάσιο μεταξύ της εσωτερικής και της εξωτερικής φλάντζας. Τοπο θ ε τήστε την εξωτερική φλά

ι το εξαγωνικό μπουλόνι και κατόπιν χρησιμοποιήστε το σωληνωτό κλειδί για να σφίξετε καλά το εξαγωνικό μπουλόνι αριστερόστροφα ενώ πιέζετε το κλείδωμα άξονα. (Εικ. 28) Επιστρέψτε τον προφυλακτήρα του δίσκου και το κεντρικό κάλυμμα στην αρχική τους θέση. Κατόπιν, σφίξτε το εξαγωνικό μπουλόνι δεξιόστροφα για να ασφαλίστε το κεντρικό κάλυμμα. Ελ ευθερώστε το χερ ούλι από την ανυψωμένη θέση του τραβώντας την ασφαλιστική περόνη. Χαμηλώστε το χερούλι για να βεβαιωθείτε ότι ο προφυλακτήρας του δίσκου κινείται σωστά. Βεβαιωθείτε ότι το κλείδωμα άξονα έχει ελευθερώσει την άτρακτο πριν κάνετε την κοπή. Σάκος σκόνης (Εικ. 29) Η χρήση του σάκου σκόνης καθιστά καθαρές τις λειτουργίες κοπής και εύκολη τη συλλογή της σκόνης. Για να συνδέσετε τον σάκο σκόνης, προσαρμόστε τον στο στόμιο σκόνης. Όταν ο σάκος σκόνης είναι μισογεμάτος, βγάλτε το σάκο σκόνης από το εργαλείο και τραβήξτε τον συνδετήρα προς τα έξω. Αδειάστε τα περιεχόμενα του σάκ

χτυπώντας τον ελαφριά για να αφαιρέσετε τα σωματίδια που υπάρχουν προσκολλημένα στο εσωτερικό, που ενδεχομένως να εμποδίζουν την περαιτέρω συλλογή.

Αν συνδέσετε μια ηλεκτρική σκούπα στο πριόνι σας, μπορείτε να διεξάγετε εργασίες πιο καθαρά. Στερέωση τεμαχίου εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Είναι εξαιρετικά σημαντικό να στερεώνετε πάντοτε το τεμάχιο εργασίας σω

ν κατάλληλο τύπο μέγγενης ή με αναστολείς που χρησιμοποιούνται για τη διαμόρφωση της κορνίζας. Αν δεν τηρηθεί113 αυτή η οδηγία, μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός και φθορά στο εργαλείο και/ή στο τεμάχιο εργασίας.

• Μετά από μια λειτουργία κοπής, μην ανυψώνετε το δίσκο έως ότου αυτός να ακινητοποιηθεί εντελώς. Ο ανυψούμενος ή περιστρεφόμενος δίσκος μπορεί να προκαλέσει το σοβαρό προσωπικό τραυματισμό και φθορά στο τεμάχιο εργασίας.

ά την κοπή ενός τεμαχίου εργασίας το οποίο είναι μακρύτερο από την βάση στήριξης του πριονιού, το υλικό πρέπει να υποστηρίζεται σε όλο του το μήκος και στο ίδιο ύψος πέρα από τη βάση στήριξης για να διατηρηθεί επίπεδο. Η κατάλληλη στήριξη του τεμαχίου εργασίας θα βοηθήσει στην αποτροπή πιασίματος το

ου και το πιθανό κλώτσημα τα οποία μπορούν να προκαλέσουν σοβαρό προσωπικό τραυματισμό. Μη βασίζεστε αποκλειστικά και μόνο στην κάθετη μέγγενη ή/και στην οριζόντια μέγγενη για να στερεώσετε το τεμάχιο εργασίας. Το λεπτό υλικό τείνει να κάμπτεται. Να στηρίζετε το τεμάχιο εργασίας σε ολόκληρο το μήκος του για να

φεύγετε τον κίνδυνο πιασίματος του δίσκου και το ΚΛΩΤΣΗΜΑ. (Εικ. 30) Ρύθμιση του ολισθαίνοντος οδηγού (ΟΛΙΣΘΑΙΝΟΝΤΕΣ ΟΔΗΓΟΙ) (Εικ.31) ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πριν χρησιμοποιήσετε το εργαλείο φροντίστε ότι ο ολισθαίνων οδηγός είναι στερεωμένος καλά.

• Πριν τη λοξοτομή, φροντίστε ώστε κανένα τμήμα του εργαλείου, ιδιαίτερα ο δίσκος, να μην έρχεται σε επαφή με τους πάνω και κάτω οδηγούς σε οποιαδήποτε θέση όταν το χερούλι είναι πλήρως ανεβασμένο ή κατεβασμένο και καθώς μετακινείται η κινητή βάση μέ χρι το τέρμ α στη διαδρομής της. Αν ο δίσκος έρθει σε επαφή με τον ολισθαίνων οδηγό μπορεί να προκληθεί κλώτσημα ή απροσδόκητη κίνηση του υλικού και σοβαρός προσωπικός τραυματισμός. (Εικ. 32)

• Κατά την εκτέλεση λοξοτομών, σπρώξτε τον ολισθαίνοντα οδηγό προς τα αριστερά και στερεώστε τον όπως δε

ην εικόνα. Διαφορετικά, θα έρθει σε επαφή με τον δίσκο ή με ένα τμήμα του εργαλείου, προκαλώντας πιθανώς σοβαρούς τραυματισμούς στον

Το εργαλείο είναι εφοδιασμένο με ένα ολισθαίνοντα οδηγό ο οποίος συνήθως τοποθετείται όπως δείχνεται στην

Όμως κατά την εκτέλεση αριστερών λοξοτομών, τοποθετήστε τον στην αριστερή θέση όπως δε ίχνεται στην

όνα εάν η κεφαλή του εργαλείου έρχεται σε επαφή μαζί

Όταν ολοκληρωθούν οι εργασίες λοξοτομών, μην ξεχάσετε να επιστρέψετε τον ολισθαίνοντα οδηγό στην αρχική του θέση και να τον ασφαλίσετε σφίγγοντας γερά τη βίδα σύσφιξης. Κάθετη μέγγενη (Εικ. 33) Μπορείτε να τοποθετήσετε την κάθετη μέγγενη σε δύο θέσεις, είτε στην αριστερή ή στη δεξιά πλευρά του οδηγού. Εισάγετε τη ράβδο της μέγγενης μέσα στην οπή στον οδηγό και σφίξτε τη βίδα στο πίσω μέρος του οδηγού για να στερεώσετε τη ράβδο της μέγγενης. Τοποθετήσ τ ε το βραχίονα της μέγγενης ανάλογα με το

ος και το σχήμα του τεμαχίου εργασίας και στερεώστε το βραχίονα της μέγγενης σφίγγοντας τη βίδα. Εάν η βίδα για την στερέωση του βραχίονα της μέγγενης έρχεται σε επαφή με τον οδηγό, τοποθετήστε τη βίδα στην αντίθετη πλευρά του βραχίονα της μέγγενης. Βεβαιωθείτε ότι κανένα μέρος του εργαλείου δεν έρχεται σε επ

μέγγενη ότα ν χαμηλώνετε εντελώς το χερούλι ή όταν τραβάτε την κινητή βάση μέχρι τέρμα. Αν κάποιο μέρος έρθει σε επαφή με τη μέγγενη, τοποθετήστε τη μέγγενη σε

Πιέστε το τεμάχιο εργασίας επίπεδα επάνω στον οδηγό και στη περιστροφική βάση. Τοποθετήστε το τεμάχιο εργασίας στην επ ιθυμητή θέση κοπ ής και στερεώστε το καλά σφίγγοντας το κουμπί της μέγγενης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Το τεμάχιο εργασίας πρέπει να είναι καλά στερεωμένο επάνω στη περιστροφική βάση και τον οδηγό με τη μέγγενη, κατά τη διάρκεια όλων των λειτουργιών. Εάν το τεμάχιο εργασίας δεν είναι κατάλληλα στερεωμένο έναντι στον οδηγό το υλικ

ορεί να μετακινηθεί κατά την εργασία της κοπής προκαλώντας την πιθανή βλάβη στον δίσκο, το πέταγμα του υλικού και την απώλεια του ελέγχου οδηγώντας στο σοβαρό προσωπικό τραυματισμό. Στηρίγματα (Εικ. 34) Τα στηρίγματα μπορούν να τοποθετηθούν στην οποιαδήποτε πλευρά ως ένα βολικό μέσο για την οριζόντια στήριξη των τεμαχίων εργασίας. Ολισθήστε μέχρι το τέρμα τις ράβδους του στηρίγματος μέσα στις τρύπες της βάσης. Στη συνέχεια σφίξτε γερά τα στηρίγματα με τις βίδες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πάντοτε να υποστηρίζετε ένα μακρύ τεμάχιο εργασίας ώστε να βρ

ο ίδιο επίπεδο με την πάνω επιφάνεια της περιστροφικής βάσης για ακρίβεια στην κοπή και την αποτροπή της επικίνδυνης απώλειας ελέγχου του εργαλείου. Η κατάλληλη στήριξη του τεμαχίου εργασίας θα βοηθήσει στην αποτροπή πιασίματος του δίσκου και το πιθανό κλώτσημα τα οποία μπορούν να προκαλέσουν σοβαρό προσωπικό τραυματισμό.

• Πριν από τη χρήση, να βεβαιώνεστε ότι ελευθερώνετε τη λαβή από τη χαμηλωμένη θέση τραβώντας την ανασταλτική περόνη.

• Μην ασκείτε υπερβολική πίεση στο χερούλι κατά την κοπή. Η υπερβολική δύναμη ίσως να έχει ως αποτέλεσμα την υπερφόρτωση του μοτέρ ή/και τη μειωμένη απόδοση κοπής. Πιέστε το χερούλι προς τα

ω μόνο με όση δύναμη απαιτείται για ομαλή κοπή, χωρίς σημαντική μείωση της ταχύτητας του δίσκου.

• Πιέστε απαλά προς τα κάτω το χερούλι για να εκτελέσετε την κοπή. Αν πιέσετε προς τα κάτω το δίσκο με δύναμη ή αν ασκήσετε πλευρική δύναμη, ο δίσκος δονείται και αφήνει σημάδι (σημάδι πριονιού) στο114 τεμάχιο εργασίας, ενώ θα μειωθεί και η ακρίβεια της

• Κατά την κοπή ολίσθησης, σπρώξτε με προσοχή την κινητή βάση προς τον οδηγό χωρίς να σταματήσετε. Αν σταματήσει η κίνηση της κινητής βάσης κατά την κοπή, θα σχηματιστεί ένα σημάδι στο τεμάχιο εργασίας και θα μειωθεί η ακρίβεια του κοψίματος.

• Να βεβαιώνεστε ότι ο δίσκος δεν ακουμπά το τεμάχιο εργασίας, κτλ. πριν ενεργοποιείτε το διακόπτη λειτουργίας. Η περιστροφή του εργαλείου καθώς ο δίσκος βρίσκεται σε επαφή με το τεμάχιο εργασίας μπορεί να προκαλέσει κλώτσημα και σοβαρό προσωπικό τραυματισμό.

1. Κοπή με πίεση (κοπή μικρών τεμαχίων εργασίας)

(Εικ. 35) Τεμάχια εργασίας έω ς 90 mm σε ύψος και 60 mm σε πλάτος μπορούν να κοπούν με τον παρακάτω τρόπο. Σπρώξτε προς τα εμπρός μέχρι τέρμα την κινητή βάση προς τον οδηγό και σφίξτε την ασφαλιστική βίδα δεξιόστροφα για να στερεώσετε την κινητή βάση. Στερεώστε το τεμάχιο εργασίας σωστά με τον κατάλληλο τύπο μέγγενης. Ενεργοποιήστε το εργαλείο

ίς ο δίσκος να έρχεται σε επαφή με ο,τιδήποτε και περιμένετε έως ότου ο δίσκος φτάσει στην πλήρη ταχύτητά του πριν χαμηλώσετε το εργαλείο. Κατόπιν, χαμηλώστε απαλά τη λαβή στην πλήρως χαμηλωμένη θέση για να κόψετε το τεμάχιο εργασίας. Όταν ολοκληρώσετε την κοπή, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΕΩΣ ΟΤΟΥ Ο ΔΙ

ΑΚΙΝΗΤΟΠΟΙΗΘΕΙ ΕΝΤΕΛΩΣ πριν επιστρέψετε το δίσκο στην πλήρως ανυψωμένη θέση του. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Σφίξτε καλά το κουμπί προς τα δεξιά έτσι ώστε η κινητή βάση να μην μπορεί να μετακινηθεί κατά τη λειτουργία. Το ανεπαρκές σφίξιμο του κουμπιού μπορεί να προκαλέσει το πιθανό κλώτσημα το οποίο μπορεί να οδηγήσει στ

ό προσωπικό τραυματισμό.

• Ποτέ μην κόβετε μικρά τεμάχια εργασίας που δεν μπορούν να κρατηθούν με ασφάλεια από τη μέγγενη. Τα ακαταλλήλως κρατημένα τεμάχια μπορεί να προκαλέσουν κλώτσημα και σοβαρό προσωπικό τραυματισμό.

2. Κοπή με ολίσθηση (σπρώξιμο) (κοπή πλατιών

τεμαχίων εργασίας) (Εικ. 36) Ξεσφίξτε την ασφαλιστική βίδα αριστερόστροφα έτσι

νητή βάση να μπ ορεί να ολισθήσει ελεύθερα. Στερεώστε το τεμάχιο εργασίας με τον κατάλληλο τύπο μέγγενης. Τραβήξτε την κινητή βάση πλήρως προς το μέρος σας. Ενεργοποιήστε το εργαλείο χωρίς ο δίσκος να έρχεται σε επαφή με ο,τιδήποτε και περιμένετε έως ότου ο δίσκος φτάσει στην πλήρη ταχύτητά του. Πιέστε πρ

τω το χερούλι και ΣΠΡΩΞΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΟΔΗΓΟ ΚΑΙ ΜΕΣΑ ΑΠΟ ΤΟ ΤΕΜΑΧΙΟ ΕΡΓΑΣΙΑΣ. Όταν ολοκληρώσετε την κοπή, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΕΩΣ ΟΤΟΥ Ο ΔΙΣΚΟΣ ΑΚΙΝΗΤΟΠΟΙΗΘΕΙ ΕΝΤΕΛΩΣ πριν επιστρέψετε το δίσκο στην πλήρως ανυψωμένη θέση του. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Όταν εκτελείτε την κοπή με ολίσθηση, πρώ

τραβάτε την κινητή βάση πλήρως προς το μέρος σας μέχρι το τέρμα και πιέστε πλήρως προς τα κάτω το χερούλι και στη συνέχεια, σπρώξτε την κινητή βάση προς τον οδηγό. Ποτέ μην ξεκινήσετε την κοπή με την κινητή βάση να μην βρίσκεται πλήρως τραβηγμένη προς το μέρος σας. Εά

τελέσετε μια κοπή με ολίσθηση χωρίς η κινητή βάση να είναι τραβηγμένη πλήρως προς εσάς μπορεί να προκληθεί αναπάντεχο κλώτσημα και σοβαρός προσωπικός τραυματισμός.

• Ποτέ μην προσπαθήσετε να εκτελέσετε μια κοπή με ολίσθηση τραβώντας την κινητή βάση προς το μέρος σας. Το τράβηγμα της κινητής βάσης προς το μέρος σας κα

ά την κοπή μπορεί να προκαλέσει το αναπάντεχο κλώτσημα το οποίο μπορεί να οδηγήσει στον πιθανό σοβαρό προσωπικό τραυματισμό.

• Ποτέ να μην εκτελέσετε την κοπή με ολίσθηση με κλειδωμένο το χερούλι στην χαμηλωμένη του θέση.

• Ποτέ να μην ξεσφίξετε την ασφαλιστική βίδα που στερεώνει την κινητή βάση καθώς περιστρέφε

δίσκος. Μια χαλαρωμένη κινητή βάση κατά την κοπή μπορεί να προκαλέσει το αναπάντεχο κλώτσημα το οποίο μπορεί να οδηγήσει στον πιθανό σοβαρό προσωπικό τραυματισμό.

Ανατρέξτε στην παράγραφο “Ρύθμιση της γωνίας κοπής φαλτσοτομής”.

4. Λοξοτομή (Εικ. 37)

Ξεσφίξτε τον μοχλό και γείρετε το δισκοπρίονο για να ρυθμίσετε τη γωνία λοξοτομής. (Αν ατρέξτε στη

ενότητα “Ρύθμιση της γωνίας λοξοτομής” που έχει περιγραφεί παραπάνω). Βεβαιωθείτε να ξανασφίξετε καλά το μοχλό για να επιλέξετε με ασφάλεια τη γωνία λοξοτομής. Στερεώστε το τεμάχιο εργασίας με τη μέγγενη. Φροντίστε ώστε η κινητή βάση είναι τραβηγμένη μέχρι το τέρμα πίσω προς τον χειριστή. Ενεργοποιήστε το εργαλείο χωρίς ο δίσ κος να έρχετ

σε επαφή με ο,τιδήποτε και περιμένετε έως ότου ο δίσκος φτάσει στην πλήρη ταχύτητά του. Στη συνέχεια χαμηλώστε με προσοχή το χερούλι στην πλήρως κατεβασμένη του θέση καθώς ασκείτε πίεση παράλληλα με τον δίσκο και ΣΠΡΩΞΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΟΔΗΓΟ ΓΙΑ ΝΑ ΚΟΨΕΤΕ ΤΟ ΤΕΜΑΧΙΟ ΕΡΓ

ΑΣ. Όταν ολοκληρώσετε την κοπή, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΕΩΣ ΟΤΟΥ Ο ΔΙΣΚΟΣ ΑΚΙΝΗΤΟΠΟΙΗΘΕΙ ΕΝΤΕΛΩΣ πριν επιστρέψετε το δίσκο στην πλήρως ανυψωμένη θέση

• Μετά τη ρύθμιση του δίσκου για λοξοτομή, πριν από τη λειτουργία του εργαλείου διασφαλίστε ότι η κινητή βάση και ο δίσκος θα μπορούν να εκτελούν

ύθερη κίνηση σε όλο το εύρος της προοριζόμενης τομής. Η διακοπή της κίνησης της κινητής βάσης ή του δίσκου κατά τη λειτουργία της κοπής μπορεί προκαλέσει κλώτσημα και σοβαρό προσωπικό τραυματισμό.

• Κατά την εκτέλεση μια λοξοτομής κρατήστε τα χέρια σας μακριά από την διαδρομή του δίσκου. Η

νία του δίσκου μπορεί να μπερδέψει τον χειριστή όσον αφορά την πραγματική διαδρομή του δίσκου κατά115 την κοπή και να έρθει σε επαφή ο χειριστής με το δίσκο οδηγώντας στο σοβαρό προσωπικό τραυματισμό.

• Ο δίσκος δεν πρέπει να ανυψωθεί έως ότου σταματήσει εντελώς. Κατά τη διάρκεια της λοξοτομής το αποκομμένο κομμάτι ίσως ακουμπήσει επάνω στο δίσκο. Αν ανυψώσετε το δίσκο ενώ αυτός εξακολουθεί να περιστρέφεται, το απ

ομμάτι ίσως πεταχτεί από το δίσκο οδηγώντας στη θραύση του υλικού γεγονός που μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ:

• Όταν πιέζετε προς τα κάτω το χερούλι, να ασκείτε δύναμη παράλληλα προς το δίσκο. Εν ασκηθεί δύναμη κάθετα στην περιστροφική βάση ή εάν η διεύθυνση της πίεσης αλλάξει κατά την διάρκεια μια

μειωθεί η ακρίβεια της κοπής.

• Πριν από την λοξοτομή ενδεχομένως να απαιτείται ρύθμιση του ολισθαίνοντος οδηγού. Ανατρέξτε στην ενότητα με τίτλο “Ρύθμιση του οδηγού”.

Η σύνθετη κοπή είναι μια διαδικασία κατά την οποία η γωνία λοξοτομής πραγματοποιείται ταυτόχρονα με τη γωνία φαλτσοτομής στο τεμάχ ιο εργασίας.

κοπή μπορεί να πραγματοποιηθεί στη γωνία που παρουσιάζεται στον παρακάτω πίνακα.

Όταν πραγματοποιείτε σύνθετη κοπή, ανατρέξτε στις επεξηγήσεις των ενοτήτων “Κοπή με πίεση”, “Κοπή με ολίσθηση”, “Φαλτσοτομή” και “Λοξοτομή”.

6. Κοπή κορνίζας και διαμορφώσεις γωνιών τοίχου

Οι διαμορφώσεις κορνίζας και γωνιών τοίχου μπορούν να κοπούν με ένα σύνθετο φαλτσοπρίονο με τις διαμορφώσεις επίπεδα τοποθετημένες στην περιστροφική βάση. Υπάρχουν δυο συνηθισμένοι τύποι διαμορφώσεων κορνίζας κα

ας τύπος διαμορφώσεων γωνιών τοίχου, 52/38° διαμόρφωση γωνιακής κορνίζας τοίχου, 45° διαμόρφωση γωνιακής κορνίζας τοίχου και 45° διαμόρφωση γωνίας τοίχου. Δείτε τις εικόνες. (Εικ. 38) Υπάρχουν ενώσεις διαμορφώσεων κορνίζας και γωνιών οι οποίες κατασκευάζονται για να ταιριάζουν στις γωνίες 90° “Εσωτερικά” ((1) και (2) στην Εικ. A) και γωνίες 90° “Εξωτερικά” ((3) και (4) στην Εικ. A). (Εικ. 39 και 40)

ος του τοίχου και προσαρμόστε το τεμάχιο εργασίας για να κόψετε στο επιθυμητό μήκος το άκρο που έρχεται σε επαφή με τον τοίχο. Πάντοτε να φροντίζετε ώστε το μήκος κοπής του τεμαχίου εργασίας στο πίσω μέρος του τεμαχίου εργασίας να έχει το ίδιο με το μήκος του τοίχου. Προσαρμόστε

ς κοπής για τη γωνία κοπής. Πάντοτε να χρησιμοποιείτε ορισμένα τεμάχια για να δοκιμαστικές κοπές για να ελέγχετε τις γωνίες πριονίσματος. Κατά την κοπή κορνιζών και διαμορφώσεων γωνιών τοίχου, ρυθμίστε τις γωνίες λοξοτομής και φαλτσοτομής όπως δείχνονται στον πίνακα (Α) και τοποθετήστε τις διαμορφώσεις στην πάνω επιφάνεια της βάσης πρ

ς δείχνεται στον πίνακα (Β). Στην περίπτωση της αριστερής λοξοτομής Πίνακας (Α)

Παράδειγμα: Στην περίπτωση της κοπής τύπου διαμόρφωσης κορνίζας 52/38° για την θέση (1) στην Εικ. A:

• Στρέψτε και στερεώστε την ρύθμιση λοξοτομής στις 33,9° ΑΡΙΣΤΕΡΑ.

• Προσαρμόστε και ασφαλίστε τη ρύθμιση της γωνίας φαλτσοτομής στις 31,6° ΔΕΞΙΑ.

• Τοποθετήσ τε τη διαμόρφωση κορνίζας με την πλατιά πίσω (κρυμμένη) επιφάνειά της κάτω στην περιστροφική βάση και με το ΑΚΡ

ΟΡΟΦΗΣ έναντι στον οδηγό του πριονιού.

• Το ολοκληρωμένο τεμάχιο που πρόκειται να χρησιμοποιηθεί θα πρέπει πάντοτε να είναι στην ΑΡΙΣΤΕΡΗ πλευρά του δίσκου μετά την εκτέλεση

7. Κοπή εξελάσεων αλουμινίου (Εικ. 41)

Όταν στερεώνετε εξελάσεις αλουμινίου, να χρησιμοποιείτε μπλοκ αποστάτη ή μεταλλικά κομμάτια όπως απεικονίζεται στην εικόνα για να απ

την παραμόρφωση του αλουμινίου. Να χρησιμοποιείτε λιπαντικό κοπής όταν κόβετε εξελάσεις αλουμινίου για να αποτρέπετε τη συσσώρευση υλικών αλουμινίου

• Μην επιχειρήσετε ποτέ να κόψετε παχιές ή στρογγυλές εξελάσεις αλουμινίου. Η στερέωση των παχιών ή των στρογγυλών εξελάσεων αλουμινίου μπορεί να είναι δύσκολη και μπ

κατά τη λειτουργία κοπής γεγονός που μπορεί να οδηγήσει στην απώλεια ελέγχου και στο σοβαρό προσωπικό τραυματισμό.

Η χρήση ξύλινης επένδυσης βοηθάει στην εξασφάλιση κοπών χωρίς σκλήθρες στα τεμάχια εργασίας. Γωνία φαλτσοτομής Γωνία λοξοτομής Αριστερά και δεξιά 0° - 45° Αριστερά 0° - 45°

διαμόρφωσης στην Εικ. A Γωνία λοξοτομής Γωνία φαλτσοτομής

30° Δεξιά 31,6° Δεξιά 35,3° (2)

διαμόρφωσης στην Εικ. A Άκρο διαμόρφωσης έναντι στον οδηγό Ολοκληρωμένο τεμάχιο

(1) Η άκρη επαφής της οροφής πρέπει να είναι έναντι του οδηγού.

τεμάχιο θα είναι στην αριστερή πλευρά του

(2) Η άκρη επαφής του τοίχου πρέπει να είναι έναντι του οδηγού.

(3) Το ολοκληρωμένο τεμάχιο θα είναι στην δεξιά πλευρά του

(4) Η άκρη επαφής της οροφής πρέπει να είναι έναντι του οδηγού.116 Στερεώστε μια ξύλινη επένδυση στον οδηγό με τη βοήθεια των οπών του οδηγού. Δείτε την εικόνα με τις διαστάσεις για τις προτεινόμενες επενδύσεις ξύλου. (Εικ. 42)

• Χρησιμοποιείτε ευθεία ξύλα με ομοιόμορφο πάχος ως ξύλινη επένδυση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Χρησιμοποιείτε βίδες για να στερεώσετε την ξύλινη επένδυση στον οδηγό. Πρέπει να τ οποθετήσετε τις

δες με τρόπο ώστε οι κεφαλές των βιδών να βρίσκονται κάτω από την επιφάνεια της ξύλινης επένδυσης έτσι ώστε να μην παρεμβαίνουν με την θέση του υλικού που κόβεται. Η έλλειψη ευθυγράμμισης του υλικού που κόβεται μπορεί να προκαλέσει την αναπάντεχη κίνηση κατά τη λειτουργία κοπής γεγονός που μπ

ροκαλέσει την απώλεια του ελέγχου και τον σοβαρό προσωπικό τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ:

• Όταν η ξύλινη επένδυση είναι στερεωμένη, μη γυρίζετε τη περιστροφική βάση με χαμηλωμένο το χερούλι. Θα προκληθεί ζημιά στο δίσκο ή/και στην ξύλινη

9. Κοπή αυλακώσεων (Εικ. 43)

Ένα κόψιμο τύπου αυλάκωσης μπορεί να εκτελεστεί όπως περιγράφεται πα

Ρυθμίστε τόσο τη θέση του κατώτερου ορίου στο δίσκο χρησιμοποιώντας τη ρυθμιστική βίδα όσο και τον ανασταλτικό βραχίονα στο όριο του βάθους κοπής του δίσκου. Ανατρέξτε στην ενότητα “Ανασταλτικός βραχίονας” που έχει περιγραφεί προηγουμένως. Μετά την ρύθμιση της θέσης του κατώτερου ορίου του δίσκου, εκτελέστε παράλληλες τομές αυλάκωσης κατά

ς του πλάτους του τεμαχίου εργασίας χρησιμοποιώντας μια κοπή ολίσθησης (σπρώξτε) όπως δείχνεται στην εικόνα. Στη συνέχεια αφαιρέστε το υλικό του τεμαχίου εργασίας που βρίσκεται μεταξύ των αυλακώσεων με μια σμίλη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην προσπαθήσετε να εκτελέστε αυτού του τύπου την κοπή χρησιμοποιώντας πλατιούς δίσκους ή με δίσκο αυλάκωσης. Αν πρ οσπαθήσετε να εκτελ

μια τομή με αυλάκωση με ένα πιο πλατύ δίσκο ή με δίσκο αυλάκωσης μπορεί να προκληθεί απροσδόκητη κοπή και κλώτσημα που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό.

• Φροντίστε να επιστρέψετε τον ανασταλτικό βραχίονα στην αρχική του θέση κατά την εκτέλεση κοπών εκτός των αυλακώσεων. Αν προσπαθήσετε

τελέσετε το μές με τον ανασταλτικό βραχίονα σε λανθασμένη θέση μπορεί να προκληθεί απροσδόκητη κοπή και κλώτσημα που μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό.

• Φροντίστε να επιστρέψετε τον ανασταλτικό βραχίονα στην αρχική του θέση κατά την εκτέλεση κοπών εκτός των αυλακώσεων. Μεταφορά εργαλείου (Εικ. 44) Φροντίστε ώστε το εργαλείο να είναι αποσυνδεδεμένο από την ηλεκτρική παροχή. Στερεώστε το δίσκο στη γωνία λοξοτομής 0° και την περιστροφική βάση στη θέση της πλήρους δεξιάς γωνίας φαλτσοτομής. Ασφαλίστε τους πόλους ολίσθησης έτσι ώστε ο χαμηλότερος πόλος ολίσθησης να είναι ασφαλισμένος στη θέση της κινητής βάσης, η οποία είναι πλήρως τραβηγμένη προς το

χειριστή, κα ι οι πάνω πόλοι να είναι ασφαλισμένοι στη θέση της κινητής βάσης, η οποία είναι πλήρως τραβηγμένη προς τον οδηγό (ανατρέξτε στην ενότητα με τίτλο “Ρύθμιση κλειδώματος ολίσθησης”.) Χαμηλώστε εντελώς το χερούλι και κλειδώστε το στη χαμηλωμένη θέση πιέζοντας προς τα μέσα την ασφαλιστική περόνη. Τυλίξτε το καλώδιο πα

οχής ρεύματος χρησιμοποιώντας τα στηρίγματα του καλωδίου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η ασφαλιστική περόνη διατίθεται μόνο για σκοπούς μεταφοράς και αποθήκευσης και ποτέ δεν θα πρέπει να χρησιμοποιηθεί σε εργασίες κοπής. Η χρήση της ασφαλιστικής περόνης στις εργασίες κοπής μπορεί να προκαλέσει την αναπάντεχη κίνηση του δισκοπρίονου γεγονός που θα προκαλέσει κλώτσημα κα

βαρό προσωπικό τραυματισμό. Μεταφέρετε το εργαλείο κρατώντας και τις δυο πλευρές της βάση του εργαλείου όπως απεικονίζεται στην εικόνα. Αν αφαιρέσετε τα στηρίγματα, το σάκο σκόνης κτλ., θα μπορείτε να μεταφέρετε το εργαλείο πιο εύκολα.

• Στερεώνετε πάντοτε όλα τα κινούμενα μέρη πριν τη μεταφορά του εργαλείου. Αν μετ ακινηθούν ή

ισθήσουν τμήματα του εργαλείου κατά την μεταφορά μπορεί να προκληθεί απώλεια ελέγχου ή ισορροπίας οδηγώντας σε προσωπικό τραυματισμό.

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό. Αν δεν σβήσετε το εργαλείο και δεν το αποσυνδέσετε από την πρίζα μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός από τυχαία εκκίνηση.

• Πάντοτε να διασφαλίζετε ότι ο δί

αιχμηρός και καθαρός για να έχετε τη βέλτιστη και ασφαλέστερη απόδοση. Αν προσπαθήσετε να κόψετε με ένα στομωμένο και/ή βρώμικο δίσκο τότε μπορεί να προκληθεί κλώτσημα γεγονός που οδηγεί σε σοβαρό προσωπικό τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ:

• Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί

χρωματισμός, παραμόρφωση ή ρωγμές. Ρύθμιση της γωνίας κοπής Το εργαλείο ρυθμίζεται και ευθυγραμμίζεται προσεχτικά στο εργοστάσιο, αλλά ο απρόσεχτος χειρισμός ίσως να επηρεάσει την ευθυγράμμιση. Αν το εργαλείο σας δεν είναι σωστά ευθυγραμμισμένο, εκτελέστε τις ακόλουθες διαδικασίες:117

1. Γωνία φαλτσοτομής (Εικ. 45)

Σπρώξτε προς τα εμπρός μέχρι τέρμα τον οδηγό και σφίξτε την ασφαλιστική βίδα για να στερεώσετε την κινητή βάση. Ξεσφίξτε τη λαβή που στερεώνει την περιστροφική βάση. Γυρίστε τη περιστροφική βάση ώστε ο δείκτης να είναι στραμμένος στις 0° στην κλίμακα της φαλτσοτομής. Στη συνέχεια στρέψετε την περιστροφική βάση ελ

ος τα δεξιά και προς τα αριστερά για να επικαθίσει η περιστροφική βάση στην εγκοπή φαλτσοτομής των 0°. (Αφήστε όπως είναι εάν ο δείκτης δεν δείχνει τις 0°.) Ξεσφίξτε τα εξαγωγικά κοίλα μπουλόνια που στερεώνουν τον οδηγό χρησιμοποιώντας το σωληνωτό κλειδί. (Εικ. 46) Χαμηλώστε εντελώς το χερούλι και κλειδώστε το στη

μηλωμένη θέση πιέζοντας προς τα μέσα την ασφαλιστική περόνη. Ευθυγραμμίστε την πλευρά του δίσκου με την πρόσοψη του οδηγού με τη βοήθεια τριγωνικού οδηγού, κανόνα, κτλ. Κατόπιν, στερεώστε καλά τα εξαγωγικά κοίλα μπουλόνια στον οδηγό με τη σειρά ξεκινώντας από τη δεξιά πλευρά. (Εικ. 47) Φροντίστε ώστε ο δείκτης να δε ίχνει τις 0°

κλίμακα φαλτσοτομής. Εάν ο δείκτης δεν δείχνει τις 0°, ξεσφίξτε τη βίδα που στερεώνει το δείκτη και ρυθμίστε το δείκτη έτσι ώστε να δείχνει τις 0°.

(1) Γωνία λοξοτομής 0° (Εικ. 48) Σπρώξτε προς τα εμπρός μέχρι τέρμα τον οδηγό και σφίξτε την ασφαλιστική βίδα για να στερεώσετε την κινητή βά

μηλώστε εντελώς το χερούλι και κλειδώστε το στη χαμηλωμένη θέση πιέζοντας προς τα μέσα την ασφαλιστική περόνη. Ξεσφίξτε το μοχλό στο πίσω μέρος του εργαλείου. (Εικ. 49) Στρέψτε το εξαγωνικό μπουλόνι προς την δεξιά πλευρά του βραχίονα με δυο ή τρεις περιστροφές αριστερόστροφα για να δώσετε κλίση στο δίσκο προς τα δεξιά. (Εικ. 50)

μίστε προσεκτικά την πλευρά του δίσκου με την άνω επιφάνεια της περιστροφικής βάσης με τη βοήθεια τριγωνικού οδηγού, κανόνα, κτλ., περιστρέφοντας δεξιόστροφα το εξάγωνο μπουλόνι στην δεξιά πλευρά του βραχίονα. Κατόπιν σφίξτε γερά το μοχλό. (Εικ. 51) Βεβαιωθείτε ότι ο δείκτης στο βραχίονα είναι στραμμένος στις 0°

ίμακας λοξοτομής στο στήριγμα του βραχίονα. Εάν δεν δείχνει τις 0°, ξεσφίξτε τη βίδα που στερεώνει το δείκτη και ρυθμίστε τον έτσι ώστε να δείχνει τις 0°. (2) Γωνία λοξοτομής 45° (Εικ. 52) Ρυθμίστε τη γωνία λοξοτομής 45°μόνο αφού έχετε πραγματοποιήσει την ρύθμιση της γωνίας λοξοτομής 0°. Για να ρυθμίσετε την αριστερή

ξοτομής 45 °, ξεσφίξτε το μοχλό και γείρετε το δίσκο εντελώς προς τα αριστερά. Βεβαιωθείτε ότι ο δείκτης στο βραχίονα είναι στραμμένος στις 45° της κλίμακας λοξοτομής στο στήριγμα του βραχίονα. Αν ο δείκτης δεν είναι στραμμένος στις 45°, περιστρέψτε το ρυθμιστικό μπουλόνι γωνίας λοξοτομής 45° στην δεξιά πλευρά στο στήριγμα του βραχίονα έως ότου ο

της να στραφεί στις 45°. Για να ρυθμίσετε την δεξιά γωνία λοξοτομής 5°, εκτελέστε την ίδια διαδικασία με αυτή που έχει περιγραφεί παραπάνω. Αλλαγή καρβουνακιών (Εικ. 53) Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια. Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως τα 3 mm σε μήκος. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου. (Εικ. 54) Με τη βοήθεια ενός κ ατσαβιδιού, βγά λτε τα καπάκια υποδοχής για τα καρβουνάκια. Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα καινούργια και ασφαλίστε τα καπάκια υποδοχής για τα καρβουνάκια. Μετά τη χρήση

• Μετά τη χρήση, σκουπίστε τα θραύσματα και τη σκόνη που έχουν προσκολλήσει επάνω στο εργαλείο με ένα πανί ή παρόμοιο υλικό. Να διατηρείτε τον

υλακτήρα δίσκου καθαρό σύμφωνα με τις οδηγίες που αναφέρθηκαν στην ενότητα “Προστατευτικό δίσκου”. Να λιπαίνετε τα ολισθαίνοντα τμήματα με μηχανέλαιο για να αποφεύγετε το σκούριασμα.

• Κατά την αποθήκευση του εργαλείου τραβήξτε πλήρως προς το μέρος σας την κινητή βάση. Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργα σίες επισκευής, κα

οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita. ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Συνιστάται η χρήση αυτών των παρελκομένων ή προσαρτημάτων της Makita με το εργαλείο της Makita, όπως περιγράφεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα παρελκόμενα ή προσαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση σοβαρού προσωπικού τραυματισμού.

• Να χρησιμοποιείτε τα παρελκόμενα και προσαρτήματα της Makita μόνο για το σκοπό για τον οποίο προορίζονται. Η λα νθασμένη χρήση ενός

εσουάρ ή εξαρτήματος μπορεί να προκαλέσει τον κίνδυνο ενός σοβαρού προσωπικού τραυματισμού. Αν χρειάζεστε κάποια βοήθεια ή περισσότερες πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Δισκοπρίονα από ατσάλι και μύτες καρβιδίου

Φαλτσοπρίονο Για ομαλή και ακριβής κοπή διάφορων

Δίσκος γενική χρήσης για ταχείες και ομαλές κοπές, εγκάρσιες τομές και σφαλτσοτομές. Εγκάρσια κοπή Για ομαλές τομές εγκάρσια στις ίνες ξύλου. Κόβει καθαρά έναντι των ινών

εγκάρσιες τομές Για καθαρές τομές χωρίς λείανση έναντι των ινών ξύλου. Φαλτσοπρίονο

αλτσοτομές σε αλ ουμίνιο, χαλκό, μπρούτζο, σωληνώσεις και άλλα μη σιδηρούχα μέταλλα.118

• Σωληνωτό κλειδί με εξάγωνο κλειδί στο άλλο του άκρο

• Ορισμένα από τα στοιχεία της λίστα μπορεί να περιέχονται στην συσκευασία του εργαλείου ως κανονικά αξεσουάρ. Αυτά ενδέχεται να διαφέρουν από χώρα σε χώρα.

ENG905-1 Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN61029: Επίπεδο ηχητικής πίεσης (L

) : 87 dB (A) Επίπεδο ηχητικής ισχύος (L

): 110 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Να φοράτε ωτοασπίδες.

ENG900-1 Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN61029: Εκπομπή δόνησης (a

Αβεβαιότητα (Κ): 1,5 m/s

• Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο δοκιμασίας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με ένα άλλο.

• Η δηλωθείσα τιμή των παραγομένων κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη διάρκεια της

αγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωθείσα τιμή των εκπομπών, ανάλογα με τον τρόπο με τον οποίο χρησιμοποιείται το

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που απαιτούνται για την προστασία του χρήστη που βασίζονται σε μια εκτίμηση της έκθεσης σε πραγματικές συνθήκες χρήσης (λα

βάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας, όπως είναι οι περιπτώσεις κατά τις οποίες το εργαλείο είναι απενεργοποιημένο και όταν λειτουργεί στο ρελαντί επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο βρίσκεται σε χρήση). Για τις ευρωπαϊκές χώρες μόνο ENH103-1 ΕΚ – Δήλωση συμμόρφωσης Η Makita δηλώνει ότι το παρακάτω μηχάνημα(τα): Ονομασία μηχανήματος: Συρόμενο σύνθετο φαλτσοπρίονο Αρ. Μοντέλου/Τύπος: LS0815F, LS0815FL Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές

2006/42/EK, 2006/95/EK, 2006/108/EK, 2006/65/EK Κατασκευάζονται σύμφωνα με το παρακάτω πρότυπο ή τυποποιημένα έγγραφα: EN61029, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 Το τεχνικό αρχείο σύμφωνα με την 2006/42/ΕΚ είναι διαθέσιμο από: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
