Ολισθαίνοντα σύνθετο πρινι Οδηγίες χρήσεως LS1013 LS1013F LS1013L LS1013FL2

Τα ακλουθα δείχνουν τα σύµβολα που χρησιµοποιούνται για το µηχάνηµα. Βεβαιωθείτε τι καταλαβαίνετε τη σηµασία τους πριν απ τη χρήση. ❏ Read instruction manual. ❏ Lea el manual de instrucciones. ❏ Lire le mode d’emploi. ❏ Leia o manual de instruções. ❏ Bitte Bedienungsanleitung lesen. ❏ Læs brugsanvisningen. ❏ Leggete il manuale di istruzioni. ❏ ∆ιαβάστε τις οδηγίες χρήσης. ❏ Lees de gebruiksaanwijzing.

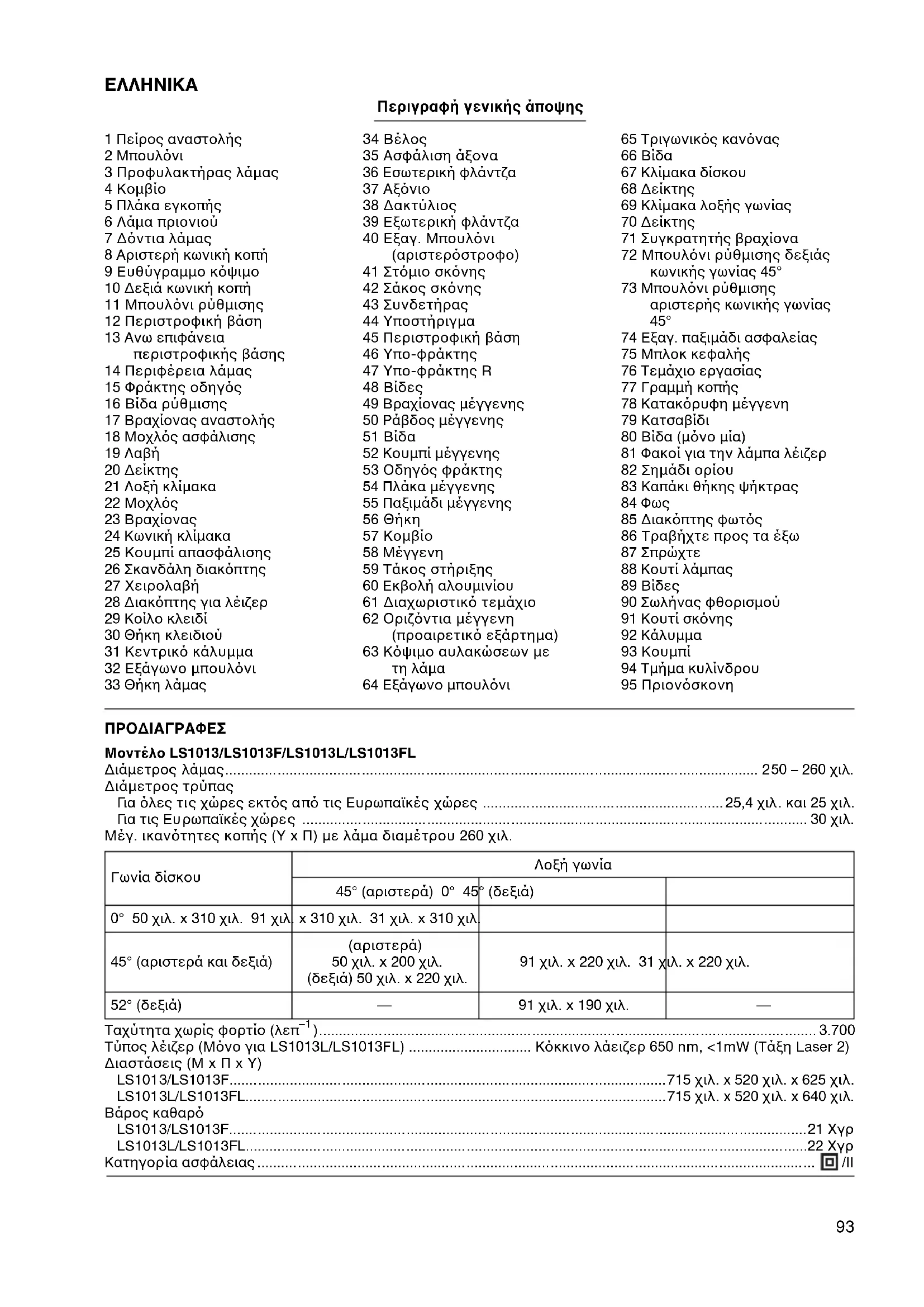

Περιγραφή γενικής άποψης 1 Πείρος αναστολής 2 Μπουλνι 3 Προφυλακτήρας λάµας 4 Κοµβίο 5 Πλάκα εγκοπής 6 Λάµα πριονιού 7 ∆ντια λάµας 8 Αριστερή κωνική κοπή 9 Ευθύγραµµο κψιµο 10 ∆εξιά κωνική κοπή 11 Μπουλνι ρύθµισης 12 Περιστροφική βάση 13 Ανω επιφάνεια περιστροφικής βάσης 14 Περιφέρεια λάµας 15 Φράκτης οδηγς 16 Βίδα ρύθµισης 17 Βραχίονας αναστολής 18 Μοχλς ασφάλισης 19 Λαβή 20 ∆είκτης 21 Λοξή κλίµακα 22 Μοχλς 23 Βραχίονας 24 Κωνική κλίµακα 25 Κουµπί απασφάλισης 26 Σκανδάλη διακπτης 27 Χειρολαβή 28 ∆ιακπτης για λέιζερ 29 Κοίλο κλειδί 30 Θήκη κλειδιού 31 Κεντρικ κάλυµµα 32 Εξάγωνο µπουλνι 33 Θήκη λάµας 34 Βέλος 35 Ασφάλιση άξονα 36 Εσωτερική φλάντζα 37 Αξνιο 38 ∆ακτύλιος 39 Εξωτερική φλάντζα 40 Εξαγ. Μπουλνι (αριστερστροφο) 41 Στµιο σκνης 42 Σάκος σκνης 43 Συνδετήρας 44 Υποστήριγµα 45 Περιστροφική βάση 46 Υπο-φράκτης 47 Υπο-φράκτης R 48 Βίδες 49 Βραχίονας µέγγενης 50 Ράβδος µέγγενης 51 Βίδα 52 Κουµπί µέγγενης 53 Οδηγς φράκτης 54 Πλάκα µέγγενης 55 Παξιµάδι µέγγενης 56 Θήκη 57 Κοµβίο 58 Μέγγενη 59 Τάκος στήριξης 60 Εκβολή αλουµινίου 61 ∆ιαχωριστικ τεµάχιο 62 Οριζντια µέγγενη (προαιρετικ εξάρτηµα) 63 Κψιµο αυλακώσεων µε

64 Εξάγωνο µπουλνι 65 Τριγωνικς καννας 66 Βίδα 67 Κλίµακα δίσκου 68 ∆είκτης 69 Κλίµακα λοξής γωνίας 70 ∆είκτης 71 Συγκρατητής βραχίονα 72 Μπουλνι ρύθµισης δεξιάς κωνικής γωνίας 45° 73 Μπουλνι ρύθµισης αριστερής κωνικής γωνίας 45° 74 Εξαγ. παξιµάδι ασφαλείας 75 Μπλοκ κεφαλής 76 Τεµάχιο εργασίας 77 Γραµµή κοπής 78 Κατακρυφη µέγγενη 79 Κατσαβίδι 80 Βίδα (µνο µία) 81 Φακοί για την λάµπα λέιζερ 82 Σηµάδι ορίου 83 Καπάκι θήκης ψήκτρας 84 Φως 85 ∆ιακπτης φωτς 86 Τραβήχτε προς τα έξω 87 Σπρώχτε 88 Κουτί λάµπας 89 Βίδες 90 Σωλήνας φθορισµού 91 Κουτί σκνης 92 Κάλυµµα 93 Κουµπί 94 Τµήµα κυλίνδρου 95 Πριονσκονη ΠΡΟ∆ΙΑΓΡΑΦΕΣ Μοντέλο LS1013/LS1013F/LS1013L/LS1013FL ∆ιάµετρος λάµας..................................................................................................................................... 250 – 260 χιλ. ∆ιάµετρος τρύπας Για λες τις χώρες εκτς απ τις Ευρωπαϊκές χώρες ............................................................ 25,4 χιλ. και 25 χιλ. Για τις Ευρωπαϊκές χώρες .............................................................................................................................. 30 χιλ. Μέγ. ικαντητες κοπής (Υ x Π) µε λάµα διαµέτρου 260 χιλ. Ταχύτητα χωρίς φορτίο (λεπ

45° (αριστερά) 0° 45° (δεξιά) 0° 50 χιλ. x 310 χιλ. 91 χιλ. x 310 χιλ. 31 χιλ. x 310 χιλ. 45° (αριστερά και δεξιά)

50 χιλ. x 200 χιλ. (δεξιά) 50 χιλ. x 220 χιλ. 91 χιλ. x 220 χιλ. 31 χιλ. x 220 χιλ. 52° (δεξιά) — 91 χιλ. x 190 χιλ. —94

• Λγω του συνεχιζοµένου προγράµµατς έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπκεινται σε αλλαγές χωρίς προειδοποίηση.

• Σηµείωση: Οι προδιαγραφές µπορεί να διαφέρουν απ χώρα σε χώρα. Προοριζµενη χρήση Το εργαλείο προορίζεται για ευθείες και λοξές κοπές ακριβείας σε ξύλο. Με τις κατάλληλες λάµες πριονιού, µπορεί επίσης να κψει αλουµίνιο. Παροχή ρεύµατος Το εργαλείο πρέπει να συνδεθεί σε παροχή ρεύµατος ίδιας τάσης µε αυτή που αναγράφεται στην πινακίδα του και µπορεί µνο να λειτουργήσει µε µονοφασικ εναλλασσµενο ρεύµα. Εχει διπλή µνωση σύµφωνα µε τα Ευρωπαικά Πρτυπα και έτσι µπορεί να χρησιµοποιηθεί σε ρευµατοδτες χωρίς γείωση. Υποδείξεις ασφάλειας Για την προσωπική σας ασφάλεια, ανατρέξετε στις εσώκλειστες οδηγίες ασφάλειας. ΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ

1. Φοράτε προστατευτικά οφθαλµών.

2. Κρατάτε τα χέρια µακρυά απ την τροχιά της

λάµας πριονιού. Αποφύγετε επαφή και µε λάµες µικρής ταχύτητας. Μπορεί επίσης να προκαλέσουν σοβαρ τραυµατισµ.

3. Μη χειρίζεστε το εργαλείο χωρίς τους

προφυλακτήρες στη θέση τους. Ελέγξτε τον προφυλακτήρα λάµας για κανονικ κλείσιµο πριν απ κάθε χρήση. Μη λειτουργείτε το πρινι εάν ο προφυλακτήρας λάµας δεν κινείται ελεύθερα και δεν κλείνει αµέσως. Ποτέ µη σφίξετε ή δέσετε τον προφυλακτήρα λάµας στη θέση ανοίγµατος.

4. Μην εκτελείτε καµµιά λειτουργία στο χέρι. Το

αντικείµενο εργασίας πρέπει να είναι ασφαλισµένο σταθερά στην περιστροφική βάση και στον φράκτη οδηγ µε την µέγγενη σε κάθε λειτουργία. Ποτέ µη χρησιµοποιείτε το χέρι σας για να ασφαλίσετε το αντικείµενο εργασίας.

5. Ποτέ µην αγγίζετε τη λάµα πριονιού.

6. Σταµατείστε το εργαλείο και περιµένετε για τη

λάµα πριονιού να σταµατήσει πριν µετακινείσετε το αντικείµενο εργασίας ή αλλάξετε τις ρυθµίσεις.

7. Αποσυνδέστε το εργαλείο πριν αλλάξετε λάµα ή

8. Πάντοτε ασφαλίζετε λα τα κινούµενα τµήµατα

πριν µεταφέρετε το εργαλείο.

9. Ο πείρος αναστολής που κλειδώνει την κεφαλή

του κπτη κάτω είναι µνο για τον σκοπ µεταφοράς και αποθήκευσης και χι για λειτουργίες κοπής.

10. Μη χρησιµοποιείτε το εργαλείο ταν υπάρχουν

κοντά εύφλεκτα υγρά ή αέρια.

11. Ελέγχετε την λάµα προσεκτικά για ρωγµές ή

ζηµιές πριν την λειτουργία. Αντικαταστείστε αµέσως µιά λάµα µε ρωγµές ή

12. Χρησιµοποιείτε µνο τις ειδικές φλάντζες για το

13. Προσέξτε να µη κάνετε ζηµιά στην άτρακτο,

φλάντζες (ειδικά στην επιφάνεια εγκατάστασης) ή στο µπουλνι.

14. Βεβαιώνεστε τι η περιστροφική βάση είναι

κατάλληλα ασφαλισµένη, ωστε να µη µετακινηθεί κατά την λειτουργία.

15. Για την ασφάλειά σας, αφαιρέστε τα αποκοπίδια,

µικρά τεµάχια, κλπ. απ το τραπέζι πριν την λειτουργία.

16. Αποφύγετε την κοπή καρφιών. Ελέγξτε και

αφαιρέστε λα τα καρφιά απ το αντικείµενο εργασίας πριν την λειτουργία.

17. Βεβαιώνεστε τι ο άξονας ασφάλισης είναι

ελεύθερος πριν ενεργοποιήσετε τον διακπτη.

18. Βεβαιώνεστε τη η λάµα δεν αγγίζει την

περιστροφική βάση στην κατώτατη θέση.

19. Κρατάτε σταθερά τη λαβή. Εχετε υπψη σας τι

το πρινι κινείται πάνω και κάτω ελαφρά κατά το ξεκίνηµα και το σταµάτηµα.

20. Βεβαιώνεστε τ η λάµα δεν αγγίζει το

αντικείµενο εργασίας πριν την ενεργοποίηση του διακπτη.

21. Πριν χρησιµοποιήσετε το εργαλείο στο

πραγµατικ αντικείµενο εργασίας, αφήστε το να τρέξει για λίγο. Παρακολουθείστε το για κραδασµούς ή ταλαντεύσεις που µπορεί να δείχνουν κακή εγκατάσταση ή κακή ισοζύγιση

22. Περιµένετε µέχρι η λάµα να αποκτήσει πλήρη

ταχύτητα πριν αρχίσετε να κβετε.

23. Σταµατήστε αµέσως την λειτουργία εάν

παρατηρήσετε κάτι αφύσικο.

24. Μη προσπαθήσετε να κλειδώσετε την σκανδάλη

25. Να είστε πάντοτε σε κατάσταση ετοιµτητας,

ιδιαίτερα ταν κάνετε επαναληπτικές και µοντονες εργασίες. Μην ξεγελαστείτε ποτέ τι βρίσκεστε σε κατάσταση ασφάλειας. Οι λάµες είναι υπερβολικά αδυσώπητες.

26. Πάντοτε χρησιµοποιείτε τα ανταλλακτικά που

συνιστώνται στο εγχειρίδιο αυτ. Χρήση ακατάλληλων ανταλλακτικών πως λειαντικών τροχών µπορεί να προκαλέσουν τραυµατισµ.

27. Μη χρησιµοποιείσετε το πρινι για να κψετε

οτιδήποτε άλλο εκτς απ αλουµίνιο, ξύλο ή παρµοια υλικά.

28. Συνδέστε το πρινι λοξτµησης σε µιά συσκευή

συλλογής σκνης ταν πριονίζετε.

29. Επιλέγετε τις λάµες πριονιού ανάλογα µε το

υλικ που πρκειται να κοπεί.

30. Προσέχετε ταν κάνετε εγκοπές.

31. Αντικαταστείστε την πλάκα εγκοπής ταν

32. Μη χρησιµοποιείτε λάµες πριονιού

κατασκευασµένες απ ατσάλι υψηλής

33. Σκνη προερχµενη απ την λειτουργία

περιέχει χηµικά τα οποία είναι γνωστά καρκινογνα, προκαλούν γεννητικές δυσµορφίες ή άλλη αναπαραγωγική ζηµιά. Μερικά παραδείγµατα των χηµικών αυτών είναι:

• µλυβδος απ υλικά χρωµατισµένα µε ουσίες µε βάση τον µλυβδο

• αρσενικ και χρώµιο απ χηµικώς επεξεργασµένη ξυλεία.95 Ο κίνδυνος απ την έκθεση στις ουσίες αυτές διαφέρει, εξαρτώµενος απ πσο συχνά κάνετε το είδος αυτ της εργασίας. Για να µειώσετε την έκθεσή σας στα χηµικά αυτά: εργάζεστε σε µιά πολύ καλά αεριζµενη αίθουσα και εργάζεστε µε χρησιµοποίηση εγκεκριµένων εφοδίων ασφάλειας πως π.χ. µε εκείνες τις µάσκες σκνης που είναι ειδικά σχεδιασµένες να συγκρατούν µικροσκοπικά σωµατίδια.

34. Για την µείωση του προκαλουµένου θορύβου,

πάντοτε σιγουρεύεστε τι η λεπίδα είναι ακονισµένη και καθαρή.

35. Ο χρήστης είναι επαρκώς εκπαιδευµένος στην

χρήση, ρύθµιση και λειτουργία του εργαλείο.

36. Χρησιµοποιείτε σωστά ακονισµένες λεπίδες

πριονιού. Τηρείτε την µέγιστη ταχύτητα που είναι σηµειωµένη στην λεπίδα πριονιού.

37. Μην αφαιρείτε αποκµµατα ή άλλα µέρη του

αντικειµένου εργασίας απ την περιοχή κοπής ενώ το εργαλείο λειτουργεί και η κεφαλή του πριονιού δεν βρίσκεται στην θέση ακινητοποίησης. ΦΥΛΑΞΤΕ ΤΙΣ Ο∆ΗΓΙΕΣ ΑΥΤΕΣ ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση σε πάγκο Οταν το εργαλείο µεταφέρεται, η λαβή κλειδώνεται στην χαµηλωµένη θέσ απ τον πείρο αναστολής. Ελευθερώστε τον πείρο αναστολής χαµηλώνοντας ελαφρά τη λαβή και τραβώντας τον πείρο αναστολής. (Εικ. 1) Αυτ το εργαλείο πρέπει να στερεώνεται µε τέσσερα µπουλνια σε µιά επίπεδη και σταθερή επιφάνεια χρησιµοποιώντας τις τρύπες µπουλονιών που είναι στη βάση του εργαλείου. Αυτ βοηθάει στην αποφυγή ανατροπής και πιθανού τρυµατισµού. (Εικ. 2) ΛΕΙΤΟΥΡΓΙΚΗ ΠΕΡΙΓΡΑΦΗ

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµαπριν ρυθµίσετε ή ελέγξετε κάποια λειτουργία στο

Προφυλακτήρας λάµας (Εικ. 3 και 4) Οταν χαµηλώνετε την λαβή, ο προφυλακτήρας λάµας ανυψώνεται αυτµατα. Ο Προφυλακτήρας λάµας επιστρέφει στην αρχική του θέση ταν η κοπή έχει συµπληρωθεί και η λαβή έχει σηκωθεί. ΠΟΤΕ ΜΗΝ ΕΞΟΥ∆ΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ Η ΤΟ ΕΛΑΤΗΡΙΟ ΠΟΥ ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ. Γιά χάρι της προσωπικής σας ασφάλειας, πάντοτε διατηρείτε τον προφυλακτήρα λάµας σε καλή κατάσταση. Οποιαδήποτε ανώµαλη λειτουργία του προφυλακτήρα λάµας πρέπει να διορθώνεται αµέσως. ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΕΑΝ Ο ΠΡΟΦΥΛΑΚΤΗΡΑΣ ΛΑΜΑΣ Η ΤΟ ΕΛΑΤΗΡΙΟ ΕΧΟΥΝ ΠΑΘΕΙ ΖΗΜΙΑ, ΒΛΑΒΗ Η ΕΧΟΥΝ ΑΦΑΙΡΕΘΕΙ. ΕΑΝ ΤΟ ΚΑΝΕΤΕ ΕΙΝΑΙ ΠΟΛΥ ΕΠΙΚΙΝ∆ΥΝΟ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ. Εάν το διαφανές προφυλακτικ λάµας λερωθεί, ή πριονσκονη κολλήσει επάνω του µε τέτοιο τρπο έτσι ώστε η λάµα και /ή το αντικείµενο εργασίας δεν είναι ορατά, αποσυνδέστε το πρινι και καθαρίστε το προφυλακτικ προσεκτικά µε ένα νωπ ύφασµα. Μη χρησιµοποιείτε διαλύτες ή καθαριστικά που έχουν βάση το πετρέλαιο επάνω στο πλαστικ του προφυλακτήρα. Εάν ο προφυλακτήρας λάµας έχει ρυπανθεί σηµαντικά και έχει καταστεί αδιαφανής, χρησιµοποιείστε το παρεχµενο κοίλο κλειδί για να χαλαρώσετε το εξάγωνο µπουλνι που συγκρατεί το κεντρικικ κάλυµµα. Χαλαρώστε το εξάγωνο µπουλνι γυρίζοντας το αριστερστροφα και ανυψώστε τον προφυλακτήρα λάµας και το κεντρικ κάλυµµα. Με τον προφυλακτήρα λάµας στη θέση αυτή, το καθάρισµα µπορεί να γίνει καλύτερα και πληρέστερα. Οταν το καθάρισµα ολοκληρωθεί ακολουθείστε αντίστροφη πορεία και ασφαλίστε το µπουλνι. Μην αφαιρέσετε το ελατήριο κρατήµατος του προφυλακτήρα λάµας. Εάν ο προφυλακτήρας αποχρωµατιστεί απ τα χρνο ή την υπεριώδη ακτινοβολία, αποτανθείτε σε ένα κέντρο εξυπηρέτησης Μάκιτα για ένα νέο προφυλακτήρα. ΜΗΝ ΕΞΟΥ∆ΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ. Τοποθέτηση της σανίδας εγκοπής (Εικ. 5 και 6) Αυτ το εργαλείο είναι εφωδιασµένο µε τις σανίδες εγκοπών στην περιστροφική βάση του για να ελαχιστοποιεί το σχίσιµο στην πλευρά εξδου κοπής. Οι σανίδες εγκοπών είναι εργοστασιακά ρυθµισµένες έτσι ώστε η λάµα πριονιού δεν τις αγγίζει. Πριν απ την χρήση, ρυθµίστε τις σανίδες εγκοπών ως εξής: Πρώτα, αποσυνδέστε το εργαλείο απ το ρεύµα. Χαλαρώστε λες τις βίδες (απ 2 στα αριστερά και δεξιά) που ασφαλίζουν τις σανίδες εγκοπών. Ξανασφίγχτε τις σε σηµείο που να µπορούν να µετακινούνται εύκολα µε το χέρι. Χαµηλώστε την λαβή πλήρως και σπρώχτε µέσα τον πείρο αναστολής να κλειδώσει την λαβή στην χαµηλωµένη θέση. Χαλαρώστε το κουµπί που ασφαλίζει τους στύλους ολίσθησης. Τραβήχτε την κινητή βάση προς το µέρος σας εντελώς. Ρυθµίστε τις σανίδες εγκοπών έτσι ώστε οι σανίδες µλις αγγίζουν τις πλευρές των δοντιών των λαµών. Σφίχτε τις εµπρσθιες βίδες (χι σφιχτά). Σπρώχτε την κινητή βάση προς τον φράχτη οδηγ εντελώς και ρυθµίστε τις σανίδες εγκοπών έτσι ώστε οι σανίδες µλις αγγίζουν τις πλευρές των δοντιών των λαµών. Σφίχτε τις οπίσθιες βίδες (χι σφιχτά). Αφού ρυθµίσετε τις σανίδες εγκοπών, αφήστε τον πείρο αναστολής και σηκώστε την λαβή. Μετά σφίχτε λες τις λαβές µε ασφάλεια.

• Πριν και αφού αλλάξετε την κωνική γωνία, πάντοτε ρυθµίζετε τις σανίδες εγκοπών πως περιγράφεται παραπάνω.96 ∆ιατήρηση της µέγιστης ικαντητας κοπής (Εικ. 7 και 8) Αποσυνδέσετε το µηχάνηµα πριν επιχειρήσετε οποιαδήποτε ρύθµιση. Το µηχάνηµα είναι ρυθµισµένο απ το εργοστάσιο να παρέχει τη µέγιστη απδοση κοπής για µια πριονωτή λάµα 255

Οταν εγκαθιστάτε µια νέα λάµα, πάντοτε ελέγχετε την θέση του χαµηλτερου ορίου της λάµας και εάν είναι απαραίτητο, ρυθµίστε τη ως εξής: Πρώτα αποσυνδέστε το εργαλείο. Σπρώξτε τη κινητή βάση πλήρως προς το οδηγ φράκτη και χαµηλώστε τη χειρολαβή εντελώς. Χρησιµοποιείστε το κοίλο κλειδί για να γυρίσετε το µπουλνι ρύθµισης µέχρι η περιφέρεια της λάµας να εκτείνεται ελαφρά κάτω απ την άνω επιφάνεια της περιστοφικής βάσης στο σηµείο που το εµπρσθιο πρσωπο του φράκτη οδηγού συναντάει την άνω επιφάνεια της περιστροφικής βάσης. Με το εργαλείο αποσυνδεδεµένο, περιστρέψτε τη λάµα µε το χέρι ενώ κρατάτε την λαβή εντελώς κάτω σιγουρεύοντας τι η λάµα δεν κάνει επαφή µε κανένα µέρος της χαµηλτερης βάσης. Επαναρυθµίστε ελαφρά, αν είναι απαραίτητο.

• Αφού εγκαταστήσετε µιά νέα λάµα, πάντοτε βεβαιώνεστε τι η λάµα δεν κάνει επαφή µε κανένα µέρος της χαµηλτερης βάσης ταν η λαβή είναι χαµηλωµένη εντελώς. Πάντοτε κάνετέ το αυτ µε το εργαλείο αποσυνδεδεµένο. Βραχίονας αναστολής (Εικ. 9) Η χαµηλή οριακή θέση της λάµας µπορεί να ρυθµιστεί εύκολα µε τον βραχίονα αναστολής. Για να ρυθµίσετε, περιστρέψτε τον βραχίονα αναστολής κατά την διεύθυνση του βέλους πως φαίνεται στην εικνα. Ρυθµίστε την βίδα ρύθµισης έτσι ώστε η λάµα σταµατά στην επιθυµητή θέση ταν η λαβή χαµηλώνεται πλήρως. Ρύθµιση της λοξής γωνίας (Εικ. 10) Χαλαρώστε την λάβή γυρίζοντάς την αριστερστροφα. Γυρίστε την περιστροφική βάση ενώ πιέζετε κάτω τον µοχλ ασφάλισης. Οταν έχετε µετακινήσει την λαβή στη θέση που ο δείκτης δείχνει την επιθυµητή γωνία στην λοξή κλίµακα σφίχτε την λαβή µε ασφάλεια δεξιστροφα.

• Οταν γυρίζετε την περιστροφική βάση, βεβαιώνεστε τι ανυψώνετε την λαβή εντελώς.

• Αφού αλλάξετε την λοξή γωνία, πάντοτε ασφαλίζετε την περιστροφική βάση σφίγγοντας την λαβή σταθερά. Ρύθµιση της κωνικής γωνίας (Εικ. 11 και 12) Για να ρυθµίσετε την κωνική γωνία, χαλαρώστε τον µοχλ στο πίσω µέρος του εργαλείου αριστερστροφα. Ξεκλειδώστε τον βραχίονα σπρώχνοντας την λαβή µάλλον σταθερά κατά την διεύθυνση που επιθυµείτε να γείρετε την λάµα

Γείρετε την λάµα µέχρι ο δείκτης να δείχνει στην επιθυµητή γωνία στην κωνική κλίµακα. Μετά σφίχτε τον µοχλ σταθερά δεξιστροφα να ασφαλίσετε τον

• Οταν δίνετε κλίση στην λάµα πριονιού, βεβαιώνεστε τι ανυψώνετε την λαβή εντελώς.

• Αφού αλλάξετε την κωνική γωνία, πάντοτε ασφαλίζετε τν βραχίονα σφίγγοντας τον µοχλ δεξιστροφα.

• Οταν αλλάζετε κωνικές γωνίες, βεβαιώνεστε τι τοποθετείτε τις σανίδες εγκοπών κατάλληλα πως εξηγείται στο τµήµα “Τοποθέτηση της σανίδας

• Πριν συνδέσετε το εργαλείο στο ρεύµα, πάντοτε ελέγχετε να δείτε τι η σκανδάλη διακπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση “OFF” ταν ελευθερώνεται.

• Οταν δεν χρησιµοποιείτε το εργαλείο, αφαιρέστε το κουµπί απασφάλισης και αποθηκεύστε το σε µιά ασφαλή θέση. Αυτ εµποδίζει την ανεύθυνη

• Μη τραβάτε την σκανδάλη διακπτη δυνατά χωρίς να πατήσετε µέσα το κουµπί απασφάλισης. Αυτ µπορεί να προκαλέσει βλάβη του διακπτη. Για Ευρωπαικές χώρες (Εικ. 13) Για να εµποδιστεί το τυχαίο τράβηγµα της σκανδάλης διακπτη, ένα κουµπί απασφάλισης έχει προβλεφθεί. Για να ξεκινήσετε το µηχάνηµα, σπρώξετε το µοχλ προς τα αριστερά, πατήστε προς τα µέσα το κουµπί απασφάλισης και τραβήξετε τη σκανδάλη. Ελευθερώστε τη σκανδάλη διακπτη να σταµατήσει. Για λες τις χώρες εκτς των Ευρωπαικών χωρών (Εικ. 14) Για να εµποδιστεί το τυχαίο τράβηγµα της σκανδάλης διακπτη, ένα κουµπί απασφάλισης έχει προβλεφθεί. Για να ξεκινήσετε το εργαλείο, πατήστε το κουµπί απασφάλισης και τραβήχτε την σκανδάλη διακπτη. Ελευθερώστε τη σκανδάλη διακπτη να σταµατήσει. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• ΠΟΤΕ µη χρησιµοποιήσετε εργαλείο χωρίς πλήρως λειτουργική σκανδάλη διακπτη. Οποιοδήποτε εργαλείο µε µιά µη λειτουργική σκανδάλη είναι ΠΟΛΥ ΕΠΙΚΙΝ∆ΥΝΟ και πρέπει να επισκευαστεί πριν απ περαιτέρω χρήση.

• Για την ασφάλειά σας, αυτ το εργαλείο είναι εφωδιασµένο µε ένα κουµπί απασφάλισης που εµποδίζει το εργαλείο να ξεκινήσει άσκοπα. ΠΟΤΕ µη χρησιµοποιείτε το εργαλείο εάν τρέχει ταν απλώς πατάτε την σκανδάλη χωρίς να πατήσετε το κουµπί απασφάλισης. Επιστρέψτε το εργαλείο σε ένα κέντρο εξυπηρέτησης Μάκιτα για κανονικές επισκευές ΠΡΙΝ περαιτέρω χρήση.

• ΠΟΤΕ να µην δένετε κάτω µε ταινία ούτε να εξουδετερώνετε το σκοπ και την λειτουργία του κουµπιού απασφάλισης.97 Αναµµα των λαµπών (Εικ. 15 και 16) Μνο για το µοντέλο LS1013F, LS1013FL

• Το φως αυτ δεν είναι αδιάβροχο. Μη πλύνετε το φως µε νερ ούτε να το χρησιµοποιήσετε στη βροχή ή σε υγρή τοποθεσία. Τέτοια χρήση µπορεί να προκαλέσει ηλεκτροπληξία και καπν.

• Μην αγγίξετε τους φακούς του φωτς, γιατί είναι πολύ θερµ ταν είναι αναµµένο ή αµέσως αφού έχει σβήσει. Αυτ µπορεί να προκαλέσει έγκαυµα στο ανθρώπινο σώµα.

• Μη χτυπήσετε το φως γιατί µπορεί να προκληθεί ζηµιά ή µικρτερη διάρκεια ζωής.

• Μη ρίχνετε την ακτίνα φωτς στα µάτια σας. Μπορει να προκληθεί πνος στα µάτια.

• Μη καλύπτετε το φως µε ρούχα, κουτιά, χαρτνια ή παρµοια υλικά ενώ είναι αναµµένο, γιατί µπορεί να προκαλέσει φωτιά ή ανάφλεξη. Σπρώχτε την άνω θέση του διακπτη για να ανάψετε το φως και την κάτω θέση για να το σβήσετε. Μετακινείστε το φως για να φωτίσετε άλλη περιοχή.

• Χρησιµοποιείστε ένα στεγν πανί για να σφουγγίσετε τους ρύπους απ τους φακούς της λάµπας. Προσέχετε να µην γρατσουνίσετε τους φακούς της λάµπας γιατί µπορεί να προκληθεί µείωση φωτισµού. Μπλοκ κεφαλής (προαιρετικ εξάρτηµα) (Εικ. 17 και 18)

• eταν χρησιµοποιείτε το µπλοκ εγκοπής, πάντοτε να κβετε µε την ίδια γωνία κεφαλής.

• Οταν αλλάζετε την λοξή γωνία χρησιµοποιείστε άλλα µπλοκ εκοπών.

• Οταν εκτελείτε κωνικές κοπές, ποτε µη χρησιµοποιείτε τα µπλοκ εγκοπών. Εάν δεν συµµορφωθείτε µε τα παραπάνω µπορεί να έχει ως αποτέλεσµα να σπάσει το µπλοκ και να προκληθεί τραυµατισµς στον χειριστή του µηχανήµατος. eταν χρησιµοποιείτε το µπλοκ εγκοπής σε κοπή 90°, µπορείτε να καθαρίσετε απ σκλήθρα την πλευρά του κοµµατιού εργασίας που βρίσκεται ο οδηγς- φραγής (το µήκος του κοµµατιού εργασίας είναι µέχρι 35 χιλ). Εγκαταστείστε το µποκ εγκοπής στον οδηγ φραγής µε δύο βίδες. (Ρυθµίστε τον οδηγ φραγής και το µπλοκ εγκοπής έτσι ώστε να έρχονται σε επαφή πρσωπο µε πρσωπο. Έπειτα σφίξτε τις βίδες καλά.) Ενέργεια γραµµής λέιζερ Μνο για το µοντέλο LS1013L, LS1013FL

• Ποτέ µη κυττάτε µέσα στην ακτίνα λέιζερ. Απευθείας κύτταγµα της ακτίνας λέιζερ θα τραυµατίσει τα µάτια σας.

• AKTΙΝΟΒΟΛΙΑ ΛΕΪΖΕΡ, ΜΗ ΚΥΤΤΑΤΕ ΜΕΣΑ ΣΤΗΝ ΑΚΤΙΝΑ ‘Η ΒΛΕΠΕΤΕ ΑΠΕΥΘΕΙΑΣ ΜΕ ΟΠΤΙΚΟ ΟΡΓΑΝΟ, ΠΡΟΪΟΝ ΛΕΙΖΕΡ ΤΑΞΕΩΣ 2Μ. Για να ανάψετε την ακτίνα λέιζερ, πατήστε την άνω θέση (I) του διακπτη. Πατήστε την κάτω θέση (O) του διακπτη για να την σβήσετε. (Εικ. 19) Η γραµµή λέιζερ µπορεί να µετακινηθεί είτε στην αριστερή είτε στην δεξιά πλευρά της λάµας πριονιού ρυθµίζοντας την ρυθµιστική βίδα ως εξής: (Εικ. 20)

1. Χαλαρώστε την ρυθµιστική βίδα γυρίζοντας την

2. Με την ρυθµιστική βίδα χαλαρωµένη, σύρτε την

στα δεξιά ή αριστερά σο βαθειά µπορεί να

3. Σφίχτε την ρυθµιστική βίδα σταθερά στην θέση

που σταµατά να ολισθαίνειι. Η γραµµή λέιζερ είναι ρυθµισµένη απ το εργοστάσιο να είναι τοποθετηµένη σε 1 χιλ απ την πλευρική επιφάνεια της λάµας (θέση κοπής).

• Οταν η γραµµή λέιζερ είναι θαµπή και σχεδν ή εντελώς αρατη λγω του απευθείας ηλιακού φωτς σε παράθυρο εσωτερικού ή εξωτερικού χώρου εργασίας, µετακινείστε την θέση εργασίας σε µέρος που δεν υπκειται στο απευθείας ηλιακ

Ευθυγράµµιση της γραµµής λέιζερ (Εικ. 21) Η γραµµή λέιζερ µπορεί να µετακινηθεί στην αριστερή ή στην δεξιά πλευρά της λάµας σύµφωνα µε τις εφαρµογές κοπής. Ανατρέξτε στις εξηγήσεις του εδαφίου µε τίτλο “Ενέργεια της ακτίνας λέιζερ” σχετικά µε την µέθοδο µετακίνησης.

• Χρησιµοποιείστε επένδυση ξύλου στον φράκτη οδηγ ταν ευθυγραµµίζετε την γραµµή κοπής µε την γραµµή λέιζερ στην πλευρά του φράκτη οδηγού σε σύνθετες κοπές (κωνική γωνία 45 µοιρών και λοξή δεξιά γωνία 45 µοιρών). Α)Οταν πετυχαίνετε σωστ µέγεθος στην αριστερή πλευρά του τεµαχίου εργασίας.

• Μετακινείστε την γραµµή λέιζερ στα αριστερά

Β) Οταν πετυχαίνετε σωστ µέγεθος στην δεξιά πλευρά του τεµαχίου εργασίας.

• Μετακινείστε την γραµµή λέιζερ στα δεξιά της

Ευθυγραµµίστε την γραµµή κοπής στο τεµάχιο εργασίας σας µε την γραµµή λέιζερ.98 ΣΥΝΑΡΜΟΛΟΓΗΣΗ

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο. Αποθήκευση κοίλου κλειδιού (Εικ. 22) Το κοίλο κλειδί αποθηκεύεται πως φαίνεται στην εικνα. Οταν χρησιµοποιείτε το κοίλο κλειδί, τραβήχτε το έξω απ τη θήκη του. Αφού χρησιµοποιήσετε το κοίλο κλειδί, επαναφέρτε το στη θήκη του. Εγκατάσταση ή αφαιρέση της λάµας πριονιού

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο πριν εγκαταστήσετε ή αφαιρέσετε την λάµα.

• Χρησιµοποιείτε µνο το κοίλο κλειδί της Μάκιτα που παρέχεται για εγκατάσταση και αφαίρεση της λάµας. Εάν το αµελήσετε µπορεί να έχει ως αποτέλεσµα το υπέρσφιξιµο ή ανεπαρκές σφίξιµο του εξάγωνου µπουλονιού. Αυτ µπορεί να προκαλέσει προσωπικ τραυµατισµ. Κλειδώστε την λαβή στην ανυψωµένη θέση σπρώχνοντας µέσα τον πείρο αναστολής. (Εικ. 23) Για να αφαιρέσετε την λάµα, χρησιµοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξαγωνικ µπουλνι κρατώντας το κεντρικ κάλυµµα και γυρίζοντάς το αριστερστροφα. Σηκώστε τον προφυλακτήρα λάµας και το κεντρικ κάλυµµα. (Εικ. 24) Πατήστε την ασφάλεια άξονα για να κλειδώσετε τον άξονα και χρησιµοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξάγωνο µπουλνι δεξιστροφα. Μετά αφαιρέστε το εξάγωνο µπουλνι, εξωτερική φλάντζα και λάµα. (Εικ. 25) Για να εγκαταστήσετε την λάµα, τοποθετήστε την προσεκτικά πάνω στον άξονα,επιβεβαιώνοντας τι η διεύθυνση του βέλους στην επιφάνεια της λάµας συµφωνεί µε την διεύθυνση του βέλους στη θήκη της λάµας. Εγκαταστείστε την εξωτερική φλάντζα και εξαγωνικ µπουλνι, και µετά χρησιµοποιείστε το κοίλο κλειδί για να σφίξετε το εξάγωνο µπουλνι (αριστερστροφο) µε ασφάλεια αριστερστροφα ενώ πατάτε την ασφάλεια άξονα. (Εικ. 26) Για λες τις χώρες εκτς των Ευρωπαικών χωρών

• Ο µαύρος δακτύλιος 25 χιλ σε εξωτερική διάµετρο και ο ασηµί δακτύλιος 25,4 χιλ σε εξωτερική διάµετρο είναι εργοστασιακά τοποθετηµένοι πως φαίνεται στην εικνα. Οταν χρησιµοποιείτε µιά λάµα µε 25 χιλ διάµετρο τρύπας, αντικαταστήστε τον ασηµί δακτύλιο µε τον µαύρο. Πριν τοποθετήσετε την λάµα στον αξονίσκο, πάντοτε βεβαιώνεστε τι ο σωστς δακτύλιος για την τρύπα ατράκτου της λάµας που προτίθεστε να χρησιµοποιήσετε είναι τοποθετηµένος µεταξύ εσωτερικής και εξωτερικής φλάντζας. (Εικ. 27) Για τις χώρες της Ευρώπης

• Ο δακτύλιος 30 χιλ σε εξωτερική διάµετρο είναι εργοστασιακά τοποθετηµένος µεταξύ εσωτερικής και εξωτερικής φλάντζας. Εγκαταστείστε την εξωτερική φλάντζα και εξαγωνικ µπουλνι, και µετά χρησιµοποιείστε το κοίλο κλειδί για να σφίξετε το εξάγωνο µπουλνι µε ασφάλεια αριστερστροφα ενώ πατάτε την ασφάλεια άξονα. Επαναφέρετε τον προφυλακτήρα λάµας και το κάλυµµα κέντρου στις αρχικές τους θέσεις. Μετά σφίχτε το εξάγωνο µπουλνι δεξιστροφα για να ασφαλίσετε το κάλυµµα κέντρου. Ελευθερώστε την λαβή απ την υψωµένη θέση τραβώντας τον πείρο αναστολής. Χαµηλώστε την λαβή για να βεβαιωθείτε τι ο προφυλακτήρας λάµας κινείται κανονικά. Βεβαιωθείτε τι η ασφάλεια άξονα έχει ελευθερώσει τον αξονίσκο πριν κάνετε κοπή. (Εικ. 28) Σάκος σκνης (εξάρτηµα) (Εικ. 29) Η χρήση του σάκου σκνης κάνει τις εργασίες κοπής καθαρές και την συλλογή της σκνης εύκολη. Για να συνδέσετε τον σάκο σκνης, βάλτε το στµιο σκνης µέσα στο σωλήνα εκροής στην θήκη της λάµας και προσαρµστε την υποδοχή εισδου του σάκου πάνω στο στµιο σκνης. Οταν ο σάκος σκνης είναι περίπου µισογεµάτος, αφαιρέστε τον σάκο σκνης απ το εργαλείο και τραβήχτε τον προσδετήρα έξω. Αδειάστε τον σάκο ακνης απ τα περιεχµενά του, χτυπώντας τον ελαφρά έτσι ώστε να αφαιρέσετε τα σωµατίδια που κολλάνε στο εσωτερικ και µπορεί να εµποδίζουν την επµενη συλλογή.

• Εάν συνδέσετε µιά ηλεκτρική σκούπα στο πρινι σας, πιο επαρκείς και καθαρές εργασίες µπορεί να εκτελεστούν. Κουτί σκνης (εξάρτηµα) (Εικ. 30, 31 και 32) Βάλτε το κουτί σκνης µέσα στο στµιο σκνης Αδειάζετε το κουτί σκνης σο νωρίτερα είναι

Για να αδειάσετε το κουτί σκνης, ανοίχτε το κάλυµµα σπρώχνοντας το κουµπί και πετάχτε την πριονσκονη. Επαναφέρτε το κάλυµµα στην αρχική του θέση και αυτ θα κλειδώσει. Το κουτί σκνης µπορεί εύκολα να αφαιρεθεί τραβώντας το προς τα έξω ενώ το γυρίζετε κοντά στο στµιο σκνης στο

• Εάν συνδέσετε έναν απορροφητήρα καθαρισµού Μάκιτα στο εργαλείο αυτ, θα µπορείτε να εκτελείτε αποδοτικτερες και καθαρτερες

• Αδειάστε το κουτί σκνης πριν η στάθµη της πριονσκονης που έχει συσσωρευθεί φθάσει στο τµήµα κυλίνδρου.99 Ασφαλίζοντας το αντικείµενο εργασίας ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Είναι εξαιρετικά σοβαρ να ασφαλίζετε πάντοτε το αντικείµενο εργασίας κατάλληλα και σφιχτά µε την µέγγενη. Αµέλεια να το κάνετε µπορεί να προκαλέσει ζηµιά στο εργαλείο και/ ή καταστροφή του αντικειµένου εργασίας. ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΠΡΟΚΛΗΘΕΙ. Επίσης, µετά απ µιά εργασία κοπής, ΜΗ σηκώσετε την λάµα µέχρι η λάµα να σταµατήσει τελείως.

• Οταν κβετε επιµήκη αντικείµενα, χρησιµοποιείτε υποστηρίγµατα ισουψή της άνω επιφάνειας της περιστροφικής βάσης. Μη βασίζεστε αποκλειστικά στην κάθετη και/ ή οριζντια µέγγενη για να ασφαλίσετε το αντικείµενο εργασίας. Λεπτά υλικά έχουν τάση να λυγίζουν. Υποστηρίζετε το αντικείµενο εργασίας καθλο το µήκος του για να αποφύγετε τσίµπηµα της λάµας και πιθανή ΟΠΙΣΘΟ∆ΡΟΜΗΣΗ. (Εικ. 33) Υπο-φράκτης Αυτ το εργαλείο είναι εφωδιασµένο µε ένα υπο- φράκτη. Πρέπει να τοποθετείται πως φαίνεται στην Εικ. 34. Οµως, ταν εκτελείτε αριστερές κωνικές κοπές, βάλτε τον στην αριστερή θέση πως φαίνεται στη Εικ. 35.

• Οταν εκτελείτε αριστερές κωνικές κοπές, γυρίστε τον φράκτη στην αριστερή θέση πως φαίνεται στην Εικ. 35. ∆ιαφορετικά, θα κάνει επαφή µετην λάµα ή µε τµήµα του εργαλείου, µε αποτέλεσµα πρκληση σοβαρού τραυµατισµού στον χρήστη. Υπο-φράκτης R (προαιρετικ εξάρτηµα) (Εικ. 36) O υπο-φράκτης R µπορεί να τοποθετηθεί στην δεξιά πλευρά του φράκτη οδηγού. Βάλτε τις ράβδους του υπο-φράκτη R µέσα στις τρύπες του φράκτη οδηγού. Σφίχτε τις βίδες που παρέχονται µε τον υποφράκτη R για να ασφαλιστεί ο υποφράκτης R.

• Οταν εκτελείτε δεξιές κωνικές κοπές, ποτέ µη χρησιµοποιείτε τον υπο-φράκτη R. Θα κάνει επαφή µε την λάµα ή κάποιο µέρος του εργαλείου,προκαλώντας σοβαρ τραυµατισµ στον χειριστή. Κατακρυφη µέγγενη (Εικ. 37) Η κατακρυφη µέγγενη µπορεί να τοποθετηθεί σε δύο θέσεις είτε στην αριστερή είτε στην δεξιά πλευρά του φράκτη οδηγού ή της βάσης. Βάλτε την ράβδο µέγγενης µέσα στην τρύπα στον φράκτη οδηγ και σφίχτε την βίδα στο πίσω µέρος του φράκτη οδηγού για να ασφαλίσετε την ράβδο

Τοποθετείστε τον βραχίονα της µέγγενης σύµφωνα µε το πάχος και το σχήµα του αντικειµένου εργασίας και ασφαλίστε τον βραχίονα της µέγγενης σφίγγοντας την βίδα. Εάν η βίδα ασφάλειας του βραχίονα κάνει επαφή µε τον φράκτη οδηγ, εγκαταστείστε την βίδα στην αντίθετη πλευρά του βραχίονα της µέγγενης. Βεβαιωθείτε τι κανένα τµήµα του εργαλείου δεν είναι σε επαφή µε την µέγγενη ταν χαµηλώνετε την λαβή πλήρως και τραβάτε ή σπρώχνετε τη κινητή βάση σο µπορεί να πάει. Εάν κάποιο µέρος εφάπτεται στην µέγγενη επανατοποθετείστε την µέγγενη. Πατήστε το αντικείµενο εργασίας επίπεδα στον φράκτη οδηγ και στην περιστροφική βάση. Τοποθετείστε το αντικείµενο εργασίας στην επιθυµητή θέση κοπής και ασφαλίστε το σταθερά σφίγγοντας το κουµπί της µέγγενης.

• Το αντικείµενο εργασίας πρέπει να ασφαλίζεται σταθερά στην περιστροφική βάση και στον φράκτη οδηγ µε την µέγγενη κατά την διάρκεια λων των

Οριζντια µέγγενη (προαιρετικ εξάρτηµα) (Εικ. 38 και 39) Η οριζντια µέγγενη µπορεί να τοποθετηθεί σε δύο θέσεις είτε στην αριστερή είτε στην δεξιά πλευρά της βάσης. Οταν εκτελούνται λοξές κοπές 15° ή µεγαλύτερες, τοποθετήστε την οριζντια µέγγενη στην πλευρά προς την οποία η περιστροφική βάση πρκειται να στραφεί. Χτυπώντας ελαφρά το παξιµάδι της µέγγενης στα αριστερά, η µέγγενη ελευθερώνεται και γρήγορα κινείται µέσα και έξω. Για να πιάσετε το αντικείµενο εργασίας σπρώχτε το κουµπί της µέγγενης προς τα εµπρς µέχρι η πλάκα της µέγγενης να έρθει σε επαφή µε το αντικείµενο εργασίας και χτυπήστε ελαφρά το παξιµάδι της µέγγενης στα δεξιά. Μετά γυρίστε το κουµπί της µέγγενης δεξιστροφα να ασφαλίσετε το αντικείµενο εργασίας. Το µέγιστο πλάτος αντικειµένου εργασίας που µπορεί να ασφαλιστεί απ την οριζντια µέγγενη είναι 200 χιλ. Οταν τοποθετείτε την οριζντια µέγγενη στην δεξιά πλευρά της βάσης, επίσης χρησιµοποιείστε τον υπο- φράκτη R για να ασφαλίσετε το αντικείµενο εργασίας πι σταθερά. Αναφερθείτε στο τµήµα “Υπο-φράκτης R” που περιγράφεται προηγουµένως για την τοποθέτηση του υπο-φράκτη R.

• Πάντοτε ρυθµίζετε το παξιµάδι µέγγενης στα δεξιά πλήρως ταν ασφαλίζετε το αντικείµενο εργασίας. Αµέλεια να το κάνετε µπορεί να έχει ως αποτέλεσµα ανεπαρκή ασφάλεια του αντικειµένου εργασίας. Αυτ µπορεί να προκαλέσει την εκτξευση του τεµαχίου εργασίας, ζηµιά στην λάµα ή να προκαλέσει την απώλεια ελέγχου, που µπορεί να έχει ως αποτέλεσµα ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.100 Θήκη (Εικ. 40) Οι συγκρατητές µπορούν να τοποθετηθούν σε οποιαδήποτε απ τις δύο πλευρές και είναι ένα βολικ µέσο για να κρατάνε τα αντικείµενα εργασίας οριζντια. Βάλτε τις ράβδους των συγκρατητών µέσα στις τρύπες στην βάση και ρυθµίστε το µήκος τους σύµφωνα µε το υπ συγκράτηση αντικείµενο εργασίας. Μετά σφίχτε τους συγκρατητές µε ασφάλεια µε τις βίδες.

• Πάντοτε υποστηρίζετε το επίπεδο µακρυών αντικειµένων εργασίας µε την πάνω επιφάνεια της περιστροφικής βάσης για ακριβείς κοπές και για να αποφύγετε επικίνδυνη απώλεια ελέγχου του

• Πριν απ την χρήση, βεβαιώνεστε τι έχετε ελευθερώσει την λαβή απ την χαµηλωµένη θέση τραβώντας τον ανασταλτικ πείρο.

• Βεβαιώνεστε τι η λάµα δεν κάνει επαφή µε το αντικείµενο εργασίας, κλπ. πριν ανάψετε τον

• Μην εξασκήσετε υπερβολική πίεση στην λαβή κατά το κψιµο. Υπερβολική πίεση µπορεί να έχει ως αποτέλεσµα υπερφρτωση του κινητήρα και/ ή µειωµένη επάρκεια κοπής. Πατήστε προς τα κάτω την λαβή µε τση δύναµη ση είναι απαραίτητηγια λείο κψιµο και χωρίς σηµαντική µείωση στην ταχύτητα της λάµας.

• Απαλά πατήστε την λαβή να εκτελέσετε την κοπή. Εάν η λαβή πατηθεί κάτω µε δύναµη, ή εάν πλάγια δύναµη εξασκηθεί, η λάµα θα δονείται και θα αφήνει ένα σηµάδι (σηµάδι πριονιού) στο αντικείµενο εργασίας και η ακρίβεια της κοπής θα

• Κατά τη διάρκεια της ολισθαίνουσας κοπής, µαλακά σπρώξτε τη κινητή βάση προς το φράκτη οδηγ χωρίς να σταµατήσετε. Αν η κίνηση της κινητής βάσης σταµατήσει κατά τη διάρκεια του κοψίµατος, ένα σηµάδι θα δηµιουργηθεί στο αντικείµενο εργασίας και η ακρίβεια της κοπής θα

1. Κψιµο µε πίεση (κοπή µικρών αντικειµένων

εργασίας) (Εικ. 41) Αντικείµενα εργαίας µέχρι 91 χιλ. σε ύψος και 70 χιλ. σε πλάτος µπορούν να κοπούν µε τον ακλουθο τρπο. Σπρώχτε την κινητή βάση πλήρως προς τον φράκτη οδηγ και σφίχτε το κουµπί δεξιστροφα να ασφαλίσετε την κινητή βάση. Στερεώστε το αντικείµενο εργασίας µε τη µέγγενη. Ανάψτε το εργαλείο χωρίς η λάµα να κάνει καµµιά επαφή και περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα πριν την χαµηλώσετε. Μετά χαµηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση για να κψετε το τεµάχιο εργασίας. eταν η κοπή ολοκληρωθεί, σβήσετε το µηχάνηµα και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επιστρέψετε τη λάµα στην πλήρως υψωµένη θέση της.

• Σφίχτε σταθερά το κουµπί δεξιστροφα ώστε η κινητή βάση να µη µετακινηθεί κατά την λειτουργία. Ανεπαρκές σφίξιµο µπορεί να προκαλέσει ξαφνικ οπισθοκλώτσηµα της λάµας. Πιθανς σοβαρς ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ µπορεί να προκληθεί.

2. Ολισθητική κοπή (σπρώχτε) (κοπή µεγάλων

αντικειµένων ) (Εικ. 42) Χαλαρώστε το κουµπί αριστερστροφα έτσι ώστε η κινητή βάση µπορεί να γλυστράει ελεύθερα. Ασφαλίστε το αντικείµενο εργασίας µε την µέγγενη. Τραβήχτε την κινητή βάση προς το µέρος σας πλήρως. Ανάψτε το εργαλείο χωρίς η λάµα να κάνει επαφή και περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα. Πατήστε κάτω τη βάση και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΚΤΗ Ο∆ΗΓΟ ΚΑΙ ∆ΙΑ ΜΕΣΟΥ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΕΡΓΑΣΙΑΣ. Οταν η κοπή ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επαναφέρετε την λάµα στην πλήρως ανυψωµένη της θέση.

• Οταν εκτελείτε την ολισθητική κοπή, ΠΡΩΤΑ ΤΡΑΒΗΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟ ΜΕΡΟΣ ΣΑΣ ΠΛΗΡΩΣ και πατήστε κάτω την λαβή στην πλήρως χαµηλωµένη θέση, µετά ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ Ο∆ΗΓΟ. ΠΟΤΕ ΜΗΝ ΑΡΧΙΣΕΤΕ ΤΗΝ ΚΟΠΗ ΧΩΡΙΣ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΛΗΡΩΣ ΤΡΑΒΗΓΜΕΝΗ ΠΡΟΣ ΤΑ ΕΣΑΣ. Εάν εκτελέσετε την ολισθητική κοπή χωρίς να τραβήξετε την κινητή βάση εντελώς ή εάν εκτελέσετε την ολισθητική κοπή κατά την δική σας διεύθυνση, η λάµα µπορεί να οπισθοκλωτσήσει ξαφνικά µε δυναττητα πρκλησης σοβαρού ΠΡΟΣΩΠΙΚΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ.

• Ποτέ µην εκτελείτε την ολισθητική κοπή µε την λαβή κλειδωµένη στην χαµηλωµένη θέση πατώντας τον πείρο αναστολής.

• Ποτέ µη χαλαρώνετε το κουµπί το οποίο ασφαλίζει την κινητή βάση ενώ η λάµα περιστρέφεται. Αυτ µπορεί να προκαλέσει σοβαρ τραυµατισµ.

Αναφερθείτε στο προηγούµενο εδάφιο “Ρύθµιση της γωνίας λοξτµησης”.

4. Κωνική κοπή (Εικ. 43)

Χαλαρώστε τον µοχλ και γείρετε την λάµα πριονιού για να ρυθµίσετε την κωνική γωνία (Αναφερθείτε στο προηγούµενο εδάφιο “Ρύθµιση της κωνικής γωνίας”). Βεβαιωθείτε τι ξανασφίγγετε τον µοχλ σταθερά για να ασφαλίσετε την επιλεγµένη κωνική γωνία µε ασφάλεια. Ασφαλίστε το αντικείµενο εργασίας µε µιά µέγγενη. Βεβαιωθείτε τι η κινητή βάση είναι τραβηγµένη σο πάει πίσω προς τον χειριστή. Ανάψτε το εργαλείο χωρίς η λάµα να κάνει επαφή και περιµένετε µέχρι η λάµα να αποκτήσει πλήρη ταχύτητα. Μετά απαλά χαµηλώστε την λαβή στην πλήρως χαµηλωµένη θέση, ενώ εφαρµζετε πίεση παράλληλα προς την λάµα και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ Ο∆ΗΓΟ ΝΑ ΚΟΨΕΙ ΤΟ ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΑΣ. Οταν η κοπή ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επαναφέρετε την λάµα στην πλήρως ανυψωµένη της θέση.101

• Πάντοτε βεβαιώνεστε τι η λάµα θα κινηθεί προς τα κάτω προς κωνική διεύθυνση κατά τη διάρκεια µιάς κωνικής κοπής. Κρατάτε τα χέρια σας µακρυά απ την τροχιά της λάµας πριονιού.

• Κατά την διάρκεια µιάς κωνικής κοπής, µπορεί να δηµιουργηθεί µιά κατάσταση που το κοµµάτι που κπηκε θα καθήσει πάνω στην πλευρά της λάµας. Εάν η λάµα υψωθεί ενώ η λάµα ακµη γυρίζει, το αντικείµενο µπορεί να πιαστεί απ την λάµα, προκαλώντας σκορπισµ τεµαχιδίων το οποίο είνει επικίνδυνο. Η λάµα πρέπει να σηκώνεται ΜΟΝΟ αφού έχει σταµατήσει τελείως.

• Οταν πατάτε κάτω τη χειρολαβή, εφαρµστε πίεση παράλληλα της λάµας. Αν µια δύναµη εφαρµοστεί κάθετα στην περιστροφική βάση ή αν η διεύθυνση της πίεσης αλλάξει κατά την διάρκεια της κοπής, η ακρίβεια της κοπής θα ελαττωθεί.

• Πάντοτε τοποθετείτε τον υπο-φράκτη στην αριστερή θέση ταν εκτελείτε αριστερές κωνικές

Σύνθετη κοπή είναι η διαδικασία κατά την οποία µιά κωνική γωνία γίνεται την ίδια στιγµή που µιά λοξή γωνία κβεται στο αντικείµενο εργασίας. Σύνθετη κοπή µπορεί να γίνει στην γωνία που φαίνεται στον

Στην λοξή γωνία των 45° αριστερά και δεξιά και κωνική γωνία των 45° αριστερά µπορούν να κοπούν αντικείµενα εργασίας διαστάσεων έως 50 χιλ ύψους και 200 χιλ πλάτους. Στην λοξή γωνία των 45° δεξιά και κωνική γωνία των 45° αριστερά µπορούν να κοπούν αντικείµενα εργασίας διαστάσεων έως 50 χιλ ύψους και 215 χιλ

Σε λοξή γωνία αριστερά και δεξία 45° και δεξιά κωνική γωνία 45°, αντικειµενα εργασίας µέχρι 31 χιλ ύψους και 215 χιλ πλάτους µπορούν να κοπούν. Οταν εκτελείτε σύνθετη κοπή, αναφερθείτε στις εξηγήσεις των εδαφίων «Κψιµο µε πίεση», «Ολισθητική κοπή», «Λοξή κοπή», «Κωνική κοπή».

6. Κοπή εκβολών αλουµινίου

Οταν ασφαλίζετε εκβολές αλουµινίου, χρησιµοποιείτε τάκους υποστήριξης ή κοµµάτια άχρηστα πως φαίνεται στην Εικ. 44 για να αποφύγετε παραµρφωση του αλουµινίου. Χρησιµοποιείτε ένα λιπαντικ κοπής ταν κβετε µιά εκβολή αλουµινίου για να εµποδίσετε τον σχηµατισµ υλικού αλουµινίου στην λάµα.

• Ποτέ µην επιχειρήσετε να κψετε παχειές ή στρογγυλές εκβολές αλουµινίου. Παχειές εκβολές αλουµινίου µπορεί να σκορπίσουν κατά την διάρκεια της εργασίας και στρογγυλές εκβολές αλουµινίου δεν µπορούν να ασφαλιστούν σταθερά µε το εργαλείο αυτ. (Εικ. 45)

7. Κοπή αυλακώσεων (Εικ. 46)

Ενας τύπος κοπής τοίχου µπορεί να γίνει προχωρώντας ως εξής: Ρυθµίστε την θέση του χαµηλτερου ορίου της λάµας χρησιµοποιώντας την ρυθµιστική βίδα και τον βραχίονα αναστολής να περιορίσετε το βάθος κοπής της λάµας. Αναφερθείτε στο τµήµα “Βραχίονας αναστολής” που περιγράφηκε προηγουµένως. Αφού ρυθµίσετε την θέση κατωτέρου ορίου της λάµας, κοψτε παράλληλες αυλακώσεις κατά το πλάτος του αντικειµένου εργασίας χρησιµοποιώντας µιά ολισθητική (σπρωχτή) κοπή πως φαίνεται στην εικνα. Μετά αφαιρέστε το υλικ µεταξύ των αυλακώσεων του αντικειµένου εργασίας µε ένα σκαρπέλο. Μην επιχειρήσετε να εκτελέσετε αυτ τον τύπο κοπής χρησιµοποιώντας πλατειές λάµες ή µε µιά λάµα τοίχου. Πιθανή απώλεια ελέγχου και τραυµατισµς µπορεί να

• Βεβαιωθείτε τι επαναφέρετε τον βραχίονα αναστολής στην αρχική θέση ταν εκτελείτε οτιδήποτε άλλο εκτς κοπή αυλακώσεων. Μεταφορά εργαλείου Βεβαιωθείτε τι το εργαλείο είναι αποσυνδεδεµένο. Ασφαλίστε την λάµα σε κωνική γωνία 0° και την περιστροφική βάση σε δεξιά λοξή γωνία πλήρως. Χαµηλώστε την λαβή εντελώς και κλειδώστε την στην χαµηλωµένη θέση σπρώχνοντας µέσα τον πείρο αναστολής. (Εικ. 47) Μεταφέρετε το εργαλείο κρατώντας και τις δύο πλευρές της βάσης του εργαλείου πως φαίνεται στην εικνα. Εάν αφαιρέσετε τους συγκρατητήρες, σάκο σκνης, κλπ., µπορείτε να µεταφέρετε το εργαλείο πολύ ευκολτερα. (Εικ. 48)

• Πάντοτε ασφαλίζετε λα τα κινούµενα τµήµατα πριν µεταφέρετε το εργαλείο.

• Ο πείρος αναστολής είναι για µεταφορά και αποθήκευση µνο και χι για εργασίες κοπής.

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν επιχειρήσετε να κάνετε επιθεώρηση ή συντήρηση. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πάντοτε επιβεβαιώνετε τι η λάµα είναι ακονισµένη και καθαρή για την καλύτερη και ασφαλέστερη απδοση. Ρύθµιση της γωνίας κοπής Αυτ το εργαλείο είναι προσεκτικά ρυθµισµένο και ευθυγραµµισµένο στο εργοστάσιο, αλλά σκληρή χρήση µπορεί να έχει επηρεάσει την ευθυγράµµιση. Εάν το εργαλείο σας δεν είναι ευθυγραµµισµένο κατάλληλα, εκτελέστε τα ακλουθα: Λοξή γωνία Κωνική γωνία Αριστερά 0° – 47°, ∆εξιά 0° – 45° Αριστερά και ∆εξιά 0° – 45° ∆εξιά 52° Αριστερά 0° – 40° και ∆εξιά 0° – 45°102

Σπρώξετε τη κινητή βάση προς τον οδηγ φράκτη και σφίξετε το κοµβίο για να στερεώσετε τη κινητή

Χαλαρώστε την λαβή που ασφαλίζει την περιστροφιή βάση. Γυρίστε την περιστροφική βάση έτσι ώστε ο δείκτης δείχνει στις 0° στην λοξή κλίµακα. Μετά γυρίστε την περιστροφική βάση ελαφρά δεξιστροφα και αριστερστροφα να τοποθετήσετε την περιστροφική βάση στξην λοξή εγκοπή των 0°. (Αφήστε το πως είναι εάν ο δείκτης δεν δείχνει στις 0°.) Χαλαρώστε τα εξάγωνα µπουλνια που ασφαλίζουν τον φράχτη οδηγ χρησιµοποιώντας το κοίλο κλειδί. (Εικ. 49) Χαµηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας µέσα τον ανασταλκτικ πείρο. Τετραγωνίστε την πλευρά της λάµας µε την ψη του φράκτη οδηγού χρησιµοποιώντας ένα τριγωνικ καννα, τετράγωνικ καννα, κλπ. Μετά σφίχτε µε ασφάλεια τα εξάγωνα µπουλνια στον φράχτη οδηγ στην σειρά απ την δεξιά πλευρά. (Εικ. 50) Βεβαιωθείτε τι ο δείκτης δείχνει στις 0° στην λοξή κλίµακα. Εάν ο δείκτης δεν δείχνει στις 0° χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθµίστε τον δείκτη έτσι ώστε να δείχνει στις 0°. (Εικ. 51)

Σπρώχτε την κινητή βάση προς τον φράκτη οδηγ και σφίχτε το κουµπί να ασφαλίσετε την κινητή βάση. Χαµηλώστε την λαβή πλήρως και κλειδώστε την στην χαµηλωµένη θέση σπρώχνοντας µέσα τον πείρο αναστολής. Χαλαρώστε το µοχλ στο πίσω µέρος της µηχανής. Βεβαιωθείτε τι ο βραχίονας είναι κλειδωµένος. (Εικ. 52) Γυρίστε το εξαγ. µπουλνι στην αριστερή πλευρά του βραχίονα δύο ή τρεις περιστροφές αριστερστροφα. Γυρίστε το εξαγ. µπουλνι στην δεξιά πλευρά του βραχίονα δύο ή τρείς περιστροφές αριστερστροφα για να κλίνετε τη λάµα προς τα αριστερά. (Εικ. 53) Προσεκτικά τετραγωνίσετε την πλευρά της λάµας µε την πάνω επιφάνεια της περιστροφικής βάσης χρησιµοποιώντας ένα τριγωνικ χάρακα, ένα τετράγωνο, κ.λ.π. γυρίζοντας το εξαγ. µπουλνι στη δεξιά πλευρά του βραχίονα δεξιστροφα. Γυρίστε το εξαγ. µπουλνι στην αριστερή πλευρά του βραχίονα δεξιστροφα σο µπορεί να πάει. Μετά σφίξετε το µοχλ γερά. (Εικ. 54) Βεβαιωθείτε τι και οι δύο δείκτες πάνω στο βραχίονα δείχνουν στο 0° στην κωνική κλίµακα στο στήριγµα του βραχίονα. Αν δεν δείχνουν στο 0°, χαλαρώστε τις βίδες που στερεώνουν τους δείκτες και ρυθµίσετέ τους ώστε να δείχνουν στο 0°. (Εικ. 55)

2) Κωνική γωνία 45° (Εικ. 56)

Pυθµίστε την κωνική γωνία 45° µνο αφού εκτελέσετε ρύθµιση κωνικής γωνίας 0°. Για να ρυθµίστε την αριστερή κωνική γωνία 45°, χαλαρώστε τον µοχλ και γείρετε την λάµα στα αριστερά πλήρως. Βεβαιωθείτε τι ο δείκτης στον βραχίονα δείχνει στις 45° στη κωνική κλίµακα στην θήκη του βραχίονα. Εάν ο δείκτης δεν δείχνει 45°, γυρίστε το ρυθµιστικ µπουλνι της αριστερής 45° κωνικής γωνίας στην πλευρά της θήκης του βραχίονα µέχρι ο δείκτης να δείχνει 45°. Για να ρυθµίσετε κωνική γωνία 45°, εκτελέστε την ίδια διαδικασία που περιγράφεται

Ρύθµιση για απαλή λειτουργία κωνικής κοπής (Εικ. 57) Το εξαγ. παξιµάδι ασφαλείας που κρατάει µαζί το βραχίονα και το στήριγµα του βραχίονα έχει ρυθµιστεί απ το εργοστάσιο για να εξασφαλίσει απαλή λειτουργία κωνικής κοπής και να εγγυηθεί ακρίβεια στο κψιµο. Μην το πειράξετε. Αν η σύνδεση µεταξύ του βραχίονα και του στήριγµατος του βραχίονα χαλαρώσει σφίξετε το εξαγ. παξιµάδι ασφαλείας χρησιµοποιώντας ένα κλειδί. Ρύθµιση της θέσης της γραµµής λέιζερ (Εικ. 58 και 59) Μνο για το µοντέλο LS1013L, LS1013FL ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Καθώς το εργαλείο είναι συνδεδεµένο ταν ρυθµίζετε την θέση της γραµµής λέιζερ, προσέχετε πολύ ιδιαίτερα στην λειτουργία του διακπτη. Το τυχαία τράβηγµα τη σκανδάλης διακπτη θα προκαλέσει τυχαίο ξεκίνηµα του εργαλείου και προσωπικ τραυµατισµ.

• Ποτέ µη κυττάτε µέσα στην ακτίνα λέιζερ απευθείας. Απευθείας κύτταγµα της ακτίνας λέιζερ θα προκαλέσει ζηµιά στα µάτια σας.

• Ποτέ µην προκαλέσετε κτύπηµα ή κρούση στο εργαλείο. Κτύπηµα ή κρούση µπορεί να έχει ως αποτέλεσµα εσφαλµένη θέση της γραµµής λέιζερ, ζηµιά στο τµήµα εκποµπής της ακτίνας λέιζερ ή µείωση της ζωής του εργαλείου. Οταν ρυθµίζετε η γραµµή λέιζερ εµφανίζεται στην αριστερή πλευρά της λάµας πριονιού 1 Βιδώστε για να αλλάξετε το κινητ πεδίο της ρυθµιστικής βίδας 2 Ρυθµιστική βίδα 3 Εξάγωνο κλειδί 4 Γραµµή λέιζερ 5 Λάµα πριονιού

Οταν ρυθµίζετε η γραµµή λέιζερ εµφανίζεται στην δεξιά πλευρά της λάµας πριονιού 1 Βιδώστε για να αλλάξετε το κινητ πεδίο της ρυθµιστικής βίδας 2 Λάµα πριονιού 3 Γραµµή λέιζερ Και για τις δύο ρυθµίσεις κάντε τα εξής:

1. Βεβαιωθείτε τι το εγαλείο είναι

2. Τραβήχτε την γραµµή κοπής στο τεµάχιο

εργασίας και τοποθετήστε το στο περιστροφικ τραπέζι. Αυτή την φορά, µην ασφαλίσετε το τεµάχιο εργασίας µε µιά µέγγενη ή παρµοια συσκευή ασφάλειας.

3. Κατεβάστε την λάµα χαµηλώνοντας την λαβή

και ελέγξτε να δείτε που είναι η γραµµή κοπής και η θέση της λάµας πριονιού. (Αποφασίστε ποιά θέση θα κψετε στην γραµµή κοπής.)

4. Αφού αποφασίσετε την θέση που θα κοπεί,

γυρίστε την λαβή στην αρχική της θέση. Ασφαλίστε το τεµάχιο εργασίας µε την κατακρυφη µέγγενη χωρίς να µετακινήσετε το τεµάχιο εργασίας απ την προελεγµένη θέση.

5. Συνδέστε το εργαλείο και ανάψτε τον διακπτη

6. Ρυθµίστε τη θέση της γραµµής λέιζερ ως εξής:

Η θέση της γραµµής λέιζερ µπορεί να αλλαχθεί καθώς το κινητ πεδίο της ρυθµιστικής βίδας του λέιζερ αλλάζει γυρίζοντας δύο βίδες µε ένα εξάγωνο κλειδί. (Το κινητ πεδίο της γραµµής λέιζερ είναι εργοστασιακά ρυθµισµένο σε 1 χιλ απ την πλευρική επιφάνεια της λάµας.) Για να µετακινήσετε το κινητ πεδίο της γραµµής λέιζερ µακρύτερα απ την πλευρική επιφάνεια της λάµας, γυρίστε τις δύο βίδες αριστερστροφα αφού χαλαρώσετε την ρυθµιστική βίδα. Γυρίστε αυτές τις δύο βίδες δεξιστροφα για να το µετακινήσετε πιο κοντά στην πλευρική επιφάνεια της λάµας αφού χαλαρώσετε την ρυθµιστική βίδα. Ανατρέξτε στο εδάφιο µε τίτλο “Ενέργεια γραµµής λέιζερ” και ρυθµίστε την ρυθµιστική βίδα έτσι ώστε η γραµµή κοπής στο τεµάχιο εργασία σας ευθυγραµµίζεται µε την γραµµή λέιζερ.

• Ελέγχετε την θέση της γραµµής λέιζερ τακτικά για

• Επισκευάζετε το εργαλείο σε εξουσιοδοτηµένο κέντρο Μάκιτα για οποιαδήποτε πρβληµα στην µονάδα λέιζερ. Καθάρισµα των φακών της λάµπας λέιζερ (Εικ. 60 και 61) Μνο για το µοντέλο LS1013L, LS1013FL Εάν οι φακοί του φωτς λέιζερ ρυπανθούν ή πριονσκονη κολλήσει σ’ αυτ µε τέτοιο τρπο ώστε η γραµµή λέιζερ δεν είναι εύκολα ορατή, αποσυνδέστε το πρινι και αφαιρέστε και καθαρίστε τους φακούς του φωτς λέιζερ προσεκτικά µε ένα νωπ, µαλακ ύφασµα. Μη χρησιµοποιήσετε διαλύτες ή απορρυπαντικά µε βάση το πετρέλαιο στους φακούς. Για να αφαιρέσετε τους φακούς του φωτς λέιζερ, αφαιρέστε την λάµα πριονιού πριν αφαιρέσετε τους φακούς σύµφωνα µε τις οδηγίες στο εδάφιο “Τοποθέτηση ή αφαίρεση της λάµας πριονιού”. Χαλαρώστε αλλά µην αφαιρέσετε την βίδα που ασφαλίζει τους φακούς χρησιµοποιώντας ένα κατσαβίδι. Τραβήξτε έξω τους φακούς πως φαίνεται στην εικνα.

• Εάν οι φακοί δεν βγαίνουν έξω, χαλαρώστε την βίδα περισστερο και τραβήχτε πάλι τους φακούς έξω χωρίς να αφαιρέσετε την βίδα. Αντικατάσταση σωλήνα φθορισµουύ (Εικ. 62) Μνο για το µοντέλο LS1013F, LS1013FL

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν αντικαταστήσετε τον σωλήνα φθορίου.

• Μην εφαρµζετε δύναµη, χτύπηµα ή γρατσουνίσετε ένα σωλήνα φθορισµού, γιατί µπορεί να σπάσει το γθαλί του σωλήνα φθορισµού µε αποτέλεσµα να τραυµατίσει εσάς ή τους γύρω

• Αφήνετε ένα σωλήνα φθορισµού γιά λίγο αµέσως µετά τη χρήση και µετά κάνετε αντικατάσταση. ∆ιαφορετικά µπορεί να σας προκαλέσει

Αφαιρέστε τις βίδες, που ασφαλίζουν το κουτί λάµπας για το φως. Τραβήχτε έξω το κουτί λάµπας σπρώχνοντας ελαφρά το επάνω µέρος της πως φαίνεται στην εικονογράφηση στην Εικ. 62. Τραβήχτε έξω τον σωλήνα φθορισµού και µετά αντικαταστήστε τον µε έναν καινούργιο Μάκιτα. Αντικατάσταση ψηκτρών άνθρακα (Εικ. 63 και 64) Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακα τακτικά. Αντικαθιστάτε τις ταν έχουν φθαρεί στο σηµάδι ορίου. Κρατάτε τις ψήκτρες άνθρακα καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτχρονα. Χρησιµοποιείτε µνο ταυτσηµες ψήκτρες άνθρακα. Χρησιµοποιείτε ένα κατσαβίδι για να αφαιρέσετε τα καπάκια των ψηκτρών άνθρακα. Βγάλτε τις φθαρµένες ψήκτρες άνθρακα, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια των ψηκτρών άνθρακα.

• Μετά την χρήση, σφουγγίστε τα τεµαχίδια και την σκνη που είναι κολληµένα στο εργαλείο µε ένα πανί ή κάτι παρµοιο. Κρατείστε τον προφυλακτήρα λάµας καθαρά σύµφωνα µε τις οδηγίες στο προηγούµενως καλυφθέν τµήµα µε τίτλο “Προφυλακτήρας λάµας”. Λιπαίνετε τα µέρη που γλυστρούν µε µηχανικ έλαιο για να µην οξειδωθούν.

• Οταν αποθηκεύετε το µηχάνηµα, τραβήξετε τη κινητή βάση πλήρως προς το µέρος σας έτσι ώστε η ολισθαίνουσα ράβδος να έχει µπεί καλά µέσα στη περιστροφική βάση. Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθµιση πρέπει να εκτελούνται απ Εξουσιοδοτηµένα Κέντρα Σερβις της Μάκιτα, πάντοτε µε χρήση ανταλλακτικών Μάκιτα.

• Αυτά τα εξαρτήµατα ή προσαρτήµατα συνιστώνται για χρήση µε το εργαλείο Μάκιτα που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτηµάτων ή προσαρτηµάτων µπορεί να προκαλέσει κίνδυνο τραυµατισµού σε άτοµα. Χρησιµοποιείτε τα εξαρτήµατα ή προσαρτήµατα µνο για την χρήση που προορίζονται. Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισστερες πληροφορίες σε σχέση µε αυτά τα εξαρτήµατα, αποτανθείτε στο τοπικ σας κέντρο εξυπηρέτησης Μάκιτα.

• Λάµες πριονιού µε άκρα απ ατσάλι & καρβίδιο

• Σύνολο µέγγενης (Οριζντια µέγγενη)

• Κουµπί κλειδώµατος-εκτς (2 τµχ)

• Σωλήνας φθορισµού (Για LS1013F/LS1013FL)

• Εξάγωνο κλειδί (Για LS1013L/LS1013FL)105

Disse værdier er beregnet i overensstemmelse med EN61029. Μνο για χώρες της Ευρώπης Θρυβος και κραδασµς Οι τυπικές A-µετρούµενες εντάσεις ήχου είναι πίεση ήχου: 88 dB (A) δύναµη του ήχου: 101 dB (A) Η Αβεβαιτητα είναι 3 dB (A). – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s

Αυτές οι τιµές έχουν σηµειωθεί σύµφωνα µε το EN61029. PORTUGUÊS DANSK
