BRUGSANVISNING LS1013FL MAKITA

• Af hensyn til vort løbende udviklingsprogram forbeholdes ret til ændring af specifikationer uden varsel.

• Bemærk: Tekniske data kan variere fra land til land. Geringsvinkel Kipvinkel 45° (venstre) 0° 45° (højre) 0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm 45° (venstre og højre) (venstre) 50 mm x 200 mm (højre) 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm 52° (højre) — 91 mm x 190 mm —85 Tilsigtet anvendelse Denne maskine er beregnet til udførelse af præcis lige afkortning og geringsskæring i træ. Ved brug af pas- sende savklinger kan der også saves i aluminium. Netspænding Maskinen må kun tilsluttes den netspænding, der er angivet på typeskiltet. Maskinen arbejder på enkeltfaset vekselspænding og er dobbeltisoleret iht. de europæiske normer og må derfor tilsluttes en stikkontakt uden jordtil- slutning. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medføl- gende Sikkerhedsforskrifter. YDERLIGERE SIKKERHEDSBESTEMMELSER FOR MASKINEN

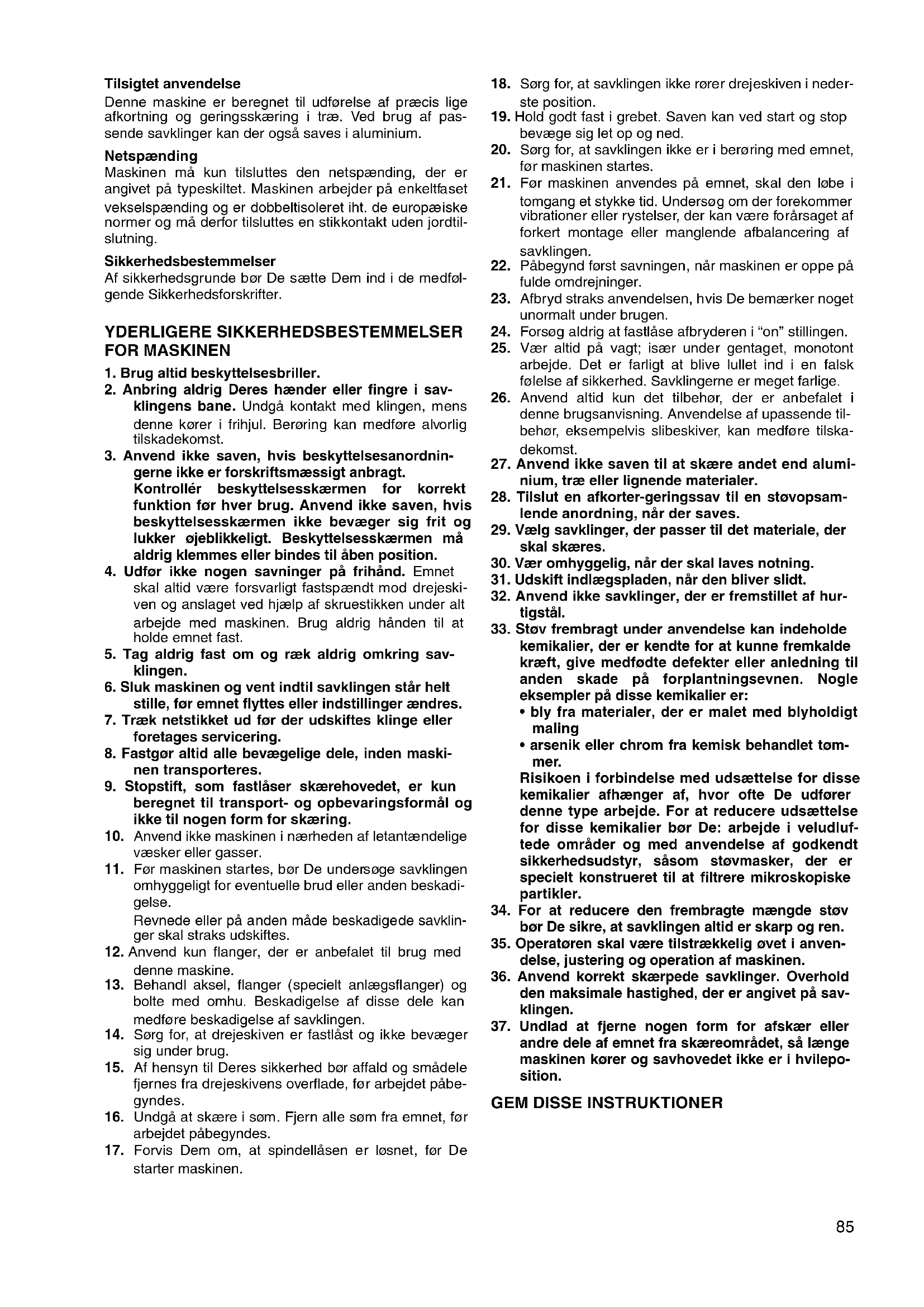

1. Brug altid beskyttelsesbriller.

2. Anbring aldrig Deres hænder eller fingre i sav-

klingens bane. Undgå kontakt med klingen, mens denne kører i frihjul. Berøring kan medføre alvorlig tilskadekomst.

3. Anvend ikke saven, hvis beskyttelsesanordnin-

gerne ikke er forskriftsmæssigt anbragt. Kontrollér beskyttelsesskærmen for korrekt funktion før hver brug. Anvend ikke saven, hvis beskyttelsesskærmen ikke bevæger sig frit og lukker øjeblikkeligt. Beskyttelsesskærmen må aldrig klemmes eller bindes til åben position.

4. Udfør ikke nogen savninger på frihånd. Emnet

skal altid være forsvarligt fastspændt mod drejeski- ven og anslaget ved hjælp af skruestikken under alt arbejde med maskinen. Brug aldrig hånden til at holde emnet fast.

5. Tag aldrig fast om og ræk aldrig omkring sav-

stille, før emnet flyttes eller indstillinger ændres.

7. Træk netstikket ud før der udskiftes klinge eller

foretages servicering.

8. Fastgør altid alle bevægelige dele, inden maski-

9. Stopstift, som fastlåser skærehovedet, er kun

beregnet til transport- og opbevaringsformål og ikke til nogen form for skæring.

10. Anvend ikke maskinen i nærheden af letantændelige

væsker eller gasser.

11. Før maskinen startes, bør De undersøge savklingen

omhyggeligt for eventuelle brud eller anden beskadi- gelse. Revnede eller på anden måde beskadigede savklin- ger skal straks udskiftes.

12. Anvend kun flanger, der er anbefalet til brug med

13. Behandl aksel, flanger (specielt anlægsflanger) og

bolte med omhu. Beskadigelse af disse dele kan medføre beskadigelse af savklingen.

14. Sørg for, at drejeskiven er fastlåst og ikke bevæger

15. Af hensyn til Deres sikkerhed bør affald og smådele

fjernes fra drejeskivens overflade, før arbejdet påbe- gyndes.

16. Undgå at skære i søm. Fjern alle søm fra emnet, før

arbejdet påbegyndes.

18. Sørg for, at savklingen ikke rører drejeskiven i neder-

bevæge sig let op og ned.

20. Sørg for, at savklingen ikke er i berøring med emnet,

før maskinen startes.

21. Før maskinen anvendes på emnet, skal den løbe i

tomgang et stykke tid. Undersøg om der forekommer vibrationer eller rystelser, der kan være forårsaget af forkert montage eller manglende afbalancering af savklingen.

22. Påbegynd først savningen, når maskinen er oppe på

23. Afbryd straks anvendelsen, hvis De bemærker noget

unormalt under brugen.

24. Forsøg aldrig at fastlåse afbryderen i “on” stillingen.

25. Vær altid på vagt; især under gentaget, monotont

arbejde. Det er farligt at blive lullet ind i en falsk følelse af sikkerhed. Savklingerne er meget farlige.

26. Anvend altid kun det tilbehør, der er anbefalet i

denne brugsanvisning. Anvendelse af upassende til- behør, eksempelvis slibeskiver, kan medføre tilska- dekomst.

27. Anvend ikke saven til at skære andet end alumi-

nium, træ eller lignende materialer.

29. Vælg savklinger, der passer til det materiale, der

30. Vær omhyggelig, når der skal laves notning.

31. Udskift indlægspladen, når den bliver slidt.

32. Anvend ikke savklinger, der er fremstillet af hur-

kemikalier, der er kendte for at kunne fremkalde kræft, give medfødte defekter eller anledning til anden skade på forplantningsevnen. Nogle eksempler på disse kemikalier er:

• bly fra materialer, der er malet med blyholdigt maling

• arsenik eller chrom fra kemisk behandlet tøm- mer. Risikoen i forbindelse med udsættelse for disse kemikalier afhænger af, hvor ofte De udfører denne type arbejde. For at reducere udsættelse for disse kemikalier bør De: arbejde i veludluf- tede områder og med anvendelse af godkendt sikkerhedsudstyr, såsom støvmasker, der er specielt konstrueret til at filtrere mikroskopiske partikler.

34. For at reducere den frembragte mængde støv

bør De sikre, at savklingen altid er skarp og ren.

35. Operatøren skal være tilstrækkelig øvet i anven-

delse, justering og operation af maskinen.

36. Anvend korrekt skærpede savklinger. Overhold

den maksimale hastighed, der er angivet på sav- klingen.

37. Undlad at fjerne nogen form for afskær eller

andre dele af emnet fra skæreområdet, så længe maskinen kører og savhovedet ikke er i hvilepo- sition.

GEM DISSE INSTRUKTIONER86

INSTALLATION Fastgørelse af saven på arbejdspladsen Ved forsendelse fra fabrik er håndtaget låst i nederste position med en befæstelsesstift. Udløs befæstelsesstif- ten ved at sænk håndtaget et en smule og trække i befæ- stelsesstiften. (Fig.1) Denne maskine skal fastgøres med fire bolte på et plant og stabilt underlag ved hjælp af bolthullerne i maskinens bund. Dette vil være med til at forebygge, at maskinen tipper og forårsager personskade. (Fig. 2) FUNKTIONSBESKRIVELSE FORSIGTIG:

• Kontroller altid, at maskinen er slået fra, og at netstikket er trukket ud, før der udføres justeringer eller funktioner kontrolleres på denne sav. Beskyttelsesskærm (Fig. 3 og 4) Når De sænker håndtaget, hæver beskyttelsesskærmen sig automatisk. Beskyttelsesskærmen vender tilbage til udgangspositionen, når savningen er færdig og håndta- get hæves. BESKYTTELSESSKÆRMEN MÅ ALDRIG SÆTTES UD AF FUNKTION OG FJEDEREN PÅ SKÆRMEN MÅ ALDRIG FJERNES. Deres egen sikkerheds interesse bør De altid holde beskyttelsesskærmen i forskriftsmæssig stand. Forstyr- relser i beskyttelsesskærmens gang bør straks afhjæl- pes. Kontrollér, at fjedrebelastningen fungerer og får skærmen til at gå på plads. BRUG ALDRIG MASKINEN

ER MEGET FARLIGT OG KAN GIVE ANLEDNING TIL ALVORLIG PERSONSKADE. Hvis den transparente beskyttelsesskærm bliver smud- sig, eller der sidder så meget savsmuld på den, at sav- klingen ikke længere kan ses tydeligt, skal De tage saven ud af forbindelse og rengøre beskyttelsesskærmen med en fugtig klud. Benyt ikke opløsningsmidler eller rengø- ringsmidler på petroleumsbasis på plasticskærmen. Hvis beskyttelsesskærmen bliver særlig tilsmudset, og der ikke kan ses tydeligt gennem skærmen, anvendes den medfølgende topnøgle til at løsne den sekskantbolt, der holder midterafskærmningen på plads. Løs sekskantbolten ved at dreje den mod uret og hæv beskyttelsesskærmen og midterafskærmningen. Med beskyttelsesskærmen anbragt på denne måde er det let- tere at udføre en mere effektiv rengøring. Når rengørin- gen er udført, udføres den beskrevne procedure i omvendt orden, og sekskantbolten spændes til. Fjern ikke den fjeder, der holder beskyttelsesskærmen. Hvis beskyttelsesskærmen bliver misfarvet med tiden, eller som følge af ultraviolet bestråling, bør De kontakte et Makita service center for at få en ny beskyttelsesskærm.

OMGÅ ELLER AFMONTER ALDRIG BESKYTTELSES-

SKÆRMEN. Placering af indlægsplade (Fig. 5 og 6) Denne maskine er udstyret med indlægsplader i drejeski- ven med det formål at minimere slitage på afslutningssi- den af en savning. Indlægspladerne er fra fabrikken indstillet således, at savklingen ikke kommer i kontakt med indlægspladerne. Indstil indlægspladerne inden bru- gen på følgende måde: Tag først maskinen ud af forbindelse. Løsn alle de skruer (2 hver i venstre og højre side), som fastholder indlægs- pladerne. Stram kun skruerne så meget, at indlægspla- derne stadig nemt kan fjernes med hånden. Sænk håndtaget helt og tryk stopstiften ind for at låse håndta- get i den nederste stilling. Løsn den knap, som fastholder skydestængerne. Indstil indlægspladerne således, at de lige netop berører siderne på klingetænderne. Stram de forreste skruer (stram ikke for meget). Skub slæden helt mod anslaget og indstil indlægspladerne således, at de lige netop berører siderne af klingetænderne. Stram de bageste skruer (stram ikke for meget). Frigør stopstiften, når indlægspladerne er indstillet, og hæv håndtaget. Stram derefter alle skruerne godt til. FORSIGTIG:

• Før og efter ændring af skråvinklen, skal indlægspla- derne altid indstilles som beskrevet herover. Sikring af maksimal skæredybde (Fig. 7 og 8) Tr æk netstikket ud før der foretages nogen justeringer. Denne maskine er fra fabrikkens side indstillet således, at den maksimale skæredybde opnås med en 255 mm savklinge. Når der monteres en ny savklinge, skal den nedre græn- seposition på klingen altid kontrolleres, og, såfremt det er påkrævet, justeres som følger: Tr æk først netstikket ud. Skub slæden helt mod anslaget og sænk håndtaget fuldstændigt. Anvende en topnøgle til at dreje justeringsbolten, indtil klingeperiferien stikker en smule længere ned end overfladen på drejeskiven på det sted, hvor fronten på anslaget møder overfladen på dre- jeskiven. Stadig med netstikket trukket ud, drejes savklingen med hånden, mens håndtaget holdes helt nede. Sørg for, at savklingen ikke berører nogen del af den nederste bund, når grebet er fuldt sænket. Genindstil om nødvendigt en smule. FORSIGTIG:

• Efter montering af en ny savklinge skal det altid sikres, at klingen ikke er i kontakt med nogen dele af den nedre bund, når håndtaget er fuldstændig sænket. Udfør altid dette med netstikket trukket ud. Stoparm (Fig. 9) Klingens nedre grænseposition kan nemt indstilles med stoparmen. For at indstille den, drejes stoparmen i pilens retning som vist på illustrationen. Indstil justeringsskruen således, at klingen stopper i den ønskede position, når håndtaget sænkes helt. Justering af geringssnit (Fig. 10) Løsn indstillingsgrebet ved at dreje det mod uret. Drej drejeskiven, mens låsearmen holdes nede. Med indstil- lingsgrebet indstiller De den ønskede vinkel, således at viseren står ud for den ønskede vinkel på vinkelskalaen. Indstillingsgrebet fastgøres ved at dreje med uret. FORSIGTIG:

• Når drejeskiven drejes, skal håndtaget været helt hævet.

• Efter ændring af geringssnitvinklen skal drejeskiven altid sikres ved at indstillingsgrebet spændes stramt til.87 Justering af skråvinklen (Fig. 11 og 12) For at justere vinklen ved skråsnit, løsnes håndtaget på bagsiden af maskinen i retningen mod uret. Frigør armen ved at trykke håndtaget relativt fast i den retning, savklin- gen skal kippes. Kip savklingen, indtil viseren peger mod den ønskede vinkel på skråsnitskalaen. Stram derefter håndtaget for at holde armen på plads. FORSIGTIG:

• Når savklingen hældes, skal håndtaget altid være helt hævet.

• Efter ændring af skråsnitvinklen skal håndtaget altid sikres ved at håndtaget spændes stramt til.

• Husk, når skråvinklerne ændres, at placere indlægs- pladerne korrekt som forklaret i afsnittet “Placering af indlægsplade”. Afbryderfunktion FORSIGTIG:

• Tryk ikke hårdt på afbryderkontakten, uden først at trykke aflåseknappen ind. Dette kan ødelægge afbry- derkontakten. For europæiske lande (Fig. 13) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en aflåseknap. Maski- nen startes ved at skubbe armen til venstre, trykke aflå- seknappen ind og derefter trykke på afbryderkontakten. Slip afbryderkontakten for at stoppe. For alle andre lande end europæiske (Fig. 14) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en aflåseknap. Start maskinen ved at trykke aflåseknappen ind og dernæst trykke på afbryderkontakten. Slip afbryderkontakten for at stoppe. ADVARSEL:

• Anvend ALDRIG maskinen, hvis afbryderkontakten ikke fungerer, som den skal. Enhver maskinen med en ikke-virkende afbryderkontakt er MEGET FARLIG, og skal repareres før yderligere anvendelse.

• Til sikring af Deres sikkerhed er denne maskine forsy- net med en aflåseknap, der forhindrer utilsigtet start af maskinen. Anvend ALDRIG maskinen, hvis den kører, når blot De trykker på afbryderkontakten, uden at der først er trykket på aflåseknappen. Indlevér maskinen til et Makita service center til reparation FØR yderligere anvendelse.

• De må ALDRIG tape låseknappen fast eller omgå aflå- seknappens formål og funktion. Tænd af lampen (Fig. 15 og 16) Gælder kun model LS1013F, LS1013FL FORSIGTIG:

• Denne lampe er ikke vandtæt. Vask ikke lampen med vand, og anvend den ikke på fugtige steder. Det kan medføre elektrisk stød.

• Berør ikke lampens linse, mens lampen er tændt, og umiddelbart efter at den slukkes, da linsen er meget varm. Berøring af den varme linse kan give forbræn- ding.

• Udsæt ikke lampen for voldsomme fysiske påvirknin- ger, da den kan blive beskadiget, eller dens levetid kan blive nedsat.

• Lad ikke lysstrålen falde direkte i øjnene. Det kan give øjensmerter eller øjenskader.

• Tildæk ikke lampen med klæde, karton, pap eller lig- nende materialer, mens lampen er tændt, da det kan blive årsag til brand. Tryk på den øvre del af afbryderen for at tænde lyset, og tryk på den nedre del for at slukke lyset. Flyt lampen for at oplyse et andet område. BEMÆRK:

• Benyt en tør klud til at tørre smuds af lampens linse. Undgå at ridse lampens linse, da det kan medføre reduceret lysstyrke. Indlægsplade (ekstraudstyr) (Fig. 17 og 18) FORSIGTIG:

• Når indlægspladen anvendes, skal der altid skæres med samme geringsvinkel.

• Hvis geringsvinklen ændres, skal der anvendes en anden indlægsplade.

• Anvend aldrig indlægsplade ved skråsnit. Hvis disse forskrifter ikke overholdes, vil indlægspladen splintres, hvilket kan medføre alvorlig tilskadekomst for maskinens bruger. Ved at anvende indlægspladen til 90° snit kan man skære i emnet på siden af anslaget (højden på emnet kan være op til 35 mm), uden at det splintres. Montér ind- lægspladen på anslaget med de to skruer, (Justér ansla- get og indlægspladen, således at endefladerne er i kontakt. Stram derefter skruerne til.) Anvendelse af laserstråler Gælder kun model LS1013L, LS1013FL FORSIGTIG:

• Se aldrig ind i laserstrålen. Direkte bestråling kan føre til øjenskader.

MENTER. KLASSE 2M LASERPRODUKT. For at aktivere laserstrålen, skal De trykke på den øver- ste del (I) af afbryderen. Tryk på den nederste del (O) for at afbryde. (Fig. 19) Laserlinien kan skiftes til enten venstre eller højre side af savklingen ved at man justerer skruen som vist herunder. (Fig. 20)

mod højre eller venstre så langt som den kan komme.

3. Stram justeringsskruen godt til i den psosition, hvor

den holder op med at glide. Laserlinien er på fabrikken indstillet således, at den er placeret indenfor 1 mm fra siden af klingens overflade (skæreposition). BEMÆRK:

• Hvis laserlinien er utydelig og næsten usynlig på grund af direkte sol i det indendørs eller udendørs vindue, skal der findes et nyt arbejdssted, som ikke er udsat for direkte sol.88 Indstilling af laserlinien (Fig. 21) Laserlinien kan flyttes til enten venstre eller højre side af klingen, alt efter skæremetoden. Vi henviser til forklarin- gen med overskriften “Anvendelse af laserstråler” angå- ende metoden til flytning. BEMÆRK:

• Anvend træanlæg mod anslaget, når skærelinien sæt- tes ud for laserlinien på siden af anslaget ved kombine- ret snit (skråvinkel 45 grader og geringsvinkel til højre 45 grader). A) Når den korrekte størrelse på venstre side af arbejdsstykket er opnået

• Flyt laserlinien til venstre side af klingen. B) Når den korrekte størrelse på højre side af arbejds- stykket er opnået

• Flyt laserlinien til højre side af klingen. Sæt skærelinien på arbejdsstykket på linie med laserlinien. SAMLING FORSIGTIG:

• Sørg altid for at maskinen er slukket og netstikket trukket ud, før der foretages noget arbejde på selve maskinen. Opbevaring af topnøgle (Fig. 22) Topnøglen opbevares som vist på illustrationen. Tag top- nøglen ud af nøgleholderen, når den skal anvendes. Sæt den tilbage i nøgleholderen, når den ikke skal anvendes mere. Montering og afmontering af savklingen FORSIGTIG:

• Sørg altid for at maskinen er slukket og netstikket truk- ket ud, før savklingen monteres eller afmonteres.

• Anvend kun den topnøgle, der er leveret af Makita til at montere eller afmontere savklingen. I modsat fald kan en for hård eller for let tilspænding af sekskantbolten forekomme. Dette kan medføre personskader. Lås håndtaget i den hævede position ved at trykke stop- stiften ind. (Fig. 23) For at afmontere savklingen anvendes topnøglen til at løsne den sekskantsbolt, der holder midterafdækningen, ved at dreje mod uret. Løft beskyttelsesskærmen og mid- terafdækningen. (Fig.24) Tryk på spindellåsen, således at savklingen ikke kan dreje, og løsn sekskantsbolten ved at dreje den med uret med topnøglen. Fjern derefter sekskantsbolten, den ydre flange og savklingen. (Fig. 25) For at montere savklingen sættes denne på spindlen, idet De forvisser Dem om, at pilens retning på savklingen stemmer overens med pilens retning på klingehuset. Montér den ydre flange og sekskantsbolten. Benyt deref- ter topnøglen til spænde sekskantsbolten (venstreskåret gevind) fast ved at dreje den mod uret, mens der trykkes på spindellåsen. (Fig.26) For alle lande undtagen europæiske lande FORSIGTIG:

• Den sorte ring med en ydre diameter på 25 mm og den sølvfarvede ring med en ydre diameter på 25,4 mm er monteret på fabrikken som vist på illustrationen. Når der anvendes en klinge med en huldiameter på 25 mm, skal den sølvfarvede ring erstattes med den sorte ring. Inden savklingen monteres på spindlen, bør det altid kontrolleres, at den korrekte ring, der passer til skaft- hullet i den savklinge, som De agter at anvende, er monteret mellem den indre og ydre flange. (Fig. 27) Gælder lande i Europa FORSIGTIG:

• Ringen med en udvendig diameter på 30 mm er monte- ret mellem den indre og ydre flange på fabrikken. Benyt derefter topnøglen til spænde sekskantsbolten fast ved at dreje den mod uret, mens der trykkes på spin- dellåsen. Sæt beskyttelsesskærmen og midterafdækningen på plads. Stram dernæst sekskantsbolten til med uret for at holde midterafdækningen på plads. Frigør håndtaget fra dets hævede position ved at trække i stopstiften. Sænk håndtaget for at sikre, at beskyttelsesskærmen bevæger sig korrekt. Sørg for, at spindellåsen er udløst, før det saves. (Fig. 28) Støvpose (ekstraudstyr) (Fig. 29) Anvendelse af støvposen giver et renere arbejdsmiljø og gør opsamling af støv nemmere. Støvposen sættes på ved at posens mundstykke sættes ind i støvtuden på klin- geholderen og posens åbning sættes over støvmund- stykket. Når støvposen er cirka halvt fyldt, tages den af maskinen og lukkeskinnen trækkes ud. Tøm støvposen og bank let på den, så de støvpartikler, der har samlet sig på de ind- vendige flader og som kan nedsætte effektiviteten af støvopsamlingen, fjernes. BEMÆRK:

• Hvis De tilslutter en Makita-støvsuger til denne maskine, kan en renere og mere effektiv udsugning opnås. Støvbeholder (ekstraudstyr) (Fig. 30, 31 og 32) Sæt støvbeholderen ind i støvmundstykket. Tøm støvbeholderen så hurtigt som muligt. For at tømme støvbeholderen, skal man åbne dækslet ved at trykke på knappen, hvorefter savsmuldet kan kas- seres. Sæt dækslet tilbage til dets udgangsstilling, så det fastlåses. Støvbeholderen kan nemt tages af ved at man trækker den udad, idet man drejer den i nærheden af støvmundstykket på maskinen. BEMÆRK:

• Hvis De slutter en Makita-støvsuger til denne maskine, kan en renere og mere effektiv udsugning opnås. FORSIGTIG:

• Tøm støvbeholderen, inden niveauet af opsamlet sav- smuld når cylinderdelen. Fastspænding af emnet ADVARSEL:

• Det er meget vigtigt altid at fastspænde emnet godt og stramt med skruestikken. Gøres det ikke, kan maskinen blive beskadiget og/eller emnet kan blive ødelagt. DER KAN OGSÅ SKE PERSONSKADE. Efter anvendelse af maskinen, MÅ savklingen IKKE hæves, før den er fuldstændig stoppet. FORSIGTIG:

• Ved skæring af lange emner bør der benyttes oplæg- gerforlængere, der har samme højde som drejeskivens overflade. Forlad Dem ikke udelukkende på den lod- rette og/eller vandrette skruestik ved fastspænding af emnet. Tynde materialer har en tendens til at bøje. Understøt et emne i hele dets længde, så det udgås at klingen klemmes fast med TILBAGESLAG som resultat. (Fig. 33)89 Hjælpeanslag Denne maskine er udstyret med et hjælpeanslag som normalt skal placeres som vist i Fig. 34. Men når der skal udføres venstre skråsnit, skal den sæt- tes til den venstre stilling som vist på Fig. 35. FORSIGTIG:

• Indstil altid hjælpeanslaget til den venstre position, som vist i Fig. 35, når der udføres skråsnit. Ellers vil det komme i kontakt med klingen eller en del af maskinen, hvilket kan medføre, at operatøren kommer alvorligt til skade. Hjælpeanslag R (medfølger ikke) (Fig. 36) Hjælpeanslaget R kan monteres på højre side af ansla- get. Sæt stængerne på hjælpeanslag R ind i hullerne i anslaget. Stram skruerne, som følger med hjælpeanslag R, for at fastspænde hjælpeanslag R. FORSIGTIG:

• Når der laves højre skråsnit, må man aldrig anvende hjælpeanslag R. Det vil komme i kontakt med klingen eller andre dele af maskinen, hvilket kan bevirke, at operatøren kommer til skade. Lodret skruestik (Fig. 37) Den lodrette skruestik kan monteres i to stillinger på enten venstre eller højre side af anslaget eller drejeski- ven. Sæt skruestangen ind i hullet på anslaget og stram skruen på bagsiden af anslaget til for at holde skruestan- gen på plads. Indstil skruearmen efter emnets tykkelse og form og fast- spænd den ved hjælp af vingeskruen. Hvis vingeskruen til fastspænding af skruearmen kommer i kontakt med anslaget, skal vingeskruen monteres på den modsatte side af skruearmen. Sørg for, at ingen del af maskinen kommer i kontakt med skruestikken, når håndtaget sæn- kes helt og slæden skubbes eller trækkes hele vejen. Hvis nogle dele berører skruestikken, bør skruearmen genindstilles. Tryk emnet fladt imod anslaget og drejeskiven. Justér emnet til den ønskede skråsnitsmarkering og fastgør det ved at stramme skrueknappen. FORSIGTIG:

• Emnet bør være helt fastspændt mod drejeskiven og anslaget med skruestikken under al arbejde. Vandret skruestik (ekstraudstyr) (Fig. 38 og 39) Den vandrette skruestik kan monteres enten på venstre eller højre side af bunden. Når der skal laves geringssnit på 15° eller mere, skal den vandrette skruestik monteres på den side, der vender modsat af den retning, som dre- jeskiven skal drejes. Ved at dreje møtrikken til venstre, frigøres skruestikken, og bevæger sig hurtigt ind og ud. Arbejdsemnet gribes ved at man trykker skrueknappen fremad, indtil skruepla- den kommer i kontakt med arbejdsemnet og drejer møtrikken til højre. Drej derefter skrueknappen med uret for at fastspænde arbejdsemnet. Den maksimale bredde på arbejdsemnet, der kan fast- spændes i den vandrette skruestik, er 200 mm. Når den vandrette skruestik monteres på højre side af bunden, skal man også anvende hjælpeanslaget R for at fastholde arbejdsemnet bedre. Vi henviser til afsnittet “Hjælpeanslag R” angående montering af hjælpeanslag

• Sæt altid møtrikken helt til højre, når arbejdsemnet fast- spændes. Forsømmelse af dette kan resultere i, at arbejdsemnet ikke fastspændes ordentligt. Dette kan igen bevirke, at arbejdsstykket slynges bort, hvilket kan beskadige klingen eller medføre, at man mister kontrol- len over maskinen. Dette kan resultere i PERSON- SKADE. Holdere (Fig. 40) Holderne kan monteres på begge sider, hvilket er ideelt til at holde arbejdsemnet vandret. Lad holderstængerne glide ind i hullerne i bunden og indstil deres længde i overensstemmelse med det arbejdsemne, som skal fast- holdes. Fastgør derefter holderne ordentligt med skrue- rne. FORSIGTIG:

• Understøt altid lange arbejdsemner, så de holdes i plan med oversiden af drejeskiven, så der opnås præcise snit og det ikke risikeres, at operatøren mister kontrol- len over maskinen. ANVENDELSE FORSIGTIG:

• Før betjening bør håndtaget altid frigøres fra den nederste stilling ved at man trækker i befæstelsesstif- ten.

• Sørg for at savklingen ikke berører emnet, el. lign. før maskinen startes.

• Læg ikke for meget tryk på håndtaget, når der saves. For kraftigt tryk kan resultere i overbelastning af moto- ren og/eller formindsket savekapacitet. Tryk kun hånd- taget ned med så meget kraft, som der kræves for at udføre ubesværet savning og uden at klingens hastig- hed reduceres ret meget.

• Tryk forsigtigt håndtaget ned for at udføre savningen. Hvis håndtaget trykkes ned med magt, eller hvis det udsættes for sidelæns tryk, vibrerer savklingen og efterlader mærker (savmærker) på emnet, ligesom sav- ningen ikke vil blive nøjagtig.

• Ved glidende snit skal slæden forsigtigt skubbes mod anslaget uden at stoppe. Hvis slæden stoppes under savningen, vil der komme et mærke på emnet og sav- ningen vil heller ikke være nøjagtig.

1. Savning ved tryk (små emner) (Fig. 41)

Emner op til 91 mm høje og 70 mm brede kan saves på følgende måde. Skub slæden helt mod anslaget og stram knappen i ret- ningen med uret for at fastspænde slæden. Spænd emnet fast med skruestikken. Tænd for maskinen, uden at klingen kommer i kontakt, og vent til klingen er kommet op på fulde omdrejninger, inden sænkning. Sænk deref- ter grebet til den helt sænkede position for at skære arbejdsstykket. Når snittet er afsluttet, slukkes maskinen hvorefter DE SKAL VENTE TIL SAVKLINGEN STÅR HELT STILLE før savhovedet bringes tilbage i dens øver- ste position. FORSIGTIG:

• Stram knappen godt til i retningen med uret, så slæden ikke flytter sig under arbejdet. Utilstrækkelig stramning kan forårsage uventet tilbageslag af klingen. Dette kan resultere i PERSONSKADE.90

2. Savning ved gliden (tryk) (skæring af brede

arbejdsemner) (Fig. 42) Løsn knappen mod uret, så slæden kan glide frit. Fast- spænd arbejdsemnet med skruestikken. Træk slæden helt imod dig. Tænd for maskinen, uden at klingen kom- mer i kontakt med emnet og vent, indtil klingen er kom- met op på fuld hastighed. Tryk håndtaget ned og TRYK

SLÆDEN MOD ANSLAGET OG GENNEM

ARBEJDSEMNET. Afbryd maskinen, når skæringen er færdig og VENT TIL SAVKLINGEN STÅR HELT STILLE, inden De sætter klingen tilbage til den øverste position. FORSIGTIG:

• Når der udføres savning ved gliden, skal De FØRST TRÆKKE SLÆDEN HELT IMOD DEM og trykke hånd- taget ned til den nederste position og derefter SKUBBE SLÆDEN MOD ANSLAGET. BEGYND ALDRIG SKÆ- RINGEN, HVIS SLÆDEN IKKE ER TRUKKET HELT IMOD DEM. Hvis De udfører savning uden at trække slæden helt imod Dem eller hvis De udfører skråsnittet i retningen mod Dem, kan der opstå uventet tilbageslag af savklingen med PERSONSKADE til følge.

• Udfør aldrig savning ved gliden med håndtaget låst i den nederste position ved at trykke på stopstiften.

Vi henviser til det tidligere afsnit “Justering af gerings- snit”.

4. Skråsnit (Fig. 43)

Løsn armen og vip savklingen for at indstille vinklen til skråsnit. (Se det tidligere afsnit “Justering af skråvink- len”). Sørg for at spænde armen godt fast igen, så skrås- nitvinklen ikke ændrer sig. Fastspænd arbejdsemnet i skruestikken. Tænd for maskinen, uden af savklingen berører arbejdsemnet og vent, til klingen har nået fulde omdrejninger. Sænk derefter forsigtigt håndtaget til den laveste position, mens der lægges tryk parallelt med sav- klingen og SKUB SLÆDEN MOD ANSLAGET FOR AT SKÆRE ARBEJDSEMNET. Når snittet er afsluttet, skal De slukke for maskinen og VENTE TIL SAVKLINGEN STÅR HELT STILLE, før savklingen bringes tilbage til dens øverste position. FORSIGTIG:

• Sørg altid for, at klingen bevæger sig ned i skråsnittes retning, når der udføres skråsnit. Hold hænderne væk fra savklingens bane.

• Når der udføres skråsnit, kan der opstå en situation, hvor det afskårne stykke hviler mod siden af savklin- gen. Hvis savklingen løftes, mens den stadig roterer, kan dette fraskær blive fanget i savklingen, og små stykker fraskær kan blive slynget væk, hvilket er meget farligt. Savklingen MÅ KUN løftes forsigtigt, efter at sav- klingen står fuldstændig stille.

• Når håndtaget trykkes ned, skal dette gøres samtidig med at savklingen trykkes ned. Hvis der bruges magt lodret på drejeskiven eller hvis trykket ændres under bearbejdningen, bliver det udførte arbejde ikke nøjag- tigt.

• Indstil altid hjælpeanslaget til den venstre position, når der udføres skråsnit.

Kombineret snit er betegnelsen for den proces, hvor der frembringes en skråvinkel samtidig med at der laves en geringsvinkel i emnet. Kombineret snit kan udføres i en vinkel som vist i nedenstående tabel. Der kan skæres op til 50 mm høje og 200 mm brede emner ved geringsvinkel til venstre på 45° og skråvinkel til venstre 45°. Der kan skære op til 50 mm høje og 215 mm brede emner ved geringsvinkel til højre på 45° og skråvinkel til venstre 45°. Ved en venstre og højre geringsvinkel på 45° og en højre skråvinkel på 45°, kan der skæres op til 31 mm høje og 215 mm brede arbejdsemner. Se forklaringerne i “Savning ved tryk”, “Savning ved gli- den”, “Geringssnit” og “Skråsnit” når der skal udføres kombineret savning.

6. Skæring af aluminium-profiler

Når aluminium-profiler fastspændes, skal der anvendes en afstandsklods eller et stykke affaldstræ som vist i Fig. 44 for at forhindre, at aluminiumet bliver bøjet eller beskadiget. Anvend skæreolie, når der skæres alumi- nium-profiler for at forhindre, at der sætter sig aluminium på savklingen. FORSIGTIG:

• Forsøg aldrig at skære tykke eller runde aluminiumpro- filer. Tykke aluminium-profiler kan løsne sig under arbejdet, og runde profiler kan ikke fastspændes godt nok med denne maskine. (Fig. 45)

7. Notskæring (Fig. 46)

En skæring af frisetyper kan udføres ved at man går frem som følger: Indstil den nedre grænseposition for klingen ved hjælp af justeringsskruen og stoparmen for at begrænse savklingens skæredybde. Se det tidligere afsnit “Stoparm”. Når klingens nedre grænseposition er indstillet, skæres parallelle noter langs arbejdsemnet med anvendelse af savning med gliden (tryk) som vist på illustrationen. Fjern derefter materialet mellem noterne med en mejsel. For- søg ikke at udføre denne type skæring ved hjælp af brede (tykke) klinger eller en friseklinge. Der vil i så fald være risiko for, at De mister kontrollen over maskinen og kommer til skade. FORSIGTIG:

• Sørg altid for at sætte stoparmen tilbage til udgangsstil- lingen, når De udfører anden notskæring. Transport af maskinen Sørg først for, at maskinen er taget ud af strømforbin- delse. Fastgør klingen i 0° til skråsnit og drej bunden til højre til fuld geringsvinkel. Fastgør skydestængerne efter at De har trukket slæden helt imod Dem. Sænk håndta- get helt og lås det i den nederste position ved at trykke stopstiften ind. (Fig. 47) Bær maskinen ved at holde i begge sider af maskinens bund som vist på illustrationen. Hvis De fjerner holderne, støvposen etc., bliver det nemmere at bære maskinen. (Fig. 48) Geringsvinkel Skråvinkel Venstre 0°–47°, højre 0°–45° Venstre og højre 0° – 45° Højre 52° Venstre 0°–40° og højre 0°–45°91 FORSIGTIG:

• Fastgør altid bevægelige dele, før maskinen transporte- res.

• Befæstelsesstiften er til brug, når maskinen bæres og ved opbevaring, og den er ikke til brug ved savning. VEDLIGHOLDELSE FORSIGTIG:

• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud, før der udføres eftersyn eller vedligehol- delse. ADVARSEL:

• Sørg altid for, at klingen er skarp og ren for at opnå det bedste resultat. Indstilling af skærevinklen Denne maskine er omhyggeligt indstillet og justeret fra fabrikkens side, men indstillingerne kan forandres under transport og brug. De kan selv foretage indstillinger, som beskrevet her, hvis maskinen ikke er indstillet korrekt:

Skub slæden mod anslaget og stram knappen for at fast- spænde det. Løsn grebet, som holder drejeskiven. Drej drejeskiven, så viseren kommer til at stå ud for 0° på vinkelskalaen. Drej derefter en smule i retningen med og mod uret for at stille drejeskiven i 0° mærket. (Lad den være som den er, hvis viseren ikke står ud for 0°). Løsn sekskantboltene, som holder anslaget, med topnøglen. (Fig. 49) Sænk håndtaget helt og lås det i den nederste position ved at skubbe stopstiften ind. Sæt savklingens side i en ret vinkel til anslagets forside ved hjælp af en trekantsli- neal, anslagsvinkel etc. fastspænd sekskantboltene på anslaget, begyndende fra højre. (Fig. 50) Sørg for at viseren står ud for 0° på vinkelskalaen. Hvis den ikke gør det, løsnes skruen, som holder viseren, og viseren justeres. (Fig. 51)

Skub slæden mod anslaget og stram knappen for at fastspænde slæden. Sænk håndtaget fuldstændigt og lås det i den laveste position ved at skubbe låse- stiften ind. Armen bag på maskinen løsnes. Sørg for, at armen er låst. (Fig. 52) Drej sekskantsbolten på venstre side af armen to eller tre gange mod uret. Drej sekskantsbolten på højre side af armen to eller tre gange mod uret for at hælde savklingen mod venstre. (Fig. 53) Sæt savklingens side i en retvinkel til overfladen af drejeskiven ved hjælp af trekantslineal, anslagsvin- kel, etc. ved at dreje sekskantsbolten på højre side af armen med uret. Drej nu sekskantbolten på ven- stre side af armen med uret så langt som den kan. Stram armen til. (Fig. 54) Sørg for, at de to visere på armen peger hver til 0° på skalaen på armholderen. Hvis de ikke peger mod 0°, skal skruerne, der holder viserne, løsnes og justeres så de peger mod 0°. (Fig. 55)

2) 45° skråvinkel (Fig. 56)

Juster kun 45° skråvinklen efter at have udført juste- ringen for 0° skråvinklen. Juster 45° skråvinklen ved at løsne håndtaget og hælde klingen helt til venstre. Sørg for, at viseren på håndtaget peger på 45° på skalaen på armholderen. Hvis viseren ikke peger på 45°, drejes den venstre 45° skråvinkeljusteringsbolt på siden af armholderen, indtil viseren peger på 45°. For at justere højre 45° skråvinkel, udføres samme procedure som den herover beskrevne. Justering for lettere betjening ved skråsnit (Fig.57) Låsemøtrikken, der holder armen og armholderen, er indstillet fra fabrikken til at sikre jævn betjening ved skrå- snit og sikre snitpræcisionen. Forsøg ikke at ændre den. Hvis samlingen ved armen og armholderen bliver løs, skal møtrikken strammes med en nøgle. Indstilling af laserliniens position (Fig. 58 og 59) Gælder kun model LS1013L, LS1013FL ADVARSEL:

• Da maskinen er i strømforbindelse, når positionen af laserlinien indstilles, skal der udvises den størst mulige forsigtighed, specielt ved anvendelse af afbryderen. Hvis afbryderen aktiveres ved et uheld, kan maskinen starte og operatøren kan komme til skade. FORSIGTIG:

• Se aldrig direkte ind i laserstrålen. Direkte udsættelse for laserstråling er farligt for synet.

• Udsæt aldrig maskinen for stød eller fysiske påvirknin- ger. Dette kan bevirke, at laserliniens position bliver fejlagtig, at laserstrålens udsendingsdel beskadiges og at maskinens levetid afkortes. Under indstilling vil laserlinien ses på venstre side af savklingen 1Skrue til ændring af justeringsskruens flytbare område 2 Justeringsskrue 3 Sekskantnøgle 4 Laserlinie 5 Savklinge Under indstilling vil laserlinien ses på højre side af savklingen 1Skrue til ændring af justeringsskruens flytbare område 2 Savklinge 3 Laserlinie

1. Kontroller, at maskinen er taget ud af forbindelse.

2. Lav skærelinien på arbejdsstykket og læg det på

drejeskiven. På dette tidspunkt må arbejdsstykket ikke fastspændes med en skruestik eller en lignende fastspændingsanordning.

3. Sænk savklingen ved at sænke håndtaget og kon-

troller, hvor skærelinien og savklingens position er. (Bestem, hvilken position der skal skæres i på skæ- relinien).

4. Når De har bestemt den position, der skal skæres,

sættes håndtaget tilbage til udgangsstillingen. Fast- spænd arbejdsstykket med den lodrette skruestik uden af flytte arbejdsstykket fra den forhåndskontrol- lerede position.

Laserliniens position kan ændres i takt med at de bevæ- gelige område for justeringsskruen for laseren ændres ved at man drejer to skruer med sekskantbolten. (Det bevægelige område for laserlinien er fabriksindstillet indenfor 1 mm fra savklingens side). For at flytte laserliniens bevægelige område længere væk fra savklingens side, skal De dreje de to skruer i ret- ningen mod uret, når justeringsskruen er løsnet. Drej disse to skruer i retningen med uret for at føre den nær- mere savklingens side, når justeringsskruerne er løsnet. Se afsnittet med titlen “Anvendelse af laserstråler” og indstil justeringsskruen således, at skærelinien på arbejdsstykket flugter med laserlinien. BEMÆRK:

• Kontroller med jævne mellemrum, om positionen af laserlinien er præcis.

• Få maskinen repareret hos et servicecenter, der er autoriseret af Makita, hvis laserdelen ikke fungerer. Rengøring af linsen til laserlyset (Fig. 60 og 61) Gælder kun model LS1013L, LS1013FL Hvis linsen til laserlyset er blevet snavset, eller hvis sav- smuld har sat sig fast på den på en sådan måde, at laser- linien ikke længere er synlig, skal De tage maskinen ud af forbindelse og rengøre laserlyset omhyggeligt med en blød, fugtig klud. Der må ikke anvendes opløsningsmidler eller petroleumsbaserede rengøringsmidler til rengøring af linsen. Linsen til laserlyset fjernes ved at man afmonterer sav- klingen, inden linsen fjernes, i overensstemmelse med anvisningerne i afsnittet med titlen “Montering og afmon- tering af savklingen”. Løsn, men fjern ikke skruen, der holder linsen, ved hjælp af en skruetrækker. Tr æk linsen ud som vist på illustrationen. BEMÆRK:

• Hvis linsen ikke kommer ud, skal De løsne skruen yder- ligere og trække linsen ud igen uden at fjerne skruen. Udskiftning af lysstofrør (Fig. 62) Gælder kun model LS1013F, LS1013FL FORSIGTIG:

• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud, før der foretages udskiftning af lysstofrø- ret.

• Brug ikke magt, og stød eller rids ikke et lysstofrør, da det kan få glasset til at gå i stykker, hvilket kan volde skade på Dem selv eller omkringstående.

• Lad lysstofrøret køle lidt af, før det udskiftes. Ellers kan De komme til at brænde Dem selv. Fjern skruerne, der holder lampeboksen. Træk lampe- boksen ud, idet De trykker let på den øvre position som illustreret til i Fig. 62. Tr æk lysstofrøret ud, og udskift det med et nyt, originalt Makita lysstofrør. Udskiftning af kulbørsterne (Fig. 63 og 64) Tag kulbørsterne ud og efterse dem periodisk. Kullene skal udskiftes, når de er slidt ned til slidgrænsen. Hold kulbørsterne rene, så de altid passer ind i hullerne. Begge kulbørster bør udskiftes parvis og samtidigt. Anvend kun identiske kulbørster. Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kulbørster ud, sæt de nye i, og fastgør kuldæks- lerne. Efter anvendelse

• Efter anvendelse aftørres spåner eller støv, der måtte klæbe til maskinen, med en klud eller lignende. Hold beskyttelsesskærmen ren som beskrevet i afsnittet “Beskyttelsesskærm”. Smør de glidende dele på maskinen med olie for at forhindre rustdannelse.

• Når maskinen skal opbevares, skal slæden trækkes helt mod Dem selv, så tappene bliver sat helt ind i dre- jeskiven. For at opretholde produktets sikkerhed og pålidelighed, må istandsættelse, vedligeholdelse eller justering kun udføres af et autoriseret Makita service center med anvendelse af Makita reservedele. TILBEHØR FORSIGTIG:

• Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne brugsanvisning. Anvendelse af andet udstyr eller tilbehør kan udgøre en risiko for personskade. Til- behøret bør kun anvendes til det, det er beregnet til. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita service center.
