BRUGSANVISNING LS1040FS MAKITA

• For at undgå at komme til skade på grund af flyvende affald, skal man holde savhovedet nede efter skæring, indtil savklingen står helt stille.

• Hold hænder og fingre på god afstand af klingen.

• Af sikkerhedsårsager skal spåner, små stykker etc. fjernes fra bordtoppen inden anvendelsen.

• Anbing altid hjælpeanslaget (SUB-FENCE) i venstre position, når der laves skråsnit. Forsømmelse af dette kan bevirke, at operatøren kommer alvorligt til skade.

• Kun for EU-lande Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv om bortskaffelse af elektriske og elektroniske produkter og gæl- dende national lovgivning skal brugt elværktøj indsamles separat og returneres til miljøgodkendt gen- indvinding.

• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer kan variere fra land til land.

• Vægt i henhold til EPTA-Procedure 01/2003 ENE004-1 Tilsigtet anvendelse Denne maskine er beregnet til udførelse af præcis lige afkortning og geringsskæring i træ. Ved brug af pas- sende savklinger kan der også saves i aluminium. ENF002-2 Netspænding Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet, og kan kun anvendes på enfaset vekselstrømsforsyning. Den er dob- beltisoleret og kan derfor også tilsluttes netstik uden jord- forbindelse. For model LS1040F ENF100-1 For offentlige lavspændingsnet på mellem 220 V og 250 V. Tænd og sluk af elektriske apparater medfører spæn- dingssvingninger. Anvendelse af denne maskine under uheldige lysnetforsyningsforhold kan have negativ indfly- delse på driften af andet udstyr. Ved en netimpedans svarende til eller mindre end 0,34 ohm, kan det antages, at der ikke vil være negative påvirkninger. Stikkontakten, der anvendes til denne maskine, skal være beskyttet med en sikring eller en beskyttelsesafbryder med træg udløsning. GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. ENB034-10

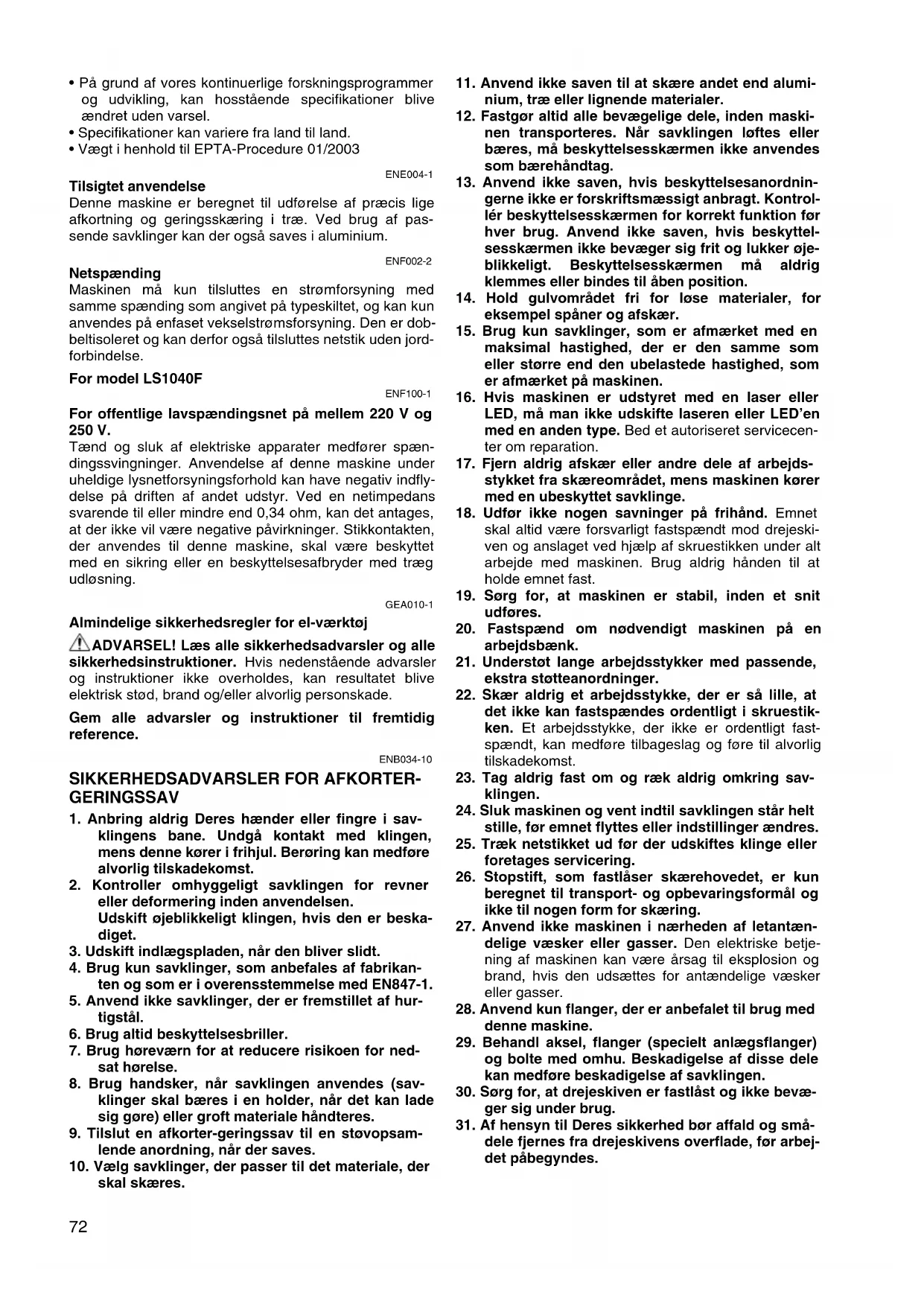

1. Anbring aldrig Deres hænder eller fingre i sav-

klingens bane. Undgå kontakt med klingen, mens denne kører i frihjul. Berøring kan medføre alvorlig tilskadekomst.

2. Kontroller omhyggeligt savklingen for revner

eller deformering inden anvendelsen. Udskift øjeblikkeligt klingen, hvis den er beska- diget.

3. Udskift indlægspladen, når den bliver slidt.

4. Brug kun savklinger, som anbefales af fabrikan-

ten og som er i overensstemmelse med EN847-1.

5. Anvend ikke savklinger, der er fremstillet af hur-

klinger skal bæres i en holder, når det kan lade sig gøre) eller groft materiale håndteres.

10. Vælg savklinger, der passer til det materiale, der

11. Anvend ikke saven til at skære andet end alumi-

nium, træ eller lignende materialer.

12. Fastgør altid alle bevægelige dele, inden maski-

nen transporteres. Når savklingen løftes eller bæres, må beskyttelsesskærmen ikke anvendes som bærehåndtag.

13. Anvend ikke saven, hvis beskyttelsesanordnin-

gerne ikke er forskriftsmæssigt anbragt. Kontrol- lér beskyttelsesskærmen for korrekt funktion før hver brug. Anvend ikke saven, hvis beskyttel- sesskærmen ikke bevæger sig frit og lukker øje- blikkeligt. Beskyttelsesskærmen må aldrig klemmes eller bindes til åben position.

15. Brug kun savklinger, som er afmærket med en

maksimal hastighed, der er den samme som eller større end den ubelastede hastighed, som er afmærket på maskinen.

16. Hvis maskinen er udstyret med en laser eller

LED, må man ikke udskifte laseren eller LED’en med en anden type. Bed et autoriseret servicecen- ter om reparation.

17. Fjern aldrig afskær eller andre dele af arbejds-

stykket fra skæreområdet, mens maskinen kører med en ubeskyttet savklinge.

18. Udfør ikke nogen savninger på frihånd. Emnet

skal altid være forsvarligt fastspændt mod drejeski- ven og anslaget ved hjælp af skruestikken under alt arbejde med maskinen. Brug aldrig hånden til at holde emnet fast.

19. Sørg for, at maskinen er stabil, inden et snit

20. Fastspænd om nødvendigt maskinen på en

21. Understøt lange arbejdsstykker med passende,

ekstra støtteanordninger.

22. Skær aldrig et arbejdsstykke, der er så lille, at

det ikke kan fastspændes ordentligt i skruestik- ken. Et arbejdsstykke, der ikke er ordentligt fast- spændt, kan medføre tilbageslag og føre til alvorlig tilskadekomst.

23. Tag aldrig fast om og ræk aldrig omkring sav-

stille, før emnet flyttes eller indstillinger ændres.

25. Træk netstikket ud før der udskiftes klinge eller

foretages servicering.

26. Stopstift, som fastlåser skærehovedet, er kun

beregnet til transport- og opbevaringsformål og ikke til nogen form for skæring.

27. Anvend ikke maskinen i nærheden af letantæn-

delige væsker eller gasser. Den elektriske betje- ning af maskinen kan være årsag til eksplosion og brand, hvis den udsættes for antændelige væsker eller gasser.

28. Anvend kun flanger, der er anbefalet til brug med

29. Behandl aksel, flanger (specielt anlægsflanger)

og bolte med omhu. Beskadigelse af disse dele kan medføre beskadigelse af savklingen.

30. Sørg for, at drejeskiven er fastlåst og ikke bevæ-

dele fjernes fra drejeskivens overflade, før arbej- det påbegyndes.73

32. Undgå at skære i søm. Fjern alle søm fra emnet,

før arbejdet påbegyndes.

34. Sørg for, at savklingen ikke rører drejeskiven i

stop bevæge sig let op og ned.

37. Før maskinen anvendes på emnet, skal den løbe

i tomgang et stykke tid. Undersøg om der fore- kommer vibrationer eller rystelser, der kan være forårsaget af forkert montage eller manglende afbalancering af savklingen.

38. Påbegynd først savningen, når maskinen er

oppe på fulde omdrejninger.

39. Afbryd straks anvendelsen, hvis De bemærker

noget unormalt under brugen.

40. Forsøg aldrig at fastlåse afbryderen i “on” stillin-

41. Vær altid på vagt; især under gentaget, mono-

tont arbejde. Det er farligt at blive lullet ind i en falsk følelse af sikkerhed. Savklingerne er meget farlige.

42. Anvend altid kun det tilbehør, der er anbefalet i

denne brugsanvisning. Anvendelse af upassende tilbehør, eksempelvis slibeskiver, kan medføre til- skadekomst.

kemikalier, der er kendte for at kunne fremkalde kræft, give medfødte defekter eller anledning til anden skade på forplantningsevnen. Nogle eksempler på disse kemikalier er:

• bly fra materialer, der er malet med blyholdigt maling

• arsenik eller chrom fra kemisk behandlet tøm- mer. Risikoen i forbindelse med udsættelse for disse kemikalier afhænger af, hvor ofte De udfører denne type arbejde. For at reducere udsættelse for disse kemikalier bør De: arbejde i veludluf- tede områder og med anvendelse af godkendt sikkerhedsudstyr, såsom støvmasker, der er specielt konstrueret til at filtrere mikroskopiske partikler.

45. For at reducere den frembragte mængde støv

bør De sikre, at savklingen altid er skarp og ren.

46. Operatøren skal være tilstrækkelig øvet i anven-

delse, justering og operation af maskinen. GEM DISSE INSTRUKTIONER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til pro- duktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overhol- des. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. INSTALLATION Montering af hjælpeplade (Fig. 1 og 2) Montér hjælpepladen ved hjælp af indsnittet i maskinens bund. Fastgør hjælpepladen ved at stramme sekskants- bolten. Montering af holderne (Fig. 3 og 4) Montér holderne på begge sider af bunden og fastgør dem med skruer. Indstil justeringsanordningerne således, at de berører gulvfladen. BEMÆRK:

• I nogle lande har holderne muligvis ikke fødder. Fastgørelse af saven på arbejdspladsen Ved forsendelse fra fabrik er grebet låst i nederste posi- tion med en befæstelsesstift. Udløs befæstelsesstiften ved at sænk grebet en smule og trække i befæstelsesstif- ten. (Fig. 5) Denne maskine skal fastgøres med to bolte på et plant og stabilt underlag ved hjælp af bolthullerne i maskinens bund. Dette vil være med til at forebygge, at maskinen tipper og forårsager personskade. (Fig. 6) FUNKTIONSBESKRIVELSE FORSIGTIG:

• Kontroller altid, at maskinen er slået fra, og at netstikket er trukket ud, før der udføres justeringer eller funktioner kontrolleres på denne sav. Beskyttelsesskærm (Fig. 7 og 8) Når De sænker grebet, hæver beskyttelsesskærmen sig automatisk. Beskyttelsesskærmen er fjedrebelastet og vender tilbage til udgangspositionen, når arbejdet er afsluttet, og grebet atter hæves. BESKYTTELSES- SKÆRMEN MÅ ALDRIG BESKADIGES ELLER FJER- NES. DET SAMME GÆLDER FJEDEREN, DER SIDDER PÅ BESKYTTELSESSKÆRMEN. I Deres egen sikkerheds interesse bør De altid holde beskyttelsesskærmen i forskriftsmæssig stand. Forstyr- relser i beskyttelsesskærmens gang bør straks afhjæl- pes. Kontrollér, at fjedrebelastningen fungerer og får skærmen til at gå på plads. BRUG ALDRIG MASKINEN

ER MEGET FARLIGT OG KAN GIVE ANLEDNING TIL ALVORLIG PERSONSKADE. Når den transparente beskyttelsesskærm bliver smudsig, eller der sidder så meget savsmuld på den, at savklingen ikke længere kan ses tydeligt, bør De trække netstikket ud og omhyggeligt rengøre beskyttelsesskærmen med en fugtig klud. Benyt ikke opløsningsmidler eller rengø- ringsmidler på petroleumsbasis på plasticskærmen. Hvis beskyttelsesskærmen bliver særlig tilsmudset, og der ikke kan ses tydeligt gennem skærmen, anvendes den medfølgende topnøgle til at løsne den sekskantbolt, der holder midterafskærmningen på plads. Løs sekskant- bolten ved at dreje den mod uret og hæv beskyttelses- skærmen og midterafskærmningen. Med beskyttelsesskærmen anbragt på denne måde er det let- tere at udføre en mere effektiv rengøring. Når rengørin- gen er udført, udføres den beskrevne procedure i omvendt orden, og sekskantbolten spændes til. Fjern ikke den fjeder, der holder beskyttelsesskærmen. Hvis beskyttelsesskærmen bliver misfarvet med tiden, eller som følge af ultraviolet bestråling, bør De kontakte et Makita service center for at få en ny beskyttelsesskærm.

OMGÅ ELLER AFMONTER ALDRIG BESKYTTELSES-

SKÆRMEN.74 Indlægsplade (Fig. 9) Denne maskine er forsynet med en indlægsplade i dreje- skiven for at minimere flosning på udgangssiden af en skæring. Hvis der ikke allerede er skåret en slidse i ind- lægspladen fra fabrikken, skal De skære slidsen, før maskinen anvendes til at save et emne. Tænd for maski- nen og sænk forsigtigt savklingen for at skære en slidse i indlægspladen. Sikring af maksimal skæredybde (Fig.10 og 11) Denne maskine er fra fabrikkens side indstillet til at give den maksimale skæredybde med en 260 mm savklinge. Når der monteres en ny savklinge, skal den nedre græn- seposition på klingen altid kontrolleres, og, såfremt det er påkrævet, justeres som følger: Træk først netstikket ud. Sænk grebet fuldstændigt. Anvende en topnøgle til at dreje justeringsbolten, indtil klingeperiferien stikker en smule længere ned end over- fladen på drejeskiven på det sted, hvor fronten på ansla- get møder overfladen på drejeskiven. Stadig med netstikket trukket ud, drejes savklingen med hånden, mens grebet holdes helt nede. Sørg for, at sav- klingen ikke berører nogen del af den nederste bund, når grebet er fuldt sænket. Genindstil om nødvendigt en smule. FORSIGTIG:

• Efter montering af en ny savklinge skal det altid sikres, at klingen ikke er i kontakt med nogen dele af den nedre bund, når grebet er fuldstændig sænket. Udfør altid dette med netstikket trukket ud. Justering af geringssnit (Fig. 12) Løsn indstillingsgrebet ved at dreje det mod uret. Drej drejeskiven, mens låsearmen holdes nede. Med indstil- lingsgrebet indstiller De den ønskede vinkel, således at viseren står ud for den ønskede vinkel på vinkelskalaen. Indstillingsgrebet fastgøres ved at dreje med uret. FORSIGTIG:

• Når drejeskiven drejes, skal grebet været helt hævet.

• Efter ændring af geringssnitvinklen skal drejeskiven altid sikres ved at indstillingsgrebet spændes stramt til. Justering af skråsnit (Fig. 13 og 14) For at justere vinklen ved skråsnit løsnes håndtaget bag på maskinen i retning mod uret. Skub håndtaget mod venstre for at kippe savklingen, ind- til viseren står ud for den ønskede vinkel på vinkelska- laen. Stram dernæst håndtaget til i retning med uret for at holde armen på plads. FORSIGTIG:

• Når savklingen hældes, skal grebet altid være helt hævet.

• Efter ændring af skråsnitvinklen skal håndtaget altid sikres ved at håndtaget spændes stramt til. Afbryderfunktion FORSIGTIG:

• Før netstikket sættes i en stikkontakt, bør det altid kon- trolleres, at afbryderkontakten fungerer korrekt og returnerer til ”OFF” stillingen, når den slippes.

• Når maskinen ikke anvendes, fjernes aflåseknappen og opbevares på et sikkert sted. Dette forhindrer at uvedkommende anvender maskinen.

• Tryk ikke hårdt på afbryderkontakten, uden først at trykke aflåseknappen ind. Dette kan ødelægge afbry- derkontakten. For europæiske lande (Fig.15) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en aflåseknap. Maskinen startes ved at man hæver armen, trykker aflå- seknappen ind og derefter trykker på afbryderkontakten. Slip afbryderkontakten for at stoppe. For alle andre lande end europæiske (Fig.16) For at forhindre at afbryderkontakten trykkes ind ved et uheld, er maskinen udstyret med en aflåseknap. Start maskinen ved at trykke aflåseknappen ind og der- næst trykke på afbryderkontakten. Slip kontakten for at stoppe. ADVARSEL:

• Anvend ALDRIG maskinen, hvis afbryderkontakten ikke fungerer, som den skal. Enhver maskinen med en ikke-virkende afbryderkontakt er MEGET FARLIG, og skal repareres før yderligere anvendelse.

• Til sikring af Deres sikkerhed er denne maskine forsy- net med en aflåseknap, der forhindrer utilsigtet start af maskinen. Anvend ALDRIG maskinen, hvis den kører, når blot De trykker på afbryderkontakten, uden at der først er trykket på aflåseknappen. Indlevér maskinen til et Makita service center til reparation FØR yderligere anvendelse.

• De må ALDRIG tape låseknappen fast eller omgå aflå- seknappens formål og funktion. Tænd af lampen (Fig. 17 og 18) FORSIGTIG:

• Denne lampe er ikke vandtæt. Vask ikke lampen med vand, og anvend den ikke på fugtige steder. Det kan medføre elektrisk stød.

• Berør ikke lampens linse, mens lampen er tændt, og umiddelbart efter at den slukkes, da linsen er meget varm. Berøring af den varme linse kan give forbræn- ding.

• Udsæt ikke lampen for voldsomme fysiske påvirknin- ger, da den kan blive beskadiget, eller dens levetid kan blive nedsat.

• Lad ikke lysstrålen falde direkte i øjnene. Det kan give øjensmerter eller øjenskader.

• Tildæk ikke lampen med klæde, karton, pap eller lig- nende materialer, mens lampen er tændt, da det kan blive årsag til brand. Tryk på den øvre del af afbryderen for at tænde lyset, og tryk på den nedre del for at slukke lyset. Flyt lampen for at oplyse et andet område. BEMÆRK:

• Benyt en tør klud til at tørre smuds af lampens linse. Undgå at ridse lampens linse, da det kan medføre reduceret lysstyrke. SAMLING FORSIGTIG:

• Sørg altid for at maskinen er slukket og netstikket truk- ket ud, før der foretages noget arbejde på selve maski- nen.75 Montering og afmontering af savklingen FORSIGTIG:

• Sørg altid for at maskinen er slukket og netstikket truk- ket ud, før savklingen monteres eller afmonteres.

• Anvend kun den topnøgle, der er leveret af Makita til at montere eller afmontere savklingen. I modsat fald kan en for hård eller for let tilspænding af sekskantbolten forekomme. Dette kan medføre personskader. For at afmontere savklingen anvendes topnøglen til at løsne den sekskantsbolt, der holder midterafdækningen, ved at dreje mod uret. Løft beskyttelsesskærmen og mid- terafdækningen. (Fig. 19) Tryk på spindellåsen, således at savklingen ikke kan dreje, og løsn sekskantsbolten ved at dreje den med uret med topnøglen. Fjern derefter sekskantsbolten, den ydre flange og savklingen. (Fig.20) For at montere savklingen sættes denne på spindlen, idet De forvisser Dem om, at pilens retning på savklingen stemmer overens med pilens retning på klingehuset. Montér den ydre flange og sekskantsbolten. Benyt deref- ter topnøglen til spænde sekskantsbolten (venstreskåret gevind) fast ved at dreje den mod uret, mens der trykkes på spindellåsen. (Fig. 21) FORSIGTIG: For alle lande undtagen europæiske lande

• Sølvringen med en ydre diameter på 25,4 mm er mon- teret på spindlen fra fabrikken. Den sorte ring med en udvendig diameter på 25 mm medleveres som stan- dardtilbehør. Før savklingen monteres på spindlen, bør det altid kontrolleres, at den korrekte ring, der svarer til skafthullet i den savklinge, som De agter at bruge, er monteret på spindlen. For europæiske lande

• Ringen med en udvendig diameter på 30 mm er monte- ret på spindlen fra fabrikken. Ringen med en udvendig diameter på 25 mm er inkluderet som standardudstyr. Før savklingen monteres på spindlen, bør det altid kon- trolleres, at den korrekte ring, der svarer til skafthullet i den savklinge, som De agter at bruge, er monteret på spindlen. Montér flangen og sekskantsbolten. Benyt derefter top- nøglen til spænde sekskantsbolten fast ved at dreje den mod uret, mens der trykkes på spindellåsen. Sæt beskyttelsesskærmen og midterafdækningen på plads. Stram dernæst sekskantsbolten til med uret for at holde midterafdækningen på plads. Sænk håndtaget for at sikre, at beskyttelsesskærmen bevæger sig korrekt. Sørg for, at spindellåsen er udløst, før det saves. (Fig. 22) Støvpose (Fig. 23) Brug af støvposen giver et renere arbejdsmiljø, og gør opsamling af støv lettere. Støvposen sættes på ved at posens åbning føres ned over udblæsningsstudsen. Når støvposen er cirka halvt fyldt, tages den af maskinen og lukkeskinnen trækkes ud. Tøm støvposen og bank let på den, så de støvpartikler, der har samlet sig på de ind- vendige flader, også fjernes, da de ellers kan nedsætte effektiviteten af støvopsamlingen. BEMÆRK:

• Hvis De tilslutter en Makita støvsuger til denne maskine, kan der opnås renere og mere effektiv udsug- ning. Fastspænding af emnet (Fig. 24) ADVARSEL:

• Det er meget vigtigt altid at fastspænde emnet godt og stramt med skruestikken. Gøres det ikke, kan maskinen blive beskadiget og/eller emnet kan blive ødelagt. DER KAN OGSÅ SKE PERSONSKADE. Efter anvendelse af maskinen, MÅ savklingen IKKE hæves, før den er fuldstændig stoppet. FORSIGTIG:

• Ved skæring af lange emner bør der benyttes oplæg- gerforlængere, der har samme højde som drejeskivens overflade. Forlad Dem ikke udelukkende på den lod- rette og/eller vandrette skruestik ved fastspænding af emnet. Tynde materialer har en tendens til at bøje. Understøt et emne i hele dets længde, så det udgås at klingen klemmes fast med TILBAGESLAG som resultat. Hjælpeanslag (Fig. 25 og 26) Denne maskine er udstyret med et hjælpeanslag som normalt skal placeres som vist i Fig. 25. FORSIGTIG:

• Indstil altid hjælpeanslaget til den venstre position, som vist i Fig. 26, når der udføres skråsnit. Ellers vil det komme i kontakt med klingen eller en del af maskinen, hvilket kan medføre, at operatøren kommer alvorligt til skade.

1. Lodret skruestik (Fig. 27)

Den lodrette skruestik kan monteres i to positioner på enten den venstre eller højre side af anslaget eller hol- derenheden (ekstraudstyr). Sæt skruestangen ind i hullet på anslaget eller holderenheden, og stram skruen til for at holde skruestangen på plads. Indstil skruearmen efter emnets tykkelse og form og fast- spænd den ved hjælp af vingeskruen. Hvis vingeskruen til fastspænding af skruearmen kommer i kontakt med anslaget, skal vingeskruen monteres på den modsatte side af skruearmen. Sørg for at ingen dele af maskinen kommer i kontakt med skruestikken, når håndtaget sæn- kes helt ned. Hvis nogle dele berører skruestikken, bør skruearmen genindstilles. Tryk emnet fladt imod anslaget og drejeskiven. Justér emnet til den ønskede skråsnitsmarkering og fastgør det ved at stramme skrueknappen. FORSIGTIG:

• Emnet bør være helt fastspændt mod drejeskiven og anslaget med skruestikken under al arbejde.

2. Vandret skruestik (ekstraudstyr) (Fig. 28)

Den vandrette skruestik kan monteres enten på venstre eller højre side af bunden. Når der skal udføres gerings- snit på 15° eller mere, skal den vandrette skruestik mon- teres på den side, der vender modsat af den retning, som drejeskiven skal drejes. Ved at dreje skrueknappen på skruestikken mod uret, frigøres skruen, og skrueakslen kan hurtigt bevæges ind eller ud. Ved at dreje skrueknap- pen med uret holdes skruen fastspændt. Emnet gribes ved at dreje skrueknappen forsigtigt med uret, indtil frem- springet når dets øverste stilling. Fastspænd derefter for- svarligt. Hvis skrueknappen tvinges ind eller trækkes ud, mens den bliver skruet med uret, kan fremspringet stoppe i en vinkel. I så tilfælde drejes skrueknappen til- bage mod uret, indtil skruen er frigjort, før knappen igen drejes forsigtig med uret. Den maksimale bredde på emner, der kan fastspændes i den vandrette skruestik er 130 mm.76 FORSIGTIG:

• Fasthold kun emnet, når fremspringet er i dets øverste position. Ellers kan det bevirke utilstrækkelig fastspæn- ding af emnet. Det kan medføre, at emnet slynges bort, hvilket kan beskadige klingen eller gøre, at man mister kontrollen over maskinen, hvilket kan føre til PERSON- SKADE.

3. Holdere og holderenhed (ekstraudstyr) (Fig.29)

Holderne og holderenheden kan monteres på begge sider, hvilket er ideelt til at holde emnet vandret. Montér dem som vist i Fig. 29. Stram derefter skruerne fast for at holde holderne og holderenheden på plads. Når der saves lange emner, bør holderstangenheden (ekstraudstyr) benyttes. Den består af to holderenheder og to stk. stang 12. (Fig.30) FORSIGTIG:

• Understøt altid lange emner, så de holdes i plan med oversiden af drejeskiven, så der opnås præcise snit og det ikke risikeres, at operatøren mister kontrollen over maskinen. ANVENDELSE FORSIGTIG:

• Før betjening bør grebet altid frigøres fra den nederste stilling ved at man trækker i befæstelsesstiften.

• Sørg for at savklingen ikke berører emnet, el. lign. før maskinen startes.

• Læg ikke for meget tryk på grebet, når der saves. For kraftigt tryk kan resultere i overbelastning af motoren og/eller formindsket savekapacitet. Tryk kun grebet ned med så meget kraft, som der kræves for at udføre ube- sværet savning og uden at klingens hastighed reduce- res ret meget.

• Tryk forsigtigt grebet ned for at udføre savningen. Hvis grebet trykkes ned med magt, eller hvis det udsættes for sidelæns tryk, vibrerer savklingen og efterlader mærker (savmærker) på emnet, ligesom savningen ikke vil blive nøjagtig.

1. Tryksnit (Fig. 31)

Fastgør emnet med skruestikken. Tænd for maskinen, uden at savklingen berører emnet, og vent til klingen har nået fulde omdrejninger, før den sænkes. Sænk derefter grebet forsigtigt til den laveste position for at skære emnet. Når snittet er afsluttet, skal De slukke for maski- nen og VENTE TIL SAVKLINGEN STÅR HELT STILLE, før savklingen bringes tilbage i dens øverste position.

Se det tidligere afsnit om ”Justering af geringssnit”.

3. Skråsnit (Fig.32)

Løsn armen og vip savklingen for at indstille vinklen til skråsnit. (Se det tidligere afsnit om ”Justering af skrås- nit”). Sørg for at spænde armen godt fast igen, så skrås- nitvinklen ikke forandrer sig. Fastspænd emnet i skruestikken. Tænd for maskinen, uden at savklingen berører emnet, og vent til klingen har nået fulde omdrej- ninger. Sænk derefter grebet forsigtigt til den laveste position, mens der lægges tryk parallelt med savklingen. Når snittet er afsluttet, skal De slukke for maskinen og VENTE TIL SAVKLINGEN STÅR HELT STILLE, før sav- klingen bringes tilbage i dens øverste position. FORSIGTIG:

• Sørg altid for, at klingen bevæger sig ned i skråsnittes retning, når der udføres skråsnit. Hold hænderne væk fra savklingens bane.

• Når der udføres skråsnit, kan der opstå en situation, hvor det afskårne stykke hviler mod siden af savklin- gen. Hvis savklingen løftes, mens den stadig roterer, kan dette fraskær blive fanget i savklingen, og små stykker fraskær kan blive slynget væk, hvilket er meget farligt. Savklingen MÅ KUN løftes forsigtigt, efter at sav- klingen står fuldstændig stille.

• Når grebet trykkes ned, skal trykket lægges parallelt med savklingen. Hvis trykkets retning ikke er parallelt med klingen under en savning, kan klingens vinkel skifte, således at det udførte snit ikke bliver nøjagtigt.

• Indstil altid hjælpeanslaget til den venstre position, når der udføres skråsnit.

Kombineret snit er betegnelsen for den proces, hvor der frembringes en skråvinkel samtidig med at der laves en geringsvinkel i emnet. Kombineret snit kan udføres i en vinkel som vist i nedenstående tabel.

Se forklaringerne i “Tryksnit”, “Geringssnit” og “Skråsnit”, når der skal udføres kombineret savning.

5. Skæring af aluminium-profiler (Fig. 33)

Når aluminium-profiler fastspændes, skal der anvendes en afstandsklods eller et stykke affaldstræ som vist i Fig. 33 for at forhindre, at aluminiumet bliver bøjet eller beskadiget. Anvend skæreolie, når der skæres alumi- nium-profiler for at forhindre, at der sætter sig aluminium på savklingen. FORSIGTIG:

• Forsøg aldrig at skære tykke eller runde aluminiumpro- filer. Tykke aluminium-profiler kan løsne sig under arbejdet, og runde profiler kan ikke fastspændes godt nok med denne maskine.

6. Træanlæg (Fig. 34)

Anvendelse af træanlæg hjælper med til opnåelse af snit, der er fri for splinter. Fastgør et træanlæg til anslaget ved hjælp af hullerne i anslaget. Dimensionerne på et foreslået træanlæg fremgår af Fig. 34. FORSIGTIG:

• Anvend et lige stykke træ med ensartet tykkelse som træanlæg.

• Anvend skruer til at fastgøre træanlægget til anslaget. Skruerne skal anbringes, således at skruernes hoveder ikke stikke op over overfladen på anslaget.

• Mens træanlægget er monteret, må De ikke dreje bun- den med håndtaget sænket. Klingen og/eller træanlæg- get vil blive beskadiget.

7. Savning af ensartede længder (Fig. 35)

Når der skal skæres flere stykke materiale i samme længde, rækkende fra 240 mm til 400 mm, lettes bear- bejdningen ved anvendelse af en positioneringsplade (ekstraudstyr). Montér positioneringspladen på holderen (ekstraudstyr), som vist i Fig. 35. Ret snitlinien på emnet ind efter enten den venstre eller højre side af slidsen i indlægspladen. Mens emnet hol- des ubevægeligt, bringes positioneringspladen i flugt med enden af emnet. Fastgør derefter positioneringspla- den med skruen. Når positioneringspladen ikke benyttes, løsnes skruen, og positioneringspladen drejes væk, så den ikke er i vejen. Skråvinkel Geringsvinkel 45° Venstre og højre 0° – 45°77 BEMÆRK:

• Anvendelse af holderstangenheden (ekstraudstyr) muliggør savning af ensartede længder op til cirka 2 200 mm. Transport af maskinen Sørg for at maskinen først er afbrudt fra lysnettet. Fastgør klingen i 0° til skråsnit, og drej bunden til venstre til fuld geringsvinkel. Sænk grebet helt, hvorefter befæstelses- stiften skal trykkes ind for at låse grebet i den sænkede position. (Fig. 36) Maskinen kan derefter bekvemt bæres i bærehåndtaget, som vist i Fig. 37. Maskinen er lettere at bære, hvis De fjerner holderne, støvpose, osv. (Fig. 37) FORSIGTIG:

• Fastgør altid bevægelige dele, før maskinen transporte- res.

• Befæstelsesstiften er til brug, når maskinen bæres og ved opbevaring, og den er ikke til brug ved savning. VEDLIGHOLDELSE FORSIGTIG:

• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud, før der udføres eftersyn eller vedligehol- delse.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deforme- ring eller revner. ADVARSEL:

• Sørg altid for, at klingen er skarp og ren for at opnå det bedste resultat. Indstilling af skærevinklen Denne maskine er omhyggeligt indstillet og justeret fra fabrikkens side, men indstillingerne kan forandres under transport og brug. De kan selv foretage indstillinger, som beskrevet her, hvis maskinen ikke er indstillet korrekt:

1. Geringsvinkel (Fig. 38)

Løsn grebet, der fastholder drejeskiven. Drej drejeskiven, så den er indstillet til nul grader. Fastspænd grebet for- svarligt, og løsn sekskantsboltene på anslaget ved hjælp af topnøglen. Sænk grebet fuldstændigt og lås den i den sænkede position ved at skubbe befæstelsesstiften ind. Anbring savklingens side i en ret vinkel til anslagets forside ved hjælp af en trekantslineal, anslagsvinkel, etc. Fastspænd dernæst sekskantsboltene på anslaget i rækkefølge fra højre side. (Fig. 39)

Sænk grebet fuldstændigt og lås den i den sænkede position ved at skubbe befæstelsesstiften ind. Løsn håndtaget bag på maskinen. Løsn sekskantsmøtrik- ken og drej sekskantsbolten til 0° skråvinkelsjustering to eller tre omdrejninger med uret for at hælde savklin- gen mod højre. (Fig. 40) Anbring savklingens side i en ret vinkel til overfladen af drejeskiven ved hjælp af en trekantslineal, anslags- vinkel, etc. ved at dreje sekskantsbolten til 0° skråvin- kelsjustering mod uret. Stram dernæst sekskantsmøtrikken til for at holde sekskantsbolten til 0° skråvinkelsjustering på plads. (Fig. 41) Sørg for, at viseren på drejeskiven peger på 0° på ska- laen på armholderen. Hvis viseren ikke peger på 0°, løsnes skruen, der holder viseren, hvorefter viseren indstilles, så den peger på 0°. (Fig. 42)

Juster kun 45° skråvinklen efter at have udført juste- ringen for 0° skråvinklen. Justér 45° skråvinklen ved at løsne håndtaget og hælde savklingen helt til venstre. Sørg for, at viseren på håndtaget peger på 45° på ska- laen på armholderen. Hvis viseren ikke peger på 45°, drejes sekskantsbolten til 45° skråvinkelsjustering på venstre side af håndtaget, indtil viseren peger på 45°. (Fig. 43) Udskiftning af lysstofrør (Fig. 44) FORSIGTIG:

• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud, før der foretages udskiftning af lysstofrø- ret.

• Brug ikke magt, og stød eller rids ikke et lysstofrør, da det kan få glasset til at gå i stykker, hvilket kan volde skade på Dem selv eller omkringstående.

• Lad lysstofrøret køle lidt af, før det udskiftes. Ellers kan De komme til at brænde Dem selv. Fjern skruerne, der holder lampeboksen. Træk lampe- boksen ud, idet De trykker let på den øvre position som illustreret til i Fig. 44. Træk lysstofrøret ud, og udskift det med et nyt, originalt Makita lysstofrør. Udskiftning af kulbørsterne (Fig.45) Tag kulbørsterne ud og efterse dem periodisk. Kullene skal udskiftes, når de er slidt ned til slidgrænsen. Hold kulbørsterne rene, så de altid passer ind i hullerne. Begge kulbørster bør udskiftes parvis og samtidigt. Anvend kun identiske kulbørster. Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kulbørster ud, sæt de nye i, og fastgør kuldæks- lerne. (Fig. 46) Efter anvendelse

• Efter anvendelse aftørres spåner eller støv, der måtte klæbe til maskinen, med en klud eller lignende. Hold beskyttelsesskærmen ren som beskrevet i afsnittet ”Beskyttelsesskærm”. Smør de glidende dele på maskinen med olie for at forhindre rustdannelse. For at opretholde produktets sikkerhed og pålidelighed, må istandsættelse, vedligeholdelse eller justering kun udføres af et autoriseret Makita service center med anvendelse af Makita reservedele.78 EKSTRAUDSTYR FORSIGTIG:

• Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne brugsanvisning. Anvendelse af andet udstyr eller tilbehør kan udgøre en risiko for personskade. Til- behøret bør kun anvendes til det, det er beregnet til. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita service center.

• Aflåsningsknap (2 stk.)

• Nogle ting på denne liste kan være inkluderet i værk- tøjspakken som standardtilbehør. Det kan være forskel- lige fra land til land. ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN61029: Lydtryksniveau (

): 101 dB (A) Usikkerhed (K): 3 dB (A) Bær høreværn ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN61029: Vibrationsafgivelse (

eller mindre Usikkerhed (K): 1,5 m/s

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden.

• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emissi- onsværdi, afhængigt af den måde, hvorpå maskinen anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurde- ring af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og når den kører i tomgang i tilgift til afbrydertiden). ENH003-15 Kun for lande i Europa EU-konformitetserklæring Makita erklærer, at den følgende maskine (maskiner): Maskinens betegnelse: Afkorter-geringssav Model nr./Type: LS1040F, LS1040FS opfylder betingelserne i de følgende EU-direktiver: 2006/42/EC De er fremstillet i overensstemmelse med den følgende standard eller standardiserede dokumenter: EN61029 Den tekniske fil, som er i overensstemmelse med 2006/ 42/EU, er tilgængelig fra: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
