ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LS1216F MAKITA

Δισκοπρίονο σύνθετης λοξοτομής μήκους

Τα ακλουθα δείχνουν τα σύμβολα που χρησιμοποιούνται για το μηχάνημα. Βεβαιωθείτε τι καταλαβαίνετε τη σημασία τους πριν απ τη χρήση.

• Για να αποφύγετε τραυματισμ απ ιπτάμενα τεμαχίδια, κρατάτε το πρινι με το κεφάλι προς τα κάτω, αφού κάνετε κοπές, μέχρι η λάμα να σταματήσει τελείως.14

• Οταν εκτελείτε ολισθητική κοπή, πρώτα τραβήχτε την κινητή βάση πλήρως και πατήστε την λαβή κάτω, μετά σπρώχτε την κινητή βάση προς τον φράχτη οδηγ.

• Μη βάζετε το χέρι ή τα δάκτυλα κοντά στην λάμα.

• Ποτέ μη κυττάτε απευθείας την ακτίνα λέιζερ. Η απευθείας ακτίνα λέιζερ μπορεί να προκαλέσει τραυματισμ στα μάτια σας.

Yasushi Fukaya Direktør Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien147 ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες) Περιγραφή γενικής άποψης 1 Πείρος αναστολής 2 Εξαγωνικς(οί) κοχλίας(ες) 3 Προφυλακτήρας λάμας 4 Πλάκα εγκοπής 5 Λάμα πριονιού 6 Δντια λάμας 7 Αριστερή κωνική κοπή 8 Ευθύγραμμο κψιμο 9 Δεξιά κωνική κοπή 10 Μοχλς ασφάλισης 11 Κοχλίας ασφάλισης 12 Μπουλνι ρύθμισης 13 Περιστροφική βάση 14 Μοχλς αναστολέα 15 Σωλήνας ολίσθησης 16 Ανω επιφάνεια περιστροφικής βάσης 17 Περιφέρεια λάμας 18 Φράκτης οδηγς 19 Βραχίονας αναστολής 20 Βίδα ρύθμισης 21 Λαβή 22 Έκκεντρο 23 Μοχλς(οί) 24 Μοχλς μανδάλωσης 25 Πλάκα κλίμακας 26 Κουμπί απελευθέρωσης 27 Δείκτης 28 Κουμπί απασφάλισης 29 Σκανδάλη διακπτης 30 Οπή λουκέτου 31 Διακπτης φωτς 32 Φως 33 Διακπτης για λέιζερ 34 Θήκη κλειδιού 35 Εξαγωνικ κλειδί 36 Κοίλο κλειδί 37 Κεντρικ κάλυμμα 38 Εξαγωνικ μπουλνι 39 Ασφάλιση άξονα 40 Θήκη λάμας 41 Βέλος 42 Εξωτερική φλάντζα 43 Εσωτερική φλάντζα 44 Αξνιο 45 Δακτύλιος 46 Συνδετήρας 47 Σάκος σκνης 48 Στμιο σκνης 49 Κουτί σκνης 50 Κάλυμμα 51 Κουμπί 52 Τμήμα κυλίνδρου 53 Πριονσκονη 54 Υποστήριγμα 55 Περιστροφική βάση 56 Κοχλίες σύσφιξης 57 Πάνω φράχτης 58 Κάτω φράχτης 59 Κκκινη περιοχή 60 Κουμπί μέγγενης 61 Βραχίονας μέγγενης 62 Ράβδος μέγγενης 63 Βίδα 64 Πλάκα μέγγενης 65 Παξιμάδι μέγγενης 66 Θήκη 67 Ανάγλυφη μρφωση στέψης υπ γωνία 52/38° 68 Ανάγλυφη μρφωση στέψης υπ γωνία 45° 69 Μρφωση κοιλωτής μαρκίζας υπ γωνία 45° 70 Εσωτερική γωνία τοίχου 71 Εξωτερική γωνία τοίχου 72 Αριστερς αναστολέας μρφωσης στέψης (προαιρετικ αξεσουάρ) 73 Δεξις αναστολέας μρφωσης στέψης (προαιρετικ αξεσουάρ) 74 Αριστερς αναστολέας μρφωσης στέψης 75 Δεξις αναστολέας μρφωσης στέψης 76 Ανάγλυφη μρφωση στέψης 77 Μέγγενη 78 Τάκος στήριξης 79 Εκβολή αλουμινίου 80 Υπερ 15 χιλ 81 Υπερ 290 χιλ 82 Υπερ 340 χιλ 83 Τρύπα 84 Κψιμο αυλακώσεων με

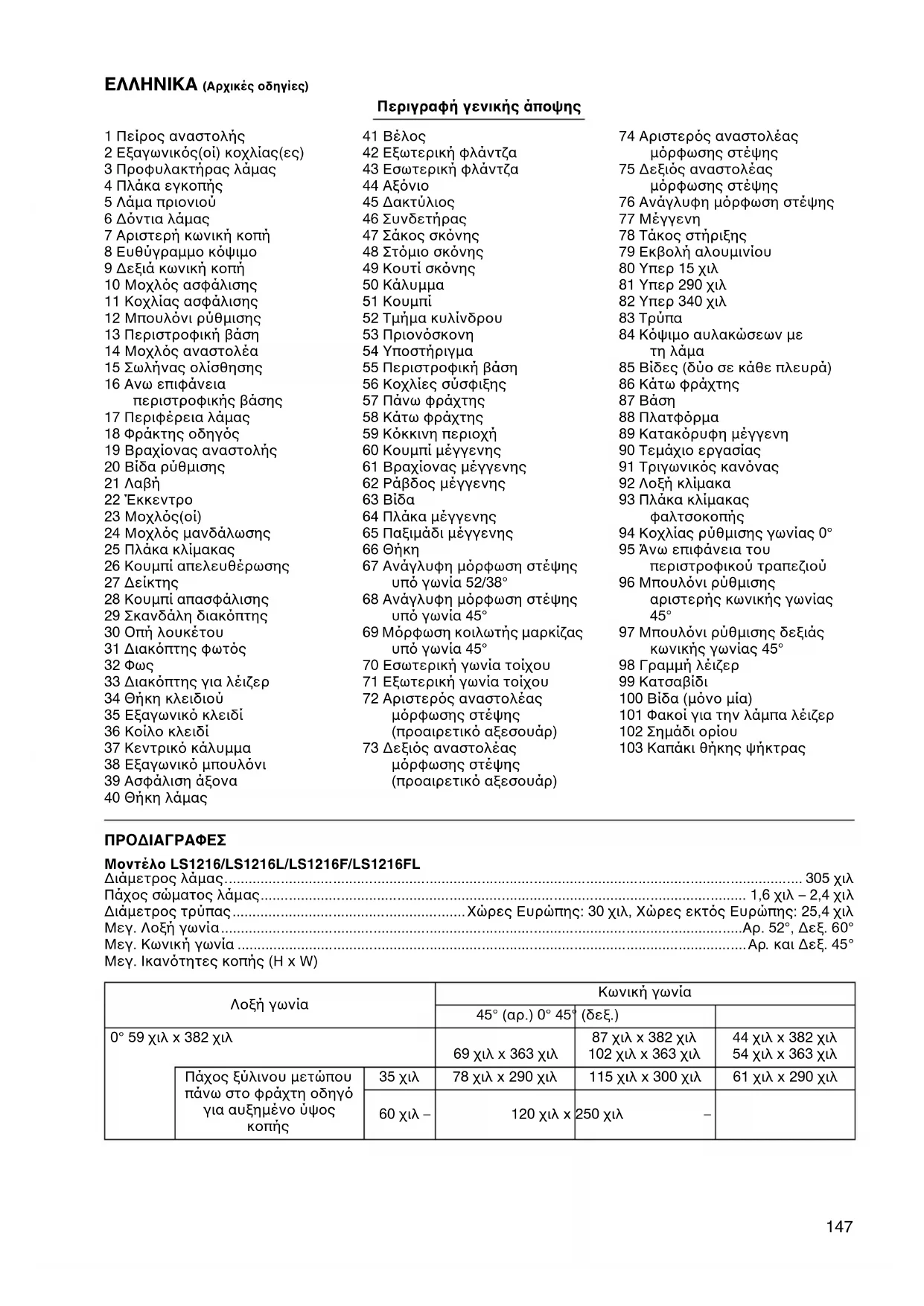

85 Βίδες (δύο σε κάθε πλευρά) 86 Κάτω φράχτης 87 Βάση 88 Πλατφρμα 89 Κατακρυφη μέγγενη 90 Τεμάχιο εργασίας 91 Τριγωνικς καννας 92 Λοξή κλίμακα 93 Πλάκα κλίμακας φαλτσοκοπής 94 Κοχλίας ρύθμισης γωνίας 0° 95 Άνω επιφάνεια του περιστροφικού τραπεζιού 96 Μπουλνι ρύθμισης αριστερής κωνικής γωνίας 45° 97 Μπουλνι ρύθμισης δεξιάς κωνικής γωνίας 45° 98 Γραμμή λέιζερ 99 Κατσαβίδι 100 Βίδα (μνο μία) 101 Φακοί για την λάμπα λέιζερ 102 Σημάδι ορίου 103 Καπάκι θήκης ψήκτρας ΠΡΟΔΙΑΓΡΑΦΕΣ Μοντέλο LS1216/LS1216L/LS1216F/LS1216FL Διάμετρος λάμας................................................................................................................................................ 305 χιλ Πάχος σώματος λάμας......................................................................................................................... 1,6 χιλ – 2,4 χιλ Διάμετρος τρύπας..........................................................Χώρες Ευρώπης: 30 χιλ, Χώρες εκτς Ευρώπης: 25,4 χιλ Μεγ. Λοξή γωνία..................................................................................................................................Αρ. 52°, Δεξ. 60° Μεγ. Κωνική γωνία ...............................................................................................................................Aρ. και Δεξ. 45° Μεγ. Ικαντητες κοπής (H x W)

Κωνική γωνία 45° (αρ.) 0° 45° (δεξ.) 0° 59 χιλ x 382 χιλ 69 χιλ x 363 χιλ 87 χιλ x 382 χιλ 102 χιλ x 363 χιλ 44 χιλ x 382 χιλ 54 χιλ x 363 χιλ Πάχος ξύλινου μετώπου πάνω στο φράχτη οδηγ για αυξημένο ύψος

35 χιλ 78 χιλ x 290 χιλ 115 χιλ x 300 χιλ 61 χιλ x 290 χιλ 60 χιλ – 120 χιλ x 250 χιλ –148 Μέγιστες δυναττητες ειδικής κοπής Ειδική δυναττητα κοπής μεγίστου πλάτους (χρησιμοποιώντας πλατφρμα πάχους 38 χιλ (1-1/2”)) Ανατρέξτε στην εντητα ΛΕΙΤΟΥΡΓΙΑ για τη διαδικασία κοπής. Ταχύτητα χωρίς φορτίο (λεπ

• Λγω του συνεχιζομένου προγράμματς έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπκεινται σε αλλαγές χωρίς προειδοποίηση.

• Οι προδιαγραφές μπορεί να διαφέρουν απ χώρα

• Βάρος σύμφωνα με διαδικασία EPTA 01/2003 ENE006-1 Προοριζ4μενη χρήση Το εργαλείο προορίζεται για ευθείες και λοξές κοπές ακριβείας σε ξύλο. Με τις κατάλληλες λάμες πριονιού, μπορεί επίσης να κψει αλουμίνιο. ENF002-2 Ρευματοδ4τηση Το μηχάνημα πρέπει να συνδέεται μνο σε παροχή ρεύματος της ίδιας τάσης με αυτή που αναφέρεται στην πινακίδα κατασκευαστού και μπορεί να λειτουργήσει μνο με εναλλασσμενο μονοφασικ ρεύμα. Τα μηχανήματα αυτά έχουν διπλή μνωση και κατά συνέπεια, μπορούν να συνδεθούν σε ακροδέκτες χωρίς σύρμα γείωσης. GEA010-1 Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικ4 εργαλείο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε 4λες τις προειδοποιήσεις ασφαλείας και 4λες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρ τραυματισμ. Φυλάξτε 4λες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή. 45° (δεξ. και αρ.) 59 χιλ x 268 χιλ 69 χιλ x 255 χιλ 87 χιλ x 268 χιλ 102 χιλ x 255 χιλ 44 χιλ x 268 χιλ 54 χιλ x 255 χιλ Πάχος ξύλινου μετώπου πάνω στο φράχτη οδηγ για αυξημένο ύψος

87 χιλ x 233 χιλ 102 χιλ x 220 χιλ

Πάχος ξύλινου μετώπου πάνω στο φράχτη οδηγ για αυξημένο ύψος

87 χιλ x 185 χιλ 102 χιλ x 178 χιλ

Πάχος ξύλινου μετώπου πάνω στο φράχτη οδηγ για αυξημένο ύψος

25 χιλ – 115 χιλ x 140 χιλ – 35 χιλ – 120 χιλ x 122 χιλ – Τύπος ανάγλυφης μρφωσης στέψης 45° (με χρήση αναστολέα ανάγλυφης μρφωσης στέψης) 203 χιλ Σοβατεπί (H) (με χρήση οριζντιας μέγγενης) 165 χιλ Κωνική γωνία Λοξή γωνία Μέγιστο πλάτος κοπής

0° 416 χιλ 45° (δεξ. και αρ.) 292 χιλ149 ENB034-10 ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟΝ ΠΡΙΟΝΩΤΟ ∆ΙΣΚΟ

1. Κρατάτε τα χέρια µακρυά απ την τροχιά τησ

λάµασ πριονιού. Αποφύγετε επαφή και µε λάµεσ µικρήσ ταχύτητασ. Μπορεί επίσησ να προκαλέσουν σοβαρ τραυµατισµ.

2. Πριν απ τη λειτουργία, να ελέγχετε

προσεκτικά τη λάµα πριονιού για ραγίσµατα ή παραµρφωση. Αντικαταστήστε αµέσωσ µια λάµα που έχει υποστεί ζηµιά.

3. Αντικαταστείστε την πλάκα εγκοπήσ ταν

4. Να χρησιµοποιείτε µνο τισ λάµεσ πριονιού που

καθορίζει ο κατασκευαστήσ, οι οποίεσ συµµορφώνονται µε το EN847-1.

5. Μη χρησιµοποιείτε λάµεσ πριονιού

κατασκευασµένεσ απ ατσάλι υψηλήσ ταχύτητασ.

6. Φοράτε προστατευτικά οφθαλµών.

7. Να φοράτε προστατευτικά αυτιών για να

µειώσετε τον κίνδυνο τησ απώλειασ ακοήσ.

8. Να φοράτε γάντια ταν χειρίζεστε δίσκουσ (οι

δίσκοι να µεταφέρονται σε ειδική θήκη µεταφοράσ, ταν αυτ είναι εφικτ) και υλικά ανώµαλησ επιφάνειασ.

9. Συνδέστε το πρινι λοξτµησησ σε µιά συσκευή

συλλογήσ σκνησ ταν πριονίζετε.

10. Επιλέγετε τισ λάµεσ πριονιού ανάλογα µε το

υλικ που πρκειται να κοπεί.

11. Μη χρησιµοποιείσετε το πρινι για να κψετε

οτιδήποτε άλλο εκτσ απ αλουµίνιο, ξύλο ή παρµοια υλικά.

12. Πάντοτε ασφαλίζετε λα τα κινούµενα τµήµατα

πριν µεταφέρετε το εργαλείο. ταν σηκώνετε ή µεταφέρετε το εργαλείο, µην χρησιµοποιείτε τον προφυλακτήρα ωσ χερούλι µεταφοράσ.

13. Μη χειρίζεστε το εργαλείο χωρίσ τουσ

προφυλακτήρεσ στη θέση τουσ. Ελέγξτε τον προφυλακτήρα λάµασ για κανονικ κλείσιµο πριν απ κάθε χρήση. Μη λειτουργείτε το πρινι εάν ο προφυλακτήρασ λάµασ δεν κινείται ελεύθερα και δεν κλείνει αµέσωσ. Ποτέ µη σφίξετε ή δέσετε τον προφυλακτήρα λάµασ στη θέση ανοίγµατοσ.

14. ∆ιατηρείτε την περιοχή του πατώµατοσ χωρίσ

ελεύθερα υλικά π.χ. αποκοπίδια και

15. Να χρησιµοποιείτε µνο λάµεσ πριονιού που

είναι επισηµασµένεσ µε µέγιστη ταχύτητα ίση µε ή υψηλτερη απ την ταχύτητα χωρίσ φορτίο που είναι επισηµασµένη στο εργαλείο.

16. ταν το εργαλείο είναι εφοδιασµένο µε λέιζερ

ή LED, µην αντικαθιστάτε το λέιζερ ή το LED µε άλλο διαφορετικού τύπου. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο σέρβις για επισκευή.

17. Μην αφαιρείτε ποτέ οποιαδήποτε κοµµένα

κοµµάτια ή άλλα µέρη του τεµαχίου εργασίασ απ την περιοχή κοπήσ ενώ το εργαλείο βρίσκεται σε λειτουργία µε απροστάτευτη λάµα.

18. Μην εκτελείτε καµµιά λειτουργία στο χέρι. Το

αντικείμενο εργασίας πρέπει να είναι ασφαλισμένο σταθερά στην περιστροφική βάση και στον φράκτη οδηγ με την μέγγενη σε κάθε λειτουργία. Ποτέ μη χρησιμοποιείτε το χέρι σας για να ασφαλίσετε το αντικείμενο εργασίας.

19. Βεβαιωθείτε τι το εργαλείο είναι σταθερ πριν

20. Στερεώστε το εργαλείο σε πάγκο, εάν

21. Στηρίξτε τα µακριά τεµάχια εργασίασ µε

κατάλληλεσ επιπρσθετεσ στηρίξεισ.

22. Μην κβετε το τεµάχιο εργασίασ τσο µικρ

που να µην µπορεί να συγκρατηθεί στη µέγγενη µε ασφάλεια. Ένα τεμάχιο εργασίας που συγκρατείται λανθασμένα μπορεί να προκαλέσει κλτσημα και σοβαρ προσωπικ τραυματισμ.

23. Ποτέ µην αγγίζετε τη λάµα πριονιού.

24. Σταµατείστε το εργαλείο και περιµένετε για τη

λάµα πριονιού να σταµατήσει πριν µετακινείσετε το αντικείµενο εργασίασ ή αλλάξετε τισ ρυθµίσεισ.

25. Αποσυνδέστε το εργαλείο πριν αλλάξετε λάµα ή

26. Ο πείροσ αναστολήσ που κλειδώνει την κεφαλή

του κπτη κάτω είναι µνο για τον σκοπ µεταφοράσ και αποθήκευσησ και χι για λειτουργίεσ κοπήσ.

27. Μη χρησιµοποιείτε το εργαλείο ταν υπάρχουν

κοντά εύφλεκτα υγρά ή αέρια. Η ηλεκτρική λειτουργία του εργαλείου θα μπορούσε να προκαλέσει έκρηξη και πυρκαγιά ταν εκτεθεί σε εύφλεκτα υγρά ή αέρια.

28. Χρησιµοποιείτε µνο τισ ειδικέσ φλάντζεσ για το

29. Προσέξτε να µη κάνετε ζηµιά στην άτρακτο,

φλάντζεσ (ειδικά στην επιφάνεια εγκατάστασησ) ή στο µπουλνι.

30. Βεβαιώνεστε τι η περιστροφική βάση είναι

κατάλληλα ασφαλισµένη, ωστε να µη µετακινηθεί κατά την λειτουργία.

31. Για την ασφάλειά σασ, αφαιρέστε τα αποκοπίδια,

µικρά τεµάχια, κλπ. απ το τραπέζι πριν την λειτουργία.

32. Αποφύγετε την κοπή καρφιών. Ελέγξτε και

αφαιρέστε λα τα καρφιά απ το αντικείµενο εργασίασ πριν την λειτουργία.

33. Βεβαιώνεστε τι ο άξονασ ασφάλισησ είναι

ελεύθεροσ πριν ενεργοποιήσετε τον διακπτη.

34. Βεβαιώνεστε τη η λάµα δεν αγγίζει την

περιστροφική βάση στην κατώτατη θέση.

35. Κρατάτε σταθερά τη λαβή. Εχετε υπψη σασ τι

το πρινι κινείται πάνω και κάτω ελαφρά κατά το ξεκίνηµα και το σταµάτηµα.

36. Βεβαιώνεστε τ η λάµα δεν αγγίζει το

αντικείµενο εργασίασ πριν την ενεργοποίηση του διακπτη.

37. Πριν χρησιµοποιήσετε το εργαλείο στο

πραγµατικ αντικείµενο εργασίασ, αφήστε το να τρέξει για λίγο. Παρακολουθείστε το για κραδασµούσ ή ταλαντεύσεισ που µπορεί να δείχνουν κακή εγκατάσταση ή κακή ισοζύγιση

38. Περιµένετε µέχρι η λάµα να αποκτήσει πλήρη

ταχύτητα πριν αρχίσετε να κβετε.

39. Σταµατήστε αµέσωσ την λειτουργία εάν

παρατηρήσετε κάτι αφύσικο.

40. Μη προσπαθήσετε να κλειδώσετε την σκανδάλη

41. Να είστε πάντοτε σε κατάσταση ετοιµτητασ,

ιδιαίτερα ταν κάνετε επαναληπτικέσ και µοντονεσ εργασίεσ. Μην ξεγελαστείτε ποτέ τι βρίσκεστε σε κατάσταση ασφάλειασ. Οι λάµεσ είναι υπερβολικά αδυσώπητεσ.

42. Πάντοτε χρησιµοποιείτε τα ανταλλακτικά που

συνιστώνται στο εγχειρίδιο αυτ. Χρήση ακατάλληλων ανταλλακτικών πωσ λειαντικών τροχών µπορεί να προκαλέσουν τραυµατισµ.

43. Προσέχετε ταν κάνετε εγκοπέσ.

44. Σκνη προερχµενη απ την λειτουργία

περιέχει χηµικά τα οποία είναι γνωστά καρκινογνα, προκαλούν γεννητικέσ δυσµορφίεσ ή άλλη αναπαραγωγική ζηµιά. Μερικά παραδείγµατα των χηµικών αυτών είναι:

• µλυβδοσ απ υλικά χρωµατισµένα µε ουσίεσ µε βάση τον µλυβδο

• αρσενικ και χρώµιο απ χηµικώσ επεξεργασµένη ξυλεία. Ο κίνδυνοσ απ την έκθεση στισ ουσίεσ αυτέσ διαφέρει, εξαρτώµενοσ απ πσο συχνά κάνετε το είδοσ αυτ τησ εργασίασ. Για να µειώσετε την έκθεσή σασ στα χηµικά αυτά: εργάζεστε σε µιά πολύ καλά αεριζµενη αίθουσα και εργάζεστε µε χρησιµοποίηση εγκεκριµένων εφοδίων ασφάλειασ πωσ π.χ. µε εκείνεσ τισ µάσκεσ σκνησ που είναι ειδικά σχεδιασµένεσ να συγκρατούν µικροσκοπικά σωµατίδια.

45. Για την µείωση του προκαλουµένου θορύβου,

πάντοτε σιγουρεύεστε τι η λεπίδα είναι ακονισµένη και καθαρή.

46. Ο χρήστησ είναι επαρκώσ εκπαιδευµένοσ στην

χρήση, ρύθµιση και λειτουργία του εργαλείο. ΦΥΛΑΞΤΕ ΤΙΣ Ο∆ΗΓΙΕΣ ΑΥΤΕΣ. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σασ µε το προϊν (που αποκτήθηκε απ επανειληµµένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των καννων ασφαλείασ του παρντοσ εργαλείου. ΚΑΚΗ ΧΡΗΣΗ ή αµέλεια να ακολουθήσετε τουσ καννεσ ασφάλειασ που διατυπώνονται σ’αυτ το εγχειρίδιο οδηγιών µπορεί να προκαλέσει σοβαρ προσωπικ τραυµατισµ. ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση σε πάγκο Οταν το εργαλείο μεταφέρεται, η λαβή κλειδώνεται στην χαμηλωμένη θέσ απ τον πείρο αναστολής. Ελευθερώστε τον πείρο αναστολής ασκώντας ελαφρά πίεση προς τα κάτω πάνω στη λαβή και τραβώντας τον πείρο αναστολής ταυτχρονα. (Εικ. 1) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Βεβαιωθείτε τι το εργαλείο δεν θα µετακινηθεί πάνω στην επιφάνεια στήριξησ. Η μετακίνηση του δισκοπρίονου φαλτσοκοπής πάνω στην επιφάνεια στήριξης κατά την κοπή ενδέχεται να καταλήξει σε απώλεια ελέγχου και σοβαρ τραυματισμ. Αυτ το εργαλείο πρέπει να στερεώνεται με τέσσερα μπουλνια σε μιά επίπεδη και σταθερή επιφάνεια χρησιμοποιώντας τις τρύπες μπουλονιών που είναι στη βάση του εργαλείου. Αυτ βοηθάει στην αποφυγή ανατροπής και πιθανού τρυματισμού. (Εικ. 2) ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµαπριν ρυθµίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο. Η μη απενεργοποίηση και αποσύνδεση του εργαλείου ενδέχεται να καταλήξει σε σοβαρ τραυματισμ λγω τυχαίας εκκίνησης. Προφυλακτήρασ λάµασ (Εικ. 3 και 4) Οταν χαμηλώνετε την λαβή, ο προφυλακτήρας λάμας ανυψώνεται αυτματα. Ο Προφυλακτήρας λάμας επιστρέφει στην αρχική του θέση ταν η κοπή έχει συμπληρωθεί και η λαβή έχει σηκωθεί. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Ποτέ µην εξουδετερώσετε ή αφαιρέσετε τον προφυλακτήρα ή το ελατήριο που προσαρµζεται στον προφυλακτήρα. Ένας εκτεθειμένος δίσκος λγω αχρήστευσης του προφυλακτήρα ενδέχεται να καταλήξει σε σοβαρ τραυματισμ στη διάρκεια της λειτουργίας. Γιά χάρι της προσωπικής σας ασφάλειας, πάντοτε διατηρείτε τον προφυλακτήρα λάμας σε καλή κατάσταση. Οποιαδήποτε ανώμαλη λειτουργία του προφυλακτήρα λάμας πρέπει να διορθώνεται αμέσως. Ελέγξτε να βεβαιωθείτε για την δράση του ελατηρίου επαναφοράς του προφυλακτήρα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Ποτέ µην χρησιµοποιείτε το εργαλείο εάν ο προφυλακτήρα λάµασ ή το ελατήριο έχουν πάθει ζηµιά, βλάβη ή έχουν αφαιρεθεί. Η λειτουργία του εργαλείου με προφυλακτήρα ο οποίος έχει υποστεί ζημία, είναι ελαττωματικς ή έχει αφαιρεθεί ενδέχεται να καταλήξει σε σοβαρ τραυματισμ. Εάν το διαφανές προφυλακτικ λάμας λερωθεί, ή πριονσκονη κολλήσει επάνω του με τέτοιο τρπο έτσι ώστε η λάμα και /ή το αντικείμενο εργασίας δεν είναι ορατά, αποσυνδέστε το πρινι και καθαρίστε το προφυλακτικ προσεκτικά με ένα νωπ ύφασμα. Μην χρησιμοποιείτε διαλυτικά ή καθαριστικά με βάση το πετρέλαιο στον πλαστικ προφυλακτήρα επειδή αυτ ενδέχεται να προκαλέσει φθορά στον προφυλακτήρα. Εάν ο προφυλακτήρας του δίσκου λερώσει και απαιτείται καθαρισμς του για σωστή λειτουργία, ακολουθήστε τα βήματα κατωτέρω: Έχοντας απενεργοποιήσει και αποσυνδέσει το εργαλείο, χρησιμοποιήστε το παρεχμενο κοίλο κλειδί περικοχλίων για να ξεσφίξετε τον εξαγωνικ κοχλία συγκράτησης του κεντρικού καλύμματος. Χαλαρώστε το εξάγωνο μπουλνι γυρίζοντας το αριστερστροφα και ανυψώστε τον προφυλακτήρα λάμας και το κεντρικ κάλυμμα. Με τον προφυλακτήρα λάμας στη θέση αυτή, το καθάρισμα μπορεί να γίνει καλύτερα και πληρέστερα. Οταν το καθάρισμα ολοκληρωθεί ακολουθείστε αντίστροφη πορεία και ασφαλίστε το μπουλνι. Μην αφαιρέσετε το ελατήριο κρατήματος του προφυλακτήρα λάμας. Εάν ο προφυλακτήρας υποστεί φθορά λγω γήρανσης ή έκθεσης σε ακτινοβολία UV, απευθυνθείτε σε κάποιο κέντρο σέρβις της Makita για νέο προφυλακτήρα. ΜΗΝ ΕΞΟΥ∆ΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ.151 Τοποθέτηση τησ σανίδασ εγκοπήσ (Εικ. 5, 6 και 7) Αυτ το εργαλείο είναι εφωδιασμένο με τις σανίδες εγκοπών στην περιστροφική βάση του για να ελαχιστοποιεί το σχίσιμο στην πλευρά εξδου κοπής. Οι σανίδες εγκοπών είναι εργοστασιακά ρυθμισμένες έτσι ώστε η λάμα πριονιού δεν τις αγγίζει. Πριν απ την χρήση, ρυθμίστε τις σανίδες εγκοπών ως εξής: Πρώτα, αποσυνδέστε το εργαλείο απ το ρεύμα. Χαλαρώστε λες τις βίδες (απ 3 στα αριστερά και δεξιά) που ασφαλίζουν τις σανίδες εγκοπών. Ξανασφίγχτε τις σε σημείο που να μπορούν να μετακινούνται εύκολα με το χέρι. Χαμηλώστε την λαβή πλήρως και σπρώχτε μέσα τον πείρο αναστολής να κλειδώσει την λαβή στην χαμηλωμένη θέση. Ξεσφίξτε, γυρίζοντας αριστερστροφα, τον κοχλία ασφάλισης, που ασφαλίζει τους πάνω στύλους ολίσθησης και επιπλέον ωθήστε προς τα εμπρς το μοχλ ασφάλισης που ασφαλίζει τους κάτω στύλους ολίσθησης. Τραβήχτε την κινητή βάση προς το μέρος σας εντελώς. Ρυθμίστε τις σανίδες εγκοπών έτσι ώστε οι σανίδες μλις αγγίζουν τις πλευρές των δοντιών των λαμών. Σφίχτε τις εμπρσθιες βίδες (χι σφιχτά). Σπρώχτε την κινητή βάση προς τον φράχτη οδηγ εντελώς και ρυθμίστε τις σανίδες εγκοπών έτσι ώστε οι σανίδες μλις αγγίζουν τις πλευρές των δοντιών των λαμών. Σφίχτε τις οπίσθιες βίδες (χι σφιχτά). Αφού ρυθμίσετε τις σανίδες εγκοπών, αφήστε τον πείρο αναστολής και σηκώστε την λαβή. Μετά σφίχτε λες τις λαβές με ασφάλεια. ΑΝΑΚΟΙΝΩΣΗ:

• Μλισ ρυθµίσετε τη γωνία φαλτσοκοπήσ, βεβαιωθείτε τι οι πλάκεσ εγκοπήσ είναι ρυθµισµένεσ κατάλληλα. Η σωστή ρύθμιση των πλακών εγκοπής διευκολύνει τη κατάλληλη στήριξη του τεμαχίου εργασίας ελαχιστοποιώντας το σχίσιμο του τεμαχίου εργασίας. ∆ιατήρηση τησ µέγιστησ ικαντητασ κοπήσ (Εικ. 8, 9 και 10) Αυτ το εργαλείο είναι ρυθμισμένο απ το εργοστάσιο να παρέχει την μέγιστη ικαντητα κοπής για λάμα πριονιού 305 χιλ. Αποσυνδέστε το εργαλείο πριν επιχειρήσετε οποιαδήποτε ρύθμιση. Οταν εγκαθιστάτε μια νέα λάμα, πάντοτε ελέγχετε την θέση του χαμηλτερου ορίου της λάμας και εάν είναι απαραίτητο, ρυθμίστε τη ως εξής: Πρώτα αποσυνδέστε το εργαλείο. Χαμηλώστε το μοχλ αναστολέα ώστε ο δίσκος να τοποθετηθεί πως υποδεικνύεται στην εικνα. Σπρώξτε τη κινητή βάση πλήρως προς το οδηγ φράκτη και χαμηλώστε τη χειρολαβή εντελώς. Χρησιμοποιείστε το κοίλο κλειδί για να γυρίσετε το μπουλνι ρύθμισης μέχρι η περιφέρεια της λάμας να εκτείνεται ελαφρά κάτω απ την άνω επιφάνεια της περιστοφικής βάσης στο σημείο που το εμπρσθιο πρσωπο του φράκτη οδηγού συναντάει την άνω επιφάνεια της περιστροφικής βάσης. Με το εργαλείο αποσυνδεδεμένο, περιστρέψτε τη λάμα με το χέρι ενώ κρατάτε την λαβή εντελώς κάτω σιγουρεύοντας τι η λάμα δεν κάνει επαφή με κανένα μέρος της χαμηλτερης βάσης. Επαναρυθμίστε ελαφρά, αν είναι απαραίτητο. Μετά απ τη ρύθμιση, να επαναφέρετε πάντα το μοχλ αναστολέα στην αρχική του θέση περιστρέφοντάς τον αριστερστροφα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Μετά απ την τοποθέτηση νέου δίσκου και µε αποσυνδεδεµένο το εργαλείο, φροντίζετε κάθε φορά ώστε ο δίσκοσ να µην έρχεται σε επαφή µε οποιοδήποτε µέροσ τησ κάτω βάσησ ταν χαµηλώνετε πλήρωσ τη λαβή. Σε περίπτωση επαφής του δίσκου με τη βάση, ενδέχεται να προκληθεί ανάκρουση και σοβαρς τραυματισμς. Βραχίονασ αναστολήσ (Εικ. 11) Η χαμηλή οριακή θέση της λάμας μπορεί να ρυθμιστεί εύκολα με τον βραχίονα αναστολής. Για να ρυθμίσετε, περιστρέψτε τον βραχίονα αναστολής κατά την διεύθυνση του βέλους πως φαίνεται στην εικνα. Ρυθμίστε την βίδα ρύθμισης έτσι ώστε η λάμα σταματά στην επιθυμητή θέση ταν η λαβή χαμηλώνεται πλήρως. Ρύθµιση τησ λοξήσ γωνίασ (Εικ. 12) Ωθήστε τη λαβή, ώστε να επιτευχθεί ζεύξη του εκκέντρου και περιστρέψτε δεξιστροφα έως του σταματήσει. Γυρίστε την περιστροφική βάση, ενώ πιέζετε το μοχλ ασφάλισης προς τα κάτω. ]ταν έχετε μετακινήσει τη λαβή στη θέση που ο δείκτης υποδεικνύει την επιθυμητή γωνία στην κλίμακα λοξοτομής, γυρίστε τη λαβή κατά 90° αριστερστροφα ώστε να ασφαλίσετε την περιστροφική βάση.

• Μετά απ την αλλαγή της γωνίας λοξοτομής, να ασφαλίζετε πάντα την περιστροφική βάση γυρίζοντας τη λαβή κατά 90° αριστερστροφα. ΑΝΑΚΟΙΝΩΣΗ:

• Οταν γυρίζετε την περιστροφική βάση, βεβαιώνεστε τι ανυψώνετε την λαβή εντελώς. Ρύθµιση τησ κωνικήσ γωνίασ (Εικ. 13, 14 και 15) Για να ρυθμίσετε την κωνική γωνία, χαλαρώστε τον μοχλ στο πίσω μέρος του εργαλείου αριστερστροφα. Ωθήστε το μοχλ μανδάλωσης πλήρως προς τα εμπρς, πως υποδεικνύεται στην εικνα, ενσω συγκρατείτε το βάρος της κεφαλής του πριονιού, ώστε να μην ασκείται πίεση στον πείρο ασφάλισης. ]ταν δίνετε κλίση στην κινητή βάση προς τα δεξιά, δώστε μια ελαφριά κλίση στην κινητή βάση προς τα αριστερά μλις χαλαρώσετε το μοχλ και πιέστε το κουμπί απελευθέρωσης. Συνεχίζοντας να πιέζετε το κουμπί απελευθέρωσης, δώστε κλίση στην κινητή βάση προς τα δεξιά. Γείρετε την λάμα μέχρι ο δείκτης να δείχνει στην επιθυμητή γωνία στην κωνική κλίμακα. Μετά σφίχτε τον μοχλ σταθερά δεξιστροφα να ασφαλίσετε τον

]ταν τραβήξετε το μοχλ μανδάλωσης προς το μπροστιν μέρος του δισκοπρίονου, μπορείτε να ασφαλίσετε το δίσκο χρησιμοποιώντας σταθερά άκρα στα δεξιά και αριστερά υπ γωνία 22,5° και 33,9° προς την επιφάνεια της βάσης. ]ταν ωθήσετε το μοχλ μανδάλωσης προς το πίσω μέρος του δισκοπρίονου πως υποδεικνύεται στην εικνα, μπορείτε να ασφαλίσετε το δίσκο σε οποιαδήποτε επιθυμητή γωνία εντς του καθορισμένου εύρους γωνιών φαλτσοκοπής.152

• Αφού αλλάξετε την κωνική γωνία, πάντοτε ασφαλίζετε τν βραχίονα σφίγγοντας τον μοχλ δεξιστροφα. ΑΝΑΚΟΙΝΩΣΗ:

• ]ταν δίνετε κλίση στο δίσκο, να φροντίζετε ώστε η λαβή να είναι πλήρως ανυψωμένη.

• Οταν αλλάζετε κωνικές γωνίες, βεβαιώνεστε τι τοποθετείτε τις σανίδες εγκοπών κατάλληλα πως εξηγείται στο τμήμα “Τοποθέτηση της σανίδας

Ρύθμιση ασφάλισης ολίσθησης (Εικ. 16) Για να ασφαλίσετε τον κάτω στύλο ολίσθησης, τραβήξτε το μοχλ ασφάλισης προς το μπροστιν μέρος του δισκοπρίονου. Για να ασφαλίσετε τον πάνω στύλο ολίσθησης, γυρίστε τον κοχλία ασφάλισης δεξιστροφα. Λειτουργία διακ4πτη Για Ευρωπαικές χώρες (Εικ. 17) Για να εμποδιστεί το τυχαίο τράβηγμα της σκανδάλης διακπτη, ένα κουμπί απασφάλισης έχει προβλεφθεί. Για να ξεκινήσετε το μηχάνημα, σπρώξετε το μοχλ προς τα αριστερά, πατήστε προς τα μέσα το κουμπί απασφάλισης και τραβήξετε τη σκανδάλη. Ελευθερώστε τη σκανδάλη διακπτη να σταματήσει. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πριν συνδέσετε το εργαλείο στο ρεύμα, πάντοτε ελέγχετε να δείτε 4τι η σκανδάλη διακ4πτης ενεργοποιείται κανονικά και επιστρέφει στην θέση “OFF” 4ταν ελευθερώνεται. Μη τραβάτε την σκανδάλη διακ4πτη δυνατά χωρίς να πατήσετε μέσα το κουμπί απασφάλισης. Αυτ4 μπορεί να προκαλέσει βλάβη του διακ4πτη. Η λειτουργία ενς εργαλείου με διακπτη ο οποίος δεν ενεργοποιείται κατάλληλα μπορεί να οδηγήσει σε απώλεια ελέγχου και σοβαρ τραυματισμ. Παρέχεται οπή στη σκανδάλη ενεργοποίησης για την εισαγωγή λουκέτου, ώστε να επιτυγχάνεται κλείδωμα του εργαλείου. Για 4λες τις χώρες εκτ4ς των Ευρωπαικών χωρών (Εικ. 18) Για να εμποδιστεί το τυχαίο τράβηγμα της σκανδάλης διακπτη, ένα κουμπί απασφάλισης έχει προβλεφθεί. Για να ξεκινήσετε το εργαλείο, πατήστε το κουμπί απασφάλισης και τραβήχτε την σκανδάλη διακπτη. Ελευθερώστε τη σκανδάλη διακπτη να σταματήσει. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Πριν συνδέσετε το εργαλείο στο ρεύμα, πάντοτε ελέγχετε να δείτε 4τι η σκανδάλη διακ4πτης ενεργοποιείται κανονικά και επιστρέφει στην θέση “OFF” 4ταν ελευθερώνεται. Μη τραβάτε την σκανδάλη διακ4πτη δυνατά χωρίς να πατήσετε μέσα το κουμπί απασφάλισης. Αυτ4 μπορεί να προκαλέσει βλάβη του διακ4πτη. Η λειτουργία ενς εργαλείου με διακπτη ο οποίος δεν ενεργοποιείται κατάλληλα μπορεί να οδηγήσει σε απώλεια ελέγχου και σοβαρ τραυματισμ. Παρέχεται οπή στη σκανδάλη ενεργοποίησης για την εισαγωγή λουκέτου, ώστε να επιτυγχάνεται κλείδωμα του εργαλείου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μη χρησιμοποιείτε λουκέτο με στέλεχος ή συρματ4σχοινο διαμέτρου μικρ4τερης απ4 6,35 χιλ. Ένα μικρτερο στέλεχος ή καλώδιο ενδέχεται να μην ασφαλίζει κατάλληλα το εργαλείο στη θέση OFF και ενδέχεται να προκληθεί ανεπιθύμητη λειτουργία και πρκληση σοβαρού τραυματισμού.

• ΠΟΤΕ μη χρησιμοποιήσετε εργαλείο χωρίς πλήρως λειτουργική σκανδάλη διακ4πτη. Οποιοδήποτε εργαλείο με διακπτη εκτς λειτουργίας είναι ΕΞΑΙΡΕΤΙΚΑ ΕΠΙΚΙΝΔΥΝΟ και απαιτείται επισκευή του πριν απ περαιτέρω χρήση, διαφορετικά ενδέχεται να προκληθεί σοβαρς τραυματισμς.

• Για την ασφάλειά σας, αυτ το εργαλείο είναι εφωδιασμένο με ένα κουμπί απασφάλισης που εμποδίζει το εργαλείο να ξεκινήσει άσκοπα. ΠΟΤΕ μη χρησιμοποιείτε το εργαλείο εάν τρέχει ταν απλώς πατάτε την σκανδάλη χωρίς να πατήσετε το κουμπί απασφάλισης. Διακπτης ο οποίος απαιτεί επισκευή ενδέχεται να καταλήξει σε ανεπιθύμητη λειτουργία και την πρκληση σοβαρού τραυματισμού. Επιστρέψτε το εργαλείο σε ένα κέντρο εξυπηρέτησης Makita για κανονικές επισκευές ΠΡΙΝ περαιτέρω χρήση.

• Μην αχρηστεύετε ΠΟΤΕ το κουμπί ασφάλισης χρησιμοποιώντας αυτοκλλητη ταινία ή με άλλο τρπο. Διακπτης με αχρηστευμένο κουμπί ασφάλισης ενδέχεται να καταλήξει σε ανεπιθύμητη λειτουργία και την πρκληση σοβαρού τραυματισμού. Αναμμα των λαμπών (Εικ. 19) Μ4νο για τα μοντέλα LS1216F και LS1216FL

• Το φως αυτ δεν είναι αδιάβροχο. Μη πλύνετε το φως με νερ ούτε να το χρησιμοποιήσετε στη βροχή ή σε υγρή τοποθεσία. Τέτοια χρήση μπορεί να προκαλέσει ηλεκτροπληξία και καπν.

• Μην αγγίξετε τους φακούς του φωτς, γιατί είναι πολύ θερμ ταν είναι αναμμένο ή αμέσως αφού έχει σβήσει. Αυτ μπορεί να προκαλέσει έγκαυμα στο ανθρώπινο σώμα.

• Μη χτυπήσετε το φως γιατί μπορεί να προκληθεί ζημιά ή μικρτερη διάρκεια ζωής.

• Μη ρίχνετε την ακτίνα φωτς στα μάτια σας. Μπορει να προκληθεί πνος στα μάτια.

• Μη καλύπτετε το φως με ρούχα, κουτιά, χαρτνια ή παρμοια υλικά ενώ είναι αναμμένο, γιατί μπορεί να προκαλέσει φωτιά ή ανάφλεξη. Για να ανάψετε το φως, πιέστε την άνω θέση (I) του διακπτη. Για να σβήσετε το φως, πιέστε την κάτω θέση (O) του διακπτη. Μετακινείστε το φως για να φωτίσετε άλλη περιοχή.

• Χρησιμοποιείστε ένα στεγν πανί για να σφουγγίσετε τους ρύπους απ τους φακούς της λάμπας. Προσέχετε να μην γρατσουνίσετε τους φακούς της λάμπας γιατί μπορεί να προκληθεί μείωση φωτισμού.153 Ηλεκτρονική λειτουργία Σταθερσ έλεγχοσ ταχύτητασ

• Το εργαλείο διαθέτει ηλεκτρονικ έλεγχο ταχύτητας ο οποίος διευκολύνει τη διατήρηση σταθερής ταχύτητας περιστροφής του δίσκου ακμη και υπ φορτίο. Η σταθερή ταχύτητα περιστροφής του δίσκου έχει ως αποτέλεσμα μια πολύ λεία τομή. ∆υναττητα οµαλήσ εκκίνησησ

• Αυτή η λειτουργία επιτρέπει την ομαλή εκκίνηση του εργαλείου περιορίζοντας τη ροπή εκκίνησης. Ενέργεια ακτίνασ λέιζερ Μνο για τα µοντέλα LS1216L και LS1216FL

• Ποτέ μη κυττάτε μέσα στην ακτίνα λέιζερ. Απευθείας κύτταγμα της ακτίνας λέιζερ θα τραυματίσει τα μάτια σας.

• AKTΙΝΟΒΟΛΙΑ ΛΕΪΖΕΡ, ΜΗ ΚΥΤΤΑΤΕ ΜΕΣΑ ΣΤΗΝ ΑΚΤΙΝΑ ‘Η ΒΛΕΠΕΤΕ ΑΠΕΥΘΕΙΑΣ ΜΕ ΟΠΤΙΚΟ ΟΡΓΑΝΟ, ΠΡΟΪΟΝ ΛΕΙΖΕΡ ΤΑΞΕΩΣ 2Μ. Για να ανάψετε την ακτίνα λέιζερ, πατήστε την άνω θέση (I) του διακπτη. Για να σβήσετε τη δέσμη λέιζερ, πιέστε την κάτω θέση (O) του διακπτη. (Εικ. 20) Η γραμμή λέιζερ μπορεί να μετακινηθεί είτε στην αριστερή είτε στην δεξιά πλευρά της λάμας πριονιού ρυθμίζοντας την ρυθμιστική βίδα ως εξής: (Εικ. 21)

1. Χαλαρώστε την ρυθμιστική βίδα γυρίζοντας την

2. Με την ρυθμιστική βίδα χαλαρωμένη, σύρτε την

στα δεξιά ή αριστερά σο βαθειά μπορεί να πάει.

3. Σφίχτε την ρυθμιστική βίδα σταθερά στην θέση

που σταματά να ολισθαίνειι. Η γραμμή λέιζερ είναι ρυθμισμένη απ το εργοστάσιο να είναι τοποθετημένη σε 1 χιλ απ την πλευρική επιφάνεια της λάμας (θέση κοπής).

• ]ταν η γραμμή λέιζερ είναι αμυδρή και δύσκολο να τη διακρίνετε λγω έκθεσης σε απευθείας ηλιακ φως, αλλάξτε θέση εργασίας μεταφερμενοι σε κάποιο άλλο σημείο με μικρτερη έκθεση στο απευθείας ηλιακ φως. Ευθυγράµµιση τησ γραµµήσ λέιζερ (Εικ. 22) Η γραμμή λέιζερ μπορεί να μετακινηθεί στην αριστερή ή στην δεξιά πλευρά της λάμας σύμφωνα με τις εφαρμογές κοπής. Ανατρέξτε στις εξηγήσεις του εδαφίου με τίτλο “Ενέργεια της ακτίνας λέιζερ” σχετικά με την μέθοδο μετακίνησης.

• Χρησιμοποιείστε επένδυση ξύλου στον φράκτη οδηγ ταν ευθυγραμμίζετε την γραμμή κοπής με την γραμμή λέιζερ στην πλευρά του φράκτη οδηγού σε σύνθετες κοπές (κωνική γωνία 45 μοιρών και λοξή δεξιά γωνία 45 μοιρών). Α) ]ταν πετυχαίνετε σωστ μέγεθος στην αριστερή πλευρά του τεμαχίου εργασίας.

• Μετακινείστε την γραμμή λέιζερ στα αριστερά

Β) ]ταν πετυχαίνετε σωστ μέγεθος στην δεξιά πλευρά του τεμαχίου εργασίας.

• Μετακινείστε την γραμμή λέιζερ στα δεξιά της

Ευθυγραμμίστε την γραμμή κοπής στο τεμάχιο εργασίας σας με την γραμμή λέιζερ. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν κάνετε εργασία στο εργαλείο. Η μη απενεργοποίηση και αποσύνδεση του εργαλείου ενδέχεται να καταλήξει σε σοβαρ τραυματισμ. Φύλαξη κλειδιού Για µοντέλο µε εξαγωνικ κλειδί (Εικ. 23) Το εξαγωνικ κλειδί φυλάσσεται πως υποδεικνύεται στην εικνα. ]ταν απαιτείται το εξαγωνικ κλειδί, μπορείτε να το αποσπάσετε απ την υποδοχή συγκράτησης κλειδιού. Μετά τη χρήση, μπορείτε να φυλάξετε το εξαγωνικ κλειδί τοποθετώντας το ξανά στην υποδοχή συγκράτησης κλειδιού. Για µοντέλο µε κοίλο κλειδί (Εικ. 24) Το κοίλο κλειδί περικοχλίων φυλάσσεται πως υποδεικνύεται στην εικνα. ]ταν απαιτείται το κοίλο κλειδί περικοχλίων, μπορείτε να το αποσπάσετε απ την υποδοχή συγκράτησης κλειδιού. Μετά απ τη χρήση, μπορείτε να φυλάξετε το κοίλο κλειδί περικοχλίων τοποθετώντας το ξανά στην υποδοχή συγκράτησης. Εγκατάσταση ή αφαίρεση τησ λάµασ πριονιού ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Να βεβαιώνεστε πάντοτε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν εγκαταστήσετε ή αφαιρέσετε τη λάµα. Η τυχαία εκκίνηση του εργαλείου ενδέχεται να καταλήξει σε σοβαρ τραυματισμ. Για µοντέλο µε εξαγωνικ κλειδί (Εικ. 25, 26, 27, 28, 29, 30 και 31) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Χρησιµοποιείτε µνο το εξαγωνικ κλειδί τησ Makita που παρέχεται για την εγκατάσταση και αφαίρεση τησ λάµασ. Η μη χρήση του εξαγωνικού κλειδιού ενδέχεται να καταλήξει σε υπερβολικ σφίξιμο ή ανεπαρκές σφίξιμο του εξαγωνικού μπουλονιού και σοβαρ τραυματισμ. Κλειδώστε τη λαβή στην ανυψωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. Για να αφαιρέσετε τη λάμα, χρησιμοποιήστε το εξαγωνικ κλειδί για να χαλαρώσετε το εξαγωνικ μπουλνι κρατώντας το κεντρικ κάλυμμα και γυρίζοντάς το αριστερστροφα. Ανυψώστε τον προφυλακτήρα λάμας και το κεντρικ κάλυμμα. Πατήστε την ασφάλεια άξονα για να κλειδώσετε τον άξονα και χρησιμοποιήστε το εξαγωνικ κλειδί για να χαλαρώσετε το εξαγωνικ μπουλνι δεξιστροφα. Μετά, αφαιρέστε το εξαγωνικ μπουλνι, την εξωτερική φλάντζα και τη λάμα.154

• Σε μερικές χώρες, τα εργαλεία διαθέτουν έναν δακτύλιο διαχωρισμένο απ μια εσωτερική

]ταν το εσωτερικ πέλμα αφαιρεθεί, φροντίστε να το εγκαταστήσετε πάνω στον άξονα μετάδοσης κίνησης, ώστε η προεξοχή του να μην είναι στραμμένη προς το δίσκο. Σε περίπτωση εσφαλμένης τοποθέτησης του πέλματος, αυτ θα τρίβεται πάνω στο μηχάνημα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πριν προσαρτήσετε τη λάµα στο αξνιο, να βεβαιώνεστε πάντα τι έχει εγκατασταθεί η σωστή εσωτερική φλάντζα ή δακτύλιοσ για την οπή δίσκου τησ λάµασ που σκοπεύετε να χρησιµοποιήσετε. Η χρήση εσφαλμένης εσωτερικής φλάντζας ή δακτυλίου ενδέχεται να καταλήξει σε εσφαλμένη τοποθέτηση της λάμας προκαλώντας κίνηση λάμας και σοβαρ κραδασμ με αποτέλεσμα πιθανή απώλεια ελέγχου κατά τη διάρκεια της λειτουργίας και σοβαρ προσωπικ τραυματισμ. Για να εγκαταστήσετε την λάμα, τοποθετήστε την προσεκτικά πάνω στον άξονα,επιβεβαιώνοντας τι η διεύθυνση του βέλους στην επιφάνεια της λάμας συμφωνεί με την διεύθυνση του βέλους στη θήκη

Εγκαταστήστε την εξωτερική φλάντζα και το εξαγωνικ μπουλνι, και μετά χρησιμοποιήστε το εξαγωνικ κλειδί για να σφίξετε το εξαγωνικ μπουλνι (αριστερστροφα) με ασφάλεια αριστερστροφα ενώ πατάτε την ασφάλεια άξονα. Επαναφέρετε τον προφυλακτήρα λάμας και το κάλυμμα κέντρου στις αρχικές τους θέσεις. Μετά σφίξτε το εξαγωνικ μπουλνι δεξιστροφα για να ασφαλίσετε το κάλυμμα κέντρου. Ελευθερώστε τη λαβή απ την ανυψωμένη θέση τραβώντας τον πείρο αναστολής. Χαμηλώστε τη λαβή για να βεβαιωθείτε τι ο προφυλακτήρας λάμας κινείται κανονικά. Βεβαιωθείτε τι η ασφάλεια άξονα έχει ελευθερώσει τον αξονίσκο πριν κάνετε κοπή. Για µοντέλο µε κοίλο κλειδί (Εικ. 32, 33, 34, 35, 36

• Χρησιµοποιείτε µνο το κοίλο κλειδί τησ Makita που παρέχεται για εγκατάσταση και αφαίρεση τησ λάµασ. Η μη χρήση του κοίλου κλειδιού περικοχλίων ενδέχεται να καταλήξει σε σφίξιμο υπέρ του δέοντος ή ανεπαρκές σφίξιμο του εξαγωνικού κοχλία και σοβαρ τραυματισμ. Κλειδώστε την λαβή στην ανυψωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. Για να αφαιρέσετε την λάμα, χρησιμοποιείστε το κοίλο κλειδί για να χαλαρώσετε του εξαγωνικού κοχλία κρατώντας το κεντρικ κάλυμμα και γυρίζοντάς το αριστερστροφα. Σηκώστε τον προφυλακτήρα λάμας και το κεντρικ κάλυμμα. Πατήστε την ασφάλεια άξονα για να κλειδώσετε τον άξονα και χρησιμοποιείστε το κοίλο κλειδί για να χαλαρώσετε του εξαγωνικού κοχλία δεξιστροφα. Μετά αφαιρέστε του εξαγωνικού κοχλία, εξωτερική φλάντζα και λάμα.

• ]ταν το εσωτερικ πέλμα αφαιρεθεί, φροντίστε να το εγκαταστήσετε πάνω στον άξονα μετάδοσης κίνησης, ώστε η προεξοχή του να μην είναι στραμμένη προς το δίσκο. Σε περίπτωση εσφαλμένης τοποθέτησης του πέλματος, αυτ θα τρίβεται πάνω στο μηχάνημα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πριν απ την τοποθέτηση του δίσκου πάνω στον άξονα µετάδοσησ κίνησησ, να φροντίζετε πάντα για την τοποθέτηση του κατάλληλου δακτυλίου για την οπή του δίσκου που επιθυµείτε να χρησιµοποιήσετε, µεταξύ εσωτερικού και εξωτερικού πέλµατοσ. Η χρήση εσφαλμένου δακτυλίου οπής δίσκου ενδέχεται να καταλήξει σε εσφαλμένη τοποθέτηση του δίσκου προκαλώντας κίνηση του δίσκου και σοβαρούς κραδασμούς και ως εκ τούτου ενδεχμενη απώλεια ελέγχου κατά το χειρισμ και πρκληση σοβαρού τραυματισμού. Για να εγκαταστήσετε την λάμα, τοποθετήστε την προσεκτικά πάνω στον άξονα,επιβεβαιώνοντας τι η διεύθυνση του βέλους στην επιφάνεια της λάμας συμφωνεί με την διεύθυνση του βέλους στη θήκη

Εγκαταστείστε την εξωτερική φλάντζα και εξαγωνικ κοχλία, και μετά χρησιμοποιείστε το κοίλο κλειδί για να σφίξετε του εξαγωνικού κοχλία (αριστερστροφο) με ασφάλεια αριστερστροφα ενώ πατάτε την ασφάλεια άξονα. Επαναφέρετε τον προφυλακτήρα λάμας και το κάλυμμα κέντρου στις αρχικές τους θέσεις. Μετά σφίχτε το εξάγωνο μπουλνι δεξιστροφα για να ασφαλίσετε το κάλυμμα κέντρου. Ελευθερώστε την λαβή απ την υψωμένη θέση τραβώντας τον πείρο αναστολής. Χαμηλώστε την λαβή για να βεβαιωθείτε τι ο προφυλακτήρας λάμας κινείται κανονικά. Βεβαιωθείτε τι η ασφάλεια άξονα έχει ελευθερώσει τον αξονίσκο πριν κάνετε κοπή. Σάκοσ σκνησ (Εικ. 38) Η χρήση του σάκου σκνης κάνει τις εργασίες κοπής πιο καθαρές και τη συλλογή της σκνης πιο εύκολη. Για να προσαρμσετε το σάκο σκνης, εφαρμστε τον πάνω στο στμιο απαγωγής σκνης. Οταν ο σάκος σκνης είναι περίπου μισογεμάτος, αφαιρέστε τον σάκο σκνης απ το εργαλείο και τραβήχτε τον προσδετήρα έξω. Αδειάστε τον σάκο ακνης απ τα περιεχμενά του, χτυπώντας τον ελαφρά έτσι ώστε να αφαιρέσετε τα σωματίδια που κολλάνε στο εσωτερικ και μπορεί να εμποδίζουν την επμενη συλλογή.

• Εάν συνδέσετε μιά ηλεκτρική σκούπα στο πρινι σας, πιο και καθαρές εργασίες μπορεί να εκτελεστούν.155 Κουτί σκνησ (προαιρετικ εξάρτηµα) (Εικ. 39, 40 και 41) Βάλτε το κουτί σκνης μέσα στο στμιο σκνης. Αδειάζετε το κουτί σκνης σο νωρίτερα είναι

Να αδειάζετε το κιβώτιο σκνης, ταν απαιτείται. Για να αδειάσετε το κιβώτιο σκνης, ανοίξτε το κάλυμμα πιέζοντας το κουμπί και απορρίψτε το πριονίδι. Επαναφέρετε το κάλυμμα στην αρχική θέση του και ασφαλίστε το. Το κουτί σκνης μπορεί εύκολα να αφαιρεθεί τραβώντας το προς τα έξω ενώ το γυρίζετε κοντά στο στμιο σκνης στο εργαλείο.

• Εάν συνδέσετε έναν απορροφητήρα καθαρισμού Makita στο εργαλείο αυτ, θα μπορείτε να εκτελείτε και καθαρτερες εργασίες. ΑΝΑΚΟΙΝΩΣΗ:

• Αδειάστε το κουτί σκνης πριν η στάθμη της πριονσκονης που έχει συσσωρευθεί φθάσει στο τμήμα κυλίνδρου. Ασφαλίζοντασ το αντικείµενο εργασίασ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Είναι εξαιρετικά σηµαντικ να ασφαλίζετε πάντα το τεµάχιο εργασίασ σωστά µε µέγγενη ή αναστολείσ ανάγλυφων µορφώσεων στέψησ κατάλληλου τύπου. Η μη συμμρφωση ενδέχεται να καταλήξει σε σοβαρ τραυματισμ και να προκαλέσει ζημία στο εργαλείο ή/και στο τεμάχιο

• Μετά το πέρασ τησ λειτουργίασ κοπήσ µην ανυψώσετε το δίσκο εάν δεν έχει ακινητοποιηθεί πλήρωσ. Η ανύψωση ενς δίσκου που συνεχίζει να περιστρέφεται εξ αδρανείας ενδέχεται να καταλήξει σε σοβαρ τραυματισμ και την πρκληση ζημίας στο τεμάχιο εργασίας.

• Κατά την κοπή τεµαχίου εργασίασ µε µήκοσ µεγαλύτερο απ εκείνο τησ βάσησ στήριξησ του δισκοπρίονου, απαιτείται στήριξη ολοκλήρου του µήκουσ πέραν του άκρου τησ βάσησ στήριξησ και στο ίδιο ύψοσ ώστε το υλικ να παραµένει σε οριζντια θέση. Η κατάλληλη στήριξη του τεμαχίου εργασίας διευκολύνει στο να αποτρέπεται η σύσφιξη του δίσκου και ενδεχμενη ανάκρουση που ενδέχεται να καταλήξει σε πρκληση σοβαρού τραυματισμού. Μη βασίζεστε αποκλειστικά στην κάθετη και/ ή οριζντια μέγγενη για να ασφαλίσετε το αντικείμενο εργασίας. Λεπτά υλικά έχουν τάση να λυγίζουν. Υποστηρίζετε το αντικείμενο εργασίας καθλο το μήκος του για να αποφύγετε τσίμπημα της λάμας και πιθανή ΟΠΙΣΘΟΔΡΟΜΗΣΗ. (Εικ. 42) Ρύθµιση φράχτη οδηγού (ΦΡΑΧΤΕΣ ΟΛΙΣΘΗΣΗΣ οι οποίοι είναι άνω και κάτω φράχτεσ) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πριν απ την εκκίνηση του εργαλείου, φροντίστε, ώστε οι άνω και κάτω φράχτες να είναι κατάλληλα ασφαλισμένοι.

• Πριν απ την εργασία φαλτσοκοπήσ, φροντίστε ώστε κανένα µέροσ του εργαλείου, ιδιαίτερα ο δίσκοσ, να µην έρχεται σε επαφή µε τουσ άνω και κάτω φράχτεσ ταν χαµηλώνετε και ανυψώνετε τη λαβή πλήρωσ σε οποιαδήποτε θέση και µετακινείτε την κινητή βάση στο πλήρεσ εύροσ τησ διαδροµήσ τησ. Σε περίπτωση επαφής του εργαλείου ή του δίσκου με το φράχτη ενδέχεται να προκληθεί ανάκρουση ή μη αναμενμενη κίνηση του υλικού και πρκληση σοβαρού τραυματισμού. Μπορείτε να μετακινήσετε τους κάτω φράχτες προς τα μέσα ή προς τα έξω ξεσφίγγοντας τους κοχλίες σύσφιξης. (Εικ. 43) Καθώς μετακινείτε τους κάτω φράχτες προς τα μέσα εμφανίζεται μια κκκινη περιοχή, η οποία εξαφανίζεται καθώς μετακινείτε τους κάτω φράχτες προς τα έξω. Μπορείτε να αφαιρέσετε τους άνω φράχτες ή να τους μετακινήσετε προς τα μέσα ή προς τα έξω ξεσφίγγοντας τους μοχλούς. (Εικ. 44) Σε περίπτωση φαλτσοκοπής, ρυθμίστε τη θέση των κάτω και άνω φραχτών ώστε να βρίσκονται σο το δυνατν πλησιέστερα στο δίσκο και να παρέχεται μέγιστη στήριξη στο τεμάχιο εργασίας, και φροντίστε ώστε κανένα μέρος του εργαλείου, ιδιαίτερα ο δίσκος, να μην έρχεται σε επαφή με τους πάνω και κάτω φράχτες ταν χαμηλώνετε και ανυψώνετε τη λαβή πλήρως σε οποιαδήποτε θέση και τραβάτε ή ωθείτε την κινητή βάση σε λο το διαθέσιμο μήκος στην πιο χαμηλή θέση. (Εικ. 45) Πριν απ οποιαδήποτε εργασία κοπής, πραγματοποιήστε αναγνωριστική διέλευση με απενεργοποιημένο και αποσυνδεδεμένο δισκοπρίονο και στη συνέχεια ελέγξτε τις αποστάσεις ασφαλείας μεταξύ φραχτών και κινούμενων μερών. Πριν απ οποιαδήποτε εργασία κοπής, ασφαλίστε σταθερά τους κάτω φράχτες σφίγγοντας τους κοχλίες σύσφιξης και τους άνω φράχτες σφίγγοντας τους μοχλούς. Μετά το πέρας των εργασιών φαλτσοκοπής, μην ξεχάσετε να επαναφέρετε τους άνω φράχτες στην αρχική τους θέση και να τους ασφαλίσετε. Κατακρυφη µέγγενη (Εικ. 46) Η κάθετη μέγγενη μπορεί να τοποθετηθεί σε δύο θέσεις στην αριστερή ή στη δεξιά πλευρά της βάσης. Εισάγετε τη ράβδο της μέγγενης μέσα στην οπή της βάσης. Τοποθετείστε τον βραχίονα της μέγγενης σύμφωνα με το πάχος και το σχήμα του αντικειμένου εργασίας και ασφαλίστε τον βραχίονα της μέγγενης σφίγγοντας την βίδα. Εάν ο κοχλίας ασφάλισης του βραχίονα της μέγγενης έρχεται σε επαφή με την κινητή βάση, τοποθετήστε τον κοχλία στην απέναντι πλευρά του βραχίονα της μέγγενης. Βεβαιωθείτε τι κανένα τμήμα του εργαλείου δεν είναι σε επαφή με την μέγγενη ταν χαμηλώνετε την λαβή πλήρως και τραβάτε ή σπρώχνετε τη κινητή βάση σο μπορεί να πάει. Εάν κάποιο μέρος εφάπτεται στην μέγγενη επανατοποθετείστε την μέγγενη.156 Πατήστε το αντικείμενο εργασίας επίπεδα στον φράκτη οδηγ και στην περιστροφική βάση. Τοποθετείστε το αντικείμενο εργασίας στην επιθυμητή θέση κοπής και ασφαλίστε το σταθερά σφίγγοντας το κουμπί της μέγγενης. Γυρίζοντας το κουμπί της μέγγενης κατά 90° αριστερστροφα επιτρέπει τη μετακίνηση πάνω και κάτω του κουμπιού της μέγγενης, διευκολύνοντας την ταχεία τοποθέτηση του τεμαχίου εργασίας. Για να ασφαλίσετε το τεμάχιο εργασίας μετά απ την τοποθέτηση, γυρίστε το κουμπί της μέγγενης δεξιστροφα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Το αντικείµενο εργασίασ πρέπει να ασφαλίζεται σταθερά στην περιστροφική βάση και στον φράκτη οδηγ µε την µέγγενη κατά την διάρκεια λων των εργασιών. Σε περίπτωση ακατάλληλης ασφάλισης του τεμαχίου εργασίας πάνω στο φράχτη, το υλικ ενδέχεται να μετακινηθεί στη διάρκεια της εργασίας κοπής προκαλώντας ενδεχομένως ζημία στο δίσκο, εκτίναξη του υλικού και απώλεια ελέγχου με αποτέλεσμα την πρκληση σοβαρού τραυματισμού. Οριζντια µέγγενη (προαιρετικ εξάρτηµα) (Εικ. 47 και 48) Η οριζντια μέγγενη μπορεί να τοποθετηθεί σε δύο θέσεις είτε στην αριστερή είτε στην δεξιά πλευρά

Οταν εκτελούνται λοξές κοπές 15° ή μεγαλύτερες, τοποθετήστε την οριζντια μέγγενη στην πλευρά προς την οποία η περιστροφική βάση πρκειται να

Χτυπώντας ελαφρά το παξιμάδι της μέγγενης στα αριστερστροφα, η μέγγενη ελευθερώνεται και γρήγορα κινείται μέσα και έξω. Για να πιάσετε το αντικείμενο εργασίας σπρώχτε το κουμπί της μέγγενης προς τα εμπρς μέχρι η πλάκα της μέγγενης να έρθει σε επαφή με το αντικείμενο εργασίας και χτυπήστε ελαφρά το παξιμάδι της μέγγενης δεξιστροφα. Μετά γυρίστε το κουμπί της μέγγενης δεξιστροφα να ασφαλίσετε το αντικείμενο εργασίας. Το μέγιστο πλάτος αντικειμένου εργασίας που μπορεί να ασφαλιστεί απ την οριζντια μέγγενη είναι 215 χιλ. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Να γυρίζετε πάντα το περικχλιο τησ µέγγενησ δεξιστροφα, έωσ του επιτευχθεί κατάλληλη ασφάλιση του τεµαχίου εργασίασ. Σε περίπτωση ακατάλληλης ασφάλισης του τεμαχίου εργασίας, το υλικ ενδέχεται να μετακινηθεί στη διάρκεια της εργασίας κοπής προκαλώντας ενδεχομένως ζημία στο δίσκο, εκτίναξη του υλικού και απώλεια ελέγχου με αποτέλεσμα την πρκληση σοβαρού τραυματισμού.

• Κατά την κοπή ενς λεπτού τεμαχίου εργασίας, πως σοβατεπί, κντρα στο φράχτη, να χρησιμοποιείτε πάντα την οριζντια μέγγενη. Θήκη (προαιρετικ εξάρτηµα) (Εικ. 49) Οι συγκρατητές μπορούν να τοποθετηθούν σε οποιαδήποτε απ τις δύο πλευρές και είναι ένα βολικ μέσο για να κρατάνε τα αντικείμενα εργασίας οριζντια. Βάλτε τις ράβδους των συγκρατητών μέσα στις τρύπες στην βάση και ρυθμίστε το μήκος τους σύμφωνα με το υπ συγκράτηση αντικείμενο εργασίας. Μετά σφίχτε τους συγκρατητές με ασφάλεια με τις βίδες. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Να φροντίζετε πάντα για τη στήριξη ενσ τεµαχίου εργασίασ µεγάλου µήκουσ, ώστε να παραµένει σε οριζντια θέση στην άνω επιφάνεια τησ περιστροφικήσ βάσησ για να επιτυγχάνεται κοπή µε ακρίβεια και να αποτρέπεται επικίνδυνη απώλεια ελέγχου του εργαλείου. Η κατάλληλη στήριξη του τεμαχίου εργασίας διευκολύνει στο να αποτρέπεται η σύσφιξη του δίσκου και ενδεχμενη ανάκρουση που ενδέχεται να καταλήξει σε πρκληση σοβαρού τραυματισμού.

• Βεβαιώνεστε τι η λάμα δεν κάνει επαφή με το αντικείμενο εργασίας, κλπ. πριν ανάψετε τον

• Μην εξασκήσετε υπερβολική πίεση στην λαβή κατά το κψιμο. Υπερβολική πίεση μπορεί να έχει ως αποτέλεσμα υπερφρτωση του κινητήρα και/ ή μειωμένη επάρκεια κοπής. Πατήστε προς τα κάτω την λαβή με τση δύναμη ση είναι απαραίτητηγια λείο κψιμο και χωρίς σημαντική μείωση στην ταχύτητα της λάμας.

• Απαλά πατήστε την λαβή να εκτελέσετε την κοπή. Εάν η λαβή πατηθεί κάτω με δύναμη, ή εάν πλάγια δύναμη εξασκηθεί, η λάμα θα δονείται και θα αφήνει ένα σημάδι (σημάδι πριονιού) στο αντικείμενο εργασίας και η ακρίβεια της κοπής θα

• Κατά τη διάρκεια της ολισθαίνουσας κοπής, μαλακά σπρώξτε τη κινητή βάση προς το φράκτη οδηγ χωρίς να σταματήσετε. Αν η κίνηση της κινητής βάσης σταματήσει κατά τη διάρκεια του κοψίματος, ένα σημάδι θα δημιουργηθεί στο αντικείμενο εργασίας και η ακρίβεια της κοπής θα

• Πριν απ την χρήση, βεβαιώνεστε τι έχετε ελευθερώσει την λαβή απ την χαµηλωµένη θέση τραβώντασ τον ανασταλτικ πείρο. Η ενεργοποίηση του εργαλείου ταν ο δίσκος είναι σε επαφή με το τεμάχιο εργασίας ενδέχεται να καταλήξει σε ανάκρουση και την πρκληση σοβαρού τραυματισμού.157

1. Κψιµο µε πίεση (κοπή µικρών αντικειµένων

εργασίασ) (Εικ. 50) Αντικείμενα εργαίας μέχρι 87 χιλ. σε ύψος και 183 χιλ. σε πλάτος μπορούν να κοπούν με τον ακλουθο τρπο. Μλις γυρίσετε το μοχλ αναστολέα δεξιστροφα και σύρετε την κινητή βάση στην επιθυμητή θέση, ωθήστε την κινητή βάση προς το φράχτη οδηγ πλήρως, σφίξτε τον κοχλία ασφάλισης γυρίζοντας δεξιστροφα και τραβήξτε το μοχλ ασφάλισης προς το μπροστιν μέρος του δισκοπρίονου ώστε να ασφαλίσετε την κινητή βάση. Ασφαλίστε κατάλληλα το τεμάχιο εργασίας με μέγγενη ή αναστολείς ανάγλυφων μορφώσεων στέψης κατάλληλου τύπου. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει καμμιά επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα πριν την χαμηλώσετε. Μετά χαμηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση για να κψετε το τεμάχιο εργασίας. ]ταν η κοπή ολοκληρωθεί, σβήσετε το μηχάνημα και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επιστρέψετε τη λάμα στην πλήρως υψωμένη θέση της. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Σφίξτε σταθερά τον κοχλία ασφάλισησ γυρίζοντασ δεξιστροφα και τραβήξτε το µοχλ ασφάλισησ προσ το µπροστιν µέροσ του δισκοπρίονου, ώστε να µην είναι εφικτή η µετακίνηση τησ κινητήσ βάσησ στη διάρκεια τησ λειτουργίασ. Τυχν ανεπαρκές σφίξιμο του κοχλία ασφάλισης ενδέχεται να προκαλέσει ανάκρουση με αποτέλεσμα σοβαρ τραυματισμ.

2. Ολισθητική κοπή (σπρώχτε) (κοπή µεγάλων

αντικειµένων) (Εικ. 51 και 52) Χαλαρώστε τον κοχλία ασφάλισης γυρίζοντας αριστερστροφα και ταυτχρονα ωθήστε προς τα εμπρς το μοχλ ασφάλισης, ώστε να επιτευχθεί ελεύθερη κίνηση της κινητής βάσης. Ασφαλίστε το τεμάχιο εργασίας με μέγγενη κατάλληλου τύπου. Τραβήχτε την κινητή βάση προς το μέρος σας πλήρως. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα. Πατήστε κάτω τη βάση και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΚΤΗ ΟΔΗΓΟ ΚΑΙ ΔΙΑ ΜΕΣΟΥ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΕΡΓΑΣΙΑΣ. Οταν η κοπή ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανυψωμένη της θέση. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Κάθε φορά που εκτελείτε ολισθητική κοπή, τραβήξτε πρώτα την κινητή βάση προσ το µέροσ σασ και πιέστε τη λαβή πλήρωσ προσ τα κάτω, στη συνέχεια ωθήστε την κινητή βάση προσ το φράχτη οδηγ. Μην αρχίζετε ποτέ την κοπή, εάν δεν έχετε τραβήξει πλήρωσ την κινητή βάση προσ το µέροσ σασ. Εάν εκτελέσετε την ολισθητική κοπή χωρίς να έχετε τραβήξει την κινητή βάση πλήρως προς το μέρος σας, ενδέχεται να προκληθεί μη αναμενμενη ανάκρουση και κατά συνέπεια σοβαρς τραυματισμς.

• Μην επιχειρήσετε ποτέ να εκτελέσετε ολισθητική κοπή τραβώντασ την κινητή βάση προσ το µέροσ σασ. Εάν τραβήξετε την κινητή βάση προς το μέρος σας στη διάρκεια της κοπής, ενδέχεται να προκληθεί μη αναμενμενη ανάκρουση με αποτέλεσμα σοβαρ τραυματισμ.

• Ποτέ μην εκτελείτε την ολισθητική κοπή με την λαβή κλειδωμένη στην χαμηλωμένη θέση.

• Ποτέ µη χαλαρώνετε το κουµπί το οποίο ασφαλίζει την κινητή βάση ενώ η λάµα περιστρέφεται. Εάν η κινητή βάση δεν είναι σταθερά ασφαλισμένη στη διάρκεια της κοπής, ενδέχεται να προκληθεί μη αναμενμενη ανάκρουση με αποτέλεσμα σοβαρ τραυματισμ.

Αναφερθείτε στο προηγούμενο εδάφιο “Ρύθμιση της λοξής γωνίας”.

4. Κωνική κοπή (Εικ. 53)

Χαλαρώστε τον μοχλ και γείρετε την λάμα πριονιού για να ρυθμίσετε την κωνική γωνία (Αναφερθείτε στο προηγούμενο εδάφιο “Ρύθμιση της κωνικής γωνίας”). Βεβαιωθείτε τι ξανασφίγγετε τον μοχλ σταθερά για να ασφαλίσετε την επιλεγμένη κωνική γωνία με ασφάλεια. Ασφαλίστε το αντικείμενο εργασίας με μιά μέγγενη. Βεβαιωθείτε τι η κινητή βάση είναι τραβηγμένη σο πάει πίσω προς τον χειριστή. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα. Μετά απαλά χαμηλώστε την λαβή στην πλήρως χαμηλωμένη θέση, ενώ εφαρμζετε πίεση παράλληλα προς την λάμα και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ ΟΔΗΓΟ ΝΑ ΚΟΨΕΙ ΤΟ ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΑΣ. Οταν η κοπή ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΕΙ ΕΝΤΕΛΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανυψωμένη

• Μλισ ρυθµίσετε το δίσκο για φαλτσοκοπή, πριν απ την εκκίνηση του εργαλείου, βεβαιωθείτε τι η κινητή βάση και ο δίσκοσ µπορούν να κινηθούν ελεύθερα σε λο το εύροσ τησ προοριζµενησ κοπήσ. Τυχν παρεμπδιση της διαδρομής της κινητής βάσης ή του δίσκου κατά την εργασία κοπής ενδέχεται να καταλήξει σε ανάκρουση και σοβαρ τραυματισμ.

• ταν εκτελείτε φαλτσοκοπή, φροντίστε ώστε να χέρια σασ να µην βρίσκονται στη διαδροµή του δίσκου. Η γωνία του δίσκου ενδέχεται να προκαλέσει αβεβαιτητα στο χειριστή σον αφορά την πραγματική διαδρομή του δίσκου κατά την κοπή και οποιαδήποτε επαφή με το δίσκο θα προκαλέσει σοβαρ τραυματισμ.

• Απαγορεύεται η ανύψωση του δίσκου, εάν δεν ακινητοποιηθεί πρώτα ο δίσκοσ. Κατά την εκτέλεση φαλτσοκοπής το τεμάχιο που αποκπτεται ενδέχεται να έλθει σε επαφή με το δίσκο. Εάν ο δίσκος ανυψωθεί ενώ ακμη περιστρέφεται, το τεμάχιο που έχει αποκοπεί ενδέχεται να εκτιναχθεί κατά την επαφή με το δίσκο προκαλώντας διάλυση του τεμαχίου σε θραύσματα τα οποία ενδέχεται να προκαλέσουν σοβαρ τραυματισμ.158 ΑΝΑΚΟΙΝΩΣΗ:

• Οταν πατάτε κάτω τη χειρολαβή, εφαρμστε πίεση παράλληλα της λάμας. Αν μια δύναμη εφαρμοστεί κάθετα στην περιστροφική βάση ή αν η διεύθυνση της πίεσης αλλάξει κατά την διάρκεια της κοπής, η ακρίβεια της κοπής θα ελαττωθεί.

• Πριν απ την εργασία φαλτσοκοπής, ενδέχεται να απαιτείται ρύθμιση του άνω και κάτω φράχτη. Ανατρέξτε στην εντητα με τίτλο “Ρύθμιση φράχτη οδηγού”.

Σύνθετη κοπή είναι η διαδικασία κατά την οποία μιά κωνική γωνία γίνεται την ίδια στιγμή που μιά λοξή γωνία κβεται στο αντικείμενο εργασίας. Σύνθετη κοπή μπορεί να γίνει στην γωνία που φαίνεται στον

Κατά την εκτέλεση εργασιών σύνθετης κοπής, ανατρέξτε στις επεξηγήσεις των ρων “Κοπή με πίεση”, “Ολισθητική κοπή”, “Λοξοτομή” και “Κωνική

6. Κοπή ανάγλυφων μορφώσεων στέψης και

μορφώσεων κοιλωτής μαρκίζας Η κοπή ανάγλυφων μορφώσεων στέψης και μορφώσεων κοιλωτής μαρκίζας είναι εφικτή με δισκοπρίονο σύνθετης λοξοτομής με τις μορφώσεις τοποθετημένες σε επίπεδη θέση πάνω στην περιστροφική βάση. Υπάρχουν δύο συνήθεις τύποι ανάγλυφων μορφώσεων στέψης και ένας τύπος μρφωσης κοιλωτής μαρκίζας, μρφωση στέψης υπ γωνία 52/ 38° προς τον τοίχο, μρφωση στέψης υπ γωνία 45° προς τον τοίχο και μρφωση κοιλωτής μαρκίζας υπ γωνία 45° προς τον τοίχο. Ανατρέξτε στις εικνες. (Εικ. 54) Υπάρχουν ενώσεις μορφώσεων στέψης και κοιλωτής μαρκίζας που προορίζονται για τοποθέτηση σε “Εσωτερικές” γωνίες τοίχου 90° ((1) και (2) στις Εικ. 55 και 56) και σε “Εξωτερικές” γωνίες τοίχου 90° ((3) και (4) στις Εικ. 55 και 56).

Μετρήστε το μήκος του τοίχου και τοποθετήστε το τεμάχιο εργασίας με ακρίβεια πάνω στο τραπέζι, ώστε να κψετε το άκρο που εφάπτεται στον τοίχο στο κατάλληλο μήκος. Να φροντίζετε πάντα ώστε το μήκος του τεμαχίου εργασίας, που κβετε, στην πίσω πλευρά του τεμαχίου να είναι ίδιο με το μήκος του τοίχου. Ρυθμίστε το μήκος κοπής για τη γωνία κοπής. Να χρησιμοποιείτε πάντα αρκετά τεμάχια δοκιμής της κοπής, ώστε να ελέγχετε τις γωνίες του δισκοπρίονου. Κατά την εκτέλεση εργασιών κοπής ανάγλυφων μορφώσεων στέψης και μορφώσεων κοιλωτής μαρκίζας, καθορίστε τη γωνία φαλτσοκοπής και τη γωνία λοξοτομής πως υποδεικνύεται στον πίνακα (A) και τοποθετήστε τις μορφώσεις στην πάνω επιφάνεια της βάσης του δισκοπρίονου πως υποδεικνύεται στον πίνακα (B). Στην περίπτωση αριστερής φαλτσοκοπής Πίνακας (A)

Λοξή γωνία Κωνική γωνία Αριστερά και Δεξιά 0° – 45° Αριστερά και Δεξιά 0° – 45°

μρφωσης στην Εικ. 55 και 56 Κωνική γωνία Λοξή γωνία Τύπος 52/38° Τύπος 45° Τύπος 52/38° Τύπος 45° Για εσωτερική γωνία τοίχου (1) Αριστερά 33,9° Αριστερά 30° Δεξιά 31,6° Δεξιά 35,3° (2) Αριστερά 31,6° Αριστερά 35,3° Για εξωτερική γωνία τοίχου (3) (4) Δεξιά 31,6° Δεξιά 35,3°

μρφωσης στην Εικ. 55 και 56 Το άκρο μρφωσης εφάπτεται στο φράχτη οδηγ Ολοκληρωμένο τεμάχιο Για εσωτερική γωνία τοίχου (1) Το άκρο επαφής στο ταβάνι θα πρέπει να εφάπτεται στο φράχτη

Το ολοκληρωμένο τεμάχιο θα βρίσκεται στην Αριστερή πλευρά του δίσκου. (2) Το άκρο επαφής στον τοίχο θα πρέπει να εφάπτεται στο φράχτη

Για εξωτερική γωνία τοίχου (3) Το ολοκληρωμένο τεμάχιο θα βρίσκεται στη Δεξιά πλευρά του δίσκου.(4) Το άκρο επαφής στο ταβάνι θα πρέπει να εφάπτεται στο φράχτη οδηγ.159 Παράδειγμα: Στην περίπτωση κοπής ανάγλυφης μρφωσης στέψης τύπου 52/38° για τη θέση (1) στην Εικ. 55 και 56:

• Δώστε κλίση και ασφαλίστε τη ρύθμιση της γωνίας φαλτσοκοπής σε 33,9° ΑΡΙΣΤΕΡΑ.

• Ρυθμίστε και ασφαλίστε τη γωνία λοξοτομής σε 31,6° ΔΕΞΙΑ.

• Τοποθετήστε την ανάγλυφη μρφωση στέψης, ώστε η πλατιά πίσω επιφάνειά της (δεν φαίνεται) να εφάπτεται στην περιστροφική βάση και το ΑΚΡΟ ΕΠΑΦΗΣ ΣΤΟ ΤΑΒΑΝΙ να εφάπτεται στο φράχτη οδηγ του δισκοπρίονου.

• Το ολοκληρωμένο τεμάχιο προς χρήση θα βρίσκεται πάντα στην ΑΡΙΣΤΕΡΗ πλευρά του δίσκου μετά το πέρας της κοπής. Στην περίπτωση δεξιάς φαλτσοκοπής Πίνακας (A)

Παράδειγμα: Στην περίπτωση κοπής ανάγλυφης μρφωσης στέψης τύπου 52/38° για τη θέση (1) στην Εικ. 55 και 56:

• Δώστε κλίση και ασφαλίστε τη ρύθμιση της γωνίας φαλτσοκοπής σε 33,9° ΔΕΞΙΑ.

• Ρυθμίστε και ασφαλίστε τη γωνία λοξοτομής σε 31,6° ΔΕΞΙΑ.

• Τοποθετήστε την ανάγλυφη μρφωση στέψης, ώστε η πλατιά πίσω επιφάνειά της (δεν φαίνεται) να εφάπτεται στην περιστροφική βάση και το ΑΚΡΟ ΕΠΑΦΗΣ ΣΤΟΝ ΤΟΙΧΟ να εφάπτεται στο φράχτη οδηγ του δισκοπρίονου.

• Το ολοκληρωμένο τεμάχιο προς χρήση θα βρίσκεται πάντα στη ΔΕΞΙΑ πλευρά του δίσκου μετά το πέρας

Οι αναστολείς ανάγλυφων μορφώσεων στέψης (προαιρετικά αξεσουάρ) διευκολύνουν την εργασία κοπής μορφώσεων στέψης χωρίς να απαιτείται κλίση του δίσκου. Τοποθετήστε τους στη βάση, πως υποδεικνύεται στις εικνες. (Εικ. 57 και 58) Εικ. 57: Στη δεξιά γωνία λοξοτομής 45° Εικ. 58: Στην αριστερή γωνία λοξοτομής 45° Τοποθετήστε την ανάγλυφη μρφωση στέψης, ώστε το ΑΚΡΟ ΕΠΑΦΗΣ ΣΤΟΝ ΤΟΙΧΟ να εφάπτεται στο φράχτη οδηγ και το ΑΚΡΟ ΕΠΑΦΗΣ ΣΤΟ ΤΑΒΑΝΙ να εφάπτεται στους αναστολείς της μρφωσης στέψης, πως υποδεικνύεται στην εικνα (Εικ. 59). Ρυθμίστε τους αναστολείς της μρφωσης στέψης σύμφωνα με το μέγεθος της μρφωσης στέψης. Σφίξτε τους κοχλίες, ώστε να ασφαλίσετε τους αναστολείς της μρφωσης στέψης. Ανατρέξτε στον πίνακα (C) για τη γωνία λοξοτομής.

μρφωσης στην Εικ. 55 και 56 Κωνική γωνία Λοξή γωνία Τύπος 52/38° Τύπος 45° Τύπος 52/38° Τύπος 45° Για εσωτερική γωνία τοίχου (1) Δεξιά 33,9° Δεξιά 30° Δεξιά 31,6° Δεξιά 35,3° (2) Αριστερά 31,6° Αριστερά 35,3° Γι α ε ξ ω τ ε ρ ι κ ή γωνία τοίχου (3) (4) Δεξιά 31,6° Δεξιά 35,3°

μρφωσης στην Εικ. 55 και 56 Το άκρο μρφωσης εφάπτεται στο φράχτη οδηγ Ολοκληρωμένο τεμάχιο Για εσωτερική γωνία τοίχου (1) Το άκρο επαφής στον τοίχο θα πρέπει να εφάπτεται στο φράχτη

Το ολοκληρωμένο τεμάχιο θα βρίσκεται στη Δεξιά πλευρά του

(2) Το άκρο επαφής στο ταβάνι θα πρέπει να εφάπτεται στο φράχτη

Γι α ε ξ ω τ ε ρ ι κ ή γωνία τοίχου (3) Το ολοκληρωμένο τεμάχιο θα βρίσκεται στην Αριστερή πλευρά του δίσκου.(4) Το άκρο επαφής στον τοίχο θα πρέπει να εφάπτεται στο φράχτη οδηγ.160 Πίνακας (C)

7. Κοπή εκβολών αλουμινίου

Οταν ασφαλίζετε εκβολές αλουμινίου, χρησιμοποιείτε τάκους υποστήριξης ή κομμάτια άχρηστα πως φαίνεται στην Εικ. 60 για να αποφύγετε παραμρφωση του αλουμινίου. Χρησιμοποιείτε ένα λιπαντικ κοπής ταν κβετε μιά εκβολή αλουμινίου για να εμποδίσετε τον σχηματισμ υλικού αλουμινίου στην λάμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Ποτέ μην επιχειρήσετε να κ4ψετε παχειές ή στρογγυλές εκβολές αλουμινίου. Ενδέχεται να έχετε δυσκολία με την ασφάλιση χονδρών ή στρογγυλών προφίλ διέλασης αλουμινίου, τα οποία ενδέχεται να αποσπαστούν στη διάρκεια της εργασίας κοπής καταλήγοντας σε απώλεια ελέγχου και την πρκληση σοβαρού τραυματισμού.

8. Επικάλυψη ξύλου (Εικ. 61)

Η χρήση επικάλυψης ξύλου βοηθάει στην πραγματοποίηση κοπών χωρίς σκλήθρες στο αντικείμενο εργασίας. Προσαρμστε μια επικάλυψη ξύλου στον φράκτη οδηγ χρησιμοποιώντας τις τρύπες στον φράκτη οδηγ και βίδες των 6 χιλ. Δείτε την εικνα σχετικά με τις διαστάσεις για μιά προτεινμενη επικάλυψη ξύλου.

• Χρησιμοποιείτε ίσιο ξύλο ίδιου πάχους ως επικάλυψη ξύλου.

• Για να κψετε τελείως τεμάχια εργασίας με ύψος απ 102 χιλ έως 120 χιλ, θα πρέπει να χρησιμοποιήσετε ένα ξύλινο μέτωπο πάνω στο φράχτη οδηγ. Το ξύλινο μέτωπο κρατά το τεμάχιο εργασίας σε απσταση απ το φράχτη επιτρέποντας στη λάμα να ολοκληρώσει μια βαθύτερη τομή. Παράδειγμα: Οταν κβετε αντικείμενα εργασίας 115 χιλ και 120 χιλ ύψους, χρησιμοποιείτε μιά επικάλυψη ξύλου με το εξής πάχος.

• Χρησιμοποιείτε βίδες να προσαρμ4σετε την επικάλυψη ξύλου στον φράκτη οδηγ4. Οι βίδες θα πρέπει να τοποθετούνται έτσι ώστε οι κεφαλές τους να βρίσκονται κάτω απ4 την επιφάνεια του ξύλινου μετώπου και να μην εμποδίζουν την τοποθέτηση του υλικού προς κοπή. Τυχν κακή ευθυγράμμιση του υλικού προς κοπή μπορεί να προκαλέσει μη αναμενμενη κίνηση στη διάρκεια της εργασίας κοπής η οποία ενδέχεται να καταλήξει σε απώλεια ελέγχου και σοβαρ τραυματισμ. ΑΝΑΚΟΙΝΩΣΗ:

• Οταν η επικάλυψη ξύλου έχει προσαρμοστεί, μη γυρίσετε την περιστροφική βάση με την λαβή χαμηλωμένη. Η λάμα και/ή επικάλυψη ξύλου θα πάθουν ζημιά.

9. Κοπή αυλακώσεων (Εικ. 62)

Ενας τύπος κοπής τοίχου μπορεί να γίνει προχωρώντας ως εξής: Ρυθμίστε την θέση του χαμηλτερου ορίου της λάμας χρησιμοποιώντας την ρυθμιστική βίδα και τον βραχίονα αναστολής να περιορίσετε το βάθος κοπής της λάμας. Αναφερθείτε στο τμήμα “Βραχίονας αναστολής” που περιγράφηκε προηγουμένως. Αφού ρυθμίσετε την θέση κατωτέρου ορίου της λάμας, κοψτε παράλληλες αυλακώσεις κατά το πλάτος του αντικειμένου εργασίας χρησιμοποιώντας μιά ολισθητική (σπρωχτή) κοπή πως φαίνεται στην εικνα. Μετά αφαιρέστε το υλικ μεταξύ των αυλακώσεων του αντικειμένου εργασίας με ένα σκαρπέλο. Θέση μρφωσης στην Εικ. 55 και 56 Γωνία λοξοτομής Ολοκληρωμένο τεμάχιο Για εσωτερική γωνία τοίχου (1) Δεξιά 45° Χρήσιμο τεμάχιο στη δεξιά πλευρά του δίσκου (2) Αριστερά 45° Χρήσιμο τεμάχιο στην αριστερή πλευρά του

Για εξωτερική γωνία τοίχου (3) Χρήσιμο τεμάχιο στη δεξιά πλευρά του δίσκου (4) Δεξιά 45° Χρήσιμο τεμάχιο στην αριστερή πλευρά του

Πάχος επικάλυψης ξύλου 115 χιλ 120 χιλ 0° 35 χιλ 60 χιλ Αριστερά και Δεξιά 45° 30 χιλ 45 χιλ Αριστερά και Δεξιά 52° 25 χιλ 35 χιλ Δεξιά 60° 25 χιλ 35 χιλ161 ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Μην επιχειρήσετε να εκτελέσετε κοπή αυτού του είδουσ χρησιµοποιώντασ δίσκο µεγαλύτερου πάχουσ ή δίσκο πολλαπλήσ αυλάκωσησ. Εάν επιχειρήσετε να δημιουργήσετε κοπή αύλακας χρησιμοποιώντας δίσκο μεγαλύτερου πάχους ή δίσκο πολλαπλής αυλάκωσης, το αποτέλεσμα της κοπής ενδέχεται να είναι απρβλεπτο και ενδέχεται να προκληθεί ανάκρουση με πιθαν σοβαρ τραυματισμ.

• Βεβαιωθείτε τι επαναφέρετε τον βραχίονα αναστολήσ στην αρχική θέση ταν εκτελείτε οτιδήποτε άλλο εκτσ κοπή αυλακώσεων. Εάν επιχειρήσετε να εκτελέσετε κοπή ταν ο βραχίονας αναστολέα βρίσκεται σε εσφαλμένη θέση, το αποτέλεσμα της κοπής ενδέχεται να είναι απρβλεπτο και ενδέχεται να προκληθεί ανάκρουση με πιθαν σοβαρ τραυματισμ.

10. Τεχνική ειδικήσ δυναττητασ κοπήσ µεγίστου

πλάτουσ Τεχνική Η δυναττητα κοπής μεγίστου πλάτους του συγκεκριμένου εργαλείου μπορεί να επιτευχθεί ακολουθώντας τα βήματα κατωτέρω: Για το μέγιστο πλάτος κοπής του συγκεκριμένου εργαλείου ανατρέξτε στην εντητα ΠΡΟΔΙΑΓΡΑΦΕΣ στην παράγραφο “Ειδική δυναττητα κοπής μεγίστου πλάτους”

1) Ρυθμίστε το εργαλείο σε γωνία λοξοτομής 0° ή

45° και βεβαιωθείτε τι η περιστροφική βάση είναι ασφαλισμένη. (Ανατρέξτε στην εντητα “Ρύθμιση γωνίας λοξοτομής”.)

2) Αφαιρέστε προσωρινά το δεξι και τον αριστερ

άνω φράχτη και τοποθετήστε τους στην άκρη

3) Κψτε μια πλατφρμα στις διαστάσεις που

υποδεικνύονται στο σχεδιάγραμμα, ανωτέρω χρησιμοποιώντας ένα επίπεδο τεμάχιο πρώτης ύλης πως ξύλο, κντρα-πλακέ ή μοριοσανίδα πάχους 38 χιλ. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Φροντίστε να χρησιµοποιήσετε ένα επίπεδο τεµάχιο πρώτησ ύλησ, ωσ πλατφρµα. Τεμάχιο πρώτης ύλης το οποίο δεν είναι επίπεδο ενδέχεται να μετακινηθεί στη διάρκεια της εργασίας κοπής, πράγμα το οποίο ενδέχεται να καταλήξει σε ανάκρουση και σοβαρ τραυματισμ.

• Η δυναττητα μέγιστης κοπής ως προς το ύψος θα μειωθεί εξίσου με το πάχος της πλατφρμας.

4) Τοποθετήστε την πλατφρμα πάνω στο

εργαλείο ώστε να προεξέχει εξίσου σε κάθε πλευρά της βάσης του εργαλείου. Ασφαλίστε την πλατφρμα στο εργαλείο περνώντας τέσσερις ξυλβιδες 6 χιλ μέσα απ τις τέσσερις οπές των κάτω φραχτών. (Εικ. 63) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Φροντίστε ώστε η πλατφρµα να κείται επίπεδη πάνω στη βάση του εργαλείου και να είναι ασφαλισµένη σταθερά στουσ κάτω φράχτεσ χρησιµοποιώντασ τισ τέσσερισ παρεχµενεσ οπέσ βιδών. Η μη κατάλληλη ασφάλιση της πλατφρμας ενδέχεται να καταλήξει σε κίνηση και ενδεχμενη ανάκρουση με αποτέλεσμα σοβαρ τραυματισμ.

• Βεβαιωθείτε τι το εργαλείο στηρίζεται κατάλληλα σε σταθερή και επίπεδη επιφάνεια. Η μη κατάλληλη στήριξη και ασφάλιση του εργαλείου ενδέχεται να προκαλέσει αστάθεια του εργαλείου με αποτέλεσμα την απώλεια ελέγχου ή/και πτώση του εργαλείου, πράγμα το οποίο ενδέχεται να καταλήξει σε σοβαρ τραυματισμ.

5) Τοποθετήστε στο εργαλείο τους δύο άνω

φράχτες που έχουν αφαιρεθεί. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Μην χρησιµοποιείτε το εργαλείο χωρίσ να έχετε τοποθετήσει τουσ άνω φράχτεσ. Οι άνω φράχτες παρέχουν την απαιτούμενη στήριξη για την κοπή του τεμαχίου εργασίας. Εάν το τεμάχιο εργασίας δεν στηρίζεται κατάλληλα ενδέχεται να μετακινηθεί και να καταλήξει σε απώλεια ελέγχου, ανάκρουση και σοβαρ τραυματισμ.

6) Τοποθετήστε το τεμάχιο εργασίας προς κοπή

πάνω στην πλατφρμα που είναι ασφαλισμένη στο εργαλείο.

7) Ασφαλίστε σταθερά το τεμάχιο εργασίας στους

άνω φράχτες με μια μέγγενη πριν απ την κοπή.

8) Εκτελέστε την κοπή διαμέσου του τεμαχίου

εργασίας αργά σύμφωνα με τις οδηγίες στην εντητα “Ολισθητική κοπή (σπρώχτε) (κοπή μεγάλων αντικειμένων)”. (Εικ. 64) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Βεβαιωθείτε τι το τεµάχιο εργασίασ είναι ασφαλισµένο µε τη µέγγενη και εκτελέστε την κοπή αργά. Η μη κατάλληλη ασφάλιση του τεμαχίου εργασίας και η μη αργή κοπή του ενδέχεται να προκαλέσει μετακίνηση του τεμαχίου εργασίας και να καταλήξει σε ενδεχμενη ανάκρουση και σοβαρ τραυματισμ.

• Να έχετε υπψη σασ τι µετά απ την εκτέλεση πολλών κοπών σε διάφορεσ γωνίεσ λοξοτοµήσ, η πλατφρµα ενδέχεται να εξασθενήσει. Σε περίπτωση εξασθένησης της πλατφρμας λγω των πολλών εγκοπών που δημιουργούνται στο υλικ, απαιτείται αντικατάσταση της πλατφρμας. Εάν δεν αντικαταστήσετε την εξασθενημένη πλατφρμα, ενδέχεται να προκληθεί μετακίνηση του τεμαχίου εργασίας στη διάρκεια της κοπής, η οποία ενδέχεται να καταλήξει σε ανάκρουση και σοβαρ τραυματισμ. Λοξή γωνία 0°: Πάνω απ 450 χιλ (17-3/4”)

45°: Πάνω απ 325 χιλ (12-3/4”) 38 χιλ (1-1/2”) Πάνω απ 760 χιλ (30”)162 Μεταφορά εργαλείου Βεβαιωθείτε τι το εργαλείο είναι αποσυνδεδεμένο. Ασφαλίστε τη λάμα σε κωνική γωνία 0° και την περιστροφική βάση στην τέρμα δεξιά λοξή γωνία. Ασφαλίστε τους στύλους ολίσθησης, ώστε ο κάτω στύλος ολίσθησης να ασφαλιστεί στη θέση της κινητής βάσης ταν είναι πλήρως τραβηγμένη προς την πλευρά του χειριστή και οι άνω στύλοι ολίσθησης να ασφαλιστούν στη θέση της κινητής βάσης ταν έχει ωθηθεί πλήρως προς τον φράχτη οδηγ. (Ανατρέξτε στην εντητα “Ρύθμιση ασφάλισης ολίσθησης”.) Χαμηλώστε την λαβή εντελώς και κλειδώστε την στην χαμηλωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. (Εικ. 65) ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Ο πείρος αναστολέα προορίζεται μ4νο για λ4γους μεταφοράς και φύλαξης και δεν θα πρέπει ποτέ να χρησιμοποιείται σε οποιαδήποτε εργασία κοπής. Η χρήση του πείρου αναστολέα για εργασίες κοπής ενδέχεται να προκαλέσει μη αναμενμενη κίνηση του δίσκου προκαλώντας ανάκρουση και σοβαρ τραυματισμ. Μεταφέρετε το εργαλείο κρατώντας και τις δύο πλευρές της βάσης του εργαλείου πως φαίνεται στην εικνα. Εάν αφαιρέσετε τους συγκρατητήρες, σάκο σκνης, κλπ., μπορείτε να μεταφέρετε το εργαλείο πολύ ευκολτερα. (Εικ. 66)

• Πάντοτε ασφαλίζετε λα τα κινούμενα τμήματα πριν μεταφέρετε το εργαλείο. Σε περίπτωση μετακίνησης ή ολίσθησης μερών του εργαλείου κατά την κοπή ενδέχεται να προκύψει απώλεια ελέγχου ή ισορροπίας προκαλώντας σοβαρ τραυματισμ.

• Πάντοτε βεβαιώνεστε 4τι το εργαλείο είναι σβηστ4 και αποσυνδεδεμένο απ4 το ρεύμα πριν επιχειρήσετε να κάνετε επιθεώρηση ή συντήρηση. Η μη απενεργοποίηση και αποσύνδεση του εργαλείου ενδέχεται να προκαλέσει τυχαία εκκίνηση του εργαλείου καταλήγοντας ενδεχομένως σε σοβαρ τραυματισμ.

Πάντοτε επιβεβαιώνετε 4τι η λάμα είναι ακονισμένη και καθαρή για την καλύτερη και ασφαλέστερη απ4δοση. Εάν επιχειρήσετε να εκτελέσετε κοπή χρησιμοποιώντας στομωμένο ή/και ακάθαρτο δίσκο, ενδέχεται να προκληθεί ανάκρουση και κατά συνέπεια σοβαρς τραυματισμς. ΑΝΑΚΟΙΝΩΣΗ:

• Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκ αιθέρα, διαλυτικ, αλκολη ή παρμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμς παραμρφωση ή ρωγμές. Ρύθμιση της γωνίας κοπής Αυτ το εργαλείο είναι προσεκτικά ρυθμισμένο και ευθυγραμμισμένο στο εργοστάσιο, αλλά σκληρή χρήση μπορεί να έχει επηρεάσει την ευθυγράμμιση. Εάν τα μπροστά του πριονιού σας δεν είναι ευθυγραμμισμένο κατάλληλα, εκτελέστε τα

Ωθήστε την κινητή βάση προς το φράχτη οδηγ, σφίξτε τον κοχλία ασφάλισης γυρίζοντας δεξιστροφα και τραβήξτε το μοχλ ασφάλισης προς τα μπροστά του πριονιού ώστε να ασφαλίσετε την κινητή βάση. Γυρίστε τη λαβή αριστερστροφα, ώστε να ασφαλίσετε την περιστροφική βάση. Γυρίστε την περιστροφική βάση έτσι ώστε ο δείκτης δείχνει στις 0° στην λοξή κλίμακα. Μετά γυρίστε την περιστροφική βάση ελαφρά δεξιστροφα και αριστερστροφα να τοποθετήσετε την περιστροφική βάση στξην λοξή εγκοπή των 0°. (Αφήστε το πως είναι εάν ο δείκτης δεν δείχνει στις 0°.) Χαλαρώστε τα εξάγωνα μπουλνια που ασφαλίζουν τον φράχτη οδηγ χρησιμοποιώντας το κοίλο κλειδί. Χαμηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας μέσα τον ανασταλκτικ πείρο. Τετραγωνίστε την πλευρά της λάμας με την ψη του φράκτη οδηγού χρησιμοποιώντας ένα τριγωνικ καννα, τετράγωνικ καννα, κλπ. Μετά, σφίξτε με ασφάλεια τα εξάγωνα μπουλνια στο φράχτη οδηγ με τη σειρά ξεκινώντας απ τη δεξιά πλευρά. (Εικ. 67) Βεβαιωθείτε τι ο δείκτης δείχνει στις 0° στην λοξή κλίμακα. Εάν ο δείκτης δεν δείχνει στις 0° χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθμίστε τον δείκτη έτσι ώστε να δείχνει στις 0°. (Εικ. 68)

Ωθήστε το μοχλ μανδάλωσης πλήρως προς τα εμπρς, ώστε να απελευθερώσετε τα σταθερά άκρα.

Ωθήστε την κινητή βάση προς το φράχτη οδηγ, σφίξτε τον κοχλία ασφάλισης γυρίζοντας δεξιστροφα και τραβήξτε το μοχλ ασφάλισης προς τα μπροστά του πριονιού ώστε να ασφαλίσετε την κινητή βάση. Χαμηλώστε την λαβή πλήρως και κλειδώστε την στην χαμηλωμένη θέση σπρώχνοντας μέσα τον πείρο αναστολής. Χαλαρώστε το μοχλ στο πίσω μέρος της μηχανής. (Εικ. 69) Γυρίστε το εξαγ. μπουλνι στην δεξιά πλευρά του βραχίονα μέχρι δύο ή τρείς περιστροφές αριστερστροφα για να κλίνετε τη λάμα προς στα δεξιά. (Εικ. 70) Προσεκτικά τετραγωνίσετε την πλευρά της λάμας με την πάνω επιφάνεια της περιστροφικής βάσης χρησιμοποιώντας ένα τριγωνικ χάρακα, ένα τετράγωνο, κ.λ.π. γυρίζοντας το εξαγ. μπουλνι στη δεξιά πλευρά του βραχίονα μέχρι δεξιστροφα. Μετά σφίξετε το μοχλ γερά. (Εικ. 71) Βεβαιωθείτε τι ο δείκτης πάνω στο βραχίονα μέχρι δείχνουν στο 0° στην κωνική κλίμακα στο βραχίονα. Αν δεν δείχνουν στο 0°, χαλαρώστε τις βίδες που στερεώνουν τους δείκτες και ρυθμίσετέ τους ώστε να δείχνουν στο 0°. (Εικ. 72)163

2) Κωνική γωνία 45° (Εικ. 73)

Pυθμίστε την κωνική γωνία 45° μνο αφού εκτελέσετε ρύθμιση κωνικής γωνίας 0°. Για να ρυθμίστε την αριστερή κωνική γωνία 45°, χαλαρώστε τον μοχλ και γείρετε την λάμα στα αριστερά πλήρως. Βεβαιωθείτε τι ο δείκτης στον βραχίονα μέχρι δείχνει στις 45° στη κωνική κλίμακα στην θήκη του βραχίονα. Εάν ο δείκτης δεν δείχνει 45°, γυρίστε το ρυθμιστικ μπουλνι της αριστερής 45° κωνικής γωνίας στην πλευρά της θήκης του βραχίονα ο δείκτης να δείχνει 45°. Για να ρυθμίσετε κωνική γωνία 45°, εκτελέστε την ίδια διαδικασία που περιγράφεται

Ρύθµιση τησ θέσησ τησ γραµµήσ λέιζερ (Εικ. 74 και 75) Μνο για τα µοντέλα LS1216L και LS1216FL ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Επειδή το εργαλείο πρέπει να είναι συνδεδεµένο κατά τη ρύθµιση τησ γραµµήσ λέιζερ, απαιτείται ιδιαίτερη προσοχή ώστε να µην ενεργοποιηθεί το εργαλείο. Η τυχαία εκκίνηση του εργαλείου ενδέχεται να καταλήξει σε σοβαρ τραυματισμ.

• Ποτέ µη κυττάτε µέσα στην ακτίνα λέιζερ απευθείασ. Η απευθείας έκθεση των ματιών στη δέσμη ενδέχεται να προκαλέσει σοβαρή ζημία στα

• AKTΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ Μη κυττατε μεσα στηνακτινα. ΑΝΑΚΟΙΝΩΣΗ:

• Να έχετε υπψη σας τι εάν το εργαλείο υποστεί κτυπήματα, ενδέχεται να προκύψει κακή ευθυγράμμιση της γραμμής λέιζερ ή ενδέχεται να προκληθεί ζημία στο λέιζερ και επακλουθη μείωση της διάρκειας ζωής του. Ρύθµιση τησ γραµµήσ λέιζερ για την αριστερή πλευρά του δίσκου. 1 Βιδώστε για να αλλάξετε το κινητ πεδίο της ρυθμιστικής βίδας 2 Ρυθμιστική βίδα 3 Εξάγωνο κλειδί 4 Γραμμή λέιζερ 5 Λάμα πριονιού

Ρύθµιση τησ γραµµήσ λέιζερ για τη δεξιά πλευρά του δίσκου. 1 Βίδα ρύθμισης 2 Λάμα πριονιού 3 Γραμμή λέιζερ

Και για τις δύο ρυθμίσεις κάντε τα εξής:

1. Βεβαιωθείτε τι το εγαλείο είναι

2. Τραβήχτε την γραμμή κοπής στο τεμάχιο

εργασίας και τοποθετήστε το στο περιστροφικ τραπέζι. Αυτή την φορά, μην ασφαλίσετε το τεμάχιο εργασίας με μιά μέγγενη ή παρμοια συσκευή ασφάλειας.

3. Κατεβάστε την λάμα χαμηλώνοντας την λαβή

και ελέγξτε να δείτε που είναι η γραμμή κοπής και η θέση της λάμας πριονιού. (Αποφασίστε ποιά θέση θα κψετε στην γραμμή κοπής.)

4. Μλις αποφασίσετε για τη σωστή θέση της

γραμμής σε σχέση με το δίσκο, επαναφέρετε τη λαβή στην αρχική θέση. Ασφαλίστε το τεμάχιο εργασίας με την κάθετη μέγγενη χωρίς μετακίνηση του τεμαχίου απ τη θέση που ελέγξατε προηγουμένως.

5. Συνδέστε το εργαλείο και ανάψτε τον διακπτη

6. Ρυθμίστε τη θέση της γραμμής λέιζερ ως εξής:

Η θέση της γραμμής λέιζερ μπορεί να αλλαχθεί καθώς το κινητ πεδίο της ρυθμιστικής βίδας του λέιζερ αλλάζει γυρίζοντας δύο βίδες με ένα εξάγωνο κλειδί. (Το κινητ πεδίο της γραμμής λέιζερ είναι εργοστασιακά ρυθμισμένο σε 1 χιλ απ την πλευρική επιφάνεια της λάμας.) Για να μετακινήσετε το κινητ πεδίο της γραμμής λέιζερ μακρύτερα απ την πλευρική επιφάνεια της λάμας, γυρίστε τις δύο βίδες αριστερστροφα αφού χαλαρώσετε την ρυθμιστική βίδα. Γυρίστε αυτές τις δύο βίδες δεξιστροφα για να το μετακινήσετε πιο κοντά στην πλευρική επιφάνεια της λάμας αφού χαλαρώσετε την ρυθμιστική βίδα. Ανατρέξτε στο εδάφιο με τίτλο “Ενέργεια ακτίνας λέιζερ” και ρυθμίστε την ρυθμιστική βίδα έτσι ώστε η γραμμή κοπής στο τεμάχιο εργασία σας ευθυγραμμίζεται με την γραμμή λέιζερ.

• Ελέγχετε την θέση της γραμμής λέιζερ τακτικά για

• Επισκευάζετε το εργαλείο σε εξουσιοδοτημένο κέντρο Makita για οποιαδήποτε πρβλημα στην μονάδα λέιζερ.

Καθαρισμ4ς φακού δέσμης λέιζερ (Εικ. 76 και 77) Μ4νο για τα μοντέλα LS1216L και LS1216FL Εάν οι φακοί του φωτς λέιζερ ρυπανθούν ή πριονσκονη κολλήσει σ’ αυτ με τέτοιο τρπο ώστε η γραμμή λέιζερ δεν είναι εύκολα ορατή, αποσυνδέστε το πρινι και αφαιρέστε και καθαρίστε τους φακούς του φωτς λέιζερ προσεκτικά με ένα νωπ, μαλακ ύφασμα. Μη χρησιμοποιήσετε διαλύτες ή απορρυπαντικά με βάση το πετρέλαιο στους φακούς. Για να αφαιρέσετε τους φακούς του φωτς λέιζερ, αφαιρέστε την λάμα πριονιού πριν αφαιρέσετε τους φακούς σύμφωνα με τις οδηγίες στο εδάφιο “Εγκατάσταση ή αφαιρέση της λάμας πριονιού”. Χαλαρώστε αλλά μην αφαιρέσετε την βίδα που ασφαλίζει τους φακούς χρησιμοποιώντας ένα

Τραβήξτε έξω τους φακούς πως φαίνεται στην

• Εάν οι φακοί δεν βγαίνουν έξω, χαλαρώστε την βίδα περισστερο και τραβήχτε πάλι τους φακούς έξω χωρίς να αφαιρέσετε την βίδα. Αντικατάσταση ψηκτρών άνθρακα (Εικ. 78 και 79) Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακα τακτικά. Αντικαθιστάτε τις ταν έχουν φθαρεί στο σημάδι ορίου. Κρατάτε τις ψήκτρες άνθρακα καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτχρονα. Χρησιμοποιείτε μνο ταυτσημες ψήκτρες άνθρακα. Χρησιμοποιείτε ένα κατσαβίδι για να αφαιρέσετε τα καπάκια των ψηκτρών άνθρακα. Βγάλτε τις φθαρμένες ψήκτρες άνθρακα, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια των ψηκτρών άνθρακα. Μετά απ την αντικατάσταση των ψηκτρών, συνδέστε το εργαλείο και φροντίστε για το στρώσιμο των ψηκτρών αφήνοντας το εργαλείο σε λειτουργία χωρίς φορτίο για περίπου 10 λεπτά. Ακολούθως, ελέγξτε το εργαλείο ενσω λειτουργεί πως και τη λειτουργία ηλεκτρικής πέδησης, ταν απελευθερώνεται η σκανδάλη ενεργοποίησης. Εάν η ηλεκτρική πέδηση δεν λειτουργεί σωστά, φροντίστε για την επισκευή του εργαλείου σε κάποιο κέντρο σέρβις της Makita. Μετά την χρήση

• Μετά την χρήση, σφουγγίστε τα τεμαχίδια και την σκνη που είναι κολλημένα στο εργαλείο με ένα πανί ή κάτι παρμοιο. Κρατείστε τον προφυλακτήρα λάμας καθαρά σύμφωνα με τις οδηγίες στο προηγούμενως καλυφθέν τμήμα με τίτλο “Προφυλακτήρας λάμας”. Λιπαίνετε τα μέρη που γλυστρούν με μηχανικ έλαιο για να μην οξειδωθούν.

• Οταν αποθηκεύετε το μηχάνημα, τραβήξετε τη κινητή βάση πλήρως προς το μέρος σας έτσι ώστε η ολισθαίνουσα ράβδος να έχει μπεί καλά μέσα στη περιστροφική βάση. Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται απ Εξουσιοδοτημένα Κέντρα Σερβις της Makita, πάντοτε με χρήση ανταλλακτικών Makita. ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Αυτά τα εξαρτήματα Makita ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Makita που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οποιωνδήποτε άλλων παρελκομένων ή προσαρτημάτων ενδέχεται να καταλήξει σε πρκληση σοβαρού τραυματισμού.

• Το παρελκ4μενο ή το προσάρτημα της Makita να χρησιμοποιείται μ4νο για την προοριζ4μενη χρήση του. Η κακή χρήση ενς παρελκομένου ή προσαρτήματος ενδέχεται να καταλήξει σε πρκληση σοβαρού τραυματισμού. Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισστερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικ σας κέντρο εξυπηρέτησης Makita.

• Λάμες πριονιού με άκρα απ ατσάλι & καρβίδιο

• Σύνολο μέγγενης (Οριζντια μέγγενη)

• Σετ αναστολέων ανάγλυφων μορφώσεων στέψης

• Εξάγωνο κλειδί (Για LS1216L και LS1216FL) ΠΑΡΑΤΗΡΗΣΗ:

• Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.

Για λεία κοπή διαφρων υλικών με ακρίβεια.

Δίσκος γενικής χρήσης για ταχεία και λεία φαλτσοκοπή, εγκάρσια τομή και λοξοτομή. Εγκάρσιες τομές Για πιο λείες τομές εγκάρσιων νευρώσεων ινών ξύλου. Τέμνει καθαρά τις νευρώσεις ινών του ξύλου. Λεπτές εγκάρσιες

Για τομές κάθετες προς τα νερά του ξύλου χωρίς να απαιτείται γυαλοχάρτισμα.

δισκοπρίονου λοξοτομής απ μη σιδηρούχα μέταλλα Για λοξοτομές σε αλουμίνιο, χαλκ, ορείχαλκο, τμήματα σωλήνων και άλλα μη σιδηρούχα μέταλλα.165 ENG905-1 Θ4ρυβος Το τυπικ Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN61029: Στάθμη πίεσης ήχου (L

): 91 dB (A) Στάθμη δύναμης ήχου (L

): 100 dB (A) Αβεβαιτητα (Κ): 3 dB (A) Φοράτε ωτοασπίδες ENG900-1 Κραδασμ4ς Η ολική τιμή δνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN61029: Εκπομπή δνησης (a

Αβεβαιτητα (Κ): 1,5 m/s

• Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με την πρτυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενς εργαλείου με άλλο.

• Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολγηση έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει απ τη δηλωμένη τιμή εκπομπής ανάλογα με τον τρπο χρήσης του

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπψη λες τις συνιστώσες του κύκλου λειτουργίας πως τους χρνους που το εργαλείο είναι εκτς λειτουργίας και ταν βρίσκεται σε αδρανή λειτουργία πέραν του χρνου ενεργοποίησης). ENH003-15 Μ4νο για χώρες της Ευρώπης Δήλωση Συμμ4ρφωσης ΕΚ Η Makita δηλώνει 4τι τα ακ4λουθα μηχανήματα: Χαρακτηρισμς μηχανήματος: Δισκοπρίονο σύνθετης λοξοτομής μήκους

Αρ. μοντέλου/ Τύπος: LS1216, LS1216L, LS1216F, LS1216FL συμμορφώνονται με τις ακ4λουθες Ευρωπαϊκές

2006/42/ΕΚ Κατασκευάζονται σύμφωνα με τα ακλουθα πρτυπα ή έγγραφα τυποποίησης: EN61029 Το αρχείο τεχνικών στοιχείων, σύμφωνα με την Οδηγία 2006/42/ΕΚ, διατίθεται απ: Makita, Jan-Baptist Vinkstraat 2, 3070, Βέλγιο
