KULLANIM KILAVUZU DF488DWAE MAKITA

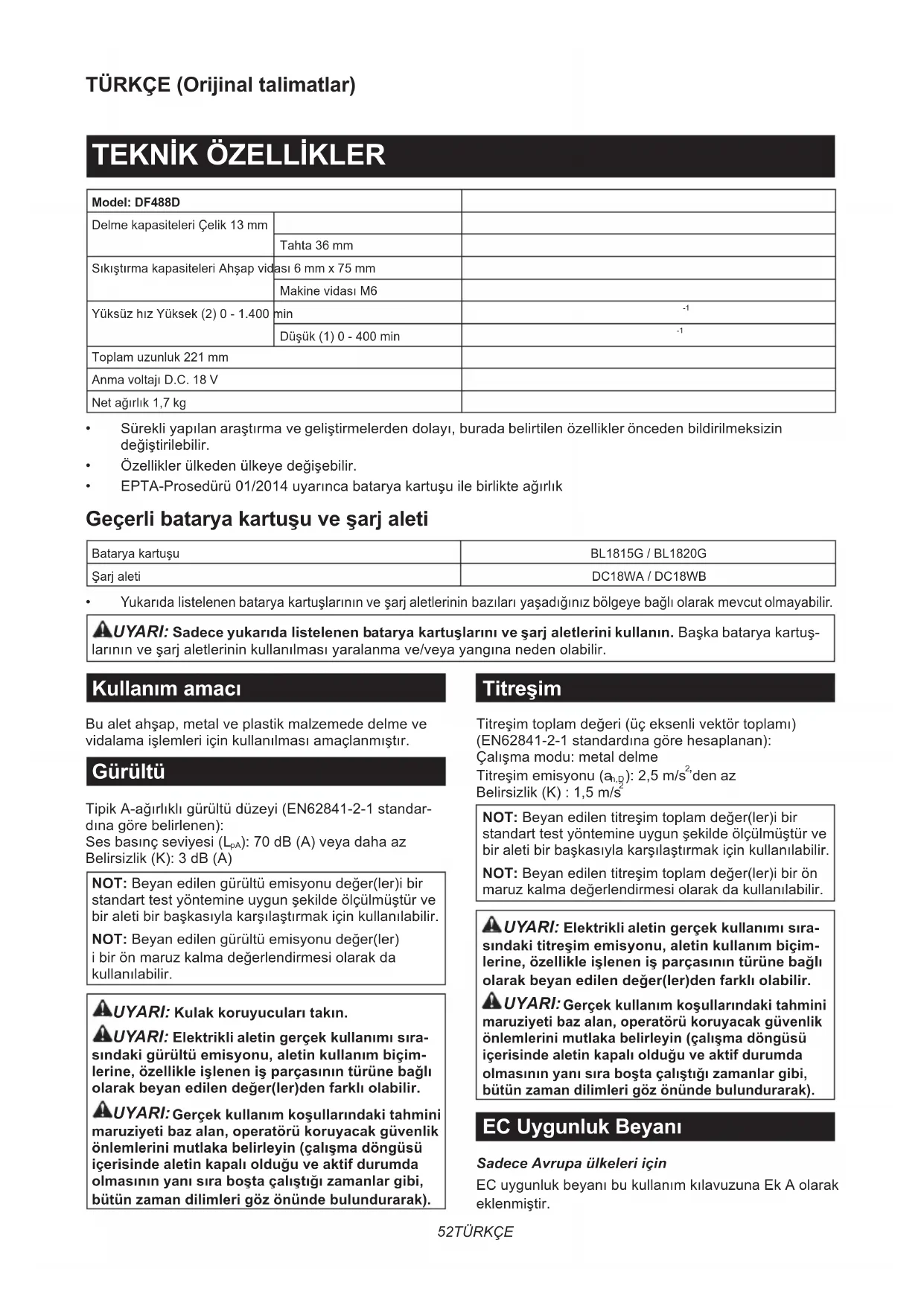

Model: DF488D Delme kapasiteleri Çelik 13 mm Tahta 36 mm Sıkıştırma kapasiteleri Ahşap vidası 6 mm x 75 mm Makine vidası M6 Yüksüz hız Yüksek (2) 0 - 1.400 min

Toplam uzunluk 221 mm Anma voltajı D.C. 18 V Net ağırlık 1,7 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• EPTA-Prosedürü 01/2014 uyarınca batarya kartuşu ile birlikte ağırlık Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL1815G / BL1820G Şarj aleti DC18WA / DC18WB

Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir. Kullanım amacı Bu alet ahşap, metal ve plastik malzemede delme ve vidalama işlemleri için kullanılması amaçlanmıştır. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN62841-2-1 standar- dına göre belirlenen): Ses basınç seviyesi (L

): 70 dB (A) veya daha az Belirsizlik (K): 3 dB (A) NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN62841-2-1 standardına göre hesaplanan): Çalışma modu: metal delme Titreşim emisyonu (a h,D ): 2,5 m/s

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.53 TÜRKÇE

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellik- leri okuyun. Aşağıda verilen talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü matkap tornavida ile ilgili güvenlik uyarıları Tüm işlemler için güvenlik talimatları

Kesici aksesuarın veya tespit elemanlarının görün- meyen kablolara temas etme olasılığı bulunan yerlerde çalışırken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Kesici aksesuarın veya tespit elamanlarının “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getire- bilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

Her zaman yere sağlam basın. Aleti yüksekte kullan- dığınızda, altında kimsenin olmadığından emin olun.

3. Aleti sıkıca tutun.

4. Ellerinizi dönen parçalardan uzak tutun.

5. Aleti çalışır durumda bırakmayın. Aleti sadece

elinizde iken çalıştırın.

6. Kullanılan ucu veya iş parçasını işlemden

hemen sonra ellemeyin; bunlar çok sıcak olup derinizi yakabilir.

Bazı malzemeler zehirli olabilen kimyasallar içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güvenlik bilgilerine uyun.

Matkap ucu, ağızları açmanıza rağmen gevşetile- mezse ucu çekerek çıkarmak için pense kullanın. Bu durumda matkap ucunun elle çekilerek çıkarılması keskin ucu nedeniyle yaralanmaya neden olabilir.

Aletin kullanımından dolayı hasar görmesi halinde tehlikeye yol açabilecek elektrik kabloları, su boru- ları, gaz boruları, vb. olmadığından emin olun. Uzun matkap uçları kullanırken güvenlik talimatları

Matkap ucunun maksimum devir değerinden daha yüksek devirde asla çalıştırmayın. Yüksek devirlerde, iş parçasına dokunmadan serbest dönmesine izin verilirse ucun bükülmesi muhtemel olup yaralanmaya neden olabilir.

2. Her zaman düşük devirde ve uç, iş parçasına

temas edecek şekilde delmeye başlayın. Yüksek devirlerde, iş parçasına dokunmadan serbest dönmesine izin verilirse ucun bükülmesi muhtemel olup yaralanmaya neden olabilir.

Sadece uç ile aynı hatta baskı uygulayın ve fazla baskı uygulamayın. Uçlar bükülerek kırılma veya kontrol kaybına neden olmak suretiyle yaralanmaya yol açabilir. BU TALİMATLARI MUHAFAZA EDİNİZ. UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

Batarya kartuşunu parçalarına ayırmayın veya kurca- lamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısınmaya, olası yanıklara hatta bataryanın bozulmasına yol açabilir.

Aleti ve batarya kartuşunu sıcaklığın 50°C ya da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

Aşırı derecede hasar görmüş ya da tamamen kulla- nılamaz durumda olsa bile batarya kartuşunu yak- mayın. Batarya kartuşu ateşe atılırsa patlayabilir.

Batarya kartuşunu çivilemeyin, kesmeyin, ezme- yin, fırlatmayın, düşürmeyin ya da batarya kar- tuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticari nakliye işlemleri için, örneğin üçüncü taraar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli mad- deler konusunda uzman bir kişiye danışın. Lütfen muhte- melen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın berta- raf edilmesi ile ilgili yerel düzenlemelere uyunuz.

Bataryaları sadece Makita tarafından belirtilen ürünlerle kullanın. Bataryaların uyumsuz ürünlere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.54 TÜRKÇE

Yanıklara neden olabilecek kadar sıcak olabileceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

Batarya kartuşunun terminallerine, deliklerine ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun zayıf perfor- mans göstermesine veya bozulmasına neden olabilir.

Alet yüksek gerilim elektrik güç hatları yakınında kullanımı desteklemediği sürece batarya kartu- şunu yüksek gerilim elektrik güç hatlarının yakı- nında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üze- rine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aleti- nin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıamaya başladığını fark etti- ğinizde aleti durdurun ve batarya kartuşunu şarj edin.

Tam dolu bir batarya kartuşunu asla yeniden şarj etme- yin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10°C - 40°C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

Uzun bir süre (altı aydan daha fazla) kullanma- dığınız durumlarda batarya kartuşunu şarj edin.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıka- rırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bunların düşü- rülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanmasına yol açabilir. ► Şek.1:

1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu

Batarya kartuşunu çıkarmak için, kartuşun ön tarafın- daki düğmeyi kaydırarak kartuşu aletten çıkarın. Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuva- nın çentiği ile hizalayın ve yerine oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam oturmasını sağlayın. Düğmenin üst tarafındaki kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir. DİKKAT: Batarya kartuşunu daima kırmızı gös- terge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak takmayın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir. Batarya koruma sistemi Batarya kartuşu, koruma sistemi ile donatılmıştır, bu sistem çıkış gücünü otomatik olarak keserek uzun hizmet ömrü sağlar. Alet ve/veya batarya için aşağıdaki durumlar söz konusu oldu

ğunda aletin işleyişi durur. Buna koruma sisteminin devreye gir- mesi neden olur ve bu durum aletin arızalı olduğunu göstermez.

• Alet/batarya aşırı yüklendiğinde: O anda anahtar tetiği bırakın, batarya kartuşunu çıka- rın ve aşırı yükün nedenlerini ortadan kaldırın ve daha sonra anahtar tetiği tekrar çekerek yeniden başlatın.

• Batarya hücreleri ısındığında: Anahtar tetik kullanıldığında motor hareket etmeyecektir. O anda aleti kullanmayı bırakın ve batarya kartuşunu soğutun.

• Kalan batarya kapasitesi düştüğünde: Anahtar tetiği çekerseniz, motor tekrar çalışır fakat kısa zaman sonra durur. Bu durumda, aşırı boşalmayı önle- mek için batarya kartuşunu aletten çıkarın ve şarj edin. Anahtar işlemi ► Şek.2: 1. Anahtar tetik DİKKAT: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bırakıldığında “OFF” (kapalı) konumuna döndüğünden emin olun. Aleti çalıştırmak için, sadece anahtar tetiği çekin. Aletin çalışma hızı anahtar tetik üstüne daha fazla baskı yapıla- rak arttırılır. Durdurmak için anahtar tetiği serbest bırakın. Ters dönüş mandalı işlemi ► Şek.3: 1. Ters dönüş mandalı anahtarı DİKKAT: Kullanmadan önce dönüş yönünü daima kontrol edin. DİKKAT: Ters döndürme anahtarını sadece alet tamamen durduktan sonra kullanın. Dönüş yönünün alet durmadan önce değiştirilmesi alete zarar verebilir. DİKKAT: Aleti kullanmadığınız zaman, ters dön- dürme anahtarını daima nötr konumuna ayarlayın. Bu aletin dönüş yönünü değiştirmek için bir ters döndürme anahtarı vardır. Ters döndürme anahtarına saat yönünde dönüş için A tarafından tersi yönde dönüş içinse B tarafından bastırın. Ters döndürme anahtarı nötr konumundayken tetik anahtar çekilemez. Hız değiştirme ► Şek.4: 1. Hız değiştirme kolu DİKKAT: Hız değiştirme kolunu doğru konuma daima tam olarak ayarlayın. Hız değiştirme kolu “1” ile “2” konumlar arasında bir pozisyonda iken aleti kullanırsanız alet zarar görebilir. DİKKAT: Alet çalışırken hız değiştirme kolunu kullanmayın. Alet zarar görebilir.55 TÜRKÇE Görünen Değer Hız Tork Uygulanabilir çalıştırma 1 Düşük Yüksek Ağır yükle çalıştırma 2 Yüksek Düşük Hafif yükle çalıştırma Hızı değiştirmek için önce aleti kapatın. Hız değiştirme kolunu yüksek hız için “2” numaralı konuma, düşük hız için “1” numa- ralı konuma itin. Kullanmaya başlamadan önce hız değiştirme kolunun doğru konuma ayarlandığından emin olun. Çalışma sırasında “2” değeri görünürken alet hızı aşırı derecede azalırsa, kolu iterek “1”e getirin ve çalışmayı yeniden başlatın. Sıkma torkunun ayarlanması ► Şek.5: 1. Ayarlama halkası 2. Derecelendirme 3. Ok Ayarlama halkası döndürülerek, sıkma torku 17 kademeli olarak ayarlanabilir. Derecelendirmeleri alet gövdesi üzerindeki okla hizalayın. 1. kademede en düşük sıkma torkunu, . kademede en yüksek torku elde edersiniz. 1 ile 16 arasında bir sayıya ayarlandığında ambreyaj farklı tork seviyelerinde kayacaktır. Ambreyaj işare- tinde kaymayacak şekilde tasarlanmıştır. Gerçek kullanımdan önce, belli bir uygulama için hangi tork düzeyinin gerektiğini belirlemek amacıyla malzemenize ya da çift malzemeli bir parçaya deneme vidası vidalayın. MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Tornavida ucunun/matkap ucunun takılması veya çıkarılması DİKKAT: Tornavida ucunu taktıktan sonra, sıkı şekilde sabitlendiğinden emin olun. Eğer çıkıyorsa kullanmayın. ► Şek.6: 1. Kovan 2. Aç 3. Kapat Mandren ağızlarını açmak için, kovanı saat yönünün tersine çevirin. Tornavida ucunu/matkap ucunu mand- renin içinde gidebileceği kadar yerleştirin. Mandreni sıkmak için, kovanı saat yönünde çevirin. Tornavida ucunu/matkap ucunu çıkarmak için, kovanı saat yönü- nün tersine çe virin. KULLANIM DİKKAT: Batarya kartuşunu daima yerine tam kilitlenene kadar itin. Düğmenin üst tarafındaki kırmızı göstergeyi görüyorsanız, kartuş tam kilitlenmemiş demek- tir. Kırmızı gösterge görünmeyecek şekilde tam olarak oturtun. Aksi takdirde, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Hız aşırı derecede yavaşlarsa, alete zarar vermemek için yükü azaltın veya aleti durdurun. Dönüş gücünü kontrol etmek için tek elinizle aletin kav- rama bölümünden ve diğer elinizle batarya kartuşunun altından sıkıca tutarak aleti kullanın. Vidalama işlemi DİKKAT: Ayarlama halkasını yaptığınız iş için uygun olan tork seviyesine ayarlayın. DİKKAT: Tornavida ucunun vida başına düz- gün olarak girdiğinden emin olun, aksi takdirde vida ve/veya tornavida ucu hasar görebilir. Matkap ucunu vida başına yerleştirin ve alete basınç uygulayın. Aleti yavaş hızda başlatın, hızı dereceli olarak artırın. Ambreyaj devreye girer girmez anahtar tetiği bırakın. ► Şek.7 NOT: Ahşap vidalarla çalışırken, önce vida çapının 2/3’ü büyüklüğünde bir pilot delik delin. Bu işlem, vidalamayı kolaylaştırır ve iş parçasının parçalanma- sını önler. Delme işlemi Önce, ayarlama halkasını ok işaretine bakacak şekilde döndürün. Ardından, aşağıda belirtilen şekilde işleme devam edin. Tahta delerken Tahta delerken, kılavuz vidalı tahta uçlarıyla en iyi sonuçlar elde edilir. Kılavuz vida, matkap ucunu iş par- çasına çekmek suretiyle delme işlemini kolaylaştırır. Metal delerken Delik delmeye başlarken, matkap ucunun kaymasını engellemek için zımba ve çekiç yardımı ile delik açıla- cak noktaya çentik açın. Çentik üstüne matkap ucunu yerleştirip delmeye başlayın. Metal delerken kesme soğutucusu sıvıyı kullanın. Ancak demir ve çelik istisna olup kuru olarak delinmelidir. DİKKAT: Alete aşırı baskı yapıldığında delme işlemi hızlanmayacaktır. Aşırı baskı matkap ucunun yıpranmasına, alet performansının düşmesine ve aletin kullanım ömrünün kısalmasına yol açacaktır. DİKKAT: Matkap ucu, iş parçasını delip çık- maya başladığında aleti sıkı tutun ve dikkat sarf edin. Deliğin açılması sırasında alet/matkap ucu üzerine çok büyük güç uygulanır. DİKKAT: Sıkışan bir matkap ucu, aleti ters yöne döndürerek kolayca çıkartılabilir. Fakat bu durumda aleti sıkıca tutmak gerekir, aksi halde alet darbe ile aniden elden çıkabilir. DİKKAT: İş parçalarını daima bir mengene ya da benzer sıkıştırma aygıtlarıyla sabitleyin. DİKKAT: Alet, batarya kartuşu bitene kadar sürekli olarak kullanılmışsa, yeni bir batarya takıp devam etmeden önce 15 dakika dinlenin.BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belir- tilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Tornavida ucu tutucusu

• Orijinal Makita batarya ve şarj aleti NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir. www.makita.com Makita Europe N.V. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japa
