MANUAL DE UTILIZADOR DF488DWAE MAKITA

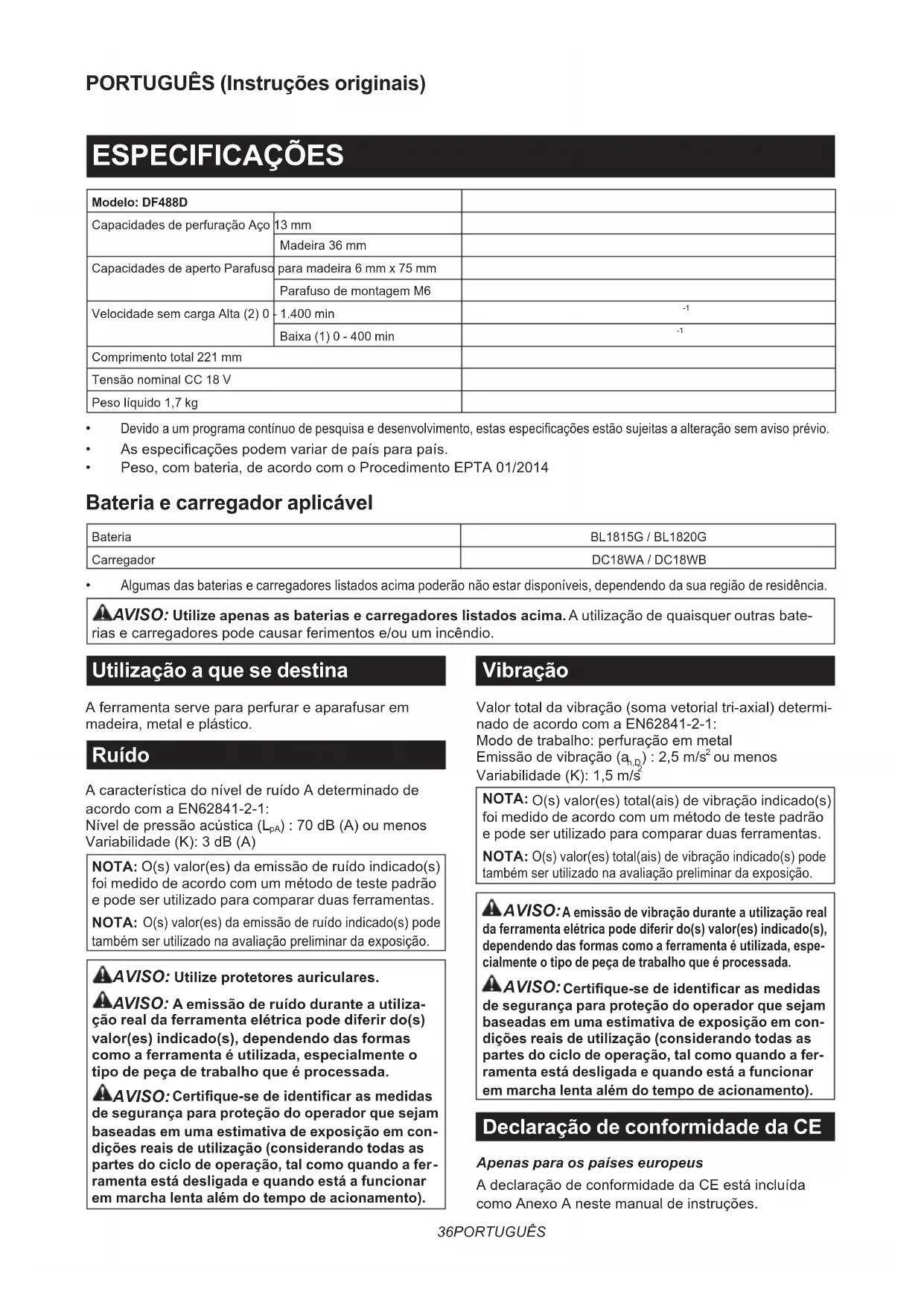

Comprimento total 221 mm Tensão nominal CC 18 V Peso líquido 1,7 kg

Devido a um programa contínuo de pesquisa e desenvolvimento, estas especicações estão sujeitas a alteração sem aviso prévio.

• As especicações podem variar de país para país.

• Peso, com bateria, de acordo com o Procedimento EPTA 01/2014 Bateria e carregador aplicável Bateria BL1815G / BL1820G Carregador DC18WA / DC18WB

Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência. AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- rias e carregadores pode causar ferimentos e/ou um incêndio. Utilização a que se destina A ferramenta serve para perfurar e aparafusar em madeira, metal e plástico. Ruído A característica do nível de ruído A determinado de acordo com a EN62841-2-1: Nível de pressão acústica (L

) : 70 dB (A) ou menos Variabilidade (K): 3 dB (A) NOTA: O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas. NOTA: O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO: Utilize protetores auriculares. AVISO: A emissão de ruído durante a utiliza- ção real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada. AVISO: Certique-se de identicar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em con

dições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a fer

ramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Vibração Valor total da vibração (soma vetorial tri-axial) determi- nado de acordo com a EN62841-2-1: Modo de trabalho: perfuração em metal Emissão de vibração (a h,D ) : 2,5 m/s

NOTA: O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas. NOTA: O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO: A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, espe- cialmente o tipo de peça de trabalho que é processada. AVISO: Certique-se de identicar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em con- dições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a fer- ramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Declaração de conformidade da CE Apenas para os países europeus A declaração de conformidade da CE está incluída como Anexo A neste manual de instruções.37 PORTUGUÊS

Avisos gerais de segurança para ferramentas elétricas AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instru- ções para futuras referências. O termo “ferramenta elétrica” nos avisos refere-se às ferramen- tas elétricas ligadas à corrente elétrica (com cabo) ou às ferra- mentas elétricas operadas por meio de bateria (sem cabo). Avisos de segurança para a parafusadeira/furadeira a bateria Instruções de segurança para todas as operações

1. Segure a ferramenta elétrica pelas superfícies

isoladas preparadas para esse m, quando executar uma operação em que o acessório de corte ou os xadores possam entrar em con- tacto com os ocultos. O contacto do acessório de corte ou dos xadores com um o elétrico “sob tensão” pode tornar as partes metálicas expostas da ferramenta elétrica “sob tensão” e pode causar um choque elétrico ao operador.

Certique-se sempre que possui uma base rme. Certique-se de que ninguém está por baixo quando usa a ferramenta em locais elevados.

Mantenha as mãos afastadas das partes giratórias.

5. Não deixe a ferramenta a funcionar. Opere a

ferramenta apenas quando a estiver a agarrar.

Não toque na broca de perfuração ou na peça de trabalho imediatamente após a operação; podem estar extremamente quentes e queimar a sua pele.

Alguns materiais contêm químicos que podem ser tóxicos. Tome cuidado para evitar a inala- ção de poeira e o contacto com a pele. Siga os dados de segurança do fornecedor do material.

8. Se não for possível soltar a broca de perfura-

ção mesmo se abrir os mordentes, utilize um alicate para extraí-la. Nesse caso, extrair a broca de perfuração manualmente poderá resultar em lesões provocadas pelo seu bordo aado.

Certique-se de que não há cabos elétricos, tubos de água, tubos de gás, etc., que possam constituir um perigo se danicados pela utilização da ferramenta. Instruções de segurança quando utilizar brocas de perfuração longas

1. Nunca utilize a uma velocidade mais elevada

do que a categoria de velocidade máxima da broca de perfuração. A velocidades mais elevadas, é provável que a broca se dobre se for permitida a respetiva rotação livre sem entrar em contacto com a peça de trabalho, resultando em ferimentos pessoais.

Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais elevadas, é prová- vel que a broca se dobre se for permitida a respetiva rotação livre sem entrar em contacto com a peça de trabalho, resultando em ferimentos pessoais.

Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As bro- cas podem dobrar-se provocando quebra ou perda de controlo, resultando em ferimentos pessoais. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO permita que o conforto ou familia- ridade com o produto (adquirido com o uso repe- tido) substitua o cumprimento estrito das regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode provocar ferimentos pessoais graves. Instruções de segurança importantes para a bateria

Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não desmonte ou manipule a bateria. Pode

resultar num incêndio, em calor excessivo ou numa explosão.

Se o tempo de funcionamento se tornar exces- sivamente curto, pare o funcionamento imedia- tamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os

com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pre- gos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme uxo de corrente, sobreaquecimento, possí- veis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize a ferramenta e a bateria

em locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja estra-

gada ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair

a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.

9. Não utilize uma bateria danicada.

As baterias de iões de lítio contidas na ferramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos). Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem.38 PORTUGUÊS Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais deta- lhados. Coloque ta-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

11. Quando eliminar a bateria, remova-a da ferra-

menta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a elimi- nação de baterias.

12. Utilize as baterias apenas com os produtos

especicados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se a ferramenta não for utilizada durante um

período de tempo prolongado, a bateria deve ser removida da ferramenta.

14. Durante e após a utilização, a bateria pode

aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste aten- ção ao manuseamento de baterias quentes.

15. Não toque no terminal da ferramenta ime-

diatamente após a utilização, pois pode car sucientemente quente para provocar queimaduras.

16. Não permita a adesão de aparas, pó ou suji-

dade nos terminais, nos orifícios e nas ranhu- ras da bateria. Pode resultar no fraco desempe- nho ou na avaria da ferramenta ou bateria.

17. A menos que a ferramenta suporte a utilização

perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

18. Mantenha a bateria afastada das crianças.

GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuí- nas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita. Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja comple-

tamente descarregada. Pare sempre o funcio- namento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente

de 10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Quando não utilizar a bateria, remova-a da

ferramenta ou do carregador.

5. Carregue a bateria se não a utilizar durante um

PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou vericar qualquer função na ferramenta. Instalação ou remoção da bateria PRECAUÇÃO: Desligue sempre a ferramenta antes de colocar ou retirar a bateria. PRECAUÇÃO: Segure rmemente a ferra- menta e a bateria quando instalar ou remover a bateria. Se não segurar rmemente a ferramenta e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bate- ria e ferimentos pessoais. ► Fig.1: 1. Indicador vermelho 2. Botão 3. Bateria Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria. Para instalar a bateria, alinhe a lingueta da bateria com a ranhura no compartimento e deslize-a no lugar. Empurre-a até o m para que a mesma encaixe no lugar com um clique. Se puder ver a parte vermelha no lado superior do botão, signica que não está comple- tamente bloqueada. PRECAUÇÃO: Instale sempre a bateria até ao m, até deixar de ver o indicador vermelho. Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo. PRECAUÇÃO: Não instale a bateria à força. Se a bateria não deslizar facilmente é porque não foi colocada corretamente. Sistema de proteção da bateria A bateria está equipada com o sistema de proteção, que corta automaticamente a potência de saída para a respetiva longa vida útil. A ferramenta para durante o funcionamento quando a ferramenta e/ou a bateria estiver(em) na seguinte situa- ção. Tal é causado pela ativação do sistema de prote- ção e não apresenta o problema na ferramenta.

• Quando a ferramenta/a bateria estiver sobrecarregada: Nesta altura, solte o gatilho do interruptor, remova a bateria e elimine as causas de sobrecarga e, em seguida, puxe novamente o gatilho do interruptor para reiniciar.

• Quando as células da bateria cam quentes: Se ocorrer alguma operação do gatilho do inter- ruptor, o motor permanece parado. Nesta altura, deixe de utilizar a ferramenta e arrefeça a bateria.

• Quando a restante capacidade da bateria car fraca: Se puxar o gatilho do interruptor, o motor funciona novamente mas para logo a seguir. Neste caso, para evitar a descarga excessiva, remova a bate- ria da ferramenta e carregue-a.39 PORTUGUÊS Ação do interruptor ► Fig.2: 1. Gatilho do interruptor PRECAUÇÃO: Antes de colocar a bateria na ferramenta, verique sempre se o gatilho do interruptor funciona corretamente e volta para a posição “OFF” quando libertado. Para iniciar a ferramenta, carregue simplesmente no gatilho do interruptor. A velocidade da ferramenta aumenta quando aumenta a pressão no gatilho. Liberte o gatilho do interruptor para parar. Ação do interruptor de inversão ► Fig.3: 1. Alavanca do interruptor de inversão PRECAUÇÃO: Verique sempre a direção de rotação antes da operação. PRECAUÇÃO: Só utilize o interruptor de inversão depois de a ferramenta estar completa- mente parada. Mudar a direção de rotação antes de a ferramenta parar pode estragar a ferramenta. PRECAUÇÃO: Quando não estiver a utilizar a ferramenta, coloque sempre a alavanca do inter- ruptor de inversão na posição neutra. Esta ferramenta tem um interruptor de inversão para mudar a direção de rotação. Pressione a alavanca do interruptor de inversão no lado A para rotação para a direita ou no lado B para rotação para a esquerda. Quando a alavanca do interruptor de inversão está na posição neutra, não é possível carregar no gatilho. Mudança de velocidade ► Fig.4: 1. Alavanca de mudança de velocidade PRECAUÇÃO: Regule sempre a alavanca de mudança de velocidade completamente para a posi

ção correta. Se operar a ferramenta com a alavanca de mudança de velocidade posicionada a meio entre o lado “1” e o lado “2”, a ferramenta pode car danicada. PRECAUÇÃO: Não utilize a alavanca de mudança de velocidade enquanto a ferramenta esti- ver a funcionar. A ferramenta pode car danicada. Número apresentado Velocidade Binário Operação aplicável 1 Baixa Alto Operação com carga pesada 2 Alta Baixo Operação com carga leve Para alterar a velocidade, desligue primeiro a ferra- menta. Empurre a alavanca de mudança de velocidade para apresentar “2” para a alta velocidade ou “1” para a baixa velocidade. Certique-se de que a alavanca de mudança de velocidade está colocada na posição correta antes da operação. Se a velocidade da ferramenta descer demais durante a operação com a apresentação de “2”, empurre a ala- vanca para a apresentação de “1” e reinicie a operação. Ajustar o binário de aperto ► Fig.5: 1. Anel de regulação 2. Graduação 3. Seta O binário de aperto pode ser ajustado em 17 níveis rodando o anel de regulação. Alinhe as graduações com a seta no corpo da ferramenta. Pode obter o biná- rio de aperto mínimo em 1 e o binário máximo em

A embraiagem desliza em vários níveis de binário quando denida para um número de 1 a 16. A embraia- gem foi concebida para não deslizar na marca . Antes da operação efetiva, aparafuse um parafuso de teste no material ou numa peça duplicada do material para determinar que nível de binário é necessário para uma aplicação especíca. MONTAGEM PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta. Instalar ou retirar a broca de aparafusar/broca de perfuração PRECAUÇÃO: Depois de inserir a broca de aparafusar, certique-se de que está presa rme- mente. Se sair, não a utilize. ► Fig.6: 1. Manga 2. Abrir 3. Fechar Rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca de aparafusar/broca de perfu- ração no mandril até onde puder ir. Rode a manga para a direita para apertar o mandril. Para retirar a broca de aparafusar/broca de perfuração, rode a manga para a esquerda. OPERAÇÃO PRECAUÇÃO: Insira sempre a bateria por completo até bloquear no lugar com um clique. Se conseguir ver o indicador vermelho no lado supe- rior do botão, é porque não está bloqueada com- pletamente. Introduza-a totalmente até o indicador vermelho não puder ser visto. Se isso não acontecer, a bateria pode cair acidentalmente da ferramenta, causando-lhe ferimentos a si ou alguém perto de si. PRECAUÇÃO: Quando a velocidade baixa demasiado, eduza a carga ou pare a ferramenta para evitar danicá-la. Segure rmemente a ferramenta com uma mão no punho e a outra mão na parte inferior do cartucho da bateria para controlar a ação de torção.40 PORTUGUÊS Operação da chave de parafusos PRECAUÇÃO: Ajuste o anel de regulação para o nível de binário adequado ao seu trabalho. PRECAUÇÃO: Certique-se de que a broca de aparafusar está inserida a direito na cabeça do parafuso, ou o parafuso e/ou a broca de aparafu- sar podem car danicados. Coloque a ponta da broca de aparafusar na cabeça do parafuso e aplique pressão na ferramenta. Inicie a ferramenta lentamente e, depois, aumente gradualmente a velocidade. Solte o gatilho do interruptor assim que a embraiagem entrar em ação. ► Fig.7 NOTA: Quando aparafusar parafusos para madeira, perfure previamente um orifício piloto com 2/3 do diâmetro do parafuso. Facilita o aparafusamento e evita ssuras na peça de trabalho. Operação de perfuração Primeiro, rode o anel de regulação para que a seta aponte para a marca . Depois continue como se segue. Perfurar em madeira Quando perfurar em madeira, os melhores resultados são obtidos com brocas para madeira equipadas com um para- fuso guia. O parafuso guia facilita a perfuração empurrando a broca de perfuração para dentro da peça de trabalho. Perfurar em metal Para evitar que a broca de perfuração deslize quando começa um orifício, faça um entalhe com um punção de bico e um martelo no ponto a perfurar. Coloque a ponta da broca de perfuração no entalhe e comece a perfurar. Utilize um lubricante de corte quando perfurar metais. As exceções são ferro e latão, que devem ser perfurados a seco. PRECAUÇÃO: Não acelerará a perfuração se exercer demasiada pressão na ferramenta. Na reali- dade, esta pressão excessiva servirá apenas para danicar a ponta da broca de perfuração, diminuir o desempenho da ferramenta e encurtar o tempo de vida útil da ferramenta. PRECAUÇÃO: Segure a ferramenta com r- meza e tenha cuidado quando a broca de perfura- ção começar a atravessar a peça de trabalho. No momento de atravessar o orifício, exercer-se-á uma enorme força na ferramenta/broca de perfuração. PRECAUÇÃO: Uma broca de perfuração presa pode ser retirada colocando-se simplesmente o interruptor de inversão para rotação inversa para fazê-la sair. No entanto, a ferramenta pode saltar para trás de repente se não a agarrar rmemente. PRECAUÇÃO: Fixe sempre as peças de trabalho num torno ou outro dispositivo de xação semelhante. PRECAUÇÃO: Se a ferramenta funcionar continuamente até o cartucho da bateria car des- carregado, deixe a ferramenta de lado 15 minutos antes de prosseguir com uma bateria nova. MANUTENÇÃO PRECAUÇÃO: Certique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção. OBSERVAÇÃO: Nunca utilize gasolina, ben- zina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita. ACESSÓRIOS OPCIONAIS PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferra- menta Makita especicada neste manual. A utiliza- ção de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os ns indicados. Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistên- cia Makita.

• Brocas de perfuração
