MANUAL DE USUARIO BLS713 MAKITA

• Para evitar sufrir heridas a causa de restos que salen despedidos, siga sujetando la cabeza de la sierra hacia abajo, al terminar los cortes, hasta que el disco se haya parado completamente.

• Cuando haga cortes de deslizamiento, primero tire del carro completamente y presione hacia abajo la empuñadura, después empuje el carro hacia la guía lateral.

• Sólo para países de la Unión Europea ¡No tire aparatos eléctricos ni baterías a la basura con los residuos domésticos! En conformidad con la Directiva Europea 2002/96/EC sobre residuos de aparatos eléctricos y electrónicos y la Directiva Europea 2006/66/EC sobre baterías y acumuladores y residuos de baterías y de acumuladores y su aplicación de acuerdo con la legislación nacional, los aparatos eléctricos y las baterías cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

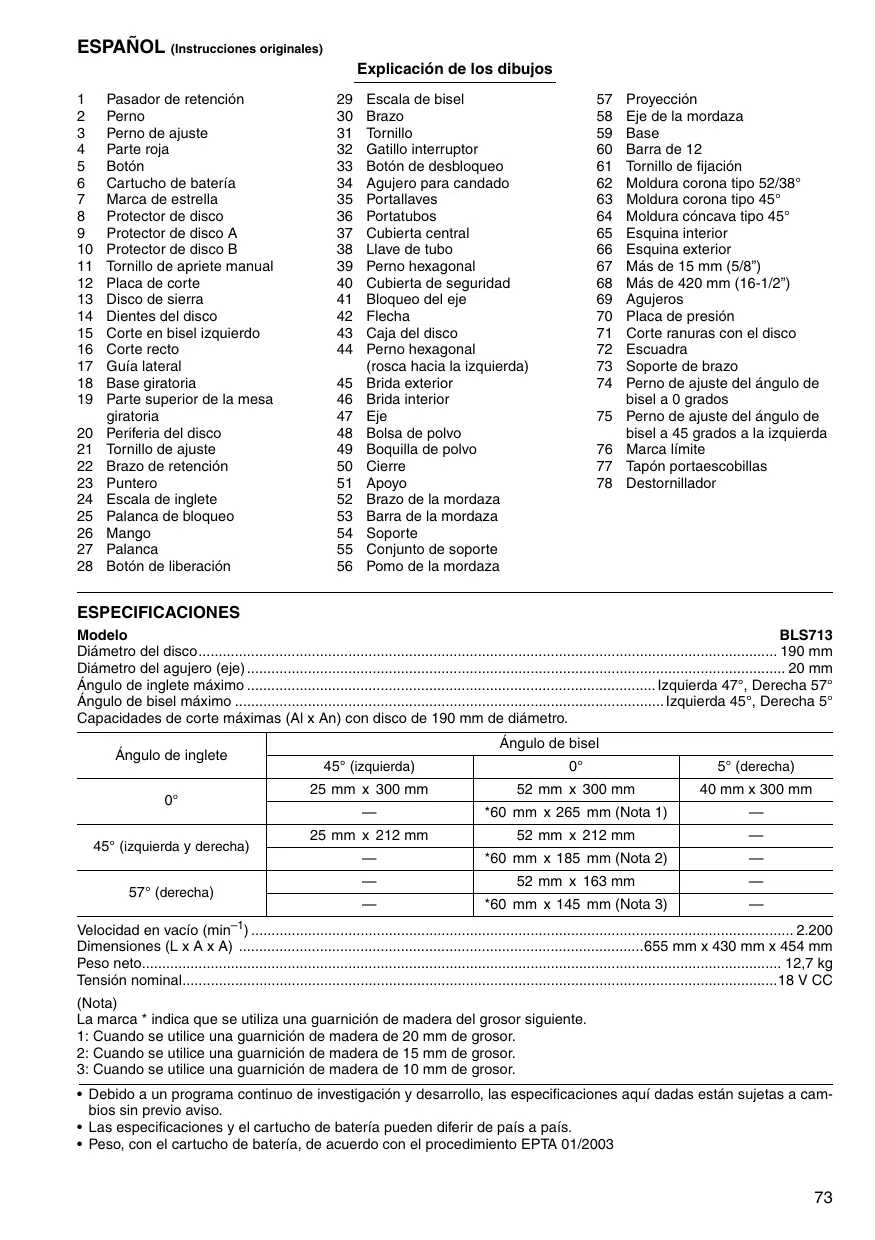

ESPAÑOL (Instrucciones originales) Explicación de los dibujos

Pasador de retención Perno Perno de ajuste Parte roja Botón Cartucho de batería Marca de estrella Protector de disco Protector de disco A Protector de disco B Tornillo de apriete manual Placa de corte Disco de sierra Dientes del disco Corte en bisel izquierdo Corte recto Guía lateral Base giratoria Parte superior de la mesa giratoria Periferia del disco Tornillo de ajuste Brazo de retención Puntero Escala de inglete Palanca de bloqueo Mango Palanca Botón de liberación

Escala de bisel Brazo Tornillo Gatillo interruptor Botón de desbloqueo Agujero para candado Portallaves Portatubos Cubierta central Llave de tubo Perno hexagonal Cubierta de seguridad Bloqueo del eje Flecha Caja del disco Perno hexagonal (rosca hacia la izquierda) Brida exterior Brida interior Eje Bolsa de polvo Boquilla de polvo Cierre Apoyo Brazo de la mordaza Barra de la mordaza Soporte Conjunto de soporte Pomo de la mordaza

Proyección Eje de la mordaza Base Barra de 12 Tornillo de fijación Moldura corona tipo 52/38° Moldura corona tipo 45° Moldura cóncava tipo 45° Esquina interior Esquina exterior Más de 15 mm (5/8”) Más de 420 mm (16-1/2”) Agujeros Placa de presión Corte ranuras con el disco Escuadra Soporte de brazo Perno de ajuste del ángulo de bisel a 0 grados Perno de ajuste del ángulo de bisel a 45 grados a la izquierda Marca límite Tapón portaescobillas Destornillador ESPECIFICACIONES Modelo BLS713 Diámetro del disco............................................................................................................................................... 190 mm Diámetro del agujero (eje) ..................................................................................................................................... 20 mm Ángulo de inglete máximo ..................................................................................................... Izquierda 47°, Derecha 57° Ángulo de bisel máximo .......................................................................................................... Izquierda 45°, Derecha 5° Capacidades de corte máximas (Al x An) con disco de 190 mm de diámetro. Ángulo de inglete 45° (izquierda y derecha) 57° (derecha) Ángulo de bisel 45° (izquierda)

• Velocidad en vacío (min–1) p. 2
• .200 Dimensiones (L x A x A) p. 655
• mm x 430 mm x 454 mm Peso neto p. 12
• ,7 kg Tensión nominal V CC (Nota) La marca * indica que se utiliza una guarnición de madera del grosor siguiente. 1: Cuando se utilice una guarnición de madera de 20 mm de grosor. 2: Cuando se utilice una guarnición de madera de 15 mm de grosor. 3: Cuando se utilice una guarnición de madera de 10 mm de grosor. p. 18

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Las especificaciones y el cartucho de batería pueden diferir de país a país.
• Peso, con el cartucho de batería, de acuerdo con el procedimiento EPTA 01/2003

ENE076-1 Uso previsto La herramienta ha sido prevista para hacer cortes precisos rectos y de inglete en madera. GEA010-1 Advertencias de seguridad generales para herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. Si no sigue todas las advertencias e instrucciones podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves. Guarde todas las advertencias e instrucciones para futuras referencias. ENB118-2

Utilice protección para los ojos. Mantenga las manos apartadas del recorrido del disco de sierra. Evite el contacto con cualquier disco cuando esté girando por inercia. Incluso entonces puede causar heridas graves. No utilice la sierra sin los protectores puestos. Compruebe que el protector del disco se cierra debidamente antes de cada uso. No utilice la sierra si el protector del disco no se mueve libremente y se cierra instantáneamente. No sujete ni ate nunca el protector del disco en la posición abierta. No realice ninguna operación sin sujetar la pieza de trabajo. La pieza de trabajo deberá estar sujetada firmemente contra la base giratoria y la guía lateral con la mordaza durante todas las operaciones. No utilice nunca su mano para sujetar la pieza de trabajo. No se acerque nunca alrededor del disco de sierra. Apague la herramienta y espere hasta que el disco de sierra se haya parado antes de mover la pieza de trabajo o de cambiar los ajustes. Extraiga el cartucho de batería antes de cambiar el disco o hacer el servicio. Sujete siempre todas las partes móviles antes de transportar la herramienta. El pasador de tope que bloquea el cabezal de corte en posición bajada es solamente para transportar y almacenar la herramienta y no para ninguna operación de corte. No utilice la herramienta donde haya líquidos o gases inflamables. La operación eléctrica de la herramienta puede crear una explosión e incendio cuando es expuesta a líquidos o gases inflamables. Inspeccione cuidadosamente el disco antes de la operación para ver si tiene grietas o está dañado. Sustituya inmediatamente el disco si está agrietado o dañado. Utilice solamente las bridas especificadas para esta herramienta. Tenga cuidado de no dañar el eje, las bridas (en especial la superficie de instalación) o el perno. Si estas piezas resultan dañadas se podrá romper el disco. Asegúrese de que la base giratoria esté debidamente sujeta de forma que no se mueva durante la operación.

15. Por su propia seguridad, antes de iniciar la operación quite las virutas, pequeños trozos de

material, etc. de la superficie superior de la mesa.

16. Evite cortar clavos. Antes de iniciar la operación,

inspeccione y extraiga todos los clavos que haya en la pieza de trabajo.

17. Antes de activar el interruptor, asegúrese de que

el bloqueo del eje esté quitado.

18. Asegúrese de que el disco no toque la base giratoria cuando esté en la posición más baja.

19. Sujete la empuñadura firmemente. Tenga presente que la sierra se mueve un poco hacia

arriba y hacia abajo durante el inicio y la parada.

20. Asegúrese de que el disco no esté tocando la

pieza de trabajo antes de activar el interruptor.

21. Antes de utilizar la herramienta para cortar la

pieza de trabajo definitiva, déjela funcionar durante un rato. Observe para ver si se producen vibraciones o bamboleos que puedan indicar que el disco está mal instalado o mal equilibrado.

22. Espere a que el disco alcance plena velocidad

23. Detenga la operación inmediatamente si nota

24. No intente bloquear el gatillo en la posición activada.

25. Esté alerta en todo momento, especialmente

durante las operaciones repetitivas y monótonas. No se deje llevar por el falso sentido de seguridad. Los discos de sierra nunca perdonan un descuido.

26. Emplee siempre los accesorios recomendados

en este manual. El empleo de accesorios incorrectos tales como muelas abrasivas puede ocasionar heridas.

27. No utilice la sierra para cortar otra cosa que no

28. Conecte las sierras de inglete a un dispositivo

de recogida de polvo cuando sierre.

29. Seleccione los discos de sierra según el material

30. Tenga cuidado cuando abra ranuras.

31. Reemplace la placa de corte cuando se gaste.

32. No utilice discos de sierra fabricados con acero

33. El polvo de las operaciones de corte algunas

veces contiene productos químicos que se sabe ocasionan cáncer, defectos de nacimiento u otros peligros relacionados con la reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de materiales pintados con pinturas que contengan plomo.
• arsénico y cromo de maderas tratadas químicamente. El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como esas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.

34. Para reducir el ruido emitido, asegúrese siempre

de que el disco esté afilado y limpio.

35. El operario deberá estar debidamente preparado

para utilizar, ajustar y manejar la herramienta.

36. Utilice discos de sierra correctamente afilados.

Observe la velocidad máxima marcada en el disco de sierra.

37. Absténgase de retirar cualquier recorte u otras

partes de la pieza de trabajo del área de corte mientras la herramienta esté en marcha y la cabeza de la sierra no esté en posición de descanso.

38. Utilice solamente discos de sierra que cumplan

con la norma EN847-1 recomendados por el fabricante.

39. Póngase guantes para manejar el disco de sierra

(los discos de sierra deberán ser transportados en un portadiscos siempre que sea posible) y materiales bastos. GUARDE ESTAS INSTRUCCIONES.

INSTRUCCIONES DE SEGURIDAD

PARA EL CARTUCHO DE BATERÍA

Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería. No desarme el cartucho de batería. Si el tiempo de uso del cartucho de batería se acorta demasiado, deje de usarlo inmediatamente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión. Si entra electrólito en sus ojos, aclárelos con agua limpia y vea a un médico inmediatamente. Existe el riesgo de poder perder la vista. No cortocircuite el cartucho de batería: (1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia. Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego. Tenga cuidado de no dejar caer ni golpear el cartucho de batería. No utilice una batería dañada. GUARDE ESTAS INSTRUCCIONES.

Cargue el cartucho de batería antes de que se descargue completamente. Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería. Cargue el cartucho de batería a temperatura ambiente de 10°C – 40°C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo. INSTALACIÓN Montaje en un banco de trabajo ENC007-6

Consejos para alargar al máximo la vida de servicio de la batería Cuando la herramienta sale de fábrica, la empuñadura está bloqueada en la posición bajada con el pasador de retención. Suelte el pasador de tope aplicando simultáneamente una ligera presión hacia abajo en la empuñadura y tirando del pasador de tope. (Fig. 1) ADVERTENCIA:

• Asegúrese de que la herramienta no se moverá en la superficie de apoyo. El movimiento de la sierra de inglete en la superficie de apoyo mientras hace el corte puede dar lugar a la pérdida del control y graves heridas personales. Esta herramienta se deberá fijar con dos pernos a una superficie nivelada y estable utilizando los agujeros para pernos provistos en la base de la herramienta. Esto ayudará a evitar que se vuelque y pueda ocasionar heridas. (Fig. 2) Gire el perno de ajuste hacia la derecha o hacia la izquierda de forma que toque la superficie del suelo para mantener estable la herramienta. (Fig. 3)

DESCRIPCIÓN DEL FUNCIONAMIENTO

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de ajustar o comprobar las funciones de la herramienta. Si no apaga la herramienta y extrae el cartucho de batería podrá sufrir graves heridas personales a causa de un arranque accidental. Instalación o extracción del cartucho de batería (Fig. 4)
• Apague siempre la herramienta antes de insertar o extraer el cartucho de batería.
• Para extraer el cartucho de batería, sáquelo de la herramienta a la vez que desliza el botón de la parte frontal del cartucho.
• Para insertar el cartucho de batería, alinee la lengüeta del cartucho de batería con la acanaladura en el alojamiento y deslícelo hasta que encaje en su sitio. Insértelo siempre a tope hasta que se bloquee en su sitio produciendo un pequeño chasquido. Si puede ver la parte roja del lado superior del botón, no estará bloqueado completamente. Insértelo firmemente hasta que no pueda verse la parte roja. En caso contrario, podrá caerse accidentalmente de la herramienta y ocasionarle heridas a usted o a alguien que esté cerca de usted.

• No emplee fuerza cuando inserte el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no está siendo insertado correctamente. Sistema de protección de la batería (Cartucho de batería con una marca de estrella) (Fig. 5) El cartucho de batería con una marca de estrella está equipado con el sistema de protección, que corta automáticamente la alimentación para asegurar una larga vida de servicio. La herramienta se detendrá durante la operación cuando la herramienta y/o la batería sean puestas en una de las situaciones siguientes. Esto es causado por la activación del sistema de protección y no significa un problema de la herramienta.
• Cuando la herramienta está sobrecargada: En este momento, suelte el gatillo interruptor y elimine las causas de la sobrecarga y después apriete el gatillo interruptor otra vez para reanudar.
• Cuando las celdas de la batería están calientes: Si realiza cualquier operación del gatillo interruptor, el motor permanecerá detenido. En este momento, deje de utilizar la herramienta y enfríe o cargue el cartucho de batería después de extraerlo de la herramienta.
• Cuando la capacidad de batería restante sea baja: Si realiza cualquier operación del gatillo interruptor, el motor permanecerá detenido. En este momento, extraiga el cartucho de batería de la herramienta y cárguelo. Protector de disco Para todos los países excepto los países europeos (Fig. 6) Al bajar la empuñadura, el protector del disco se sube automáticamente. El protector es accionado por resorte por lo que retorna a su posición original cuando se completa el corte y se sube la empuñadura. ADVERTENCIA:
• No anule ni quite nunca el protector de disco ni el resorte que hay en el protector. Un disco expuesto como resultado de una guarda anulada puede dar lugar a graves heridas personales durante la operación. En beneficio de su seguridad personal, mantenga el protector del disco siempre en buen estado. Cualquier operación irregular del protector de disco deberá ser corregida inmediatamente. Compruebe para asegurarse de que el protector de disco retorna accionado por resorte. ADVERTENCIA:
• No utilice nunca la herramienta si la guarda del disco o el resorte está dañado, defectuoso o quitado. La utilización de la herramienta con una guarda dañada, defectuosa o quitada puede dar lugar a graves heridas personales.

Para países europeos (Fig. 7) Al bajar la empuñadura, el protector del disco A se sube automáticamente. El protector del disco B se sube al hacer contacto con la pieza de trabajo. Los protectores se accionan por resorte por lo que retornarán a su posición original cuando se complete el corte y sea subida la empuñadura. ADVERTENCIA:

• No anule ni quite nunca el protector de disco ni el resorte que hay en el protector. Un disco expuesto como resultado de una guarda anulada puede dar lugar a graves heridas personales durante la operación. En beneficio de su seguridad personal, mantenga cada protector del disco siempre en buen estado. Cualquier operación irregular de los protectores del disco deberá ser corregida inmediatamente. Compruebe para asegurarse de que los protectores del disco retornan accionadas por resorte. ADVERTENCIA:
• No utilice nunca la herramienta si la guarda del disco o el resorte está dañado, defectuoso o quitado. La utilización de la herramienta con una guarda dañada, defectuosa o quitada puede dar lugar a graves heridas personales. Si el protector de disco transparente se ensucia, o si se adhiere a él serrín de tal forma que no pueda verse fácilmente el disco y/o la pieza de trabajo, extraiga el cartucho de batería y limpie el protector cuidadosamente con un paño húmedo. No utilice disolventes ni ningún producto de limpieza a base de petróleo para limpiar la guarda de plástico porque pueden causar daños a la guarda. Si la guarda del disco se ensucia y necesita ser limpiada para su correcta utilización, siga los pasos de abajo: Con la herramienta apagada y el cartucho de batería extraído, utilice la llave de tubo suministrada para aflojar el perno hexagonal que sujeta la cubierta central. Afloje el perno hexagonal girándolo hacia la izquierda y suba el protector de disco y la cubierta central. (Fig. 8) Con el protector de disco en esta posición, la limpieza se puede hacer de forma más completa y eficiente. Cuando haya completado la limpieza, invierta el procedimiento de arriba y apriete el perno. No quite el resorte que sujeta el protector de disco. Si la guarda del disco se daña con el paso del tiempo o por la exposición a los rayos ultravioleta, póngase en contacto con el Centro de servicio Makita para adquirir una guarda nueva. NO ANULE NI QUITE LA GUARDA. Posicionamiento de las placas de corte (Fig. 9 y 10) Esta herramienta se provee con placas de corte en la base giratoria para minimizar el desgarro en el lado de salida de un corte. Las placas de corte se ajustan en fábrica para que el disco de sierra no las toque. Antes de usar la herramienta, ajuste las placas de corte de la forma siguiente: Primero, extraiga el cartucho de batería. Afloje todos los tornillos (2 en cada lado derecho e izquierdo) que sujetan las placas de corte. Apriételos otra vez pero solamente hasta el punto en el que las placas de corte puedan seguir moviéndose fácilmente con la mano. Baje la empuñadura completamente y empuje hacia dentro el pasador de retención para bloquear la empuñadura en la posición bajada. Afloje los dos tornillos de fijación que sujetan las barras deslizables. Tire del carro hacia usted completamente. Ajuste las placas de corte de forma que justamente hagan contacto con los laterales de los dientes del disco. Apriete los tornillos delanteros (no los apriete mucho). Empuje el carro hacia la guía lateral completamente y ajuste las placas de corte de forma que justamente hagan contacto con los laterales de los dientes del disco. Apriete los tornillos traseros (no los apriete mucho). Después de ajustar las placas de corte, libere el pasador de retención y suba la empuñadura. Después apriete todos los tornillos firmemente. AVISO:
• Después de ajustar el ángulo de bisel asegúrese de que las placas de corte están ajustadas debidamente. El correcto ajuste de las placas de corte ayudará a proveer un apoyo adecuado de la pieza de trabajo reduciendo al mínimo el desgarro de la pieza de trabajo. Para mantener la máxima capacidad de corte (Fig. 11 y 12) Esta herramienta se ajusta en fábrica para lograr su capacidad de corte máxima con un disco de sierra de 190 mm. Extraiga el cartucho de batería antes de intentar hacer cualquier ajuste. Cuando instale un disco nuevo, compruebe siempre la posición límite inferior del disco, y si es necesario, ajústela de la forma siguiente: Primero, extraiga el cartucho de batería. Empuje el carro a tope hacia la guía lateral y baje la empuñadura completamente. Gire el perno de ajuste utilizando la llave de tubo hasta que la periferia del disco esté ligeramente por debajo de la parte superior de la base giratoria en el punto donde la cara delantera de la guía lateral se encuentra con la parte superior de la base giratoria. Con el cartucho de batería extraído, gire el disco con la mano a la vez que sujeta la empuñadura bajada completamente para asegurarse de que el disco no hace contacto con ninguna parte de la base inferior. Reajuste ligeramente, si es necesario. ADVERTENCIA:
• Después de instalar un disco nuevo y con el cartucho de batería extraído, asegúrese siempre de que el disco no haga contacto con ninguna parte de la base inferior cuando la empuñadura sea bajada completamente. Si un disco hace contacto con la base puede ocasionar un retroceso brusco y dar lugar a graves heridas personales. Brazo de retención (Fig. 13) La posición inferior máxima del disco puede ajustarse fácilmente con el brazo de retención. Para ajustarla, mueva el brazo de retención en el sentido de la flecha como se muestra en la figura. Ajuste el tornillo de ajuste de forma que el disco se pare en la posición deseada cuando baje completamente la empuñadura. Ajuste del ángulo de inglete (Fig. 14) Afloje el mango girándolo hacia la izquierda. Gire la base giratoria a la vez que presiona hacia abajo la palanca de bloqueo. Cuando haya movido el mango a la posición donde el puntero apunta al ángulo deseado en la escala de inglete, apriete firmemente el mango hacia la derecha. PRECAUCIÓN:
• Después de cambiar el ángulo de inglete, sujete siempre la base giratoria apretando el mango completamente. AVISO:
• Cuando gire la base giratoria, asegúrese de subir la empuñadura completamente. Ajuste del ángulo de bisel (Fig. 15 y 16) Para ajustar el ángulo de bisel, afloje la palanca de la parte trasera de la herramienta moviéndola hacia la izquierda. Empuje la empuñadura hacia la izquierda para inclinar el disco hasta que el puntero apunte al ángulo deseado en la escala de bisel. Después apriete la palanca hacia la derecha para sujetar el brazo. Para inclinar el disco hacia la derecha, presione el botón de liberación de la parte trasera de la herramienta a la vez que inclina el disco ligeramente hacia la izquierda después de aflojar la palanca. Con el botón de liberación presionado, incline el disco hacia la derecha. PRECAUCIÓN:
• Después de cambiar el ángulo de bisel, sujete siempre el brazo apretando la palanca hacia la derecha. AVISO:
• Cuando incline el disco de sierra asegúrese de que la empuñadura esté completamente subida.
• Cuando quiera cambiar el ángulo de bisel, asegúrese de posicionar las placas de corte debidamente como se explica en la sección “Posicionamiento de las placas de corte”. Ajuste de la posición de la palanca (Fig. 17) La palanca puede recolocarse a cada 30° de ángulo cuando no está completamente apretada. Afloje y quite el tornillo que sujeta la palanca en la parte trasera de la herramienta. Quite la palanca e instálela otra vez de forma que esté ligeramente por encima del nivel. Sujete la palanca con el tornillo firmemente. Accionamiento del interruptor Para países europeos (Fig. 18) Para evitar que el gatillo interruptor pueda accionarse accidentalmente, se ha provisto un botón de desbloqueo. Para poner en marcha la herramienta, empuje la palanca hacia arriba, presione hacia dentro el botón de desbloqueo y después apriete el gatillo interruptor. Suelte el gatillo interruptor para parar.

• Antes de instalar el cartucho de batería en la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta. No apriete con fuerza el gatillo interruptor sin presionar hacia dentro el botón de desbloqueo. Podría romper el interruptor. La utilización de una herramienta con un interruptor que no se acciona debidamente puede dar lugar a la pérdida de control y graves heridas personales. En el gatillo interruptor se ha provisto un agujero para insertar un candado a fin de bloquear la herramienta en posición apagada. Para todos los países excepto los países europeos (Fig. 19) Para evitar que el gatillo pueda accionarse accidentalmente, se ha provisto un botón de desbloqueo. Para poner en marcha la herramienta, presione hacia dentro el botón de desbloqueo y apriete el gatillo interruptor. Suelte el gatillo interruptor para parar. ADVERTENCIA:
• Antes de instalar el cartucho de batería en la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta. No apriete con fuerza el gatillo interruptor sin presionar hacia dentro el botón de desbloqueo. Podría romper el interruptor. La utilización de una herramienta con un interruptor que no se acciona debidamente puede dar lugar a la pérdida de control y graves heridas personales. En el gatillo interruptor se ha provisto un agujero para insertar un candado a fin de bloquear la herramienta en posición apagada.

ADVERTENCIA: No utilice un candado con un fuste o cable de menos de 6,35 mm (1/4”) de diámetro. Un fuste o cable más pequeño podrá no bloquear debidamente la herramienta en la posición apagada y es posible que se produzca una puesta en marcha involuntaria dando lugar a graves heridas personales. No utilice NUNCA la herramienta si el gatillo interruptor no funciona perfectamente bien. Cualquier herramienta con un interruptor que no funciona es MUY PELIGROSA y deberá ser reparada antes de seguir utilizándola o podrán producirse graves heridas personales. Por su propia seguridad, esta herramienta está equipada con un botón de desbloqueo que impide que la herramienta pueda ser puesta en marcha sin querer. No utilice NUNCA la herramienta si se pone en marcha cuando usted simplemente aprieta el gatillo interruptor sin presionar el botón de desbloqueo. Un interruptor con necesidad de reparación puede dar lugar a una puesta en marcha involuntaria y a graves heridas personales. Lleve la herramienta a un centro de servicio Makita para que le hagan las reparaciones apropiadas ANTES de seguir utilizándola. No anule NUNCA la función del botón de desbloqueo sujetándolo con cinta adhesiva o alguna otra manera. Un interruptor con un botón de desbloqueo anulado puede dar lugar a una puesta en marcha involuntaria y a graves heridas personales.

MONTAJE ADVERTENCIA:

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes trabajar en la herramienta. El no apagar y extraer el cartucho de batería puede dar lugar a graves heridas personales. Para guardar la lleve de tubo (Fig. 20) La llave de tubo se almacena como se muestra en la figura. Cuando se necesite, la llave de tubo se puede extraer del portallaves. Después de utilizar la llave de tubo, puede almacenarla volviéndola a poner en el portallaves. Instalación o desmontaje del disco ADVERTENCIA:
• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes instalar o desmontar el disco. Una puesta en marcha involuntaria de la herramienta puede dar lugar a graves heridas personales. PRECAUCIÓN:
• Utilice solamente la llave de tubo Makita provista para instalar o desmontar el disco. De lo contrario, podrá producirse apretamiento excesivo o insuficiente del perno hexagonal. Esto podría ocasionarle heridas. Bloquee la empuñadura en la posición levantada empujando hacia dentro el pasador de retención. (Fig. 21) Para desmontar el disco, utilice la llave de tubo para aflojar el perno hexagonal que sujeta la cubierta central girándolo hacia la izquierda. Suba el protector de disco y la cubierta central. (Fig. 22) Presione el bloqueo del eje para bloquear el eje y utilice la llave de tubo para aflojar el perno hexagonal hacia la derecha. Después quite el perno hexagonal, brida exterior y disco. (Fig. 23) NOTA:
• Si quita la brida interior asegúrese de instalarla en el eje con su protuberancia orientada hacia afuera del disco. Si la brida está instalada incorrectamente rozará contra la máquina. Para instalar el disco, móntelo con cuidado en el eje, asegurándose de que la dirección de la flecha en la superficie del disco coincida con la dirección de la flecha en la caja del disco. Instale la brida exterior y perno hexagonal, y después utilizando la llave de tubo apriete el perno hexagonal (rosca hacia la izquierda) firmemente hacia la izquierda a la vez que presiona el bloqueo del eje. Devuelva el protector de disco y la cubierta central a sus posiciones originales. Después apriete el perno hexagonal hacia la derecha para sujetar la cubierta central. Libere la empuñadura de la posición levantada tirando del pasador de retención. Baje la empuñadura para asegurarse de que el protector de disco se mueve debidamente. Asegúrese de que el bloqueo del eje ha liberado el eje antes de hacer el corte. (Fig. 24 y 25) Bolsa de polvo (accesorio) (Fig. 26) Para colocar el cierre, alinee el extremo superior del cierre con la marca triangular de la bolsa de polvo. La utilización de la bolsa de polvo permite realizar operaciones de corte más limpias y recoger más fácilmente el polvo. Para colocar la bolsa de polvo, encájela en la boquilla de polvo. Cuando la bolsa de polvo esté medio llena, quítela de la herramienta y extraiga el cierre. Vacíe la bolsa de polvo golpeándola ligeramente con objeto de extraer las partículas adheridas en el interior para que no impidan la posterior recogida de polvo. NOTA:
• Si conecta un aspirador a su sierra, podrá realizar operaciones más limpias. Sujeción de la pieza de trabajo (Fig. 27) ADVERTENCIA:
• Es muy importante sujetar siempre la pieza de trabajo correctamente con el tipo apropiado de mordaza. El no hacerlo puede dar lugar a graves heridas personales y ocasionar daños a la herramienta y/o la pieza de trabajo.
• Después de una operación de corte no suba el disco hasta que se haya parado completamente. La subida de un disco girando por inercia puede dar lugar a graves heridas personales y daños a la pieza de trabajo.
• Cuando corte una pieza de trabajo que sea más larga que la base de apoyo de la sierra, el material deberá ser apoyado en toda su longitud más allá de la base de apoyo y a la misma altura para mantener el material nivelado. Un apoyo apropiado de la pieza de trabajo ayudará a evitar que el disco se atranque y que se produzca un posible retroceso brusco que puede dar lugar a graves heridas personales. No dependa únicamente de la mordaza vertical y/o mordaza horizontal para sujetar la pieza de trabajo. El material fino tiende a combarse. Apoye la pieza de trabajo en toda su longitud para evitar que el disco se atranque y que posiblemente se produzca un RETROCESO BRUSCO. Mordaza vertical (Fig. 28) La mordaza vertical se puede instalar en dos posiciones tanto en el lado derecho como el izquierdo de la guía lateral o el conjunto del soporte (accesorio opcional). Inserte la barra de la mordaza en el agujero de la guía lateral o del conjunto del soporte y apriete el tornillo para sujetar la barra de la mordaza. Posicione el brazo de la mordaza de acuerdo con el grosor y forma de la pieza de trabajo y sujete el brazo de la mordaza apretando el tornillo. Si el tornillo que sujeta el brazo de la mordaza toca la guía lateral, instale el tornillo en el lado opuesto del brazo de la mordaza. Asegúrese de que ninguna parte de la herramienta toque la mordaza cuando baje la empuñadura completamente o tire o empuje el carro a tope. Si alguna parte toca la mordaza, reposicione la mordaza. Presione la pieza de trabajo a ras contra la guía lateral y la base giratoria. Ponga la pieza de trabajo en la posición de corte deseada y sujétela firmemente apretando el pomo de la mordaza. ADVERTENCIA:
• La pieza de trabajo deberá estar sujetada firmemente contra la base giratoria y la guía lateral con la mordaza durante todas las operaciones. Si la pieza de trabajo no está sujetada debidamente contra la guía el material podrá moverse durante la operación de corte ocasionando posibles daños al disco, haciendo que el material salga lanzado y perder el control dando lugar a graves heridas personales. Mordaza horizontal (accesorio opcional) (Fig. 29) La mordaza horizontal se puede instalar en el lado izquierdo de la base. Girando el pomo de la mordaza hacia la izquierda se afloja el tornillo y el eje se puede mover rápidamente hacia dentro y hacia fuera. Girando el pomo de la mordaza hacia la derecha, el tornillo se mantiene apretado. Para sujetar la pieza de trabajo, gire el pomo de la mordaza suavemente hacia la derecha hasta que la proyección alcance su máxima posición superior, después apriete firmemente. Si fuerza el pomo de la mordaza o lo saca mientras lo esté girando hacia la derecha, la proyección podrá quedar en ángulo. En este caso, vuelva a girar el pomo de la mordaza hacia la izquierda hasta que se suelte el tornillo, antes de girar otra vez suavemente hacia la derecha. La anchura máxima de la pieza de trabajo que se puede sujetar con la mordaza horizontal es de 120 mm. ADVERTENCIA:
• Sujete la pieza de trabajo solamente cuando la proyección esté en la posición máxima superior. En caso contrario podrá resultar en una insuficiente sujeción de la pieza de trabajo. Esto podrá hacer que la pieza de trabajo salga lanzada, ocasionar daños al disco u ocasionar la pérdida del control, que podrá resultar en HERIDAS PERSONALES. Soportes y conjuntos de soportes (accesorios opcionales) (Fig. 30 y 31) Los soportes y los conjuntos de soportes se pueden instalar en cualquiera de los lados como medio útil para sujetar piezas de trabajo horizontalmente. Instálelos como se muestra en la figura. Después apriete los tornillos firmemente para sujetar los soportes y los conjuntos de soporte. Cuando corte piezas de trabajo largas, utilice el conjunto de barra de soporte (accesorio opcional). Éste consiste en dos conjuntos de soporte y dos barras de 12. ADVERTENCIA:
• Apoye siempre una pieza de trabajo larga de forma que quede nivelada con la superficie superior de la base giratoria para poder realizar un corte preciso y evitar una peligrosa pérdida de control de la herramienta. Un apoyo apropiado de la pieza de trabajo ayudará a evitar que el disco se atranque y un posible retroceso brusco que puede dar lugar a graves heridas personales.

• Antes de utilizar, asegúrese de liberar la empuñadura de la posición bajada tirando del pasador de retención.
• No ejerza presión excesiva en la empuñadura cuando corte. Una fuerza excesiva podrá resultar en una sobrecarga del motor y/o reducir la eficacia de corte. Empuje hacia abajo la empuñadura con la fuerza únicamente necesaria para cortar suavemente y sin reducir significativamente la velocidad del disco.
• Presione hacia abajo suavemente la empuñadura para realizar el corte. Si presiona hacia abajo la empuñadura con fuerza o si ejerce fuerza lateral, el disco vibrará y dejará una marca (marca de sierra) en la pieza de trabajo y se deteriorará la precisión del corte.
• Durante un corte de deslizamiento, empuje suavemente el carro hacia la guía lateral sin parar. Si para el movimiento del carro durante el corte, quedará una marca en la pieza de trabajo y se deteriorará la precisión del corte. ADVERTENCIA:
• Asegúrese de que el disco no esté tocando la pieza de trabajo, etc., antes de activar el interruptor. El encender la herramienta con el disco haciendo contacto con la pieza de trabajo puede dar lugar a un retroceso brusco y graves heridas personales.

1. Corte por presión

(corte de piezas de trabajo pequeñas) (Fig. 32) De la forma siguiente se pueden cortar piezas de trabajo de hasta 52 mm de alto y 97 mm de ancho. Empuje el carro hacia la guía lateral a tope y apriete los dos tornillos de fijación que sujetan las barras deslizables girándolos hacia la derecha para sujetar el carro. Sujete la pieza de trabajo con el tipo de mordaza apropiado. Encienda la herramienta sin que el disco esté tocando nada y espere hasta que el disco adquiera plena velocidad antes de bajarlo. Después baje suavemente la empuñadura hasta la posición totalmente bajada para cortar la pieza de trabajo. Cuando haya completado el corte, apague la herramienta y ESPERE HASTA QUE EL DISCO SE HAYA PARADO COMPLETAMENTE antes de devolver el disco a su posición completamente elevada. ADVERTENCIA:

• Apriete firmemente los dos tornillos de fijación que sujetan las barras deslizables girándolos hacia la derecha para que el carro no se mueva durante la operación. Un apretado insuficiente del tornillo de fijación puede ocasionar un posible retroceso brusco que puede dar lugar a graves heridas personales.

Corte de deslizamiento (empujando) (corte de piezas de trabajo anchas) (Fig. 33) Afloje los dos tornillos de fijación que sujetan las barras deslizables girándolos hacia la izquierda para poder deslizar el carro libremente. Sujete la pieza de trabajo con el tipo de mordaza apropiado. Tire del carro hacia usted completamente. Encienda la herramienta sin que el disco esté tocando nada y espere hasta que el disco adquiera plena velocidad. Presione hacia abajo la empuñadura y EMPUJE EL CARRO HACIA LA GUÍA LATERAL Y A TRAVÉS DE LA PIEZA DE TRABAJO. Cuando haya completado el corte, apague la herramienta y ESPERE HASTA QUE EL DISCO SE HAYA PARADO COMPLETAMENTE antes de devolver el disco a su posición completamente elevada.

• Siempre que realice un corte de deslizamiento, primero tire del carro hacia usted completamente y presione la empuñadura a tope hacia abajo, después empuje el carro hacia la guía lateral. No inicie nunca el corte sin haber tirado del carro completamente hacia usted. Si realiza el corte de deslizamiento sin haber tirado del carro completamente hacia usted podrá producirse un retroceso brusco inesperado y resultar en graves heridas personales.
• No intente nunca realizar un corte de deslizamiento tirando del carro hacia usted. Si tira del carro hacia usted durante el corte podrá ocasionar un retroceso brusco inesperado resultando en posibles graves heridas personales.
• No realice nunca el corte de deslizamiento con la empuñadura bloqueada en la posición bajada.
• No afloje nunca el fijador que sujeta el carro mientras el disco esté girando. Podría ocasionarle heridas graves. Un carro suelto mientras corta podrá ocasionar un retroceso brusco inesperado resultando en posibles graves heridas personales.

Consulte la sección “Ajuste del ángulo de inglete” explicada más atrás.

4. Corte en bisel (Fig. 34)

Afloje la palanca e incline el disco para establecer el ángulo de bisel (consulte la sección “Ajuste del ángulo de bisel” explicada más atrás). Asegúrese de apretar la palanca firmemente para sujetar de forma segura el ángulo de bisel seleccionado. Sujete la pieza de trabajo con una mordaza. Asegúrese de que el carro esté empujado completamente hacia usted. Encienda la herramienta sin que el disco esté tocando nada y espere hasta que el disco adquiera plena velocidad. Después baje con cuidado la empuñadura hasta la posición completamente bajada mientras aplica presión en dirección paralela al disco y EMPUJE EL CARRO HACIA LA GUÍA LATERAL PARA CORTAR LA PIEZA DE TRABAJO. Cuando haya completado el corte, apague la herramienta y ESPERE HASTA QUE EL DISCO SE HAYA PARADO COMPLETAMENTE antes de devolver el disco a su posición completamente elevada. ADVERTENCIA:

• Después de ajustar el disco para un corte en bisel, antes de utilizar la herramienta asegúrese de que el carro y el disco podrán desplazarse libremente a todo lo largo de rango del corte que piensa hacer. Una interrupción del desplazamiento del carro o el disco durante la operación de corte puede dar lugar a un retroceso brusco y a graves heridas personales.
• Mientras esté haciendo un corte en bisel mantenga las manos alejadas de la trayectoria del disco. El ángulo del disco puede confundir al operario sobre la trayectoria real del disco durante el corte y el contacto con el disco dará lugar a graves heridas personales.
• El disco no deberá ser subido hasta que se haya parado completamente. Durante un corte en bisel la pieza cortada podrá detenerse contra el disco. Si sube el disco mientras está girando, la pieza cortada podrá ser expulsada por el disco haciendo que el material se fragmente lo que puede dar lugar a graves heridas personales. AVISO:
• Cuando presione hacia abajo la empuñadura, aplique fuerza paralela a la hoja de sierra. Si la fuerza es aplicada perpendicularmente a la base giratoria o si se cambia la dirección de la presión durante el corte, la precisión de corte se deteriorará.

El corte compuesto es el procedimiento en el que se hace un ángulo de bisel al mismo tiempo que se corta un ángulo de inglete en una pieza de trabajo. El corte compuesto se puede realizar a los ángulos mostrados en la tabla. Ángulo de inglete Ángulo de bisel Izquierda y Derecha 45° Izquierda 0° – 45° Derecha 50° Izquierda 0° – 40° Derecha 55° Izquierda 0° – 30° Derecha 57° Izquierda 0° – 25° Cuando quiera realizar un corte compuesto, consulte las explicaciones de “Corte por presión”, “Corte de deslizamiento”, “Corte en inglete” y “Corte en bisel”.

6. Corte de molduras corona y cóncavas

Las molduras corona y cóncavas pueden cortarse en una sierra de inglete mixta con las molduras apoyadas horizontalmente en la base giratoria. Existen dos tipos comunes de molduras corona y un tipo de moldura cóncava; moldura corona de ángulo mural de 52/38°, moldura corona de ángulo mural de 45° y moldura cóncava de ángulo mural de 45°. Consulte las ilustraciones. (Fig. 35) Existen juntas de moldura corona y cóncava que han sido hechas para encajar en esquinas “interiores” de 90° ((1) y (2) en las Fig. 36 y 37) y esquinas “exteriores” de 90° ((3) y (4) en las Fig. 36 y 37). Medición Mida la longitud de la pared y ajuste la pieza de trabajo en la mesa para cortar el borde de contacto con la pared a la longitud deseada. Asegúrese siempre de que la longitud cortada de la parte trasera de la pieza de trabajo es igual que la longitud de la pared. Ajuste la longitud de corte para el ángulo de corte. Utilice siempre varias piezas para realizar cortes de prueba a fin de comprobar los ángulos de corte. Cuando corte molduras corona y cóncavas, ajuste el ángulo de bisel y el ángulo de inglete como se indica en la tabla (A) y posicione las molduras sobre la superficie superior de la base de la sierra como se indica en la tabla (B). En el caso de corte en bisel izquierdo Tabla (A) Posición de la moldura en las Fig. 36 y 37 Para esquina interior (1) Para esquina exterior (3) Ángulo de bisel Tipo 52/38° Tipo 45° Ángulo de inglete Tipo 52/38° Tipo 45° Derecho 31,6° Derecho 35,3° Izquierdo 31,6° Izquierdo 35,3° Derecho 31,6° Derecho 35,3° (2) Izquierdo 33,9° Izquierdo 30° (4) Tabla (B) Posición de la moldura en las Fig. 36 y 37 Para esquina interior (1) (2) (3) Para esquina exterior (4) Borde de moldura contra la guía lateral El borde de contacto con el techo debe estar contra la guía lateral. Pieza acabada La pieza acabada estará en el lado izquierdo del disco. El borde de contacto con la pared debe estar contra la guía lateral. El borde de contacto con el techo debe estar contra la guía lateral. La pieza acabada estará en el lado derecho del disco. Ejemplo: En el caso de corte de moldura corona tipo 52/38° para posición (1) en las Fig. 36 y 37:

• Incline y sujete el ajuste de ángulo de bisel para 33,9° IZQUIERDO.
• Ajuste y sujete el ajuste de ángulo de inglete para 31,6° DERECHO.
• Apoye la moldura corona con su superficie posterior vasta (oculta) hacia abajo sobre la base giratoria con su BORDE DE CONTACTO CON EL TECHO contra la guía lateral en la sierra.
• La pieza acabada a utilizar estará siempre en el lado IZQUIERDO del disco después de haber realizado el corte.

En el caso de corte en bisel derecho Tabla (A) Posición de la moldura en las Fig. 36 y 37 Para esquina interior (1) Para esquina exterior (3) Ángulo de bisel Tipo 52/38° Tipo 45° Ángulo de inglete Tipo 52/38° Tipo 45° Derecho 31,6° Derecho 35,3° Izquierdo 31,6° Izquierdo 35,3° Derecho 31,6° Derecho 35,3° (2) Derecho 33,9° Derecho 30° (4) Tabla (B) Posición de la moldura en las Fig. 36 y 37 Para esquina interior (1) (2) (3) Para esquina exterior (4) Borde de moldura contra la guía lateral El borde de contacto con la pared debe estar contra la guía lateral. Pieza acabada La pieza acabada estará en el lado derecho del disco. El borde de contacto con el techo debe estar contra la guía lateral. El borde de contacto con la pared debe estar contra la guía lateral. La pieza acabada estará en el lado izquierdo del disco. Ejemplo: En el caso de corte de moldura corona tipo 52/38° para posición (1) en las Fig. 36 y 37:

• Incline y sujete el ajuste de ángulo de bisel para 33,9° DERECHO.
• Ajuste y sujete el ajuste de ángulo de inglete para 31,6° DERECHO.
• Apoye la moldura corona con su superficie posterior vasta (oculta) hacia abajo sobre la base giratoria con su BORDE DE CONTACTO CON LA PARED contra la guía lateral en la sierra.
• La pieza acabada a utilizar estará siempre en el lado DERECHO del disco después de haber realizado el corte.

7. Guarnición de madera (Fig. 38)

La utilización de la guarnición de madera ayuda a conseguir cortes sin astillar la pieza de trabajo. Coloque la guarnición de madera en la guía lateral utilizando los agujeros de la guía lateral. Consulte la figura referente a las dimensiones para elegir una guarnición de madera sugerida. PRECAUCIÓN:

• Utilice madera recta de grosor uniforme para la guarnición de madera. ADVERTENCIA:
• Utilice tornillos para colocar la guarnición de madera en la guía lateral. Los tornillos deberán ser instalados de forma que sus cabezas queden por debajo de la superficie de la guarnición de madera para que no interfieran con el posicionamiento del material que se va a cortar. Una desalineación del material que está siendo cortado puede ocasionar un movimiento inesperado durante la operación de corte y resultar en una pérdida de control y graves heridas personales. AVISO:
• Cuando esté puesta la guarnición de madera, no gire la base giratoria con la empuñadura bajada. El disco y/ o la guarnición de madera se dañarán.

8. Corte de longitudes repetitivas (Fig. 39)

Cuando quiera cortar varias piezas de madera a la misma longitud, de entre 220 mm a 385 mm, la utilización de la placa de presión (accesorio opcional) le ayudará a realizar una operación más eficaz. Instale la placa de presión en el soporte (accesorio opcional) como se muestra en la figura. Alinee la línea de corte de su pieza de trabajo con el lado izquierdo o derecho de la ranura en la placa de corte, y mientras sujeta la pieza de trabajo para que no se mueva, mueva la placa de presión hasta ponerla a ras contra el extremo de la pieza de trabajo. Después sujete la placa de presión con el tornillo. Cuando no utilice la placa de presión, afloje el tornillo y gire la placa de presión para que no estorbe. NOTA:

• La utilización del conjunto de barra de soporte (accesorio opcional) permite cortar longitudes repetitivas de hasta 2.200 mm aproximadamente.

9. Ranurado (Fig. 40)

Procediendo de la forma siguiente se puede hacer un corte tipo ranura: Ajuste la posición límite inferior del disco utilizando el tornillo de ajuste y el brazo de retención para limitar la profundidad de corte del disco. Consulte la sección “Brazo de retención” descrita previamente. Después de ajustar la posición límite inferior del disco, corte ranuras paralelas a través de la pieza de trabajo utilizando un corte de deslizamiento (empujando) como se muestra en la figura. Después quite con un formón el material que queda entre las ranuras hechas en la pieza de trabajo. ADVERTENCIA:

• No intente realizar este tipo de corte utilizando un disco de tipo más grueso o un disco de moldurar. Si intenta hacer un corte de ranura con un disco más grueso o disco de moldurar podrá resultar en un corte inesperado y a un retroceso brusco que puede dar lugar a graves heridas personales.
• Asegúrese de volver a poner el brazo de tope en la posición original cuando realice otros cortes que no sean de ranurado. Si intenta hacer cortes con el brazo de tope en una posición incorrecta podrá resultar en un corte inesperado y a un retroceso brusco que puede dar lugar a graves heridas personales. Transporte de la herramienta (Fig. 41 y 42) Asegúrese de que el cartucho de batería ha sido extraído. Sujete el disco a un ángulo de bisel de 0° y la base giratoria al ángulo de inglete derecha completo. Sujete las barras deslizables después de tirar del carro completamente hacia la guía lateral. Baje la empuñadura completamente y bloquéela en la posición bajada presionando hacia dentro el pasador de retención. Transporte la herramienta cogiéndola por ambos costados de la base como se muestra en la figura. Si quita los soportes, la bolsa de polvo, etc., podrá transportar la herramienta más fácilmente. PRECAUCIÓN:
• Sujete siempre todas las partes móviles antes de transportar la herramienta. Si algunas partes de la herramienta se mueven o deslizan mientras se transporta podrá producirse una pérdida del control o del equilibrio resultando en heridas personales. ADVERTENCIA:
• El pasador de retención ha sido pensado solamente para transportar y almacenar la herramienta y no deberá ser utilizado nunca para ninguna operación de corte. La utilización del pasador de retención para operaciones de corte podrá ocasionar un movimiento inesperado del disco de sierra resultando en un retroceso brusco y graves heridas personales. MANTENIMIENTO PRECAUCIÓN:
• Asegúrese siempre de que la herramienta está apagada y de que el cartucho de baterías está quitado antes de intentar hacer una inspección o mantenimiento. ADVERTENCIA:
• Asegúrese siempre de que el disco esté afilado y limpio para obtener un rendimiento óptimo. El tratar de hacer un corte con un disco embotado y/o sucio puede ocasionar un retroceso brusco y dar lugar a graves heridas personales. AVISO:
• No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas. Ajuste del ángulo de corte Esta herramienta ha sido ajustada y alineada cuidadosamente en fábrica, pero un manejo brusco podrá haber afectado la alineación. Si su herramienta no está debidamente alineada, realice lo siguiente:

1. Ángulo de inglete

Empuje el carro hacia la guía lateral y apriete los dos tornillos de fijación para sujetar el carro. Afloje el mango que sujeta la base giratoria. Gire la base giratoria de forma que el puntero apunte a 0° en la escala de inglete. Después gire la base giratoria ligeramente hacia la derecha y hacia la izquierda para asentarla en la muesca de inglete de 0°. (Déjela tal como está si el puntero no apunta a 0°.) Afloje los pernos hexagonales que sujetan la guía lateral utilizando la llave de tubo. (Fig. 43) Baje la empuñadura completamente y bloquéela en la posición bajada presionando hacia dentro el pasador de retención. Escuadre el costado del disco con la cara de la guía lateral utilizando una escuadra, cartabón, etc. Después apriete firmemente los pernos hexagonales de la guía lateral en orden desde el lado derecho. (Fig. 44) Asegúrese de que el puntero apunta a 0° en la escala de inglete. Si el puntero no apunta a 0°, afloje el tornillo que sujeta el puntero y ajuste el puntero de forma que apunte a 0°. (Fig. 45)

1. Ángulo en bisel de 0°

Empuje el carro hacia la guía lateral y apriete los dos tornillos de fijación para sujetar el carro. Baje la empuñadura completamente y bloquéela en la posición bajada presionando hacia dentro el pasador de retención. Afloje la palanca de la parte trasera de la herramienta. Gire el perno de ajuste del ángulo de bisel a 0° (perno inferior) del lado derecho del brazo dos o tres vueltas hacia la izquierda para inclinar el disco hacia la derecha. (Fig. 46) Escuadre cuidadosamente el costado del disco con la parte superior de la base giratoria utilizando la escuadra, cartabón, etc., y apriete el perno de ajuste del ángulo de bisel a 0° hacia la derecha. Después apriete la palanca firmemente. (Fig. 47) Asegúrese de que el puntero del brazo apunte a 0° en la escala de bisel del soporte del brazo. Si el puntero no apunta a 0°, afloje el tornillo que sujeta el puntero y ajuste el puntero de forma que apunte a 0°. (Fig. 48)

2. Ángulo en bisel de 45°

Ajuste el ángulo de bisel de 45° solamente después de haber realizado el ajuste del ángulo de bisel de 0°. Para ajustar el ángulo de bisel de 45°, afloje la palanca e incline el disco completamente hacia la izquierda. Asegúrese de que el puntero del brazo apunte a 45° en la escala de bisel del soporte del brazo. Si el puntero no apunta a 45°, gire el perno de ajuste del ángulo de bisel a 45° (perno superior) del lado derecho del brazo hasta que el puntero apunte a 45°. (Fig. 49)

Reemplazo de las escobillas de carbón (Fig. 50 y 51) Extraiga y compruebe las escobillas de carbón regularmente. Reemplácelas cuando se hayan gastado hasta la marca de límite. Mantenga las escobillas de carbón limpias y de forma que entren libremente en el portaescobillas. Ambas escobillas de carbón deberán ser reemplazadas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas gastadas, inserte las nuevas y vuelva a fijar los tapones portaescobillas. Después de la utilización

• Después de la utilización, limpie las virutas y el polvo adheridos a la herramienta con un paño o similar. Mantenga el protector del disco limpio de acuerdo con las indicaciones de la sección ya vista titulada “Protector de disco”. Lubrique las partes deslizantes con aceite para máquinas para evitar que se oxiden.
• Cuando guarde la herramienta, tire del carro hacia usted completamente de forma que la barra deslizable se introduzca completamente en la base giratoria. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de servicio autorizados por Makita, empleando siempre repuestos Makita. ACCESORIOS OPCIONALES ADVERTENCIA:
• Estos accesorios o acoplamientos están recomendados para utilizar con su herramienta Makita especificada en este manual. La utilización de cualesquiera otros accesorios o acoplamientos puede dar lugar a graves heridas personales.
• Utilice el accesorio o acoplamiento Makita solamente para el propósito que han sido diseñados. El uso indebido de un accesorio o acoplamiento puede dar lugar a graves heridas personales. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte al centro de servicio Makita local.

Discos de sierra de carburo Conjunto de mordaza (Mordaza horizontal) Mordaza vertical Llave de tubo de 10 Juego de soporte Conjunto de soporte Conjunto de barra de soporte Placa de presión Bolsa de polvo Escuadra Llave hexagonal Diferentes tipos de baterías y cargadores genuinos de Makita NOTA:

• Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Pueden variar de un país a otro. ENG905-1 Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN61029: Nivel de presión sonora (LpA): 88 dB (A) Nivel de potencia sonora (LWA): 98 dB (A) Error (K): 3 dB (A) Póngase protectores en los oídos ENG900-1 Vibración El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN61029: Emisión de vibración (ah): 2,5 m/s2 o menos Error (K): 1,5 m/s2 ENG901-1

• El valor de emisión de vibración declarado ha sido medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar una herramienta con otra.
• El valor de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:
• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada.
• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo tal como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). ENH003-13 Para países europeos solamente Declaración de conformidad CE Makita Corporation como fabricante responsable declara que la(s) siguiente(s) máquina(s) de Makita: Designación de máquina: Sierra de Inglete Inalámbrica Modelo N°/ Tipo: BLS713 son producidas en serie y Cumplen con las directivas europeas siguientes: 2006/42/EC Y que están fabricadas de acuerdo con las normas o documentos normalizados siguientes: EN61029 Los documentos técnicos los guarda nuestro representante autorizado en Europa cuya persona es: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra

antes de iniciar o corte.

36. Utilize discos de corte correctamente afiados.

37) e cantos “externos” de 90° ((3) e (4) nas Fig. 36 e 37).
