Marka	BOSCH
Model	DWA 061450/01
Ürün Tipi	Duvar tipi davlumbaz
Mevcut Genişlikler	60 cm ve 90 cm
Ağırlık (60 cm – dış tahliye)	10,3 kg
Ağırlık (60 cm – devridaim)	11,5 kg
Ağırlık (90 cm – dış tahliye)	13,2 kg
Ağırlık (90 cm – devridaim)	14,4 kg
Minimum güvenlik mesafesi (elektrikli ocak)	60 cm
Minimum güvenlik mesafesi (gazlı veya karma ocak)	65 cm
Tahliye kanalı çapı	120 mm (yuvarlak)
Güç kablosu uzunluğu	1,30 m
Elektrik beslemesi	230 V ~ 50 Hz
Ana Fonksiyonlar	Dış tahliye veya aktif karbon filtreli devridaim (isteğe bağlı)
Filtreler	Yıkanabilir metal yağ filtreleri
Verilen Aksesuarlar	Montaj braketi, vidalar, dübeller, montaj şablonu
İsteğe bağlı Aksesuarlar	Devridaim montaj kiti, aktif karbon filtre
Kurulum Tipi	Duvar montajı, ankastre
Malzeme	Paslanmaz çelik (kep)
Uygunluk	WEEE Direktifi 2002/96/EC

Sık sorulan sorular - DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

Davlumbazın ocak üzerindeki minimum montaj yüksekliği nedir?

Elektrikli ocak için minimum mesafe 60 cm'dir. Gazlı veya karma ocak için 65 cm'dir. Ocağın üretici talimatları daha yüksekse her zaman bunlara uyun.

Davlumbaz devridaim modunda çalışabilir mi?

Evet, dış tahliye mümkün olmadığında aktif karbon filtre (isteğe bağlı aksesuar) ile devridaim modunda çalışabilir.

Hangi tahliye kanalı çapı kullanılmalı?

Tahliye kanalı için önerilen çap 120 mm'dir (yuvarlak). Düz kanallar en az 113 cm² eşdeğer kesite sahip olmalıdır.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri yıkanabilir. Elde veya bulaşık makinesinde yıkayabilirsiniz. Tekrar takmadan önce tamamen kuru olduklarından emin olun.

Kurulum sırasında hangi elektrik önlemleri alınmalı?

Cihaz, kurulumdan sonra erişilebilir, standartlara uygun bir prize takılmalıdır. Sabit bağlantı yapılıyorsa, en az 3 mm kontak açıklığına sahip tüm kutuplu bir devre kesici sağlayın.

60 cm genişlik için davlumbaz ağırlığı nedir?

Dış tahliye modunda ağırlık 10,3 kg'dir. Devridaim modunda ise 11,5 kg'dir.

Bir geri tepme vanası takmalı mıyım?

Evet, hava dışarı tahliye ediliyorsa, hava geri dönüşünü önlemek için teleskopik vantuz içine bir geri tepme vanası takılması önerilir.

Güç kablosu nasıl değiştirilir?

Güç kablosunun değiştirilmesi, herhangi bir tehlikeyi önlemek için yalnızca yetkili satış sonrası servis veya yetkin bir kişi tarafından yapılmalıdır.

Davlumbaz aktif karbon filtre ile birlikte mi geliyor?

Hayır, aktif karbon filtre dahil değildir. Devridaim modu için aksesuar olarak ayrıca satın alabilirsiniz.

Cihazın imha prosedürü nedir?

Davlumbazı evsel atıklarla atmayın. WEEE direktifine uygun olarak, elektrikli ve elektronik ekipmanların geri dönüşümü için bir toplama merkezine götürün.

KULLANIM KILAVUZU DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

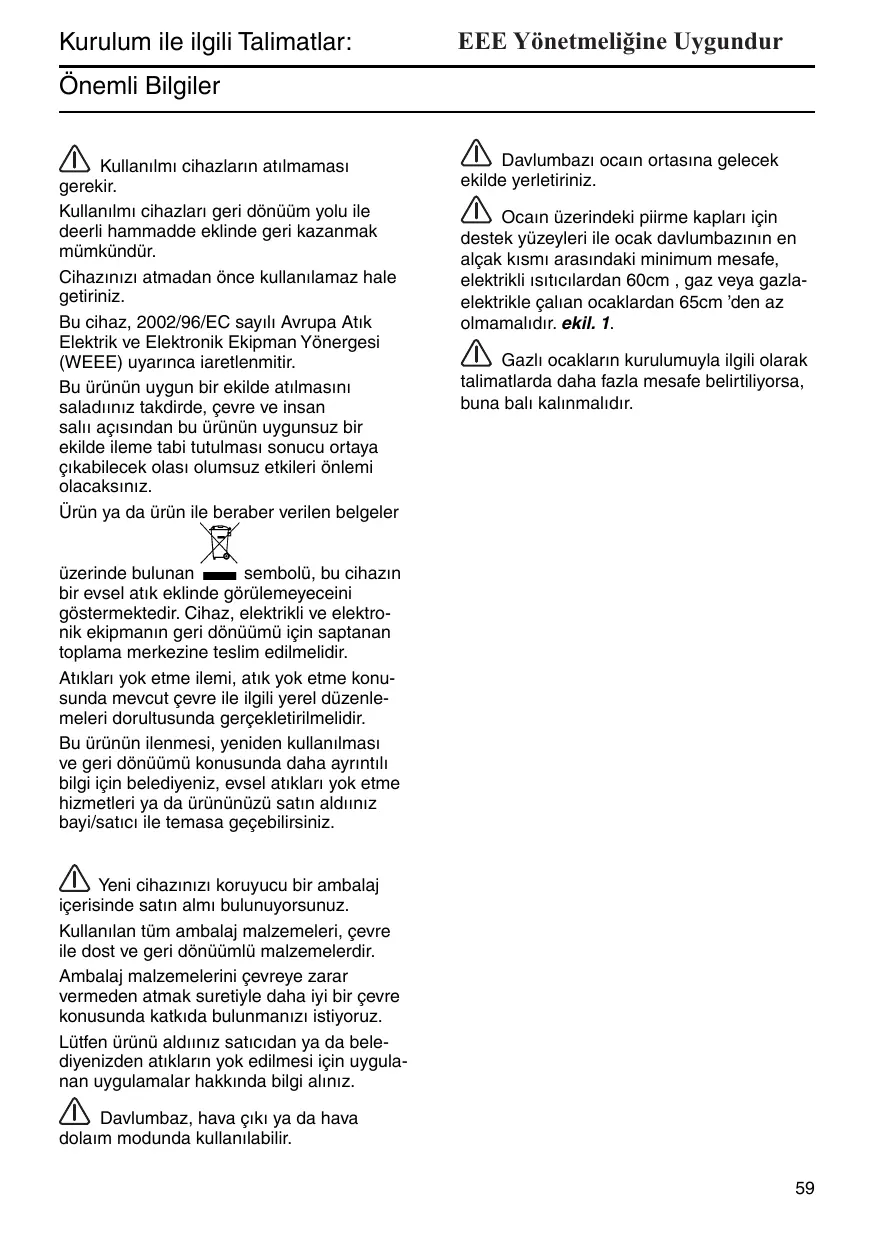

Kullanilm cihazlarin atilmaması gerekir.

Kullanimi cihazlari geri donuüm yolu ile deerli hammadde eklinde geri kazanmak mümkündür.

Cihazinizi atmadan once kullanilamaz hale getiriniz.

Bu cihaz, 2002/96/EC sayil Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarincia iaretlenmitir.

Bu urunun uygun bir ekilde atilmasini saladimiz takdirde, cevre ve insan sali aqisindan bu urunun uygunsuz bir ekilde ileme tabi tutulmasi sonucu ortaya ckabilecek olasi olumsuz etkileri onlemi olacaksiniz.

Urun ya da urun ile beraber verilen belgeler

üzerinde bulunan —— sembolü, bu cihazın bir evsel atik eklinde görulemeyceini gostermektedir. Cihaz, elektrkli ve elektronik ekipmanin geri donuümün挣anan toplama merkezine teslim edilmelidir.

Atiklari yok etme ilemi, atik yok etme konusunda mevcut cevre ile ilgili yerel duzenlemeleri dorultusunda gercekletirilmelidir.

Bu urunun ilenmesi, yeniden kullanilmasi ve geri donuum konusunda daha ayrintili bilgi icin belediyeniz, esvel atiklar yok etme hizmetleri ya da urununuzu satin aldiniz bayi/satici ile temasa gelebilirsiniz.

Yeni cihazinizi koruyucu bir ambalaj icerisinde satin almi bulunyoursunuz.

Kullanilan tum ambalaj malzemeleri, cevre ile dost ve geri donuumlul malzemelerdir.

Ambalaj malzemelerini cevreye zarar vermeden atmak suretiyle daha iyi bir cevre konusunda katkida bulunmaniz istiyoruz.

Lütfen ürünü aldiniz saticidan ya da belediyenizden atiklarin yok edilmesi icin uygulanan uygulamalar hakkinda bilgi aliniz.

Davlumbaz, hava ciki ya da hava dolaim modunda kullanilabilir.

Davlumbazi ocain ortasina gelecek ekilde yerletiriniz.
Ocain uzerindeki piirme kaplari icin destek yüzeyleri ile ocak davlumbazınin en alçak kismi arasindaki minimum mesafe, elektrikli isiticiardan 60cm, gaz veya gazla-elektrikle calian ocaklardan 65cm 'den az olmamaldir. ekil. 1.
Gazl ocalarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bal kalimaldir.

Kurulum ilemi yapmadan öncé

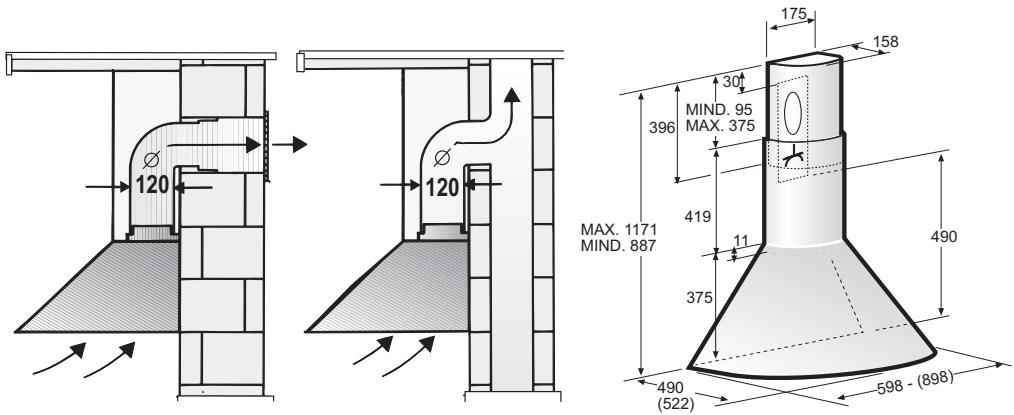

Hava ciki modu

Kirli hava, bir havalandirma bacasi vasitasiyla ya da dorudan duvardan gezerek diari tahiye edilir.

Cihazın hava*cikl modunda calitirilmasi icin, duvar havalandirma bolumune tek yönlübir flapin (dme kapak) yerletirilmesi gerekir. Davlumbaz ile beraber bir flap verilmemi ise, bu tur flaplar satan dukkanlardan temin edebilirsiniz.

Tek yönlü flapin takilmasi:

Hava borusu icerisine tek yönlü flapi yerletirin.

ki adet hafic ge gerilmi flapin, yukariya doru hareket edebilmesi gerekir.

Kirli hava, diari tahiye edilecek ise, teleskopik bir duvar bolmesinin, di duvara montededilmesi gerekir.

Davlumbazdan optimal duzeyde verim almak icin:
Hava ciki borusunun kisa ve duzgün olmasi artir.
Boruda mumkun olduu kadar az bukulme olmasina dikkat ediniz.
Borunun capinin, mumkun olduu kadar cok geni olmasini ve boruda bukulmeler olmamasini salayiniz.

Hava ciki borulari uzun ve sert ise

ve cok eilmi ya da ufak capli borular kullaniliyorsa, hava tahliye orani optimal bir seviyede olmayacak ve bud, cihazin gurultulu calimasina neden olacaktir.

Yuvarlak boru:
Önerdiimiz boru ic capi: 120 mm
Duz borularin ic kesitinin yuvarlak borularin ic kesitine eit olmasi gerekir.
Borularin bukulmemesi gerekir. 0 120 mm takribi 113 cm² .
ayet borularin capi farkl ise: zolasyon bandi kullaniniz.
Hava cik modu icin, yeterli miktarda temiz hava olduundan emin olmaniz gerekir.

Bir 0 120 mm'lik hava ciki borusunun yerletirilmesi:

Boruyu dorudan davlumbaz uzerindeki hava qiki deliine monte ediniz.

Kurulum ilemi yapmadan önce

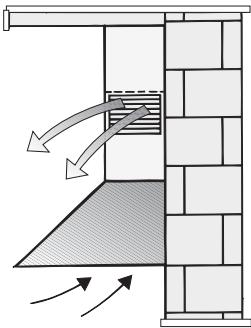

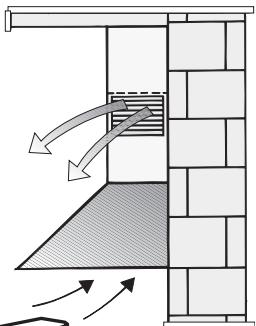

Hava dolaim modu

Hava ciki modunummukun olmadu durumlarda aktif k carbon filtresile beraber calitirilir.

Kurulum setinin tamami, yetkili bayiler-den temin edilebilar.

Her bir aksesuarin numarasini bu kullanim kilavuzunun sonunda gorebilirsiniz.

Duvarin hazirlanmasi

Duvar duz ve dikey olmaldir.
Duvarin vida ve filerin dizgün bir ekilde yerletirilebilecek iyi bir konumda olduundan emin olunuz.

Airlik (kg):

	Hava çiki modu	Hava dolayim modu
60 cm	10,3	11,5
90 cm	13,2	14,4

Teknik gelimeler cerecevesinde yapisal deijklkler yapma hakkini sakli tutariz.

Elektrik balantisi

Ana guc kaynai davlumbazin icinde
yer alan plakada belirtilen deere uygun olmalidir. Davlumbazi varsa bir fi ile mevcut duzenlemelere uygun ekilde prize takip eriilebilir bir alana yerletiriniz. Cihaz, fi ile balanmiyorsa (dorudan ebeke balantisi) veya fi eriilebilir bir yerde deilse, airi akim kategorisi III ile ilgili koullar.altinda ana kablonun balantisinin tamamen kesilmesini salayan, standartlara uygun cift kutuplu bir anahtar kullaniniz.

Uyari: Davlumbazi ana guc kaynaina yaniden balamadan ve etkin ekilde calitini kontrol etmeden once, ana guc kaynai kablosunun duzgün takilip takilmadi n denetleyiniz.

Uyari: Guc kablosunun yenisiyle deitirilmesi yetkili destek servisi veya benzer kalifiye elman tarafindan yapilmaldir.

Davlumbazi standartlara uyan bir prize balayiniz. Priz eriebileceiniz bir yerde bulunmaldir.

Priz koruma devresi ile donanmi olmaldir.

Montajdan sonra prize erimek olanaksiz ise, balanti icin bir devre kesicisi almak gerekiyor.

Sabit montaj:

Bu montaji sadece yetkili bir kii
gerekletirebilir. 3 mmlik arasi olan cok
uzantili bir devre kesici si ile bir "akim kesici"
bulunmalidir.

Tehlikeli durumlari onlemek uzere, kablonun deiimi sadece uretici, hizmet merkezi veya yetkili bir kii tarafindan gerekletirilmelidir.

Elektrik bilgiler:

Cihazin teknik bilgileri ya filtlerinin arkasindaki etiketin uzerinde yazildir.

Tamir edilecek isedavlumbazin elektrik balantisini kesiniz.

Güç kablosunun uzunluu: 1,30 m.

Davlumbaz EMC standartlarina uygundur.

Kurulum

Bu davlumbaz mutfak duvarina monte edil-mek uzere tasarlanmitir.

Not: Takilacak özel aksesuarlari da goz onünde bulundurmaniz gerekir.

1. Ya filtresini Çikarınüz (Kullanım Kilavuzuna bakınüz).

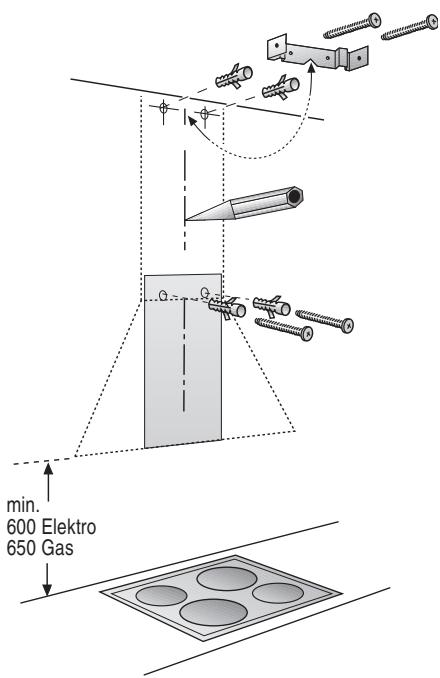

1. Duvarin üzerine davlumbazın monte edilecei yerin ortasindan balayarak tavan dan itibaren davlumbazın alt kismina doru bir Çizgi Çiziniz.

2. Bir ablon ile vida icin kullanacainiz yerleri iaretleyiniz.

3. Davlumbaz icin 2 adet delik açıniz (çap 8 mm).

Baca deliin açılmasi icin destek
koymak üzere 2 adet delik açınüz (Cap: 8 mm) ve destei bir ablon eklinde
kullanız: Bu destein üzerine yapilan
iaretin, önceden yapilan Çüzgi ile üst üste
gelmesi icin tavana yakın bir konumda olması gerekir (Bkz 2. ilem)

Dubelleri duvara monte ediniz.

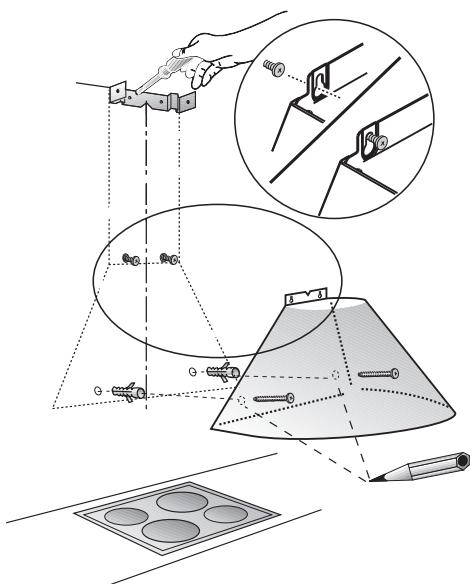

1. Baca deliin borularini takmak icin destei vidalayiniz.
2. Davlumbazin duvara takilmasi icin takribi 5 mm kadar derinlie ulana kadar 2 vidayi yerletiriniz.

1. Davlumbazi duvardaki vidalar üzerineGPCiriniz, davlumbazi duzgün bir ekildeortalayiniz.
2. 2 adet alt balanti noktası tespit ediniz. Davlumbazı kaldırıp, iaretli noktalar üzerine iki delik acınüz (Çapı: 8 mm) 2 adet dubel takınüz. Davlumbazı yeniden asıp, kalı olacak ekilde 2vida ile sabitleyınüz.

Kurulum

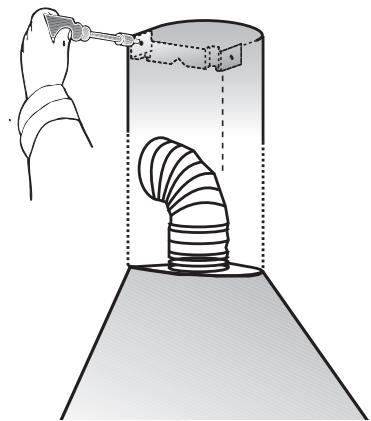

1. Hava qikii delinin borusunun balantisini yapiniz.

2. Davlumbaza elektrik salayacak balantiyi açınüz.

3. Paslanmaz Çelikten model:

ki baca borusundan koruyucu filmi cikariniz.
Hassas yüzeylere carpmamasina dikkat ediniz.

1. Üst baca borusunu, sabitleme desteinin iki tarafina iki kucuk vida ile vidalayiniz.
2. Alt baca borusunu davlumbazin uzerine yerletirip, baca borusunu hizalayiniz.

Alt baca borusunu itme ilemi esnasinda ust borunun cizilmesini onlemek amaciyla kurulum ablonu ya da baka bir koruyucu malzeme ile alt borunun kenarini kapatmaya caliniz.
14. Ya filtrresini yeniden yerletiriniz (kullanma kilavuzuna bakiniz).

DHZ5215

EAN 4242002411231

Hava devir daim modu, kurulumu ile birlikte
