Märke	BOSCH
Modell	DWA 061450/01
Produkttyp	Väggmonterad köksfläkt
Tillgängliga bredder	60 cm och 90 cm
Vikt (60 cm – utomhusavluftning)	10,3 kg
Vikt (60 cm – recirkulation)	11,5 kg
Vikt (90 cm – utomhusavluftning)	13,2 kg
Vikt (90 cm – recirkulation)	14,4 kg
Minsta säkerhetsavstånd (elspis)	60 cm
Minsta säkerhetsavstånd (gasspis eller kombispis)	65 cm
Diameter på avluftningskanal	120 mm (rund)
Längd på strömkabel	1,30 m
Elanslutning	230 V ~ 50 Hz
Huvudfunktioner	Utomhusavluftning eller recirkulation med aktivt kolfilter (tillval)
Filter	Tvättbara metallfettfilter
Medföljande tillbehör	Fästvinkel, skruvar, pluggar, monteringsmall
Tillval	Monteringssats för recirkulation, aktivt kolfilter
Installationstyp	Väggmontering, infällbar
Material	Rostfritt stål (huvor)
Konformitet	WEEE-direktivet 2002/96/EG

Vanliga frågor - DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

Vilken är minsta monteringshöjd för fläkten ovanför hällen?

För en elspis är minimiavståndet 60 cm. För en gasspis eller kombispis är det 65 cm. Följ alltid spistillverkarens anvisningar om de är större.

Kan fläkten fungera i recirkulationsläge?

Ja, den kan fungera i recirkulationsläge med ett aktivt kolfilter (tillval) när utomhusavluftning inte är möjlig.

Vilken diameter på avluftningskanal ska användas?

Rekommenderad diameter för avluftningskanal är 120 mm (rund). Platta kanaler måste ha en motsvarande tvärsnittsarea på minst 113 cm².

Hur rengör man fettfiltren?

Metallfettfiltren är tvättbara. Du kan tvätta dem för hand eller i diskmaskin. Se till att de är helt torra innan du sätter tillbaka dem.

Vilka elektriska försiktighetsåtgärder bör vidtas vid installation?

Apparaten måste anslutas till ett normenligt uttag som är tillgängligt efter installation. Vid fast anslutning ska en allpolig brytare med ett kontaktavstånd på minst 3 mm installeras.

Vad är vikten på fläkten för bredden 60 cm?

I utomhusavluftningsläge är vikten 10,3 kg. I recirkulationsläge är den 11,5 kg.

Måste jag installera en backventil?

Ja, om luften släpps ut utomhus rekommenderas att installera en backventil i den teleskopiska väggventilen för att förhindra luftåterflöde.

Hur byter man strömkabeln?

Byte av strömkabeln får endast utföras av auktoriserad servicepersonal eller en kompetent person för att undvika fara.

Ingår det aktiva kolfiltret i leveransen?

Nej, det aktiva kolfiltret ingår inte. Du kan köpa det separat som tillbehör för recirkulationsläge.

Vilken är proceduren för att kassera apparaten?

Kasta inte fläkten som hushållsavfall. Enligt WEEE-direktivet ska den lämnas till en insamlingscentral för återvinning av elektrisk och elektronisk utrustning.

BRUKSANVISNING DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

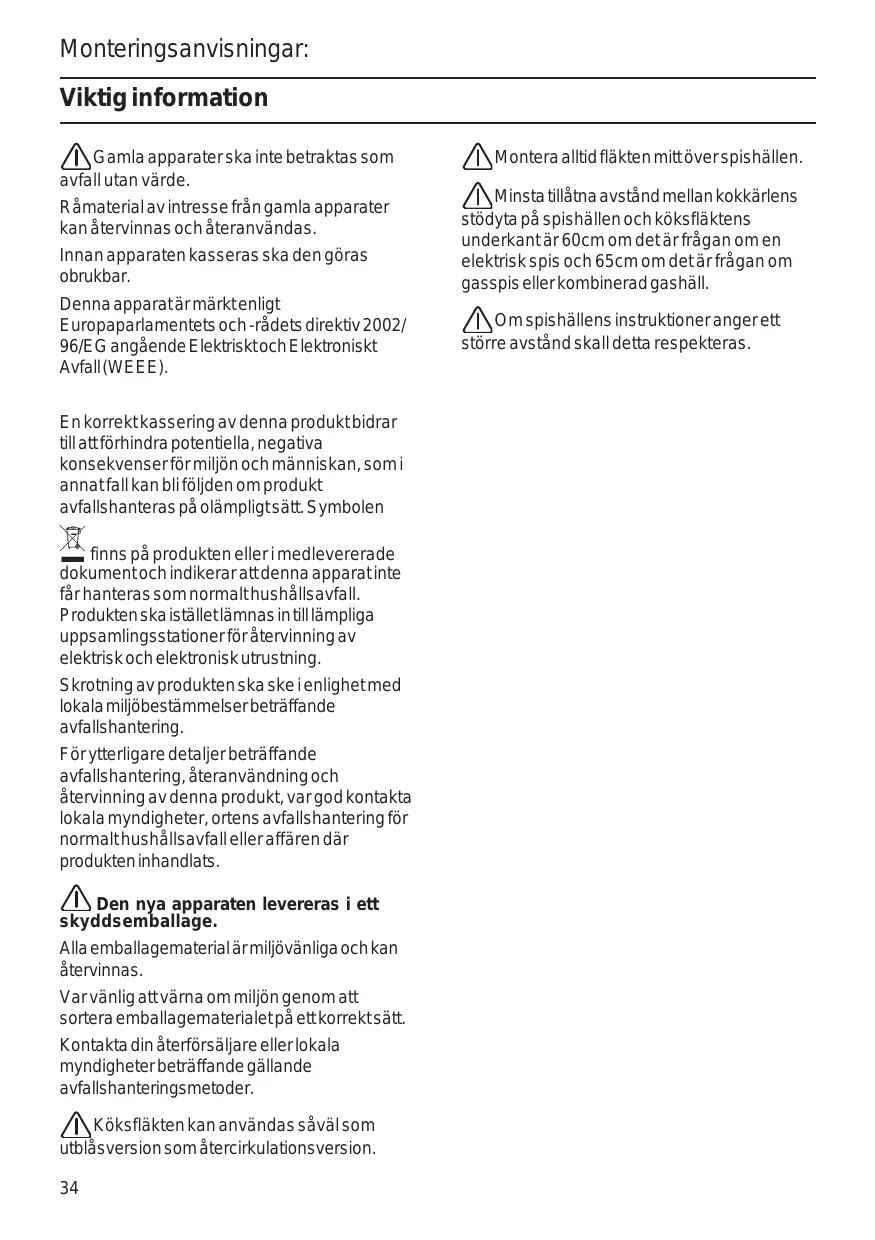

Gamla apparater ske inte betraktas som avfall utan varde.

Rámaterial av intresse是从gamla apparater kan átervinnas och áteranvändas.

Innan apparaten kasseras skaden goras obrukbar.

Denna apparat ar märkt enligt
Europaparlamentets och -rådets direktiv 2002/96/EG angående Elektriskt och Elektroniskt Avfall (WEEE).

En korrekt kassering av denna produit bidrar till att forhindra potentiella, negativa konsekvenser for miljon och manniskan, somi annat fall kan bli foljden om produit avfallshanteras på olampligt satt. Symbolen

finns på produit eller i medlevererade dokument och indikerar attenna apparat inte fär hanteras som normalt hushållsavfall. Produktenska istället lämnas in till lampliga uppsamlingsstationer for atervinning av elektrisk och elektronisk utrustning.

Skrotting av Produkten ske ske i enlighet med lokala miljobestammelser betraffande avfallshantering.

Förtytterligare detailjer beträffande avfallschantering, Återanvändning och Återvinning av denna produkt, var god kontakta lokala myndigheter, ortens avfallschantering for normalhushållsavfall eller affären)därprodukten inhandlats.

Dennya apparaten levereras iett skyddsemballage.

Alla emballagematerial ar miljovänlga och kan atervinnas.

Var vänlig att värna om miljön genom att sortera emballagemateriaiet på ett korrekt satt. Kontakta din Återförsäljare eller lokala myndigheter beträffande gällande avfallschanteringsmetoder.

Köksfläkten kan användas savál som utblasversion som Återcirkulationsversion.

Montera alltid fläkten mitt over spishällen.

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktens underkant ar 60cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis aller kombinerad gashall.

Omspishällens instruktioner angerett större avstand skull detta respekteras.

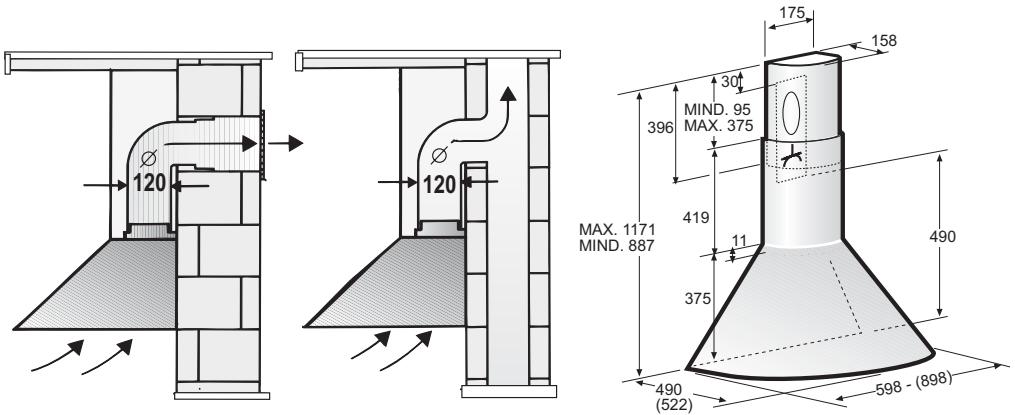

Utblasversion

Den insugna luften släpps ut genom en ventilationskanal eller direkt utomhus genom enyttervagg.

För Funktionen som utblåsversion, ska ett envägsspjäll monterasinne ventilationsskorstenen på vöggen.

Om fläkten levererades utan envagsspjäll, kontakta en specialiserad áterförsäljare.

Installation av envagsspjället:

Tryck fast envagsspjalleti luftavledningsroret.

De báda fjädrande luftavledarna skakunna rora sig uppát.

Om luften evakueras utomhus, sk enteleskopisk vaggventil monteras pa vaggen.

For atterhalla koksflaktens optimala prestanda sha:
Avledningsroretvara kort och slatt.
- Antalet böjar på röret vara reducerat till att minimum.
Rordiametern vara sá stor som möjig samtidigt som skarpa bójar undviks.

Om langa, ojamna ror med ett stort antal bojar ell er med en for liten diameter anvands, forsamras flaktens utblaskapacitet samtidigt som

bullernivan okar.

Runda:

Rekommenderadinvändig diameter: 120mm.

Platta rör ská ha en tvärgående invändig diameter som motsvar diatomern for runda rör.

• Om rören har en annan diameter: Använd en självhäftande packning.
  Kontrollera att tillforseln av frisk luft ar tillräcklig om apparaten används som utblåsversion.

Anslutting av ett luftavledningsrör med en diameter på 120 mm:

Montera roret direkt på fläktens utloppsmynning.

Före installationen

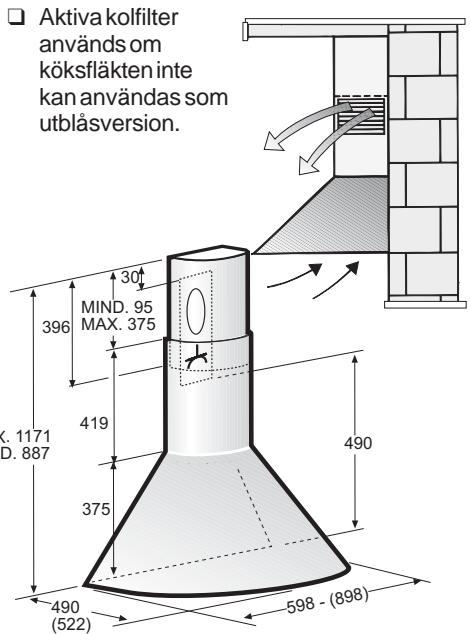

Filterversionen

En komplettmonteringssats kan bestallas fran en specialiserad aterforsäljare.

Tillbehörens respektive kodnummer listasi slutet avenna instruktsbok.

Förberedelse av väggen

Väggen skara var slat och lodrat.
Kontrolera att vaggmaterialiet kan erbjuda ett stabilt feste for monteringsstag och skruvar.

Viktikg:

	Utblåsversion	Återcirkulations-version
60 cm	10,3	11,5
90 cm	13,2	14,4

Vi forbehaller oss ratten att utfora konstruktionsandringar inom ramarna for det tekiska utvecklingsprojektet.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på markplaten som sitter内在 fläkten. Om fläkten ar utrustad med stickkontakt skallenna anslutas till atttattillgangligt uttag som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en svåratkomlig plats skall en godkönd tvapolg strömbrytare installeras som garanterar en fullkomlig fränkoppling fran nätet i samband med överspänningsklass III, ienlighem med installationsbestämelserna.

Varning! Kontrollera innan flaktens krets ansluts med natspaffening att den fungerar korrekt och ar korrekt monterad.

Varning! Byte av elektrisk kabel skall utforas av auktoriserad servicetekniker i syfitet att undvika all typer av risker.

Anslut endast fläkten till ett uttag som uppyller gällande foreskrifter. Utaget skall sitta lättiggangli.

Uttaget skull vara forsett med en egen skyddskrets.
I det fall uttaget visar sig vara svåråtkomligt after avslutad installation skull en strömbrytare installeras på anslutningsledningen.

Direktanslutting:

En direktanslutting fär endast utföras av erfaren och auktoriserad person. Installera en flerpolig strömbrytare medett "overspänningssskydd" och vars kontaktavständi öppningslåget överskrider 3 mm.

Ett byte av kabeln fär i syfitet att undvika eventuella faror endast utforas av tillverkaren, serviceverkstaden aller erfaren och auktorisarad person.

Elektriska data:

Apparatens teknika data finns på markplaten som sitter på fläktens insida bakom fettfiltren.

I samband med reparatoner skall flakten kopplas ur fran elnätet.

Matarkabelns langd: 1,30m.

Fläkten uppfyller kraven i EMC-direktivet.

Denna koksflakt har konstruerats for montering pa vagg.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slUTFord.

OBS: Ta hänsyn till eventuella tillbehör som skamonteras.

1. Ta ur fettfiltret (se bruksanvisingen).

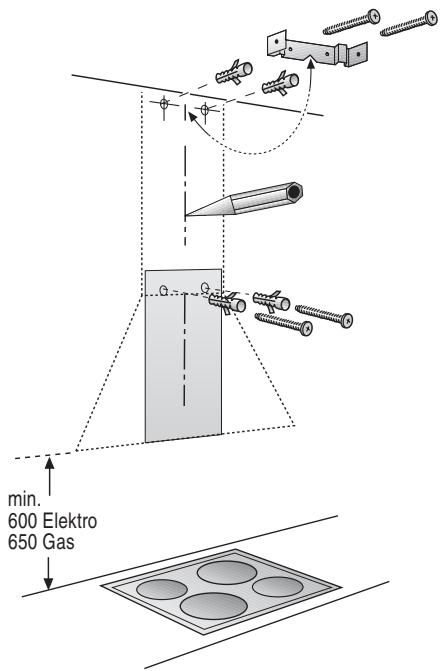

1. Markera en mittlinje på vöggen som täcker hela flaktens höjd på den plats)där den skamonteras.

2. Markera på vaggende punkter där skruvarna skasitta med hjälp av borrmallen.

3. Borra 2 hål (diameter 8 mm) for köksfläkten.

Borra 2 hål (diameter 8 mm) for skorstenarnas fäststag - använd staget som borrmall: staget sca fixeras vid fläktens oversta punkt sà att markeringen på staget sammanfaller med den tidigare markerade linjen (se punkt 2).

Satt i vaggpluggarna sa att de inte skjuter ut fran vagen.

1. Fäst staget for att fästa skorstenarna.

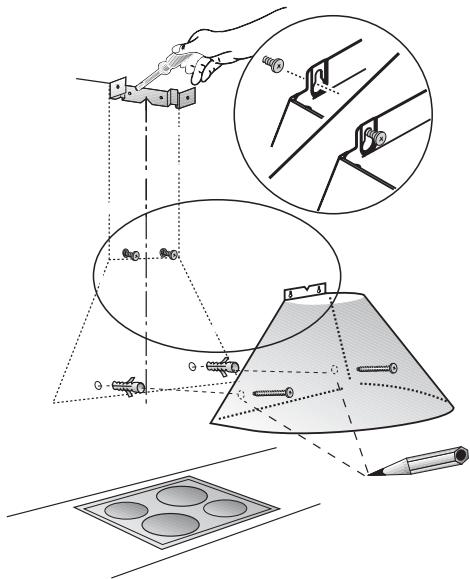

2. För att unterläta fastsättningen av fläkten på vöggen ske 2 skruvar dras at tills de skjuter ut cirka 5 mm.

1. Hang upp koksfläkten på skruvarna på vöggen, och justera fläkten i korrekt position.
2. Markera de två fäispunkterna for den nedre delen.

Ta ner fläkten och borra de 2 hålén (8 mm diameter) vid de markerade punkterna. Satt i 2 vaggpluggar, hang Återigen upp fläkten och fãst den slutgiltigt med 2 skruvar.

Installation

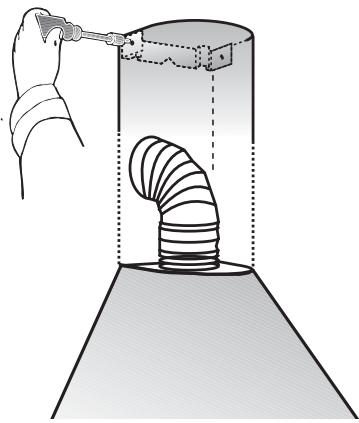

1. Anslutavledningsroret.

2. Anslut fläkten till elnätet.

3. Modell av rostfritt stål:

Ta bort skyddsfilmen fran de bada skorstenarna.

Undvik att skada den ömtäliga ytan.

12.Fast den ovre skorstenen på fäststagens sidor med 2 korta skruvar.
13. Placera den nedre skorstenen på köksfläkten och justera skorstenens position.

For att undvika eventuella repor pa den ovre skorstenen i samband med manovrerna med den nedre skorstenen, sha den nedre skorstenens andere tackas med bormallen ell erannat skyddsmaterial.

14.Satt tillbaka fettfiltret (se bruksanvisingen)

Viktig informasjon

Gamle apparater ericare avfallsmateriale uten verdi.

Avskaffelse av apparatet ma utfores i konformitet med lokalt miljoregelverk när det gjelder avskaffelse av avfall.
