Merke	BOSCH
Modell	DWA 061450/01
Produkttype	Veggmontert avtrekkshette
Tilgjengelige bredder	60 cm og 90 cm
Vekt (60 cm – utvendig avtrekk)	10,3 kg
Vekt (60 cm – resirkulering)	11,5 kg
Vekt (90 cm – utvendig avtrekk)	13,2 kg
Vekt (90 cm – resirkulering)	14,4 kg
Minste sikkerhetsavstand (elektrisk komfyr)	60 cm
Minste sikkerhetsavstand (gass- eller kombikomfyr)	65 cm
Diameter på avtrekkskanal	120 mm (rund)
Lengde på strømledning	1,30 m
Strømforsyning	230 V ~ 50 Hz
Hovedfunksjoner	Utvendig avtrekk eller resirkulering med kullfilter (ekstrautstyr)
Filtre	Vaskbare metallfettfiltre
Medfølgende tilbehør	Festevinkel, skruer, plugger, monteringsmal
Ekstrautstyr	Monteringssett for resirkulering, kullfilter
Installasjonstype	Veggmontering, innbyggbar
Materiale	Rustfritt stål (deksler)
Samsvar	WEEE-direktiv 2002/96/EF

Ofte stilte spørsmål - DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

Hva er minimum monteringshøyde for hetten over koketoppen?

For elektrisk komfyr er minste avstand 60 cm. For gass- eller kombikomfyr er den 65 cm. Følg alltid komfyrprodusentens anvisninger dersom de er strengere.

Kan hetten fungere i resirkuleringsmodus?

Ja, den kan fungere i resirkuleringsmodus med et kullfilter (ekstrautstyr) når utvendig avtrekk ikke er mulig.

Hvilken diameter på avtrekkskanal skal brukes?

Anbefalt diameter for avtrekkskanal er 120 mm (rund). Flate kanaler må ha et tverrsnitt på minst 113 cm².

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene er vaskbare. Du kan vaske dem for hånd eller i oppvaskmaskin. Sørg for at de er helt tørre før du setter dem tilbake.

Hvilke elektriske forholdsregler må tas under installasjonen?

Apparatet må kobles til en godkjent stikkontakt som er tilgjengelig etter installasjon. Ved fast tilkobling må det installeres en allpolig bryter med en kontaktåpning på minst 3 mm.

Hva er vekten på hetten for en bredde på 60 cm?

I utvendig avtrekksmodus er vekten 10,3 kg. I resirkuleringsmodus er vekten 11,5 kg.

Må jeg installere en tilbakeslagsventil?

Ja, hvis luften føres ut, anbefales det å installere en tilbakeslagsventil i den teleskopiske veggventilen for å unngå tilbakestrømning.

Hvordan bytte strømledningen?

Bytte av strømledning må kun utføres av autorisert servicepersonell eller en kompetent person for å unngå fare.

Leveres hetten med kullfilter?

Nei, kullfilteret er ikke inkludert. Du kan kjøpe det separat som tilbehør for resirkuleringsmodus.

Hvordan kasseres apparatet?

Ikke kast hetten sammen med husholdningsavfall. I henhold til WEEE-direktivet skal den leveres til et innsamlingssted for resirkulering av elektrisk og elektronisk utstyr.

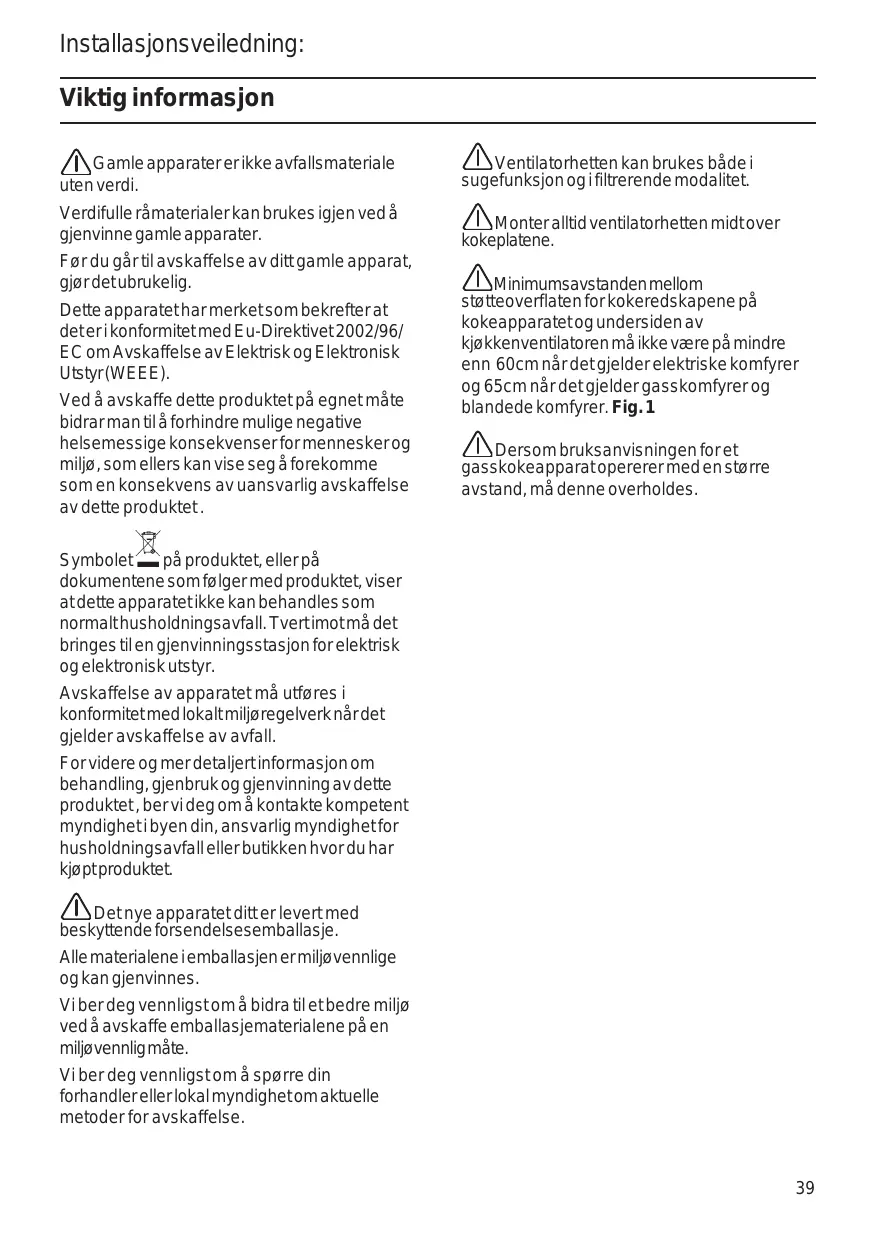

BRUKSANVISNING DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

Verdifulle rámaterialer kan brukes igjen ved Å gjenvinne gamle apparater.

Fordu gartil avskaffelseavdittgamle apparat, gjor det ubrukelig.

Dette apparatet har merket som bekrefter at det er i konformitet med Eu-Direktivet 2002/96/ EC om Avskaffelse av Elektrisk og Elektronisk Utstyr (WEEE).

Ved Å avskaffe dette produkt på egnet på bidrar man til Å forhindre mulige negative helsemessige konsekvenser for mennesker og miljø, som ellers kan vise seg Å forekomme som en konsekvens av uansvarlig avskaffelse av dette produktet.

Symbolet à produitet,llerpà dokumentene som folger med produitet,viser at dette apparatet icike kan behandles som normalhusholdningsavfall.Tvertimamdet brings estlen gjenvinningsstasjon for elektrisk og elektronisk utstyr.

For videre og mer detaljert informasjon om behandling, gjenbruk og gjenvinning av dette produitet, ber vi deg omå kontakte kompetent myndighet i byen din, ansvarlig myndighet for husholdningsavfall eller butikken hvor du har kjöpt produitet.

Alle materialene i emballasjener miljovennlige og kan gjenvinnes.

Viber deg vennligst om a bidra til et bedre miljo ved a avskaffe emballasjematerialene pa en miljovenlig mate.

Vi ber deg vennligst om Å spørre din forhandler eller lokal myndighet om aktuelle metoder for avskaffelse.

Ventilatorhetten kan brukes bade i sugefunksjon og ifilterende modalitet.
Monter alltid ventilatorhetten midt over kokeplatene.
Minimumsavstandennellom statteoverflaten for kokeredskapene pa cokeapparatet og undersiden av kjakkenventilatoren må ikke varepå mindre enn 60cm när det gjelder elektriske komfyrer og 65cm när det gjelder gasskomfyrer og blandeke komfyrer. Fig.1
Dersom braksanvisingen for et gasskoekapparat opererer med en storre avstand, ma donne overholds.

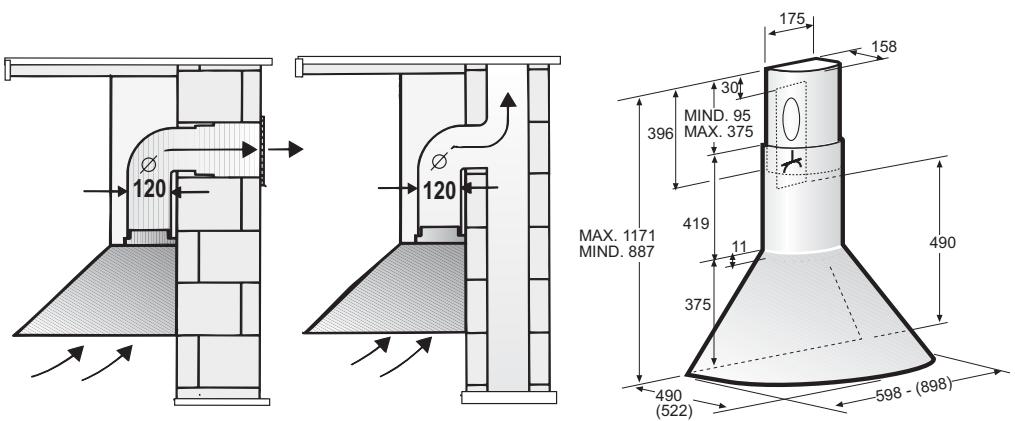

Sugefunksjon

Luften som suges opp evakueres oppover gjennom et ventilasjonsr erer direkte ut gjennomytterveggen.

For sugefunksjon ma det monteres en kontraventil innvendigi den veggmonterte skorsteinen.

Hvis ingen kontraventiler blitt levert somserieutstyr, ma man henvende seg tilspesialisert forhandler.

Installasjon av kontraventilen :

Sett den fjærbelagte kontraventilen i røret for luftevakuering.
De to lett fjaere deflektorene ma vare i stand til a bevege seg oppover.

Hvis luften som suges opp evakueres ut i frisk luft ma det vegmonteres en teeskopesket tylterveggen.

For optimal effektivitet av ventilatorhetten:
Kortogglattoppusgningsr.
Færrest mulig vinkler på røret.
Sastorsommuligrordiameter,og unnga trange vinkler.

Hvis det brukes lange oppsuŋningsrør, som ikke er glatte, med for mange vinkler og for liters diameter, vil ikke ventilatorhettens oppsuŋningskapasitet lenger øre optimal, og støynivæt vil øke.

Runde r:

Vi anbefaler en intern diameter pa: 120 mm.

Flaterma ha en intern tverrseksjom svarer til den i de runde rorene. Det ma ikke��e noen skarpe vinkler.
0120mm circa 113 cm2.
Hvis rorene har forskjellige diametre: Bruken tetningsring medklebe.
I sugefunksjon mā man forsikre seg om at det er tilstrekkelig tilgang pā frisk luft.

Tilmopling av et rør for lutvevakuering med en diameter pa 120 mm:

Monter røret direkte på ventilatorhettens hull for luftevakuering.

Førinstallasjon

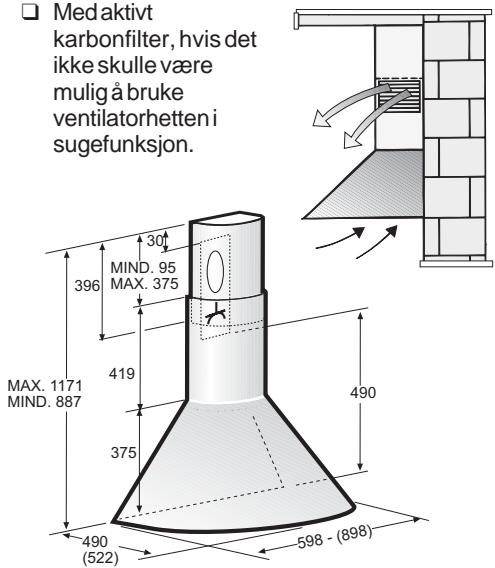

Filtrerende modalitet

Medaktiv
karbonfilter, hvis det
ikke skulle vare
mulig Å bruke
ventilatorhetten i
sugefunksjon.

Komplettinstallasjonskitertilgengelighospecialiserteforhandlere.

De samsvarende kodene for tilbehoret vises på slutten av dette braupsanvisingen.

Forberedelse av veggen

Veggen mä vare flat og vinkelrett.
Forsikre deg om at veggen er stødig nok til at monteringsskruene og boylene vil bli sittende godt fast.

Vektikg:

	Suge-funksjon	Fittrerende modalitet
60 cm	10,3	11,5
90 cm	13,2	14,4

Vi forbeholder oss retten til\ produksjonsforandringer innen vär tekniske utvikingsplan.

Elektrisk tilkoping

Nettspenningen ma vare i somsvar med den elektriske spenteningen som angis pa typeskiltet innateventilatoren.Hvis det folger med ledningstikk, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjenti henhold til geldende normer. Hvis det icke folger med ledningstikk (direkte kobling til elnett),eller stikkontakten icke er lett tilgengelig, ma man sette pa en godkjent topolet bryter som garanterer fullstendig frakobling fra elnettiet situasjonene som oppstarikategorien overspenning lll,ihenhold til installasjonsreglene.

Merk! Før man kobler ventilatoren strømkretstil elnettet og fastslár at alt fungerer korrekt,ma man alltid kontrollere at strømledningen erkorrekt montert.

Merk! Strømledningen på skiftes ut av autorisert teknik service eller av en teknik med lignende kvalifikasjon.

Ventilatoren mä kun tilkobles strømuttak som er i henhold til gjeldende forskritter. Strømuttaket bør vaerelettigengelig.

Strømuttaket帽子ha egen beskytteseskrets.
Dersom strømuttaket sekslerer er tilgengelig etter installasjonen, ma man montere en tilgengelig strømbryter.

Fast installations:

Fast installasjon skal kun utfores av kvalisert og autorisert personale.

Monter en omnipolar bryter meden kontaktapning pa minst 3mm, inkluderten "sikkerhetsbryter".

Utskifting av ledningen må kun utføres av produsenten, av servicesenteret eller av kvalifisert og autorisert personale forå unngå eventuelle farer.

Elektriske data:

Apparatets tekniske data befindner seg pa etiketteninne i apparatetbak fettftiltrene.

Under reparasjon må man koble apparatet fra strømnettet.

Strømledningens lenghte: 1,30 m.

Ventilatoren er isamsvar med EMCdirektivene.

Denne ventilatorhetten er laget for veggmontering.

Merk! Ikke koble apparatet til elnettet ffor installasjonen er helt fullfort.

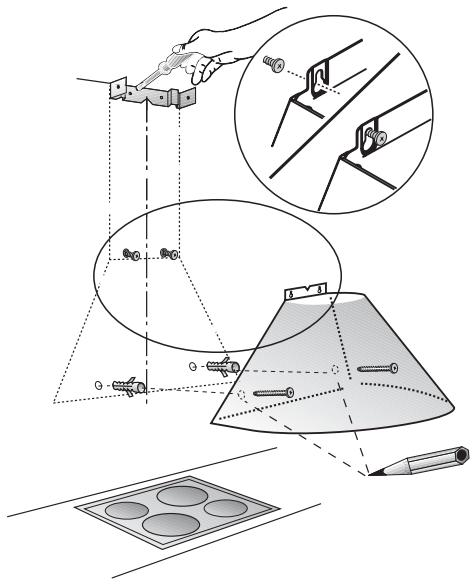

Lag 2 hull med boret (diameter 8 mm) til skorsteinenes festebøyle - bruk boylen som sjablon: dette brør festesær den øverste delen sik at indikatoren som er pátrykt på boylen sammenføyer seg med linjen som ble tegnet opp for ( se punkt 2). Sett pluggene inn i hullene på linje med veggen.

1. Skrutil festebøylen for skorsteinene.
2. For a gjore festingen av ventilatorhetten til veggen lettere, skru inn 2 skruer welt til disse ikke stär mer enn circa 5 mm ut.

1. Hekt ventilatorhetten på skruene som sitteri veggen og juster ventilatorhetten slick at den stär på rett linje.
2. Marker de to punktene for festet av den nedredelen.

Ta av ventilatorhetten og lag 2 hull med boret (diameter 8mm) i de markerte punktene. Sett 2 plugged inn i hullene, hekt ventilatorhetten på igjen og fest den definitivt med 2 skruer.

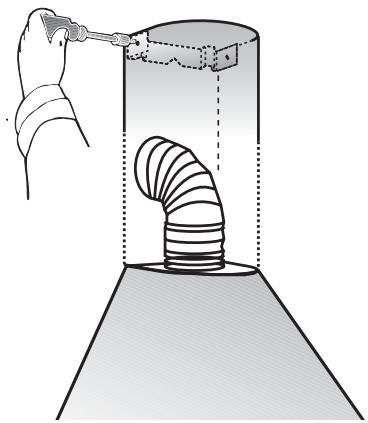

Installasjon

1. Kople til roret for luftevakuering.

2. Kople ventilatorhetten til el-nettet.

3. Modell rustfritt stål:

Ta av den beskyttende filmen av de to skorsteinene.

Unngå Å skade den delikate overflaten.

12.Fest den øvre skorsteinen på sidene av festebøylene med 2 korte skruer.
13. Sett den nedre skorsteinen på ventilatorhetten og juster skorsteinen.

For a forhindre eventuelle riper pa den ovre skorsteinen mens man skyver pa den nedre kan man dekke toppen av den nedre skorsteinen med hullsjablonen ell med annet beskyttelsesmateriaile.

1. tt fettfilteret på plass igjen (seBruksanvisning).
