Notice de montage: Remarques importantes Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l’environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l’appareil, rendez-le inutilisable. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d’emballage utilisés sont compatibles avec l’environnement et recyclables. Aidez-nous à éliminer l’emballage en respectant l’environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Cette hotte peut évacuer l’air à l’extérieur ou le recycler. Fixez toujours la hotte bien centrée audessus des foyers de la table de cuisson. La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Fig. 1 Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. Avant le montage Evacuation de l’air à l’extérieur

MIND. 95 396 MAX. 375

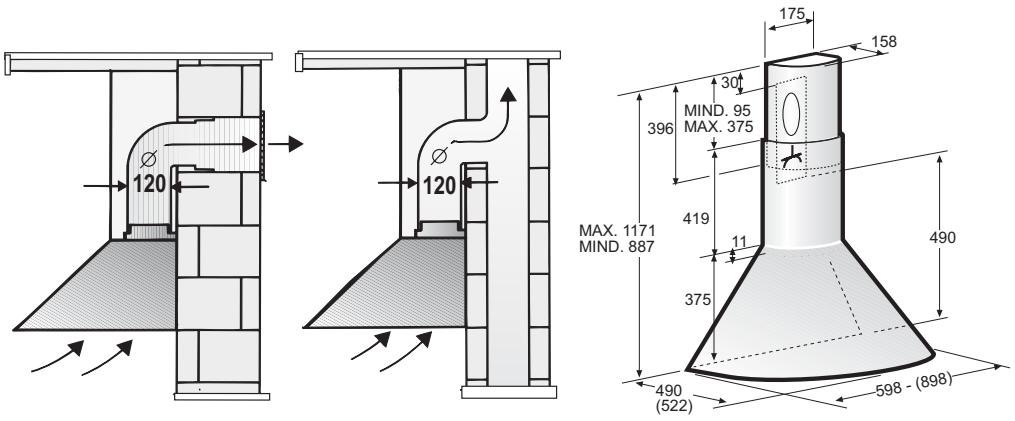

(522) L’air vicié est évacué vers le haut par un conduit d’aération ou directement à l’air libre par traversée du mur extérieur. Si la hotte évacue l’air à l’extérieur, incorporer un volet anti-refoulement dans la ventouse télescopique. Si l’appareil a été fourni sans volet anti refoulement, vous pouvez vous le procurer dans le commerce spécialisé. Si l’air vicié traverse le mur extérieur, utilisez une ventouse télescopique. Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que: ❑ Le conduit d’évacuation soit court et lisse. ❑ Il ait le moins possible de coudes. ❑ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. ❑ L’emploi de conduits d’air vicié longs, rugueux, formant de nombreux coudes ou d’un trop petit diamètre fait descendre le débit d’air en dessous du débit optimal, tout en accroissant le bruit d’aspiration. ❑ Conduits de section ronde: Nous recommandons des conduits au diamètre intérieur de 120 mm. 98)

598 - (8

❑ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 120 mm Ø = 113 cm2 de section. ❑ Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher. ❑ Si la hotte évacue l’air à l’extérieur, veillez à ce que l’apport d’air soit suffisant. Branchement du conduit d’évacuation Ø 120 mm: . ❑ Fixez le conduit d’évacuation directement sur l’orifice.

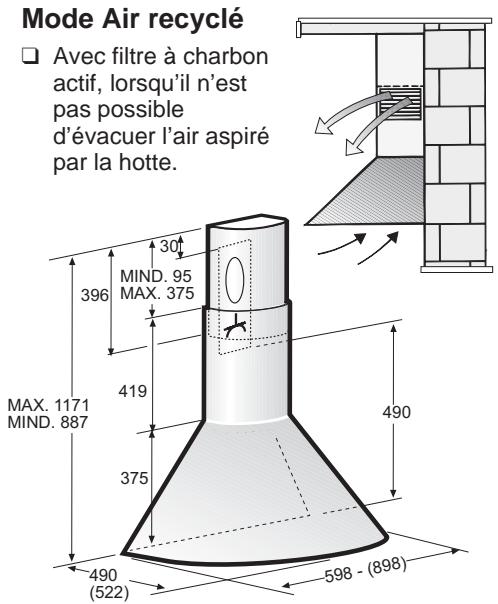

Avant le montage Branchement électrique Mode Air recyclé ❑ Avec filtre à charbon actif, lorsqu’il n’est pas possible d’évacuer l’air aspiré par la hotte.

MIND. 95 396 MAX. 375 MAX. 1171 MIND. 887

598 - (8

(522) Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d’utilisation. Préparation du mur ❑ Le mur doit être bien plat et vertical. ❑ Utilisez des chevilles pour assurer une retenue ferme. Poids en kg: Evacuation de l’air à l’extérieur Mode Air recyclé 60 cm 10,3 11,5 90 cm 13,2 14,4 Sous réserve de modifications constructives dans l’intérêt du progrès technique.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. Attention! La substitution du câble d’alimentation doit être effectuée par le service d’assistance technique autorisé de façon à prévenir tout risque. Raccorder la hotte uniquement à une prise conforme aux normes. La prise doit être placée dans une zone accessible. ❑ La prise doit être dotée de son propre circuit de protection. ❑ Si après l'installation la prise n'est plus accessible, il faut prévoir un dispositif d'interruption du circuit. Installation fixe: L'installation fixe peut être réalisée uniquement par une personne compétente et autorisée. Prévoir un interrupteur omnipolaire avec une ouverture des contacts de minimum 3 mm, ainsi qu'un disjoncteur. Le remplacement du câble doit être effectué uniquement par le producteur, par le centre d'assistance ou par une personne compétente et autorisée pour éviter d'éventuels dangers. Données électriques: Les données techniques de l'appareil se trouvent sur l'étiquette des caractéristiques à l'intérieur de l'appareil derrière les filtres antigraisses. En cas de réparation, débrancher la hotte du circuit électrique. Longueur du câble d'alimentation: 1,30 m. La hotte est conforme aux directives EMC. Encastrement Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine. Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage ne soit complètement terminé. Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

1. Retirez les filtres à graisse (voir le mode

d’emploi de la hotte). la cornière qui retiend les capots de cheminée – utiliser la cornière comme gabarit: il doit être positionné en proximité du plafond de façon à ce que l’indice sur la cornière coïncide avec la ligne tracée précédemment sur le mur (voir la séquence d’installation 2). Insérer les chevilles dans le mur.

5. Vissez la cornière qui retiend les capots

6. Les vis médianes sont d’accessoire pour

fixer la hotte; les visser jusqu’à 5 mm env.

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu’au bord inférieur de la hotte aspirante.

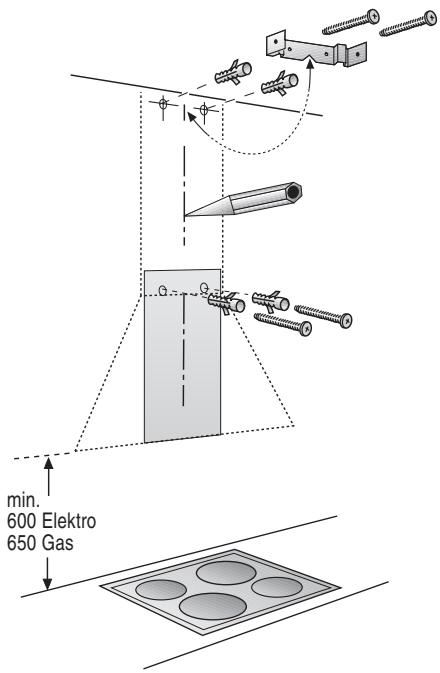

3. A l’aide du gabarit, marquez les positions

4. Exécuter 2 trous (8 mm de diamètre) pour

le fixage de la hotte. Exécuter 2 trous (8 mm de diamètre) pour

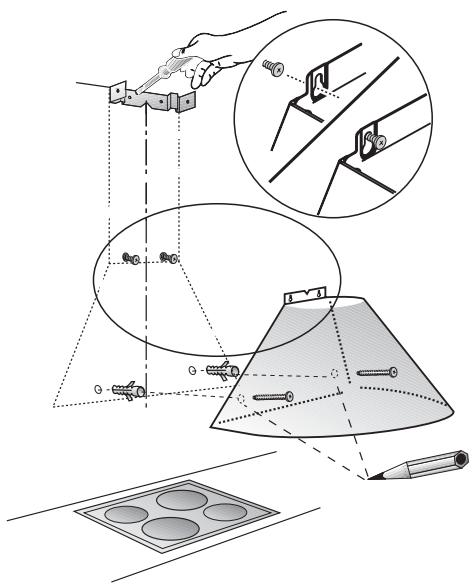

7. Accrocher la hotte aspirante par les vis,

ajuster la hotte aspirante en position.

8. Marquer 2 points de fixage inférieurs.

Retirer la hotte et faire 2 trous (8 mm de diamètre) aux endroits repérés. Insérer 2 chevilles, accrocher la hotte et fixez-la définitivement avec 2 vis.

9. Raccorder la hotte aux tuyaux.

10. Effectuer le branchement électrique de la

11. Version en acier inox:

Retirez la pellicule de plastique protégeant les deux capots en inox. Evitez d’endommager les surfaces fragiles.

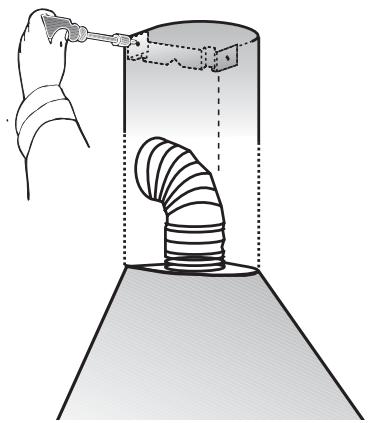

12. A l’aide de 2 vis courtes, visser le capot

supérieur de cheminée contre la cornière de retenue.

13. Poser le capot inférieur de cheminée sur

la hotte aspirante, alignez bien les capots entre eux et par rapport à la hotte. Evitez de rayer les capots en inox au moment de les monter. Utilisez par ex. le gabarit de montage pour protéger les arêtes du capot inférieur de cheminée.

14. Remettez les filtres à graisse en place

(voir le mode d’emploi de la hotte).
