DWA 061450/01 - INSTALLATION INSTRUCTIONS - Dunstabzugshaube BOSCH - Kostenlose Bedienungsanleitung

Marke	BOSCH
Modell	DWA 061450/01
Produkttyp	Wandhaube
Verfügbare Breiten	60 cm und 90 cm
Gewicht (60 cm – Abluft)	10,3 kg
Gewicht (60 cm – Umluft)	11,5 kg
Gewicht (90 cm – Abluft)	13,2 kg
Gewicht (90 cm – Umluft)	14,4 kg
Mindestsicherheitsabstand (Elektroherd)	60 cm
Mindestsicherheitsabstand (Gas- oder Mischherd)	65 cm
Durchmesser des Abluftrohrs	120 mm (rund)
Länge des Netzkabels	1,30 m
Stromversorgung	230 V ~ 50 Hz
Hauptfunktionen	Abluft oder Umluft mit Aktivkohlefilter (optional)
Filter	Waschbare Metallfettfilter
Mitgeliefertes Zubehör	Befestigungswinkel, Schrauben, Dübel, Montageschablone
Optional erhältliches Zubehör	Montageset für Umluft, Aktivkohlefilter
Installationsart	Wandmontage, einbaufertig
Material	Edelstahl (Abdeckungen)
Normenkonformität	WEEE-Richtlinie 2002/96/EG

Häufig gestellte Fragen - DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

Was ist die minimale Montagehöhe der Haube über dem Kochfeld?

Bei einem Elektroherd beträgt der Mindestabstand 60 cm. Bei einem Gas- oder Mischherd beträgt er 65 cm. Beachten Sie stets die Angaben des Herstellers des Kochfelds, falls diese höher sind.

Kann die Haube im Umluftbetrieb arbeiten?

Ja, sie kann im Umluftbetrieb mit einem Aktivkohlefilter (optionales Zubehör) arbeiten, wenn keine Abluft nach außen möglich ist.

Welcher Durchmesser des Abluftrohrs sollte verwendet werden?

Der empfohlene Durchmesser für das Abluftrohr beträgt 120 mm (rund). Flachkanäle müssen einen gleichwertigen Querschnitt von mindestens 113 cm² haben.

Wie reinigt man die Fettfilter?

Die Metallfettfilter sind waschbar. Sie können sie von Hand oder in der Spülmaschine reinigen. Stellen Sie sicher, dass sie vollständig trocken sind, bevor Sie sie wieder einsetzen.

Welche elektrischen Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Das Gerät muss an eine normgerechte Steckdose angeschlossen werden, die nach der Installation zugänglich ist. Bei festem Anschluss ist ein allpoliger Trennschalter mit einer Kontaktöffnungsweite von mindestens 3 mm vorzusehen.

Wie schwer ist die Haube bei einer Breite von 60 cm?

Im Abluftbetrieb beträgt das Gewicht 10,3 kg. Im Umluftbetrieb beträgt es 11,5 kg.

Muss ich eine Rückschlagklappe vorsehen?

Ja, wenn die Luft nach außen abgeführt wird, wird empfohlen, eine Rückschlagklappe im Teleskoprohr zu installieren, um Rückströmungen zu vermeiden.

Wie tauscht man das Netzkabel aus?

Der Austausch des Netzkabels darf nur durch den autorisierten Kundendienst oder eine qualifizierte Person erfolgen, um Gefahren zu vermeiden.

Wird die Haube mit Aktivkohlefilter geliefert?

Nein, der Aktivkohlefilter ist nicht im Lieferumfang enthalten. Sie können ihn separat als Zubehör für den Umluftbetrieb erwerben.

Wie ist das Gerät zu entsorgen?

Entsorgen Sie die Haube nicht mit dem Hausmüll. Gemäß der WEEE-Richtlinie bringen Sie sie zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

BEDIENUNGSANLEITUNG DWA 061450/01 - INSTALLATION INSTRUCTIONS BOSCH

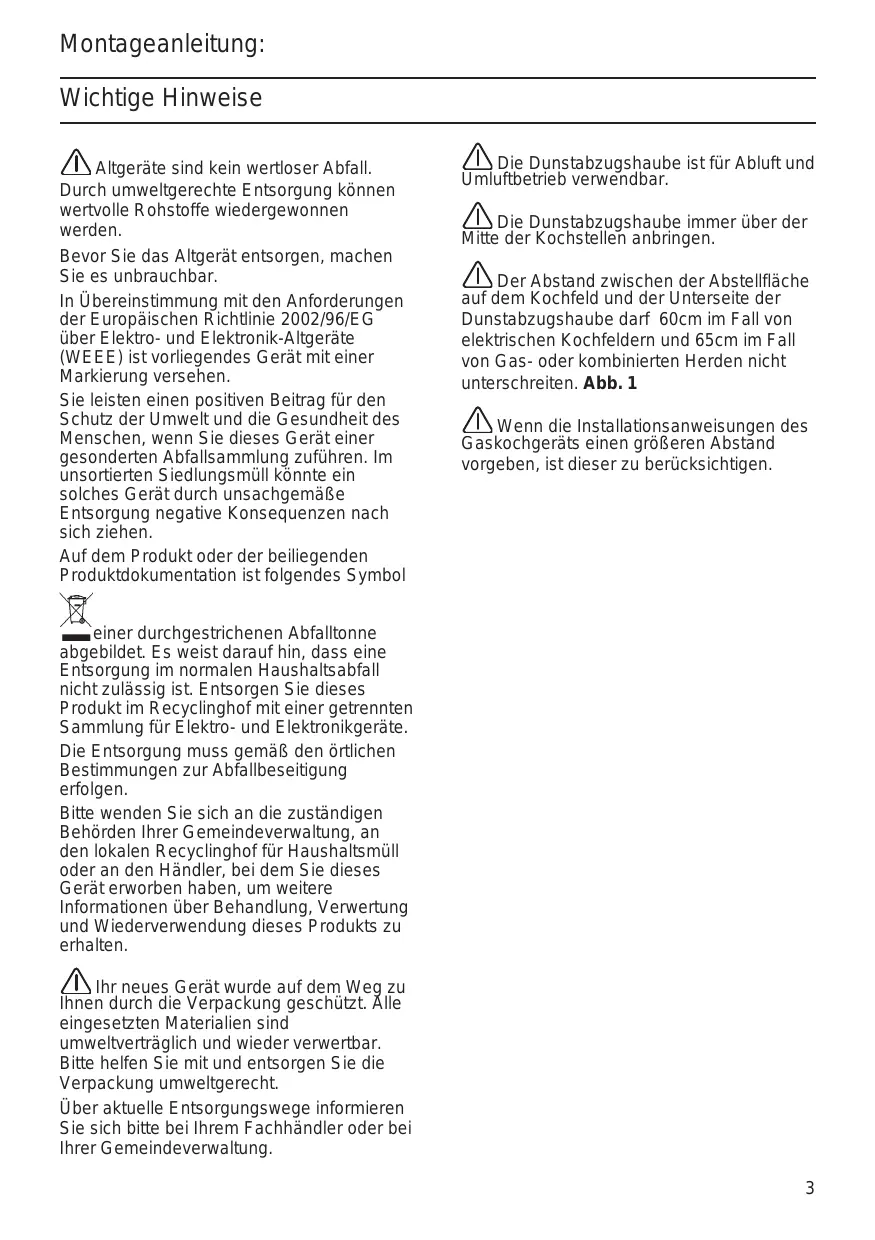

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdkumentation ist folgenden Symbol

deiner durchgestruchten Abfalltonne.

abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie ces干涉 Produkt im Recyclunghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diese Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrhem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben. Abb.1
Wenn die Installationsanweisungen des Gaskochgerats einen großeren Abstand vorgegeben, ist dieser zu berücksichtigten.

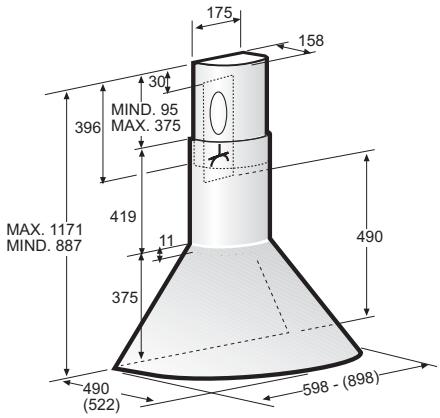

Abluftbetrieb

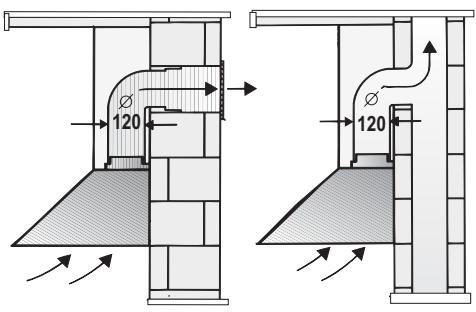

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Bei Abluftbetrieb sollen in der Mauerkastene eine Rückstauklappe eingebaut werden.

Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.
Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Rundrohre:

Wir empfehlen
Innendurchmesser 120 mm.

Flachkanäe mussen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollenne keine scharfen Umlenkungen haben.

0 120 mm ca. 113 cm²

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr 120 mm:

Abluftrohr direkt am Luftstutzen befestigen.

Vor der Montage

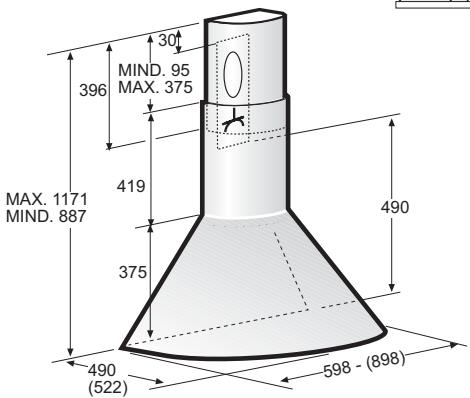

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern\ finden Sie am Ende dieser\ Gebrauchsanleitung.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Düb ist zu sorgen.

Gewicht in kg:

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Stromschlaggefahr!

das Gerät ist mit einem EU-Schuko-Stecker ausgestattet. Um die Schutzerdung in einer Dänemark-Steckdose sicherzustellen, muss das Gerät mit einem geeigneten Stecker-Adapter angeschlossen werden. Diese Adapter (zulässig bis max. 13 Ampere) ist über den Kundendienst (Ersatzteil-Nr. 616581) erhältlich.

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,itte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Die Dunstabzugshaubearf Nur an eine vorschrifsmäßiginstallierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose sollen über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zuganglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen.

Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen. Einbauen

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).

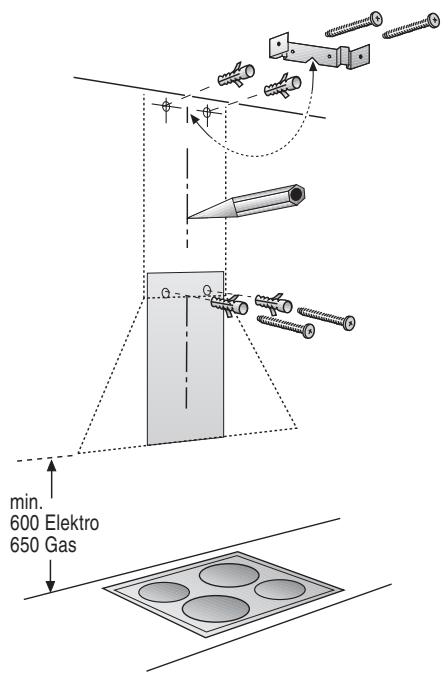

1. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.

2. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreifen.

3. Bohren Sie 2 LÖcher (Durchmesser 8 mm) für die Befestigung der Dunstabzugshaube. Bohren Sie 2 LÖcher (Durchmesser 8 mm) für den Haltewinkel für die Kaminverblendungen - benutzen Sie den Haltewinkel als Schablone: dieser muss nahe an der Decke angelegt werden, so, dass das Zeichen auf dem Haltewinkel mit der Linie, die vorher auf die Wand gezeichnet wurde, übereinstimmt (siehe hierzu auch die Montageanleitungen, Schritt 2). Stecken Sie die Dübel in die Wand.

4. 1 Haltewinkel für die Kaminverblendungen anschrauben.

5. Mittlere Schrauben als Montagehilfe fur Dunstabzugshaubenbefestigung bis auf ca. 5mm eindrehen.

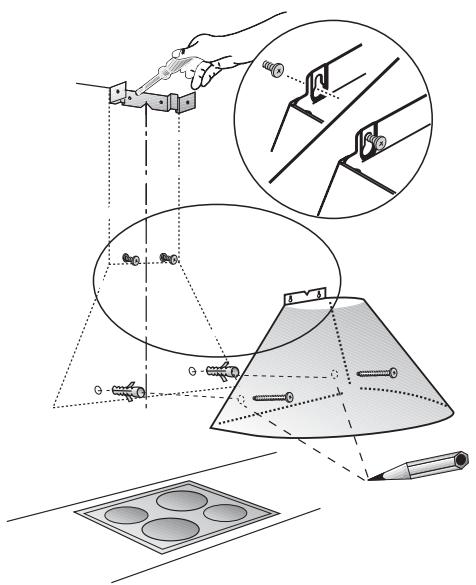

1. Dunstabzugshaube an den Schrauben einhängen, die Dunstabzugshaube auszurichten.

2. Markieren Sie 2 unter Befestigungspunkte. Entfernen Sie die Dunstabzugshaube und bohren Sie 2 Llicher (Durchmesser 8mm) an den vorher markierten Stellen. Stecken Sie 2 Düb in die Wand, hangen Sie die Dunstabzugshaube auf und befestigen Sie sie fest mit 2 Schrauben.

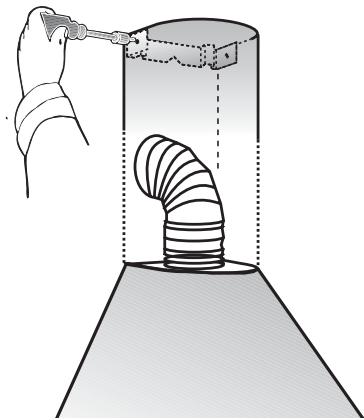

3. Rohrverbindung herstellen.

10.Elektrische Verbindung herstellen.

1. Bei Edelstahlausführung:

Schutzfolie an den beiden Kaminverblendungen abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

1. Die obere Kaminverblendung mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben.

2. Dieunte Kaminverblendung auf die Dunstabzugshaube aufsetzen, die Kaminverblendung auszurichten.

Vermeiden Sie Kratzer beim Aufschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblundung legen.

14.Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Important information

	Sugende Funktion	Filtrerende Funktion
60 cm	10,3	11,5
90 cm	13,2	14,4

Vi forbeholder os ret til at foretagefabricakionsaendringer i forbindelse medteknisk udvikling.

Elektrisk tilslutning

Starterset für Umluftbetrieb

Bosch-Infoteam (Mo. - Fr.: 8.00 - 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!

Online-Shop: www.bosch-eshop.com
