Ürün tipi	Duvara monte davlumbaz
Marka	Bosch
Model	DWW076651
Genişlik	60 cm
Ağırlık (tahliye/devridaim)	20,3 kg / 22,4 kg
Elektrik beslemesi	220-240 V, 50 Hz, 10 A sigorta
Motor gücü	150 W (tahmini)
Aydınlatma	2 x halojen 12 V, maks. 20 W, G4 duy
Çalışma modları	Dışarıya hava tahliyesi veya (aktif karbon filtre ile) devridaim havası
Hız kademeleri	3 hız + yoğun (10 dakika sonra otomatik dönüş)
Özel fonksiyonlar	Çalışma takibi (10 dk), dimmerli aydınlatma, filtre doygunluk göstergeleri
Yağ filtreleri	Metalik, bulaşık makinesinde yıkanabilir
Aktif karbon filtre	İsteğe bağlı, değiştirilebilir

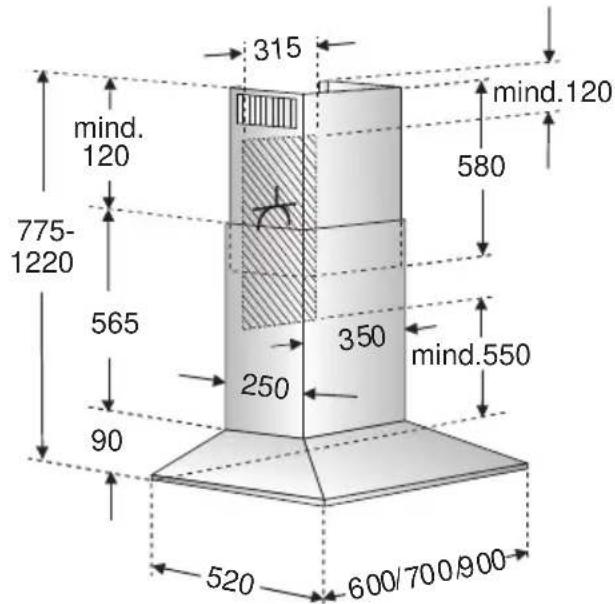

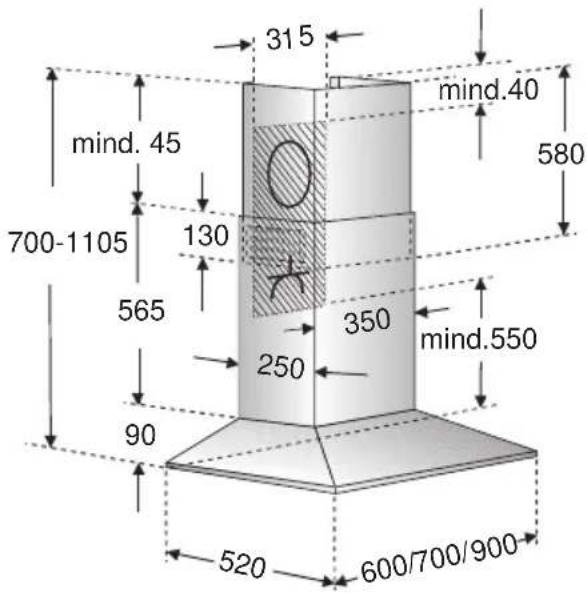

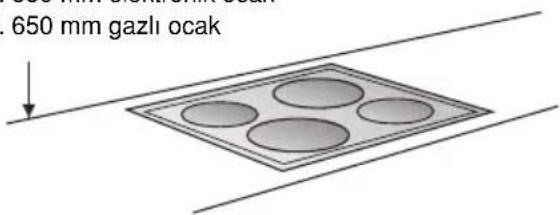

Min. mesafe (elektrikli ocak)	550 mm
Min. mesafe (gazlı ocak)	650 mm
Tahliye borusu çapı	150 mm (redüktör ile 120 mm)
Özel aksesuarlar	Devridaim kiti, yedek filtreler (60 cm için ref. DHZ 6054)
Temizlik	Paslanmaz çelik yüzeyler: özel ürün; tuşlar: sabunlu su; aşındırıcı ürünler kullanmayın
Güvenlik	Yağ filtresi olmadan asla kullanmayın; davlumbazın altında alevlendirme yapmayın; mesafelere uyun
Garanti & Servis	Bosch satış sonrası servisi; E ve FD numaraları tip etiketinde

Sık sorulan sorular - DWW076651 BOSCH

Davlumbaz ile elektrikli veya gazlı ocak arasındaki minimum mesafe nedir?

Elektrikli ocak için minimum mesafe 550 mm'dir. Gazlı ocak için ise 650 mm'dir. Yangın riskini önlemek için bu mesafelere kesinlikle uyun.

Metalik yağ filtreleri nasıl temizlenir?

Yağ filtreleri bulaşık makinesinde yıkanabilir. Ayrıca sıcak su ve bulaşık deterjanı ile bekletip fırçalayıp durulayabilirsiniz. Çok yağlıysa filtreleri bulaşıklarla birlikte yıkamayın.

Aktif karbon filtre nasıl değiştirilir?

Önce yağ filtrelerini çıkarın. Aktif karbon filtrenin tırnaklarına basarak aşağı doğru çekin. Yeni filtreyi yerine oturtarak takın. Yağ filtrelerini geri takın. Değişimden sonra doygunluk göstergesini kapatmak için 0 tuşuna basın.

Halojen ampul nasıl değiştirilir?

Elektrik beslemesini kesin. Ampul halkasını çıkarmak için bir tornavida kullanın. 12 V, maks. 20 W, G4 duy halojen ampul ile değiştirin. Yağ lekesi bırakmamak için ampulü temiz bir bezle tutun. Halkayı tekrar takın.

Çalışma takibi fonksiyonu nasıl etkinleştirilir?

→! tuşuna basın. Fan ayarlanan hızda 10 dakika daha döner, ardından otomatik olarak kapanır. Bu süre boyunca ekranda bir nokta yanıp söner.

Tuşlar yanıt vermezse ne yapmalı?

Davlumbazı yaklaşık bir dakika elektrikten çekin, ardından tekrar takın. Bu elektroniği sıfırlar. Sorun devam ederse satış sonrası servise başvurun.

Devridaim modu için doygunluk göstergesi nasıl ayarlanır?

Davlumbaz tahliye modunda teslim edilir. Devridaim moduna geçmek için 0 tuşuna basılı tutun, ardından sembol yanana kadar + tuşuna basın. Bırakın. Gösterge artık karbon filtreye uygun olacaktır.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, asla. Yağ filtresi olmadan kullanım yangın riski oluşturur ve davlumbaza zarar verir. Filtreler her zaman takılı olmalıdır.

Tuş ses sinyali nasıl kapatılır?

0 ve + tuşlarına aynı anda yaklaşık 3 saniye basın. Bir ses sinyali devre dışı bırakmayı onaylar. Tekrar etkinleştirmek için işlemi tekrarlayın.

Hangi tahliye boruları kullanılmalı?

Tercihen 150 mm çapında, pürüzsüz ve mümkün olduğunca az dirsekli bir boru kullanın. 120 mm çap, redüktör ile kabul edilebilir. Çok uzun veya çok dar borular performansı düşürür ve sesi artırır.

KULLANIM KILAVUZU DWW076651 BOSCH

tr Kullanma ve montaj kılavuzu

İşletme türleri

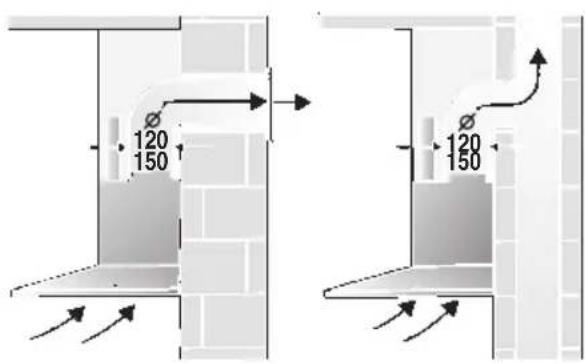

Hava çıkış modu:

□ Aspiratörün fanı, mutfaktaki havayı emer ve yağ filtresinden geçirerek dışarıya atar.
□ Yağ filtresi, mutfak havasındaki yağlı maddeleri tutar.
□ Mutfak yağ ve kokudan hemen hemen tamamen arındırılmış olur.

Aspiratörün hava çıkış modunda kullanılması ve aynı zamanda bacaya bağlı yakma işlemi (örn. havagazı, akaryakıt veya kömür sobaları, daimi sıcak su cihazları, sıcak su hazırlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarının yanması için ihtiyacı olan yeterli hava girişi olması sağlanmalıdır.

İlgili soba veya cihazın kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmazsa, tehlikesiz bir işletme mümkün olur.

İşletme türleri

Örn. kapılardaki, pencerelerdeki kapatılamayan delikler ve hava giriş/çıkış duvar bağlantıları veya karşılıklı kilit sistemleri gibi başka teknik önlemler veya benzeri donanımlar sayesinde yeni yanma havası girişi sağlanırsa, söz konusu tehlikeli işletme elde edilebilir.

Yeterince hava girişi sağlanmazsa, geri emilen yanma gazlarından dolayı zehirlenme tehlikesi söz konusudur.

Bir hava giriş/çıkış duvar bağlantısı tek başına sınır değere uyulmasına yetmez.

Not: Değerlendirmede daima evin tüm havalandırması dikkate alınmalıdır. Örn. ocak ve gaz ocakları gibi ocakların kullanılmasında bu kural uygulanmaz.

Eğer aspiratör dolaşımlı hava modunda (aktif karbon filtresi ile) kullanılırsa, herhangi bir sınırlama olmadan işletme mümkündür.

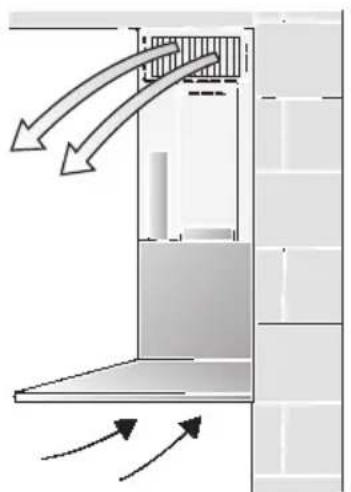

Dolaşimli hava modu:

□ Bu işlem için bir aktif karbon filtresi takılmalıdır (bkz. filtre ve bakım).
⚠️ Komple montaj setini ve yedek filtreyi yetkili satıcıdan alabilirsiniz. İlgili aksesuar numaralarını bu kullanma talimatının sonunda bulabilirsiniz.
□ Aspiratörün fanı, mutfaktaki havayı emer, yağ ve aktif karbon filtresinden geçirir ve temizlenmiş şekilde dışarıya atar.
□ Yağ filtresi, mutfak havasındaki yağlı maddeleri tutar.
□ Aktif karbon filtresi koku maddelerini tutar.

⚠️ Eğer aspiratöre aktif karbon filtresi takılmazsa, mutfak buhar ve dumanındaki kokuya sebep olan maddelerinin tutulması mümkün değildir.

Önemli bilgiler:

□ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

□ Bu aspiratör genel güvenlik yönetmeliklerine uygundur.

Muhtemel onarımlar sadece yetkili elemanlar tarafından yapılmalıdır.

Gerektiği gibi yapılmayan onarımlar, kullanıcı için önemli tehlikelere sebep olabilir.

⚠️ Cihaz hasarlı ise, çalıştırmayınız.

⚠️ Cihazın bağlantısı ve işletmeye alınması sadece yetkili bir eleman tarafından yapılmalıdır.

⚠️ Eğer bu cihazın bağlantı hattı zarar görürse, herhangi bir tehlike oluşmasını önlemek için, bu hat cihaz üreticisi veya yetkili servis tarafından ya da aynı yetki ve olanaklara sahip başka bir uzman eleman tarafından değiştirilmelidir.

⚠️ Cihazın ambalaj malzemesi gerektiği şekilde giderilmelidir (montaj talimatına bakınız).

⚠ Bu aspiratör ticari kullanım için değil, evde kullanılmak için üretilmiştir.

⚠ Aspiratörü ancak lambaları (ampulleri) takılı şekilde çalıştırınız.

⚠️ Bozuk ampuller, çalışır durumdaki diğer ampullerin aşırı yüklenmesinin önlenmesi için derhal değiştirilmelidir.

⚠ Aspiratör hiçbir zaman yağ filtresi olmadan çalıştırılmamalıdır.

⚠️ Aşırı ısınan katı veya sıvı yağlar çok çabuk alevlenebilir.

Bunun için, örn. patates kızartması gibi katı ve sıvı yağlar ile besin hazırlarken ocağın başından ayrılmayınız.

⚠ Aspiratörün altında alevlenen besinler hazırlamayınız.

Yükselen alevlerden dolayı yağ filtresinin yanma tehlikesi söz konusudur.

☐ Yeni cihazı kullanmadan önce, lütfen kullanma talimatını itinayla okuyunuz. Kullanma talimatında kendi güvenliğiniz, cihazın kullanımı ve bakımı ile ilgili önemli bilgiler bulunmaktadır.

□ Kullanma ve montaj talimatını, cihazı sonradan başka birine vereceğiniz veya satacağınız zaman yeni sahibine vermek üzere itinayla saklayınız.

Ocakların üzerinde daima uygun kaplar olmalıdır.

Aspiratörün katı yakıt maddesi (kömür, odun ve benzeri) yakılan ocak veya sobalar üzerinde kullanılmasına sadece belli durumlarda izin verilir (montaj talimatına bakınız).

Gaz bekleri / Gazlı ocaklar

Gaz beklerinin hepsini uzun bir süre (azam. 15 dakika) aynı anda en yüksek ısı ayarı ile çalıştırmayınız, aksi halde, cihazın dış yüzeyine dokunuluca yanma tehlikesi söz konusudur ya da aspiratör zarar görebilir. Aspiratörün bir gaz ocağı üzerine kurulup çalıştırılması halinde, eğer üç veya daha fazla gaz ocağı aynı anda açılırsa, aspiratör azami güç kademesinde çalıştırılmalıdır.

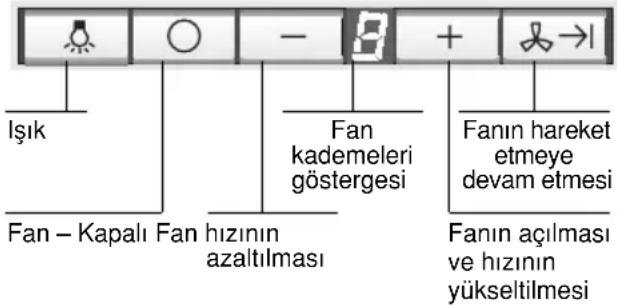

Aspiratörün kullanımı

⚠️ Mutfaktaki kötü hava en etkili şu şekilde giderilir:

□ Aspiratör pişirme işlemine başlanılırken açılmalıdır.
□ Aspiratör ancak pişirme işlemi sona erdikten birkaç dakika sonra kapatılmalıdır.

Sinyal sesi:

□ Bir tuşa basıldığı zaman, bunun tasdiki olarak bir sinyal sesi duyulur.

Sinyal sesinin kapatılması:

☐ 0 ve + tuşuna, yaklaşık 3 saniye sonra bir sinyal sesi duyuluncaya kadar, aynı anda basınız.

Sinyal sesinin açılması:

□ İşlemi tekrarlayınız.

Fanın açılması:

□ + tuşuna basıniz.

İstenilen fan kademesinin ayarlanması:

□ + tuşuna basıniz.
Fan bir kademe hızlanır.
□ – tuşuna basıniz.
Fan bir kademe yavaşlar.

Fanın kapatılması:

□ 0 tuşuna basıniz.
Kısa süre sonra gösterge ☐ söner. Veya:

□ Fan kapanıncaya kadar, – tuşuna arka arkaya basınız. Kısa süre sonra gösterge ☐ söner.

Yoğun kademesi:

Yoğun kademesi üzerinden, azami randıman elde edilir. Bu randımana kısa süre ihtiyaç vardır.

☐ Gösterge P yanıncaya kadar, + tuşuna arka arkaya basıniz.
☐ Yoğun kademesi elden kapatılmazsa, fan 10 dakika sonra kendiliğinden ↗ kademesine geçer.

Fanın hareket etmeye devam etmesi:

□ tuşuna basıniz.

Fan 10 dakika boyunca ^1 kademesinde çalışır ve bu esnada göstergede bir nokta yanıp söner.

Ardından fan kendiliğinden kapanır.

Aydınlatma:

□ Açıp kapatmak için, kısa bir süre ş tuşuna basınız.
□ Fan kapalı olsa da, aydınlatma her zaman kullanılabilir.
□ Parlaklığın ayarlanması: İstediğiniz parlaklık elde edilinceye kadar, ⚙ tuşunu basılı tutunuz.

Aydınlatmanın otomatik açılması, örn. bir zaman ayar saati üzerinden:

□ Fan ve aydınlatma kapatılmış olmalıdır.

Açılması:

Aynı anda – ve →İtuşuna basıniz.

□ Yaklaşık 3 saniye sonra tasdik olarak aydınlatma açılır.

Kapatılması:

İşlemi açık aydınlatmada tekrarlayınız.

□ Yaklaşık 3 saniye sonra tasdik olarak aydınlatma kapanır.

Filtre ve bakımı

Yağ filtresi:

Mutfak havasındaki yağlı maddeleri ayırmak için metal yağ filtreleri kullanılmıştır.

Filtre tabakaları yanmayan metalden ibarettir.

Dikkat:

Filtre yağlı madde artıkları ile doldukça, alevlenme tehlikesi artar ve aspiratörün işlevi etkilenebilir.

Önemli:

Metal yağ filtresi zamanında temizlenerek, kızgın yağda kızartma veya normal kızartma işleminde söz konusu olan ısı yiğılması sonucunda söz konusu olabilecek yangın tehlikesi önlenir.

Doyum göstergesi:

Yağ filtresinin doyuma ermesi durumunda, fan kapatıldıktan sonra 10 saniye boyunca bir sinyal duyulur ve gösterge = yanar. Yağ filtresi en geç bu konumda temizlenmelidir.

Metalik yağ filtresinin temizlenmesi:

□ Temizleme işlemi bulaşık makinesinde yapılabilir. Bu esnada hafif bir renk değişmesi söz konusu olabilir.

Önemli:

Aşırı doyuma ermiş metalik yağ filtreleri bulaşıklar ile birlikte temizlenmemelidir.

□ Elden temizleme durumunda, yağ filtresi sıcak bulaşık deterjanlı su içinde yumuşatılmalıdır.

Ardından fırçalanmalı, iyice durulanmalı ve suyunun akması beklenmelidir.

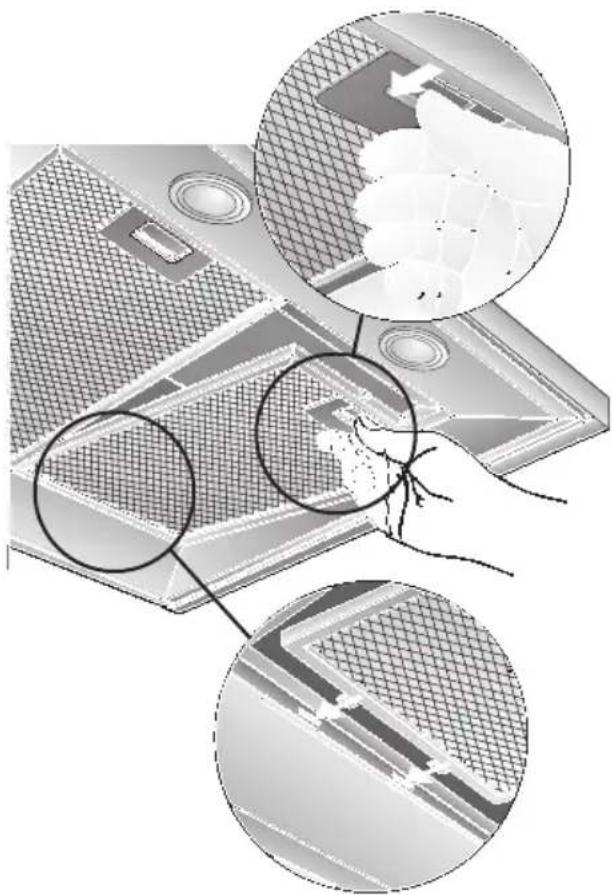

Metalik yağ filtresinin sökülmesi ve takılması:

Dikkat: Halojen lambalar kapatılmış ve soğumuş olmalıdır.

1. Yağ filtrelerindeki kilidi ok yönüne doğru içeri bastırınız ve yağ filtresini açınız.

1. Yağ filtresini temizleyiniz.

2. Temizlenmiş yağ filtresini tekrar yerine takınız.

3. Göstergeyi = siliniz.

□ 0 tuşuna basıniz.

Filtre ve bakımı

Aktif karbon filtresi:

Dolaşımlı hava modunda koku maddelerinin tutulması için kullanılır.

Dikkat:

Filtre yağlı madde artıkları ile doldukça, alevlenme tehlikesi artar ve aspiratörün işlevi etkilenebilir.

Önemli:

Aktif karbon filtresi zamanında temizlene- rek, kızgın yağda kızartma veya normal kızartma işleminde söz konusu olan ısı yığılması sonucunda söz konusu olabilecek yangın tehlikesi önlenir.

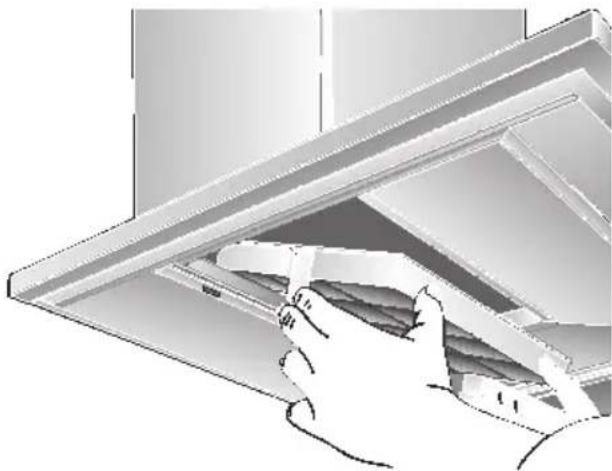

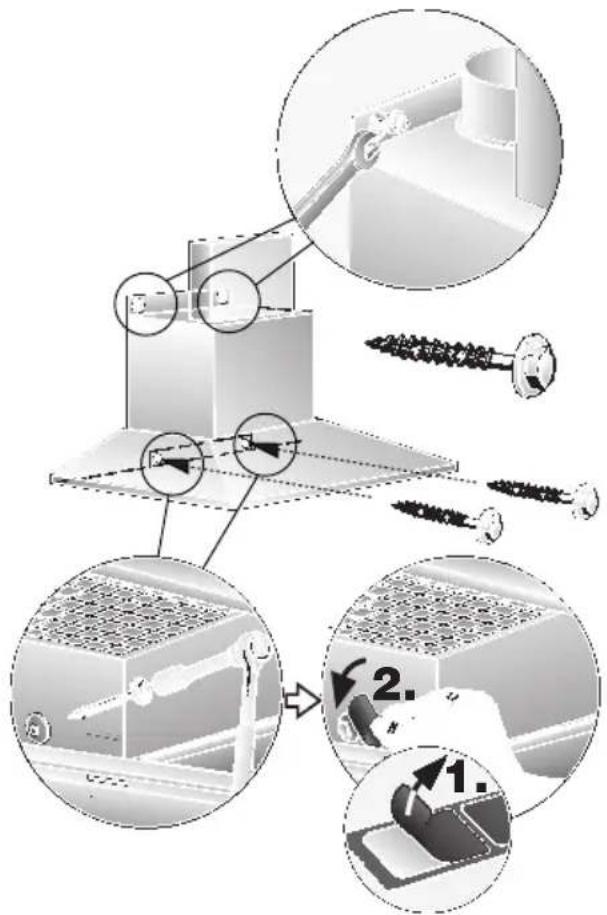

Takılması:

Dikkat: Halojen lambalar kapatılmış ve soğumuş olmalıdır.

1. Yağ filtresini söküp çıkarınız (metalik yağ filtresinin sökülmesi ve takılması bölümüne bakınız).
2. Aktif karbon filtresini takınız.

1. Dilleri her iki tarafta yerine oturtunuz.
2. Yağ filtresini takınız (metalik yağ filtresinin sökülmesi ve takılması bölümüne bakınız).
3. Göstergeyi siliniz. □ 0 tuşuna basıniz.

Doyum göstergesi:

Aktif karbon filtresinin doyuma ermesi durumunda, fan kapatıldıktan sonra 10 saniye boyunca bir sinyal duyulur ve gösterge L yanar. Aktif karbon filtresi en geç bu konumda değiştirilmelidir.

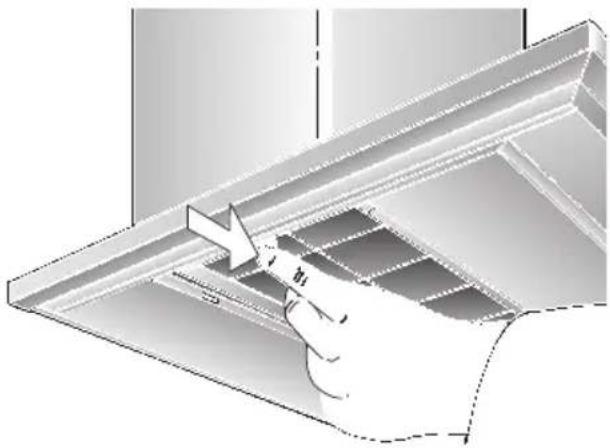

Sökülmesi:

Dikkat: Halojen lambalar kapatılmış ve soğumuş olmalıdır.

1. Yağ filtresini söküp çıkarınız.
2. Dilleri her iki tarafta içe doğru bastırınız ve aktif karbon filtresini aşağıya doğru çıkarınız.

1. Yağ filtresini takınız.

Aktif karbon filtresinin değiştirilmesi:

□ Aktif karbon filtresini yetkili satıcılarda bulabilirsiniz (özel aksesuar olarak).
□ Sadece orijinal filtre kullanınız. Böylelikle işlevin en iyi şekilde olması sağlanmış olur.

Eski aktif karbon filtresinin giderilmesi:

□ Aktif karbon filtresi zararld maddeler içermez. Örn. numral çöp ile birlikte giderilebilir.

Temizlenmesi ve bakımı

Elektrik fişini çekip prizden çıkararak veya ilgili sigortayı kapatarak, aspiratörün elektriğini kesiniz.

□ Yağ filtrelerini temizlerken, ulaşılabilen mahfaza parçalarındaki yağ tortularını temizleyiniz. Böylelikle yangın tehlikesi önlenmiş olur ve işlevin en iyi şekilde kalması sağlanır.
□ Aspiratörü temizlemek için sıcak deterjanlı su veya keskin olmayan bir pencere temizleme maddesi kullanınız.
□ Kurumuş pislikleri kazıyıp çıkarmayınız, nemli bir bez ile yumuşatınız.
☐ Ovalama gerektiren madde veya çizebilecek süngerler kullanmayınız.
□ Bilgi: Plastik yüzeyler için alkol (ispirto) kullanmayınız; mat yüzeyler oluşmasına sebep olabilir.
Dikkat! Mutfağı yeterince havalandırınız, açık ateş olmamasına dikkat ediniz.

⚠ Kumanda tuşlarını sadece keskin olmayan bir deterjanlı su ve yumuşak nemli bir bez ile temizleyiniz. Kumanda tuşları için paslanmaz çelik temizleme maddesi kullanmayınız.

Paslanmaz çelik yüzeyler:

□ Keskin olmayan, ovalama gerektirmeyen bir paslanmaz çelik temizleme maddesi kullanınız.
□ Sadece taşlama izleri yönünde temizleyiniz.

⚠ Paslanmaz çelik yüzeyleri, çizebilecek süngerler ve kum, soda, asit veya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz.

Alüminyum, boyalı ve plastik yüzeyler:

□ Yumuşak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullanınız.
□ Kuru bez kullanmayınız.
□ Keskin olmayan bir pencere temizleme maddesi kullanınız.
□ Tesirli, asit veya lavga ihtiva eden temizleme maddeleri kullanmayınız.
☐ Ovalama gerektiren maddeler kullanmayınız.

Ampullerin değiştirilmesi

1. Aspiratörü kapatınız ve elektrik fişini çekip prizden çıkararak veya ilgili sigortayı kapatarak, aspiratörün elektriğini kesiniz.
   ⚠ Halojen ampuller çalıştığı zaman çok ısınır. Kapatıldıktan sonra da belli bir süre sıcak kaldığı için, dokunulunca yanma tehlikesi söz konusudur.
2. Lamba bileziğini bir tornavida veya benzeri bir alet ile çıkarınız.

1. Halojen ampulü değiştiriniz (normal bir halojen ampul, 12 Volt, azm. 20 Watt, soket G4).

Dikkat: Soket vidalı değil, geçmelidir. Ampulü tutmak için temiz bir bez kullanınız.

1. Lamba bileziğini tekrar yerine takınız.
2. Elektrik fişini prize takarak veya sigortayı açarak, elektrik beslemesini yeniden sağlayınız.

Bilgi: Aydınlatma çalışmazsa, ampullerin yerlerine doğru takılıp takılmadığını kontrol ediniz.

Doyum göstergesinin ayarlanması

İşletme modunun (atık hava / dolaşımlı hava modu) değiştirilmesi gerekli olacak olursa, filtrelerin de doyum göstergesi gerektiği şekilde değiştirilmelidir (montaj kılavuzuna bakınız).

Arızalar

Göstergede bir veya görünürse:

□ "Filtre ve bakımı" bölümüne bakınız.

Aspiratör kumanda edilemiyorsa:

□ Aspiratörün elektrik fişini prizden çekip çıkararak veya sigortasını kapatarak, aspiratörün elektrik beslemesini kapatınız. Sonra yeniden çalıştırınız.

Herhangi bir sorunuz varsa veya bir arıza durumunda, yetkili servisi arayınız.

(Yetkili servis merkezleri listesine bakınız).

Yetkili servisi arayınca şu bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukarıdaki kutu içine yazınız. Numaralar, yağ filtresi çıkarıldıktan sonra aspiratörün iç kısmındaki tip levhası veya tip etiketi üzerindedir.

Önemli bilgiler

⚠️ Eski cihazlar değersiz çöp değildir. Çevre dostu giderme yöntemi ile değerli hammaddeler tekrar kazanılabilir. Eski cihazı gidermeden önce, eski cihazı kullanılamaz hale gitiriniz.

⚠️ Yeni cihazınız size sevk edilirken ambalajı sayesinde korunmuştur. Kullanılmış olan tüm malzemeler çevreye zarar vermeyen türdendir ve tekrar değerlendirilebilir. Lütfen siz de yardımcı olup, ambalajın çevreyi kirletmeyecek şekilde giderilmesini sağlayınız.

Güncel giderme yolları hakkında bilgi almak için lütfen yetkili satıcınıza veya belediye idarenize başvurunuz.

⚠ Aspiratör atık hava ve dolaşımlı hava modu için kullanılabilir.

⚠ Aspiratörü daima ocağı ortalayarak monte ediniz.

⚠️ Elektrikli ocak ile aspiratörün alt kenarı arasındaki asgari mesafe 550 mm, Res. 1.

⚠️ Yangın tehlikesi (örn. uçuşan kıvılcım) söz konusu olan, katı yanıcı madde kullanılan ocak veya sobalar üzerinde aspiratör ancak ilgili ocak veya soba üzerinde kapalı ve sökülemeyen bir kapak olması ve yerel yönetmeliklere uyulması şartı ile kullanılabilir. Bu sınırlama gaz bekleri ve gaz ocakları için geçerli değildir.

⚠ Aspiratör ile ocak arasındaki mesafe ne kadar az olursa, yükselen su buharından dolayı aspiratörün alt tarafından su damlacıkları oluşma ihtimali de o kadar fazladır.

Gaz bekli cihazlar için ek bilgiler:

⚠ Gazlı ocakların montajında yerel kanuni yönetmeliklere (örn. Almanya'da: Gaz kurulumu teknik kuralları TRG!) dikkat edilmelidir.

⚠️ Geçerli olan ilgili montaj kurallarına ve gazlı cihaz üreticisinin montaj bilgilerine dikkat edilmelidir.

⚠ Aspiratörün kurulacağı yerde sadece bir tarafta bir yüksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmalıdır.

Gazlı ocaklarda, ocağın tencere konulan ızgarasının üst kenarı ile aspiratörün alt kenarı arasındaki asgari mesafe: 650 mm, Res. 1.

Emniyet teknigi belgesi VDE kontrol ve sertifika enstitüsü tarafından tanzim edilir: VDE Prüf- und Zertifizierungsinstitut Merianstrasse 28 D-63069 Offenbach Tel. [phone]

Montajdan önce

Atık hava modu

Atık hava bir havalandırma bacası üzerinden yukarıya veya doğrudan dışarıya açık alana atılır.

Atık hava ne devrede olan bir duman veya atık gaz bacasına, ne de ocak veya soba kurulmuş olan yerlerin hava çıkışına yarayan bir bacaya aktarılmamalıdır.

Atık havanın dışarı çıkış sağlayan bir sisteme iletilmesinde resmi ve yasal yönetmeliklere (örn. eyalet bina yönetmeliği) dikkat edilmelidir.

Havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması için, yetkili baca kontrol ustanının izni gereklidir.

Aspiratörün hava çıkış modunda kullanılması ve aynı zamanda bacaya bağlı yakma işlemi (örn. havagazı, akaryakıt veya kömür sobaları, daimi sıcak su cihazları, sıcak su hazırlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarının yanması için ihtiyacı olan yeterli hava girişi olması sağlanmalıdır.

İlgili soba veya cihazın kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmazsa, tehlikesiz bir işletme mümkün olur.

Örn. kapılardaki, pencerelerdeki kapatılamayan delikler ve hava giriş/çıkış duvar bağlantıları veya karşılıklı kilit sistemleri gibi başka teknik önlemler veya benzeri donanımlar sayesinde yeni yanma havası girişi sağlanırsa, söz konusu tehlikeli işletme elde edilebilir.

Yeterince hava girişi sağlanmazsa, geri emilen yanma gazlarından dolayı zehirlenme tehlikesi söz konusudur.

Bir hava giriş/çıkış duvar bağlantısı tek başına sınır değere uyulmasına yetmez. Not: Değerlendirmede daima evin tüm havalandırması dikkate alınmalıdır. Örn. ocak ve gaz ocakları gibi ocakların kullanılmasında bu kural uygulanmaz.

Eğer aspiratör dolaşımlı hava modunda (aktif karbon filtresi ile) kullanılırsa, herhangi bir sınırlama olmadan işletme mümkündür.

Atık hava dış duvar üzerinden dışarı aktarılıyorsa, bir teleskop duvar kutusu kullanılmalıdır.

Montajdan önce

Aspiratörün en yüksek randımanı için:

□ Kısa, düzgün yüzeyli atık hava borusu.
□ Mümkün olduğu kadar az boru dirseği.
□ Mümkün olduğu kadar büyük boru çapı ve büyük boru dirsekleri.

Uzun, kaba yüzeyli atık hava boruları, çok miktarda boru dirseği veya küçük boru çapı kullanılırsa, en yüksek randımandan sapma ve aynı zamanda daha fazla ses, yani gürültü söz konusu olur.

□ Yuvarlak borular:

İç çap olarak 150 mm tavsiye ediyoruz, fakat asg. 120 mm olmalıdır.

☐ Yassi kanalların, yuvarlak borulara eşdeğerde bir iç kesite sahip olması gerekir.

Keskin veya dik açılı dönmün noktaları olmamalıdır.

□ Bildirilen değerlerden sapan boru
çaplarında: Sızdırmaz şeritler kullanılmalıdır.
□ Atık hava modunda, yeterince temiz hava girmesi sağlanmalıdır.

Dolaşimli hava modu

☐ Eğer atık hava modu mümkün değilse, aktif karbon filtresi ile.

⚠️ Komple montaj setini yetkili satıcıdan

alabilirsiniz. İlgili aksesuar numaralarını bu kullanma talimatının sonunda bulabilirsiniz.

∅ 150 mm çapa sahip atık hava borusunun bağlanması:

□ Atık hava borusu doğrudan hava borusu ağzına sabitlenmelidir.

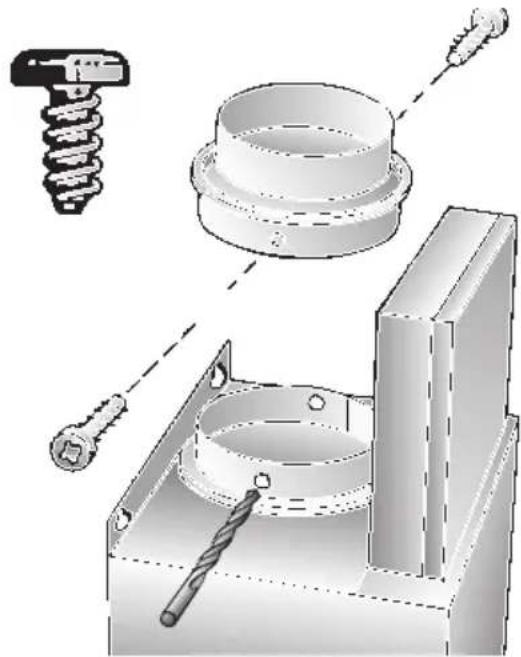

∅ 120 mm çapa sahip atık hava borusunun bağlanması:

□ Çap küçültme parçasını hava ağzına takınız, 3 mm çapında 2 delik açınız ve parçayı vidalayarak sabitleyiniz.

□ Atık hava borusunu çap küçültme parçasına sabitleyiniz.

Montajdan önce

Duvarın hazırlanması

□ Duvar düzgün ve dik olmalıdır.
□ Dübellerin sağlam oturması sağlanmalıdır.

kg türünden ağırlık:

	Atık hava Dolaşımlı hava
	20,260 cm 22,4
	21,570 cm 23,7
	23,290 cm 25,4

Teknik geliştirmeler çerçevesinde tasarım değişiklikleri yapma hakkı saklıdır.

Atık hava – dolaşımlı hava modunun değiştirilmesi

Elektronik kumandanın dolaşımlı hava moduna alınması:

□ Cihazın fabrika çıkışındaki ayarı atık hava modudur.
□ Aspiratörün bağlantıları kurulmuş ve ve cihaz kapalı olmalıdır.

1. 0 tuşuna basınız ve basılı tutunuz.
2. Göstergesi yanarken, Göstergesi yanıncaya kadar, ek olarak ⚠→tuşuna basıniz. Sonra tuşları serbest bırakınız.
   ☐ göstergesi kısa bir süre sonra söner. Elektronik kumanda sistemi dolaşımlı hava moduna ayarlanmıştır.
   □ Yuklaridaki işlem adımları 1 ve 2 tekrarlanarak, elektronik kumanda yeniden atık hava moduña değiştirilebilir (gösterge =).

Elektrik bağlantısı

Aspiratör sadece yönetmeliklere uygun kurulmuş, toprak hattına sahip bir prize bağlanmalıdır. Toprak hattına sahip priz, mümkün olduğu kadar doğrudan baca kaplamasının arkasına monte edilmelidir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtre çerçevesi çıkarıldıktan sonra cihazın iç kısmındaki tip levhası veya tip etiketi üzerindedir.

⚠️ Onarım durumlarında genel olarak aspiratörün elektrik beslemesini kesiniz.

Bağlantı hattının uzunluğu: 1,30 m. Sabit bağlantı gerekmesi durumunda:

Aspiratör kesinlikle sadece bağlı bulunduğunuz yetkili elektrik besleme işletmesinde kayıtlı bir elektrikçi tarafından bağlanmalıdır.

Elektrik bağlantısı kurulan tarafta bir ayırma tertibatı öngörülmelidir. Ayırma tertibatı olarak, 3 mm'den daha fazla kontak açıklığı olan ve tüm kutuplar üzerinden kapanan şalterler kabul edilir. LS şalterler ve kontaktörler de bu şalterler grubuna girer.

⚠️ Eğer bu cihazın bağlantı hattı zarar görürse, herhangi bir tehlikeye yer vermemek için, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kişi tarafından değiştirilmelidir.

Bu aspiratör, AB parazitlenmeyi önleme yönetmeliklerine uygundur.

Takılması

Aspiratör, mutfak duvarına monte edilmek için öngörülmüştür.

1. Yağ filtresini çıkarınız (kullanma kılavuzuna bakınız).
2. Duvara, tavandan aspiratörün alt kenarına kadar bir orta çizgi çiziniz.

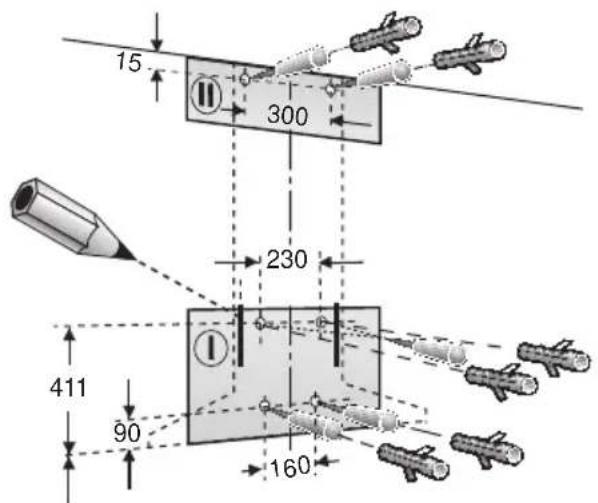

3. İlgili şablonun yardımı ile, cívataların poziyonlarını duvara işaretleyiniz ve cihazı daha rahat takabilmek için, takılacağı alanın etrafını çiziniz.

⚠️ Ocak ile aspiratör arasında bırakılması gereken asgari mesafeye dikkat ediniz: Elektronik ocaklarda 550 mm, gazlı ocaklarda 650 mm. Şablonun alt kenarı, aspiratörün alt kenarına eşittir.

1. Aspiratör için 8 mm çapında 4 delik ve baca bağlantısı için 2 delik açınız ve dübelleri deliklere duvar hizasına kadar sokup bastırınız.

Asg. 550 mm elektronik ocak Asg. 650 mm gazlı ocak

Bilgi: Muhtemelen monte edilmesi gereken özel aksesuar parçalarına dikkat ediniz.

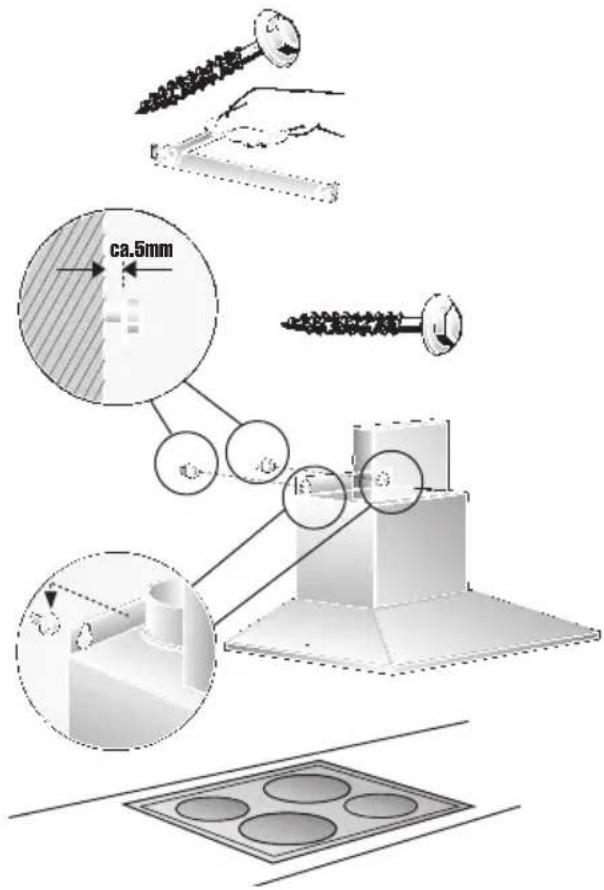

1. Baca panosu tutturma köşebendini 2 altı köşe başlı civata ile vidalayınız.
2. Üst iki altı köşe başlı cıvatayı dışarıda sadece yakl. 5 mm kalıncaya kadar vidalayınız.
3. Aspiratörü civatalara asınız.

Takılması

1. Alt iki altı köşe başlı cıvatayı vidalayınız.

⚠️ 4 civatayı sıkmadan önce, aspiratörü düzgün ayarlayınız.

1. Alt 2 sabitleme civatasının deliği üzerine, koruyucu izgara üzerine birer kapatma folyosu yapıştırınız.

1. Boru bağlantısını kurunuz.

2. Elektrik bağlantısını kurunuz.

3. İki baca borusu üzerindeki koruyucu folyoyu çekip çıkarınız.

⚠ Hassas yüzeylerin zarar görmesini önleyiniz.

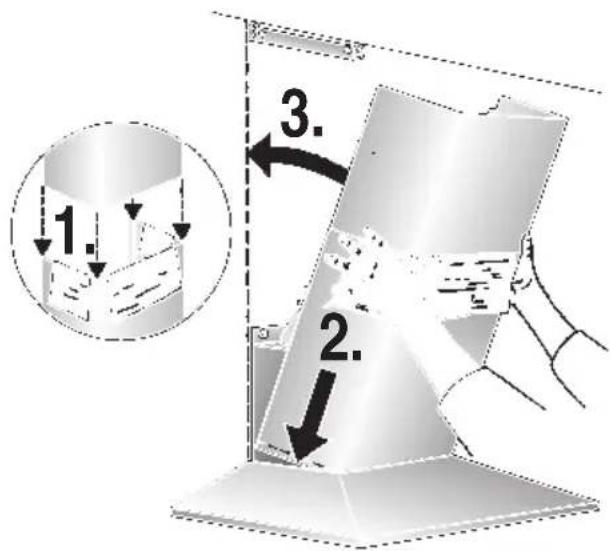

1. Baca panosunun iki parçasını iç içe takınız (üst teleskopik parçadaki yarıklar altta) ve aspiratörde öngörülmüş boşluğa yerleştiriniz.

Örn. montaj şablonunu alt baca borusunun kenarları üzerine yerleştirerek, baca parçalarını iç içe sürerken çizik oluşmasını önleyiniz.

1. Üst parçayı yukarı kaldırınız ve 2 civata ile yandan tutturma kösebandine vidalayınız.

1. Yağ filtresini yeniden takınız (kullanma kılavuzuna bakınız).
