Ürün Türü	Duvara monte davlumbaz
Marka	Bosch
Model	DWW066850
Genişlik	60 cm (tahmini)
Ağırlık (egzoz havalı)	Yaklaşık 22,4 kg
Ağırlık (devridaim havalı)	Yaklaşık 23,7 kg
Elektrik beslemesi	220-240 V, 50 Hz
Maksimum güç	Belirtilmemiş (bkz. etiket)
Çalışma modları	Dışarıya hava tahliyesi / (Karbon filtre ile) devridaim havası
Fan hızları	4 hız (1 yoğun seviye dahil)
Aydınlatma	2 adet halojen ampul, 12 V, max 20 W, G4 duy
Yağ filtreleri	Metalik, bulaşık makinesinde yıkanabilir
Aktif karbon filtre	Değiştirilebilir, devridaim modu için
Doygunluk göstergesi	Evet, yağ ve karbon filtreler için
Zamanlayıcı	"Çalışmayı sürdürme" fonksiyonu (10 dk) ve otomatik kapanma
Sesli sinyal	Evet, açılabilir/kapatılabilir

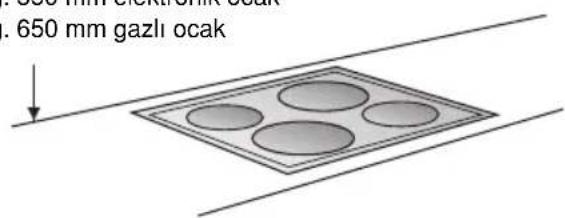

Minimum mesafe (elektrikli)	550 mm
Minimum mesafe (gazlı)	650 mm
Tahliye borusu çapı	150 mm (önerilen), minimum 120 mm
Dış bakım	Sabunlu su veya agresif olmayan cam temizleyici
Onarımlar	Bir uzman tarafından yapılmalıdır
Dahil aksesuarlar	Montaj kiti, redüksiyon manşonu (120 mm), şablon

Sık sorulan sorular - DWW066850 BOSCH

Bosch DWW066850 davlumbazın yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Ayrıca sıcak su ve bulaşık deterjanı ile bekletip fırçalayabilir, durulayıp süzülmeye bırakabilirsiniz. Filtreleri çok kirli bulaşıklarla birlikte yıkamayın. Temizlikten sonra filtreleri tekrar takın ve 0 tuşuna basarak doygunluk göstergesini sıfırlayın.

Aktif karbon filtre nasıl değiştirilir?

Önce yağ filtrelerini çıkarın. Karbon filtrenin yan tırnaklarına basın ve aşağı doğru çekin. Yeni karbon filtreyi tırnaklarını oturtarak yerleştirin. Yağ filtrelerini tekrar takın. 0 tuşuna basarak doygunluk göstergesini sıfırlayın. Yalnızca orijinal Bosch filtreleri kullanın.

Filtre doygunluk göstergesi nasıl sıfırlanır?

Filtreleri temizledikten veya değiştirdikten sonra kontrol panelindeki 0 tuşuna basın. Yanıp sönen harf sönecektir. Sesli sinyal duyulursa 10 saniye sonra duracaktır.

Tahliye modundan devridaim moduna nasıl geçilir?

Davlumbazın enerjisini kesin. 0 tuşuna basılı tutun, ardından aynı anda + tuşuna R harfi görünene kadar basın. Bırakın. Davlumbaz artık devridaim modundadır. Tahliye moduna geri dönmek için işlemi tekrarlayın.

Halojen ampul nasıl değiştirilir?

Davlumbazın elektriğini kesin. Bir tornavida ile ampul halkasını çıkarın. 12 V, maks. 20 W, G4 duy halojen ampul ile değiştirin. Ampulü temiz bir bezle tutun. Halkayı geri takın. Davlumbazı tekrar çalıştırın.

Uyulması gereken güvenlik mesafeleri nelerdir?

Davlumbazın alt kenarı ile elektrikli ocak arasındaki minimum mesafe 550 mm'dir. Gazlı ocak için bu mesafe 650 mm'dir. Katı yakıtlı bir şömine üzerine montaj, yalnızca şöminenin kapalı bir kapağı varsa izin verilir.

Davlumbaz tuşları yanıt vermiyorsa ne yapmalı?

Davlumbazı fişten çekin veya sigortayı yaklaşık bir dakika kesip tekrar takın. Sorun devam ederse Bosch müşteri hizmetlerine başvurun.

Sesli sinyal nasıl açılır veya kapatılır?

Yaklaşık 3 saniye boyunca 0 ve + tuşlarına aynı anda basın, bir sinyal duyulana kadar. Fonksiyon devre dışı kalır. Tekrar etkinleştirmek için işlemi tekrarlayın.

'Çalışmayı sürdürme' fonksiyonu nedir?

Fanın mevcut hızda 10 dakika daha dönüp ardından otomatik olarak kapanması için + (veya ilgili) tuşuna basın. Bu süre boyunca ekranda bir nokta yanıp söner.

Davlumbazın dış yüzeyi nasıl temizlenir?

Sıcak su ve bulaşık deterjanı veya agresif olmayan cam temizleyici ile nemli yumuşak bir bez kullanın. Paslanmaz çelik için özel paslanmaz çelik temizleyici ile parlatma yönünde ovalayın. Asla aşındırıcı ürünler veya telli sünger kullanmayın.

KULLANIM KILAVUZU DWW066850 BOSCH

Aspiratorun fani, mutfaktaki havayi emer ve yag filtresindenGPCirerek disariya atar.
Yag滤resi, mutfak havasindaki yaglmaddeleritutar.
Mufak yag ve kokudan hemen hemen tamamen arindirilmis olur.

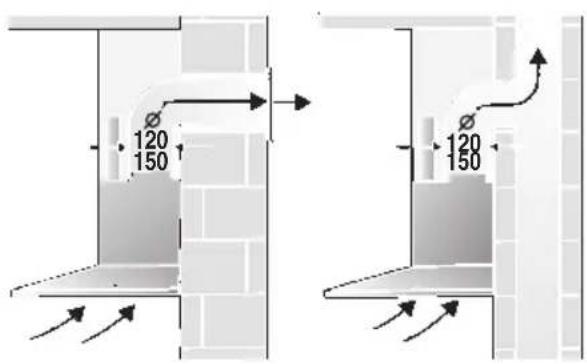

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicasu ci hazları,sicak su hazirlama ci hazlarigibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin ihtiyacı olan yeterli hava girişi olması saglanmaldir.

Ilgili soba veya cihazın kuruldugu yerdeki vakum 4 Pa (0,04 mbar) degerini asmazsa, tehlikesiz bir isletme mumkun olur.

Isletme türleri

Orn. kapilardaki, pencerelerdeki
kapatlamayan delikler ve hava giris/çıkı
duvar böglant行李 vya karsilık bilkit
sistemleri gibi baska teknik onlemler vya
benzeri donanimlar sayesinde yeti yanma
havasi girişi-SArganırsa, sos konusu
tehlikeli isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Değerlendirmede daima evin tum havalandirmasi dikkate alınmalidir. Örn. oçak ve gaz ocakları gibi ocakları kullanilmasinda bu kural uygulanmaz.

Eger aspiratordolaşimi hava modunda (aktif carbon filtrresi ile) kullanırsa, herhangi bir sinirlama olmadan,isletme mümkundür.

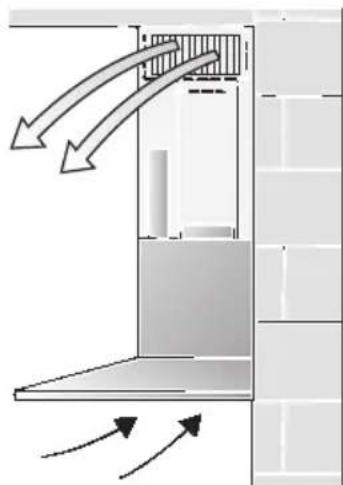

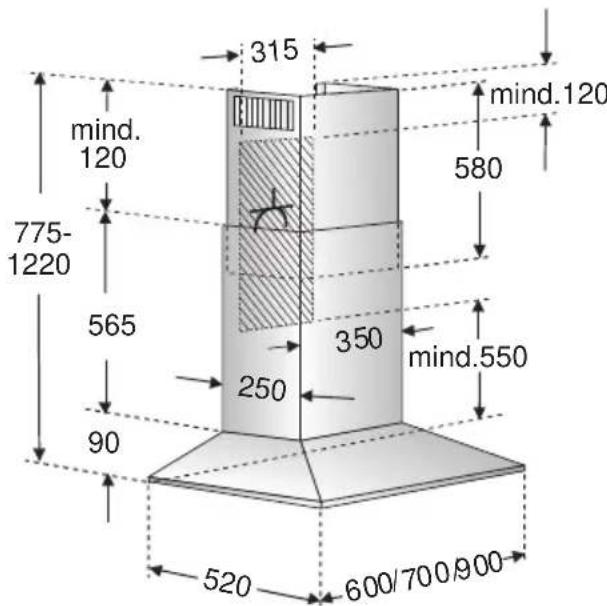

Dolasimi hava modu:

Bu islem icin bir aktif karbon filtresi takilmalidir (bkz. filtrvebakim).
Komple montaj setini ve yedek
filtreyi yetkili saticidan alabilirsiniz.
Ilgili aksesuar numaralarini bu kullanma
talimatinin sonunda bulabilirsiniz.
Aspiratorun fani, mutfaktaki havayi emer,yag ve aktif k carbon filtrresindenGPCIRve temizlenmis sekilde disariya atar.
Yagfiltresi, mutfak havasindaki yaglmaddeleritutar.
Aktif carbon filtresi koku maddelerini tutar.

Eger aspiratore aktif carbon filtresi takilmazsa, mutfak buhar ve dumanindaki kokuya sebep alan maddelerinin tutulmasi mumkun degildir.

Önemli bilgiler:

Bu kullanma talimati birden fazla cihaz modeli icin gelerlidir. Cihaziniza uymayan bazi donanim ozellikleri tarif edilmis olabilir.
Bu aspirator genel guvenlik yonetmeliklerine uygundur. Muhtemel onarimlar sadece yetkili elemanlar tarafindan yapilmalidir. Gerektigi gibi yapilmayan onarimlar, kullanici icin onemli tehlikelere sebep olabilir.

Cihaz hasarli ise, calistirmayiniz.
Cihazin baglantisi ve isletmeye alinmasi sadece yetkili bir eleman tarafindan yapilmaldir.
Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlike olusmasini onlemek icin, bu hat cihaz üreticisi vya yetkili servis tarafindan ya da ayni yetki ve alanaklara sahip baska bir uzman eleman tarafindan degistirilmelidir.
Cihazın ambalaj malzemesi gerektigi sekilde giderilmelidir (montaj talimatina bakıniz).
Bu aspirator ticari kullanim icin degil, evde kullanilmak icin ureilmistir.
Aspiratoru ancak lambarli (ampulleri) takili sekilde calistiriniz.
Bozuk ampuller, calisir durumdaki diger ampullerin asiri yuklenmesinin onlenmesi icin derhal degistirilmelidir.
Aspirator hiçbir zaman yag filtresi olmadan calistirilmamalidir.
Asiri isinan kat i veya siv i yaglar cok cabuk alevlenebilir. Bunun icin, orn. patates kizartmasi gibi kat ve siy i yaglar ile besin hazirlarken ocaqin basindan ayrilmayiniz.
Aspiratorun altoa alevlenen besinler hazirlamayiniz.

Yükselen alevlerden dolayi yag
!滤resinin yanma tehlikesi sö
!kONUSudur.

Yeni cihazı kullanmadan olne, lüften kullanma talimatı itinayla okuyunuz. Kullanma talimatinda kendi güvenliginiz, cihazın kullanı ve bakim ile ilgili onemli bilgiler bulunmaktadir.
Kullanma ve montaj talimatini, cihazi sonradan baska birine vereceginiz veya satacaginiz zaman yeti sahibine vermek uzere itinayla saklayiniz.

Ocaklarin uzerinde daima uygun kaplar olmalidir.
Aspiratorun kat yakit maddesi (komur, odun ve benzeri) yakilan ocek veya sobalar uzerinde kullanilmasina sadece belli durumlarda izin verilir (montaj talimatina bakiniz).

Gaz bekleri / Gazl oçaklar

Gaz beklerinin hepsini uzun bir sure (azam. 15 dakika) aynianda en yuksek isi ayarile calistirmayiniz,aksi halde, cihazin diyuzeyine dokunulca yanma tehlikesisi soz konusudur ya da aspirator zarar gorebilir. Aspiratorun bir gaz ocaigi uzerine kurulup calistirilmasi halinde, eger uces veya daha fazla gaz ocaigi aynianda acilirsa, aspirator azami guc kademesinde calistirilmalidir.

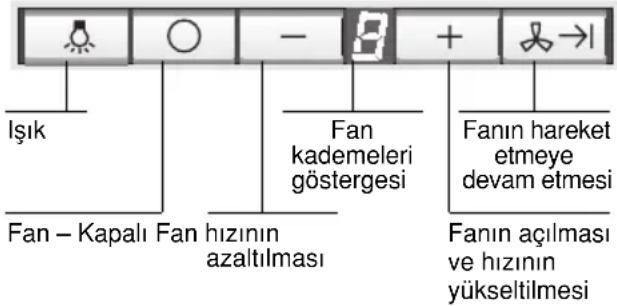

Aspiratorun kullanimi

MUTFaktaki kottu hava en etkili sekilde giderilir:

Aspirator piirme islemine baslanilirken aqlmalidir.
Aspirator anecdipisiirme islemisona erdikten birkac dokika sonra kapatilmaldir.

Sinyal sesi:

Bir tuça basildigi zaman, bunun tasdiki olarak bir sinyal sesi duyulur.

Sinyal sesinin kapatilmasi:

0 ve + tusuna, yaklaşık 3 saniye sonra bir sinyal sesi duyuluncaya kadar, aynianda basiniz.

Sinyal sesinin açilmasi:

□ islemitekrarlayiniz.

Fanin acilmasi:

+ tusuna basiniz.

Istenilen fan kademesinin ayarlanması:

+ tusuna basiniz.

Fan bir kademe hizlanir.

• tuşuna basiniz.

Fan bir kademe yavaşlar.

Fanin kapatilmasi:

□0tu Suna basiniz.

Kisa sure sonra gosterge soner.

Veya:

Fan kapanincaya kadar, -tuşuna arka arkaya basiniz.

Kisa sure sonra gõsterge söner.

Yogun kademesi:

Yogun kademesi üzerinden, azami randiman elde edilir. Bu randimana kisa sure ihtiyaçvardir.

Gösterge yanincaya kadar, +tuşuna arka arkaya basiniz.
Yogun kademesi elden kapatilmazsa, fan 10 dakika sonra Kendiliginden kademesine geleer.

Fanin hareket etmeye devam etmesi:

□ usuna basiniz.

Fan 10 dakika boyunca' kademesinde calisir ve bu esnada gostergede bir nokta yanip soner.

Ardindan fan kendliginden kapanir.

Aydinlatma:

□ Açip kapatmak icin, kisa bir sure tusuna basiniz.
Fan kapali olsa da, aydinlatma her zaman kullanilabilir.
Parlakligin ayarlanmasi: Istediginiz parlaklik elde edilinceye kadar, tusunu basili tutunuz.

Aydinlatmanin otomatik açilması, Örn. bir zaman ayar saati üzerinden:

Fan ve aydinlatma kapatilmis olmalidir.

AciImasi:

Aynianda-ve Itusuna basiniz.

Yaklaik 3 saniye sonra tasdik olarak aydinlatma aciir.

Kapatilmasi:

Islemi aciak aydinlatmada tekrarlayiniz.

Yaklaşik 3 saniye sonra tasdir olarak aydinlatma kapanir.

Yagfiltresi:

Mufak havasindaki yaglmaddeleri ayirmak icin metal yag filtreleri kullanilmistir.

Filtre tabakaları yanmayan metalden ibarettir.

Dikkat:

Filtre yağlı madde artiklar ile doldukça,
alevlenme tehlikesi artar ve aspiratorün
islevi etkilenebilir.

Önemli:

Metal yag filtresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde sos konusu孕期 isiyigilmasi sonucunda sos konusu olabilecek yangin tehlikesi onlenir.

Doyum gostergesi: - +

Yaq滤resinin doyuma ermesi durumunda, fan kapatildiktan sonra 10 saniye boyunca bir sinyal duyulur ve gosterge yanar. Yaq滤resi en gec bu konumda temizlenmelidir.

Metalik yag filtresinin temizlenmesi:

Temizleme islemibulaşmakinesinde yapilabilir. Bu esnada hafif bir renk degismesi soz konusu olabilir.

Önemli:

Aşiridoyuma ermis metalik yag filtreleri bulasiklar ile birlikte temizlenmemelidir.

Elden temizleme durumunda, yag滤resi sicut bulasik deterjanl su icindeyumusatilmalidir.

Ardindan fircalanmali, iyice durulanmali ve suyunun akmasi beklenmelidir.

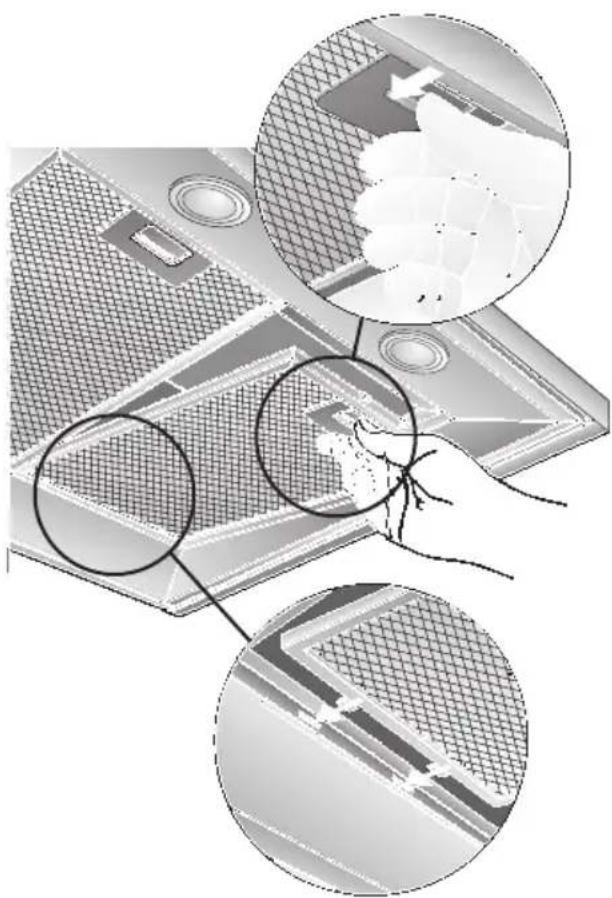

Metalik yag filtresinin dokulmesi ve takilması:

Dikkat: Halojen lambalar kapatilmis ve soğumuş olmalidir.

1. Yaq filtrelerindeki kilidi ok yonuneogrui ceri bastiriniz ve yag filtresini aciniz.

1. Yag filtresini temizleyiniz.
2. Temizlenmis yag filtresini tekrar yerine takiniz.
3. Göstergeyi - siliniz.

0 tuşuna basiniz.

Aktif carbon filtresi:

Dolaşimi hava modunda koku maddelerinin tutulmasi icin kullanilir.

Dikkat:

Filtre yağlı madde artıklar ile doldukça, alevlenme tehlükesi artar ve aspiratorün islevi etkilenebilir.

Önemli:

Aktif karbon filtresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde soz konusu atan isi yigilmasi sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

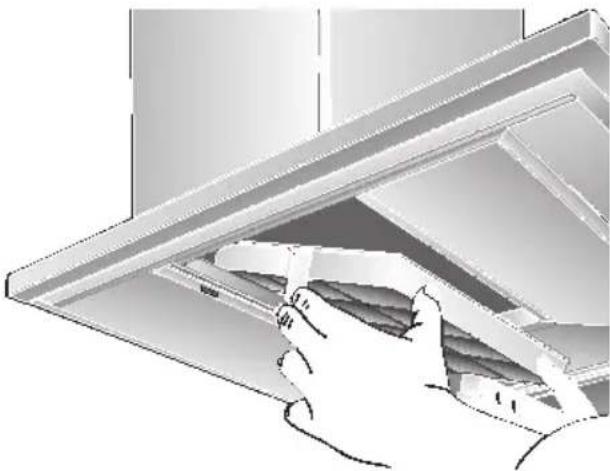

Takilmasi:

Dikkat: Halojen lambalar kapatilmis ve soğumuş olmalidir.

1. Yaqfiltresini dokup cikariniz (metalik yaqfiltresinin dokulmesi ve takilmasi bolumune bakiniz).
2. Aktif carbon filtrresini takiniz.

1. Dilleri her iki tarafta yerine oturtunuz.
2. Yaqfiltresini takiniz (metalik yag filtresinin sokulmesi ve takilmasi bolumune bakiniz).
3. Göstergeyi siliniz.
   □ 0 tusuna basiniz.

Doyum göstergesi:

Aktif karbon filtresinin doyuma ermesi durumunda, fan kapatildiktan sonra 10 saniye boyunca bir sinyal duyulur ve gõsterge yanar. Aktif karbon filtresi en geç bu konumdadehyistirilmelidir.

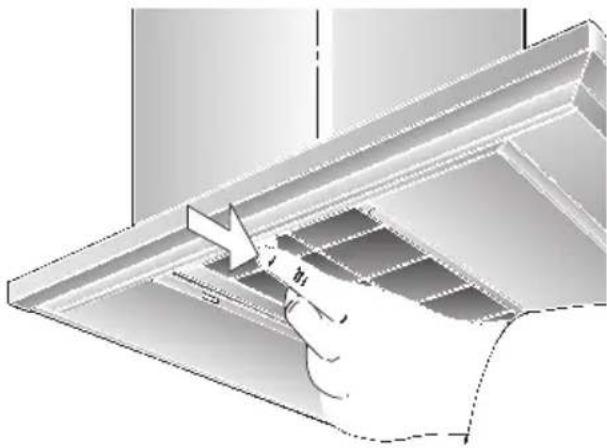

Sökülmesi:

Dikkat: Halojen lambalar kapatilmis ve soğumuş olmalırdı.

1. Yagfiltresini sukupikariniz.
2. Dilleri her iki tarafa ile doğru bastiriniz ve aktif karbon filtresini asagiyadaogrucikariniz.

1. Yag filtrresini takiniz.

Aktif carbon filtrésinin degişirilmesi:

Aktif carbon filtrresini yetkili saticilarda bulabilirsiniz (ozel aksesuar olarak).
Sadece originale kullaniniz. Boylelikle islevin en iyi sekilde olması,... saglanmis olur.

Eski aktif karbon filtresinin giderilmesi:

Aktif karbon filtresi zararlod maddeler icermez. Orn. numral cop ile birlikte giderilebilir.

Temizlenmesi ve bakimi

Elektrik fişini çekip prisden çikararak veya ilgili sigortayı kapatarı, aspiratorün elektrigişi kesiniz.

Yag filtrerini temizlerken, ulasilaben mahfaza parçalarindaki yag tortularini temizleyiniz. Böylelikle yangin tehlikesi önlenmis olur ve islevin en iyi sekilde kalması saglanir.
Aspiratoru temizlemek icin sicak deterjanl su veya keskin olmayan bir pencere temizleme maddesi kullaniniz.
Kurumu pislikleri kaziip cikarmayiniz, nemli bir bez ile yumusatiniz.
Ovalama gerektiren madde veya cizebilecek sengerler kullanmayiniz.
Bilgi: Plastik yüzeyler icin alkol (ispirto) kullanmayiniz; mat yüzeyler olusmasina sebep olabilir.

Dikkat! Mutfagi yeterince
havalandiriniz, açık ates olmaması
dikkat ediniz.

Kumanda tuşları sadece keskin olmayan bir deterjenl su ve yumusak nemli bir bez ile temizleyiniz. Kumanda tuşları icin paslanmaz Çelik temizleme maddesi kullanmayıniz.

Paslanmaz Çelik yüzeyler:

Keskin olmayan, ovalama gerektirmeyen bir paslanmaz celik temizleme maddesi kullaniniz.
Sadece taşlama izleri yönundetemizleyiniz.

Pasanmaz celik yüzeyleri, Çizebilecek süngerler ve kum, soda, asit vya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz.

Aluminyum, boyali ve plastik yüeyler:

Yumusak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullaniniz.
Kuru bez kullanmayiniz.
Keskin olmayan bir pencere temizlememaddesi kullaniniz.
Tesirli, asit veya lavga ihtiva edentemizleme maddeleri kullanmayiniz.
Ovalama gerektiren maddeler kullanmayiniz.

Ampullerin degistirilmesi

1. Aspiratorü kapatıniz ve elektrik seksiçekip prisden Çikararak veya ilgili sigortayı kapataram, aspiratorün elektrigi nisiniz.
   Halojen ampuller calistigi zaman cok isinir. Kapatildiktan sonra da belli bir sure sicut kaldigi icin, dokunulunca yanma tehlikesi soz konusudur.
2. Lamba bilezigini bir tornavida vya benzeri bir alet ile cikariniz.

1. Halojen ampulü degistiriniz (normal bir haloen ampul, 12 Volt, azimuth. 20 Watt, soket G4).

Dikkat: Soket vidali degil, geçmelidir.

Ampulü tutmak icin temiz bir bez kullanınüz.

1. Lamba bilezigini tekrar yerine takiniz.
2. Elektrik fişini prize takarak veya sigortayı açarak, elektrik beslemesini yeniden-SAğlayıniz.

Bilgi: Aydinlatma calismazsa, ampullerin yerlerine匐ru takilip takilmadigün kontrl ediniz.

Doyum goestergesinin ayarlanmasi

Isletme modunun (atik hava / dolasimi hava modu) degistirilmesi gerekli olacak olursa, filtrelerin de doyum gostergesi gerektigi sekilde degistirilmelidir (montaj kilavuzuna bakiniz).

Arizalar

Göstergede bir veya görünürse:

□ "Filtre ve bakimi" bolumune bakiniz.

Aspirator kumanda edilemiyorsa:

Aspiratorun elektrik fisini prisden cekip cikararak veya sigortasini kapatarak, aspiratorun elektrik beslemesini kapatiniz.

Sonra yeniden calistiriniz.

Herhangi bir sorunuz varsa veya bir ariza durumunda, yetkili servisi arayiniz.

(Yetkili servis merkezleri listesine bakiniz).

Yetkili servisi arayinca 山 bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukarıkaki kutu icineYZaZiNz. Numaralar, yağ filtresi cikarildiktan sonra aspiratorun ic kismindaki tip levhası veya tip etiketi Üzerindeder.

Önemli bilgiler

Eski cihazlar degersiz cop degildir. Cevre dostu giderme yontemi ile degerli hammaddeler tekrar kazanilabilir. Eski cihazi gidermeden once, eski cihazi kullanilamaz hale gitiriniz.
Yeni cihaziniz size sevk edilirken ambalaji sayesinde korunmustur. Kullanilmis olan tum malzemeler cevreye zarar vermeyen turdendir ve tekrar degerlendirilebilar. Lutfen siz de yardimci olup, ambalajn cevreyi kirtmeyecek sekilde giderilmesini saglayiniz. Guncel giderme yolları hakkinda bilgi almak icin lutfen yetkili saticiniza veya belediye idarenize basvurunuz.
Aspirator atik hava ve dolasimi hava modu icin kullanilabilir.
Aspiratoru daima ocaigi ortalayar monte ediniz.

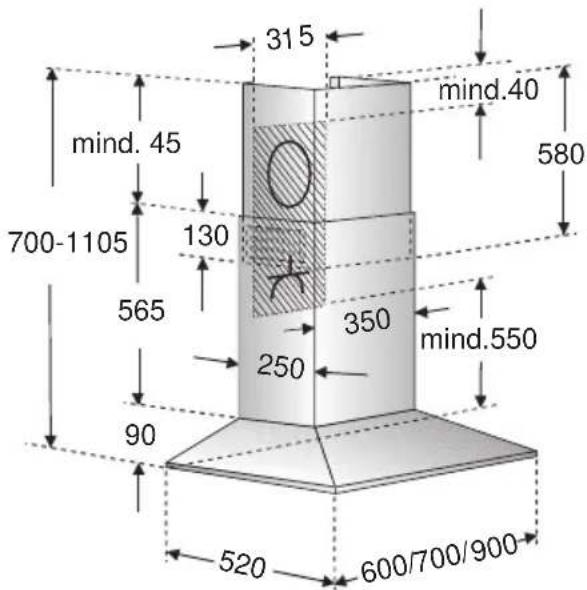

Elektrikl ocek ile aspiratorun alt kenariarasindaki asgari mesafe 550 mm,Res.1.
Yangin tehlikesi (orn. uçusan kivilcim)** soz konusu alan, katı yanımadde kullananan oçak veya sobalar üzerinde aspirator ancak ilgili oçak veya soba üzerinde kapali ve sökulemeyen bir kapak olması ve yerel)yonetmeliklere uyulması脘ı ile kullanilabilir. Bu sinirlama gaz bekleri ve gaz ocaklari iocin geleçeri degildir.
Aspirator ile ocekarasindaki mesafe ne kadar az olursa, yukselen su buharindan dolayi aspiratorun alt tarafinda su damlaciklar olusma ihtimali de o kadar fazladir.

Gaz bekli cihazlar icin ek bilgiler:

Gazl ocalarin montajinda yerel kanuni yonetmeliklere (orn. Almanya'da: Gaz kurulumu teknik kurallari TRG!) dikkat edilmelidir.
Geçerli olan ilgili montaj kuralları ve gazlı cihaz üreticisin montaj bilgilerine dokkat edilmelidir.
Aspiratorun kurulacagi yerde sadece bir tarafta bir yuksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmalidir.
Gazl ocalarda, ocagin tencere konulan izgarasinin ust kenari ile aspiratorun alt kenariarasindaki asgari mesafe:650 mm,Res.1.

Emniyet tekniq belgesi VDE
kontrol ve sertifika enstitusu
tarafindan tanzim edilir:
VDE Prüf- und
Zertifizierungsinstitut
Merianstrasse 28
D-63069 Offenbach
Tel. [phone]

Atik hava modu

Atik hava bir havalandirma bacasi uzerinden yukariya veyaogrudan disariya aqik alana atilir.

Atik hava ne devredeolean bir duman veya atik gaz bacasina,ne de ocak veya soba kurulmusolan yerlerin hava cikisina yarayan bir bacaya aktarilmamalidir.

Atik havanin disari cikis saglayan bir.". sisteme iletilmesinde resmi ve yasal yönetmeliklere (orn. eyalet bina yönetmeligi) dikkat edilmelidir.

Havanin devrede olmayan bir duman veya atik gaz bacasina aktarilmasi icin, yetkili baca kontrl ustasinin izni gereklidir.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagl yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimisicak su cihazları, sican su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin ihtiyaci olan yeterli hava girişi olması saglanmaldir.

Ilgili soba veya cihazin kurulduğu yerdekivakum 4 Pa (0,04 mbar) degeriniasmazsa, tehlikesiz bir isletme mumkunolur.

Örn. kapilardaki, pencerelerdeki kapatilamayan delikler ve hava seksi duvar böglantilar veya karsilikii kilit sistemleri gibibara teknik onlemler vya benzeri donanimlar sayesinde yeti yanma havasi,girişi,sağlanırsa,söz konusu tehlükleri,isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez. Not: Degerlendirmede daima evin tum havalandirmasi dikkate alinmaldir. Orn. ocak ve gaz ocaklari gibi ocaklarin kullanilmasinda bu kural uygulanmaz.

Eger aspirator dolasimi hava modunda (aktif carbon filtrresi ile) kullanilirsa, herhangi bir sinirlama olmadan isletme mumkundur.

Atik hava dis duvar uzerinden disari aktariliyorsa, bir teleskop duvar kutusu kullanilmaldir.

Aspiratorun en yuksek randimani ici:

Kisa, dizgün yüzeyli atik hava borusu.
Mümkün oldugu kadar az boru dirsegi.
Mumkun oldugu kadar buyuk boru capi ve buyuk boru dirsekleri.

Uzun, kaba yüzeyli atık havaboruları,çok miktarda bor dirsegiveya kucuk boru capi kullanilirsa,enyüksek randimandan sapma veayo nizamanda daha fazla ses,yanigürultu soz konusu olur.

Yuvarlak borular:
ic cap olarak 150 mm tavsiye ediyoruz, fakat asg. 120 mm olmaldir.
Yassi kanallarin, yuvarlak borulara esdegerde bir ic kesite sahip olmasi gerekir.

Keskin veya dik acili donum noktalar olmamalidir.

Bildirilen degerlerdenapan borucaplarinda:Sizdirmaz seritlerkullanilmalidir.
Atik hava modunda, yeterince temiz hava girmesi saglanmalidir.

Dolaşimi lha hava modu

Eger atik hava modu mumkun degilse, aktif karbon filtresi ile.

Komple montaj setini yetkili saticidan alabilirsiniz. Ilgili aksesuar numaralarini bu kullanma talimatinin sonunda bulabilirsiniz.

150 mm capa sahip atik hava borusunun baglanmasi:
Atik hava borusuogrudan hava borusu agzina sabitlenmelidir.

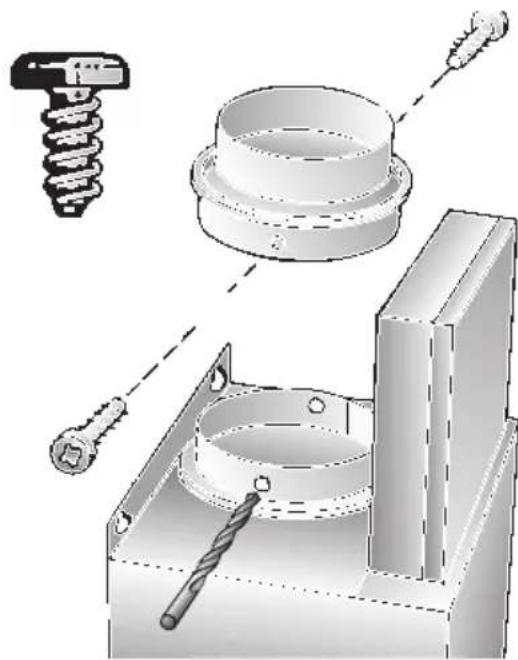

120 mm capa sahip atik hava borusunun baglanmasi:
Cap kucultme parcasini hava agzina takiniz, 3 mm capinda 2 delik aciniz ve parcayi vidalayarak sabitleyiniz.

Atik hava borusunu cap kucultme parcasina sabitleyiniz.

Montajdan once

Duvarin hazirlanmasi

Duvar dizgün ve dik olmalidir.
Dübellerin saglam oturmasi saglanmalidir.

kg türündenagiclik:

Atık hava	Dolçınlı hava
20,260 cm	22,4
21,570 cm	23,7
23,290 cm	25,4

Teknik geleistirmeler cergevesinde tasarim degisiklikleri yapma hakki saklidir.

Atik hava - dolaşimiplier hava modunun degiştirilmesi

Elektronik kumandanin dolaşimişi havamoduna alınması:

Cihazin fabrika Çişisindaki ayari atik hava modudur.
Aspiratorun情况进行 turulmuz ve ve cihaz kapal olmaldir.

1.0 tusuna basiniz ve basili tutunuz.
2. ögestergesi yanarken, ögestergesi yanincaya kadar, ek olarak tusuna basiniz. Sonra tuşlari serbest birakiniz.
göstergesi kisa bir sure sonra söner. Elektronik kumanda sistemi dolaşimi hava moduna ayarlanmistir.
Yuklaridaki islem adimlari 1 ve 2 tekrarlanarak, elektronik kumanda yeniden atik hava moduna degistirilebilir (gösterge).

Elektrik böglantı

Aspirator sadece yönemeliklere uygun kurulmş, toprak hattı sahip bir prize böglanmalidir. Toprak hattı sahip pris, mümkın oldugu kadarogrudan baca kaplamasin in arkasina monte edilmelidir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtrcecevesi ickarildiktan sonra cihazin ic kismindaki tip levhasi veya tip etiketi uzerindeir.

Onarim durumlarinda genel olarak aspiratorun elektrik beslemsini kesiniz.

Baglanti hattinin uzunluğu: 1,30 m. Sabit baglanti gerekmesi durumunda:

Aspirator kesinlikle sadece®, bulundugunuz yetkili elektrik besleme isletmesinde kayilbir elektrikci tarafindan baglanmaldir.

Elektrik böglantı kurulan tarafa bir ayıma tertibatı öngörülmelidir. Ayıma tertibatı olarak, 3 mm'den daha fazla kontakalık GPL宣言 ve:tüm kutuplar üzerinden kapanan salterler kabul edilir. LS salterler vekontaktörler de bu salterler grubuna girer.

Eger bu cihazin baglanti hatti zarar gürse, herhangi bir tehlikeye yer vermemek icin, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kisi tarafindan degistirilmelidir.

Bu aspirator, AB parazitlenmeyi onleme yonetmeliklerine uygundur.

Takilmasi

Aspirator, mutfak duvarina monte edilmek icin ongorulmustur.

1. Yaqfiltresini cikariniz (kullanma kilavuzuna bakiniz).
2. Duvara, tavandan aspiratorun alt kenarina kadar bir orta cizgi ciziniz.

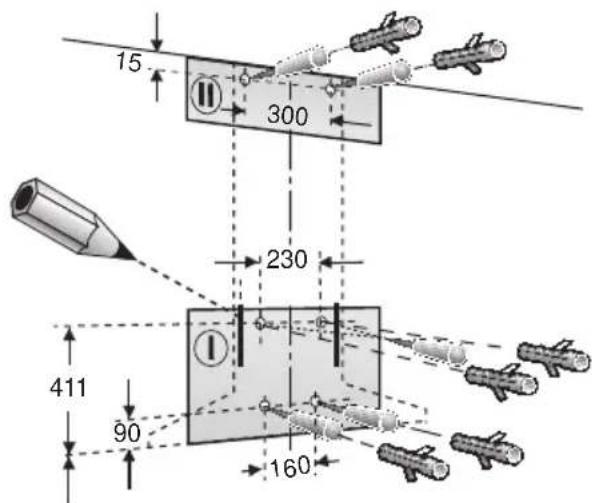

3. Ilgili sablonun yardimi ile, civatalarin poziyonlarini duvara isaretleyiniz ve cihazi daha rahat takabilmek icin, takilacagi alanin etrafini ciziniz.

Ocak ile aspiratorarasinda birakilmasi gereken asgari mesafye dokkat ediniz: Elektronik ocaklarda 550 mm, gazl ocaklarda 650 mm. Sablonun alt kenari, aspiratorun alt kenarina esittir.

1. Aspirator icin 8 mm capinda 4 delik ve baca baglantisi icin 2 delik aciniz ve dubelleri delilere duvar hizasina kadar sukup bastiriniz.

Asg. 550 mm elektronik ocek
Asg. 650 mm gazli ocek

Bilgi: Muhtemelen monte edilmesi gereken ozel aksesuar parçalarina dikkat ediniz.

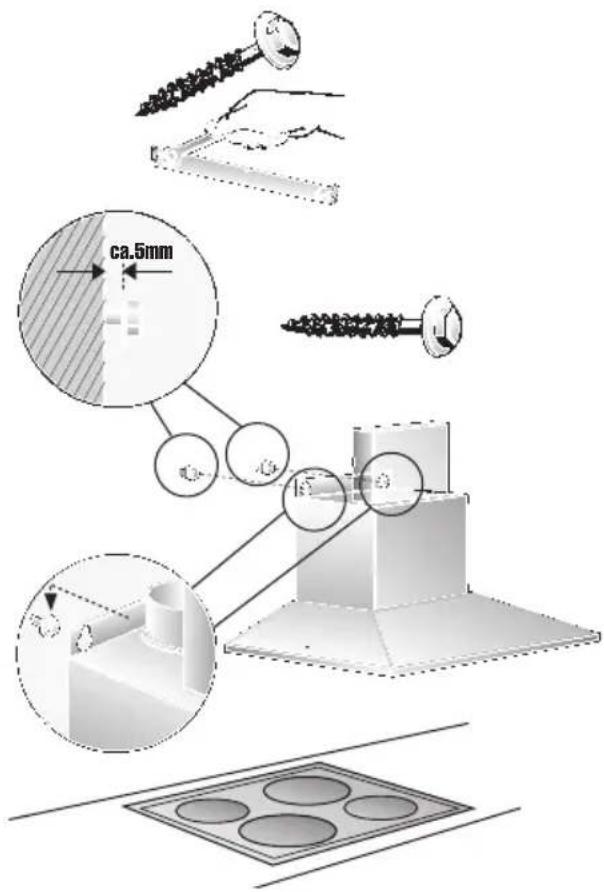

5. Baca panosu tutturma kosebendini 2 alti kose basl civata ile vidalayiniz.
6. Üst iki altı kose®, baslı cıvatay中国特色 sadece yaki. 5 mm kalıncaya kadar vidalayınüz.
7. Aspiratoru civatalara asiniz.

Takilmasi

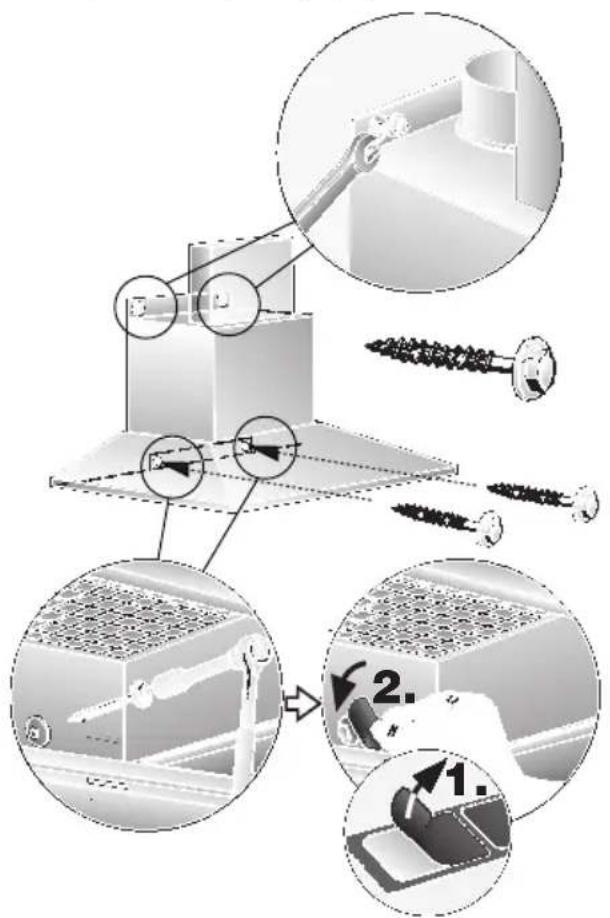

1. Alt iki alti kose basl civatayi vidalayiniz.

4 civatay sikmadan once, aspiratoru dizgün ayarlayiniz.

1. Alt 2 sabitleme civatasinin deligi uzerine, koruyucu izgara uzerine birer kapatma folyosu yapistiriniz.

1. Boru baglantisini kurunuz.

11.Elektrik baglantisin kurunuz.

1. lki baca borusu uzerindeki koruyucu folyoyu cekip cikariniz.

Hassas yüzeylerin zarar gormesini onleyiniz.

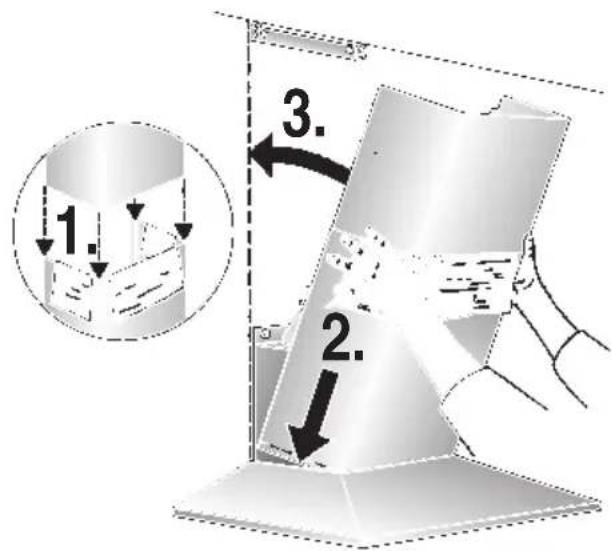

1. Baca panosunun iki parcasini ic icetakiniz (ust teleskopik parcadakiyariklar alta) ve aspiratordeongorulmus bostrupa yerlestiriniz.

Orn. montaj sablonunu alt baca borusunun kenarlan uzerine yerleistirerek, baca parcalarini ic ige surerken cizik olusmasini onleyiniz.

1. Üst parçayı yukari kaldırınüz ve 2 civata ile yandan tutturma bösebandine vidalayınüz.
