MODE D'EMPLOI DWW066850 BOSCH

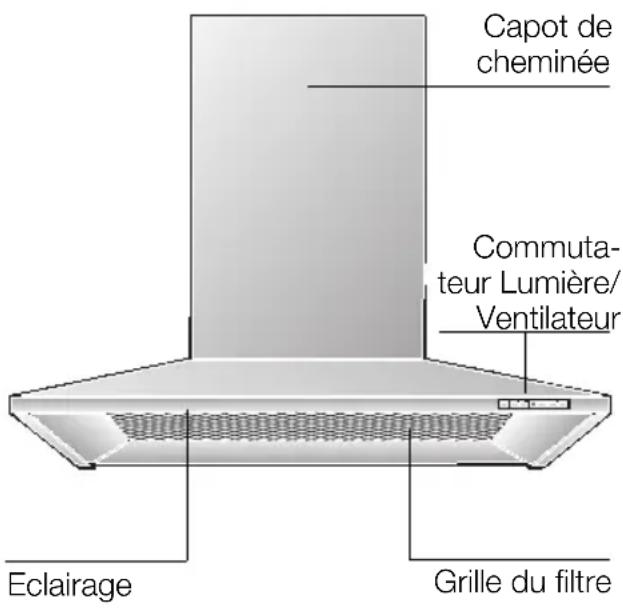

Description de l'appareil

Modes de fonctionnement

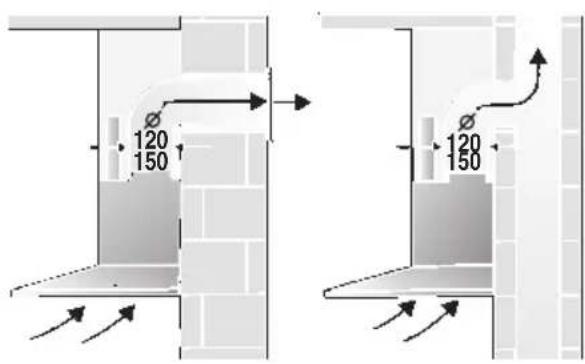

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un filtre

à graisse avant de regagner

l'atmosphère extérieure.

❑ Ce filtre retient les particules grasses

solides en suspension dans les buées de

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de

cuisson disparaissent.

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de

chauffage est implanté ne dépasse pas 4

Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les

portes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la

situation, toujours tenir compte de

l'ensemble des moyens d'aération du

logement. Cette règle ne vaut généralement

pas si vous utilisez des appareils de cuisson

(table de cuisson et cuisinière à gaz).

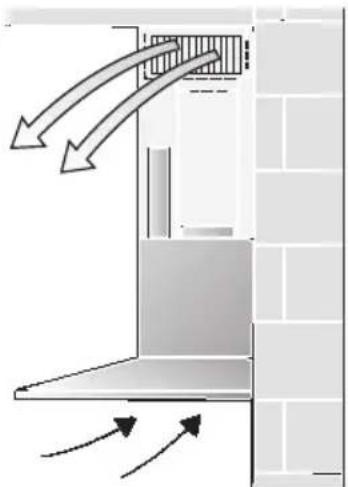

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

❑ La hotte doit, dans ce cas, être équipée

d'un filtre au charbon actif (voir le filtre et

 Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de

rechange auprès de votre revendeur

Vous trouverez les numéros de référence

des accessoires correspondants à la fin

de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtre à graisse

et celui à charbon actif avant de revenir

❑ Le filtre à graisse retient les particules

solides en suspension dans les buées de

❑ Le filtre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun filtre au

charbon actif, impossible de retenir les

odeurs présentes dans les buées de

Avant la première utilisation

Remarques importantes: ❑ La présente notice d'emploi vaut pourplusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votreappareil.❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.  Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le ! filtre à graisse et d'y mettre le feu.

 Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours setrouver dessus.  L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice de montage).Tables de cuisson au gaz / Cuisinières à gaz  Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez devous brûler en touchant la surface du corpsde la hotte, ou d'endommager carrémentcette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte à lapuissance d'aspiration maximale si vousavez allumé trois foyers ou plus.❑ Lisez attentivement la présente noticed'emploi avant d'utiliser votre appareilpour la première fois. Elle contient desinformations importantes non seulementpour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.❑ Rangez la présente notice de montageet d'emploi soigneusement pour pouvoirla remettre à un futur propriétaire de l'appareil.  Si l'appareil est endommagé, sa mise en service est proscrite.  Le branchement et la mise en service ne doivent être effectués que par un spécialiste.  Si le cordon d'alimentation de cet appareil a été endommagé, il faut confierson remplacement au fabricant ou à sonservice après-vente, ou encore à une personne possédant des qualificationsidentiques, pour éviter de créer desrisques.  Eliminez les matériaux d'emballage conformément à la réglementation (voir lanotice de montage).  Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'unménage.  Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.  Remplacez immédiatement les ampoules défectueuses pour empêcherune surcharge des ampoules restantes.  N'utilisez jamais la hotte aspirante sans filtre à graisse.  Les graisses ou huiles surchauffées peuvent s'enflammer facilement.Par conséquent, surveillez toujours les plats(frites par ex.) qui se préparent à l'aide dematières grasses ou d'huiles.31

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante

en début de cuisson.

❑ Eteindre la hotte aspirante

quelques seulement minutes après la fin

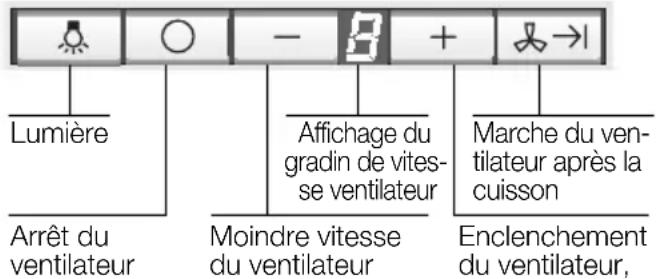

Utilisation de la hotte aspirante

❑ Lorsque vous appuyez sur une touche,

un signal sonore retentit à titre de

Coupure du signal sonore:

❑ Appuyez simultanément sur les touches

0 et + jusqu'à ce que, env. 3 secondes

plus tard, un signal retentisse.

Enclenchement du signal sonore:

❑ Répétez cette opération.

Enclenchement du ventilateur:

Appuyez sur la touche +.

Réglage du ventilateur sur la vitesse

Appuyez sur la touche +.

Le ventilateur passe au gradin de vitesse

immédiatement supérieur.

Appuyez sur la touche –.

Le ventilateur passe au gradin de vitesse

immédiatement inférieur.

Coupure du ventilateur:

Appuyez sur la touche 0.

{ s'éteint au bout d'un

Appuyez sur la touche – autant de fois

que nécessaire à ce que le ventilateur

{ s'éteint au bout d'un

Ventilation intensive:

Au niveau intensif, le ventilateur développe

sa plus grande puissance. Vous n'en aurez

que brièvement besoin.

❑ Appuyez sur la touche + autant de fois

que nécessaire à ce que la lettre

❑ Si vous n'éteignez pas manuellement la

ventilation intensive, le ventilateur revient

automatiquement à la vitesse

Poursuite de marche du ventilateur:

❑ Appuyez sur la touche .

Le ventilateur tourne 10 minutes à la

; un point clignote à l'affichage.

Ensuite, le ventilateur s'éteint auto-

❑ Pour allumer et éteindre l'éclairage,

appuyez brièvement sur la touche

❑ Vous pouvez utiliser l'éclairage à tout

moment, même quand le ventilateur est

❑ Réglage de la luminosité:

atteindre la luminosité voulue.

Enclenchement automatique de

l'éclairage, par ex. au moyen d'un

❑ Le ventilateur et l'éclairage doivent être

Appuyez simultanément sur les touches

❑ Au bout de 3 secondes env., l'éclairage

s'enclenche pour confirmation.

Répétez le processus d'enclenchement de

❑ Au bout de 3 secondes env., l'éclairage

s'éteint pour confirmation.32

Vous pouvez utiliser divers filtres pour

retenir les particules grasses en

suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incom-

Plus elles se saturent en particules grasses

et plus elles risquent de s'enflammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Prévenez tout risque d'incendie en net-

toyant à temps les filtres à graisse en métal.

Ce risque est dû à l'accumulation de

chaleur pendant la friture ou le rôtissage.

Indicateur de saturation:

Lorsque les filtres à graisse sont saturés, un

signal retentit pendant 10 secondes après la

coupure du ventilateur et la lettre

allumée. Vous devrez nettoyer les filtres à

graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

❑ Ces filtres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement

de couleur au lavage.

Ne lavez pas en même temps la vaisselle

et les filtres métalliques fortement

saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

filtres à tremper pendant plusieurs heures

dans de l'eau très chaude additionnée de

produit à vaisselle.

Ensuite, brossez les filtres, rincez-les bien

puis laissez-les goutter.

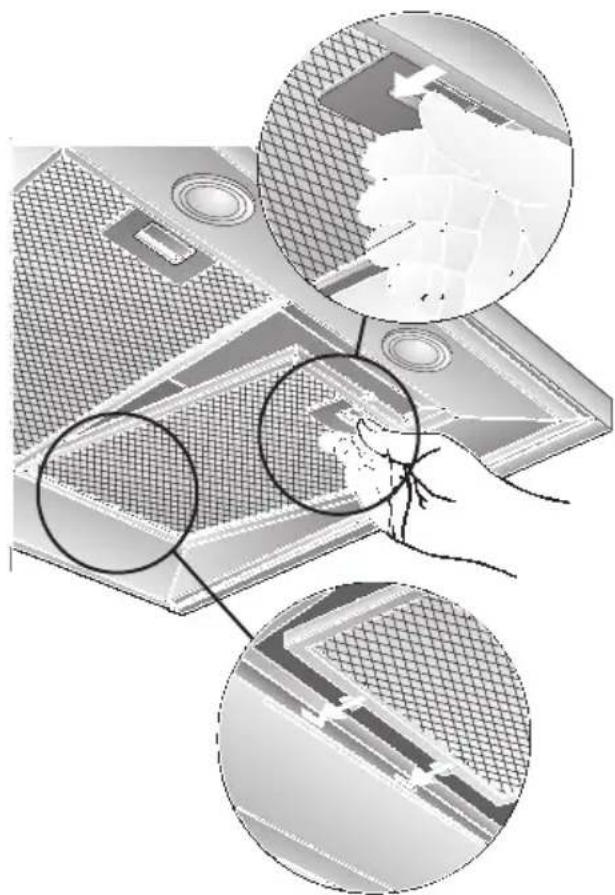

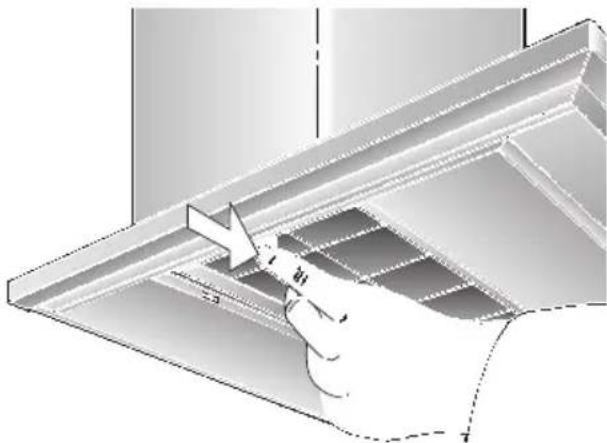

Retrait et mise en place des filtres à

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le

cran situé contre chaque filtre à graisse

puis abaissez les filtres.

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

4. Faites s'effacer la lettre

❑ Appuyez sur la touche 0.33

Indicateur de saturation:

Une fois que le filtre à charbon actif est

saturé, un signal retentit pendant

10 secondes après que vous avez éteint le

ventilateur et la lettre ã s'allume. Changez

le filtre au plus tard lorsque le signal sonore

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.

2. Appuyez sur les pattes situées des deux

côtés puis retirez le filtre à charbon actif

3. Faites encranter les pattes des deux

4. Remontez les filtres à graisse en métal

(voir la section intitulée "Retrait et mise

en place des filtres à graisse en métal).

5. Pour que la lettre

❑ Appuyez sur la touche 0.

3. Remontez les filtres à graisse.

Changement du filtre à charbon actif:

❑ Vous pouvez vous procurer un filtre à

charbon actif de rechange dans le

commerce spécialisé. Voir la section sur

les accessoires spéciaux.

❑ N'utilisez qu'un filtre d'origine.

Vous garantirez ainsi un fonctionnement

optimal de la hotte.

Mise au rebut du filtre à charbon actif

❑ Les filtres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez

les mettre à la poubelles de déchets

Filtre à charbon actif:

Ce filtre sert à retenir les substances

odoriférantes lorsque la hotte recycle l'air.

Plus elles se saturent en particules grasses

et plus elles risquent de s'enflammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Un changement à temps des filtres à

charbon actif prévient le risque d'incendie.

Ce risque est dû à l'accumulation de

chaleur qui se produit pendant une friture

ou la cuisson d'un rôti.

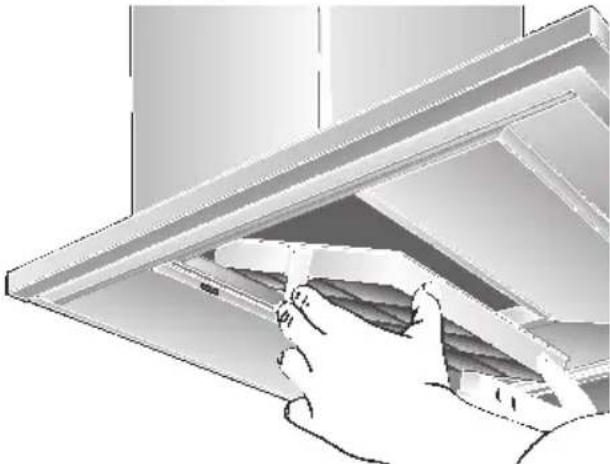

Mise en place du filtre:

Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir

la section intitulée "Retrait et mise en

place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.Nettoyage et entretien

Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débran-

chant la fiche mâle de la prise de courant

ou en coupant le disjoncteur/fusible.

❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s'est déposée

dans les endroits accessibles du corps de

hotte. Vous prévenez ainsi les risques

d'incendie et garantissez ainsi un

fonctionnement optimal de la hotte.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un

liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout

❑ N'utilisez pas de produits récurants ni

d'éponges à dos abrasif.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car

des taches mates pourraient

Prudence: ventilez suffisamment la

cuisine, n'utilisez jamais de flamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de

produit à vaisselle. Utilisez un chiffon doux et

N'utilisez jamais de détergent pour acier pour

nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

 Ne nettoyez jamais les surfaces en acier

inox avec des éponges à dos

récurant, et pas non plus avec des déter-

gents à base de sable, soude caustique, aci-

Surfaces en aluminium et en plastique:

❑ Utilisez un chiffon doux, ne peluchant pas,

du genre employé pour nettoyer les vitres,

ou un chiffon à microfibres.

❑ N'utilisez pas de chiffons secs.

❑ Utilisez un produit pour vitres mais non

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

❑ N'utilisez pas de produits récurants.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de

courant ou remontez le fusible/réarmez

Remarque: si l'éclairage ne fonctionne

pas, contrôlez si les ampoules sont

correctement enfoncées.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en

débranchant la fiche mâle de la prise de

courant ou en coupant le isjoncteur/

 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous

brûler demeure, même un moment après

2. Retirez l'anneau de l'ampoule avec un

tournevis ou assimilé.

3. Changez l'ampoule halogène

(ampoule halogène en vente

habituelle dans le commerce,

12 volts, 20 watts maxi., douille G4).

Attention: douille à enfichage.

Ne saisissez l'ampoule qu'avec un

Réglage de l'indicateur de saturation

S'il faut convertir la hotte sur un autre mode

(par ex. du mode Air évacué au mode Air

recyclé), vous devrez aussi modifier en

conséquence l'indicateur de saturation du

filtre (voir la notice de montage).

apparaît à l'indicateur:

❑ Voir la section intitulée "Filtre et

Si les touches de la hotte aspirante

restent inopérantes:

❑ Débranchez pendant une minute environ

la fiche mâle de la hotte aspirante ou

retirez le fusible pour la mettre hors

Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en

cas de dérangement, appelez s.v.p. le

service après-vente.

(Voir la liste des agences du service après-

Lors de votre appel, veuillez mentionner les

N° E FD Inscrivez les numéros correspondants de

votre hotte dans le cadre ci-dessus. Ces

numéros se trouvent à l'intérieur de

l'appareil, sur la plaque signalétique

accessible une fois la grille de filtre retirée.36

Remarques importantes

Remarques supplémentaires

concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en

vigueur dans votre pays (En Allemagne par

ex: les Règles technique TRGI régissant

l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version

applicable publiées par les fabricants

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une

paroi haute. Ecart minimum: 50 mm.

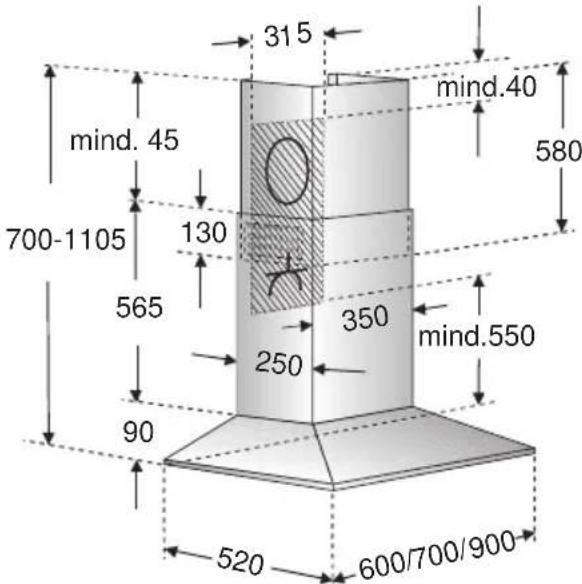

 Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur

de la grille support et le bord inférieur de la

hotte: 650 mm, fig. 1.

 Les anciens appareils ne sont pas des

déchets sans valeur.

Leur élimination respectueuse de

l'environnement permet de récupérer de

précieuses matières premières.

Avant de vous débarrasser de l'appareil,

rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un

emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés

sont compatibles avec l'environnement et

recyclables. Aidez-nous à éliminer

l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre

mairie quelles sont les formes de recyclage

actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de

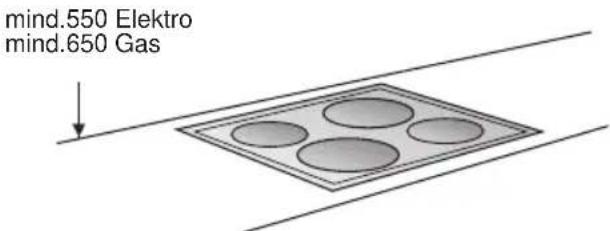

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte

doit être de 550 mm, voir fig. 1.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par

projection d'étincelles par ex.), le

montage de la hotte ne sera admis que si ce

foyer est équipé d'un couvercle fermé et

inamovible et si le montage ne

contrevient pas à la réglementation

nationale. Cette restriction ne vaut pas pour

les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inférieure de la hotte.37

L'air vicié est évacué vers le haut par un

conduit d'aération ou directement à l'air

libre par traversée du mur extérieur.

D L'air vicié ne doit jamais être évacué

vers une cheminée en service, rejetant des

fumées ou des gaz de combustion, ni vers

un conduit servant à l'aération de locaux

dans lesquels se trouvent des foyers à

combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié

devra être conforme aux arrêtés

municipaux, préfectoraux, et aux

prescriptions légales (par ex. aux

ordonnances publiques applicables au

Si l'air vicié doit être évacué par des

cheminées d'évacuation des fumées et gaz

de combustion qui ne sont pas en service,

veuillez respecter la réglementation locale

et nationale applicable.

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulati-

on) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possi-

ble si la dépression dans le local où le foyer

de chauffage est implanté ne dépasse pas

4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures

non obturables ménagées par ex. dans les

portes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la

situation, toujours tenir compte de

l'ensemble des moyens d'aération du

logement. Cette règle ne vaut générale-

ment pas si vous utilisez des appareils de

cuisson (table de cuisson et cuisinière à

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Evacuation de l'air à l'extérieur

❑ Fixez le tuyau d'air vicié contre le

Pour que la hotte aspirante ait le

meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et

Il ait le moins possible de coudes.

Il ait le plus fort diamètre et que les

coudes soient les plus arrondis

L'emploi de conduits d'air vicié

longs, rugueux, formant de nombreux

coudes ou d'un trop petit diamètre

fait descendre le débit d'air en

dessous du débit optimal, tout en

accroissant le bruit d'aspiration.

Conduits de section ronde:

recommandons des conduits au

diamètre intérieur de 150 mm mais de

Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter

aucun coude prononcé.

Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit

❑ Avec filtre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la

Branchement du conduit

d'évacuation l 150 mm:

Fixez le conduit d'évacuation

directement sur l'orifice.

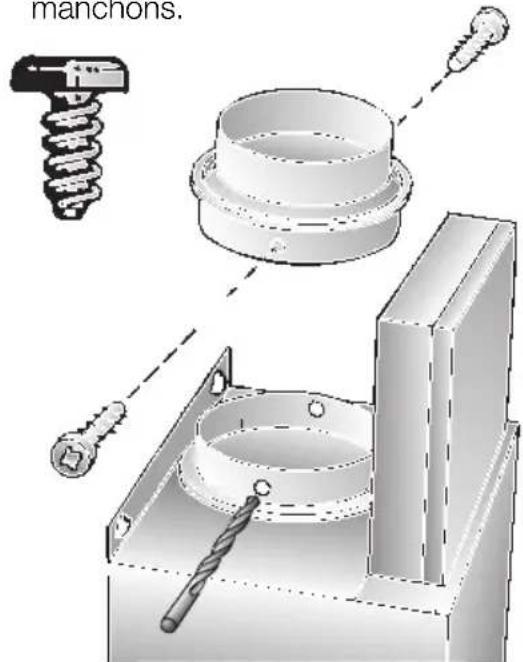

Branchement du conduit

d'évacuation l 120 mm:

❑ Introduisez le manchon réducteur dans

le manchon à air. Percez 2 trous de

3 mm de diamètre puis vissez les deux

numéros de référence

notice d'utilisation.

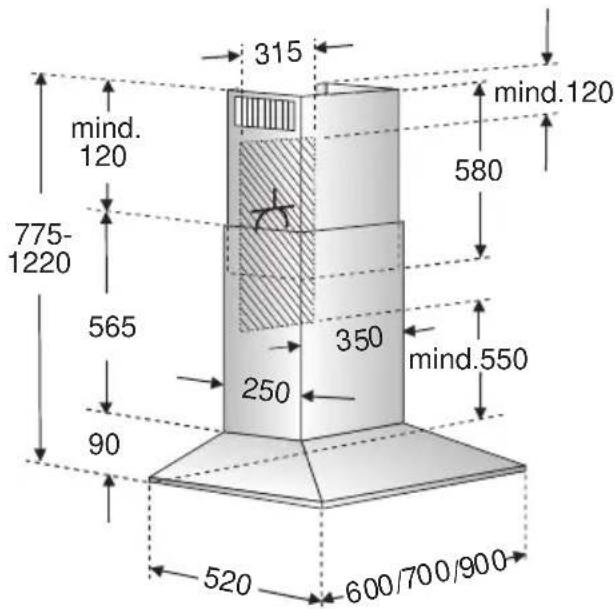

Le mur doit être bien plat et vertical.

Utilisez des chevilles pour assurer une

Air évacue Air recyclé

23,290 cm 25,4 Sous réserve de modifications constructives dansl’intérêt du progrès technique. Avant le montage

Conversion du mode Air

évacué au mode Air recyclé

Conversion de la commande

électronique au mode Air recyclé:

La hotte est livrée réglée en série sur le

Pour effectuer la conversion, il faut que

la hotte aspirante soit raccordée

électriquement mais hors tension.

1. Appuyer sur la touche 0 puis la

2. Pendant que la mention

allumée, appuyez en plus sur la

touche jusqu'à ce que la mention

ã s'allume. Ensuite, relâchez la touche.

ã s'éteint au bout d'un

temps bref. La commande électronique

est désormais réglée sur le mode Air

Pour convertir à nouveau la commande

électronique sur le mode Air évacué

(affichage de la lettre

répéter les opérations décrites aux

points 1. et 2. ci-dessus.

Branchement électrique

La fiche mâle de la hotte aspirante ne

pourra être branchée que dans une prise

secteur à contacts de terre réglementaire-

ment posée. Installer cette prise autant que

possible directement derrière le capotage

Caractéristiques électriques:

Vous les trouverez après avoir retiré le

cadre pour filtre, sur la plaque signalétique,

à l’intérieur de l’appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement:

Si le cordon doit être raccordé

définitivement au secteur:

Dans ce cas, le branchement de la hotte

ne pourra être effectué que par un

électricien-installateur agréé auprès de la

compagnie locale/nationale distributrice

Prévoir un dispositif de coupure côté

secteur. Valent comme tel les

commutateurs dont l'ouverture entre

contacts dépasse 3 mm et qui sectionnent

tous les pôles. Figurent parmi eux

également les disjoncteurs et contacteurs.

 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier

son remplacement au fabricant ou à son

service après-vente, ou encore à une

personne possédant des qualifications

identiques, pour éviter de créer des

Cette hotte aspirante est conforme aux

dispositions CE sur l'antiparasitage des

appareils électriques.40

Cette hotte aspirante est prévue pour le

montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu'au bord inférieur

de la hotte aspirante.

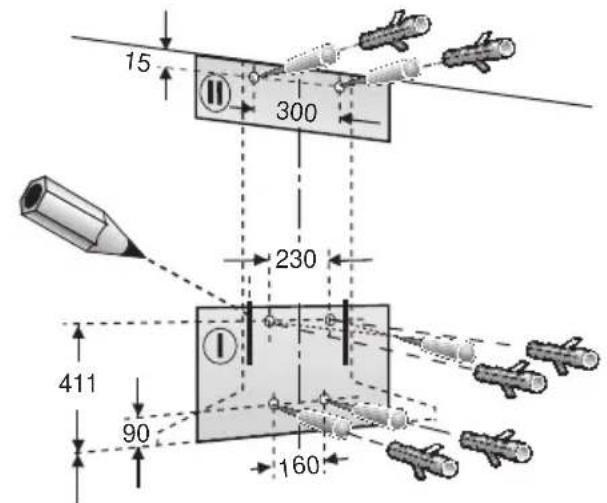

3. A l'aide du gabarit, marquez sur le mur

les emplacements des vis ainsi que,

pour faciliter l'opération, les contours de

la zone dans laquelle il faudra

 Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour

les foyers électriques et 650 mm pour les

foyers au gaz. Le bord inférieur du gabarit

représente le bord inférieur de la hotte

4. Percer 4 trous pour la hotte aspirante et

2 trous pour le capotage-cheminée.

Ces trous doivent faire 8 mm de

diamètre. Enfoncer les chevilles jusqu'à

Remarque: rappellez-vous que vous aurez

peut-être des accessoires spéciaux à

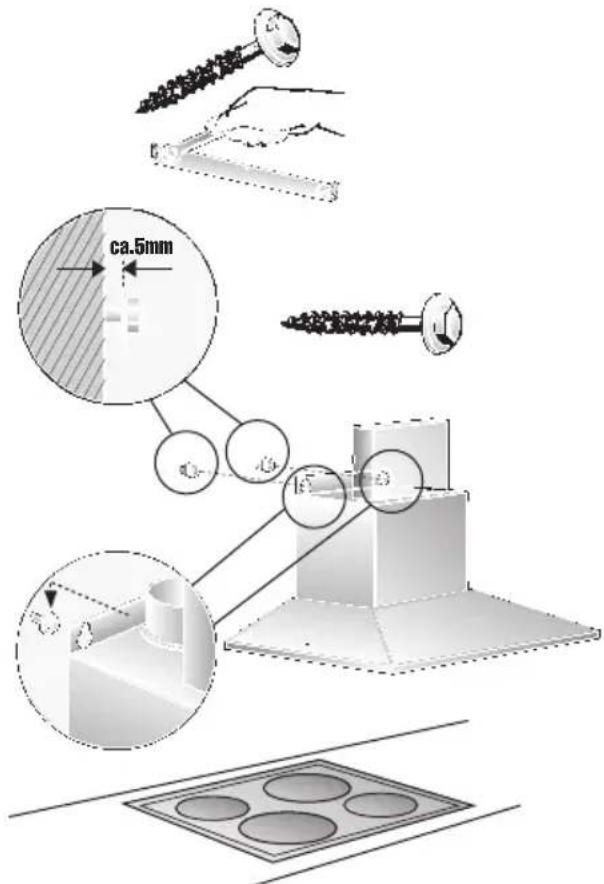

5. Au moyen de 2 vis hexagonales, visser

les cornières servant à retenir le

capotage de cheminée.

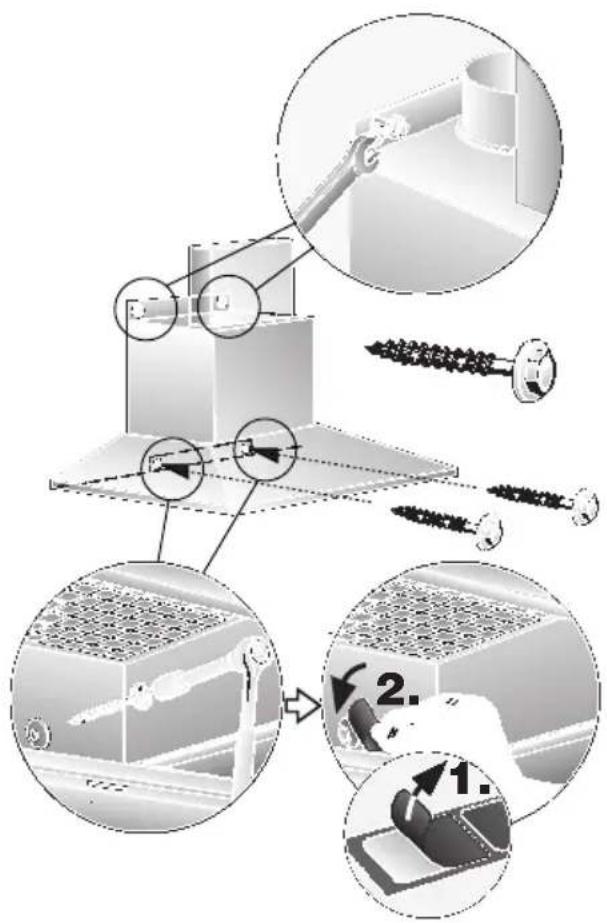

6. Vissez les deux vis hexagonales du haut

jusqu'à ce qu'elles ne dépassent plus

08. Vissez les vis hexagonales du bas.

 Avant de visser ces 4 vis à fond,

ajuster la hotte aspirante en position.

09. Collez une par une les pellicules

plastique de protection sur les trous

des 2 vis de fixation inférieures situés

sur la grille protectrice.

10. Raccorder la hotte aux tuyaux.

11. Effectuer le branchement électrique de

12. Retirez la pellicule de plastique

protégeant les deux capots en inox.

 Evitez d'endommager les surfaces

lisses en acier inox.

15. Remettre le filtre à graisse en place (voir

la notice d'utilisation).

14. Soulever l'élément supérieur puis le

visser au moyen de deux vis contre la

cornière de retenue.

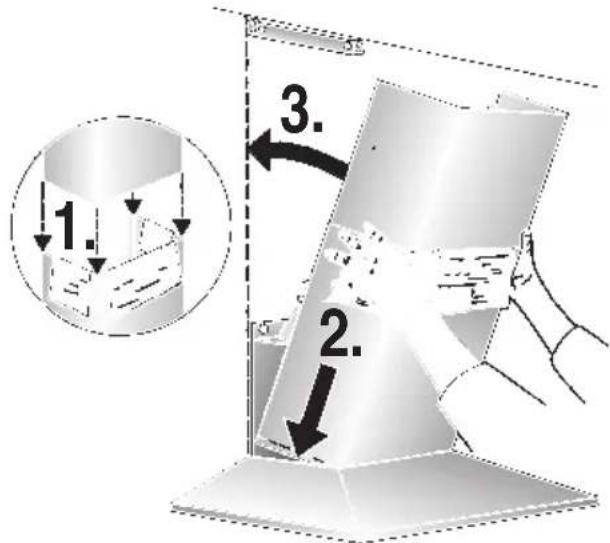

13. Insérer l'un dans l'autre les deux

éléments du capotage-cheminée (les

fentes de l'élément télescopique

supérieur doivent être tournées vers le

bas) puis les introduire dans la découpe

ménagée à cet effet dans la hotte

 Evitez de rayer les éléments du

capotage-cheminée au moment de les

introduire l'un dans l'autre. Dans ce

but, placez par exemple le gabarit sur

les arêtes de l'élément inférieur.42

 De complete montageset en de
