MANUAL DE USUARIO DWW066850 BOSCH

página 081 – 093 tr Sayfa 094 – 106 mind.

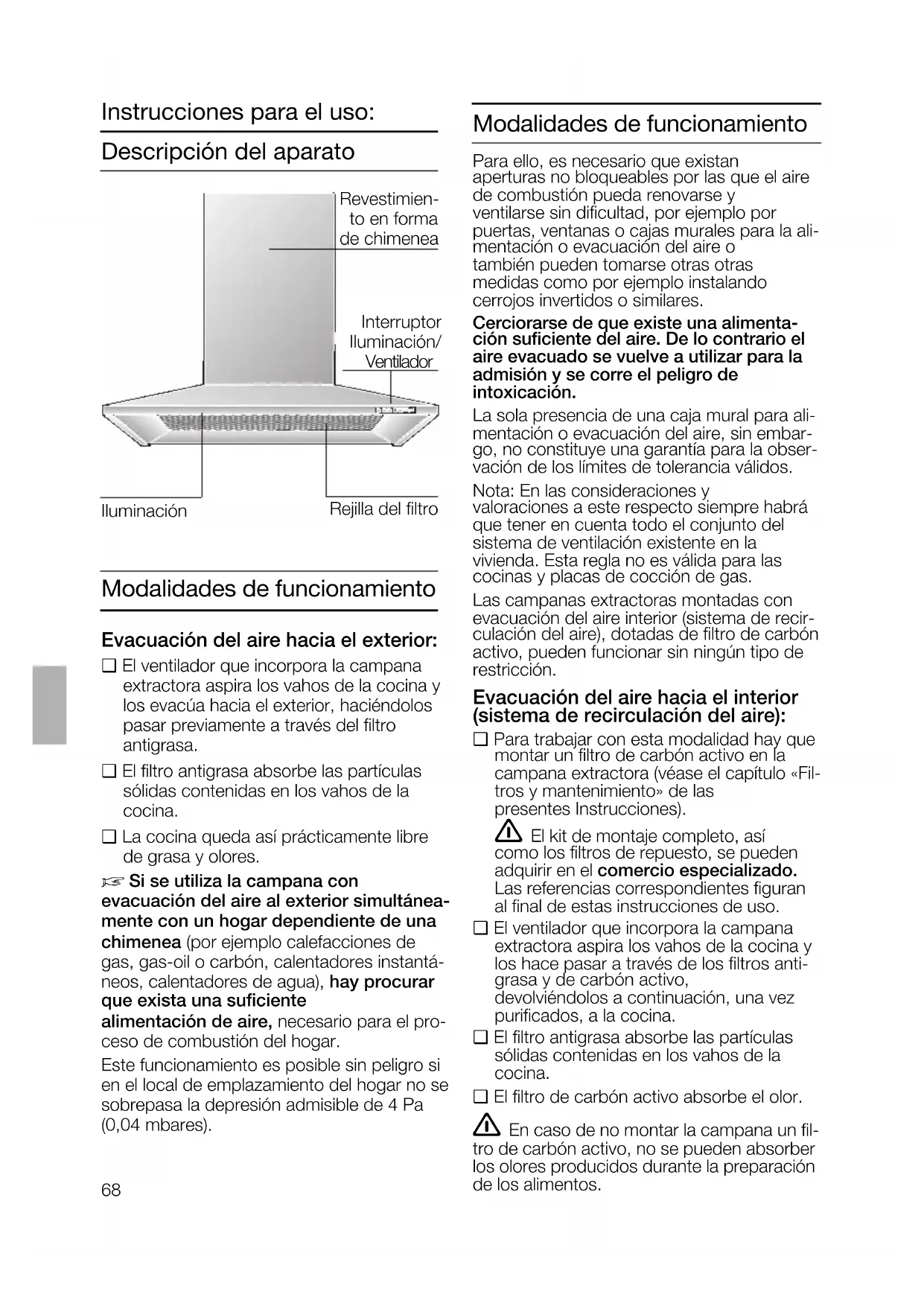

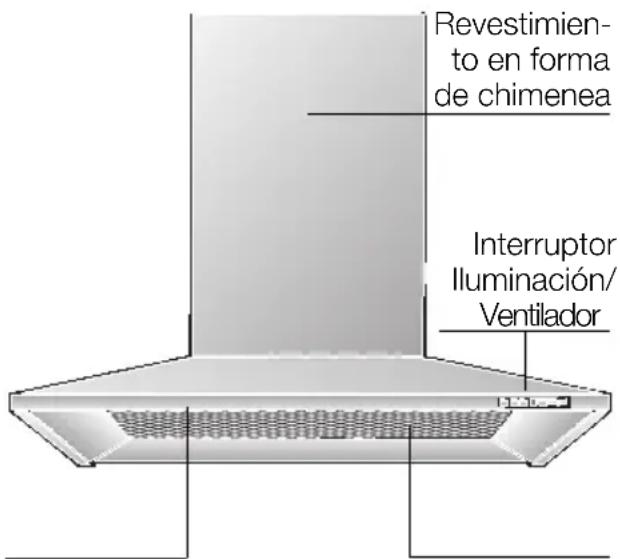

lateralmente con 2 viti alla squadra di arresto.68 Iluminación Interruptor Iluminación/ Ventilador Rejilla del filtro Revestimien- to en forma de chimenea Descripción del aparato Instrucciones para el uso: Modalidades de funcionamiento Evacuación del aire hacia el exterior: ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. ❑ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. ❑ La cocina queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultánea- mente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantá- neos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el pro- ceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). Modalidades de funcionamiento Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la ali- mentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares. Cerciorarse de que existe una alimenta- ción suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación. La sola presencia de una caja mural para ali- mentación o evacuación del aire, sin embar- go, no constituye una garantía para la obser- vación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recir- culación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Evacuación del aire hacia el interior (sistema de recirculación del aire): ❑ Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Fil- tros y mantenimiento» de las presentes Instrucciones). El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso. ❑ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros anti- grasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. ❑ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. ❑ El filtro de carbón activo absorbe el olor. En caso de no montar la campana un fil- tro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.69 Antes de la primera utilización Antes de la puesta en marcha inicial del aparato: ❑ Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y características deequipamiento que no concuerden íntegramente con las de su aparato concreto.❑ Esta campana extractora cumple las normas y disposiciones específicas enmateria de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario. Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platosque requieran grasa o aceite caliente, comopor ejemplo patatas fritas, etc., sólodeberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben! Las llamas de los quemadores de gas de las zonas de cocción deberán encon-trarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campanaextractora).Placas de cocción de gas / Cocinas de gas No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores).❑ Antes de emplear el aparato nuevodeberá leer detenidamente las instrucciones de servicio de la cocinaeléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.❑ Guarde las instrucciones de servicio y demontaje para un posible propietarioposterior. Si el aparato presentara daños o desperfectos, no deberá ser utilizado. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección delmedio ambiente (véanse al respecto lasinstrucciones de montaje de la campanaextractora). La presente campana extractora sólo es adecuada para uso doméstico. Utilizar la campana extractora sólo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga delas lámparas restantes. No usar nunca la campana extractora sin incorporar el filtro antigrasa.70 Escalón intensivo: Seleccionando el escalón de funciona- miento intensivo, el ventilador desarrolla su máxima potencia. Este escalón se suele usar sólo durante cortos períodos. ❑ Pulsar la tecla + repetidas veces, hasta que en la pantalla de visualización se ilumine la letra

❑ En caso de no desconectar manual- mente el escalón intensivo, el ventilador conmuta al cabo de 10 minutos automáticamente al escalón de potencia

Funcionamiento del ventilador tras su desconexión:

Pulsar la tecla . El ventilador funciona durante 10 minutos en el escalón |. En la pantalla de visualización destella un punto. El ventilador se desconecta automática- mente una vez transcurrido dicho período. Iluminación:

Pulsar brevemente la tecla a para activar o desactivar la iluminación.

La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no. ❑ Ajustar la intensidad de la iluminación: Mantener pulsada la tecla a hasta alcanzar la intensidad de iluminación deseada. Activación automática de la iluminación, por ejemplo a través de un temporizador: ❑ El ventilador y la iluminación tienen que estar desconectados. Conexión: Pulsar simultáneamente las teclas – y

❑ Al cabo de 3 segundos, la iluminación se conecta a modo de confirmación. Desconexión: Repetir la operación con la iluminación activada. ❑ Al cabo de 3 segundos, la iluminación se desconecta a modo de confirmación. La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es: ❑ Conectando la campana extractora al comenzar a trabajar. ❑ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos. Manejo de la campana extractora Señal acústica: ❑ Al pulsar una tecla se escucha una señal acústica de confirmación. Desactivar la señal acústica: ❑ Pulsar simultáneamente las teclas 0 y + hasta que se produzca al cabo de tres segundos una señal acústica. Activar la señal acústica: ❑ Repetir la operación descrita más arriba. Conectar el ventilador: ❑ Pulsar la tecla +. Conectar el ventilador: ❑ Pulsar la tecla +. El ventilador pasa a funcionar con un escalón de potencia superior. ❑ Pulsar la tecla –. El ventilador pasa a funcionar con un escalón de potencia inferior. Ajustar el escalón de potencia del ventilador: ❑ Pulsar la tecla 0. La indicación { se apaga al poco tiempo.

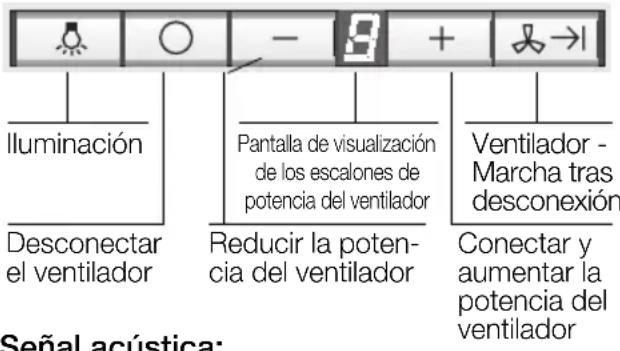

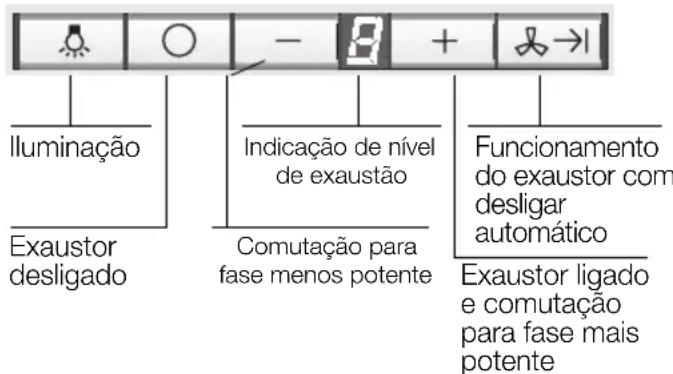

❑ Pulsar la tecla de reducción – repetidas veces, hasta que el ventilador se desconecte. La indicación { se apaga al poco tiempo. Iluminación Desconectar el ventilador Reducir la poten- cia del ventilador Pantalla de visualizaciónde los escalones depotencia del ventilador Ventilador - Marcha tras desconexión Conectar y aumentar la potencia del ventilador71 Filtros y mantenimiento Filtro antigrasa: Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos. Las esterillas de filtro son de metal antiinflamable. ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumu- lación de calor al freír o asar alimentos. Indicación del grado de saturación de grasa del filtro: En caso de estar saturados los filtros se activa, tras desconectar el ventilador, durante 10 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra

En tal caso deberá limpiarse el filtro de la grasa acumulada. Limpieza del filtro antigrasa metálico: ❑ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos. Importante: No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa. ❑ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir. Desmontar y montar los filtros antigrasa metálicos: ¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

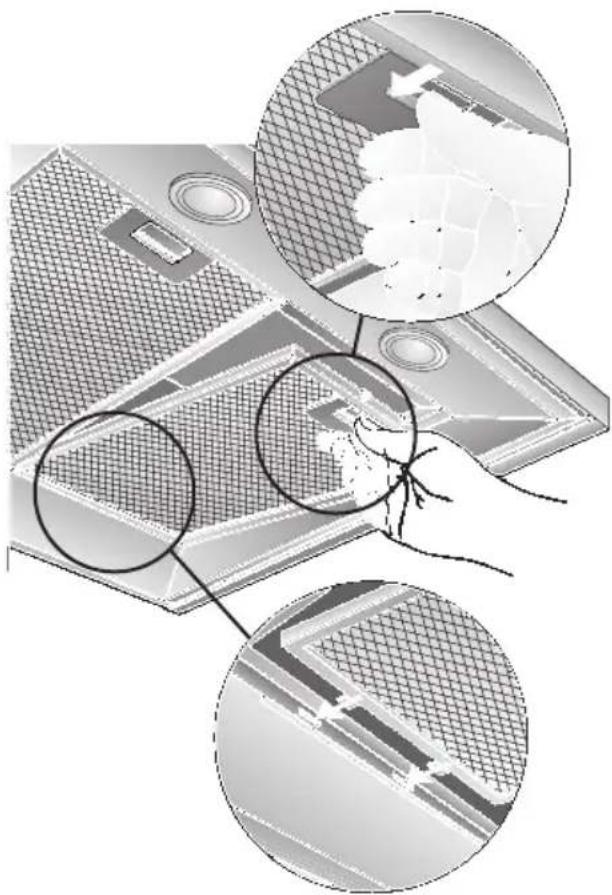

1. Presionar el enclavamiento de los filtros

antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.

2. Limpiar los filtros.

3. Montar los filtros limpios en su sitio.

# de la pantalla de visualización. ❑ Pulsar la tecla 0.72 Indicación del grado de saturación de grasa del filtro: En caso de estar saturado el filtro de carbón activo, se activa, tras desconectar el ventilador, durante 10 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra

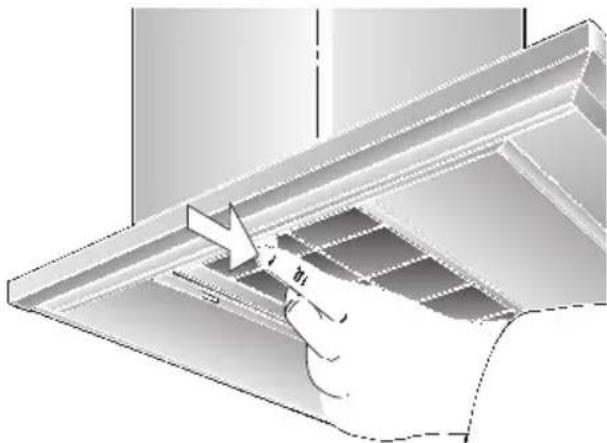

En tal caso deberá sustituirse el filtro de la grasa acumulada. Desmontar el filtro de carbón activo: ¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa.

2. Oprimir las lengüetas de sujeción por

ambos lados y retirar el filtro de carbón activo hacia abajo. Filtros y mantenimiento

3. Enclavar las lengüetas de sujeción en

ambos lados del filtro.

4. Montar los filtros antigrasa (véase al

respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).

Borrar la ã de la pantalla de visualización.

3. Montar los filtros antigrasa.

Sustituir el filtro de carbón activo:

El filtro de carbón activo puede adquirir- se en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).

Utilizar sólo filtros originales del Fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo. Evacuación del filtro de carbón activo usado:

Los filtros de carbón activo no incorpo- ran ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los dese- chos domésticos (cubo de basura). Filtro de carbón activo: Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). ¡Atención! A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana. ¡Importante!: La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumu- lación de calor al freír o asar alimentos. Montar el filtro: ¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos».

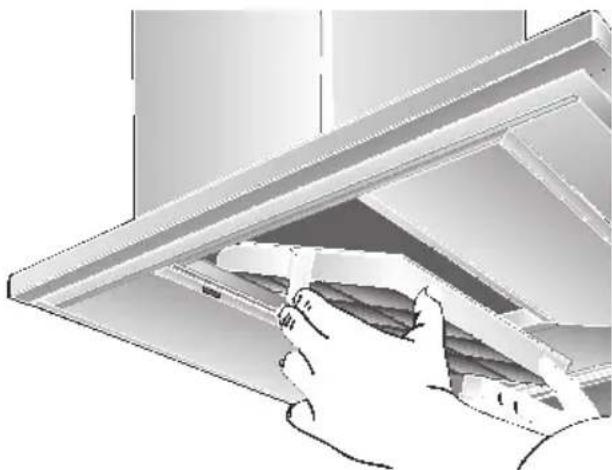

Montar el filtro de carbón activo.Limpieza y cuidados

4. Colocar el cristal protector en su

emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente

introduciendo el cable de conexión en la toma de corriente o a través del fusible. Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas. Sustituir las lámparas

1. Desconectar la campana extractora de

la red eléctrica,.extrayendo el cable de conexión de la toma de corriente o a través del fusible. Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.

2. Extraer el cristal protector del emplaza-

miento con ayuda de un destornillador o cualquier objeto semejante.

3. Sustituir la lámpara halógena por una

lámpara halógena corriente, 12 V, máx. 20 W, base G 4). Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio.

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible. ❑ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento. ❑ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. ❑ En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. ❑ No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. ❑ Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate. Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas! Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable! Superficies de acero inoxidable: ❑ Usar un limpiador para acero inoxidable suave, no abrasivo. ❑ Limpiar el metal sólo en dirección al pulido. ¡No limpiar las superficies de acero inoxidable con esponjas abrasivas! ¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro! Superficies de aluminio y plástico: ❑ Utilizar sólo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra. ❑ No utilizar paños secos. ❑ Utilizar un agente limpiacristales suave. ❑ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. ❑ No utilizar agentes frotadores.74 Averías y perturbaciones En caso de que en la pantalla de visua- lización aparezcan las letras # o ã: ❑ Véase al respecto el capítulo «Filtros y mantenimiento». En caso de no poder accionar los mandos ni activar las funciones de la campana extractora:

Dejar la campana sin corriente durante aproximadamente 1 minuto extrayendo el enchufe de la toma de corriente o desconectando el fusible de la red. Conectar a continuación la campana extractora. En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales). Para cualquier consulta deberán indicarse los números de producto y de fabricación: Ajustar la indicación del grado de saturación del filtro En caso de que fuera necesario modificar la modalidad de funcionamiento de la campa- na extractora de evacuación del aire al exterior a evacuación del aire al interior, hay que modificar también la indicación del grado de saturación del filtro, adaptándolo a los filtros usados (véanse al respecto las instrucciones de montaje). N° E FD Anote las números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.75 Instrucciones de montaje: – Advertencias importantes La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua. Advertencias adicionales relativas a las cocinas de gas: Al proceder al montaje de los quema- dores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa’s (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas. Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm, (Fig. 1).

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).76 Antes del montaje El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

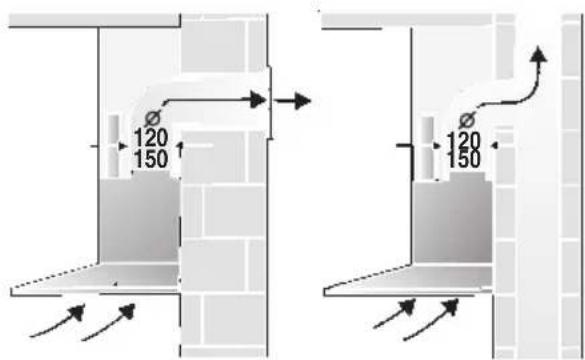

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares. Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación). En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultá- neamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares. Cerciorarse de que existe una alimenta- ción suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxi- cación. La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica. Funcionamiento con evacuación del aire al exterior

5Antes del montaje ❑ Fijar el tubo de evacuación del aire al tubo reductor. Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso.

Menor número de codos posible.

Usar en lo posible tubos de gran diáme- tro, así como codos de gran tamaño. Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

Tubos redondos: Se aconseja emplear tubos con un diámetro interior 150 mm; el diámetro mínimo admisible es de 120 mm.

Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos. Diámetro 120 mm, approx. 113 cm

En caso de usar tubos con diferentes diámetros: Colocar una tira estanqueizante.

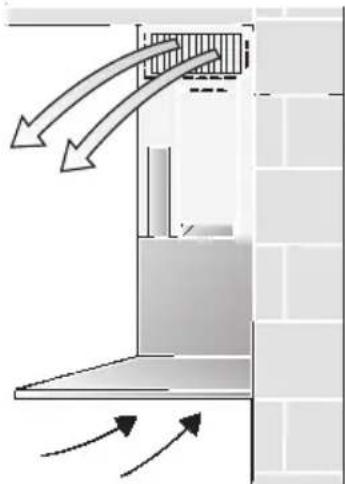

Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire. Funcionamiento con evacuación del aire hacia el interior (recirculación del aire) ❑ Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior. Conexión de los tubos de evacuación Tubo con diámetro de 150 mm:

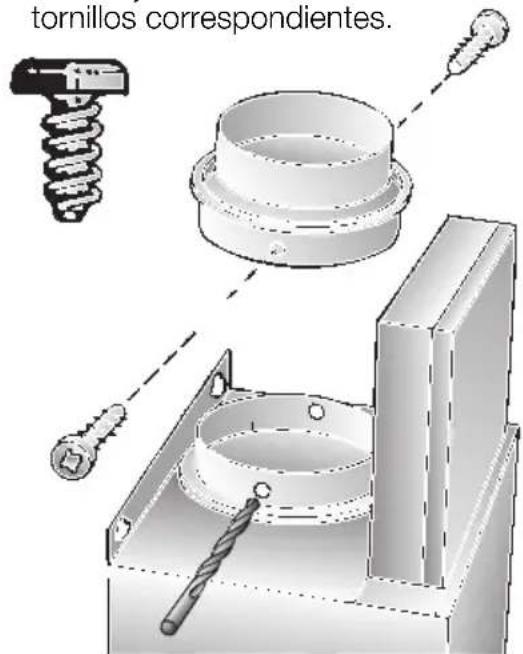

Fijar directamente el tubo de evacuación el aire en el racor de empalme. En caso de tubos de evacuación con 120 mm de diámetro: ❑ Colocar el tubo reductor en el empalme de evacuación del aire de la campana. Practicar previamente dos agujeros de 3 mm de diámetro para la fijación del tubo. Fijar el tubo con los tornillos correspondientes. El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio espe- cializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.

Preparativos en la pared

La pared tiene que ser lisa y vertical.

Procurar un asiento firme de los tacos en la pared. Peso en kg: Antes del montaje Evacuación del aire al exterior Recircula- ción del aire 20,260 cm 22,4 21,570 cm 23,7 23,290 cm 25,4 Nos reservamos el derecho de introducir modificacio-nes o cambios constructivos en los aparatos comoconsecuencia del progreso técnico. Modificar el funcionamiento de la campana extractora de evacuación del aire hacia el exterior a evacuación del aire al interior Modificar el mando electrónico de la campana de funcionamiento con evacuación del aire al exterior a evacuación del aire al interior:

La campana extractora viene ajustada de fábrica a funcionamiento con evacuación del aire hacia el exterior.

La campana extractora tiene que estar acoplada a la red eléctrica, pero desconectada.

1. Pulsar la tecla «0», manteniéndola

2. Mientras permanezca iluminada la

indicación {, pulsar adicionalmente la tecla hasta que se ilumine la indicación ã. Soltar a continuación todas las teclas.

La indicación ã se apaga al poco tiempo. El mando electrónico de la campana ha sido ajustado a funcionamiento con evacuación del aire hacia el interior.

En caso de repetir las fases descritas en los apartados 1 y 2, se vuelve a ajustar la campana extractora a funcionamiento con evacuación del aire hacia el exterior (indicación

Conexión eléctrica La campana extractora sólo podrá conectar- se a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana. Características eléctricas: figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato. En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes. Longitud del cable de conexión a la red eléctrica: 1,30 m. En caso de necesitar una conexión fija a la red eléctrica: El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registra- do como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como disposi- tivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores. En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico espe- cializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.79 Montaje ca.5mm Atención: ¡Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!

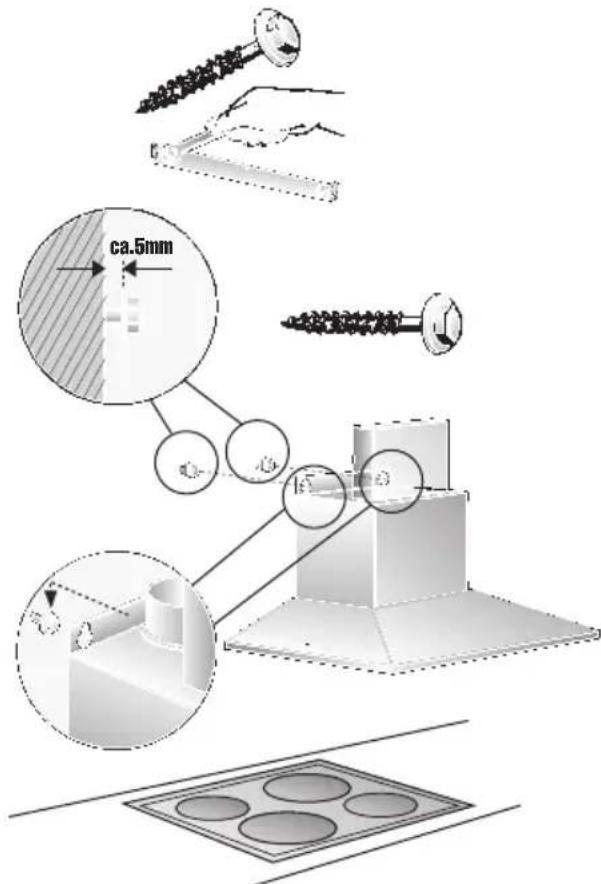

5. Montar y fijar la escuadra de soporte

del revestimiento con dos tornillos hexagonales.

6. Enroscar los dos tornillos hexagonales

superiores hasta unos 5 mm.

7. Enganchar la campana extractora en los

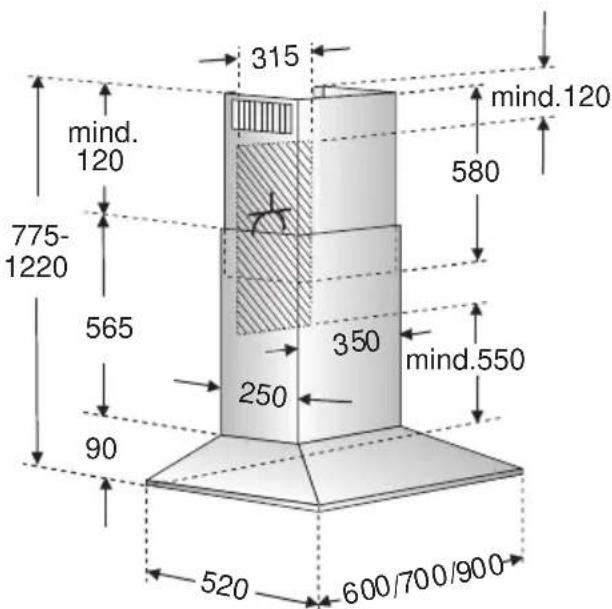

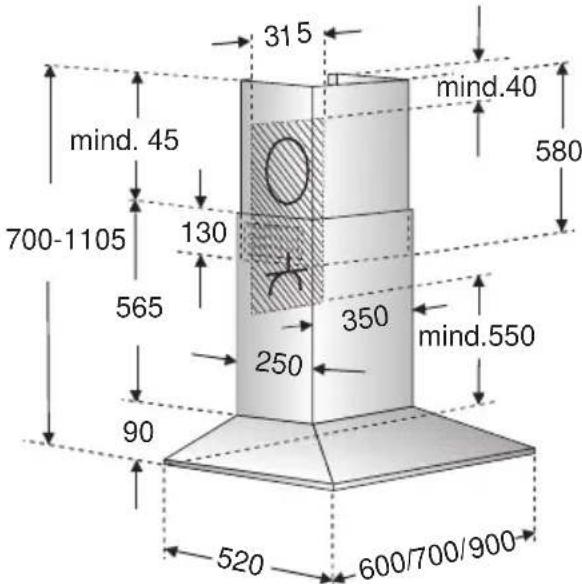

mind.550 Elektro mind.650 Gas Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.

1. Retirar el filtro antigrasa (véanse al

respecto las instrucciones de uso de la campana).

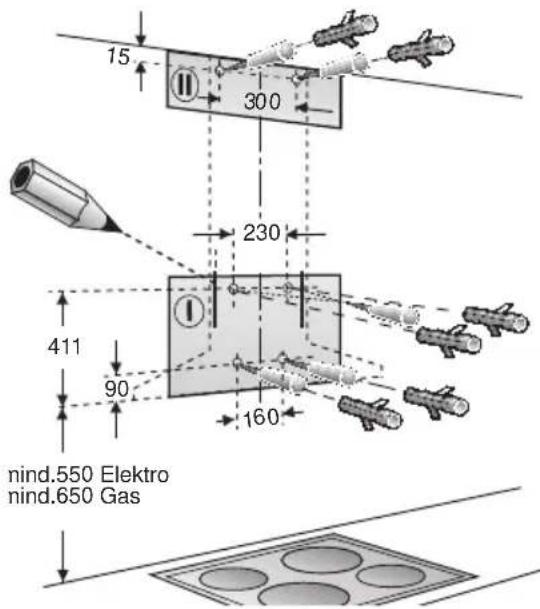

2. Trazar en la pared una línea medial

desde el techo hasta el borde inferior de la campana extractora.

3. Marcar en la pared, con ayuda de la

plantilla suministrada con el aparato, la posición de los tornillos de sujeción. Para facilitar el trabajo, dibujar ligera- mente en la pared los contornos de la campana que debe engancharse en los tornillos. Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora.

4. Practicar 4 taladros para los tornillos de

sujeción del cuerpo de la campana extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.80

15. Montar el filtro antigrasa (véanse al

respecto las instrucciones de uso de la campana extractora). Montaje

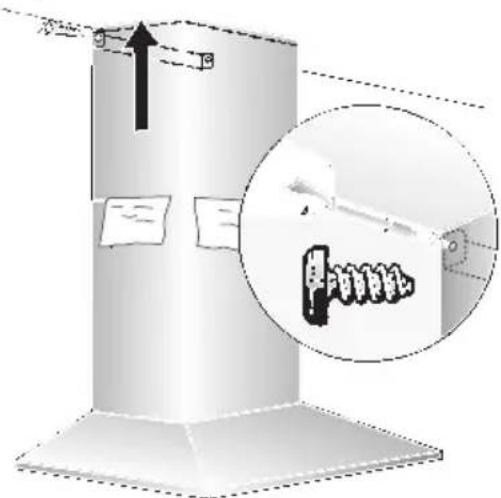

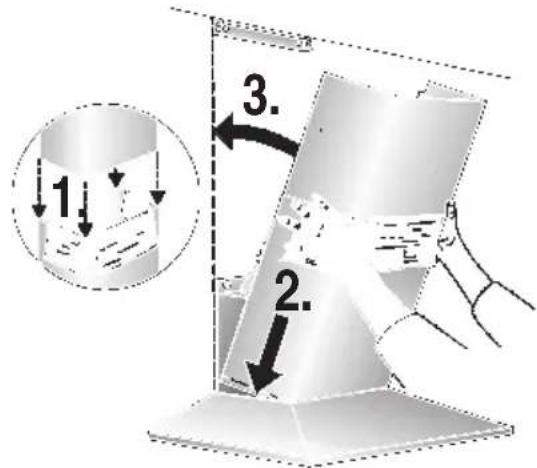

13. Enganchar los dos elementos del

revestimiento de la chimenea desplazándolos uno respecto al otro - las ranuras de la parte telescópica superior deberá estar hacia abajo. Colocar el revestimiento en forma de chimenea en la ranura de soporte de la campana extractora. ¡Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.

10. Empalmar el tubo de evacuación del

aire en la campana extractora.

11. Conectar el aparato a la red eléctrica.

12. Retirar la lámina protectora de los

revestimientos laterales de la chimenea. ¡Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos!

superior del revestimiento de la chimenea y fijarlo lateralmente, con ayuda de dos tornillos, a la escuadra de soporte.

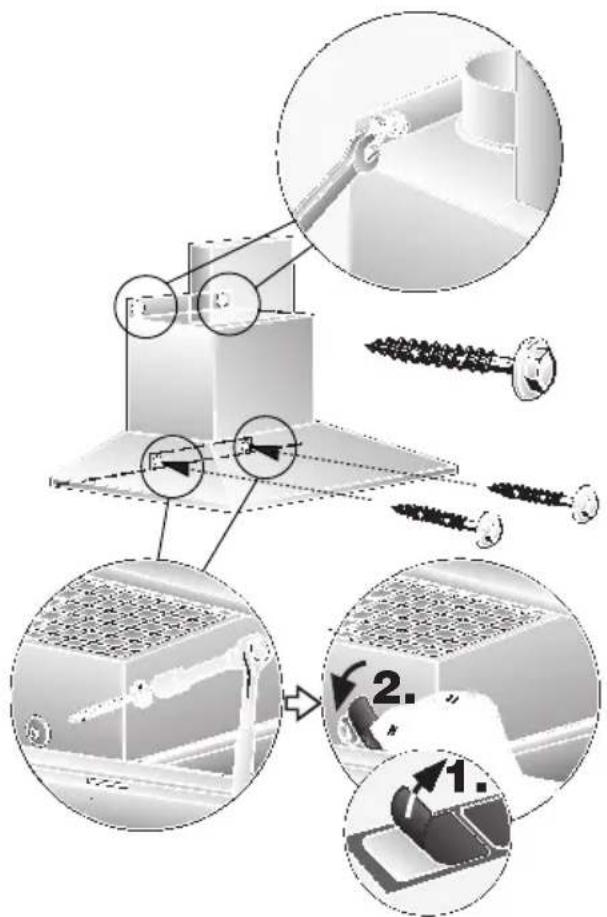

08. Enroscar los dos tornillos hexagonales

inferiores. ¡Antes de apretar a tope los tornillos de sujeción de la campana, hay que alinear ésta!.

09. Pegar una lámina protectora sobre los
