Ürün Tipi	Duvar tipi davlumbaz
Marka	Bosch
Model	DKE945M
Mevcut genişlik	60 cm veya 90 cm (versiyona göre)
Ağırlık (60 cm, hava tahliyeli)	19,0 kg
Ağırlık (60 cm, hava devridaimli)	21,0 kg
Ağırlık (90 cm, hava tahliyeli)	21,5 kg
Ağırlık (90 cm, hava devridaimli)	23,5 kg
Elektrik bağlantısı	220-240 V, 50 Hz
Maks. emiş gücü	Kılavuzda belirtilmemiş
Kademe sayısı	3 kademe (+ ve - tuşları ile gösterge)
Çalışma modları	Dışarıya hava tahliyesi veya hava devridaimi (aktif karbon filtre ile)
Aydınlatma	Haloje ampul 12 V, maks. 20 W, G4 duy
Yağ filtresi türü	Metal, bulaşık makinesinde yıkanabilir
Aktif karbon filtre türü	Tek kullanımlık, yılda yaklaşık 1 kez değiştirilmeli
Elektrikli ocak üzerindeki minimum mesafe	550 mm
Gazlı ocak üzerindeki minimum mesafe	650 mm
Güç kablosu uzunluğu	1,30 m
Davlumbaz malzemesi	Paslanmaz çelik, alüminyum, plastik
Yüzey temizliği	Sıcak su ve bulaşık deterjanı veya agresif olmayan cam temizleyici
Mevcut yedek parçalar	Yağ filtreleri, aktif karbon filtre, halojen ampuller
Satış sonrası hizmet	Bosch (onarımlar için satış sonrası servisle iletişime geçin)
Özel aksesuarlar	Hava devridaim için montaj kiti, geri tepme vanaları
Garanti	Kılavuzda belirtilmemiş

Sık sorulan sorular - DKE945M BOSCH

Bosch DKE945M davlumbaz nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. Davlumbazı duvara, minimum mesafelere uyarak sabitleyin: elektrikli ocağın üzerinde 550 mm, gazlı ocağın üzerinde 650 mm. Delikleri delmek için verilen şablonu kullanın. Duvarın düz olduğundan emin olun ve uygun dübeller kullanın.

Tahliye modu ile devridaim modu arasındaki fark nedir?

Tahliye modunda, kirli hava bir kanal aracılığıyla dışarı atılır. Devridaim modunda, hava aktif karbon filtreden geçerek kokuları tutar ve mutfağa geri gönderilir. Devridaim modu, aktif karbon filtre takılmasını gerektirir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde veya elde sıcak su ve bulaşık deterjanı ile temizlenebilir. Elde yıkıyorsanız birkaç saat bekletin. Fırçalayın, durulayın ve süzülmeye bırakın. Kuruduktan sonra yerine takın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yaklaşık yılda bir kez veya davlumbaz yoğun kullanılıyorsa (günde 2 saatten fazla) daha sık değiştirilmelidir. Doymuş bir filtre verimliliği azaltır ve yangın riski oluşturur.

Davlumbaz çalışmazsa ne yapmalıyım?

Önce elektrik bağlantısını kontrol edin: fiş, sigorta veya devre kesici. Aydınlatma çalışmıyorsa halojen ampulleri kontrol edin ve gerekirse değiştirin. Diğer sorunlar için Bosch satış sonrası servisine başvurun.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, asla. Yağ filtresi yağ parçacıklarını tutar ve davlumbazı korur. Filtresiz çalıştırılırsa yağ birikerek yangına neden olabilir. Davlumbazı asla yağ filtresi olmadan çalıştırmayın.

Emiş hızı nasıl ayarlanır?

Kontrol panelindeki + ve - tuşlarını kullanın. Hızı artırmak için +, azaltmak için - tuşuna basın. 0 tuşu fanı durdurur. Aydınlatma bağımsız olarak açılabilir.

Aydınlatma için hangi ampul kullanılır?

12 V, maks. 20 W, G4 duylu halojen ampul kullanın. Her zaman aynı özelliklerde bir ampulle değiştirin. Dikkat: ampuller ısınır, dokunmadan önce soğumasını bekleyin.

Davlumbazı gazlı ocağın üzerine kurmak mümkün müdür?

Evet, ancak davlumbazın alt kenarı ile ocak brülörlerinin üstü arasında minimum 650 mm mesafe bırakın. Tüm ocak gözlerini tam güçte 15 dakikadan fazla çalıştırmayın. Üç veya daha fazla göz açıksa davlumbazı maksimum hızda kullanın.

Paslanmaz çelik yüzeyler nasıl temizlenir?

Özel paslanmaz çelik temizleyici veya agresif olmayan cam temizleyici kullanın. Parlatma yönünde ovalayın. Aşındırıcı süngerler, ovma tozu ve klor, kostik veya asit içeren ürünlerden kaçının.

KULLANIM KILAVUZU DKE945M BOSCH

Aspiratorun fani, mutfaktaki havayi emer ve yag filtresindenGPCirerekdisariya atar.
Yag filtresi, mutfak havasindaki yaglmaddelerit tutar.
Mufak yag ve kokudan hemen hemen tamamen arindirilmis olur.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagl yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicasu cihazları,sicak su hazirlama cihazlarigibi) durumunda, ilgili soba ve yakma cihazlarin yanması icin ihtiyaci olan yeterli hava giri olması saglanmaldir.

Ilgili soba veya cihazin kurulduğu yerdekivakum 4 Pa (0,04 mbar) degerini asmazsa, tehlikesiz bir isletme mumkün olur.

Isletme türleri

Örn. kapilardaki, pencerelerdeki kapatilamayan delikler ve hava,giris/çikis duvar böglantiları veya karsiliklıkilit sistemleri gibiDAQ teknik onlemler vya benzeri donanimlar sayesinde yeti yanma havasi,girişi,sağlanırsa,soz konusu tehligi isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Degerlendirmede daima evin tum havalandirmasi dikkate alinmaldir. Orn. ocek ve gaz ocaklari gibi ocaklarin kullanilmasinda bu kural uygulanmaz.

Eger aspiratordolaşimi hava modunda (aktif carbon filtresi ile) kullanilrsa, herhangi bir sinirlama olmadan isletme mumkundur.

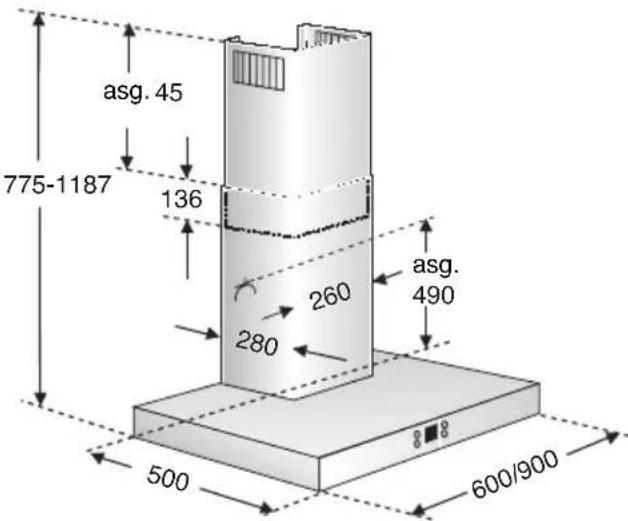

Dolaşimi lha vamodu:

Bu islem icin bir aktif karbon filtresi takilmalidir (bkz. filtrvebakim).
Komple montaj setini ve yedek
filtreyi yetkili saticidan alabilirsiniz.
Ilgili aksesuar numaralarini bu kullanma
talimatinin sonunda bulabilirsiniz.
Aspiratorun fani, mutfaktaki havayi emer,yag ve aktif carbon filtresindenGPCirir ve temizlenmis sekilde disariya atar.
Yag filtresi, mutfak havasindaki yaglmaddelerit tutar.
Aktif karbon filtresi koku maddelerini tutar.

Eger aspiratore aktif carbon filtresi takilmazsa, mutfak buhar ve dumanindaki kokuya sebep alan maddelerinin tutulmasi mumkun degildir.

Önemli bilgiler:

Bu kullanma talimati birden fazla cihaz modeli icin geleerlidir.

Cihaziniza uymayan bazi donanim özellikleri tarif edilmis olabilir.

Bu aspirator genel guvenlik yonetmeliklerine uygundur.

Muhtemel onarimal sadece yetkili elemanlar tarafindan yapilmalidir.

Gerekti gibi yapilmayan onarimlar, kullanici icin onemli tehlikeler sebep olabilir.

Cihaz hasarli ise, calistirmayiniz.

Cihazin baglantisi ve isletmeye alinmasi sadece yetkili bir eleman tarafindan yapilmaldir.

Eger bu cihazin baglanti hatti zarar gürse, herhangi bir tehlike olusmasini onlemek icin, bu hat cihaz üreticisi veya yetkili servis tarafindan ya da ayni yetki ve alanaklara sahip baska bir uzman eleman tarafindan degistirilmelidir.

Cihazın ambalaj malzemesi gerektigi sekilde giderilmelidir (montaj talimatınabinkiz).

Bu aspirator ticari kullanim icin degil, evde kullanilmak icin ureilmistir.

Aspiratori uncanlambalari (ampulleri) takili sekilde calistiriniz.

Bozuk ampuller, calisir durumdaki diger ampullerin asiri yuklenmesinin onlenmesi icin derhal degistirilmelidir.

Aspirator hiçbir zaman yag filtresi olmadan calistirilmamalidir.

Asiri isinan kat veya siv yağlar cok cabuk alevlenebilir.

Bunun icin, orn. patates kizartmasi gibi kat i ve sivı yağlar ile besin hazirlarken ocağın basindan ayrilmayıniz.

Aspiratorun ultinda alevlenen besinler hazirlamayiniz.

Yükselen alevlerden dolayi yag filtresinin yanma tehlikesi söz konusudur.

Yeni cihazi kullanmadan once, lutfen kullanma talimatin itinayla okuyunuz. Kullanma talimatinda kendi guvenliginiz, cihazin kulanimi ve bakimi ile ilgili onemli bilgiler bulunmaktadir.
Kullanma ve montaj talimatini, cihazisonradan baska birine vereceeginiz veya satacaginiz zaman yeti sahibine vermek üzere itinayla saklayiniz.

Ocaklarin üzerinde daima uygun kaplar olmalidir.
Aspiratorun kat yakit maddesi (komur, odun ve benzeri) yakilan ocek veya sobalar uzerinde kullanilmasina sadece belli durumlarda izin verilir (montaj talimatina bakiniz).

Gaz bekleri / Gazl oçaklar

Gaz beklerinin hepsini uzun bir sure (azam. 15 dakika) aynianda en yuksek isi ayari ile calistirmayiniz,aksi halde, cihazin diyuzeyine dokunulca yanma tehlikesisi soz konusudur ya da aspirator zarar gore bilir. Aspiratorun bir gaz ocaigi uzerine kurulup calistirilmasi halinde, eger uç veya daha fazla gaz ocaigi aynianda acilirsa, aspirator azami guc kademesinde calistirilmalidir.

Arizalar

Herhangi bir sorunuz varsa veya bir ariza durumunda, yetkili servisi arayiniz.

(Yetkili servis merkezleri listesine bakiniz).

Yetkili servisi arayinca su bilgileri bildiriniz:

E-Nr.

FD

Bu numaralari yukaridaki kutu icine yaziniz. Numaralar, yaq filtresi cikarildiktan sonra aspiratorun ic kismindaki tip levhasi veya tip etiketi uzerindeir.

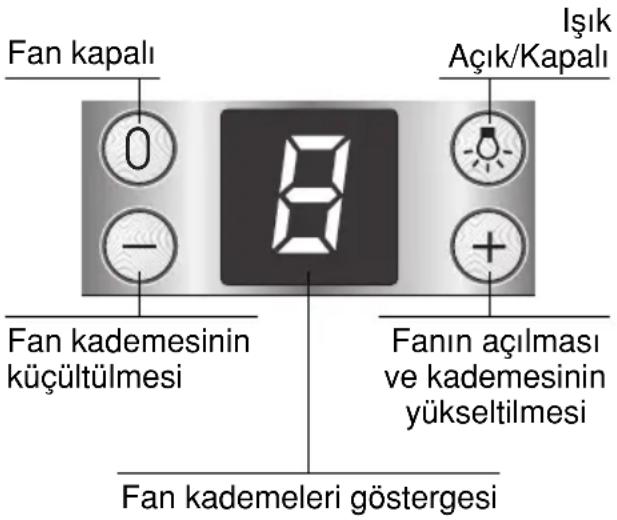

Aspiratorun kullanimi

Mufaktaki kōtū hava en etkili su sekilde giderilir:
Aspirator pişirme ilemine îstanilirken açilmaldir.
Aspirator anecdik piirme islemi sona erdikten birkac dokika sonra kapatilmaldir.

Fanin acilmasi:

+tuşuna basiniz.

istenilen fan kademesinin ayarlanması:

+tuşuna basiniz.

Fan bir kademe hizlanir.

• tuşuna basiniz.

Fan bir kademe yavaşlar.

Fanin kapatilmasi:

0 tusuna basiniz.

Veya:

• Fan kapanincaya kadar, peş peşe - tusuna basiniz.

Aydinlatma:

Fan kapali olsa dahi, aydinlatma her zaman kullanilabilir.

Filtre ve bakimi

Yagfiltresi:

Mufak havasindaki yagli maddeleri ayirmak icin metal yag filtrleri kullanilmistir.

Filtre tabakari yanmayan metalden ibarettir.

Dikkat:

Filtre yagi madde artiklar ile doldukca, alevlenme tehlikesi artar ve aspiratorun islevi etkilenebilir.

Önemli:

Metal yag filtresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde soz konusu olan isi yiğilması sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

Metal yag filtrerinin temizlenmesi:

Normal isletmede (gunde 1-2 saat), metal yag filtreleri 8-10 hafta sonra temizlenmelidir
Temizleme islemi bulasik makinesinde yapilabilir. Bu esnada filtrlerde hafif renk degismesi olabilir.
Filtre bol bir sekilde bulasik makinesine yerleşirilmelidir. Sıkırlmamalidir.

Önemli:

Cok dolmus metal yağ filtreleri baska bulasiklar ile birlikte yikamayiniz.

Elden temizleme durumunda, yağfiltrerleri sicism deterjanl su icindeyumusatilmaldir. Ardindan fircalanmali, iyice durulanmali ve suyunun akmasi beklenmelidir.

Filtre ve bakimi

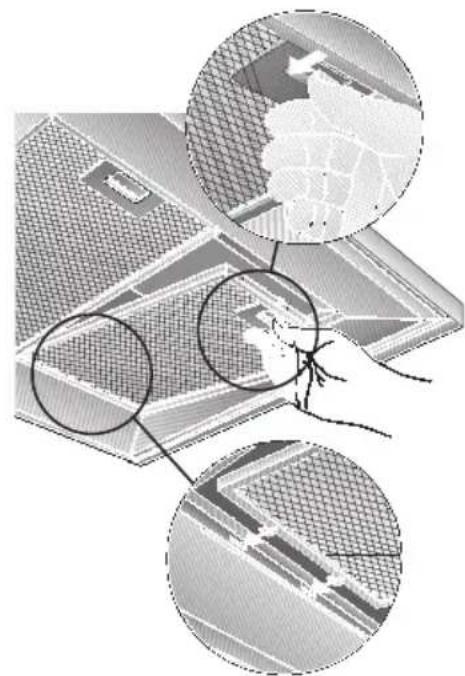

Metal yağ filtrelerinin seksülmesi ve takilması:

Dikkat: Halojen lambalar kapal ve soruk olmalddr.

1. Yan filtrerindeki tutucu dilleri ok ipareti yonunde bastorodz ve yan filtrerini acndz.

1. Yan filtrlerini temizleyiniz.

2. Temizlenmiy an filtrerini tekrar yerine takndz.

Aktif carbon filtresi:

Dolaşimi hava modunda koku maddelerinin tutulmasi yüzkanilir.

Dikkat:

Filtre yanl madde artoklar ile doldukca, alevlenme tehlikesi artar ve aspiratorun iplevi etkilenebilir.

Önemli:

Aktif carbon filtresi zamanonda temizlenerek, kozgon yanda kzartma veya normal kzartma iyleminde soz konusu atan s yolmaso sonucunda soz konusu olabilecek yangn tehlikesi onlenir.

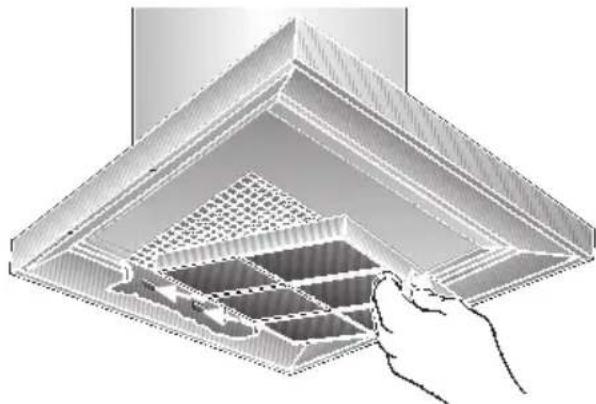

Takilmasi:

Dikkat: Halojen lambalar kapal ve soruk olmalddr.

1. Yan filtrerini sokunuz (metal filtrerin sokulmesi ve takolmasd bolumune bakndz).

2. Aktif carbon filtreyi yerleptiriniz.

1. Dili yerine oturtunuz.
2. Yan filtrerini tak n z (metal yan filtrerin sokulmesi ve takolmasbolumune bak n z

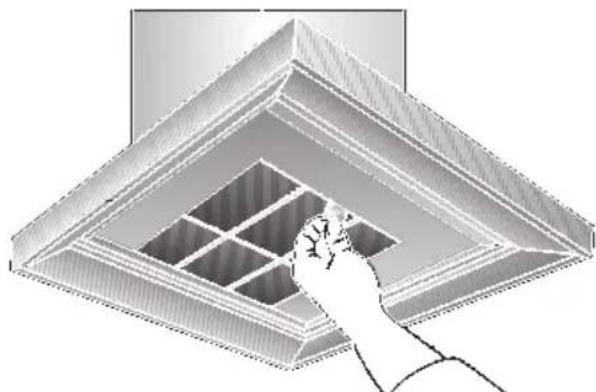

Cikarilmasi:

Dikkat: Halojen lambalar kapal ve sonuk olmal d r.

1. Yan filtrlerini k n z
2. Dili iceri bastorndz ve aktif karbon filtreyi aaya donru cokarondz.

1. Yan filtrerini takondz.

Aktif carbon filtrésinin degişirilmesi:

Normal iμletmede (gunde 1-2 saat), aktif karbon filtrerleri yolda 1 kez deniutirilmelidir.
Aktif carbon filtresi yetkili satcdlar uzerinden alnabilir (ozel aksesuarlar bolumune bakndz).
Sadece orijinal filtreler kullanilmaldir.

Bu sayede en iyi iulev sanlanr.

Eski aktif carbon filtresinin giderilmesi:

Aktif carbon filtrleri zararl madde icermez. Bu filtrer normal cop gibi giderilebilir.

Temizlenmesi ve bakimi

Elektrik fişini çekip prizden çkararak veya ilgili sigortayı kapatarak, aspiratorün elektrighini kesiniz.

Yag filtrerini temizlerken, ulasilabilen mahfaza parçalarindaki yag tortularini temizleyiniz. Böylelikle yangin tehlikesi önlenmis olur ve ilevin en iyi sekilde kalması saglanir.
Aspiratoru temizlemek icin sicutdeterjanl su veya keskin olmayan birpencere temizleme maddesi kullaniniz.
Kurumu pislikleri kaziip sikarmayiniz, nemli bir bez ile yumusatiniz.
Ovalama gerektiren madde veya Çizebilecek sungerler kullanmayıniz.
Bilgi: Plastik yüzeyler icin alkol (ispirto) kullanmayiniz; mat yüzeyler olusmasina sebep olabilir.

Dikkat! Mutfagl yeterince havalandiriniz, aik ates olmamasina dikkat ediniz.

Kumanda tuşlarini sadece keskin olmayan deterjanlı su, yumusak ve nemli bir bez ile temizleyiniz.

Kumanda tuşlari,—çınpaslanmaz)—çelik temizleme maddeleri kullanmayınüz.

Paslanmaz celik yüzeyler:

Keskin olmayan, ovalama gerektirmeyen bir paslanmaz celik temizleme maddesi kullaniniz.
Sadece taşlama izleri yönundet temizleyiniz.

Pasanmaz celik yüzeyleri, Çizebilecek süngerler ve kum, soda, asit vya klor İntıva eden temizleme maddeleri ile temizlemeyiniz.

Aluminyum, boyali ve plastik yüeyler:

Yumusak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullaniniz.
Kuru bez kullanmayiniz.
Keskin olmayan bir pencere temizlememaddesi kullaniniz.
Tesirli, asit veya lavga ihtiva edentemizleme maddeleri kullanmayiniz.
- Ovalama gerektiren maddeler kullanmayiniz.

Ampullerin degistirilmesi

1. Aspiratorü kapatıniz ve elektrik seksip prisden Çikararak veya ilgili sigortayı kapatarak, aspiratorün elektrigi nıkesiniz.
   Halojen ampuller devredeyken cok isinir. Kapatildiktan sonra da belli bir sure bu sicut lambalarda yanma tehlikesi sos konusudur.
2. Lambahalkasini bir tornavida vya benzeribir cism ile cikariniz.

1. Halojen ampulü degişiriniz (normal bir haloen ampul, 12 Volt, azimuth. 20 Watt, soket G4). Dikkat: Geçmeli doket (vidali degil). Ampulü tutmak icin temiz bir bez kulaniniz.

1. Lambahalkasini yeniden yerine oturtunuz.
2. Elektrik fisini prize takarak veya sigortayi tekrar acarak, elektrik beslemesini yeniden saglayiniz.

Bilgi: Aydinlatma calismazsa, ampulun yerine dokru takilip takilmadigün kontrl ediniz.

Önemli bilgiler

Eski cihazlar degersiz cop degildir. Cevre dostu giderme yontemi ile degerli hammaddeler tekrar kazanilabilir. Eski cihazi gidermeden once, eski cihazi kullanlamaz hale gitiriniz.
Yeni cihaziniz size sevk edilirken ambalaji sayesinde korunmustur. Kullanilmis olan tum malzemeler cevreye zarar vermeyen turdendir ve tekrar degerlendirilebilir. Lufen siz de yardimci olup, ambalajin cevreyi kirtmeyecek sekilde giderilmesini saglayiniz. Guncel giderme yollari hakkinda bilgi almak icin lufen yetkili saticiniza veya belediye idarenize basvurunuz.
Aspirator atik hava ve dolasimi hava modu icin kullanilabilir.
Aspiratoru daima ocaigi ortalayar monte ediniz.
Elektrikli oçak ile aspiratorün alt kenariarasindaki asgari mesafe 550 mm, Res. 1.
Yangin tehlikesi (orn. uçusan kivilcim) söz konusu olan, katı yanımadde kullanın oçak veya sobalar üzerinde aspirator ancak ilgili oçak veya soba üzerinde kapal ve sökulemeyen bir kapak olması ve yerel)yonetmeliklere uyulması,sartı ile kullanilabilir. Bu sinirlama gaz bekleri ve gaz ocaklari icin geleçeri degildir.
Aspirator ile ocekarasindaki mesafe ne kadar az olursa, yukselen su buharindan dolayi aspiratorun alt tarafinda su damlaciklar olusma ihimali de o kadar fazladir.

Gaz bekli cihazlar icin ek bilgiler:

Gazl ocalarin montajinda yerel kanuni yonetmeliklere (orn. Almanya'da: Gaz kurulumu teknik kurllar TRG!) dikkat edilmelidir.
Gecerli olan ilgili montaj kurallarna ve gazlcihaz ureticisinin montaj bilgilerine dikkat edilmelidir.
Aspiratorun kurulacagi yerde sadece bir tarafa bir yuksek dolap veya duvar olabilir. Mesafe asg. 50~mm olmalidir.
Gazl ocalarda, cagin tencere konulan izgarasin iust kenari ile aspiratorun alt kenariarasindaki asgari mesafe: 650 mm, Res. 1.

Emniyet tekniq belgesi VDE
kontrol ve sertifika enstitusu
tarafindan tanzim edilir:
VDE Prüf- und
Zertifizierungsinstitut
Merianstrasse 28
D-63069 Offenbach
Tel. [phone]

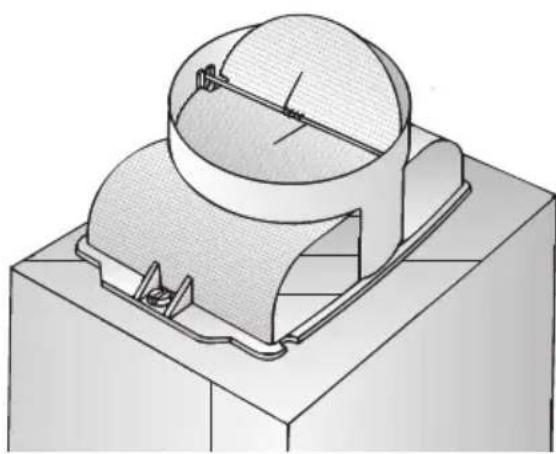

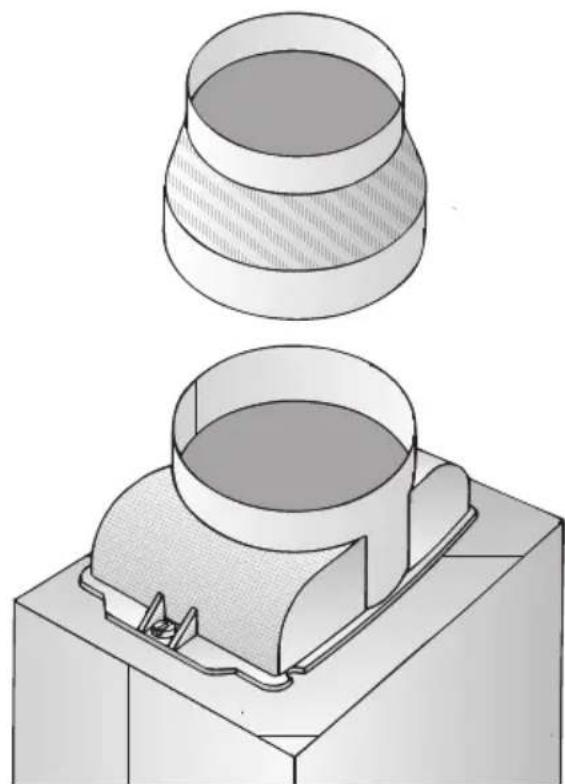

Montajdan once

Atik hava modu

Atik hava bir havalandirma bacasi uzerinden yukariya veyaogrudan disariya aqik alana atilir.

Atik hava ne devredeolean bir duman veya atik gaz bacasina,ne de ocak veya soba kurulmus olan yerlerin hava cikisina yarayan bir bacaya aktarilmamalidir.

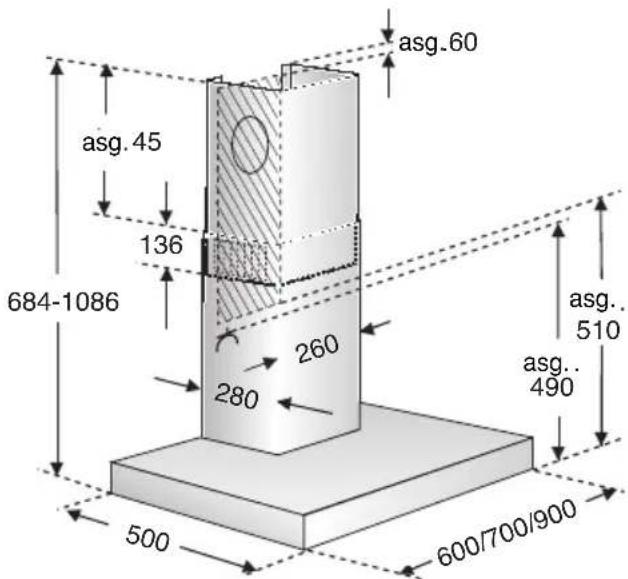

Atik havanin disari cikis saglayan bir系統e iletilmesinde resmi ve yasal yonetmeliklere (orn. eyalet bina yonetmeligi) dikkat edilmelidir.

Havanin devrede olmayan bir duman veya atik gaz bacasina aktarilmasi icin, yetkili baca kontrl ustasinin izni gereklidir.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicak su cihazları, sicak su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin istiyacı olan yeterli hava girisi olması saglanmalidir.

Ilgili soba veya cihazin kuruldugu yerdekivakum 4 Pa (0,04 mbar) degerini asmazsa,tehlikesiz bir isletme mumkun olur.

Örn. kapilardaki, pencerelerdeki kapatilamayan delikler ve hava seksiş duvar böglantilar vya karsiliklilit sistemleri gibibara teknik onlemler vya benzeri donanimlar sayesinde yeti yanma havasi,girişi,sağlanırsa,söz konusu tehligi,isletme elde edilebilir.

Yeterince hava girisi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Degerlendirmede daima evin tum havalandirması dikkate alınmalDIR. Örn. ocak ve gaz ocakları gibi ocakları kullanilmasoninda bu kural uygulanmaz.

Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilirsa, herhangi bir sinirlama olmadan isletme mumkundur.

Montajdan once

Atik hava modunda, eger hava cikis borusunda veya duvar kutusunda yoksa, aspiratorde bir geri tepme kapaig ongorul melidir.

Cihaza bir geri tepme kapağilave edilmemeisse, yetkili saticilar uzerinden alinabilir.

Geri tepme kapağınin monte edilmesi:

Geri tepme kapağini hava borusu agzina tutturunuz.

• iki kapak hakif Yaylanarak yukari hareket ettirilebilmelidir.

Aspiratorun en yuksek randimani增長:

Kisa, duzgün yüeyli atik hava borusu.
Mumkun oldugu kadar az boru dirsegi.
Mumkun oldugu kadar buyuk boru capi ve buyuk boru dirsekleri.

Uzun, kaba yüzeyli atık hava borulari,;cok miktarda boru dirseşi veya;kalık boru capi kullanilirsa,en yüksek randimandan sapma ve�能i zamanda daha fazla ses,yani gürultu sz konusu olur.

Yuvarlak borular:

Ic cap olarak 125 mm tavsiye ediyoruz, fakat asg. 100 mm olmalidir.

Yassi kanallarin, yuvarlak borulara esdegerde bir ic kesite sahip olmasi gerekir.

Keskin veya dik açili)dönüm noktaları olmamalidir.

0 100 mm yakl. 78 cm²
125mm yakl. 113~cm^2

Bildirilen degerlerdenapan borucaplarinda:Sizdirmaz seritlerkullanilmalidir.
Atik hava modunda, yeterince temiz hava girmesi saglanmalidir.
125 mm atik hava borusu baglanmasi:
Atik hava borusuogrudan hava borusu agzina sabitlenmelidir.
00100 mm atik hava borusu baglanmasi:
Kisma borusu aži (ekte veya yetkili saticilar uzerinden alinabilir) hava borusu ažina sabitlenmelidir ve kisma borusu ažina da atik hava borusu tutturulmalidir.

Dolasimi hava modu

Eger atik hava modu mumkun degilse, aktif carbon filtresi ile.

Komple montaj setini yetkili saticidan alabilirsiniz. Ilgili aksesuar numaralarini bu kullanma talimatinin sonunda bulabilirsiniz.

Duvarin hazirlanmasi

Duvar duzgün ve dik olmalidir.
Dübellerin saglam oturması saglanmaldir.

kg türündenagiclik:

Atık hava	Dolayımli hava
19,060 cm	21,0
90 cm 21,5 23,5

Teknik gelistirmeler cergevesinde tasarim degisiklikleri yapma hakki saklidir.

Elektrik böglantı Montajdan once

Aspirator sadece yönemeliklere uygun kurulmugs, toprak hattina sahip bir prize baglanmalidir. Toprak hattina sahip pris, mumkun oldugu kadarogrudan baca kaplamasin in arkasina monte edilmelidir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtrere geveesi ickarildiktan sonra cihazin ic kismindaki tip levhasi veya tip etiketi uzerindeir.

Onarim durumlarda genel olarak aspiratorun elektrik beslemsini kesiniz.

Baglanti hattinin uzunluğu: 1,30 m.

Sabit baglanti gerekmesi durumunda:

Aspirator kesinlikle sadece®, bulundugunuz yetkili elektrik besleme isletmesinde kayilbir elektrikci tarafindan baglanmaldir.

Elektrik böglantı kurulan tarafa bir ayirma tertibatı öngörülmelidir. Ayirma tertibatı olarak, 3 mm'den daha fazla kontak acikkı olan ve:tum kutuplar uzerinden kapanan salterler kabul edilir. LS salterler vekontaktörler de bu salterler grubuna girer.

Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehligheye yer vermemek icin, bu hat uretici veya yetkili servisi veya benzeri kalitede bir kişi tarafindan degistirilmelidir.

Bu aspirator, AB parazitlenmeyi onleme yonetmeliklerine uygundur.

Montaji

Aspirator mutfak duvarina monte edilmek icin ongorulmustur.

1. Yaq滤resi cikarilmalir (kullanma talimatina bakiniz).

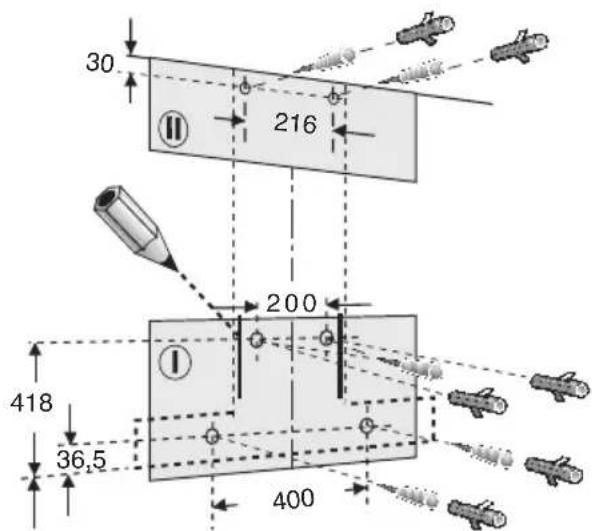

2. Duvara tavadan aspiratorun alt kenarina kadar bir orta cizgi ciziniz.
3. Sablonun yarimi ile civata pozisyonlarini duvara isaretleyiniz.

Elektrikl ocalarda ocak ile aspirator arasindaki asgari mesafe 550 mm, gaz ocaklarinda ise 650 mm olmaldir. Sablonun alt kenari, aspiratorun alt kenarina esittir.
4. Aspirator icin 4 delik ve baca kaplamasi icin 2 delik (0 8 mm) aciniz ve dubelleri duvar yuzeyi seviyesine kadar deligin icine bastiriniz.

Bilgi: Monte edilmesi gerekebilecek muhtemel ozel aksesuar parçalarina dokkat ediniz.

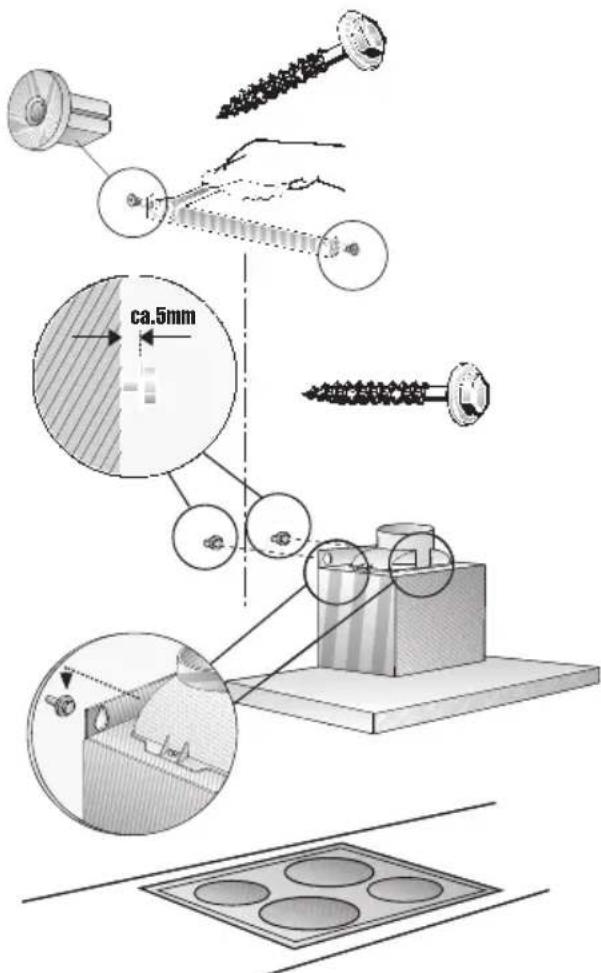

1. Ektek 2 mesafe parcasini baca baglantisi tuturma kosebendine yerlestiriniz.
   Baca baglantisi tutturma kosebendini 2 alti kose basli civata ile sabitleyiniz.
2. Üstteki iki altı kose baslı civatay disarda yakl. 5 mm kalincaya kadar vidalayiniz.
3. Aspiratoru bu civatalara takiniz.

Montaji

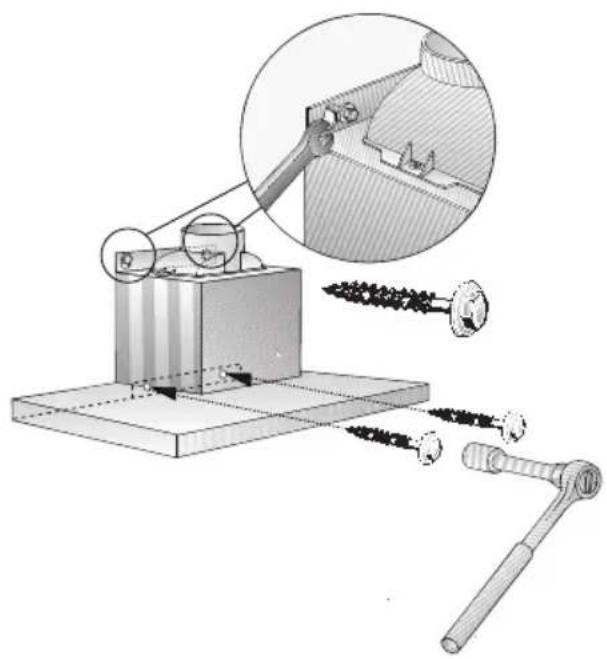

1. Alttaki iki alti kose basl civatayi vidalayiniz.

4civatayikmadan once aspiratoru duzgün ayarlayiniz.

1. Boru baglantilarini kurunuz.
2. Elektrik baglantilarini kurunuz.

11.Her iki baca cikis panosundan koruyucu folyolari cekip cikariniz.
Hassas paslanmaz celik yüeylerde hasar olusmasini onleyiniz.

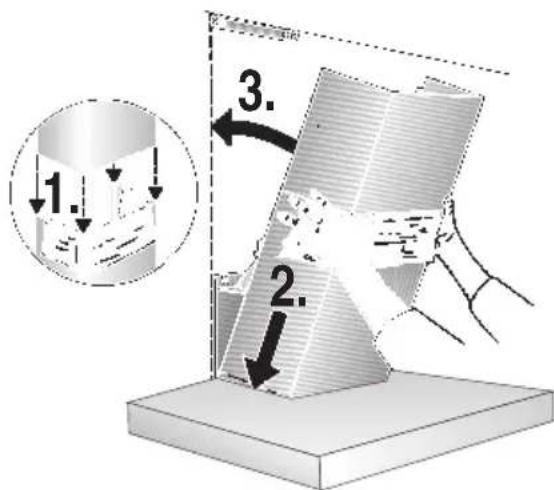

12. Baca baglantisinin iki parcasini birbirine takiniz (ust teleskopik parcadaki yariklar asagida olacak) ve aspiratorde ongorulmus alan delige yerleşiriniz.
iki parçayı ic ICE takarken, Örn. montaj sablonunu alt baca baglantisinin kenari üzerine koruyucu parça olarak yerleşirerek, parçalarda Çizik olusmasini onleyiniz.

1. Üst parçayı Çikarınüz ve 2 civata ile yandan tuturma kosebendine vidalayınüz.

1. Yaq filtrelerini yeniden yerleşiriniz (kullanma kilavuzuna bakiniz).

123 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12× 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12x 12

360732
