DKE945M - Cappa da cucina BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante a parete
Marca	Bosch
Modello	DKE945M
Larghezza disponibile	60 cm o 90 cm (secondo versione)
Peso (versione 60 cm, aria espulsa)	19,0 kg
Peso (versione 60 cm, aria ricircolata)	21,0 kg
Peso (versione 90 cm, aria espulsa)	21,5 kg
Peso (versione 90 cm, aria ricircolata)	23,5 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza max. aspirata	Non specificata nel manuale
Numero di velocità	3 velocità (indicazione con tasti + e -)
Modalità di funzionamento	Aria espulsa all'esterno o aria ricircolata (con filtro a carbone attivo)
Illuminazione	Lampadina alogena 12 V, 20 W max., attacco G4
Tipo di filtro antigrasso	Metallico, lavabile in lavastoviglie
Tipo di filtro a carbone attivo	Monouso, da sostituire circa 1 volta all'anno
Distanza minima sopra un piano cottura elettrico	550 mm
Distanza minima sopra un piano cottura a gas	650 mm
Lunghezza del cavo di alimentazione	1,30 m
Materiale della cappa	Acciaio inossidabile, alluminio, plastica
Pulizia delle superfici	Acqua calda con detersivo per piatti o detergente per vetri non aggressivo
Ricambi disponibili	Filtri antigrasso, filtro a carbone attivo, lampadine alogene
Servizio post-vendita	Bosch (contattare il servizio post-vendita per le riparazioni)
Accessori speciali	Kit di montaggio per aria ricircolata, valvole antiritorno
Garanzia	Non specificata nel manuale

Domande frequenti - DKE945M BOSCH

Come installare la cappa Bosch DKE945M?

L'installazione deve essere eseguita da un professionista. Fissare la cappa al muro rispettando le distanze minime: 550 mm sopra un piano cottura elettrico, 650 mm sopra un piano cottura a gas. Utilizzare la sagoma fornita per forare i fori. Assicurarsi che il muro sia piano e utilizzare tasselli adatti.

Qual è la differenza tra la modalità evacuazione e la modalità ricircolo?

In modalità evacuazione, l'aria viziata viene espulsa all'esterno tramite un condotto. In modalità ricircolo, l'aria passa attraverso un filtro a carbone attivo che trattiene gli odori prima di essere reimmessa in cucina. La modalità ricircolo richiede l'installazione di un filtro a carbone attivo.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono in lavastoviglie o a mano con acqua calda e detersivo per piatti. Lasciateli in ammollo per diverse ore se li lavate a mano. Spazzolate, sciacquate e lasciate sgocciolare. Rimetteteli in posizione dopo l'asciugatura.

Quando bisogna cambiare il filtro a carbone attivo?

Il filtro a carbone attivo deve essere cambiato circa una volta all'anno, o più spesso se la cappa viene utilizzata intensamente (più di 2 ore al giorno). Un filtro saturo riduce l'efficienza e presenta un rischio di incendio.

Cosa fare se la cappa non si accende?

Verificare innanzitutto l'alimentazione elettrica: collegamento, fusibile o interruttore. Se l'illuminazione non funziona, controllare le lampadine alogene e sostituirle se necessario. Per qualsiasi altro problema, contattare il servizio post-vendita Bosch.

Posso usare la cappa senza filtro antigrasso?

No, mai. Il filtro antigrasso trattiene le particelle grasse e protegge la cappa. Senza di esso, i grassi possono accumularsi e provocare un incendio. Non far mai funzionare la cappa senza filtro antigrasso.

Come regolare la velocità di aspirazione?

Utilizzare i tasti + e - sul pannello di comando. Premere + per aumentare la velocità, - per diminuire. Il tasto 0 arresta il ventilatore. L'illuminazione può essere accesa indipendentemente.

Quale lampadina usare per l'illuminazione?

Utilizzare una lampadina alogena 12 V, 20 W max., con attacco G4. Sostituire sempre con una lampadina delle stesse caratteristiche. Attenzione: le lampadine scaldano, lasciarle raffreddare prima di toccarle.

È possibile installare la cappa sopra un piano cottura a gas?

Sì, ma rispettare una distanza minima di 650 mm tra il bordo inferiore della cappa e la parte superiore dei bruciatori. Non far funzionare tutti i fuochi a piena potenza per più di 15 minuti. Utilizzare la cappa alla velocità massima se tre o più fuochi sono accesi.

Come mantenere le superfici in acciaio inox?

Utilizzare un prodotto speciale per acciaio inox o un detergente per vetri non aggressivo. Strofinare nel senso della lucidatura. Evitare spugne abrasive, polvere abrasiva e prodotti contenenti cloro, soda o acidi.

MANUALE UTENTE DKE945M BOSCH

it Istruzioni d'uso e per il montaggio

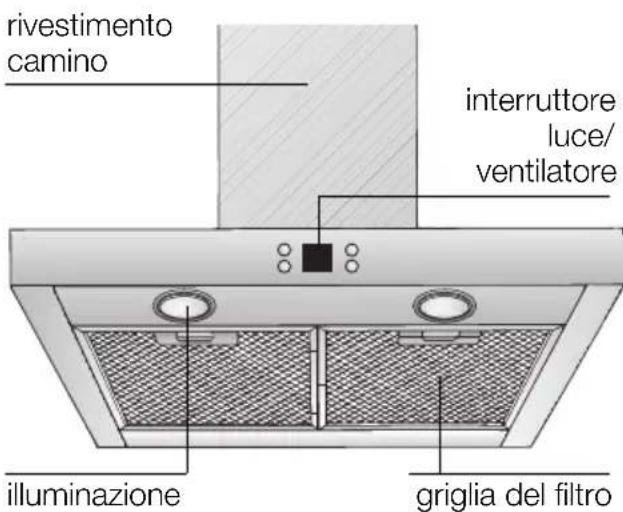

Descrizione dell'apparecchio

Modi di funzionamento

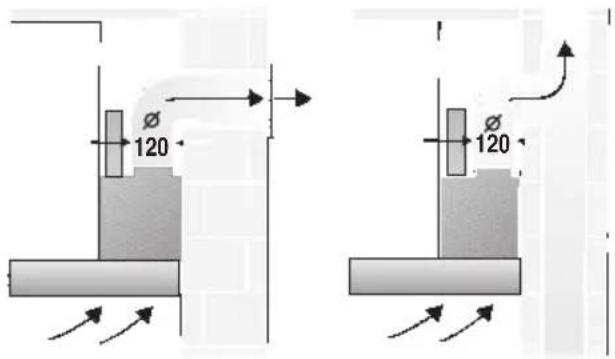

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrato antigrasso.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguirecisionando l'aria per la combustionepuòcontinuareadaffluireattraversoaperturenon chiudibili,peres.indi portedearestedin combinazione concassette murali perl'alimentazione/espulsione dell'aria o conaltre misure tecniche,come interdizionereciprocae simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Funzionamento a ricircolo d'aria:

A Anything scopo è necessario montare un filtrà a carbone attivo (vedi capitolo "Filtri e manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
La ventola della cappa aspirante aspira i evapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.

A Se non si monta unchio a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

• Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti nome di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avitate.
Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza fatto grassi..
Grassi e olio surriscaldati possono inflammarsi lavorante. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controlo.
Non fiammeggiare pietanze sotto la cappa aspirante. Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.

• Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr.

FD

Riportare dello specchietto qui sopra questidi. Essi si trovano nella targhetta d'identificazione, dopo ave molto la griglia del filtrro, nel vano interno della cappa aspirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Specnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Accendere il ventilatore:

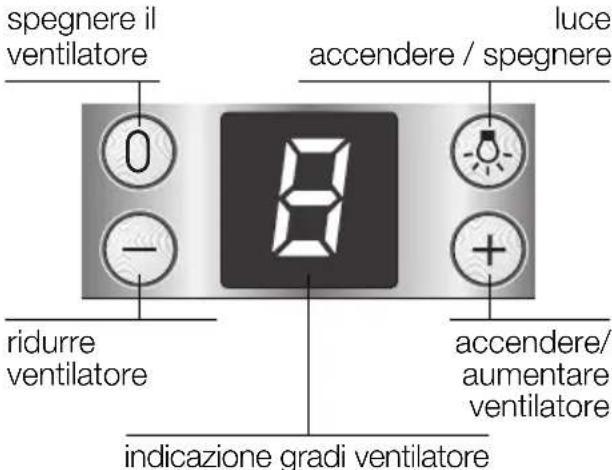

Premere il tasting ^+

Regolare il grado di aspirazione desiderato:

Premere il tasto ^+ .
Aumento di un grado.
Premere il tasto - Riduzione di un grado.

Spagnere il ventilatore:

Premere il tasto 0.
Oppure:
Premere il tasto - finché il ventilatore si spegne.

Illuminatione:

L'illuminazione può essere usata sempre,anche quando il ventilatore è escluso.

Filtri e manutenzione

Filtro per grassi:

Per tratteneri componenti grassi dei vapori di cottura si utilizzato filtrimi metallici per grassi.

Le stuoiechio sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

Con un uso normale (1 - 2 ore al giorno) il filtrato metallico per i grassi delve essere pulito dopo 8 - 10 settimane.
Il lavaggio既可以 essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.

Important:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano,fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio boliente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Filtri e manutenzione

Smontaggio e montaggio dei filtrini metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

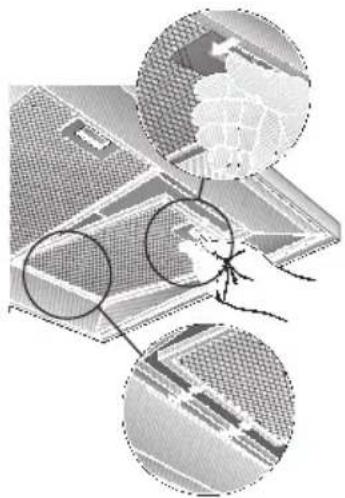

1. Premere il disposativo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso etogliere i filtri.

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.

Important:

Mediente tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi " Smontaggio e montaggio dei filtri metallici per grassi").

2. Inserire il filtro a carbone attivo.

1. Innestare la linguetta.

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

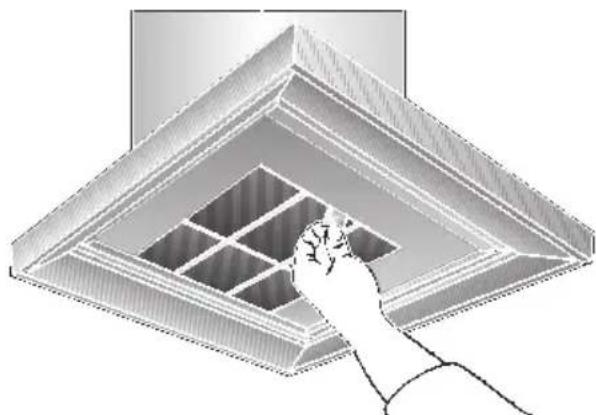

1. Smontare i filtri per grassi.
2. Premere la linguetta e staccare il filtro a carbone attivo verso il basso.

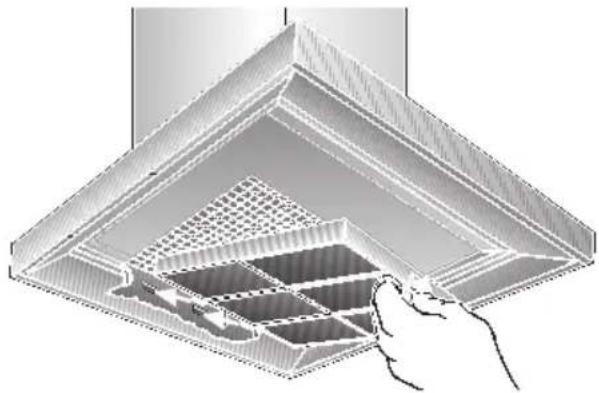

1. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
Ilaggio a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
Usare solo filtri originali.

Cosi si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante extraendo la spina di alimentazione, oppure togliendo il fusibile.

Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericololo
d'incendio e si assicura il funzionamento
ottimale.
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
Non usare prodotti abrasivi o spugne dure.
Avvertenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di lavoro solo con una
solutione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di lavoro non usare pulitori per
acciaio inox.

Superfici in acciaio inox:

Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contententi sabbia, soda, acido o cloruro.

Superfici in alluminio ed in plastica:

Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
Non usare panni asciutti.
- Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Non usare prodotti abrasivi.

Cambio delle lampade

1. Spagnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppuretogliendo il fusibile.
   Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Avverenze importanti

Gli appearecchi dismessi non sono rifiuti,.
senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.

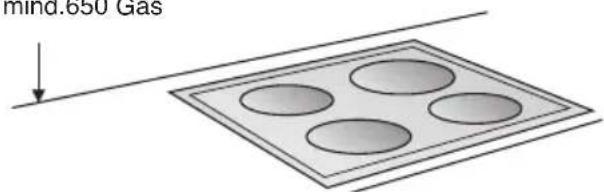

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto magiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
E indispensableale osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
Dé consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

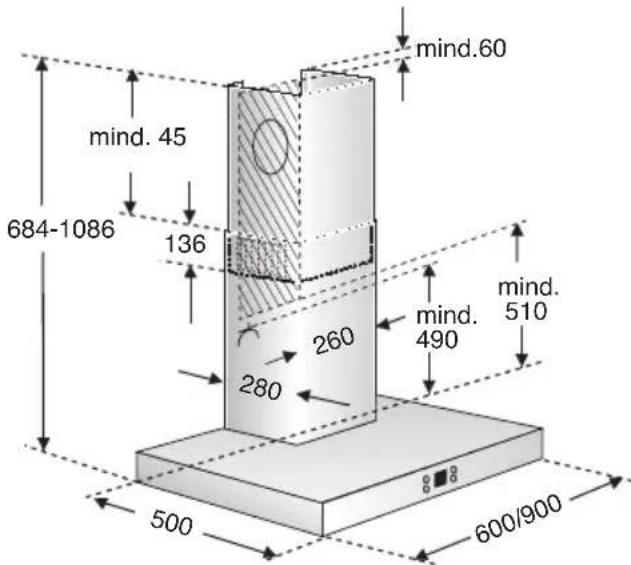

Funzionamento a scarico d'aria

L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

E vietato immettre l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenerl'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguirecisionando l'aria per la combustionepuo continuareadaffluireattraversoaperturenon chiudibili,peres.indi portedearestre edin combinazione concassette murali perl'alimentazione/espulsione dell'aria oconaltre misuretechniche,come interdizionereciprocae simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell'erazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Se l'aria di scaricoiene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.

Prima del montaggio

Nel funzionamento a scarico d'aria, nella cappa aspirante dovrebbe essere montata una valvola antiriflusso, se non gli disponibile nel tubo di scarico dell'aria, oppure nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso, questa più essere acquistata nel commercio specializzato.

Montaggio della valvola antiriflusso:

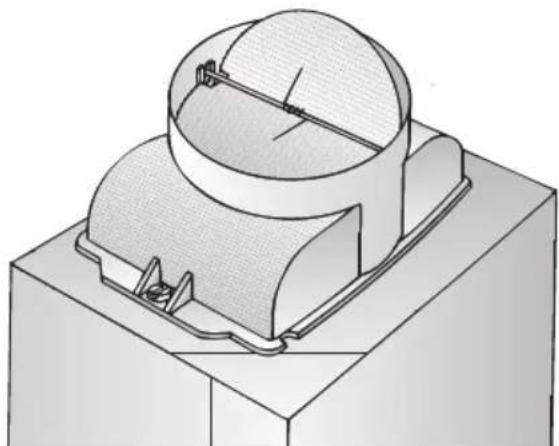

Fermare con i clip la valvola antiriflusso nel manicotto dell'aria.

Le due valvole devono poter ruotare con agevole movimento elastico verso l'alto.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, Iscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Tubi tondi:

Consigliamo un diametro interno di 125 mm, e comunique min. 100 mm.

I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
0 100 mm ca. 78 cm
0 125 mm ca. 113 cm
Nel caso di diametri di tubo diversi: aplicare il nastro di tenuta.
Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Collegamento del tubo di scarico 125 mm:

□ fissare il tubo di scarico direttamente al manicotto dell'aria.

Collegamento del tubo di scarico 100mm ..

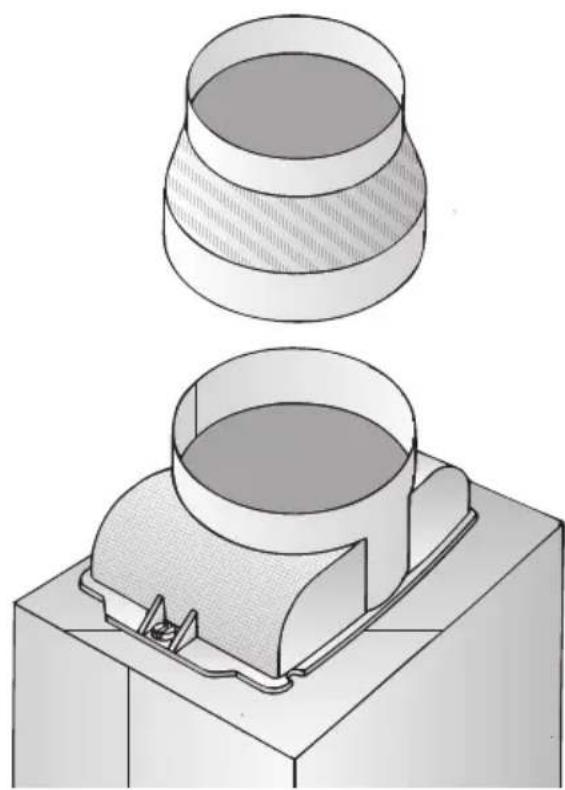

Fissare la riduzione (acclusa, oppure in vendita nel commercio specializzato) al manicotto dell'aria e fissare adessa il tubo di scarico.

Prima del montaggio

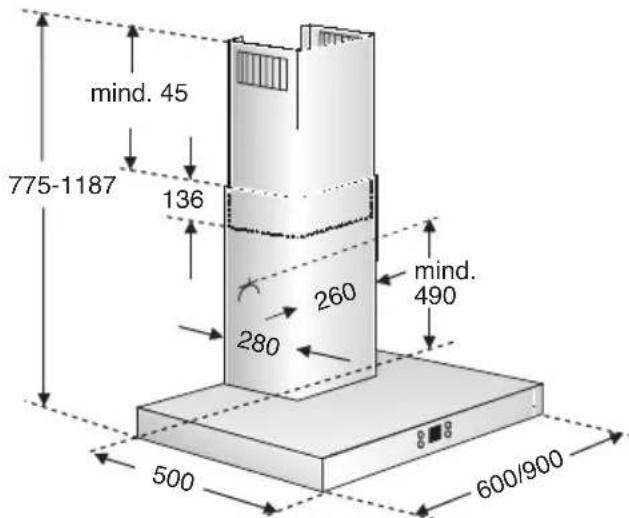

Funzionamento a ricircolo d'aria

Conello a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

Potete acquistare presso il fornitore specializzato il set di montaggio completo.

Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Preparazione del muro

Il muro delve essere piano e verticale.
Provedere ad un robusto fissaggio dei tasselli.

Peso in kg:

	Scarico d'aria	Ricircolo d'aria
	19,060 cm	21,0
90 cm	21,5 23,5

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunique collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impiano deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruptori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruptori automatici e i relè.

Se il cavo di alimentazione di quello apparetcchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.

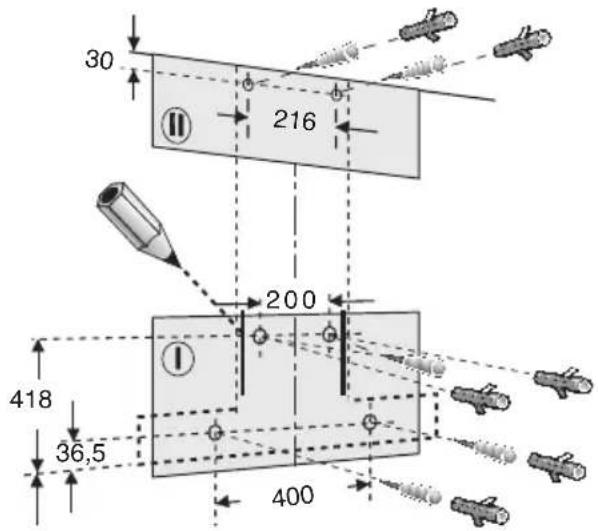

3. Con l'aiuto della dima, tracciare sul muro le posizioni per le viti.

Rispettare la distance minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
4. Trapanare 4 fori 8mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

mind.550 Elektro mind.650 Gas

Avvertenza: tenereconto degli eventuali accessori speciali da montare.

1. Inserire i 2 distanziatori acclusi nella squadra di arresto per il rivestimento del camino. Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.

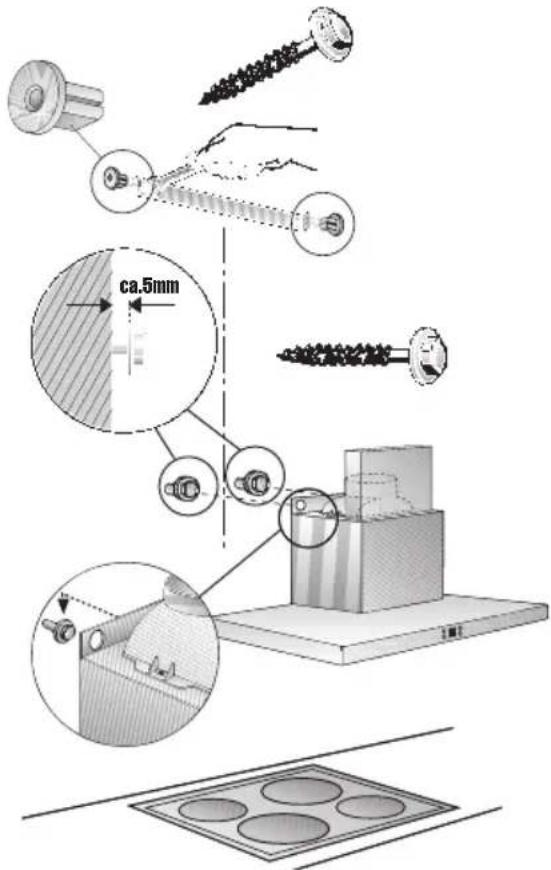

2. Avvitare sono a ca. 5 mm le due viti a testa esagonale superiori.

3. Agganciare la cappa aspirante alle viti.

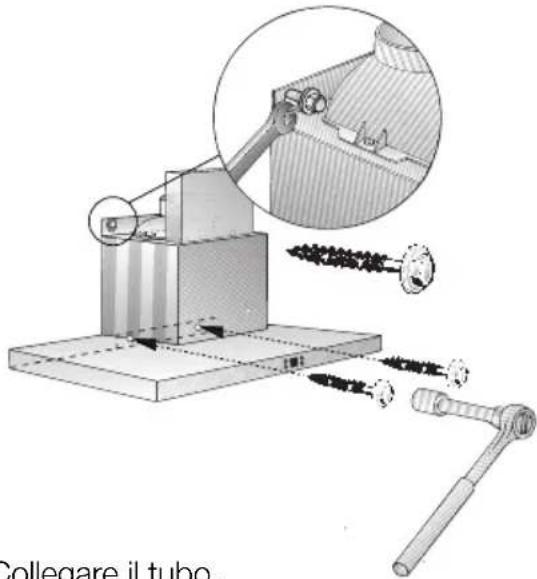

1. Avvitare le due viti a testa esagonale inferiori.

Prima di stringere le 4 viti, la cappa aspirante deve essere allineata.

1. Collegare it tubo.

2. Collegare l'alimentazione elettrica.

Montaggio

1. Staccare il foglio protettivo dai due rivestimenti del camino.

Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

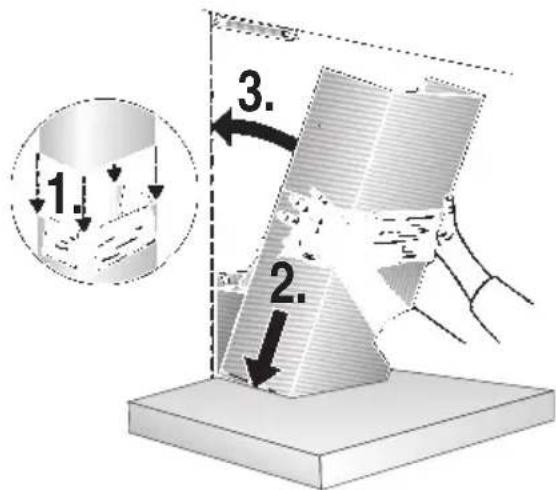

1. Introduire una nell'altra le due parti del rivestimento del camino (fessura della parte telescopia superiore rivolta verso il basso) e insere il tutto nella fessura sulla cappa aspirante.

Nell'introduire le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

1. Sollevare la parte superiore, e avvitarla lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).
