Type product	Muurafzuigkap
Merk	Bosch
Model	DKE945M
Beschikbare breedte	60 cm of 90 cm (afhankelijk van versie)
Gewicht (versie 60 cm, luchtafvoer)	19,0 kg
Gewicht (versie 60 cm, recirculatie)	21,0 kg
Gewicht (versie 90 cm, luchtafvoer)	21,5 kg
Gewicht (versie 90 cm, recirculatie)	23,5 kg
Voeding	220-240 V, 50 Hz
Max. afzuigvermogen	Niet vermeld in de handleiding
Aantal snelheden	3 snelheden (aanduiding met + en - toetsen)
Bedrijfsmodi	Luchtafvoer naar buiten of recirculatie (met actief koolfilter)
Verlichting	Halogeenlamp 12 V, max 20 W, fitting G4
Type vetfilter	Metalen, vaatwasmachinebestendig
Type actief koolfilter	Wegwerp, ongeveer één keer per jaar vervangen
Minimale afstand boven een elektrische kookplaat	550 mm
Minimale afstand boven een gasfornuis	650 mm
Lengte netsnoer	1,30 m
Materiaal afzuigkap	Roestvrij staal, aluminium, kunststof
Reiniging van oppervlakken	Warm water met afwasmiddel of niet-agressieve glasreiniger
Reserveonderdelen beschikbaar	Vetfilters, actief koolfilter, halogeenlampen
Klantendienst	Bosch (neem contact op met de klantendienst voor reparaties)

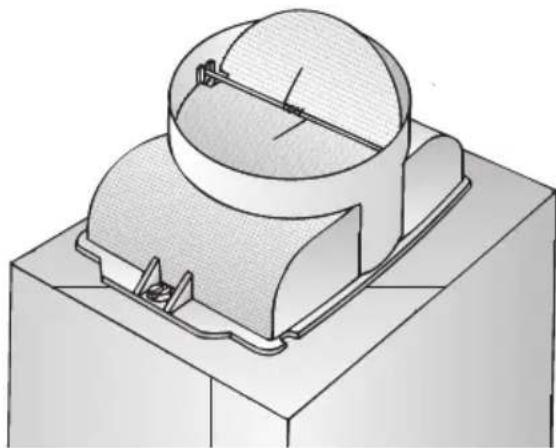

Speciale accessoires	Montageset voor recirculatie, terugslagkleppen
Garantie	Niet gespecificeerd in de handleiding

Veelgestelde vragen - DKE945M BOSCH

Hoe installeer ik de Bosch DKE945M afzuigkap?

De installatie moet door een professional worden uitgevoerd. Bevestig de afzuigkap aan de muur met inachtneming van de minimale afstanden: 550 mm boven een elektrische kookplaat, 650 mm boven een gasfornuis. Gebruik de meegeleverde mal om de gaten te boren. Zorg ervoor dat de muur vlak is en gebruik geschikte pluggen.

Wat is het verschil tussen afvoermodus en recirculatiemodus?

In afvoermodus wordt de vervuilde lucht via een kanaal naar buiten afgevoerd. In recirculatiemodus gaat de lucht door een actief koolfilter dat geuren vasthoudt voordat de lucht terug de keuken in wordt geblazen. Recirculatiemodus vereist installatie van een actief koolfilter.

Hoe maak ik de vetfilters schoon?

De metalen vetfilters kunnen in de vaatwasser of met de hand worden gereinigd met warm water en afwasmiddel. Laat ze enkele uren weken als u ze met de hand wast. Borstel, spoel en laat uitlekken. Plaats ze terug na het drogen.

Wanneer moet het actief koolfilter worden vervangen?

Het actief koolfilter moet ongeveer één keer per jaar worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt (meer dan 2 uur per dag). Een verzadigd filter vermindert de efficiëntie en vormt een brandgevaar.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst de stroomvoorziening: aansluiting, zekering of aardlekschakelaar. Als de verlichting niet werkt, controleer dan de halogeenlampen en vervang ze indien nodig. Neem voor andere problemen contact op met de klantendienst van Bosch.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, nooit. Het vetfilter houdt vetdeeltjes tegen en beschermt de afzuigkap. Zonder filter kunnen vetten zich ophopen en brand veroorzaken. Laat de afzuigkap nooit werken zonder vetfilter.

Hoe stel ik de afzuigsnelheid in?

Gebruik de + en - toetsen op het bedieningspaneel. Druk op + om de snelheid te verhogen, op - om te verlagen. Toets 0 stopt de ventilator. De verlichting kan onafhankelijk worden ingeschakeld.

Welke lamp gebruiken voor de verlichting?

Gebruik een halogeenlamp 12 V, max 20 W, met fitting G4. Vervang altijd door een lamp met dezelfde specificaties. Let op: de lampen worden heet, laat ze afkoelen voordat u ze aanraakt.

Is het mogelijk de afzuigkap boven een gasfornuis te installeren?

Ja, maar houd een minimale afstand van 650 mm aan tussen de onderrand van de afzuigkap en de bovenkant van de branders. Laat niet alle kookzones langer dan 15 minuten op vol vermogen werken. Gebruik de afzuigkap op maximale snelheid als er drie of meer kookzones aan staan.

Hoe onderhoud ik de roestvrijstalen oppervlakken?

Gebruik een speciaal reinigingsmiddel voor roestvrij staal of een niet-agressieve glasreiniger. Wrijf in de richting van de polijstlijn. Vermijd schurende sponzen, schuurpoeder en producten die chloor, soda of zuren bevatten.

GEBRUIKSAANWIJZING DKE945M BOSCH

nl Gebruiksaanwijzing en montagevoorschrift

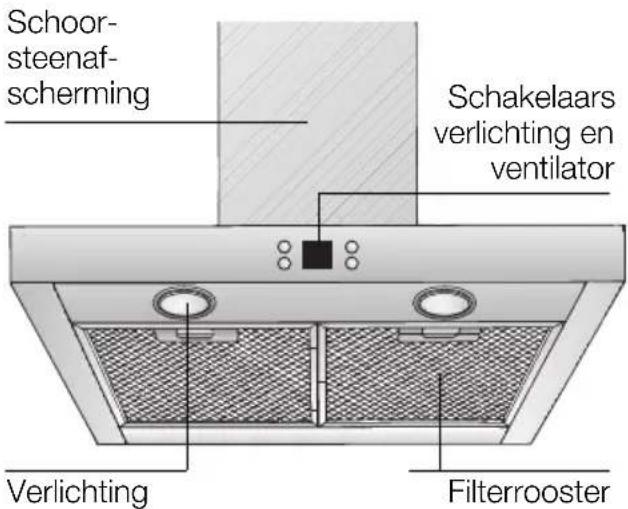

Beschrijving van het apparatus

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het yetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
Dekeukenblift ingrotematevrijvanvet enreuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stockinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wanner er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met Iuchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de reservefilters zich verwrijgbaar bij de vakhandel.

De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

De ventilator van de wasemafzugkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstoffilter binds de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

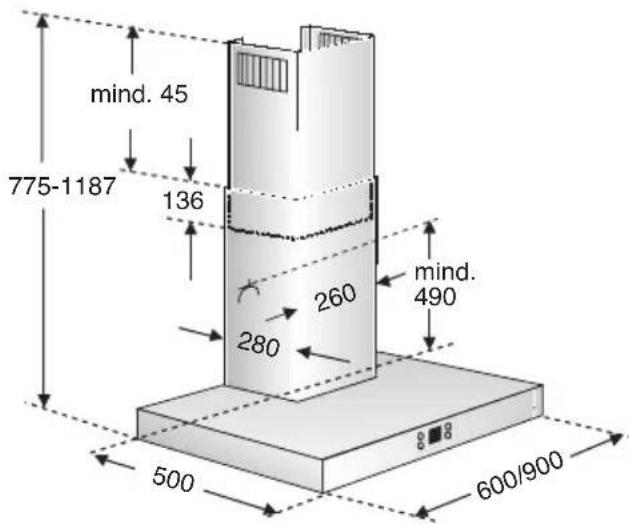

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en algijd zijn bedekt met pannen.

Lees de gebruiksanaanjwijing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

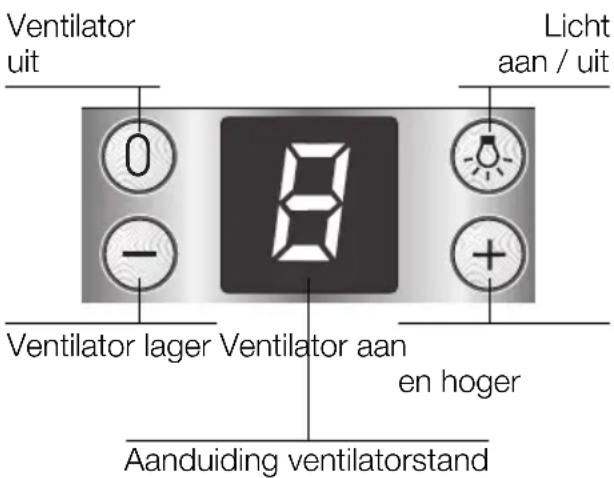

Bedienen van de wasemafzuigkap

Dekeukenwasemwordtode doeltreffendste manier verwijderd door:
□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Ventilator inschakelen:

Druk op de toets+.

Gewenste ventilatorstand instellen:

Druk op de toets +. De ventilator worden een stand hoger ingesteld.
Druk op de toets - De ventilator worden een stand lager ingesteld.

Ventilator uitschakelen:

Druk op de toets 0. Of:
Druk op de toets - een,aantal keren in totdat de ventilator wordenuitgeschakeld.

Verlichting:

Deverlichtingkanopelkmoment wordengebruikt,ookals deventilatorisuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkung van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoorhoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normalaal bedrijf (dagelijks 1 tot 2aar)要去 de metalen vetfilter na 8 tot 10 weken worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

Filter en onderhoud

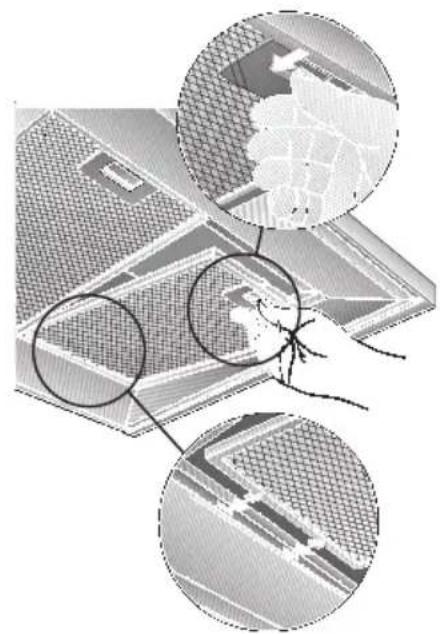

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去enuitgeschakeld en afgekoeld zich.

1. Druk de blokkering van de vetfilters in de richting van de pij in en klap de vetfilters maar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaandoor openhoping van warmte tijdens hetfrituren of braden.

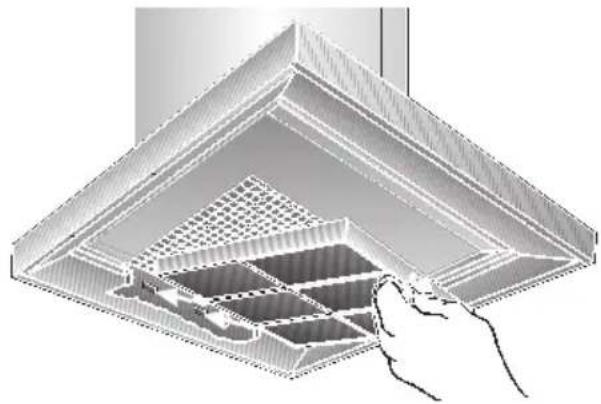

Aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).

2. Breng het actieve-kooffilter aan.

1. Bevestig de lip.

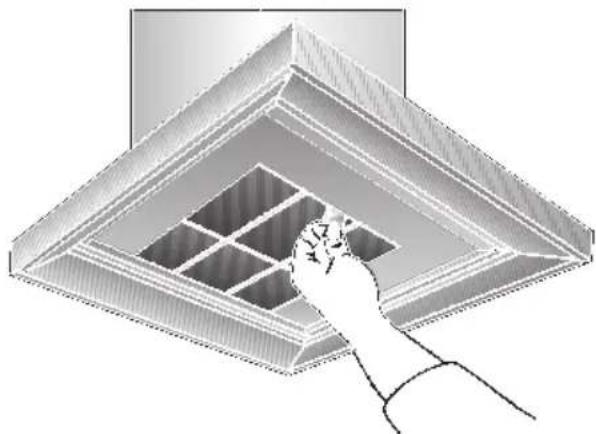

Verwijdersen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters.
2. Druk op de llop en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-kooffilter:

Bij normal gebruik (dagelijks 1 tot 2aar)要去en de filters met actieve kool ongeveer 1x peraar worden verrangen.
Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude achieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzugkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeK.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeK.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schuren edelstaalreiniger.
Reinig alleen in de slijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende zeem of microvezeldoek.
Geendrogedoekengebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lampervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zijnuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weeer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werk.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gezruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente maar de Beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.

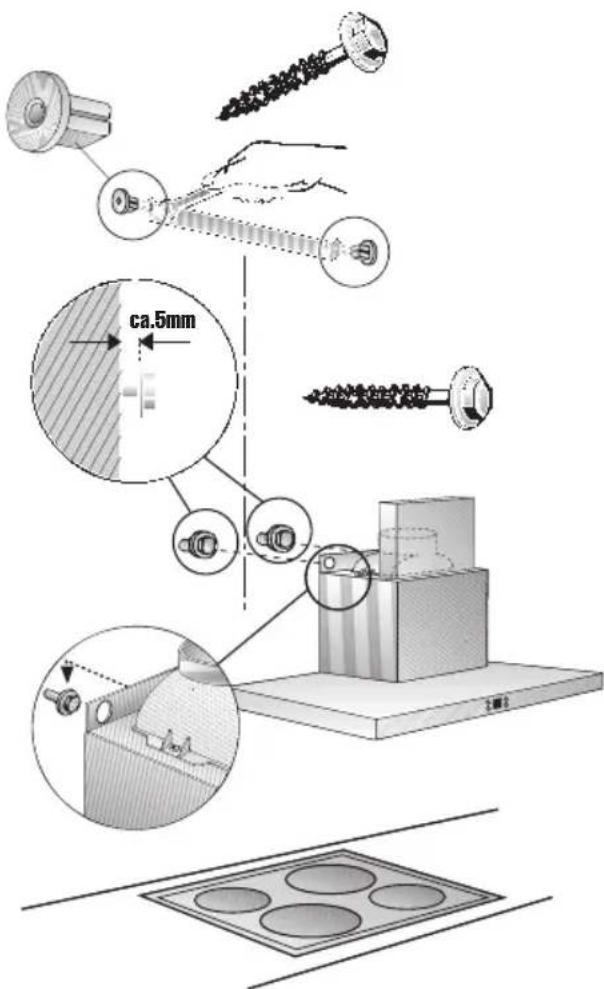

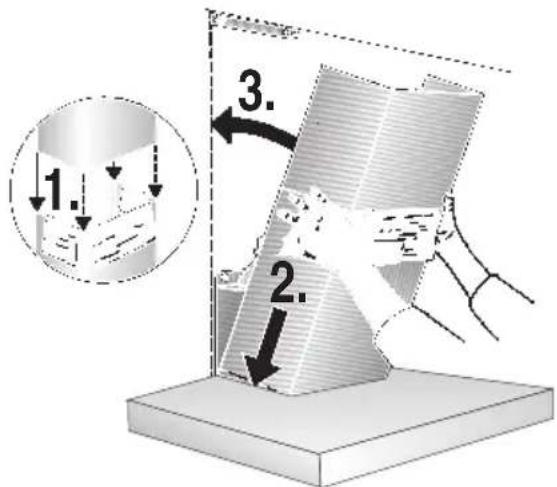

De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.

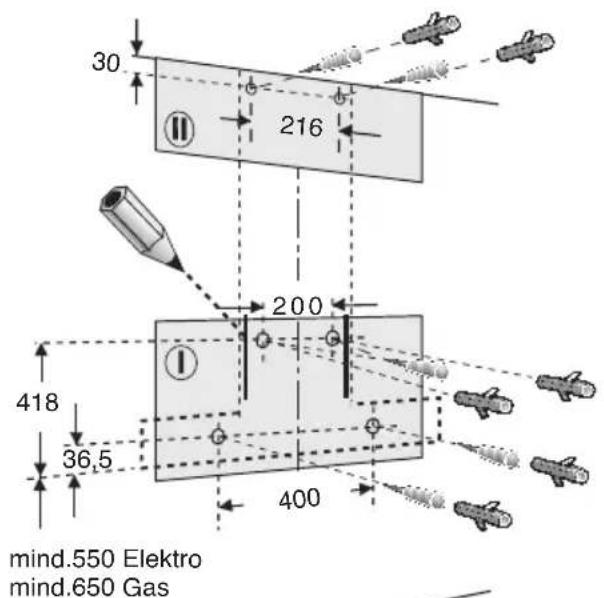

Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuiigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstandussendebovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb.1.

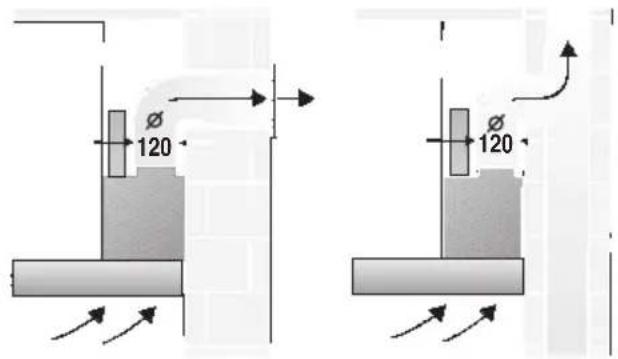

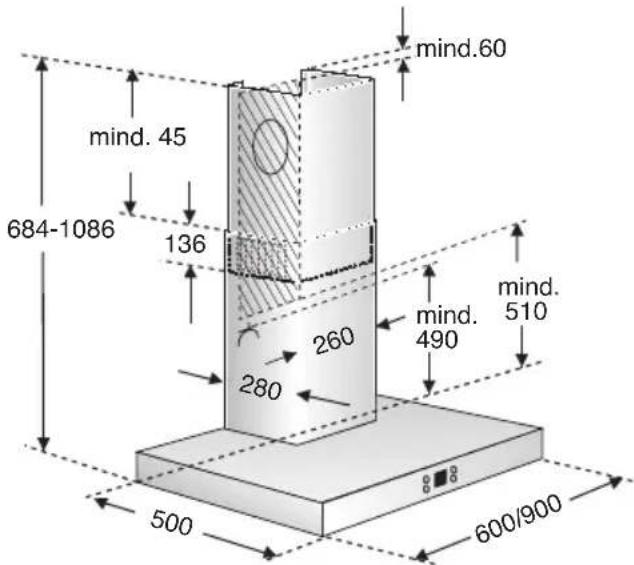

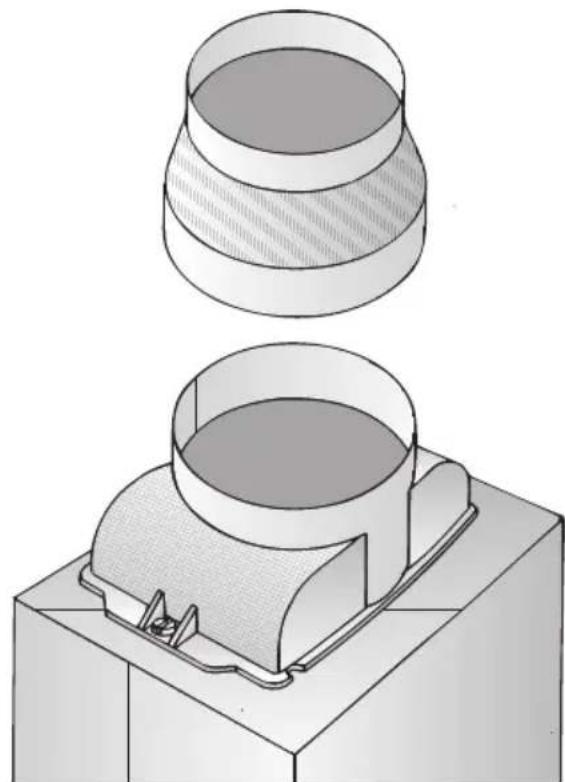

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen要去 de toestemming van de bevoegde instantie worden verkreten.

Als de wasemafzugkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateu en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Voor de montage

Bij gebruik met luchtafvoer moet in de wasemafzuigkap een terugsklep worden ingebouwd, als deze Niet in de afvoerbuis of in de muirkast aanwezig is. Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in de vakhandel worden verkreten.

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtansluiting.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en
grote bochten. Gebruik van lange, ruwe luchtafvoerbuizen,veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.
Ronde buizen:
wij adviseren
een inwendige diameter van 125 mm,
echter minstens 100 mm.

Platte kanalen要去en een gelijkwaardige inwendige diameter alsronde buizen hebben. Ze dienen geen scherpe bochten te hebben. 100 mm ca.78 cm 125 mm ca.113 cm
Bij afwijkende buisdiameters: dichtstrips gebruiken.
Bij gebruik van de wasemafzuigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp 125 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp 100 mm:

Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtaansluiting bevestigen en hierop de afvoerbuis bevestigen.

Voor de montage

Gebruik met circulatielucht

Met een koolestoffilter, indien gebruik met afvoerlucht nicht möglich is.

De complete montageset is
verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers
vindt u achefterin deze gebruiksaanwijzing.

Voorbereiden van de muur

De muur要去vlak en loodrecht zijn.
Pluggen moet stevig können worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
	19,060 cm	21,0
90 cm	21,5 23,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de Voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien möglich vlak awhile de schoorsteenafscheming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzig-kap alsijd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend dooreen erkende installmenter worden aangesloten.

In de installmentie要去en scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuiigkap voldoet aan de EGbepalingen voor radio-ontstoring.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-aanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middelijn op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuiigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuiigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuiigkap aan.
4. 4 gaten voor de wasemafzuiigkap en twee gaten voor de afterschering van de schoorsteen 8mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventueel te monteren extra toebehoren.

1. Klik de twee meegeleverde afstandhoulders vast in de bevestigingshaak voor het schoorsteenafschemstuk. De bevestigingshaak voor het schoorsteenafschemstuk vastschroeven met 2 zeskantschroeven.
2. De twee bovenste zeskantschroeven vastdraaien tot ze nog ca. 5 mm uitsteken.
3. Wasemafzigkap aan de schroeven hangen.

Inbouwen

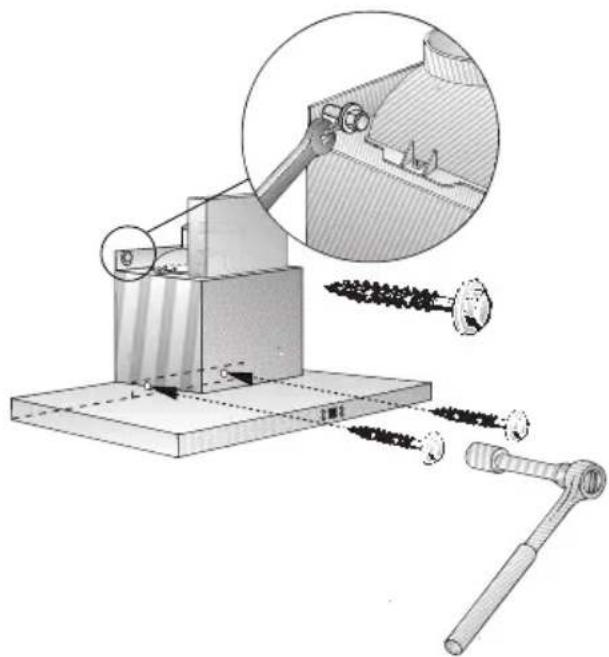

1. De twee onderste zeskantschroeven vastdraaien.

Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Beschermfolie van beiden schoorsteenafschemmistukken verwijderen.
   Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

4. De beiden delen van de schoorsteenaf-scherming in elkaar schuiven (openingen op het bovenste telescoopdeel maar beneden) en in de uitsparing op de wasemafzuigkap plaatsen.
   Voorkom beschadigbing bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafschemming te leggen.

1. Het bovenste deel omhoog tilen en met twee schroeven opzij op de bevestigingshaak schroeven.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
