DKE945M - Exaustor de cozinha BOSCH - Manual de utilização gratuito

Tipo de produto	Coifa de parede
Marca	Bosch
Modelo	DKE945M
Largura disponível	60 cm ou 90 cm (conforme versão)
Peso (versão 60 cm, ar evacuado)	19,0 kg
Peso (versão 60 cm, ar reciclado)	21,0 kg
Peso (versão 90 cm, ar evacuado)	21,5 kg
Peso (versão 90 cm, ar reciclado)	23,5 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência máx. de aspiração	Não especificada no manual
Número de velocidades	3 velocidades (indicação por teclas + e -)
Modos de funcionamento	Ar evacuado para o exterior ou ar reciclado (com filtro de carvão ativado)
Iluminação	Lâmpada halógena 12 V, 20 W máx., soquete G4
Tipo de filtro de gordura	Metálico, lavável na máquina de lavar louça
Tipo de filtro de carvão ativado	Descartável, a ser trocado cerca de 1 vez por ano
Distância mínima acima de um fogão elétrico	550 mm
Distância mínima acima de um fogão a gás	650 mm
Comprimento do cabo de alimentação	1,30 m
Material da coifa	Aço inoxidável, alumínio, plástico
Limpeza das superfícies	Água quente com detergente de louça ou limpador de vidros não agressivo
Peças de reposição disponíveis	Filtros de gordura, filtro de carvão ativado, lâmpadas halógenas
Serviço pós-venda	Bosch (contatar o serviço pós-venda para reparos)
Acessórios especiais	Kit de montagem para ar reciclado, abas anti-retorno
Garantia	Não especificada no manual

Perguntas frequentes - DKE945M BOSCH

Como instalar a coifa Bosch DKE945M?

A instalação deve ser realizada por um profissional. Fixe a coifa na parede respeitando as distâncias mínimas: 550 mm acima de um fogão elétrico, 650 mm acima de um fogão a gás. Use o gabarito fornecido para perfurar os furos. Certifique-se de que a parede está plana e use buchas adequadas.

Qual é a diferença entre o modo evacuação e o modo reciclagem?

No modo evacuação, o ar viciado é expelido para o exterior através de um duto. No modo reciclagem, o ar passa por um filtro de carvão ativado que retém os odores antes de ser devolvido à cozinha. O modo reciclagem requer a instalação de um filtro de carvão ativado.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são limpos na máquina de lavar louça ou à mão com água quente e detergente de louça. Deixe-os de molho por várias horas se lavar à mão. Escove, enxágue e deixe escorrer. Recoloque-os após a secagem.

Quando trocar o filtro de carvão ativado?

O filtro de carvão ativado deve ser trocado aproximadamente uma vez por ano, ou mais frequentemente se a coifa for usada intensivamente (mais de 2 horas por dia). Um filtro saturado reduz a eficiência e apresenta risco de incêndio.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica: conexão, fusível ou disjuntor. Se a iluminação não funcionar, verifique as lâmpadas halógenas e substitua-as se necessário. Para qualquer outro problema, contate o serviço pós-venda Bosch.

Posso usar a coifa sem filtro de gordura?

Não, nunca. O filtro de gordura retém as partículas de gordura e protege a coifa. Sem ele, as gorduras podem se acumular e provocar um incêndio. Nunca opere a coifa sem filtro de gordura.

Como ajustar a velocidade de aspiração?

Use as teclas + e - no painel de controle. Pressione + para aumentar a velocidade, - para diminuir. A tecla 0 para o ventilador. A iluminação pode ser ligada independentemente.

Qual lâmpada usar para iluminação?

Use uma lâmpada halógena 12 V, 20 W máx., com soquete G4. Sempre substitua por uma lâmpada das mesmas características. Atenção: as lâmpadas aquecem, deixe-as esfriar antes de tocar.

É possível instalar a coifa acima de um fogão a gás?

Sim, mas respeite uma distância mínima de 650 mm entre a borda inferior da coifa e o topo dos queimadores. Não opere todos os queimadores em potência máxima por mais de 15 minutos. Use a coifa na velocidade máxima se três ou mais queimadores estiverem acesos.

Como cuidar das superfícies de inox?

Use um produto especial para aço inoxidável ou um limpador de vidros não agressivo. Esfregue no sentido do polimento. Evite esponjas abrasivas, pó de polir e produtos que contenham cloro, soda ou ácidos.

MANUAL DE UTILIZADOR DKE945M BOSCH

pt Instruções de serviços de montagem

tr Kullanma ve montaj kilavuzu

Instruções de service

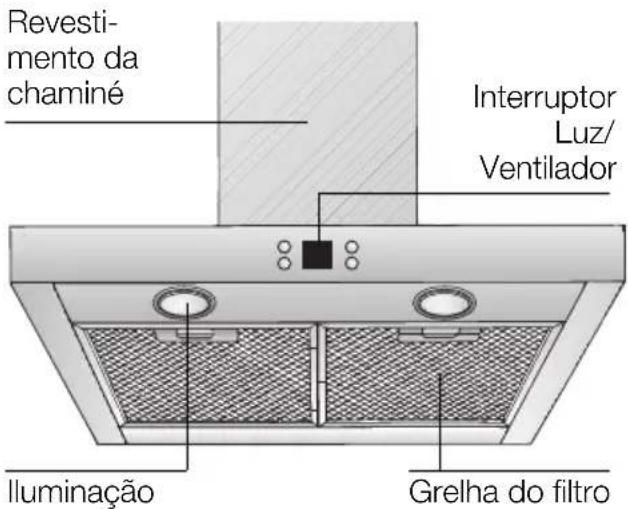

Descrição do aparecido

Tipos de funciona

Funcionamento com exaustao:

O ventilador do exaustor aspirao os vapores da cozinha e, atraves doimento de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapeores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funcionaismo simultâneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possível um functiçamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Tipos de funciona

Isto pode ser consiguedo se o ar necessario à combustão puder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou não atraves doutras medidas tínicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for sufficiente, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.

Funcionamento com circulacao de ar:

Neste caso, tem que ser montado um过滤 de carvao activo (ver Filtro e Manutencao).

O jogo completeness of montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.

Os他们在某一个地方，比如公园、公园里的公园，都可找到。
Os numeros de encomendar correspondentes podem ser encontrados no final destas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤 de gordura e de carvalho activo.
- O FILTER de gordura retém os componentes gordurosos dos vapores da cozinha.
O filtró de carvas ao activo retém as substancias com cheiro.

A Se não for instalado o已久的 de carvão activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Antes da primeira'utilisation

Indicações importantes:

Reparacoes inadequadas podem a carreter perigos various para o'utilizar.

• Estas instruções de service aplicam-se a variedo modelos de aparhços.
  E. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
  Este exaustor corresponde as normas de segurar para este tipo de aparelhos.
  As reparacoes so devem ser efectuadas por pessoal especializzato.
  Se o aparecido antes daro, não o deverá por em funciona.
  A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
  Se o cabo de ligaçaoaretheparelho estiver danificado,ele tera que ser substituido pelo fabricante,pelos seu. Servicos Tecnicos ou, ainda, poruma persona qualificada, a fim de se evitarem situacoes de perigo para o uso.
  Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
  Este exaustor s o deve ser aplicado para fins domesticos.
  O exhaustor s o deve func ionar com as lampadas colocadas.
  As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
  O exaustor não deve funciona sem o filtró de gordura.
  Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
  Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer, por isso, manter-se vigilante.

□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de的服务。
Delas constam informacoes importantes para a sua segurancia, bem como sobre a utilização e manutenção do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras.

Não flamejar alimentos por baixo do exaustor.

Perigo de incendio do filtro de gordura, devido à subida da chama.

Os queimadores tem que estar sempre cobertos com os recipientes de cozinhar.
O funciona do exaustor por cima de um aparelho de queima para combustíveis solidos (carvalo, madeira e similores) so é possivel com limitações (ver Instruções de montagem).

Placas a gás / fogões a gás

Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funcionar tres ou mais queimadores.

Anomalias

Em caso de eventuais dupidas ou anomalies,deeracounterosnossos Servicos Tecnicos.

(Ver Úndice de Postos de Assistência).

Sempre que contactar os Serviços Tecnicos, agradecemos que indique os seguides dados:

E-NR.

FD

Registe nestes Campos os dados do seu aparecido. Estes elementos constam da chapa de caracteristicas, que se encontra no interior do exaustor,(before de retiring o filtró de gordura.

Comando do exaustor

Os vapores são eliminados de forma mais eficaz, se:

Regulação da fase de exaustão pretendida:

Premir a tecla+. O exaustor comuta para a fase imeditamente superior.
Premir a tecla-. O exaustor comuta para a fase imeditamente inferior.

Desligar o exaustor:

Premir a tecla 0.
Ou:
Premirata tecla-atequeo desligue.

Illuminação:

A iluminação pode ser realizada em qualquer alta, mesmo com o ventilador desligado.

Filtros e Manutenção

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha, são realizados filtros metalicos

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturação do filtro com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtrlo evita o perigo de incério, que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.

Important:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.

Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente. Passado algo tempo, escovar os filtros com uma escova propria e,deois, enxagua-los e secao-los bem.

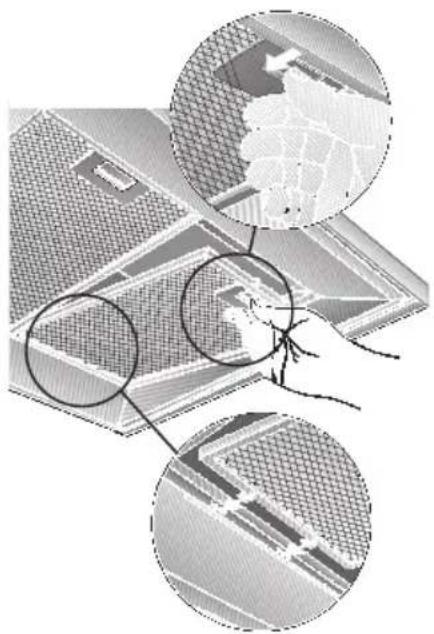

Desmontar e montar os filtros metalicos:

Atença: As lampadas de halogeneo tem que estar desligadas e frias.

1. Pressionar os encaixes dos filtros no sentido da seta e, bereits,退市 os filtros.

1. Limpar os filtros metálicos.
2. Recolocar os filtros lavados.

Para refer os cheiros no funciona com circulacao de ar.

Atença:

Em caso de saturação do filtro com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

Através da substituição atempada do filtró de carão activo, é évitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

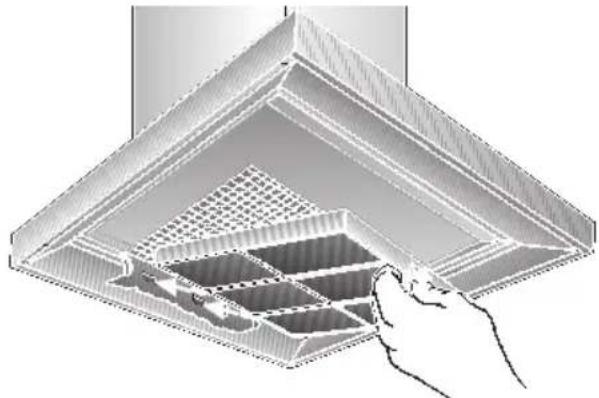

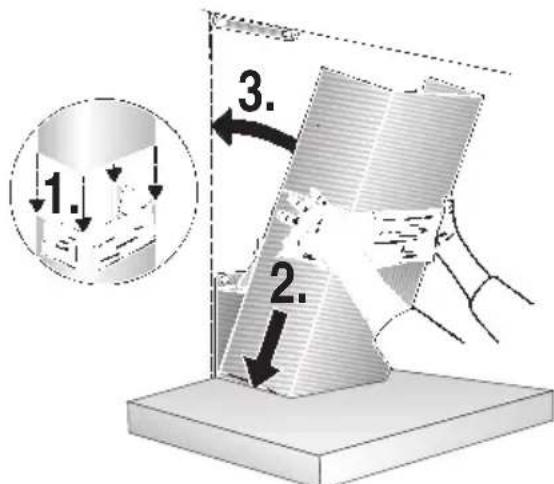

Montagem:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).

2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas.

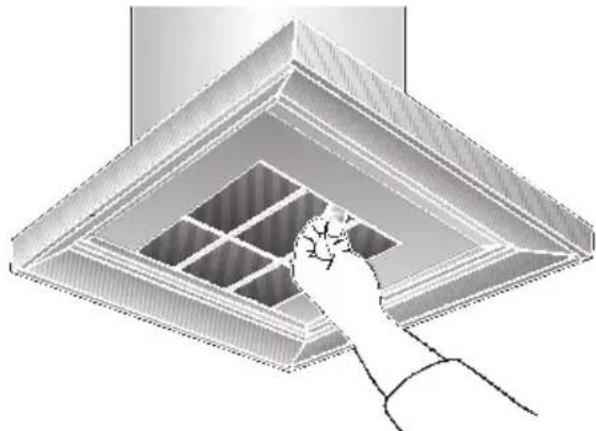

Desmontagem:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas eletalo o filtrodecarvo activo para baixo.

1. Montar os filtros de gordura.

Substituição do FILTER de carvão activo:

No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão activo devem ser substituidos uma vez no ano.
- O FILTER de carvão activo pode ser adquirido nos Serviços Técnicos (ver acessórios especialis).
Devem serutilizadosapanasfiltrosoriginals.

So assim é garantido o funciona optimazo do exaustor.

Reciclagem do filtro de carvão activo uso:

• O FILTER de carvão activo não contentem substancias prejudicials. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

• Quando limpar os filtros de gordura,deerá también limpar as zonasaccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.
  Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.
• Não raspar sujidades, às vezes acumuladas, devendo, sim, amolecçê-las com um pano humido.
• Não utilizes produits acidos ou escovas rivas.
• Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com unaiola de agua com um detergente suave e um pano macio e humido.
No aplicar, nas teclas de commando,
produtos para limpeza de inox.

Superficies de aço inox:

Utilizar um produit para inox suave e não abrasivo.
Limparapanas no sentidodopolimento.

As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.

Superficies de aluminio e material sintetico:

Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- Não utilizes panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- São utilizes produits abrasivos.

Substituicao das lampadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   As lampadas de halogeneo ficam muito quentes, quando em functimento.
   Mesmo pouco tempo de deposite de ligadas,
   ha perigo de queimaduras.
2. Retirar o aro da lampada com a ajuda de uma chave de parafusos ou similar.

1. Substituir a lampada de halogeneo (lampada de halogeneo corrente no mercado, 12 Volt, max. 20 Watt, casquilho G4).

Atença; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lampada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Note: Se a iluminação não funciona, deverá verficar, se a lampada está bem encaixada.

Indicações Importantes

Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegadoPGA. embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua也是非常 para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.

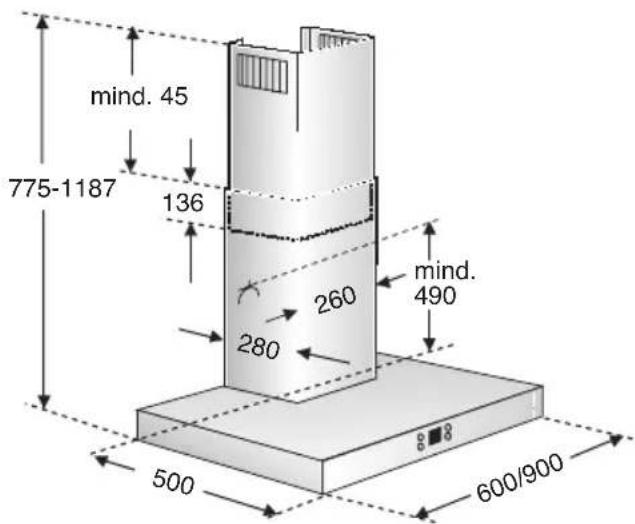

O exaustor pode funcionar com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a placac de cozinha.

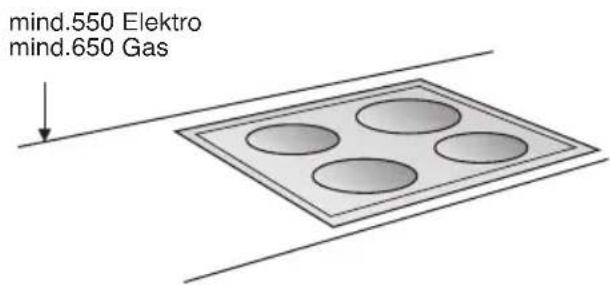

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), se esta zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas deágua na zona inferior do exaustor, resultantes da subida do vapor de água.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhoar a gás (= fogões e placas), tíme que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).
Tém que ser respeitasas instruções e as normas de instalação do fabricante.
exaustor s o pod e ser instalado junto de um armario superior ou de una parede alta. Distancia minima: 50 mm.
A distência minima, no caso de queimadores a gas, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

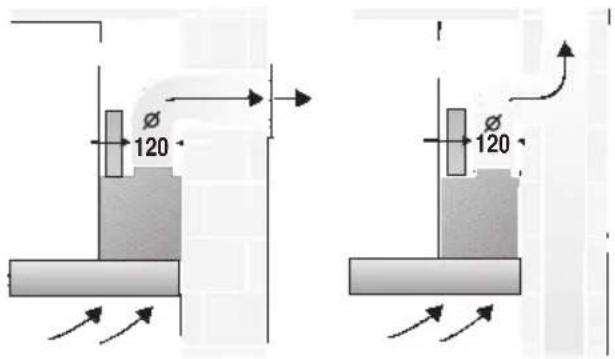

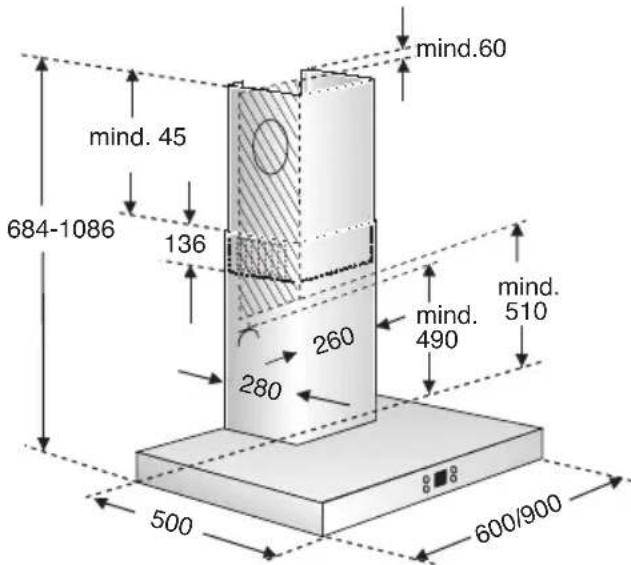

Funcionamento com exaustao

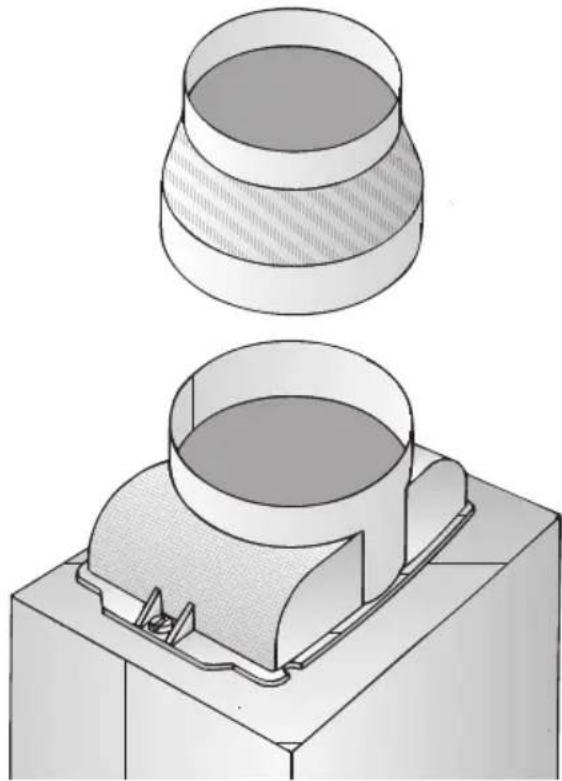

Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou directamente atraves de furo na parede, para o exterior.

Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para se poder encaminhar o ar de exaustão do aparelho para uma chamé fora de service, é necessário obter uma autorização expressa do limpa-chaminés responsavel pela zona.

No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes de ligação a uma chamé (por ex. aqueceiros a gas, a oleo ou a carvo; esquentadores, aqueceiros de agua), tem que ser garantida a ventilação necessária para a combustão perfeita desses aparelhos.

É possível oestruturação não perigo, se a subpressiono no local de instalação do aparecido, comestruturação por combustão, não for superior a 4 Pa (0.04 mbar).

Isto pode ser consiguido se o ar necessario a combustao puder ser reposto, atraves de abertas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medicasTeqnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na acontecão, tem sempre que ser considerada a ventilação global da habitação. No functiomento de apareiros para cozinhar, por ex. placas e fogões, esta regra não é aplicada.

Se o exaustor estiver a functionar com circuldacao de ar - com FILTER de carvao activo - o functiomento nao sofre qualquer limitacao.

Se o ar da exaustão for encaminhado através da parede exterior,deerutilizar-se uma caixa mural telescópica.

Antes da Montagem

No caso de funciona por exaustão,deer a montar-se no exaustor uma valvula anti-returno,se a mesma nao estiver ja integra da no tubo de exaustao ou na caixa mural.

Se o aparecido não estiver equipado com a valvula anti-returno, esta pode ser adquirida no commercio da especialidade.

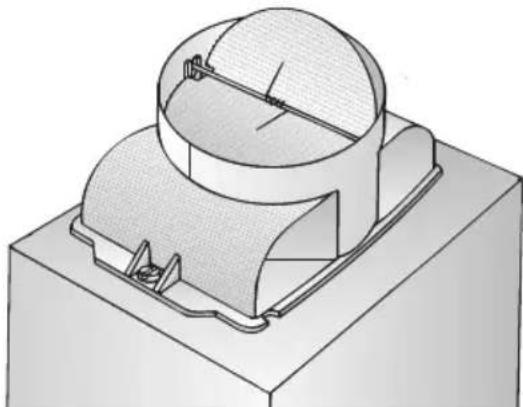

Montagem da valvula anti-returno:

Fixar a valvula de borboleta na tubuladura do ar.

Os doit tampoes tem que se movimentar fácilmente para cima.

Eficiência optimizada do exaustor:

Tubo de exaustao curto e com interior liso.
Fazer número menoro de curvas.
Utilizar o diametro máximo possivel do tubo e fazer as curvas Tao abertas quando possivel.

Autilização de tubos de aspiração longos e rugosos no seu interior, mitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

Tubos circulars:

Recomendamos diametro interior 125 mm, minimo 100 mm.

Canais planos tem que possuir uma造血 interior com valor equivalente ao tubos circulares.

Eles não devem ter nenhum desvio muito pronunciation.

100 mm ca. 78 cm
125 mm ca. 113 cm

No caso de tubos com diametros differentes,utilizar tiras de vedao.
No caso de funciona por exaustao, garantir uma boa alimentacao de ar fresco.

Ligação do tubo de exaustão

125 mm:

Fixar o tubo de exaustao direcimentos na tubuladura de ar.

Ligação do tubo de exaustão

0 100 mm:

Fixar a reducao (inclua no forneci-mentation ou de fácil aquisicao no mercado) na tubuladura do ar e,deois, montar o tubo de exaustao.

Antes da Montagem

Funcao de circulação de ar

Com FILTER de carvao activo, se não existrem condições para funciona de exaustão.

O jogo completeo de montagem pode ser adquirido nos outros Serviços Tecnicos. O número de encomenda correspondente pode ser暑ado no final destas Instruções de Serviço.

Preparacao da parede

A parede tem que ser plana e vertical.
Deve ser assegurada uma fixação perfeita dasbuchas.

Peso em kg:

	Saía de ar	Circúnção de ar
	19,060 cm	21,0
90 cm	21,5 23,5

Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.

Ligaçao eletrica

O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor. Se possível, instalar a tomada directamente por baixo da cobertura da chamé.

\section*{Characteristicas électricas:}

Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixhos doAGO.

Para reparacoes, desligar o exaustor da corrente electrica.

Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessário uma ligação fixa:

O exaustorsolepoderligadoacorretporum instaladorelectrico credenciapedelaEmpresa distribuidoradelectricidade.

Relativamente à instalação, deve ser previsto um disposicao de corte. Como disposicao de corte, são validos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteccoes.

Se o cabo de ligaçao deste aparlho estiver danificado, ele tera que ser substituidoelo fabricante,pelos seuServicos Tecnicos ou, ainda, poruma persona qualificada, a fim de se evitarem situacoes de perigo para outilizador.

Este exaustor correponde as normas UEsobre protecao antiparasitaria.

Montagem

O exaustor foi previsto para montagem numa parede da cozinha.

1. Retirar oatório de gordura (ver instruções de service).
2. Marcar uma LINHA central na parede desde o tecto até ao canto inferior do exaustor.
3. Com o auxilio do molde marcar as posicaoes dos parafusos na parede.

Ter em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos eletricos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Fazer 4uros para o exaustor e 2uros para o revestimento da chaminé 8 mm e introduzir as buchas até à face com a parede.

Nota: Tome em atençao a eventual montagem de acessórios especialis.

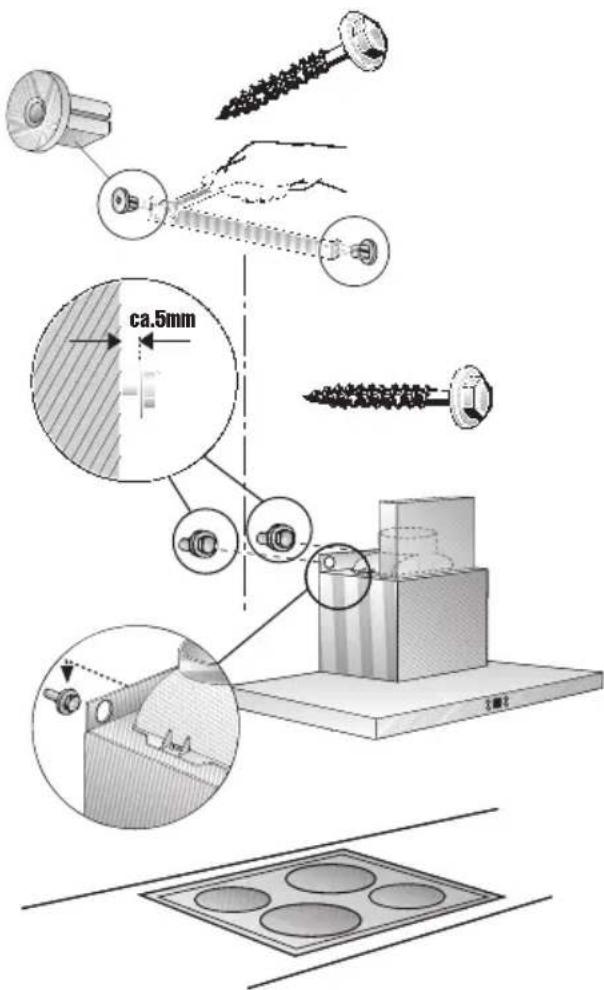

1. Encaixar os 2 distanciadores, incluidos, no angulo de apoio do revestimento da chamine.
   Aparafusar o angulo de retencao do revestimento da chaminé com bois parafusos sextavados.
2. Aparafusar osinous parafusos sextavados superiores atc ca.de 5 mm de profundidade.
3. Pendurar o exaustor nos parafusos.

Montagem

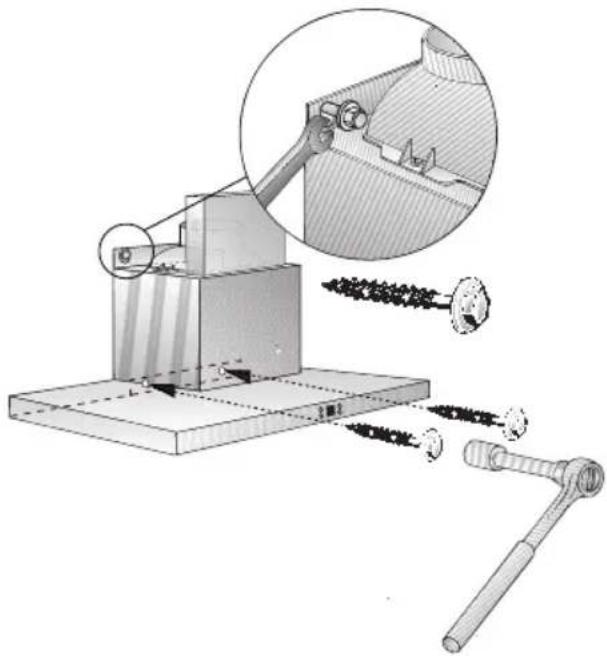

1. Apertar ambos os parafusos sextavados inferiores.

Antes do aperto final dos 4
parafusosdeeralinhar-seoexaustor.

1. Fazer a ligação dos tubos.

2. Fazer a ligação eletrica.

3. Retirar a película de proteção aplicada nos revestimentos da chamé.

Procure evitar provocar danos nas superficies delicadas de aço inox.

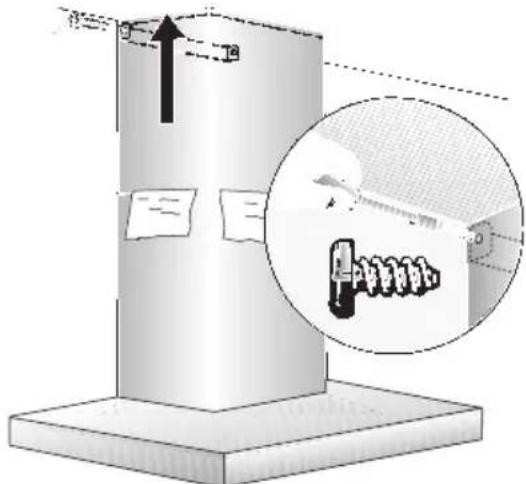

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

Procure evaporar riscos durante a introducao das两大 partes do revestimento, uma na outras, colocando por ex., o gabarito de montagem como protecao sobre o canto do revestimento inferior.

1. Levantar ligeiramente a parte superior e aparafusa-la lateralmente cominous parafusos no angulo de retencion.

1. Voltar a montar o filtro de gordura (ver instruções de service).

Kullanma talimati

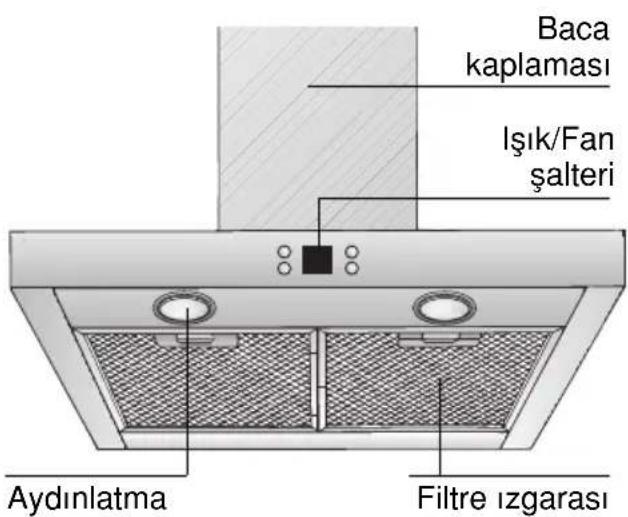

Cihazın tarifi

Isletmetürleri

Havaçikis modu:
