DKE945M - Hotte BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante murale
Marque	Bosch
Modèle	DKE945M
Largeur disponible	60 cm ou 90 cm (selon version)
Poids (version 60 cm, air évacué)	19,0 kg
Poids (version 60 cm, air recyclé)	21,0 kg
Poids (version 90 cm, air évacué)	21,5 kg
Poids (version 90 cm, air recyclé)	23,5 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance max. aspirée	Non spécifiée dans la notice
Nombre de vitesses	3 vitesses (indication par touches + et -)
Modes de fonctionnement	Air évacué à l'extérieur ou air recyclé (avec filtre à charbon actif)
Éclairage	Ampoule halogène 12 V, 20 W max., douille G4
Type de filtre à graisse	Métallique, lavable au lave-vaisselle
Type de filtre à charbon actif	Jetable, à changer environ 1 fois par an
Distance minimale au-dessus d'une cuisson électrique	550 mm
Distance minimale au-dessus d'une cuisson gaz	650 mm
Longueur du cordon d'alimentation	1,30 m
Matériau de la hotte	Acier inoxydable, aluminium, plastique
Nettoyage des surfaces	Eau chaude avec produit vaisselle ou nettoyant vitres non agressif
Pièces détachées disponibles	Filtres à graisse, filtre à charbon actif, ampoules halogènes
Service après-vente	Bosch (contacter le service après-vente pour les réparations)
Accessoires spéciaux	Kit de montage pour air recyclé, volets anti-refoulement
Garantie	Non précisée dans la notice

FOIRE AUX QUESTIONS - DKE945M BOSCH

Comment installer la hotte Bosch DKE945M ?

L'installation doit être réalisée par un professionnel. Fixez la hotte au mur en respectant les distances minimales : 550 mm au-dessus d'une cuisson électrique, 650 mm au-dessus d'une cuisson gaz. Utilisez le gabarit fourni pour percer les trous. Assurez-vous que le mur est plat et utilisez des chevilles adaptées.

Quelle est la différence entre le mode évacuation et le mode recyclage ?

En mode évacuation, l'air vicié est rejeté à l'extérieur via un conduit. En mode recyclage, l'air passe par un filtre à charbon actif qui retient les odeurs avant de être renvoyé dans la cuisine. Le mode recyclage nécessite l'installation d'un filtre à charbon actif.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques se nettoient au lave-vaisselle ou à la main avec de l'eau chaude et du produit vaisselle. Laissez-les tremper plusieurs heures si vous les lavez à la main. Brossez, rincez et laissez égoutter. Remettez-les en place après séchage.

Quand faut-il changer le filtre à charbon actif ?

Le filtre à charbon actif doit être changé environ une fois par an, ou plus souvent si la hotte est utilisée intensivement (plus de 2 heures par jour). Un filtre saturé réduit l'efficacité et présente un risque d'incendie.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : branchement, fusible ou disjoncteur. Si l'éclairage ne fonctionne pas, contrôlez les ampoules halogènes et remplacez-les si nécessaire. Pour tout autre problème, contactez le service après-vente Bosch.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, jamais. Le filtre à graisse retient les particules grasses et protège la hotte. Sans lui, les graisses peuvent s'accumuler et provoquer un incendie. Ne faites jamais fonctionner la hotte sans filtre à graisse.

Comment régler la vitesse d'aspiration ?

Utilisez les touches + et - sur le bandeau de commande. Appuyez sur + pour augmenter la vitesse, sur - pour diminuer. La touche 0 arrête le ventilateur. L'éclairage peut être allumé indépendamment.

Quelle ampoule utiliser pour l'éclairage ?

Utilisez une ampoule halogène 12 V, 20 W max., avec douille G4. Remplacez toujours par une ampoule de mêmes caractéristiques. Attention : les ampoules chauffent, laissez-les refroidir avant de les toucher.

Est-il possible d'installer la hotte au-dessus d'une cuisson à gaz ?

Oui, mais respectez une distance minimale de 650 mm entre le bord inférieur de la hotte et le dessus des brûleurs. Ne faites pas fonctionner tous les foyers à pleine puissance plus de 15 minutes. Utilisez la hotte à vitesse maximale si trois foyers ou plus sont allumés.

Comment entretenir les surfaces en inox ?

Utilisez un produit spécial acier inox ou un nettoyant vitres non agressif. Frottez dans le sens du polissage. Évitez les éponges abrasives, la poudre à récurer et les produits contenant du chlore, de la soude ou des acides.

MODE D'EMPLOI DKE945M BOSCH

fr Mode d'emploi et notice de montage

Modes de fonctionnement

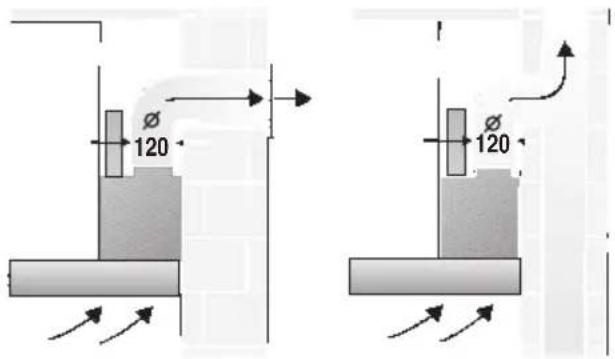

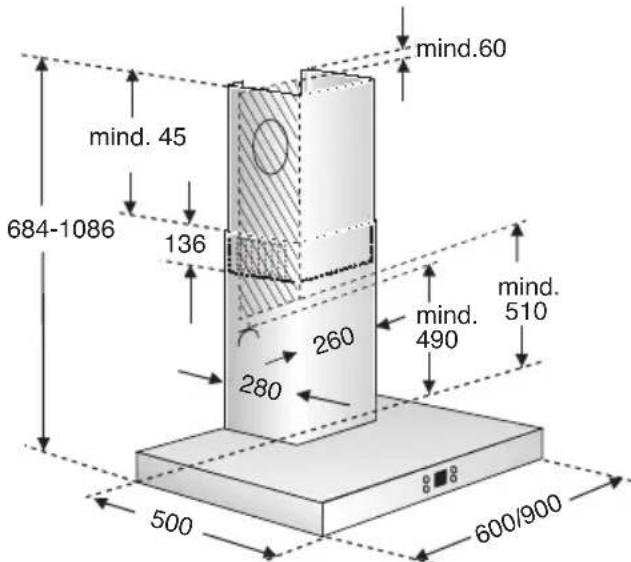

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
- Ce cadre retient les particules grasses solides en suspension dans les buees de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appeareils de cisson (table de cisson et cisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouvez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs générées dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilise jamais la hotte aspirante sans filtrer àGRAISSE.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSÉ et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Si I'appareil est endommagé, sa mise en service est proscrite.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

NoE

FD

Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelles seulement minutes après la fin de la cuisson.

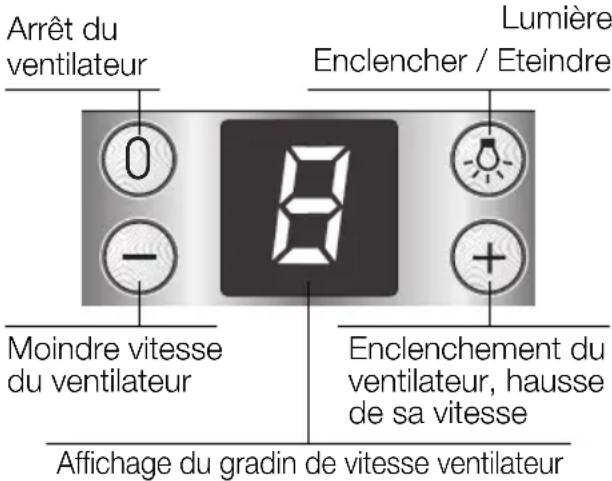

Enclenchement du ventilateur:

□ Appuyez sur la touche+.

Réglage du ventilateur sur la vitesse désirée:

• Appuyez sur la touche + Le ventilateur passé au gradin de vitesse immédiatement supérieur.
• Appuyez sur la touche - Le ventilateur passé au gradin de vitesse immédiatement inférieur.

Coupure du ventilateur:

Appuyez sur la touche 0. Ou:
- Appuyez sur la touche - autant de fois que nécessaire à ce que le ventilateur s'éteigne.

Eclairage:

• Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est étéint.

Filtre et entretien

Filtres àGRAISSÉ:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.

Nettoyage des filtres àGRAISSÉ en métal:

En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines.
- Ces litres sont nettoyables au lavevaisselle. Ils peuvent changer légèrement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisselle. Il ne doit pas etre coincide.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.

Filtre et entretien

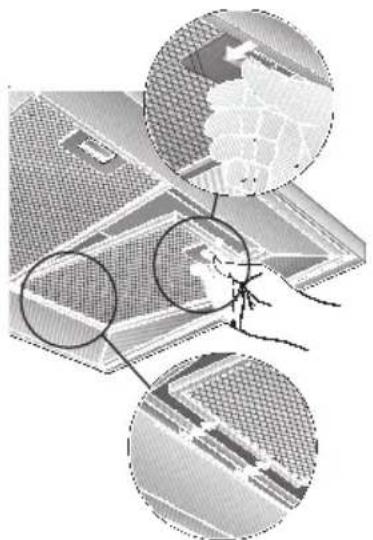

Retrait et mise en place des filtres àGRAISSSE EN METAL:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le cran situé contre chaque fille àGRAISSE puis abaissez les filtres.

1. Nettoyer les filtres àGRAISE.
2. Une fois nettoyés, remettez les filtres àGRAISSE en place.

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est du à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un roti.

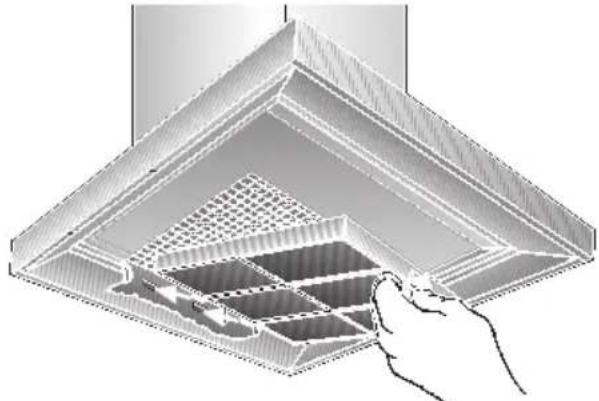

Mise en place du filtrre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres àGRAisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Mettez en place le filtré à charbon actif.

1. Faites encranter la patte.

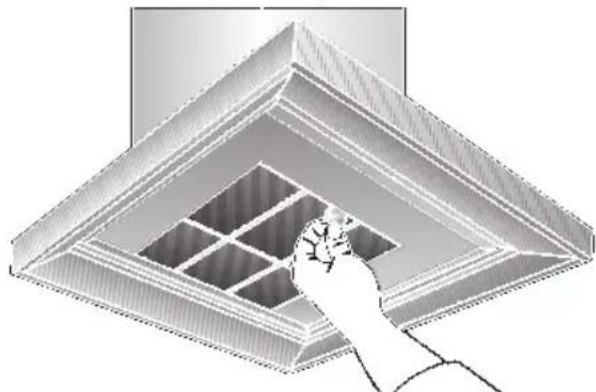

Retrait du filtré:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres àGRAISSÉ en métal.
2. Enforcez la patte puis retirez le filtré à charbon actif par le bas.

1. Remontez les filtres àGRAISSE.

Changement du filtré à charbon actif:

Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
Vous pouvez vous procurer un filtré à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.
N'utilisez qu'un filtré d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtré à charbon actif usage:

Les frittes à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de I'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.

Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.

Surfaces en aluminium et en plastique:

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.

Changer les ampôules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/ fusible.
   Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes.
2. Retirez l'anneau de I'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Ne saisissez l'ampoule qu'avac un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/Réarmez le disjoncteur.

Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

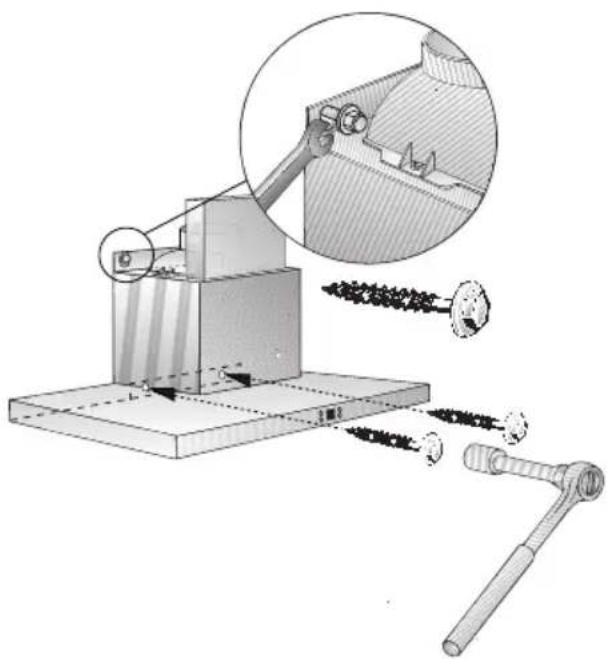

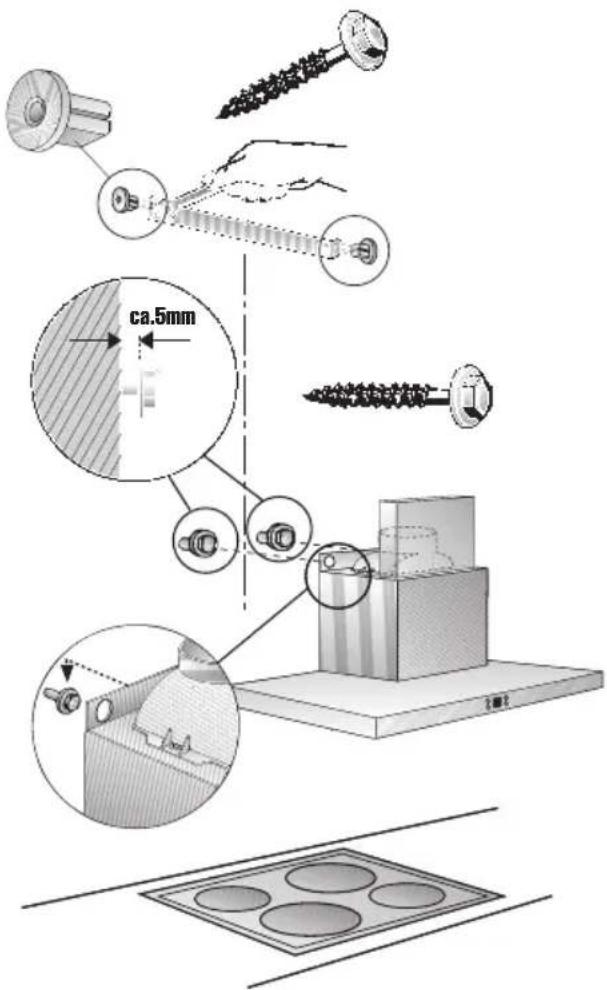

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.

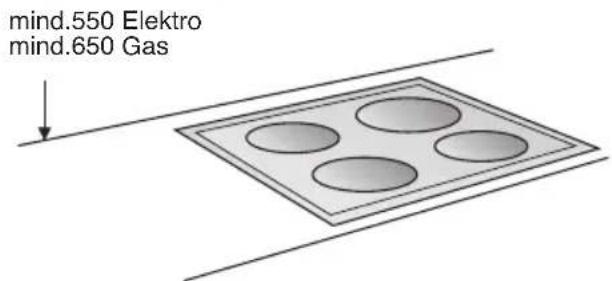

L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cusinieres à gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions legales en vigueur dans votre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

Evacuation de l'air à l'extérieur

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagedes par ex.dans les portes, fenêtes et en association avec des ventouSES téléscopiques d'admission/ evacuation de I'air a travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cisinière à gaz).

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Avant le montage

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans le conduit d'évacuation ou dans la ventouse télécopique. Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

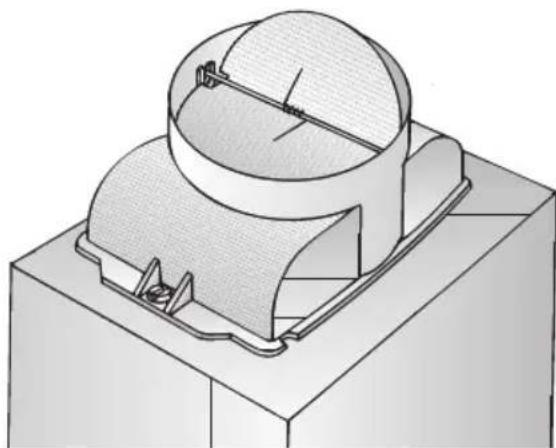

Montage du volet anti-refoulement:

• Clipsez le volet anti-refoulement dans le manchon.

Les deux volets doivent se laisser déplacer vers le haut sans résister, avec un léger amorti.

Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde:

Nous recommendons
recommandons des conduits au diamètre interieur de 125 mm mais de 100 mm minimum.

Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce. 100mm = 78cm de section 125mm = 113cm de section.
Si les conduits ont des diamètres différents: utilisez du ruban adhési àétancher.
Si la hotte evacue l'air a l'extérieur, veillez a ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation 125 mm:

Fixez le conduit d'évacuation directement sur l'orifice.

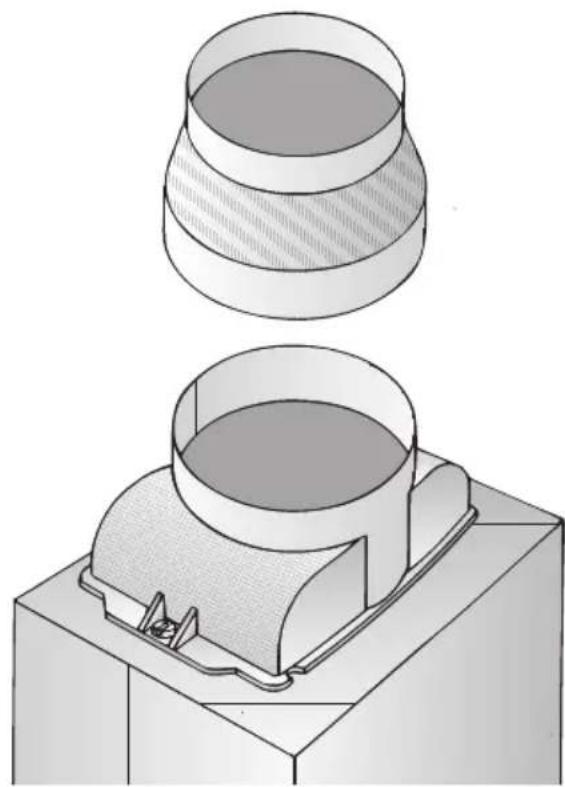

Branchement du conduit d'évacuation 100 mm:

Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

Avant le montage

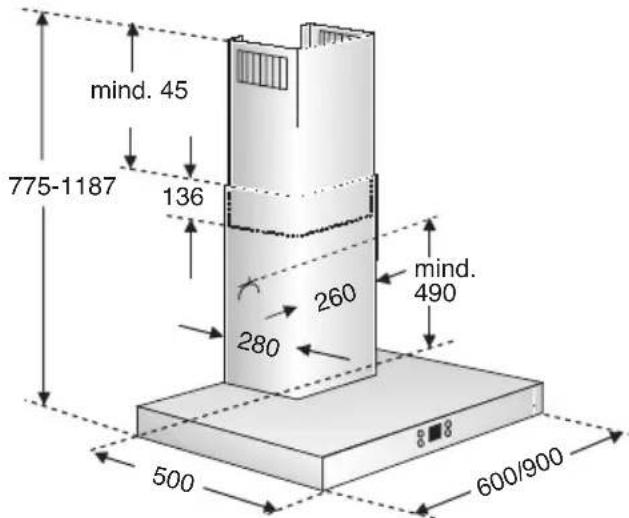

Mode Air recyclé

Avec filtré à
charbon actif,
lorsqu'il n'est
pas possible
d'évacuer l'air
aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialise.

Vous trouvez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

	Air évacue Air recyclé
	19,060 cm	21,0
90 cm	21,5 23,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caracteristiques electriques:

Vous les trouvez之前 avoir retire le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree aupres de la compagne locale/nationale distributrice d'electricite.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparils electriques.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtré àGRAisse (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.

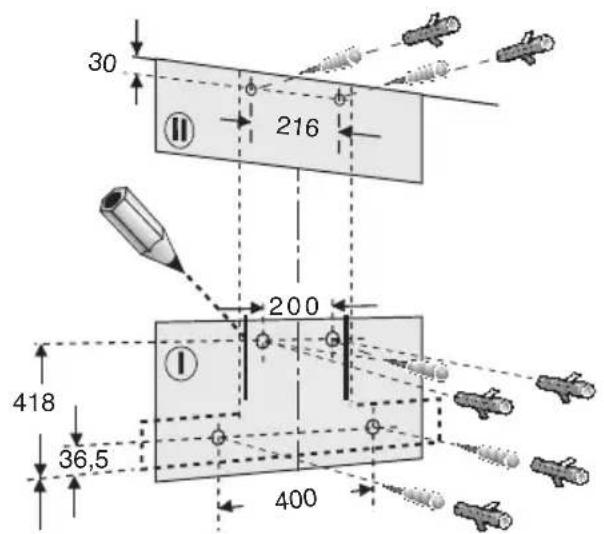

3. Posez le gabarit contre le mur et marquez grace a lui l'emplacement des vis sur le mur.

Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
4. Percer 4 trough pour la hotte aspirante et 2 trough pour le capotage-cheminée. Ces trough doivent faire 8mm de diamètre. Enconcer les chevilles jusqu'à ras du mur.

Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.

1. Faites écarter les 2 écartsurs ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
2. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
3. Accrochez la hotte aspirante aux vis.

Encastrement

1. Vissez les vis hexagonales du bas.

Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

1. Raccorder la hotte aux tuyaux.

2. Effectuer le branchement electrique de la hotte.

3. Retirez la pellicule de plastique protégeant les deux capots en inox.

Evitez d'endommager les surfaces lisses en acier inox.

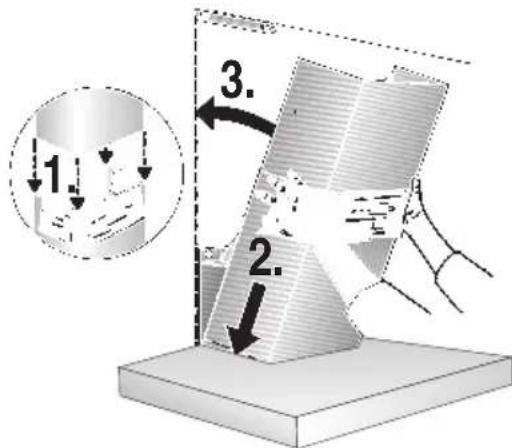

1. Insérer l'un dans l'autre les deux éléments du capotage-cheminee (les fentes de I'element telescopique supérieur doivent etre tournees vers le bas) puis les introduire dans la decoupe menagee a cet effet dans la hotte aspirante.

Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

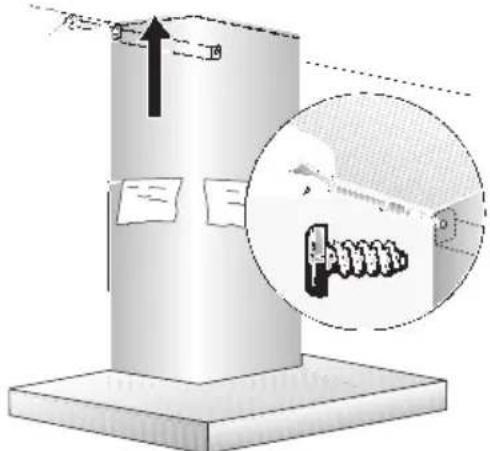

1. Soulever l'objet supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

1. Remetre le filtré àGRAISSÉ en place (voir la notice d'utilisation).

Gebruiksaanwijzing
