Produkttyp	Wandhaube
Marke	Bosch
Modell	DKE945M
Verfügbare Breite	60 cm oder 90 cm (je nach Version)
Gewicht (Version 60 cm, Abluft)	19,0 kg
Gewicht (Version 60 cm, Umluft)	21,0 kg
Gewicht (Version 90 cm, Abluft)	21,5 kg
Gewicht (Version 90 cm, Umluft)	23,5 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Absaugleistung	In der Anleitung nicht angegeben
Anzahl der Geschwindigkeitsstufen	3 Stufen (Anzeige mit Tasten + und -)
Betriebsarten	Abluft nach außen oder Umluft (mit Aktivkohlefilter)
Beleuchtung	Halogenlampe 12 V, max. 20 W, Sockel G4
Typ des Fettfilters	Metall, spülmaschinengeeignet
Typ des Aktivkohlefilters	Einweg, etwa 1x jährlich austauschen
Mindestabstand über einem Elektroherd	550 mm
Mindestabstand über einem Gasherd	650 mm
Länge des Netzkabels	1,30 m
Material der Haube	Edelstahl, Aluminium, Kunststoff
Reinigung der Oberflächen	Heißes Wasser mit Spülmittel oder nicht-aggressivem Glasreiniger
Verfügbare Ersatzteile	Fettfilter, Aktivkohlefilter, Halogenlampen
Kundendienst	Bosch (für Reparaturen Kundendienst kontaktieren)
Sonderzubehör	Montageset für Umluftbetrieb, Rückschlagklappen
Garantie	In der Anleitung nicht angegeben

Häufig gestellte Fragen - DKE945M BOSCH

Wie installiere ich die Dunstabzugshaube Bosch DKE945M?

Die Installation sollte von einem Fachmann durchgeführt werden. Befestigen Sie die Haube an der Wand unter Einhaltung der Mindestabstände: 550 mm über einem Elektroherd, 650 mm über einem Gasherd. Verwenden Sie die mitgelieferte Schablone zum Bohren der Löcher. Stellen Sie sicher, dass die Wand eben ist und verwenden Sie geeignete Dübel.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die verbrauchte Luft über einen Kanal nach außen abgeleitet. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter geleitet, der Gerüche bindet, bevor sie wieder in die Küche zurückgeführt wird. Der Umluftbetrieb erfordert die Installation eines Aktivkohlefilters.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Spülmittel gereinigt werden. Lassen Sie sie bei Handwäsche mehrere Stunden einweichen. Bürsten, abspülen und abtropfen lassen. Nach dem Trocknen wieder einsetzen.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte etwa einmal jährlich gewechselt werden, häufiger bei intensiver Nutzung (mehr als 2 Stunden pro Tag). Ein gesättigter Filter vermindert die Effizienz und stellt eine Brandgefahr dar.

Was tun, wenn sich die Haube nicht einschaltet?

Überprüfen Sie zuerst die Stromversorgung: Anschluss, Sicherung oder Schutzschalter. Wenn die Beleuchtung nicht funktioniert, kontrollieren Sie die Halogenlampen und ersetzen Sie sie bei Bedarf. Bei anderen Problemen kontaktieren Sie den Bosch-Kundendienst.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, niemals. Der Fettfilter fängt Fettpartikel ab und schützt die Haube. Ohne ihn können sich Fette ansammeln und einen Brand verursachen. Betreiben Sie die Haube niemals ohne Fettfilter.

Wie stelle ich die Absauggeschwindigkeit ein?

Verwenden Sie die Tasten + und - auf dem Bedienfeld. Drücken Sie +, um die Geschwindigkeit zu erhöhen, -, um zu verringern. Die Taste 0 stoppt den Lüfter. Die Beleuchtung kann unabhängig eingeschaltet werden.

Welche Lampe verwende ich für die Beleuchtung?

Verwenden Sie eine Halogenlampe 12 V, max. 20 W, mit Sockel G4. Ersetzen Sie sie immer durch eine Lampe mit denselben Eigenschaften. Achtung: Die Lampen werden heiß; lassen Sie sie abkühlen, bevor Sie sie berühren.

Ist es möglich, die Haube über einem Gasherd zu installieren?

Ja, aber halten Sie einen Mindestabstand von 650 mm zwischen der Unterkante der Haube und den Brennerköpfen ein. Betreiben Sie nicht alle Kochstellen gleichzeitig länger als 15 Minuten mit voller Leistung. Verwenden Sie die Haube auf höchster Stufe, wenn drei oder mehr Brenner eingeschaltet sind.

Wie pflege ich die Edelstahloberflächen?

Verwenden Sie ein Spezialprodukt für Edelstahl oder einen nicht-aggressiven Glasreiniger. Reiben Sie in Richtung der Politur. Vermeiden Sie Scheuerschwämme, Scheuerpulver und Produkte, die Chlor, Natron oder Säuren enthalten.

BEDIENUNGSANLEITUNG DKE945M BOSCH

de Gebrauchs- und Montageanleitung

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

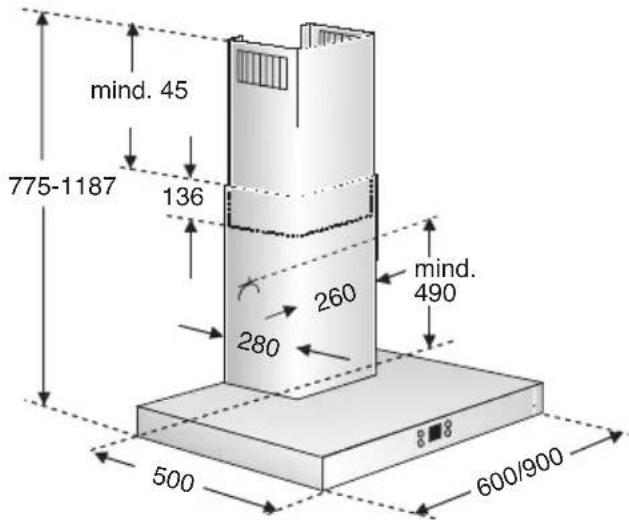

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemeße Reparaturen konnen erhebliche Gefahren fur den Benutzer entstehen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden.
Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht Zubereiten.
Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

Ist das Gerät beschädigt,)dürfen Sie es nicht in Betriebnehmen.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitsung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

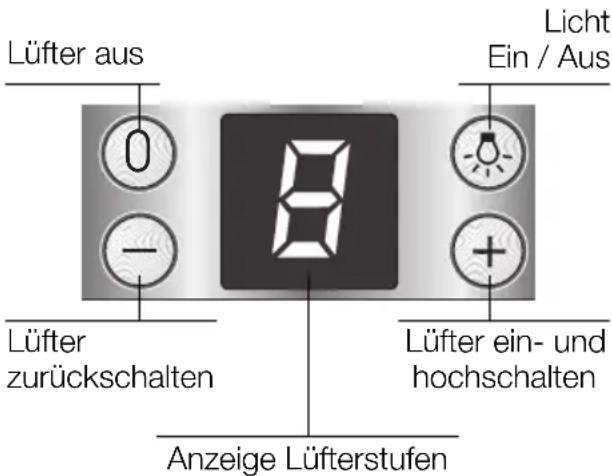

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
□ Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

Einschalten des Lufters:

Drucken Sie die Taste+.

Einstellen der gewündchten Lüfterstufe:

Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe hoher.
Drucken Sie die Taste -. Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lufters:

Drucken Sie die Taste 0. Oder:
Drücken Sie die Taste - so oft, bis der Lüfter ausschaltet.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhoht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfährung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut aussprülen und abtropfen halten.

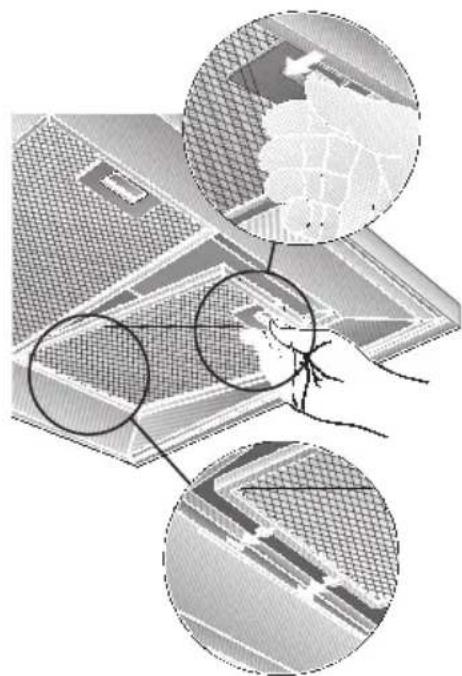

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

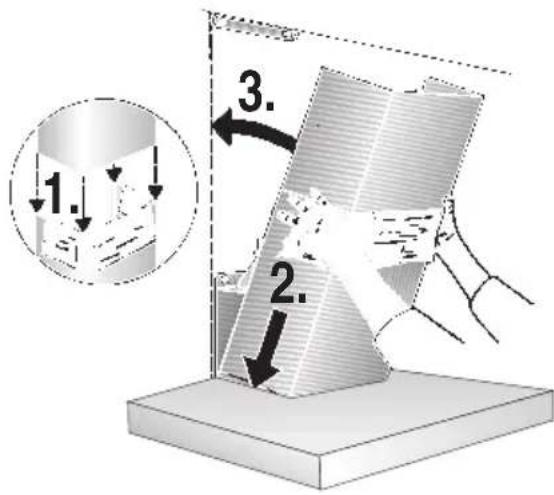

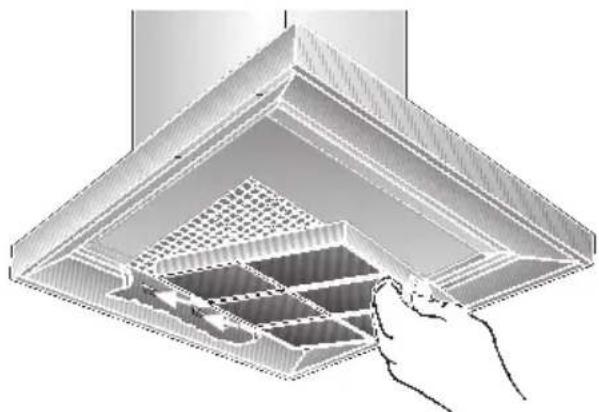

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche ein.

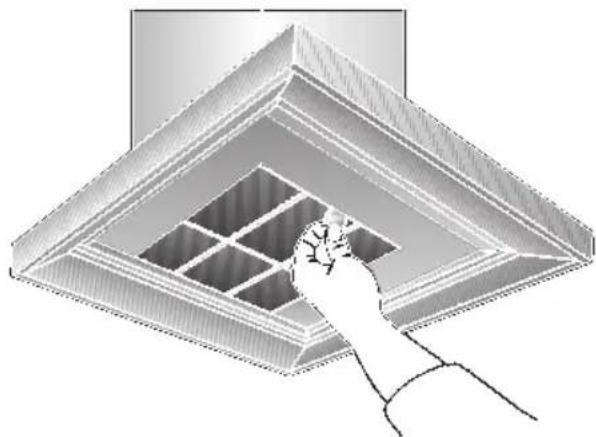

Ausbauen:

Achtung: Die Halogenlampen mussenausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche ein undnehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

Beinormalem Betrieb (tajlich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 1× im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehr).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen.

Keinen Edelstahlreiniger fur die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahrlreiniger.
  Reinigen Sie nur in Schliffrichtung.
  Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
  Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   Die Halogenbirnen werden bei Betrieb sehr heißt. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

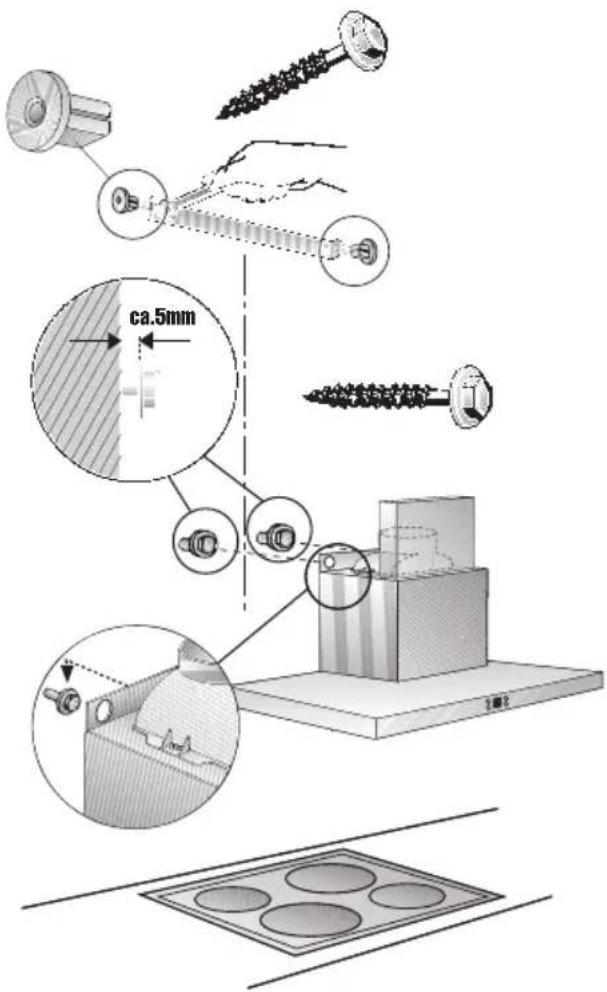

Die Dunstabzugshaube ist fur Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschänkung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto grBoer ist die MoeGlichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Geräthersteller beachtet werden.
Die Dunstabzugshaube darf nur an einer Seiteiben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm

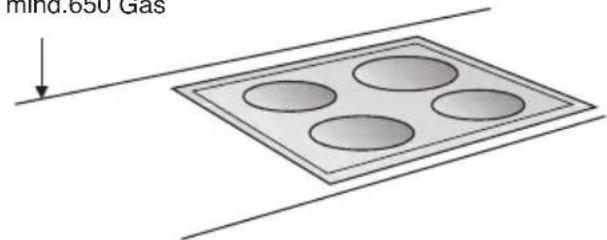

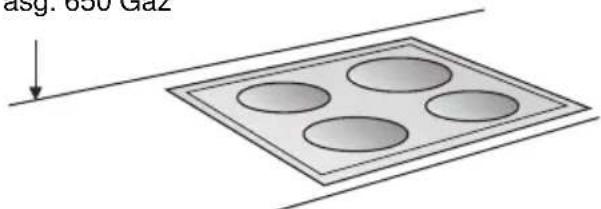

Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

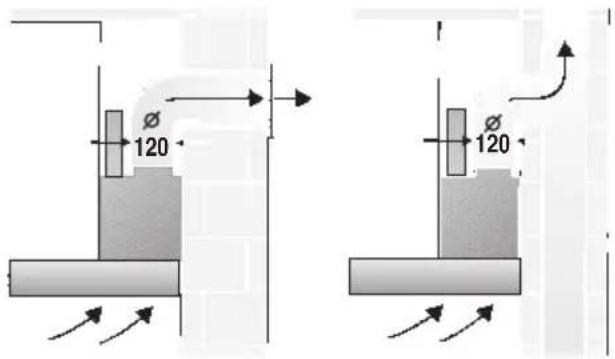

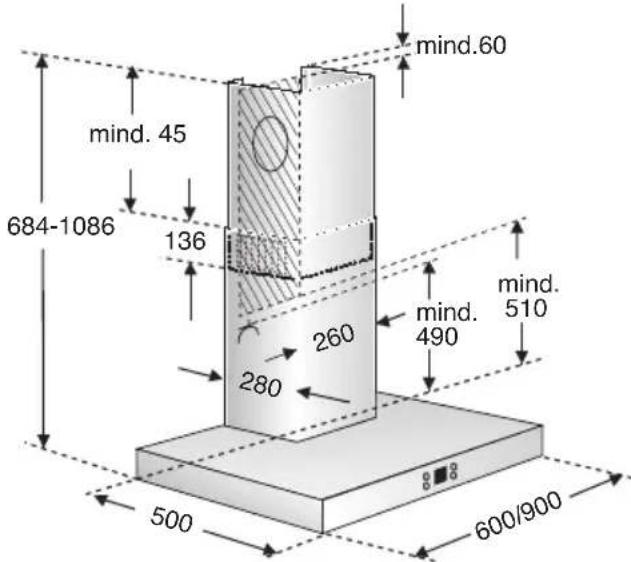

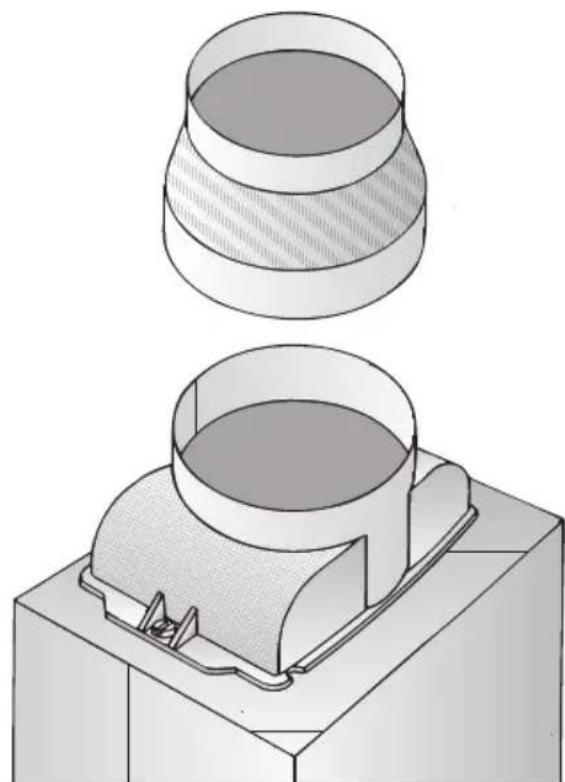

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Vor der Montage

Bei Abluftbetrieb sollte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

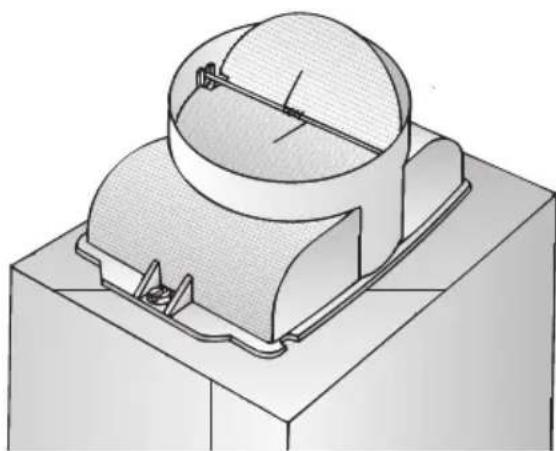

Montieren der Rückstauklappe:

Rückstauklappe in den Luftstutzen einklipsen.

Die beiden Klappen müssen sich leicht federnd nach oben bewegen halten.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Rundrohre:

Wir empfehlen Innendurchmesser 125 mm,chod mind. 100mm

Flachkanale mussen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.
Sie sollen keine scharfen Umlenkungen haben. 100 mm ca. 78 cm 125 mm ca. 113 cm
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr 125 mm:

Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr 100 mm:

Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und darüber das Abluftrohr anbringen.

Elektrischer AnschlussVor der Montage

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dubel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	19,060 cm	21,0
90 cm	21,5 23,5

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Die Dunstabzugshaubearfur an eine vorschriftsmaBiginstallierteSchutzkontaktsteckdoseangeschlssenwerden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfind in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die

Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchs-anleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.

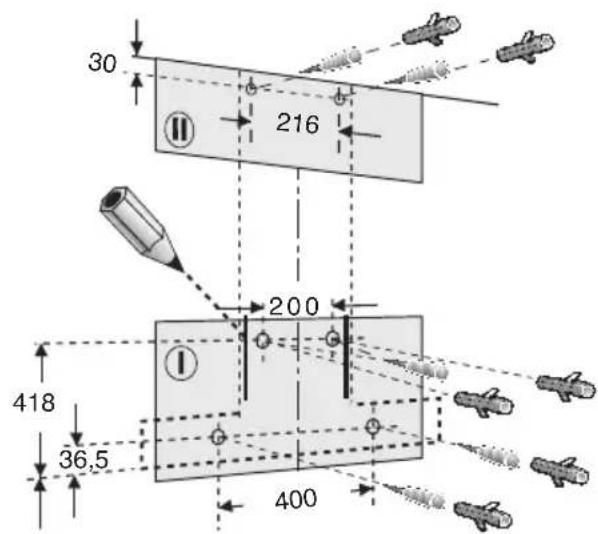

3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
4. 4 LÖcher für die Dunstabzugshaube und 2 LÖcher für die Kaminverblendung 8 mm bohren und Dubel wandbündige indrücken.

mind.550 Elektro
mind.650 Gas

Hinweis: Achten Sie auf eventuell zumontierende Sonderzubehörteile.

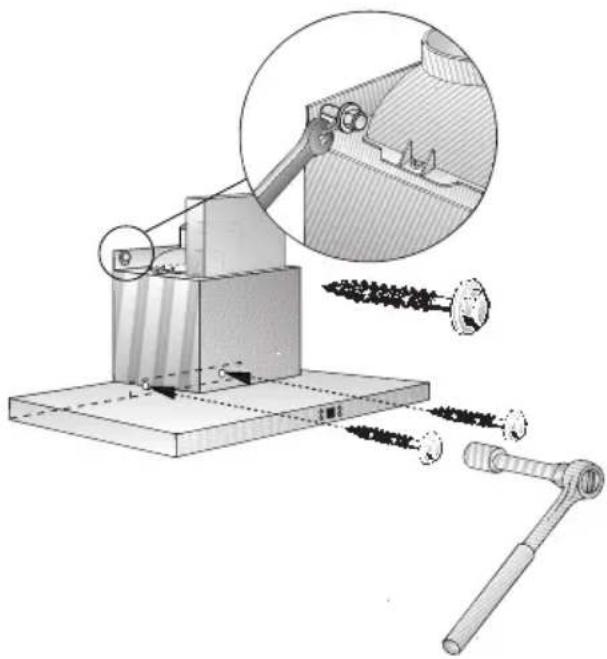

1. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
2. Die beiden oberen Sechskant-schrauben bis auf ca. 5 mm eindreten.
3. Dunstabzugshaube an den Schraubeninhängen.

Einbauen

1. Die beiden unteren Sechskant-schrauben eindreten.

Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Schutzfolie an den beiden Kaminverblendungen abziehen.
   Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

4. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.
   Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Den oberen Teil anheiten und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

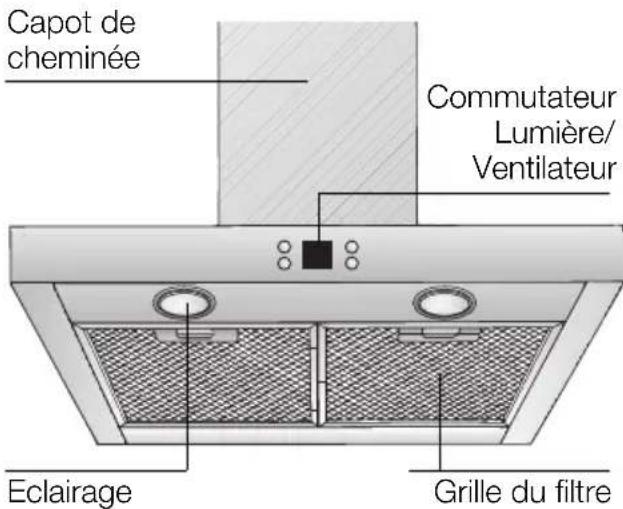

Description de l'ordinateil

Beide kleppen要去enlichtverendnara bovenbewogenkunnenworden.

asg.550 Elektro asg.650 Gaz

Bosch-Infoteam (Mo. - Fr.: 8.00 - 18.00 Uhr erreichenbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!

Online-Shop: www.bosch-eshop.com
