Ürün Tipi	Davlumbaz
Marka	Bosch
Model	DKE633A
Mevcut Genişlikler	60 cm, 70 cm, 90 cm
Ağırlık (60 cm)	Hava tahliyeli: 12,5 kg / Hava devridaimli: 13,5 kg
Ağırlık (70 cm)	Hava tahliyeli: 13,0 kg / Hava devridaimli: 14,0 kg
Ağırlık (90 cm)	Hava tahliyeli: 13,9 kg / Hava devridaimli: 14,9 kg
Montaj Tipi	Duvara monte, dış tahliyeli veya devridaimli
Aydınlatma	Neon tüp veya ampul, maks. 40 W, E14 duy
Kumandalar	Sürgülü anahtar (durdur/çalıştır, emiş gücü)
Emiş Gücü	Birden fazla ayarlanabilir hız
Filtreler	Metal yağ filtresi (bulaşık makinesinde yıkanabilir) ve aktif karbon filtre (devridaim için)
Yağ Filtresi Bakımı	Her 8 ila 10 haftada bir temizlik (günde 1-2 saat kullanım)
Aktif Karbon Filtre Değişimi	Yılda yaklaşık 1 kez
Minimum Mesafe (Elektrikli Ocaklar)	550 mm
Minimum Mesafe (Gazlı Ocaklar)	650 mm
Tahliye Borusu Çapı	100 mm veya 125 mm (önerilen 125 mm)
Elektrik Beslemesi	Topraklı priz, 1,30 m kablo
Güvenlik	Tahliye modunda yeterli hava girişi gerektirir, aşırı ısınmada otomatik durdurma? (belirtilmemiş)
Onarılabilirlik	Uzman tarafından onarım, yedek parçalar teknik servisten temin edilebilir
Genel Bilgiler	Kullanım ve montaj kılavuzu verilir, CE standartlarına uygundur

Sık sorulan sorular - DKE633A BOSCH

Davlumbaz ile gazlı ocak arasındaki minimum mesafe nedir?

Davlumbazın alt kenarı ile gaz brülörü arasındaki minimum mesafe 650 mm'dir. Elektrikli ocaklar için bu mesafe 550 mm'dir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde veya elde yıkanabilir. Elde yıkama için filtreleri sıcak su ve bulaşık deterjanı ile ıslatın, fırçalayın, durulayın ve kurumaya bırakın. Filtreleri normal kullanımda (günde 1-2 saat) her 8 ila 10 haftada bir temizleyin.

Aktif karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre, normal kullanımda (günde 1-2 saat) yaklaşık yılda bir kez değiştirilmelidir. Sadece orijinal Bosch filtreleri kullanın.

Davlumbaz ampulü nasıl değiştirilir?

Herhangi bir işlem yapmadan önce davlumbazın elektriğini kesin (fişi çekin veya sigortayı kapatın). Yağ filtrelerini çıkarın, ardından aydınlatma kapağını açın. Arızalı ampulü maks. 40 W, E14 duy ampul ile değiştirin. Kapağı ve filtreleri takın, ardından davlumbazı tekrar çalıştırın.

Davlumbaz dış tahliye olmadan devridaim modunda çalışabilir mi?

Evet, davlumbaz hava devridaim modunda kullanılabilir. Bu durumda, kokuları tutan aktif karbon filtre (opsiyonel) ile donatılmalıdır. Tam kit, bayinizden temin edilebilir.

Davlumbaz çalışmıyorsa veya ses yapıyorsa ne yapmalıyım?

Önce elektrik bağlantısını kontrol edin (priz, sigorta). Sorun devam ederse, cihazınızın NoE ve FD numaralarını (filtreyi çıkardıktan sonra iç kısımdaki etikette bulunur) belirterek Bosch teknik servisi ile iletişime geçin.

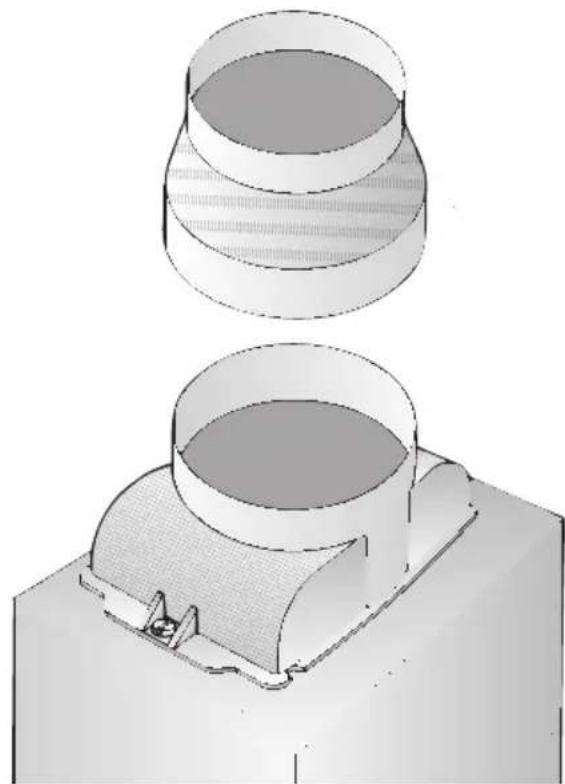

Hangi çapta tahliye borusu kullanılmalıdır?

Önerilen çap 125 mm'dir (minimum 100 mm). En iyi performans için, mümkün olduğunca az dirsekli, düz ve kısa bir boru kullanın. Çok küçük çap, hava akışını azaltır ve gürültüyü artırır.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, davlumbazı asla yağ filtresi olmadan kullanmayın. Yağ filtreleri yağ parçacıklarını tutar ve yangın riskini önler. Yağ birikmesi yangına neden olabilir.

Davlumbaz duvara nasıl monte edilir?

Davlumbazı, sağlanan montaj şablonuna göre sabitleyin. Ocaklara olan minimum mesafelere (elektrikli 550 mm, gazlı 650 mm) uyun. Davlumbaz için 5 delik, baca köşebentleri için 4 delik delin, uygun dübel kullanın. Tahliye borusunu ve elektrik bağlantısını yapın.

Hava tahliye ve devridaim modu ne anlama gelir?

Tahliye modunda, emilen hava bir boru vasıtasıyla dışarı atılır. Devridaim modunda, hava aktif karbon filtreden geçer ve mutfağa geri verilir. Devridaim, dış tahliye borusu kurulumu mümkün olmadığında kullanışlıdır.

KULLANIM KILAVUZU DKE633A BOSCH

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicasu ci hazları,sicak su hazirlama ci hazlarigibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin ihtiyacı olan yeterli hava girişi olması saglanmaldir.

Ilgili soba veya cihazın kuruldugu yerdeki vakum 4 Pa (0,04 mbar) degerini asmazsa, tehlikesiz bir isletme mumkun olur.

Isletme türleri

Örn. kapilardaki, pencerelerdeki
kapatlamayan delikler ve hava,giris/çikis
duvar baglantilar vya karşilikli kilit
sistemleri gibi baska teknik onlemler vya
benzeri donanimlar sayesinde yeti yanma
havasi,girişi saglanirsa,öz konusu
tehlikeli,isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Değerlendirmede daima evin tum havalandirmasi dikkate alınmalidir. Örn. oçak ve gaz ocakları gibi ocakları kullanilmasinda bu kural uygulanmaz.

Eger aspiratordolaşimi hava modunda (aktif k carbon filtrresi ile) kullanilrsa, herhangi bir sinirlama olmadan isletme mumkundur.

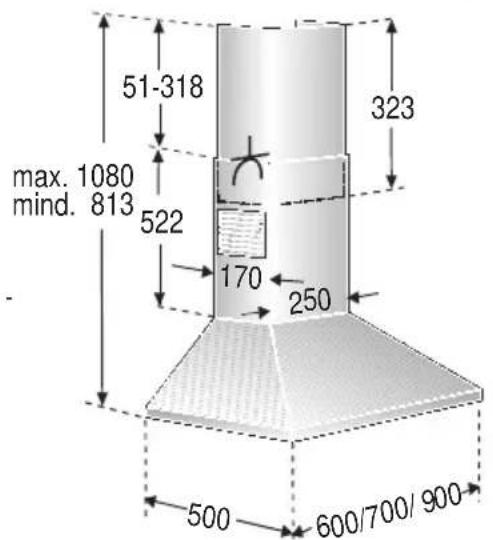

Dolaşimi lha vama modu:

Bu islem icin bir aktif karbon filtresi takilmalidir (bkz. filtrve bakim).
Komple montaj setini ve yedek
filtreyi yetkili saticidan alabilirsiniz.
Ilgili aksesuar numaralarini bu kullanma
talimatinin sonunda bulabilirsiniz.
Aspiratorun fani, mutfaktaki havayi emer,yag ve aktif karbon filtresindenGPCirirve temizlenmis sekilde disariya atar.
Yag滤resi, mutfak havasindaki yaglmaddeleritutar.
Aktif carbon filtresi koku maddelerini tutar.

Eger aspiratore aktif carbon filtresi takilmazsa, mutfak buhar ve dumanindaki kokuya sebep alan maddelerinin tutulmasi mumkun degildir.

Önemli bilgiler:

Bu kullanma talimati birden fazla cihaz modeli icin gelerlidir. Cihaziniza uymayan bazi donanim ozellikleri tarif edilmis olabilir.
Bu aspirator genel guvenlik yonetmeliklerine uygundur. Muhtemel onarimlar sadece yetkili elemanlar tarafindan yapilmalidir. Gerekti gibi yapilmayan onarimlar, kullanici icin onemli tehlikelere sebep olabilir.

Cihaz hasarli ise, calistirmayiniz.
Cihazin baglantisi ve isletmeye alinmasi sadece yetkili bir elaman tarafindan yapilmaldir.
Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlike olusmasini onlemek icin, bu hat cihaz üreticisi vya yetkili servis tarafindan ya da ayni yetki ve alanaklara sahip baska bir uzman eleman tarafindan degistirilmelidir.
Cihazın ambalaj malzemesi gerektigi sekilde giderilmelidir (montaj talimatina bakıniz).
Bu aspirator ticari kullanim icin degil, evde kullanilmak icin ureilmistir.
Aspiratoru ancak lambarli (ampulleri) takili sekilde calistiriniz.
Bozuk ampuller, calisir durumdaki diger ampullerin asiri yuklenmesinin onlenmesi icin derhal degistirilmelidir.
Aspirator hiçbir zaman yag filtresi olmadan calistirilmamalidir.
Asiri isinan kat veya svi yağlar cok cabuk alevlenebilir. Bunun icin, orn. patates kizartmasi gibi kat ve svi yağlar ile besin hazirlarken ocağın basindan ayrilmayiniz.
Aspiratorun altoa alevlenen besinler hazirlamayiniz.

Yükselen alevlerden dolayi yag
!滤resinin yanma tehlikesi söz
konusudur.

Yeni cihazi kullanmadan once, lutfen kullanma talimatini itinayla okuyunuz. Kullanma talimatinda kendi güvenliginiz, cihazin kullanimi ve bakimi ile ilgili onemli bilgiler bulunmaktadir.
Kullanma ve montaj talimatini, cihazi sonradan baska birine vereceginiz veya satacaginiz zaman yeti sahibine vermek uzere itinayla saklayiniz.

Ocaklarin uzerinde daima uygun kaplar olmalidir.
Aspiratorun kat yakit maddesi (komur, odun ve benzeri) yakilan ocek veya sobalar uzerinde kullanilmasina sadece belli durumlarda izin verilir (montaj talimatina bakiniz).

Gaz bekleri / Gazl oçaklar

Gaz beklerinin hepsini uzun bir sure (azam. 15 dakika) aynianda en yuksek isi ayarile calistirmayiniz,aksi halde, cihazin diyuzeyine dokunulca yanma tehlikesisi soz konusudur ya da aspirator zarar gorebilir. Aspiratorun bir gaz ocaigi uzerine kurulup calistirilmasi halinde, eger uces veya daha fazla gaz ocaigi aynianda acilirsa, aspirator azami guc kademesinde calistirilmalidir.

Arizalar

Herhangi bir sorunuz varsa veya bir ariza durumunda, yetkili servisi arayiniz.

(Yetkili servis merkezleri listesine bakiniz).

Yetkili servisi arayinca su bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukarildaki kutu icineYZiniz.Numaralar,yagfiltresi cikarildiktan sonra aspiratorun ic kismindaki tip levhasi veya tip etiketi uzerindeir.

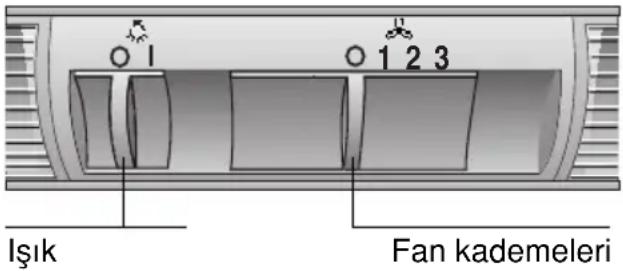

Aspiratorun kullanimi

Mufaktaki kotu hava en etkili sekilde giderilir:

Aspirator pişirme islemine seksanilirken açilmaldir.
Aspirator anecdik piirme islemi sona erdikten birkac dokika sonra kapatilmaldir.

Açilmasi:

Sag surme salteri istediiginiz fan kademesine ayarlayiniz.

Kapatilmasi:

Sag surme salteri 0 konumuna geri itiniz.

Aydinlatma:

Fan kapali olsa dahi, aydinlatma her zaman kullanilabilir.

Filtre ve bakimi

Yagfiltresi:

Mufak havasindaki yagl maddeleri ayirmak icin metal yag filtrleri kullanilmistir.

Filtre tabakari yanmayan metalden ibarettir.

Dikkat:

Filtre yağlı madde artiklar ile doldukça, alevlenme tehlikesi artar ve aspiratorün islevi etkilenebilir.

Önemli:

Metal yagfiltresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde soz konusu孕期isi yiğilmasi sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

Metal yag filtrerinin temizlenmesi:

Normal isletmede (gunde 1-2 saat), metal yag filtreleri 8-10 hafta sonra temizlenmelidir.
Temizleme islemi bulasik makinesinde yapilabilir. Bu esnada filtrelerde hafif renk degismesi olabilir.
Filtre bol bir sekilde bulasik makinesine yerleşirilmelidir. Sıkışirilmamalidir.

Önemli:

Cok dolmus metal yağ filtreleri开荒 bulaşiklar ile birlikte yikamayıniz.

Elden temizleme durumunda, yag filtreleri sicak deterjanl su icinde yumusatilmaldir. Ardindan fircalanmali, iyice durulanmali ve suyunun akmasi beklenmelidir.

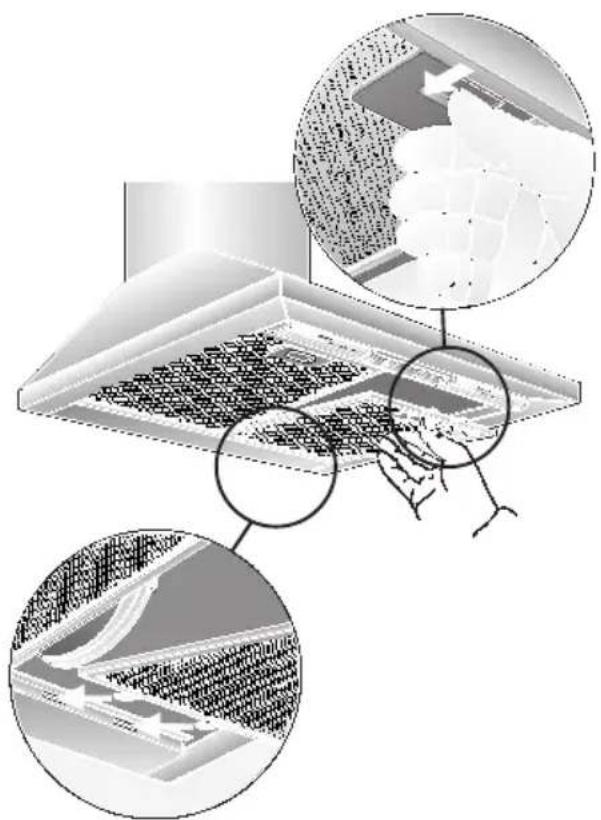

Metal yag filtrerinin sokulmesi ve takilmasi:

1. Yaq filtrelerindeki tutucu dilleri ok isareti yonunde bastiriniz ve yag filtrelerini açıniz.

1. Yag filtrelerini temizleyiniz.

2. Temizlenmis yag filtrelerini tekrar yerine takiniz.

Aktif carbon filtresi:

Dolaşimi hava modunda koku maddelerinin tutulması icin kullanilir.

Dikkat:

Filtre yağlı madde artıklar ile doldukça, alevlenme tehlikesi artar ve aspiratorün islevi etkilenebilir.

Önemli:

Aktif karbon filtresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde soz konusu孕期 ilmasi sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

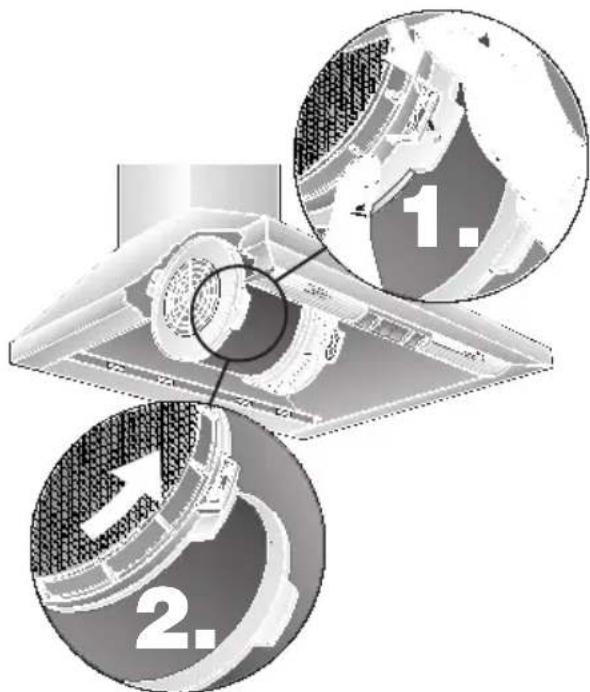

Takilmasi:

1. Yaq filtrelerini dokunuz (metal filtrelerin dokulmesi ve takilmasi bolumune bakiniz).
2. Fanin sag ve sol tarafina bir aktif carbon filtresi takiniz ve kilitleninceye kadar cevirip sikiniz.

1. Yaq filtrelerini takiniz (metal yag filtrelerinin sokulmesi ve takilmasi bolumune bakiniz).

Aktif carbon filtrésinin degişirilmesi:

Normal isletmede (gunde 1-2 saat), aktif karbon filtreleri yilda 1 kez degistirilmelidir.
Aktif carbon滤resi yetkili saticlar uzerinden alinabilir (ozel aksesuarlar bolumune bakiniz).
Sadece original filtreler kullanilmaldir.

Bu sayede en iyi islev saglanir.

Eski aktif karbon filtresinin giderilmesi:

Aktif karbon filtrleri zararl madde icermez. Bu filtrer normal cop gibi giderilebilir.

Temizlenmesi ve bakimi

Elektrik fişini çekip prisden çikararak veya ilgili sigortayı kapatarı, aspiratorün elektrigişi kesiniz.

Yag filtrerini temizlerken, ulasilaben mahfaza parçalarindaki yag tortularini temizleyiniz. Böylelikle yangın tehlikesi onlenmis olur ve ilevin en iyi sekilde kalması saglanir.
Aspiratoru temizlemek icin sicutdeterjanlu su veya keskin olmayan birpencere temizleme maddesi kullaniniz.
Kurumuş pislikleri kaziıyipçikarmayıniz, nemli bir bez ile yumusatıniz.
Ovalama gerektiren madde veya cizebilecek sengerler kullanmayiniz.
Bilgi: Plastik yüzeyler icin alkol (ispirto) kullanmayiniz; mat yüzeyler olusmasina sebep olabilir.

Dikkat! Mutfagi yeterince
havalandiriniz, açık ates olmamasina
dikkat ediniz.

Kumanda tuşları sadece keskin olmayan bir deterjenl su ve yumusak nemli bir bez ile temizleyiniz. Kumanda tuşları icin paslanmaz Çelik temizleme maddesi kullanmayıniz.

Paslanmaz Çelik yüzeyler:

Keskin olmayan, ovalama gerektirmeyen bir paslanmaz celik temizleme maddesi kullaniniz.
Sadece taşlama izleri yönundetemizleyiniz.

Pasanmaz Çelik yüzeyleri, Çizebilecek süngerler ve kum, soda, asit vya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz.

Aluminyum, boyali ve plastik yüeyler:

Yumusak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullaniniz.
Kuru bez kullanmayiniz.
Keskin olmayan bir pencere temizlememaddesi kullaniniz.
Tesirli, asit veya lavga ihtiva edentemizlememaddelerikullanmayiniz.
Ovalama gerektiren maddeler kullanmayiniz.

Ampullerin degistirilmesi

1. Aspiratorü kapatiniz ve elektrik fisiniGreekip prisden cikararak veya ilgili sigortayi kapatarak, aspiratorun elektrigini kesiniz.
2. Yaqfiltresini dokup cikariniz (filtre ve bakim bolumune bakiniz).
3. Lamba kapagini üst tarafa lamba yuvasindanoczünuz.

1. Ampulü degistiriniz (satısa sunulan uygün bir ampul, azm. 40 Watt, E14 soket).

1. Lamba kapağını tekrar takınüz.
2. Yag filtrerini tekrar takiniz.
3. Elektrik fişini prize takar veya sigortayi tekrar devreye dokarak elektrik beslemesini tekrar açıniz.

Önemli bilgiler

Eski cihazlar degersiz cop degildir. Cevre dostu giderme yontemi ile degerli hammaddeler tekrar kazanilabilir. Eski cihazi gidermeden once, eski cihazi kullanilamaz hale gitiriniz.
Yeni cihaziniz size sevk edilirken ambalaji sayesinde korunmustur. Kullanilmis olan tum malzemeler cevreye zarar vermeyen turdendir ve tekrar degerlendirilebilar. Lutfen siz de yardimci olup, ambalajn cevreyi kirtmeyecek sekilde giderilmesini saglayiniz. Guncel giderme yolları hakkinda bilgi almak icin lutfen yetkili saticiniza veya belediye idarenize basvurunuz.
Aspirator atik hava ve dolasimi hava modu icin kullanilabilir.
Aspiratoru daima ocaigi ortalayar monte ediniz.
Elektrikl ocek ile aspiratorun alt kenariarasindaki asgari mesafe 550 mm,Res.1.
Yangin tehlikesi (orn. uçusan kivilcim)** soz konusu alan, katı yanımadde kullananan oçak veya sobalar üzerinde aspirator ancak ilgili oçak veya soba üzerinde kapal ve sökulemeyen bir kapak olması ve yerel)yonetmeliklere uyulması脘ı ile kullanilabilir. Bu sinirlama gaz bekleri ve gaz ocaklari iocin geleçdir.
Aspirator ile ocekarasindaki mesafe ne kadar az olursa, yukselen su buharindan dolayi aspiratorun alt tarafinda su damlaciklar olusma ihtimali de o kadar fazladir.

Gaz bekli cihazlar icin ek bilgiler:

Gazl ocalarin montajinda yerel kanuni yonetmeliklere (orn. Almanya'da: Gaz kurulumu teknik kurallari TRG!) dikkat edilmelidir.
Geçerli olan ilgili montaj kuralları ve gazlı cihaz üreticisin montaj bilgilerine dokkat edilmelidir.
Aspiratorun kurulacagi yerde sadece bir tarafta bir yuksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmalidir.
Gazl ocalarda, ocagin tencere konulan izgarasinin ust kenari ile aspiratorun alt kenariarasindaki asgari mesafe: 650 mm, Res. 1.

Emniyet tekniq belgesi VDE
kontrol ve sertifika enstitusu
tarafindan tanzim edilir:
VDE Prüf- und
Zertifizierungsinstitut
Merianstrasse 28
D-63069 Offenbach
Tel. [phone]

Montajdan once

Atik hava modu

Atik hava bir havalandirma bacasi uzerinden yukariya veyaogrudan disariya aqik alana atilir.

Atik hava ne devrede olan bir duman veya atik gaz bacasina, ne de ocak veya soba kurulmus olan yerlerin hava cikisina yarayan bir bacaya aktarilmamalidir.

Atik havanin disari cikis saglayan bir).. sisteme iletilmesinde resmi ve yasal yönetmeliklere (orn. eyalet bina yönetmeligi) dikkat edilmelidir.

Havanin devrede olmayan bir duman veya atik gaz bacasina aktarilmasi icin, yetkili baca kontrl ustasinin izni gereklidir.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagl yakma islemi (orn. havagazi, akaryakit vya komur sobaları,daimisicak su cihazları, sican su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin ihtiyaci olan yeterli hava girişi olması saglanmaldir.

Ilgili soba veya cihazin kuruldugu yerdekivakum 4 Pa (0,04 mbar) degeriniasmazsa, tehlikesiz bir isletme mumkunolur.

Orn. kapilardaki, pencerelerdeki
kapatlamayan delikler ve hava giris/çikis
duvar böglantilar veya karsilikl kilit
sistemleri gibi baska teknik onlemler vya
benzeri donanimlar sayesinde yeti
yanma havasi girisi saglanirsa, sosz konusu tehlikeli isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Degerlendirmede daima evin tum havalandirmasi dikkate alinmalidir. Orn. ocak ve gaz ocaklari gibi ocaklarin kullanimasinda bu kural uygulanmaz.

Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilirsa, herhangi bir sinirlama olmadan isletme mumkundur.

Montajdan once

Atik hava modunda, eger hava cikis
borusunda veya duvar kutusunda yoksa,
aspiratorde bir geri tepme kapaig
ongorulmelidir.

Cihaza bir geri tepme kapagi ilave edilmemeisse, yetkili saticilar uzerinden alinabilir.

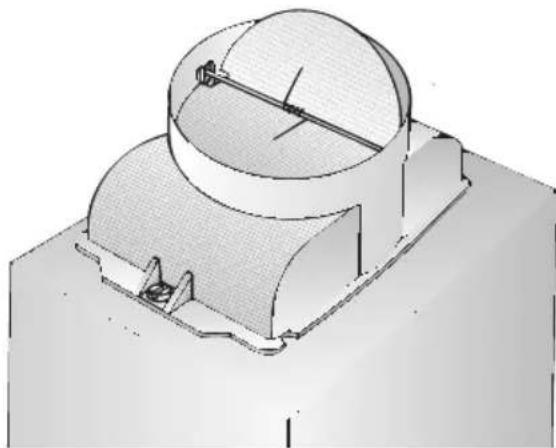

Geri tepme kapaginin monte edilmesi:

Geri tepme kapağini hava borusu ağzina tutturunuz.

• iki kapak hafif Yaylanarak yukari hareket ettirilebilmelidir.

Atik hava dis duvar uzerinden disari aktariliyorsa, bir teleskop duvar kutusu kullanilmaldir.

Aspiratorun en yuksek randimani icin:

Kisa, duzgün yüeyli atik hava borusu.
Mümkün oldugu kadar az boru dirsegi.
Mümkün oldugu kadar buyuk boru capi ve buyuk boru dirsekleri.

Uzun, kaba yüzeyli atik hava boruları, çok miktarda boru dirseği veyakıçık boru capi kullanilirsa, en yüksek randimandan sapma ve�能i zamanda daha fazla ses, yani gürültü sos konusu olur.

Yuvarlak borular:
ic cap olarak 125 mm tavsiye ediyoruz, fakat asg. 100 mm olmaldir.

Yassi kanallarin, yuvarlak borulara esdegerde bir ic kesite sahip olmasi gerekir.

Keskin veya dik açili)dönüm noktaları olmamalidir.

100 mm yaki. 78 cm
125 mm yakl. 113 cm

Bildirilen degerlerdenapan borucaplarinda:Sizdirmaz seritlerkullanilmaldir.
Atik hava modunda, yeterince temiz hava girmesi saglanmalidir.

125 mm atik hava borusu baglanmasi:

Atik hava borusuogrudan hava borusu agzina sabitlenmelidir.

0 100 mm atik hava borusu baglanmasi:

Kisma borusu agzı (ekte veya yetkili saticilar uzerinden alinabilir) hava borusu agzina sabitlenmelidir ve kisma borusu agzina da atik hava borusu tutturulmalidir.

Dolaspimli hava modu

Eger atik hava modu mumkun degilse, aktif carbon filtresi ile.

Komple montaj setini yetkili saticidan alabilirsiniz. Ilgili aksesuar numaralarini bu kullanma talimatinin sonunda bulabilirsiniz.

Duvarin hazirlanmasi

Duvar duzgün ve dok olmalidir.
Dübellerin saglam oturması saglanmaldir.

kg türündenagiclik:

	Atık hava	Dolajsümli hava
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Teknik gelistirmeler cergevesinde tasarim degisiklikleri yapma hakki saklidir.

Elektrik böglantı Montajdan önce

Aspirator sadece yonetmeliklere uygun kurulmus, toprak hattina sahip bir prize baglanmalir. Toprak hattina sahip pris, mumkun oldugu kadarogrudan baca kaplamasin in arkasina monte edilmelir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtrere cergevesi ickarildiktan sonra cihazin ic kismindaki tip levhasi veya tip etiketi uzerindeir.

Onarim durumlarinda genel olarak aspiratorun elektrik beslemsini kesiniz.

Baglanti hattinin uzunluğu: 1,30 m. Sabit baglanti gerekmesi durumunda:

Aspirator kesinlikle sadece®, bulundugunuz yetkili elektrik besleme isletmesinde kayilbir elektrikci tarafindan baglanmaldir.

Elektrik böglantı kurulan tarafa bir ayirma tertibati öngörülmelidir. Ayirma tertibatı olarak, 3 mm'den daha fazla kontak acıkligi alan ve:tüm kutuplar üzerinden kapanan salterler kabul edilir. LS salterler vekontaktörler de bu salterler grubuna girer.

Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlkeye yer vermemek icin, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kisi tarafindan degistirilmelidir.

Bu aspirator, AB parazitlenmeyi onleme yonetmeliklerine uygundur.

Montaji

Aspirator mutfak duvarina monte edilmek icin ongorulmustur.

1. Yaq滤resi cikarilmalir (kullanma talimatina bakiniz).
2. Duvara tavadan aspiratorun alt kenarina kadar bir orta cizgi ciziniz.
3. Sablonun yarimi ile civata pozisyonlarini duvara isaretleyiniz.

Elektrikli ocaklarda ocak ile aspirator
arasindaki asgari mesafe 550 mm, gaz ocaklarinda ise 650 mm olmalidir.
Sablonun alt kenari, aspiratorun alt kenarina esittir.
4. Aspirator icin 5 delik ve baca kaplamasi icin 4 delik ( 8mm ) aciniz ve dubelleri duvar yuzeyi seviyesine kadar deligin icine bastiriniz.

Bilgi: Monte edilmesi gerekebilecek muhtemel ozel aksesuar parçalarına dikkat ediniz.

1. Baca cikis panolari增長 2 tuturma kosebendini ust ve alt tarafa vidalayiniz.
2. Orta civatayi (pulsuz) aspirator baglantisi montaj yardimi olarak sadece 5 mm disarida kalincaya kadar vidalayiniz.
3. Aspiratorcivatalara asiniz.

Montaji

1. Diger 4 civatayi pullar ile birlikte yerlerine takiniz.

4 civatayi sikmadan once aspiratoru duzgün ayarlayiniz.

1. Boru baglantilarini kurunuz.

2. Elektrik baglantilarini kurunuz.

3. Paslanmaz seks modelde:

Her iki baca cikis panosundan koruyucu folyolaricekip cikariniz.
Hassas yüzeylerin zarar gormemesine özen gosteriniz.

1. Üst baca Çiş panosunu 2 kisa civata ile yandan tutturma kosebendine vidalayiniz.

1. Alt baca cikis panosunu aspiratorun uzerine oturtunuz ve 2 uzun civata ile alttan aspiratore vidalayiniz.

Ust panoyu takarken, orn. montaj sablonunu alt panonun kenari uzerine yerleşirip, cizilmeye karsi koruma maddesi olarak kullaniniz. Ardindan baca cikis panosunu yandan 2 kisa civata ile tuturma kosebendine vidalayiniz.
2 civatayi sikmadan once, baca icis panosunu ayarlayiniz.

1. Yag filtresini yine yerleştiniz (kulanma kilavuzuna bakiniz).

Notizen

Notes

Notities
