Produkttype	Emhætte
Mærke	Bosch
Model	DKE633A
Tilgængelig bredde	60 cm, 70 cm, 90 cm
Vægt (60 cm)	Udsugning: 12,5 kg / Recirkulation: 13,5 kg
Vægt (70 cm)	Udsugning: 13,0 kg / Recirkulation: 14,0 kg
Vægt (90 cm)	Udsugning: 13,9 kg / Recirkulation: 14,9 kg
Installationstype	Vægmonteret, med udvendig udsugning eller recirkulation
Belysning	Neonrør eller pære, max. 40 W, fatning E14
Betjening	Skydekontakt (stop/start, sugeeffekt)
Sugeeffekt	Flere justerbare hastigheder
Filtre	Fedtfilter af metal (opvaskemaskineegnet) og aktivt kulfilter (til recirkulation)
Vedligeholdelse af fedtfilter	Rengøring hver 8.-10. uge (1-2 timer/dag brug)
Udskiftning af aktivt kulfilter	Ca. en gang om året
Mindsteafstand (elektriske kogeplader)	550 mm
Mindsteafstand (gaskogeplader)	650 mm
Diameter på udsugningskanal	100 mm eller 125 mm (anbefalet 125 mm)
Strømforsyning	Stikdåse med jord, ledning 1,30 m
Sikkerhed	Kræver tilstrækkeligt luftindtag i udsugningstilstand, automatisk stop ved overophedning? (ikke specificeret)
Reparationsmuligheder	Reparation af fagperson, reservedele tilgængelige via kundeservice
Generelle oplysninger	Brugs- og monteringsvejledning medfølger, overholder CE-normer

Ofte stillede spørgsmål - DKE633A BOSCH

Hvad er mindsteafstanden mellem emhætten og et gaskomfur?

Mindsteafstanden mellem emhættens underkant og gasbrænderen er 650 mm. For elektriske kogeplader er den 550 mm.

Hvordan rengør jeg fedtfiltrene?

Fedtfiltre af metal rengøres i opvaskemaskine eller i hånden. Ved håndvask: læg filtrene i blød i varmt vand med opvaskemiddel, børst, skyl og lad dem tørre. Rengør filtrene hver 8.-10. uge ved normal brug (1-2 timer om dagen).

Hvor ofte skal aktivt kulfilter udskiftes?

Aktivt kulfilter skal udskiftes ca. en gang om året ved normal brug (1-2 timer om dagen). Brug kun originale Bosch-filtre.

Hvordan skifter jeg pæren i emhætten?

Før du begynder, skal emhætten være spændingsfri (tag stikket ud eller sluk sikringen). Fjern fedtfiltrene, og åbn derefter belysningsdækslet. Udskift den defekte pære med en pære på max. 40 W, fatning E14. Sæt dækslet og filtrene på igen, og tænd for emhætten.

Kan emhætten fungere i recirkulation uden udvendig udsugning?

Ja, emhætten kan bruges i recirkulationstilstand. I så fald skal den være udstyret med et aktivt kulfilter (ekstraudstyr), som absorberer lugte. Det komplette sæt fås hos din forhandler.

Hvad gør jeg, hvis emhætten ikke virker eller larmer?

Kontrollér først strømforsyningen (stik, sikring). Hvis problemet fortsætter, kontakt Bosch kundeservice og angiv apparatets NoE- og FD-numre (findes på typeskiltet indeni efter fjernelse af filter).

Hvilken diameter skal udsugningskanalen have?

Den anbefalede diameter er 125 mm (minimum 100 mm). For optimal ydeevne, brug en glat og kort kanal med så få bøjninger som muligt. En for lille diameter reducerer luftstrømmen og øger støjen.

Kan jeg bruge emhætten uden fedtfilter?

Nej, brug aldrig emhætten uden fedtfilter. Fedtfiltre opsamler fedtpartikler og forhindrer brandrisiko. Ophobning af fedt kan antændes.

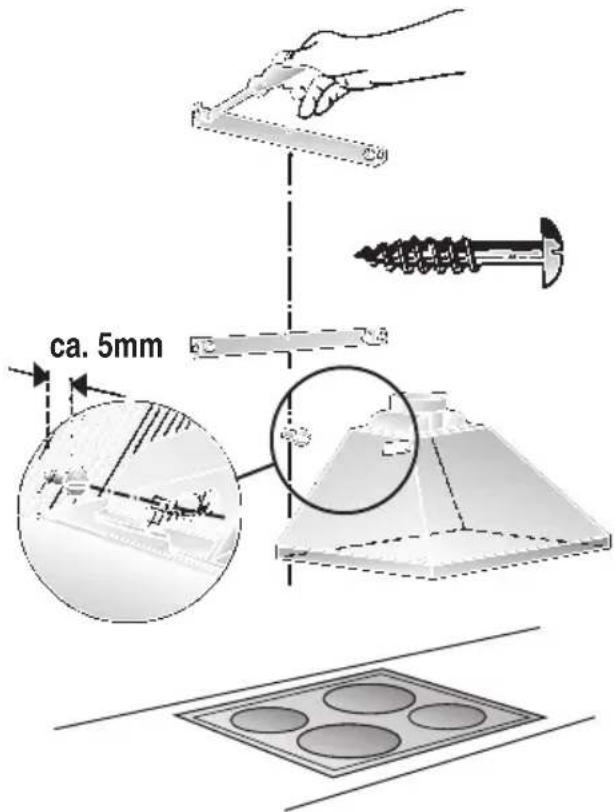

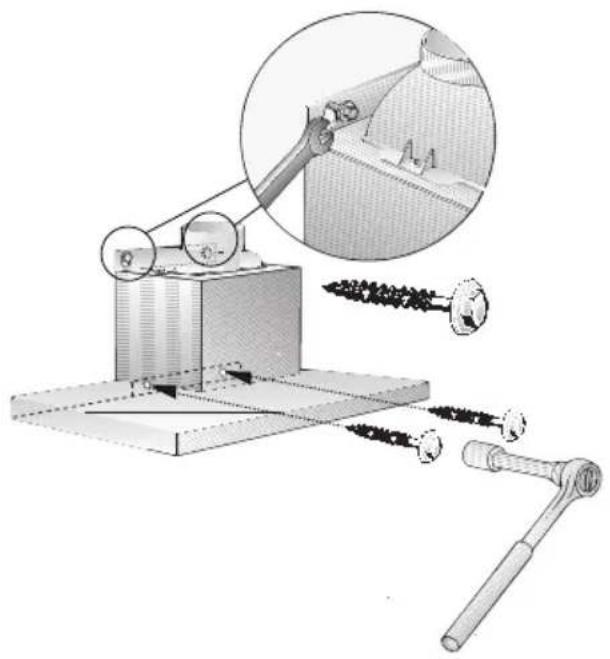

Hvordan monteres emhætten på væggen?

Fastgør emhætten efter den medfølgende monteringsskabelon. Overhold mindsteafstande til kogeplader (550 mm elektrisk, 650 mm gas). Bor 5 huller til emhætten og 4 til skorstensvinkler, brug egnede rawlplugs. Tilslut udsugningskanalen og strømforsyningen.

Hvad betyder udsugningstilstand og recirkulation?

I udsugningstilstand ledes den opsugede luft udenfor via en kanal. I recirkulationstilstand passerer luften gennem et aktivt kulfilter og returneres til køkkenet. Recirkulation er nyttig, hvis installation af en udvendig kanal ikke er mulig.

BRUGSANVISNING DKE633A BOSCH

da Brugs- og montagevejledning

tr Kullanma ve montaj kilavuzu

En risikofri drift er mulig dersom
undertrykke i rommet der ovenen er
monter icke overskrider 4 Pa (0,04 mbar).

Driftsmuligheter

Kun en murkasse for tilops- og utlopsluft alene garanterer ikke at grenseverdien blir overholdt.

Dersom det ikke blir montert et aktiv-kullfilter, kan ikke luktestoffene i kjøkkendampen bindes.

Viktige henvisninger:

Viktige henvisninger

Gamle apparater er ikke verdilost avfall.
Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer.

Tilleggshenvisninger ved gasskomfyrer:

Ved monteringen av gass cokeplater ma det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).
Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.
Dampviften ma vare monter kun pa den ene sider ved et hoyt skap ellen hoy vegg. Avstanden ma vare minst 50 mm.
Minste avstand ved gass cokeplater mellom overkant av holderen for grytene og underkanten av damphemten: 650 mm, fig. 1.

Utløpsdrift

En risikofri drift er mulig dersom
undertrykket i rommet der ovenen er
monter icke overskrider 4 Pa (0,04 mbar).

Kun en murkasse for tilops- og utlopsluft alene garanterer ikke at grenseverdien blir overholdt.

Dersom不解 det er vedlagt en tilbakerstrommingsklaff, kan dette fæs kjopt i faghandelen.

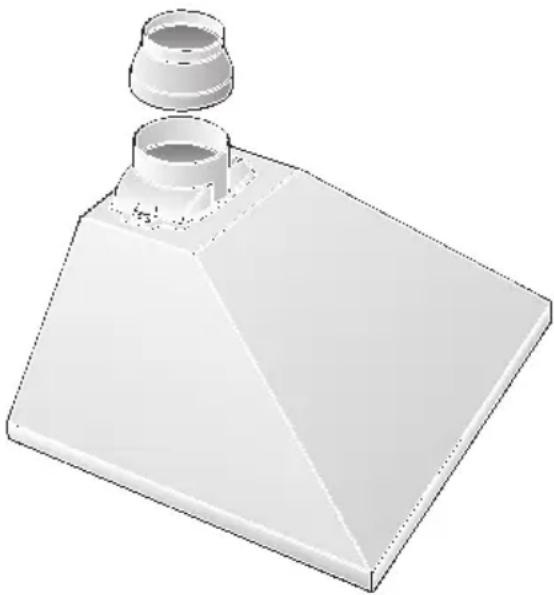

Fest utlopsroret direkte til luftstussen.

Reduseringsstøten (ligger vedlagt eller fæs i faghandelen) festes til luftstussen og avluftsrøret settes på这部分.

Før montasjen

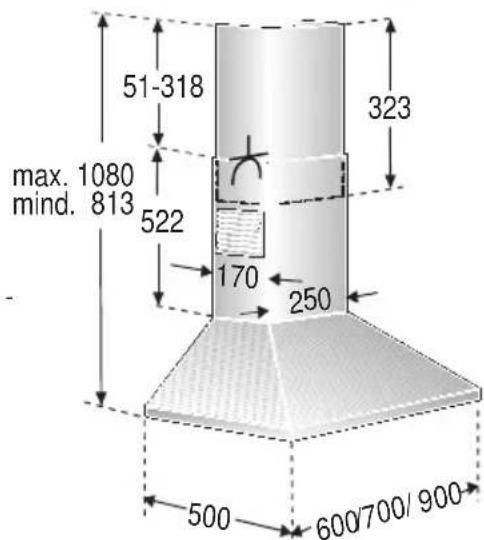

Resirkulasjonsdrift

Med aktiv kullfilter dersom det ikke er mulig for utlopsdrift.

Det komplette monteringssettet faes i faghandelen.

Henvisning: Pass på spezialt tilbehör som eventuelt på monteres.

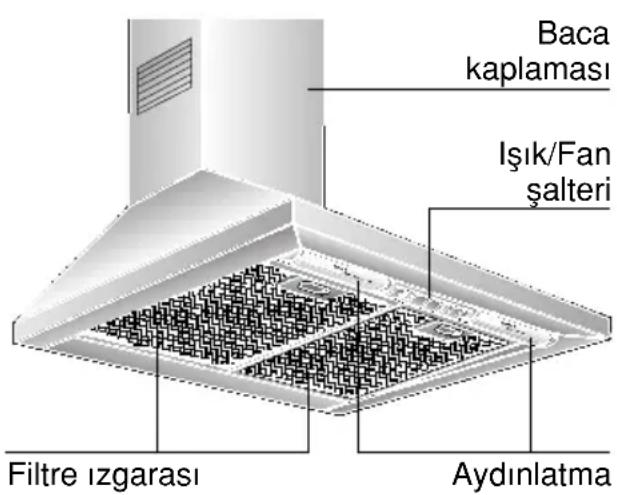

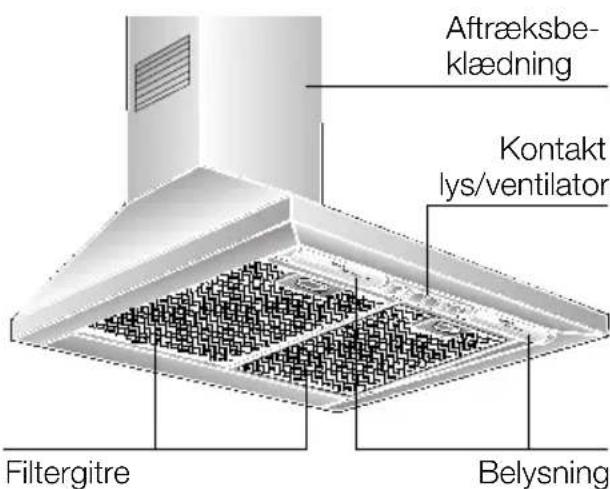

Beskrivelse af emhætten

Arbejdsfunktioner

Aftraekcirculation

Emhættens ventilator suger køkkendunst ind og leder den ud i det fri via fedtfiltret.
Fedtfiltret optager de faste bestanddele i kokkendunsten.
Kokkenet er stort set fedt- og lugtfrit.

Ved emhættens aftræksdrift og samt-IDig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie ell er kul, gennemstrømnings-vandvarmer, varmvandsboiler), skal De sorge for til-strækkelig tilførsselsluft, der kræves af ild-stedet for forbændingen.

Der er ingen fare pa færde, hvis undertrykket i kokkenet, hvor ildstedet befindersig, ikke overskrider 4 Pa (0,04 mbar).

Arbejdsfunktioner

Dette kan opnås, hvis forbrændingsluften kan strømme after igennem uaflukkelige abninger, f.eks. i dore, vinduer og i forbindelse med tilførssluft-/aftraeksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, sasomgensidig aflåsning eller lignende.

Ved utilstrækkelig tilførssluit er der risiko for forgiftning som ffolge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværddien overholds. Oplysning: Nár man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i—hele boligen i betragtning. Dette er dog ikke nødvendigt,ningar bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer. Nár emhæten bruges til luftcirkulation – med aktiv-filter -, kan driften gennemfores.uden indskrænkning.

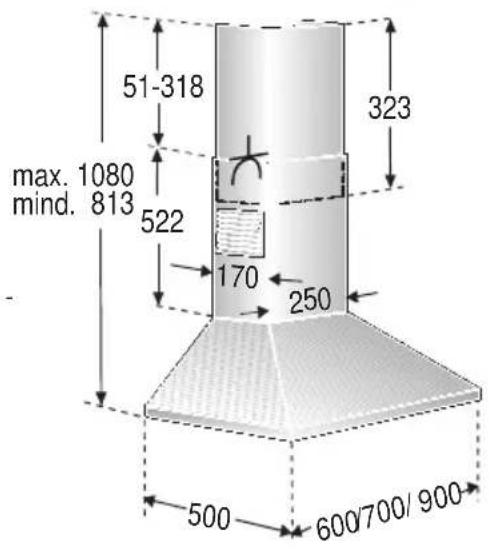

Luftcirkulation:

Her skal der sættes et aktiv-filter ind (se filter og service).
Hele montagesaettet og reservefiltrene kan kbes i specialforretninger. De tilsvarende tilbehors-numre findes bagest i donne vegledning.
Emhaettens ventilator suger kokkendunsten ind og leder den rengjort tilbage i kokkenet, after at fert- og aktiv-filtret har renset den.
Fedtfiltret optager de faste bestanddele i kakkendunsten.
Aktiv-filtret binder lugstoffer.

Sættes der/DDke noget activ-filter i, er det/DDke muligt at binde kɒkkendunsten.

Vigtige henvisninger:

Denne brugsanvising gelder for flere modeller. Det kan vare, at specielle udstyrdetaljer er beskrevet, som/DDke findes pa din emhætte.
Denne emhætte opfylder de gældende sikkerhedsbestemmelser.

Reparationer mä kun udfores af fagfolk. Ufagligt udforte reparationer kan vere til stor fare for den, der benytter apparatet.

Emhætten mA ikke tages i brug, hvisd en er beskadiget.
Tilslutningen og idrifttagningen mA kun udfores af en fagmand.
En beskadiget tilslutningsledning skalerstattes af fabrikanten aller af denneserviceafdeling ullen an tilsvarende kvalificeret person, sa fare ikke kan opsta.
Emballagen skal bortskaffes forskriftsmaesigt (se montagevejledning).
Denne emhætte er kun beregnet til brug i husholdningen.
Emhætten mA kun benyttes med indsatte el-pærer.
Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper.
Emhætten mA aldrig benyttes.uden fedtfilter.
Overophedet fert ell er olie kan let
antændes. Derfor ma madretter med fert ell ole som
f.eks. pommes frites kun tilberedes under
opsyn.
Der må ikke flamberes under emhætten.
! Der er fare for ildebrand, nár flammerne stiger op mod fertifiltret.

Du skal have læst brugsanvisingen grundigt igennem, før emhaeten tages i.
brug. Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.
Opbevar brugsanvisingen et sikkert sted. Den kan vaere nyttig, hvis em hætten overages af andre.

Kogepladerne skal altid vare daekket til med gryder, pander o.lign.
Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benyttte emhaeten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

Brug ikke alle gas-kogeplader på en gang i lang tid (maks. 15 minutter) ved højeste varmebelastning, da overfladerne bliver varme og der derved er fare for forbrænding, hvis man berører overfladerne, eller fare for beskadigelse af emhætten. Er emhætten monteret over en gaskogeplade, skal emhætten ære indstillet på maks., hvis tre eller flere kogeplader bruges på samme tid.

Driftsforstyrelser

Hvis De har sporgsmål, eller hvis der opstå driftsforstyrrelser, kan De ringe til serviceværkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr.

FD

Notér numre i de ovenstaende rubrikker. Numre neder De pa typeskitet pa andersiden af emhætten, nr filtergitteret er taget af.

Betjening af emhaetten

Kokkendunsten kan mest effektiv fiernes ved:

at tende for emhaeten
när man begynder at lave mad.
□ forst at slukke for emhaeten et par minutter after, at man er faerdig med at lave mad.

Belysning Taendt/Slukket

Ventilatortrin

Taend:

Skub den højre skydekontakt hen på det ønskede ventilatortrin.

Sluk:

Skub den højre skydekontakt tilbage pa 0.

Belysning:

Belysningen kan benyttes til enhver tid, ogsa när ventilatoren ikke er taendt.

Filter og service

Fedtfilter:

Der er indsat metalfiltre til at optage defedtholdige bestanddele i kokkendunsten.

Filtermätterne er lavet af nikke-brændbart metal.

Bemærk:

Efterhanden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens Funktion kan nedsettes betydelig.

Vigtigt:

Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opsta på grund af den kraftige varme under friturekogning eller stegning.

Rengoring af metalfedtfiltrene:

Ved normal brug (1 til 2 timer dagligt)
skal metal-fedtfiltret renses after 8 til 10 uger.
Filtrene kan vaskes af i opvaske-maskinen. Derved er en let misfarvning mulig.

Vigtigt:

Helt fyldte metal-fedtfiltre ma ikke vaskes af sammen med andet køkkengrej.

Vaskes filtrene af i帽子, skal de Ieegges i blod imeget varmt opvaskevand.

Derefter skal de børstes af, skylles godt ud og dryppes af.

Metal-fedtfiltrene tages ud og sættes ind:

1. Rens fedtfiltrene.

2. Sæt de rensede ferttfiltre pä pladsigen.

Aktivkul-filter:

Til atbine lugstoffer ved cirkulationsdrift.

Bemerk:

Efterhanden som filtrene fydes med fedtholdige reststoffer, bliver de lettere antendeligt, og emhættens Funktion kan nedsættes betydelig.

Vigtigt:

Rettidig udskiftning af aktivkulfilteret er med til at forebygge brand, som kan opsta som folge af ophobet varme, när der fritteres eller steges.

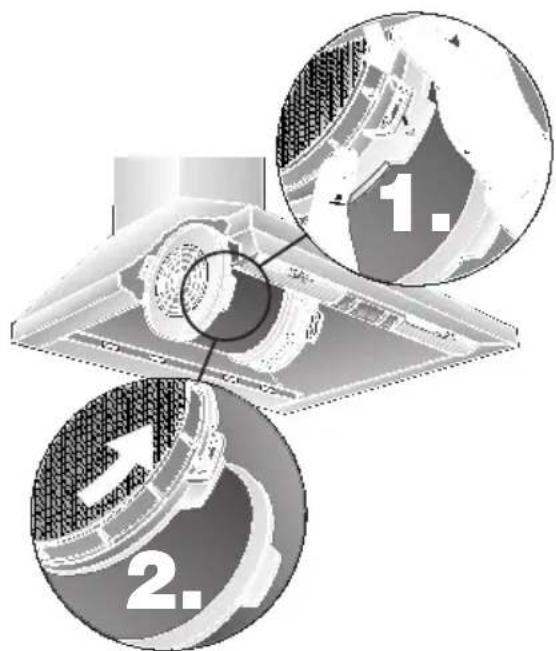

Indbyngning:

1. Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og saettes ind).
2. Anbring et aktiv-filter på højde og venstre side af ventilatormotoren og drej dem fast, til de falder i hak.

1. Montér fedtfiltrene (se Metal-fedtfiltrenetages ud og saettes ind).

Udbygning:

Udbygningen sker i omvendt rækkefolge.

Udskiftning af aktiv-filtrene:

Ved normal brug (1 til 2 timer dagligt)
skal aktiv-filtrene udskiftes cirka 1 gang om Året.
De kan kubes i SPECIALFORRETNINGER (se ekstra tilbehør).
Der mä kun benyttes originale filtre.
Dermed garanteres der for optimal Funktion.

Bortskaffelse af deGAME aktiv-filtre:

Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Apparatet skal gores stromløs ved at trække netproppen ud eller ved at afbryde for sikringen.

När fedtfiltrene rengøres, skal det fert vaskes af, der har sat sig på de tilgaengelige dele af emhæten. Derved forebygges brandfaren, og en optimal Funktion sikres.
Emhætten vaskes af med meget varmt opvaskevand eller mildt vinduesrens.
Er emhaeten meget snavset, forsog da ikke at kradse snavset af. Brug i stedet en fugting klud til at oplose det fastsiddende snavs.
Benyt ikke skurende midler eller grove køkkensvampe.
Henisning: Alkohol (sprit) mägressive benytes på kunststofflader, der kan opsta matte pletter.

Pas pa! Sorg for rigelig frisk luft i kokkenet, ingen aben ild!.

Skydekontakten ma kun rengores med en blod, fugtig klud (mildt opvaskemiddel). Benyt ikke stårelns til rengöring af skydekontakten.

Overflader af rustfrit stal:

Benyt en mild ikke skurende stalrens.
Rengør kun overfladen i stålets sliberetning.
Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Overflader af aluminium og kunststof:

Brug et vindueslaeder aller en blod, fnug-fri klud af microfibre.
Brug ikke tøre klude.
Brug et mildt vinduesrens.
Undgå brug af skrappe, syre-ller ludholdige rengøringsmidler.
Undgåbrug af skuremidler.

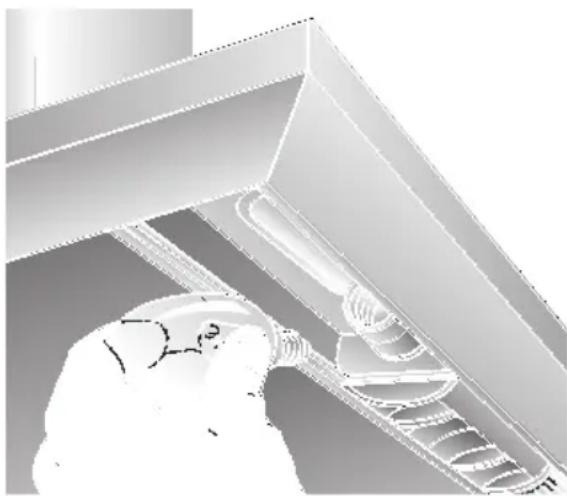

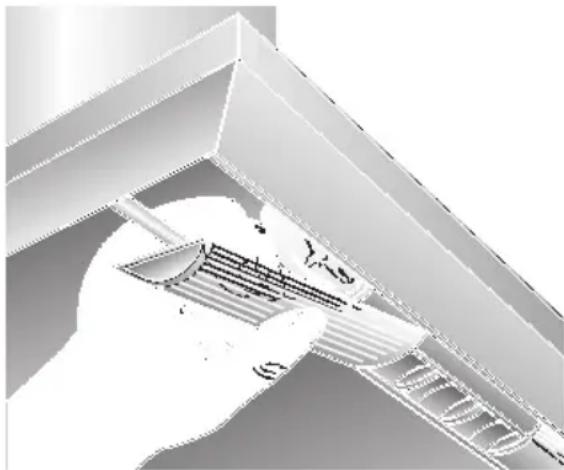

Skifte av lyspaerer

1. Der slukkes for emhaeten og apparatet gores stromløs ved at trække netproppen ud uller ved at afbryde for sikringen.
2. Tag filtrene ud (se Filter og vedligeholdelse).
3. Fjern lampetildaekningen ved at trykke den ud af listen oppefra.

1. Lamperne udskiftes (almindelige glodelamper med maks. 40 W, sukkel E14).

1. Lampetildaekningen saettes indigen.
2. Sæt fedtfiltrene på pladsigen.
3. Strømtilforslen genoprettes ingen enten ved at stikke netproppen ind aller ved at slå sikringen til.

Vigtige oplysninger

Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljoet. Udtjente maskiner bør gores ubrugelige.

Forpakningsmaterial skal bortskaffes forskriftsmaesigt:

Voreprodukterkræver en effektiv beskyttesemballage under transporten. Idenne sammenhäng begraenser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

Emhaeten kan bruges som aftræk og til cirkulation.
Emhaeten skal altid placeres lige口中 over kogepladerne.

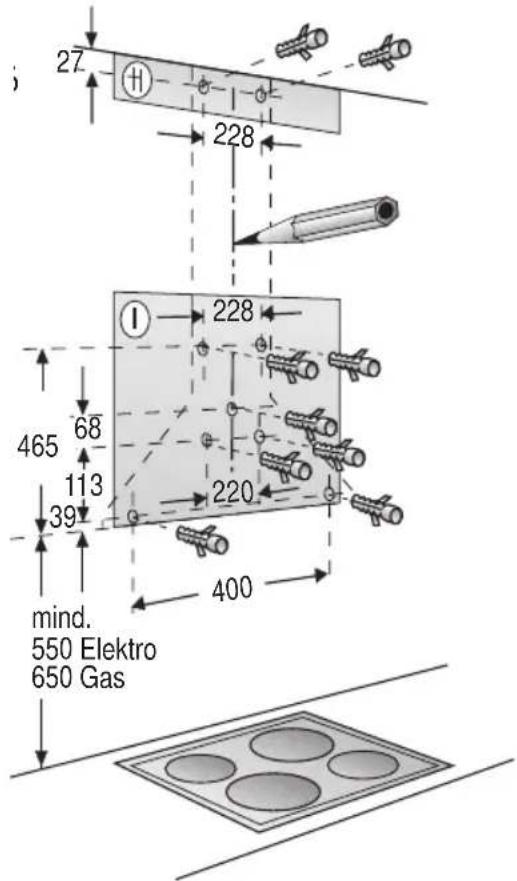

Den mindste afstand mellem elektriske kogeplader og emhaettens nederste kant: 550 mm, Fig. 1.
Det er kun tilladt at montere emhætten over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligtdæksel og hvis de forskritter, som gælder i Danmark, overholds. Denne restriktion gælder ikke for gas-komfurer og nedsaenkede kogeplader med gas.
Joindre afstandenermel emhætte og kogested,desto større er muligheden for,at der dannes vandrabr pa undersiden af emhætten pogrund af dampe,der stiger op.

Yderligere henvisninger ved gaskogeplader:

Gaskogeplader skal monteres iht. gaelende nationale love og bestemmelse (f.eks.i Tyskland: Tekniske Bestemmelse Gasinstallation TRGI).
De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholds.
Emhaeten mä kun på den ene side vare monteret ved siden af et høj skab ell er en hoj vaeg. Afstand mindst 50 mm.
Den mindste afstand mellem gaskogepladernes overste kant og emhaettens nederste kant: 650 mm, Fig. 1.

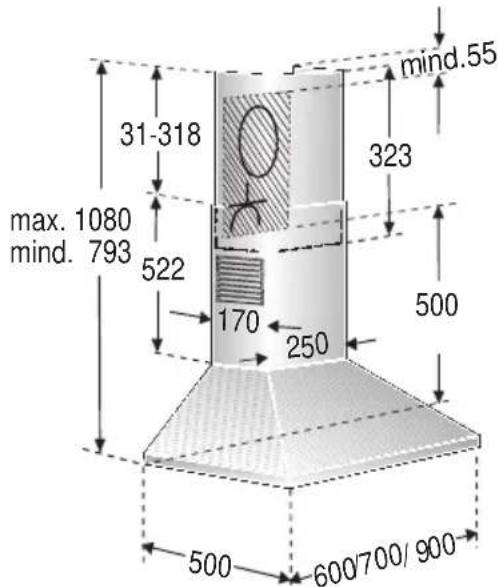

Aftraek

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der gar bort, ma hverken ledes ud i en rog-ller roggaskamin, der er i Funktion, ellr i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Ved afledning af affrak skal de stedlige og lovmaessige forskrifter foles (f.eks. bygningsforskrifterne i landet).

Ved luftens udstromning til røg- og roggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelse.

Ved emhaetens aftraeksdrift og samtidig drift af skorstensafhengig fyring (som f.eks. varmeapparater med gas, olie ell er kul, gennemstromningsvandvarmer, varmvandsboiler), kal De sorge for tilstraekkelig tilforselsluft, der kræves af ildstedet for forbrændingen.

Der er ingenfarepafere,his undertrykketikokkenet,hvorildstedet befindersig,ikkeoverskrider4Pa(0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan strømme after igennem uaflukkelige abninger, f.eks. i dore, vinduer og i forbindelse med tilførssluft-/aftraeksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, sasomgensidig aflåsning eller lignende.

Vedutilstrækkeligtilforselslufter der risiko for forgifting som folge af tilbagesugede forbrændingsgasser.

En murkasse til ny Luft / brugt luft alene sikrer ikke, at graansevaerdien overholds.

Oplysning: När man overvejer, hvilke forholdsregler, der skal tages, skal mantage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, narr der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Nar emhaeten bruges til luftcirkulation - med aktiv-filter-, kan driften gennemfores uden indskraenkning.

Inden monteringen

Ved affraksdrift bør der monteres en kontraklap, hvis en sādan ikke findes i røret for brugt luft aller murkassen.

Hvis der ikke folger nogen kontraklap med emhaeten, kan en sādan kòbes i en specialforretning.

Montering af kontraklappen:

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskop-murkasse.

Foruudsætninger for at emhætten arbejder optimal:

Kort, glatfaehrksr.

Sà fá bojede rør som muligt.

• Brug sà store rordiametre som muligt og store rorbuer.

Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rordiametre medforer afvigelse af den optimale lufteffekt, og samtidig øges stojen.

Runde rør:

Vi anbefaler:
Indvendig diameter på 125 mm, dog
mindst 100 mm.

Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre pà de rundr.

Drejer det sig om andre rordiametre: Sættes et tætningsbänd i.

Ved aftraksdrift skal man sorge for tilstrakkelig lufttilforsel.

Tilslutning med aftraeksr 口 125 mm:

□ Aftraeksrøret fastgøres direkte pa aftraeksstudsen.

Tilslutning med aftraksr 口 100 mm:

Fastgör reduktionsstudsen (er vedlagt aller kan kubes hos forhandleren) pa luftstudsen og anbring derefter aftraeksroret pa luftstudsen.

Inden monteringen

Luftcirkulation

Med aktiv-filter hvis aftraek seks er mulig.

Hele montagesættet kan købes i specialforretninger.

De tilsvarende tilbehørs-numre findes bagest i dette vejledning.

Forberedelse af væggen

Væggen skal vaere jævn og lodret.
Sorg for at dyvlerne sidder rigtigt fast i væggen.

Vægt i kg:

	Aftræk Luftcirkulation
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Der forbeholds ret til kontruktionsaendringer indenfor den tekniske udkilings rammer.

Elektrisk tilslutning

Emhætten må kun sluttes til en stikdase med jordledning, der er installerer iht. de gældende bestemmelse. Stikdasen skal helst anbringes direkte bagved aftræksbeklaedningen.

Elektriske data:

De findes pa typeskiltet pa andersiden af emhaeten og kan ses, nar filterrammerne tages af.

Ved reparationer skal emhaeten altid gores stromfrit.

Længe på tilslutningsledningen: 1,30 m.

Er det nødvendigt med fast tilstulting:

Emhætten mA kun tilsluttes af en el-installator, der er godkendt af det pagaeldende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstas enkontakt med enkontaktabning pa mere end 3mm og udkobling af alle poler. Herunder horer ledningssikrings-kontakter og kontaktorer.

En beskadiget tilslutningsledning skalerstattes af fabrikanten aller af dennes serviceafdeling aller af en tilsvarende kvalificeret person, sa fare ikke kan opsta.

Dette apparat opfylder gaeldende EECbestemmelier om radiostjdaempning.

Montering

Denne emhætte er beregnet til montering på en kokkenvæg.

1. Tag festfilteret af (se brugsanvising).
2. Træk en linie på væggenmidt over kogepladerne fra loftet til emhaettens nederste kant.
3. Brug skabelonen til at opmaerke de steder pa væggen, hvor skruerne skal anbringes.

Den mindste afstand mellem elektriske kogeplader og emhaettens nederste kant: 550 mm mellem gaskogeplader og emhaettens nederste kant: 650 mm skal overholds. Den nederste kant på skabelonen svarer til den nederste kant på emhaeten.
4. Bor 5 huller til fastgorelse af emhaeten og 4 huller til fastgorelse af holdevinklerne til affraeksbeklaedningerne 8 mm og tryk dyvlerne ind, sa de flugter med vægge

Henisning: Vær opmaerkso m pa ekstra tilbehorsdele, som evt. skal monteres.

1. Fastskru de 2 holdevinkler til aftraksbeklaedningerne foroven og forneden.
2. Idrej skruen i midten (eden skive) bortset fra ca. 5 mm, hvilket er en hjælp i forbindelse med fastgorelse af emhaeten.
3. Fastgor emhaeten i skruen.

Montering

1. Idrej de Øvrige 4 skruer med skiver.

Emhætten skal justeres rigtigt, f#r de 4 skruer fastspændes.

1. Rorforbindelse etableres.
2. Elektrisk forbindelse etableres.

11. Model af rustfrit stål:

Træk beskyttelsesfoliet af de to aftraeksbeklaedninger.

Undgå beskadigelser af de sarte overflader.

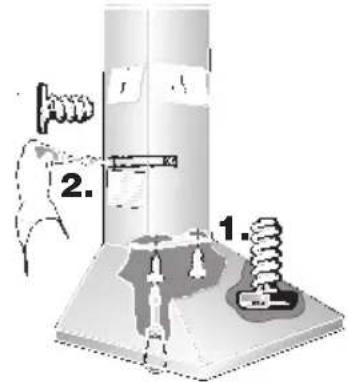

1. Skru den overste aftraeksbeklaedning fast pa sider af holdevinklen med 2 korte skruer.

1. Anbring den nederste aftraeksbeklaed- ning pa emhaeten og skru den fast pa emhaeten med 2 Lange skruer, som skrues i nedefra.

Undgå ridser i forbindelse med montering af den nederste aftraeksbeklaedning. Ridser kan f.eks. undgas ved at anbringe monteringsskabelonen hen over kanten pa den nederste aftraeksbeklaedning.

Skru derefter aftraksbeklaedningen fast pa sider af holdevinklen med 2 korte skruer.

Indstil aftraksbeklaedningen, for de 2 skruer fastskrues.

1. Sæt fedtfILTERet på pladsigen (se brugsanvisning).

Cihazın tarifi

Isletme türleri

Havaçikis modu:

Aspiratorun fani, mutfaktaki havayi emer ve yag filtresindenGPCirerek disariya atar.
Yag filtresi, mutfak havasindaki yagli maddeleri tutar.
MUTFAK YAG VE KOKUDAN HEMEN HEMEN tamamen arindirilmis olur.
