Tuotetyyppi	Keittiön liesituuletin
Merkki	Bosch
Malli	DKE633A
Saatavilla olevat leveydet	60 cm, 70 cm, 90 cm
Paino (60 cm)	Poistoilma: 12,5 kg / Kiertoilmakäyttö: 13,5 kg
Paino (70 cm)	Poistoilma: 13,0 kg / Kiertoilmakäyttö: 14,0 kg
Paino (90 cm)	Poistoilma: 13,9 kg / Kiertoilmakäyttö: 14,9 kg
Asennustyyppi	Seinälle asennettava, ulos johtava poisto tai kiertoilma
Valaistus	Neonputki tai lamppu, max. 40 W, E14-kanta
Ohjaus	Liukukytkin (pysäytys/käynnistys, imuteho)
Imuteho	Useita säädettäviä nopeuksia
Suodattimet	Metallinen rasvasuodatin (konepestävä) ja aktiivihiilisuodatin (kiertoilmakäyttöön)
Rasvasuodattimien huolto	Puhdistus 8–10 viikon välein (1–2 t/päivä käyttö)
Aktiivihiilisuodattimen vaihto	Noin kerran vuodessa
Vähimmäisetäisyys (sähköliedet)	550 mm
Vähimmäisetäisyys (kaasuliedet)	650 mm

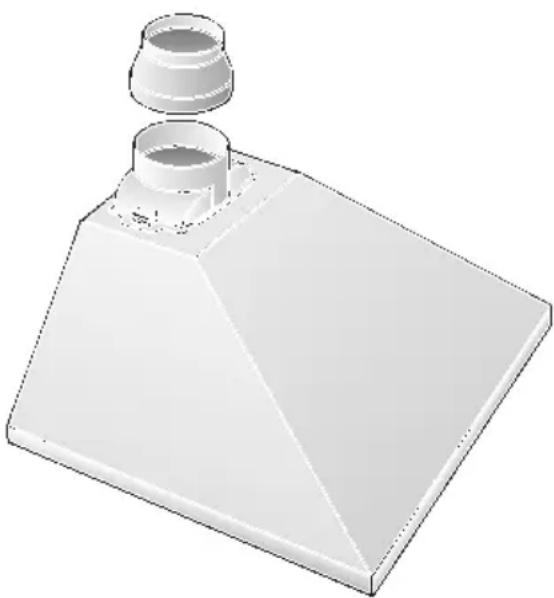

Poistoputken halkaisija	100 mm tai 125 mm (suositeltava 125 mm)
Sähköliitäntä	Maadoitettu pistorasia, johto 1,30 m
Turvallisuus	Edellyttää riittävää ilmanvaihtoa poistotoiminnossa, automaattinen pysäytys ylikuumenemisen sattuessa? (ei määritelty)
Korjattavuus	Korjaukset asiantuntijan toimesta, varaosat saatavilla huoltopalvelusta
Yleiset tiedot	Käyttö- ja asennusohjeet mukana, CE-standardien mukainen

Usein kysytyt kysymykset - DKE633A BOSCH

Mikä on liesituulettimen ja kaasulieden välinen vähimmäisetäisyys?

Liesituulettimen alareunan ja kaasupolttimen välinen vähimmäisetäisyys on 650 mm. Sähköliedillä se on 550 mm.

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet puhdistetaan astianpesukoneessa tai käsin. Käsinpuhdistuksessa liota suodattimia kuumassa vedessä ja astianpesuaineessa, harjaa, huuhtele ja anna kuivua. Puhdista suodattimet 8–10 viikon välein normaalikäytössä (1–2 tuntia päivässä).

Kuinka usein aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatin on vaihdettava noin kerran vuodessa normaalikäytössä (1–2 tuntia päivässä). Käytä vain alkuperäisiä Bosch-suodattimia.

Miten liesituulettimen lamppu vaihdetaan?

Ennen toimenpiteitä kytke liesituuletin jännitteettömäksi (irrota pistoke tai katkaise sulake). Poista rasvasuodattimet ja irrota valaisinsuojus. Vaihda viallinen lamppu enintään 40 W, E14-kanta. Asenna suojus ja suodattimet takaisin ja kytke liesituuletin uudelleen jännitteeseen.

Voiko liesituuletin toimia kiertoilmatilassa ilman ulkoista poistoa?

Kyllä, liesituuletinta voidaan käyttää kiertoilmatilassa. Tällöin se on varustettava aktiivihiilisuodattimella (valinnainen), joka sitoo hajut. Täydellinen sarja on saatavilla jälleenmyyjältä.

Mitä tehdä, jos liesituuletin ei toimi tai pitää ääntä?

Tarkista ensin sähköliitäntä (pistorasia, sulake). Jos ongelma jatkuu, ota yhteys Boschin huoltopalveluun ja mainitse laitteen NoE- ja FD-numerot (sijaitsevat laitekilvessä suodattimen takana).

Mitä poistoputken halkaisijaa käyttää?

Suositeltava halkaisija on 125 mm (vähintään 100 mm). Parhaan suorituskyvyn saavuttamiseksi käytä sileää ja lyhyttä putkea, jossa on mahdollisimman vähän mutkia. Liian pieni halkaisija vähentää ilmavirtaa ja lisää melua.

Voinko käyttää liesituuletinta ilman rasvasuodatinta?

Ei, älä koskaan käytä liesituuletinta ilman rasvasuodatinta. Rasvasuodattimet sitovat rasvahiukkasia ja estävät tulipaloriskejä. Rasvan kertyminen voi syttyä palamaan.

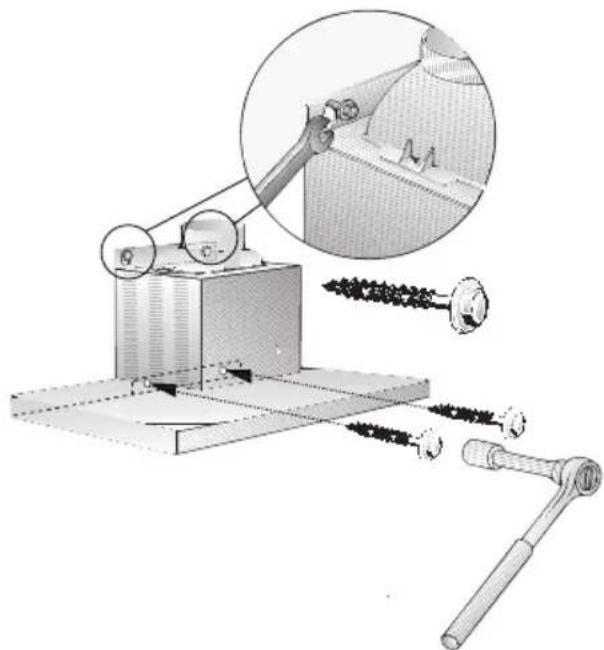

Miten liesituuletin asennetaan seinälle?

Kiinnitä liesituuletin mukana toimitettavan asennuskaavion mukaisesti. Noudata vähimmäisetäisyyksiä liesiin (550 mm sähkö, 650 mm kaasu). Poraa 5 reikää liesituulettimelle ja 4 reikää savupiipun kulmille, käytä sopivia tulppia. Liitä poistoputki ja sähköliitäntä.

Mitä tarkoittavat poistoilma- ja kiertoilmatilat?

Poistoilmatilassa imetty ilma johdetaan ulos putken kautta. Kiertoilmakäytössä ilma kulkee aktiivihiilisuodattimen läpi ja palautetaan keittiöön. Kiertoilma on hyödyllinen, jos ulkoisen poistoputken asennus on mahdotonta.

KÄYTTÖOHJE DKE633A BOSCH

fi Kaytloo- ja Asennusohje

Liesituuletin imee keittiöhyryn ja johtaa sen rasvasuodattimen lapi ulkoilmaan.
Rasvasuodatin keraa keittiöhöryn kiinteät aineet.
Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormilitantäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy- tai hiilämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittävastä tuloilman saannista, jotta tulisija saa tarpeeksilmaa palamista varten.

Vaaraton toiminta on mahdollista,Jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tahān pāastān,Jos palamiseen tarvittava ilma voi aina vivrata avoimien aukkojen kautta,joita on esim. ovissa,ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järestetty muita teknisiat toimenpiteita kayttäen,esim.keskinäisen lukituksen tms.avulla.

Jos tuloilman saanti ei ole riittäva,
aiheuttavat takaisinimetyt palamiskaasut
myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaan takaa raja-arvojen pysymista annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tama saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, kayttoa.

Jos liesituuletinta käytetään aktivihilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tassà toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huoIto).
Taydellisen asennussarjan ja varasuodattimaaat kodinkonelikkeista. Lisavarusteiden numerot loydat tamkankyttoohjeen lopusta.
Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.
Rasvasuodatin keraa keittiohyryn kiinteat aineet.
Aktihiisuodatin sitoo hajuaineet ja kosteuden.

Jos aktivihiilisuodatin jatetaan asentamatta, tuuletin ei pysty sitomaan keittiöhyryista hajuaineita eikä kostenta.

Tärkeitä ohjeita:

Tämä käyttoohje on tarkoitetu eri mallille. Tastä johtuen on mahdollista, etta kaikki tassä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sahkolaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen kayttajalle suuria vaaroja.

Jos laite on vaurioitunut, sitä ei saa ottaa käyttoën.
Liitannan ja kayttoonoton saa suorittaa vain alan ammattimies.
Jos liesituulettimen liitantäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutetu huoltolike tai huoltomies vahinkojen välttamiseksi.
Toimita pakkausmaterialiaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).
Tämä liesituuletin on tarkoitetu vain kotitalouskayttoön.
Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.
Liesituuletinta ei saa käytta ilman rasvasuodatinta.
Ylikuumentuneet rasvat tai oljyt syttyvathelposti palamaan. Kayta siksi oljya tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.
Aä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

Lue huolellisesti kayttöohjeet, ennen kuin kaytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käyttoön liittyvää tietao sekä laitteen hoito-ohjeita.
Säilytä hyvin käytto- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

Alä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.
Liesituulettimen käytto kiinteillä polttoaineilla (hilli, puu tai tms.) toimivientulisijoen ylapuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

Paloturvallisuuden ja palovammojen
ehkäsemisen vuoksiälä kaytä kaikkia
kaasulla toimivia keittoalueita
samanaikaisesti maksimiteholla pidemman
aikaa (max. 15 minuuttia).
Kun liesituuletin on asennettu kaasulla
toimivan keittotason ylapuolelle, kytke
liesituuletin maksimiteholle, jos kaytät
samanaikaisesti vähintään kolmea kaasulla
toimivaa keittoaluetta.

Häriö

Häirön sattuessa tai jos sinulla on kysyttrvää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot loydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritila on irrotetu.

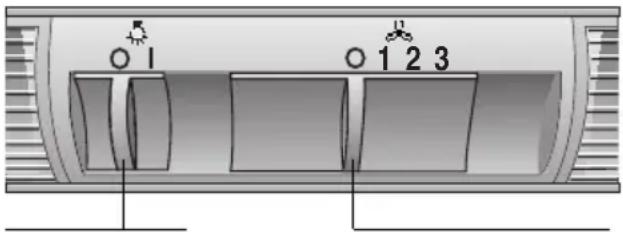

Liesituulettimen käytto

Nain keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Valaistus
Tuuletusteho
pois/païle

Kännistys:

Työnnä oikeanpuoleinen liukukytkin haluamasi tuuletustehon kohdalle.

Kytkeminen toiminnasta:

Työnnä olkeanpuoleinen liukukytkintakaisin asentoon 0.

Valaistus:

Voit kayttta valaisinta milloin tahansa, myos kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiohoyryn rasvaisten ososten keräamiseen käytetaän metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti sytyvää metallia.

Huom!.

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen
ajoissa, valtyt palovaaralta, jonka
friteeraamisen tai voimakkaan paistamisen
yhteydessa syntvyä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

Normaalin toiminnan yhteydessä (1 - 2 tuntia paivittain) on metallinen rasvasuodatin puhdistettava 8 - 10 viikon valein.
Voit pestä suodattimen astianpesukoneessa. Suodattimen vari saattaa tällöin hieman muuttua.

Tärkeä:

Voimakkaasti kyllastynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

Kun puhistat suodattimen kasin, annasen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huhhte lyvin ja anna valuaukaisi.

Metallisen rasvasuodattimen irrotus ja kiinnitys:

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdistarasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Rasvasuodatin:

Keittiohoyryn rasvaisten ososten keräamseen kaytetaan metallisia rasvasuodattimia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeää:

Kun vaihdat aktivihiilisuodattimen saannollisiesti, valtyt palovaaralta,jonka friteeraamisen tai voimakkaan paistamisen yhteydessa syntyvä kuumuus saattaa aiheuttaa.

Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta liesituulettimen moottorin oikealle ja vasemmalle puolle aktivihiillsuodatin ja kierra suodatinta, niin etta se lukkiutuu paikoilleen.

1. Kiinnitä rasvasuodattimet (katso Metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

lrrotus tapahtuu painvastaisessa järestyksessä.

Aktiivihiilusuodattimien vaihto:

Käytä ainoastaan alkuperäisia suodattimia.

Normaalikaytossa (1-2 tuntia paivittain) aktiivihiisuodattimet tulisi vaihtaa noin kerran vuodessa.
Aktivhilisuodattimia saat alan likkeista (katso lisavarusteet).

Ne takaavat parhaan mahdollisen toiminnan.

Käytösta poistettujen aktiivihiilisuodattimien havittäminen:

Aktiivihiilisuodattimissa ei ole Haitallisia aineita. Ne voi havittaa yhdessa muiden kotitalousjatteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sahkoverkosta joko vetamalla pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

Puhdista rasvasuodattimien puhdustuksen yhteydessä puhdistettavissa olevarungon osat nihin kertyneestä liasta. Nain ehkäistään sytymisvaara ja toiminta pysyy parhaana mahdollisena.
Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella.
Alà raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
Alä käytä hankaavia puhdistusaineita tai sienja.
Huom.: Alä puhdista muovipintoja alkoholilla (sprillä), nihin voi jäädä himmeitä läikkä

Varo! Huolehdi keittion riittavasttuuletuksesta, ei avotulta.

Puhdista liukukytkin ainoastaan pehmeallä, kostealla pyyhkeellä pyyhkimallä (mieto pesuliuos).

Alä kaytā teräksen puhdistusaineita liukukytkimen puhdistamiseen.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
Puhdista vain hiontasuunnassa.

Aä puhdista teraspintoja hankaavilla sienillä aläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

Käytä pehmeäikkuna-tai mikrokuitulinaa, josta ei irtoa nukkaa.
Alä käytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta
Alä käytä syövytäviä, happo-tai emaspitoinia puhdistusaineita.
Alä kayta hankaavia puhdistusmenetelmiä.

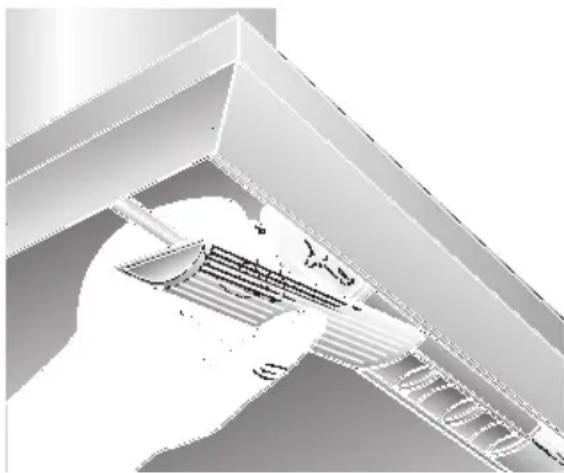

Lamppujen vaihto

1. Kytke liesituuletin pois päältä ja irrota sahköverkosta vetämllä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.
2. Irrota rasvasuodattimet (katso Suodattimet ja huelto).
3. Irrota lampun suojus yläkautta pidikelistasta.

1. Vaihda lamppu (tavallinen hehkulamppu max. 40 W, kanta E14).

1. Kiinnitä lampun suojus takaisin paikoilleen.
2. Kiinnitä rasvasuodattimet takaisin paikoilleen.
3. Kytke liesituuletin verkkovirtaan panemalla pistoke pistorasiaan tai kytkemallä virta sulakkeesta.

Tärkeitä ohjeita

Käytösta poistetut laitteet voidaan käyttaa hyväksi toimittamalla ne kierrätykseen, joloin niista saadaan raaka-aineita uusiokäyttoön.
Tee käytösta poistettu laite käytökelvottomaksi ennen havittämista.
Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ymparistöystavllisiä ja ne voidaan kierrattä. Suojele ymparistöa havittamalla pakkausmaterialiaali ymparistöystavllisesti.
Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.
Liesituuletinta voi käyttaa hormilitantäisenä ja huoneilmaan palauttavana.
Asenna liesituuletin aina keittotason keskikohdan ylapuolle.
Sähkölieden keittotason ja liesituulettimen välisen etäisyden tulee olla vähintään: 550 mm, kuva 1.
Liesituulettinen asennus on sallittu esim. kipinoinnista aiheutuvan palovaaran vuoksi kiinteilla polttoaineilla toimivien liesien ylapuolle vain, jos liesi on varustetu suljetulla kiintealla kannella ja jos noudatetaan maakohtaisia märäyksiä. Tämra rajoitus ei koske kaasuliesiä eikä kaasukeittotasola.
Mitä pienempi liesituulettimen ja keittotason valinen etäisyys on, sitä suurempi on mahdollisuus, etta ylos kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisähjeita:

Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisäteisiä märäyksiä (esim. Saksassa: Tekniset märäykset kaasuasennuksista TRGI).
Noudata voimassaolevia asennus-märäryksiä ja kaasulaitteiden valmistajien asennusohjeita.
Asenna liesituuletin siten, etta ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vahimmäisetäisyys 50 mm.
Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen valillä tulee olla tilaa vahintään: 650 mm, kuva 1.

Toiminta hormilitantäisenä

Poistoilma johdetaan ylos ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminassa olevan savu- tai ilmanvaithohormiin (esim. tulisijojen ilmanvaithohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisäteisiä märäyksiä.

Mikäli poistoilma johdetaan käyttämattömänä olevaan savu- tai ilmanvaihtohormiin, siiren on staatava lupa paikallsila tvaranomaisilta.

Kun liesituuletin on hormilitantäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy- tai hiillämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittävastu tuloilman saannista, jotta tulisija saa tarpeksi ilmaa palamista varten.

Vaaraton toiminta on mahdolista, jostulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästaan,Jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järestetty muita teknisä toimenpiteita kayttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittäva, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaan takaa raja-arvojen pysymista annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttoa.

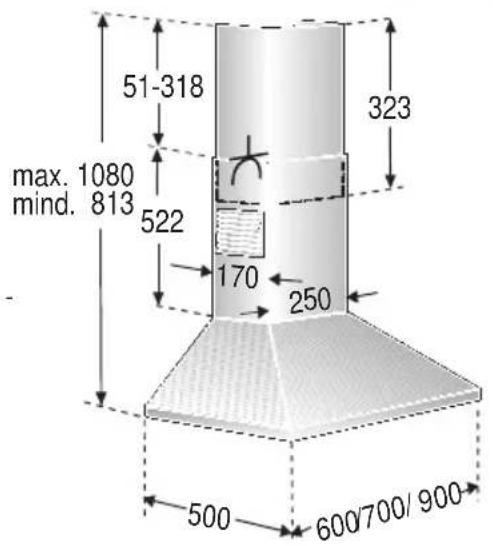

Jos liesituuletinta kaytetaan aktivihilisuodattimen kanssa, joloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Ennen asennusta

Hormilitannass on syyta asentaa sulkulappa, jos sitä ei ole poistoputkessa. Jos sulkulappa ei kuulu laitteen toimitukseen, niin niitta on saatavissa alan likkeista.

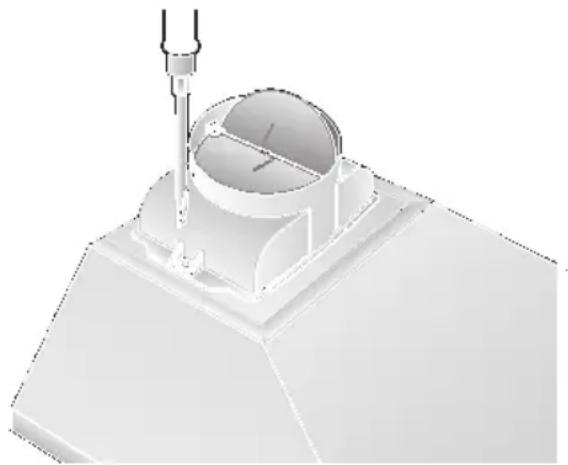

Sulkapan asennus:

Kiinnitä sulkuläppa asennuskaulukseen.

Molempia lappià pitää pystyä liikuttamaan hieman joustaen yloispän.

Jos poistoilma johdetaan ulosulkoseinan lapi, on syyta kayttä teleskooppiliitosta.

Liesituulettimen paras mahdollinen teho:

Lyhyt sileä poistopukti.
Mahdolisimman vahan mutkia.
Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetaän pitkä, karkeapintaisia
poistoilmaputkia, paljon mutkia tai
halkaisijaltaan pieniä putkia, ei
tuulettimen teho ole ena
optimaalinen ja samalla melu
lisäantyy.

Pyoreat putket:

Suositeltava sisahalkaisija 125mm ,vahintaan kuitenkin 100~mm

Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyoreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä kännöksiä.

Jos putken halkaisija on erilainen: käytä tiivistenauhaa.
Hormiliittannassa on huolehdittava riittavän tuloilman saannista.

Poistoilmaputken liitanta 125 mm:

Kiinnitta poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitanta 100 mm:

Kiinnä supistuskappale (toimituksen mukana tai staatavissa alan likkeista) asennuskaulukseen ja kiinnä tähän poistoilmaputki.

Ennen asennusta

Toiminta huoneilmaan palauttavana

Kun hormilitäntä ei ole mahdollista, on käytettävå aktivihiilisuo-datinta.

Täydellisen asennussarjan ja varasuodattimia saat kodinkonelikkeistä. Lisāvarusteiden numerot lóydát támän káyttoohjeen lopusta.

Seinän esivalmistelut

Seinan tulee olla tasainen ja pystysuora.
Huolehdi, etta tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Poistoilma Kiertoilma
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Oikeudet mutotksiin teknisen kehityksen puitteissa pidatetaan.

Sahkoliitanta

Liesituulettimen saa liittaa vain
märäysten mukaisesti asennettuu
suojakosketinpistorasiaan.
Sijoita suojakosketinpistorasia heti
hormisuojuksen taakse mikäi mahdollista.

Sahkotiedot:

Sähkötiedot loytyvat laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistetu.

Korjaustöiden ajaksi liesituuletin on irrotettava sahköverkosta.

Liitantajohdon pituus: 1,30 m.

Kun liitantà on kiinteà:

Liesituulettimen liittannan saa tehdä ainoastaan paikallisen sahkolaitoksen valtuuttama sahköasentaja.

Asennuspaikassa on oltava katkaisija, Jonka kosketinvali on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tallaisia katkaisjoita ovat LS-katkaisijat ja releet.

Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutetu huoltolike tai huoltomies vahinkojen valttamiseksi.

Täm liesituuletin vastaa EU:n härönpoistomääräyksiä.

Asennus

Liesituuletin on tarkoitetu asennettavaksi keittion seinään.

1. Irrota rasvasuodattimet (katso Kayttoohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla.

Ota huomioon, etta keittotason ja liesituulettimen valillä tulee olla tilaa vahintaan 550 mm (sahkoliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.
4. Poraa 5 reikää liesituuletinta varten ja 4 reikää hormisuojusten kulmarautoja varten (Ø 8 mm) ja paina tulpat reikiin

Ohje: Ota huomioon mahdollisesti kiinnitettavat lisavarusteet.

1. Kiinnitruuveilla 2 kulmarautaa hormisuojuksia varten ylos ja alas.
2. Kierrä kiinni keskimmäinen ruvi (ilman aluslevyä) niin, etta ruuvin kannan ja seinän vällä on tilaa n. 5 mm. Ruuvia kaytetaan asennusapuna liesituulettimen kiinnityksessä.
3. Ripusta liesituuletin ruvien varaan.

Asennus

1. Kierra kiinni muut 4 ruuvia aluslevyjä kayttäen

Suorista liesituuletinkupu ennen 4 ruuvin kiristämista.

1. Tee putkilitantä.

2. Tee sahkoliitantä.

3. Teräsmalli:

Irrota suojakalvo kummastakin hormisuojuksesta.
Varo vaurioittamasta arkoja pintoja.

1. Kiinnitä ylempi hormisuojus sivustakulmarautaan 2 lyhyellra ruuvilla.

1. Aseta alempi hormisuojus liesituulettimen paallee ja kiinnitä alakautta liesituulettimeen 2 pitkällä ruuvilla.

Varo, ettei pinta naarmuunnu paikoilleen tyonnenttäessä, aseta esim. asennusmalli alemman hormisuojuksen reunan paallee suojaksi.
Kiinnitä sen jälkeen hormisuojus sivustakulmarautaan 2 lyhyellruuvilla.
Suorista hormisuojus ennen ruuvien kiristamista.

1. Kiinnitā rasvasuodattimet takaisin paikoilleen (katso Kayttöohje).

Brugsanvisning
