| Tipo de produto | Exaustor |
| Marca | Bosch |
| Modelo | DKE633A |
| Largura disponível | 60 cm, 70 cm, 90 cm |
| Peso (60 cm) | Ar evacuado: 12,5 kg / Ar reciclado: 13,5 kg |
| Peso (70 cm) | Ar evacuado: 13,0 kg / Ar reciclado: 14,0 kg |
| Peso (90 cm) | Ar evacuado: 13,9 kg / Ar reciclado: 14,9 kg |
| Tipo de instalação | De parede, com evacuação exterior ou reciclagem |
| Iluminação | Tubo néon ou lâmpada, máx. 40 W, casquilho E14 |
| Comandos | Interruptor de cursor (paragem/ligação, potência de aspiração) |
| Potência de aspiração | Várias velocidades ajustáveis |
| Filtros | Filtro de gordura metálico (lavável na máquina de lavar loiça) e filtro de carvão ativado (para reciclagem) |
| Manutenção dos filtros de gordura | Limpeza a cada 8 a 10 semanas (1-2 h/dia de utilização) |
| Substituição do filtro de carvão ativado | Cerca de 1 vez por ano |
| Distância mínima (fogões elétricos) | 550 mm |
| Distância mínima (fogões a gás) | 650 mm |
| Diâmetro do conduto de evacuação | 100 mm ou 125 mm (recomendado 125 mm) |
| Alimentação elétrica | Tomada de corrente com terra, cabo 1,30 m |
| Segurança | Requer entrada de ar suficiente em modo evacuação, paragem automática em caso de sobreaquecimento? (não especificado) |
| Reparabilidade | Reparações por especialista, peças disponíveis no serviço pós-venda |
| Informações gerais | Manual de utilização e montagem fornecido, conforme às normas CE |
Perguntas frequentes - DKE633A BOSCH
Perguntas dos utilizadores sobre DKE633A BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual DKE633A - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DKE633A da marca BOSCH.
MANUAL DE UTILIZADOR DKE633A BOSCH
pt Instruções de serviços e de montagem
svBruks-och Monteringsanvisning

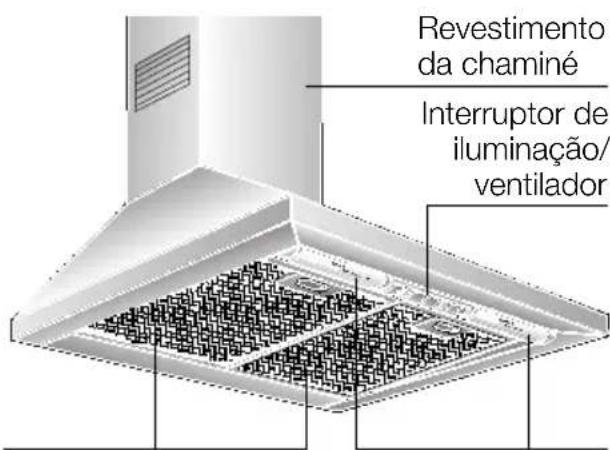

Descrição do aparecido
Filtros de grelha
Interruptor de illuminação/ventilador
Illuminação
Tipos de funciona
Funcionamento com exaustao:
O ventilador do exaustor aspira os vapores da cozinha e, atraves doimento de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapeores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.
É possível um funciona sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalacao dos apareiros de queima.
Tipos de funciona
Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.
Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao dahabitação.
No funciona de apareiros de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.

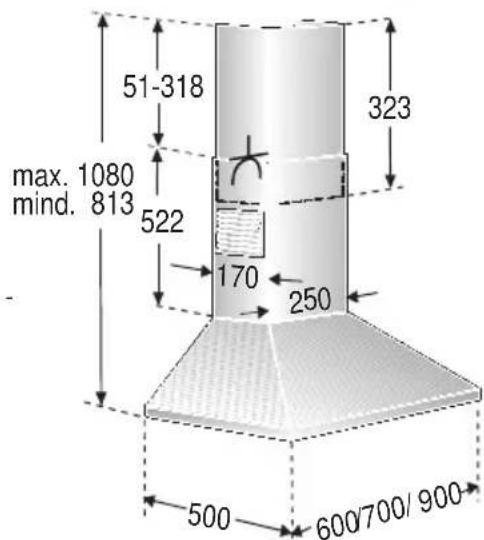

Funcionamento com circulação de ar:
Neste caso, tem que ser montado um过滤 de carvasao activo (ver Filtro e Manutencao).
O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.
Os números de encomenda correspondentes podem ser encontrados no final daspas Instruções de Servico.
O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤 de gordura e de carvalho activo.
- O filtro de gordura retém os componentes gordurosos dos vapores da cozinha.
O filtró de carvas ao activo retém as substancias com cheiro.
A Se não for instalado o filtro de carvas activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.
Indicações importantes:
- Estas instruções de service aplicam-se a variedo modelos de aparhos.
É. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
Esteexaustor correspondeasnormas de segurancaparaeste tipo de aparelhos.
As reparacoes so devem ser efectuadas por pessoal especializzato.
Reparacoes inadequadas podem a carreter perigos various para o'utilizar.
Se o aparecido antes daro, não o deverá por em funciona.
A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
Se o cabo de ligaçaoaretheparelho estiver danificado,ele tera que ser substituidoelo fabricante,pelos seuis Servicos Tecnicos ou, ainda, poruma persona qualificada,a fim de se evitarem situacoes de perigo para outilizador.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
Este exaustor s o deve ser aplicado para fins domesticos.
O exaustor só deve funciona com as lampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o filtró de gordura.
Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.
□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de service.
Delas constam informacoes importantes para a sua segurancia, bem como sobre a utilização e manutenção do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras.
Não flamejar alimentos por baixo do exaustor.
Perigo de incência do filtró de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipientes de cozinhar.
O funciona do exaustor por cima de um aparelho de queima para combustíveis solidos (carvão, madeira e similares) são possivel com limitações (ver Instruções de montagem).
Placas a gás / fogoes a gás
Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimaduras ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.
Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funcionar tres ou mais queimadores.
Anomalias
Em caso de eventuais dupividas ou anomalias,deeracounterosnossos Servicos Tecnicos.
(Ver Úndice de Postos de Assistência).
Sempre que contactar os Serviços Tecnicos, agradecemos que indique os seguides dados:
E-NR.
FD
Registe nestes Campos os dados do seu aparecido. Estes elementos constam da chapa de caracteristicas, que se encontra no interior do exaustor,(before de retiring oorno de gordura.

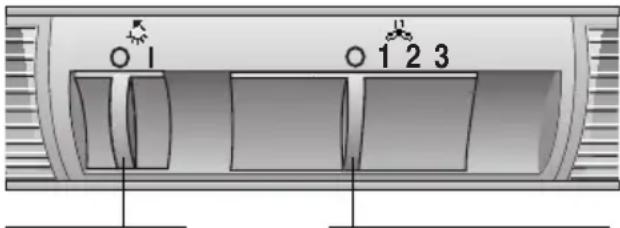

Comando do exaustor
Os vapores são eliminados de forma mais eficaz, se:
Ligar o ventilador no inicio dos cozinhados.
Desligar o ventiladorsolegunscretculosdeposidedefinados oscozinhados.
Illuminação ligar/desligar
Fases de ventilação
Ligar:
Deslocar o cursor, a partir da direita, para a fase de ventilacao pretendida.
Desligar:
A iluminação pode ser realizada em qualquer momento, mesmo se o exaustor estiver desligado.
Filtros e Manutenção
Filtro de gordura:
Para retenção das particulas de gordura existentes nos vapores da cozinha, são utilizesmos filtros metalicos
A malha do filtró é de metal não inflamável.
Atença:
Em caso de saturacao do FILTER com
residuos gordurosos, augmentam as
possibilidades de inflamação do mesmo e a
funcao do aparelho pode ser prejudicada.
Important:
A limpeza atempada do filtró evita o perigo de incência, que se pode verficar com a concentração de calor proveniente de fritos ou assados.
Limpeza dos filtros metalicos:
Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.
Important:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.
Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com deterrente. Passado algo tempo, escovar os filtros com uma escovapropria e,deois, enxagua-a-los e secá-los bem.
Desmontar e montar os filtros metalicos:
- Pressionar os encaixes dos filtros no sentido da seta e, bereits,退市 os filtros.
- Limpar os filtros metálicos.
- Recolocar os filtros.
Para refer os cheiros no funciona com circulacao de ar.
Atença:
Em caso de saturação do filtro com resíduos gordurosos, aumento as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.
Important:
Através da substituição atempada do filtró de carão activo, é evitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.
Montagem:
- Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos).
- À direita e à esquerda na turbina aplicar um filtró de carvão activo, rodando até que o mesmo encaixe devidamente.
- Montar os filtros de gordura (ver montagem e desmontagem dos filtros metalicos de gordura).
Desmontagem:
Esta operação processa-se em sequência inversa da montagem.
Substituição do FILTER de carvão activo:
No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão本次活动 devem ser substituidos uma vez no ano.
Estes filtros podem ser adquiridos nos outros Serviços Técnicos ou no comércio da especialidade (ver acessórios especialis).
Utilizar apenas filtros originals.
Com eles, consegue-se um melhor funcimento.
Reciclagem dos filtros de carvão activo:
Estes filtros não contentem elementos nocivos, pero que podem ser reciclados como lixo normal.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.
- Quando limpar os filtros de gordura,deerá también limpar as zonasccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incéndios e o mau funcao-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas. - Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.
Atença: Arejar suficientemente a cozinha e não fazer chamas livres.
Limpar o interruptor de cursor apenas com um pano macio e humido (solucao suave de agua e deterrente).
Na limpeza do interruptor de cursor, nunca utilizesyxosproprias para limpar aço inoxidavel.
Superficies de aço inox:
Utilizar um produit para inox suave e não abrasivo.
Limparapanas no sentidodopolimento.
As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.
Superficies de aluminio e material sintetico:
Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- São utilizes panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- Não utilizes produits abrasivos.
Substituição das Limpadas
- Desligar o exaustor da corrente, retirando a ficha da tomada ou desligando o fusivel ou o disjuntor.
- Desmontar os filtros de gordura (ver Filtros e Manutenção).
- Remove a cobertura da lampada, pela parte superior da sanca de luz.
- Substituir a lampada (lampadas de incandescência correntes no mercado, max. 40 Watt, casquilho E 14).
- Voltar a colocar a cobertura da lampada.
- Voltar a montar os filtros de gordura.
- Voltar a ligar o exaustor à corrente, ligando a ficha à tomada, o fusível ou o disjuntor.
Indicações Importantes
Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a plac de cozinha.
Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustiveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), se esta zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.
Instruções adiconais paraplacesagás:
Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).
Tém que ser respeitadas as instruções e as normas de instalação do fabricante.
O exaustorsolepodeser instalado junto de um armario superior ou de una parede alta. Distancia minima: 50~mm
A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

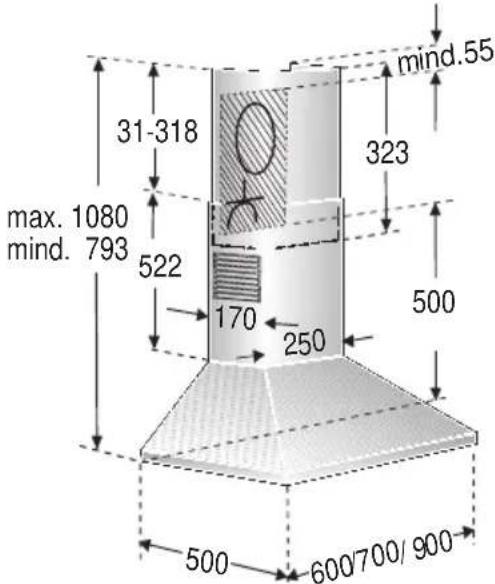

Funcionamento com exaustao
Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou direcamente atraves de furo na parede, para o exterior.
Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.
Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).
Para se poder encaminhar o ar de exaustao do aparelho para uma chaminé fora de service, é necessario obter uma autorização expressa do limpa-chaminés responsavel pela zona.
No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes de ligação a uma chamé (por ex. aqueceções a gas, a oleo ou a carvalo; esquentadores, aqueceções deágua), tem que ser garantida a ventilação necessária para a combustão perfeita desses aparelhos.
É possível ou funcção não perigo, se a subpressiono no local de instalaçao do aparecido, com funcionamento por combustao, não for superior a 4 Pa (0.04 mbar).
Isto pode ser consiguedo se o ar necessario à combustão puder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda atraves doutras medidas tínicas, como trancagem reciproça ou semelhantes.
Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na aparecição, tem sempre que ser considerada a ventilação global da habitação. No funciona de apareiros para cozhar, por ex.placedes fogões, esta regra não é aplicada.
Se o exaustor estiver a functionar com circuldacao de ar - com FILTER de carvao activo - o functiomento nao sofre qualquer limitacao.
Antes da Montagem
No caso de funciona por exaustão,deer a montar-se no exaustor uma valvula anti-returno,se a mesma nao estiver ja integra do tubo de exaustao ou na caixa mural.
Se o aparecido não estiver equipado com a valvula anti-returno, esta pode ser adquirida no comércio da especialidade.
Montagem da valvula anti-returno:
Fixar a valvula de borboleta na tubuladura do ar.
Os doit tampões tem que se movimentar fácilmente para cima.
Se o ar da exaustão for encaminhado através da parede exterior,deerutilizar-se una caixa mural telescópica.
Eficiência optimizada do exaustor:
Tubo de exaustao curto e com interior liso.
Fazer númeroínimo de curvas.
Utilizar o diametro máximo possible do tubo e fazer as curvas são abertas quando possivel.
Autilização de tubos de aspiração longos e rugosos no seu interior, mitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.
Tubos circulares:
Recomendamos diametro interior 125 mm, minimo 100 mm.
Canais planos tem que possuir uma造血 interior com valor equivalente ao tubos circulares.
Eles não devem ter nenhum desvio muito pronunciation.
100 mm ca. 78 cm
125 mm ca. 113 cm
No caso de tubos com diametros differentes,utilizar tiras de vedao.
No caso de funciona por exaustao, garantir uma boa alimentacao de ar fresco.
Ligação do tubo de exaustão
125 mm:
Fixar o tubo de exaustao directamente na tubuladura de ar.

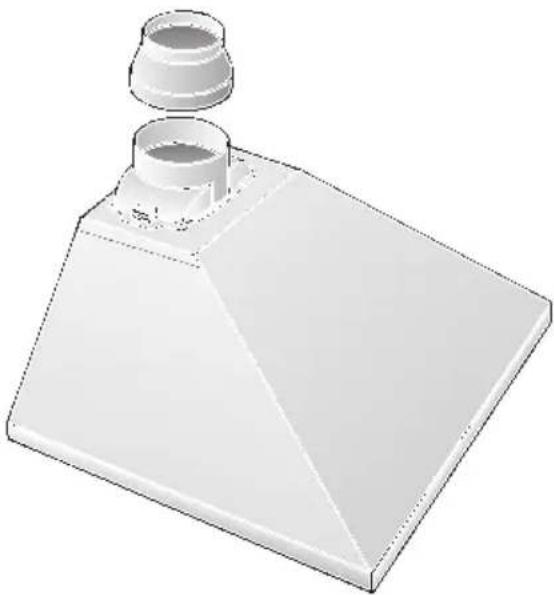

Ligação do tubo de exaustão
0 100 mm:
Fixar a reducao (inclua no forneci-mentation ou de fácil aquisicao no mercado) na tubuladura do ar e,deois, montar o tubo de exaustao.
Antes da Montagem
Funcao de circulação de ar
Com贫困人口 de carvao activo, se não existrem condições para funciona de exaustão.
O jogo completeo de montagem pode ser adquirido nos outros Serviços Tecnicos. O número de encomenda correspondente pode ser達到 no final destas Instruções de Serviço.
Preparação da parede
A parede tem que ser plana e vertical.
Deve ser assegurada uma fixação perfeita dasbuchas.
Peso em kg:
| Saía de ar | Circúnção de ar | |
| 12,560 cm | 13,5 | |
| 70 cm | 13,0 14,0 | |
| 90 cm | 3,9 14,9 |
Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.
Ligaçao eletrica
O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor. Se possível, instalar a tomada directamente por baixo da cobertura da chamé.
\section*{Characteristicas electrolyticas:}
Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de partirar os caixilhos doimento.
Para reparacoes, desligar o exaustor da corrente electrica.
Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessário uma ligação fixa:
O exaustorsolepoderligadoacorretporum instaladorelectrico credenciapedelaEmpresa distribuidoradelectricidade.
Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são关键时刻 interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteções.
Se o cabo de ligaçaoaretheparelho estiverdanificado,ele tera que ser substituidopelofabricante,pelosseus Servicos Tecnicos ou,ainda,poruma pessoa qualificada,a fim de se evitarem situacoesdeperigoparaouutilizador.
Este exaustor correponde as normas UEsobre protecao antiparasitaria.
Montagem
O exaustor foi previsto para montagem numa parede da cozinha.
- Desmontar o filtro de gordura (ver instruções de service).
- Traçar na parede uma LINHA central desde o tecto até ao canto inferior doexaustor.
- Com a ajuda de um gabarito, marcar na parede as posicaoes dos parafusos.
Ter em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos eletricos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Com 8 mm, fazer 5 furos para o exaustor e 4 furos para os angulos de fixacao do revestimento da parede e, deposito, aplicar as buchas a face da parede
Nota: Tome em atençao a eventual montagem de acessórios especials.
- Aparafusar os 2 ângulos de fixação para o revestimento da chamíne em boa e em cima.
- Aparafusar o parafuso central até circa de 5 mm (sem arruela) como auxiliar de montagem para fixação do exaustor.
- Pendurar o exaustor nos parafusos.
Montagem
- Aparafusar os 4 parafusos restantes com arruela.
O exaustor deve ser alinhado, antes de aperture os 4 parafusos.
- Fazer a liação do tubo de exaustão.
-
Fazer a ligação eletrica.
-
Modelos em aço inoxidável:
Retirar a pelécula de proteção nosinous revestimentos da chamé.
Evitar danos nas superficies sensiveis.
- Cominous parafusos curtos, aparafusan o revestimento superior da chaminé, lateralmente, no angulo de fixação.
- Assentar e fixar o revestimento inferior da chaminé no corpo do exaustor e, com 2 parafudos longos, de cima para baixo.
Evite provocar danos durante a montagem, por ex. colocando o gabarito sobre o canto do revestimento inferior da chamé.
Seguidamente, e com 2 parafudos curtos, fixar bem o revestimento da chaminé no ângulo de fixação.
Antes de aperture osinous parafusos, é necessario ajustar o revestimento da chaminé.
- Voltar a montar o filtro de gordura (ver instruções deServiço).
