DWK096652 - Liesituuletin BOSCH - Ilmainen käyttöohje ja opas

Merkki	Bosch
Malli	DWK096652
Tuotetyyppi	Koristeellinen liesituuletin
Leveys	90 cm
Syvyys	50 cm
Korkeus (min - max)	62 - 112 cm
Nettopaino	14,5 kg
Sähkönsyöttö	220-240 V ~ 50 Hz
Kokonaisteho	265 W
Energialuokka	A+
Ilmavirta (max)	720 m³/h
Äänitaso (max)	65 dB(A)
Poistotapa	Kierrätys tai ulkoilmaan poisto
Suodattimet	Pestävä metallirasvasuodatin (x2)
Valaistus	LED, 2 x 3 W
Ohjaimet	3 nopeutta + tehostus
Erikoistoiminto	Automaattinen sammutus, ajastin
Asennustapa	Upotettava tai seinäasennus
Poistoaukon halkaisija	150 mm
Huolto	Rasvasuodattimet pestävissä astianpesukoneessa
Turvallisuus	Automaattinen sammutus ylikuumenemisen varalta
Varaosat	Saatavana Boschin huoltopalvelun kautta
Korjattavuus	Korjattavuusindeksi: 8,3/10

Usein kysytyt kysymykset - DWK096652 BOSCH

Miten Boschin liesituuletin DWK096652 asennetaan?

Asennuksen saa suorittaa vain pätevä ammattilainen. Varmista, että turvaetäisyydet liesiin noudatetaan (vähintään 65 cm sähköliesi, 75 cm kaasuliesi). Noudata mukana toimitetun käyttöohjeen ohjeita.

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet voidaan pestä astianpesukoneessa tai käsin lämpimällä vedellä ja pesuaineella. Anna niiden kuivua täysin ennen takaisin asettamista. Puhdista ne 2 kuukauden välein normaalissa käytössä.

Pitääkö hiilisuodatin vaihtaa?

Jos liesituuletin toimii kiertoilmatilassa, tarvitaan aktiivihiilisuodatin. Se on vaihdettava noin 6 kuukauden välein tai käytön mukaan. Malli DWK096652 käyttää Boschin varaosasuodatinta DHZ1100.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista ensin sähkönsyöttö (sulake tai katkaisija). Varmista, että pistoke toimii. Jos ongelma jatkuu, ota yhteys Boschin huoltopalveluun.

Miten ajastin asetetaan?

Paina ajastinpainiketta (usein kellokuvake) ja valitse haluamasi aika (yleensä 10, 15 tai 20 minuuttia). Liesituuletin sammuu automaattisesti ajastimen lopussa.

Mikä on tämän liesituulettimen ääniteho?

Maksimi äänitaso on noin 65 dB(A) tehostusnopeudella. Nopeudella 1 melu on noin 55 dB(A).

Voinko käyttää liesituuletinta ilman poistoputkea?

Kyllä, liesituuletin voi toimia kiertoilmatilassa. Tällöin on asennettava aktiivihiilisuodatin (ei mukana) ja kiertoilmasarja (valinnainen) ilman ohjaamiseksi takaisin huoneeseen.

Miten LED-valaistus vaihdetaan?

LED-lamput ovat integroituja, ja ne on vaihdettava ammattilaisen toimesta. Jos valaistus ei toimi, ota yhteys huoltopalveluun.

Mistä löydän varaosia mallille DWK096652?

Varaosat ovat saatavilla Boschin huoltopalvelusta tai heidän verkkosivuiltaan. Käytä mallin tarkkaa viitettä osien tunnistamiseen.

Mikä on tämän Bosch liesituulettimen takuu?

Lakisääteinen takuu on 2 vuotta. Bosch voi tarjota takuun pidennystä tietyin ehdoin. Säilytä ostokuittisi.

KÄYTTÖOHJE DWK096652 BOSCH

Käyttötavat

Poistoilmaversio:

Poistoilmatuuletin poistaa keittiön höyryt johtaen ne rasvasuodattimen kautta ilmakehään. Rasvasuodatin imee kiinteät hiukkaset keittiön höyryistä. Keittiö säilyy raikkaana, melkein rasvattomana ja hajuttomana.

Kiertoilmaversio:

Tätä käyttötapaa varten tulee asentaa aktiivihiilisuodatin (katso Suodattimet ja huolto).

Täydellinen asennussarja ja varasuodattimia voidaan hankkia erikoisliikkeistä.

Vastaavat lisävarusteiden numerokoodit löytyvät näiden käyttöohjeiden lopusta.

Liesituulettimen puhallin poistaa keittiöstä höyryt, jotka puhdistetaan rasva- ja aktiivihiilisuodattimella ja sen jälkeen ne johdetaan takaisin keittiöön. Rasvasuodatin imee kiinteät hiukkaset keittiön höyryistä. Aktiivihiilisuodatin sitoo itseensä haisevat aineet.

Mikäli aktiivihiilisuodatinta ei asenneta, ei ole mahdollista poistaa ruuanlaiton käryjä keittiön höyryistä.

Ennen ensimmäistä käyttökertaa

Tärkeitä huomautuksia:

Nämä käyttöohjeet kuvaavat tämän laitteen useita eri versioita. Vastaavasti on mahdollista, että löydät sellaisen yksittäisen ominaisuuden kuvauksen, joka ei sovellu käyttämääsi laitteeseen.

Tämä liesituuletin on kaikkien turvallisuusvaatimusten mukainen. Korjaukset tulee antaa tehtäväksi ainoastaan ammattitaitoisille teknikolle. Sopimattomat korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

Lue nämä käyttöohjeet huolellisesti ennen kuin käytät laitetta ensimmäisen kerran. Niissä on tärkeitä tietoja, jotka koskevat sinun turvallisuuttasi kuten myös laitteen käyttöä ja huoltoa.

Säilytä nämä käyttö- ja asennusohjeet tulevaa omistajaa varten.

⚠️ Hävitä pakkausmateriaalit asianmukaisesti (katso Asennusohjeet).

⚠ Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä, ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

⚠ Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta ainoastaan valvonnan alaisena tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä.

On valvottava, että lapset eivät leiki laitteella.

⚠️ Älä koskaan käytä laitetta, jos sen verkkoa ei ole asennettu oikealla tavalla!

⚠ Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

⚠️ Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti

kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

⚠ Tuulettimen alla liekittäminen on ehdottomasti kielletty.

⚠️ Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

⚠️ Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

⚠ Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja).

⚠ Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

⚠️ Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara.

Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

Toimintaohjeet

Tehokkain höyrynpoistotapa ruokaa valmistettaessa on seuraava:

Käynnistä liesituuletin heti, kun aloitat ruuanlaiton. Sammuta liesituuletin muutama minuutti ruuanlaiton lopettamisen jälkeen.

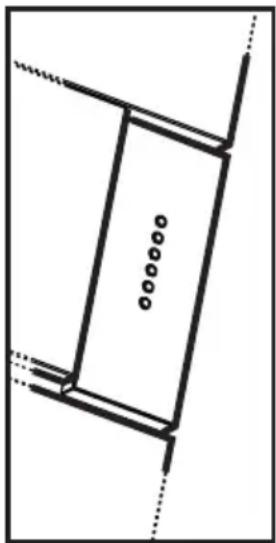

ON/OFF-valonäppäin: valot syttyvät ja sammuvat painamalla näppäintä.

Imun OFF-näppäin / imunopeuden (tehon) 1 ON-näppäin:

Paina kerran, kun haluat sammuttaa valitun imunopeuden (tehon) tai jos haluat valita imunopeuden (tehon) 1 (jos mitään imunopeutta (tehoa) ei ole valittu). Paina uudestaan, pidä alaspainettuna ja aktivoi toiminta-aika 20 minuuttiin (vilkkuva näppäin), minkä jälkeen tuuletin sammuu.

Imunopeuden (tehon) 2

valintanäppäin: paina kerran ja valitse imunopeus (teho), paina vielä kerran, pidä alaspainettuna ja aktivoi toiminta-aika 15 minuuttiin (vilkkuva näppäin), minkä jälkeen tuuletin sammuu.

Imunopeuden (tehon) 3

valintanäppäin: paina kerran ja valitse imunopeus (teho), paina vielä kerran, pidä alaspainettuna ja aktivoi toiminta-aika 10 minuuttiin (vilkkuva näppäin), minkä jälkeen tuuletin sammuu.

Intensiivisen imunopeuden (tehon)

valintanäppäin (ajastettu): paina kerran ja valitse imunopeus (teho), toiminta-aika on 5 minuuttia (vilkkuva näppäin), minkä jälkeen imu lakkaa toimimasta ja palaa aiemmin valitulle imunopeudelle (teholle).

Huom: Tätä toimintoa voidaan kontrolloida

siten, että tuuletin sammuu joka tapauksessa toimittuaan 5 minuuttia (myös siinä tapauksessa, jos aiemmin oli valittu toinen imunopeus (teho). Painettuasi tätä varten näppäintä, paina uudestaan ja pidä alaspainettuna. Näppäin alkaa vilkkua ja ilmoittaa, että haluttu toiminto on säädetty.

Suodattimien kyllästyksen

resetointinäppäin: kun näppäimessä palaa valo, tuuletin ilmoittaa käyttäjälle suodatinten huollon tarpeesta.

Vilkkuva punainen valo: huolla

rasvasuodatin ja paina sen jälkeen näppäintä yli 3 sekuntia, minkä jälkeen näppäimen valo sammu.

Punainen valo: huolla hiilisuodatin ja paina sen jälkeen näppäintä yli 3 sekuntia, näppäin sammu.

Huomio: tuuletin on varustettu ainoastaan rasvasuodattimen merkkivalolla.

Hiilisuodattimen merkkivalon

käyttöönotto: säädä tuuletin OFF asentoon.

Paina näppäintä yli 3 sekuntia (näppäimeen syttyy punainen valo merkiksi siitä että säätö on tehty).

Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Paneelin huolto

Purkaminen

Vedä lujasti ulos (ALAPUOLELTA) ja kierrä ylöspäin.

Ruuvaa auki kolikon avulla kiinnitysnupit, joilla paneeli on kiinnitetty tuulettimeen ja irrota paneeli ylemmistä kiinnityskohdista.

Paneeli puhdistetaan yhtä usein kuin rasvasuodatin, käsinpesulla ja miedolla puhdistusaineella.

Älä pese paneelia astianpesukoneessa. Valuta sisäpuolelle jäänyt vesi ulos paneelin takaosan kulmien lähellä olevien poistoaukkojen kautta.

ÄLÄ KÄYTÄ ALKOHOLIA!

Asennus:

Toimi päinvastaisessa järjestyksessä kuin laitetta purkaessasi.

Kiristä kiinnityssalvat huolellisesti kiinni kolikon avulla.

Huomio! Tarkista aina että paneeli on kiinnitetty oikein paikoilleen.

Rasvasuodattimet:

Metallisia suodattimia käytetään rasvaisten hiukkasten pyydystämiseen höyryistä, jotka syntyvät ruuanlaiton aikana.

Suodatinverkot on valmistettu palamattomasta metallista.

Varoitus:

Suodattimen tullessa yhä rasvaisemmaksi tämä aiheuttaa ei ainoastaan sen syttymisvaaran lisääntymistä vaan myös liesituulettimen tehon heikkenemistä.

Tärkeää:

Puhdistamalla metalliset rasvasuodattimet asianmukaisin väliajoin, voidaan vähentää niiden syttymisherkkyyttä lämmönmuodostuksen seurauksena, jota tapahtuu esimerkiksi uppopaistettaessa tai paahdettaessa.

Metallisten rasvasuodattimien puhdistus:

□Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä).

□Suodattimet voidaan puhdistaa astianpesukoneessa. Tällöin ne voivat hieman haalistua.

□Suodatin tulee sijoittaa vapaasti ja sitä EI tule kiilata paikoilleen astianpesukoneessa.

Tärkeää: Erittäin rasvaisia metallisia suodattimia ei tule pestä yhdessä muiden astioiden ym. kanssa.

□Puhdistettaessa suodattimet käsin liota niitä ensin kuumassa saippuavedessä. Sitten harjaa suodattimet puhtaaksi, huuhtele ne huolellisesti ja anna veden valua pois.

Suodattimet ja huolto

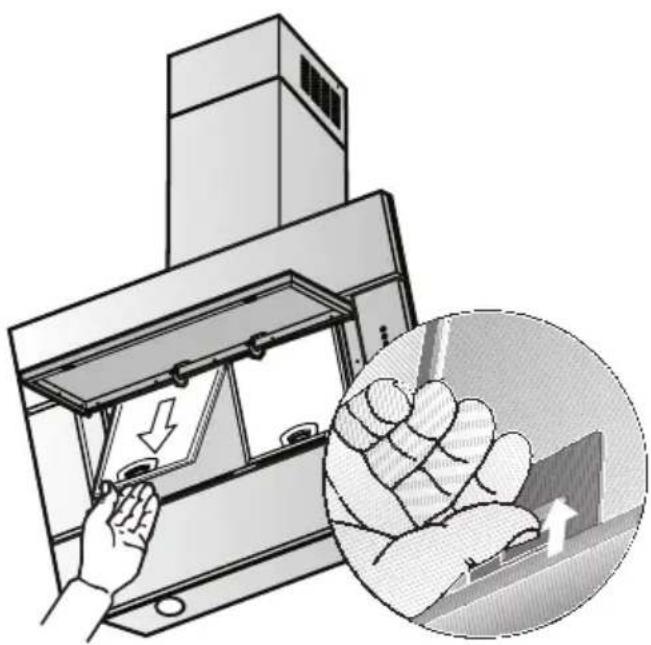

Metallisten rasvasuodattimien irrottaminen ja asennus

1. Irrota paneelit kokonaan (katso edellinen kappale).
2. Paina rasvasuodattimien hakaa sisäänpäin ja käännä suodattimet alas.

⚠ Irrota rasvasuodatin varoen ettei se putoa lattialle.

1. Puhdista suodattimet.
2. Laita puhtaat suodattimet takaisin liesituulettimeen.
3. Asenna paneelit takaisin paikalleen.

Aktiivihilisuodatin:

Hajujen poistamiseksi kiertoilmaversiossa.

Varoitus:

Suodattimen rasvaantuessa tulipalovaara lisääntyy ja liesituulettimen toiminta voi heikentyä.

1. Irrota paneelit kokonaan (katso edellinen kappale).
2. Poista metallisuodattimet (katso "Metallisten rasvasuodattimien irrottaminen ja asennus").

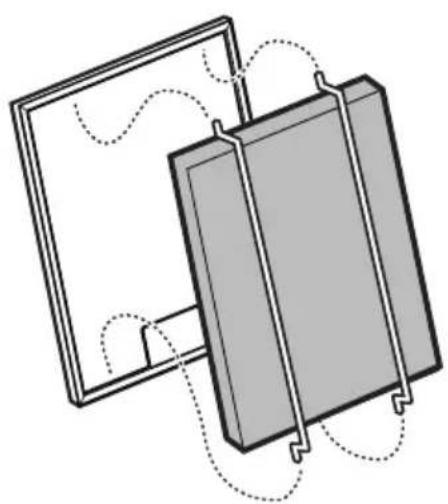

⚠ Irrota rasvasuodatin varoen, ettei se putoa lattialle. 3. Asenna hiilisuodatin rasvasuodattimen taakse ja kiinnitä se kahdella puikolla. Huomio! Puikot löytyvät hiilisuodatinpakkauksesta, eivät tuulettimesta. 4. Laita rasvasuodattimet takaisin paikalleen (katso metallisten rasvasuodattimien irrottaminen ja asennus). 5. Asenna paneelit takaisin paikalleen.

Suodattimen irrottaminen:

Suodattimet irrotetaan käänteisessä järjestyksessä.

Hiilisuodattimen huolto:

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä - jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65 °C:n lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100 °C:n uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Aktiivihiilisuodattimia on saatavilla erikoisliikkeissä (katso Valinnaiset lisävarusteet).

Käytä ainoastaan alkuperäisiä suodattimia. Näin taataan laitteen moitteeton toiminta.

Käytettyjen aktiivihiilisuodattimien hävittäminen:

Aktiivihiilisuodattimissa EI ole mitään vaarallisia aineita. Siten ne voidaan hävittää kotitalousjätteen mukana.

Puhdistus ja hoito

Katkaise liesituulettimen sähkönsyöttö irrottamalla pistoke tai kytkemällä virta pois päältä sähköpääkeskuksesta.

Samalla kun puhdistat rasvasuodattimet, puhdista myös kaikki kotelon saavutettavissa olevat osat. Tämä vähentää huomattavasti tulipalovaaraa ja takaa liesituulettimen parhaan mahdollisen toimintatuloksen.

Käytä kuumaa pesuaineliuosta tai mietoa ikkunanpuhdistusainetta liesituulettimen kuvun puhdistamiseen.

Älä raaputa kuivunutta likaa vaan irrota se kostean liinan avulla.

Älä käytä hankaavia pesuaineita tai sieniä, jotka voivat aiheuttaa naarmuja.

Huomaa: Älä käytä alkoholia (spriitä) muovisiin osiin, koska niiden pinta voi muuttua himmeäksi.

Varoitus: Varmista, että keittiö on riittävästi tuuletettu. Vältä avotulen käyttöä!

Puhdista liukukytkin ainoastaan pehmeällä kostealla liinalla (mieto pesuaineliuos).

Älä käytä ruostumattomalle teräkselle tarkoitettua kiillotusainetta liukukytkimeen.

Ruostumatonta terästä olevat pinnat:

Käytä mietoa hankaamatonta puhdistusainetta, joka sopii ruostumattomalle teräkselle.

Puhdista pinta aina samansuuntaisesti kuin se on hiottu ja kiillotettu.

Älä käytä mitään seuraavista keinoista ruostumattomien teräspintojen puhdistukseen: hankaavia pesusieniä tai puhdistusaineita, jotka sisältävät hiekkaa, soodaa, happoa tai kloridia!

Alumiini- ja muovipinnat:

Käytä pehmeää, nukkaamatonta ikkunaliinaa tai mikrokuitukangasta.

□Älä käytä kuivaa liinaa.

Käytä mietoa ikkunanpesuainetta. Älä käytä voimakkaita, happamia tai lipeäisiä pesuaineita.

□Älä käytä hankaavia aineita.

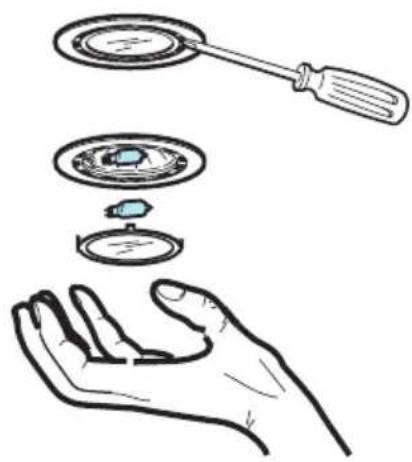

Lamppujen vaihto

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

1. Sammuta tuuletin ja irrota sähköpistoke tai katkaise virta sähköpääkeskuksesta.
2. Irrota lampun suojus käyttäen tasapäistä ruuvimeisseliä vipuna.

1. Vaihda lamppu (käytä ainoastaan halogeenilamppuja, enintään 20 Watt - G4).
2. Kiinnitä lampun suojus takaisin.
3. Työnnä laitteen pistoke pistorasiaan tai kytke virta päälle sähköpääkeskuksesta.

Ongelmatilanteessa

Jos sinulla on kysyttävää tai vian tapauksessa, ota yhteyttä asiakaspalveluun. (Katso asiakaspalvelun edustajaluettelo). Soittaessasi anna seuraavat tiedot:

E-Nr. FD

Kirjoita asianmukaiset numerot yllä olevaan ruudukkoon.

E-Nr. (tuotekoodi) ja FD (valmistuspäivä) löytyvät arvokilvessä, joka tulee näkyviin liesituulettimen sisältä sen jälkeen, kun suodattimen kehys on poistettu.
