Marca	Bosch
Modelo	DWK096652
Tipo de producto	Campana decorativa de cocina
Ancho	90 cm
Profundidad	50 cm
Altura (mín - máx)	62 - 112 cm
Peso neto	14,5 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia total	265 W
Clase energética	A+
Caudal de aire (máx)	720 m³/h
Nivel sonoro (máx)	65 dB(A)
Modo de evacuación	Recirculación o evacuación exterior
Filtros	Filtro de grasa metálico lavable (x2)
Iluminación	LED, 2 x 3 W
Controles	3 velocidades + intensivo
Función especial	Apagado automático, temporizador
Tipo de montaje	Empotrable o mural
Diámetro de salida	150 mm
Mantenimiento	Filtros de grasa lavables en lavavajillas
Seguridad	Apagado automático en caso de sobrecalentamiento
Piezas de repuesto	Disponibles a través del servicio postventa de Bosch
Reparabilidad	Índice de reparabilidad : 8,3/10

Preguntas frecuentes - DWK096652 BOSCH

¿Cómo instalar la campana Bosch DWK096652?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de respetar las distancias de seguridad respecto a la cocina (mínimo 65 cm para cocina eléctrica, 75 cm para gas). Siga las instrucciones proporcionadas en el manual.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos se pueden lavar en el lavavajillas o a mano con agua caliente y detergente. Déjelos secar completamente antes de volver a colocarlos. Límpielos cada 2 meses en uso normal.

¿Es necesario reemplazar el filtro de carbón?

Si su campana funciona en modo recirculación, se necesita un filtro de carbón activo. Debe reemplazarse aproximadamente cada 6 meses o según el uso. El modelo DWK096652 acepta el filtro de repuesto Bosch DHZ1100.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica (fusible o disyuntor). Asegúrese de que el enchufe funcione. Si el problema persiste, contacte al servicio postventa de Bosch.

¿Cómo ajustar el temporizador?

Presione la tecla de temporizador (a menudo un ícono de reloj) y seleccione la duración deseada (generalmente 10, 15 o 20 minutos). La campana se apagará automáticamente al final de la cuenta regresiva.

¿Cuál es la potencia sonora de esta campana?

El nivel sonoro máximo es de aproximadamente 65 dB(A) en velocidad intensiva. En velocidad 1, el ruido es de aproximadamente 55 dB(A).

¿Puedo usar la campana sin conducto de evacuación?

Sí, la campana puede funcionar en modo recirculación. Debe entonces instalar un filtro de carbón activo (no incluido) y un kit de recirculación (opcional) para redirigir el aire hacia la habitación.

¿Cómo reemplazar la iluminación LED?

Las bombillas LED están integradas y deben ser reemplazadas por un profesional. Si la iluminación ya no funciona, contacte al servicio postventa.

¿Dónde encontrar piezas de repuesto para el modelo DWK096652?

Las piezas de repuesto están disponibles a través del servicio postventa de Bosch o en su sitio web. Utilice la referencia exacta del modelo para identificar las piezas.

¿Cuál es la garantía de esta campana Bosch?

La garantía legal es de 2 años. Bosch puede ofrecer una extensión de garantía bajo condiciones. Conserve su factura de compra.

MANUAL DE USUARIO DWK096652 BOSCH

Descripción del aparato

Modalidad de uso

Evacuación del aire hacia el exterior:

El motor de la campana aspira los vapores producidos por la cocción, los cuales atraviesan un filtro antigrasa antes de ser evacuados hacia el exterior. Este filtro absorbe las partículas grasas en suspensión en los vapores de cocción. Las partículas grasas no se depositan más en la cocina, los olores de cocción desaparecen.

Aire reciclado:

La campana debe, en este caso, estar dotada de un filtro de carbón activo (ver el filtro y su mantenimiento).

El kit completo de montaje y los filtros de repuesto, los puede comprar en una tienda especializada.

Los números de referencia de las piezas correspondientes se encuentran al final del manual de uso.

El motor de la campana aspira los vapores que atraviesan el filtro antigrasa y el filtro de carbón activo antes de devolverlos a la cocina.

El filtro antigrasa absorbe las partículas grasas de los vapores de cocción.

El filtro de carbón retiene las sustancias olorosas.

Es imposible retener los olores presentes en los vapores de cocción si el filtro de carbón activo no está presente.

Antes del primer uso

Advertencias importantes

El presente manual de uso es válido para las diferentes versiones del aparato y puede contener descripciones de accesorios no presentes en su aparato.

Esta campana de aspiración cumple con las disposiciones de seguridad vigentes. Las reparaciones tienen que ser efectuadas solamente por un especialista.

Reparaciones llevadas a cabo por personas no calificadas aumentan considerablemente los riesgos para el usuario.

Leer con atención el presente manual de uso antes de utilizar el aparato por primera vez. Contiene información importante no sólo para su seguridad, sino también para el uso y el mantenimiento del aparato.

Conservar el presente manual de instalación y uso para un futuro propietario del aparato.

⚠️ Descargar los materiales de embalaje en conformidad con las leyes vigentes (ver manual de instalación).

⚠️ Esta campana de aspiración está destinada sólo para uso doméstico.

⚠️ Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.

El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocimientos, a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsable para vuestra seguridad.

⚠ Los niños deben ser controlados para evitar que jueguen con el aparato.

⚠ Nunca utilizar la campana sin la parrilla correctamente montada!

⚠️ La campana no debe utilizarse nunca como plano de apoyo, solo si es

expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evítelo en cada caso.

⚠ Las frituras deben cocinarse bajo control para evitar que el aceite recalentado prenda fuego.

En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de humo, aténgase estrictamente a las reglas de las autoridades locales.

⚠️ La campana se debe limpiar siempre interna y externamente (COMO MÍNIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual).

⚠ No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

⚠️ No utilice ni deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidad por daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Uso de la campana

El modo más eficaz para eliminar los olores de cocción es:

□ Encender la campana al principio de la cocción. □ Apagar la campana solamente algunos minutos después de finalizar la cocción.

Botón ON/OFF Luces: pulsar para encender y apagar las luces.

Botón OFF aspiración / ON

velocidad (potencia) de aspiración 1:

Pulsar 1 vez este botón para apagar la velocidad (potencia) de aspiración escogida o (si no se selecciona ninguna velocidad (potencia) de aspiración) para escoger la velocidad (potencia) de aspiración 1. Pulsar otra vez y mantener pulsado para activar el tiempo de funcionamiento a 20 minutos (botón intermitente); después, la campana se apagará.

Botón de selección de velocidad

(potencia) de aspiración 2: pulsar 1 vez para escoger la velocidad (potencia) de aspiración, pulsar todavía y tener pulsado para activar el tiempo de funcionamiento a 15 minutos (botón intermitente) después la campana se apagará.

Botón de selección velocidad

(potencia) de aspiración 3: pulsar 1 vez para escoger la velocidad (potencia) de aspiración, pulsar de nuevo y tener pulsado para activar el tiempo de funcionamiento a 10 minutos (botón intermitente) después la campana se apagará.

Botón de selección velocidad

(potencia) de aspiración Intensiva (temporizada): pulsar para escoger la velocidad (potencia) de aspiración, el tiempo de funcionamiento es de 5 minutos (botón intermitente) después la aspiración se apaga

o regresa a la velocidad (potencia) de aspiración anteriormente escogida

Nota: Es posible controlar esta función así que la campana se apague en cualquier caso después de 5 minutos de funcionamiento (aunque anteriormente había sido escogida otra velocidad (potencia)

de aspiración), a este fin, después de pulsar el botón, pulsar todavía y tener pulsado, el botón comenzará a relampaguear para señalar que la función deseada ha sido establecida.

Botón reiniciación saturación

filtros: la campana a través la señal luminosa de este botón advierte el usuario cuando es necesario llevar a cabo el mantenimiento de los filtros.

Botón iluminado en rojo intermitente:

llevar a cabo el mantenimiento del filtro de grasas, después pulsar el botón por más de 3 segundos, el botón se apagará.

Botón iluminado en rojo: llevar a cabo el mantenimiento del filtro al carbón, después pulsar el botón por más de 3 segundos, el botón se apagará.

Atención: la campana es predispuesta sólo para la señal del filtro grasas.

Para habilitar la señal del filtro al carbón: ajustar la campana en OFF, pulsar el botón

por más de 3 segundos (el botón se enciende y es de color rojo para señalar el te llevado a cabo).

Para inhabilitar la señal del filtro al carbón repetir nuevamente esta operación.

Filtro y mantenimiento

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

Mantención del panel

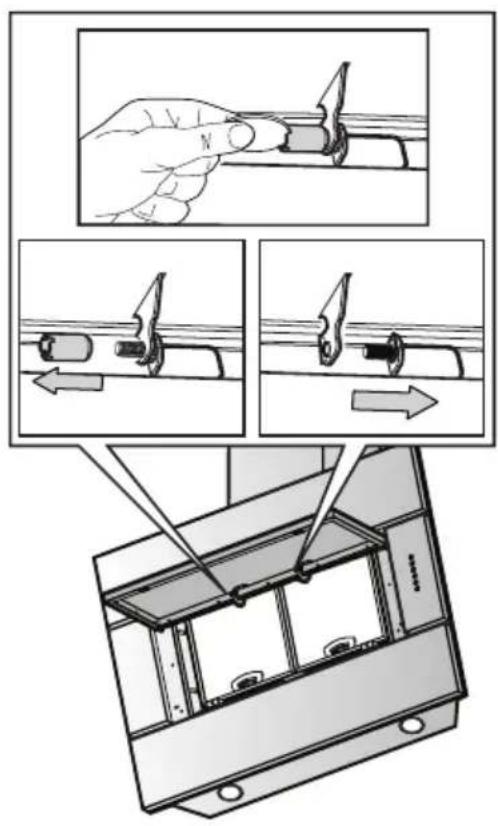

Cómo desmontarlo:

extraer con decisión (LADO INFERIOR) y girar hacia arriba.

Destornillar los pomos que fijan el panel a la campana extractora, utilizando una moneda, y desengancharlo de los puntos de fijación superiores.

El panel debe ser limpiado con la misma frecuencia del filtro antigrasas, lavar a mano con detergentes no abrasivos.

No lavar en el lavavajillas. Utilizar los desagües colocados en proximidad de los ángulos en la parte posterior, para hacer salir el agua que había quedado en el interior.

NO UTILIZAR ALCOHOL!!!

Montaje:

avanzar en sentido contrario al desmontaje. Atornille con decisión los trinquetes de fijación utilizando una moneda.

¡Atención! Verificar siempre que el panel fue fijado en su lugar.

Filtros antigrasa:

Se pueden usar varios tipos de filtros para retener las partículas grasas en suspensión en los vapores de cocción.

Esta rejilla está hecha de metal incombustible.

Atención:

A medida que el filtro se satura con grasa, aumenta el riesgo de incendio y la eficiencia de la campana puede verse afectada.

Importante:

Para evitar los riesgos de incendio, limpiar regularmente los filtros metálicos antigrasa. Este riesgo existe debido a la acumulación de calor cuando se fríe o se asa la comida.

Limpieza de los filtros metálicos antigrasa:

□ Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).

□ Estos filtros pueden lavarse en lavavajillas. Con el lavado pueden cambiar ligeramente de color.

El filtro tiene que estar libre de moverse en el lavavajillas. No tiene que quedar bloqueado.

Importante: Los filtros metálicos saturados de grasa no deben lavarse junto con los platos.

□ En caso de lavado a mano, dejar los filtros por algunas horas en agua muy caliente con detergente. Luego, frotar los filtros, aclarar bien y dejarlos secar.

Filtro y mantenimiento

Desmontar y montar los filtros metálicos antigrasa:

1. Quite completamente los paneles (vea el parágrafo anterior)
2. Empujar la manija en el sentido indicado por la flecha contra el filtro antigrasa y sacar los filtros.

⚠️ Quitar el filtro antigrasa, prestando atención en no hacerlo caer.

1. Limpiar los filtros antigrasa.
2. Una vez limpios, colocar de nuevo los filtros antigrasa en su lugar.
3. Montar de nuevo los paneles.

Filtro de carbón activo:

Este filtro retiene las sustancias olorosas cuando la campana funciona en la modalidad de recirculación del aire.

Atención:

Hay partículas grasas y por lo tanto existe el riesgo de incendio.

Además, la saturación del filtro impide a la campana funcionar en modo óptimo.

1. Quite completamente los paneles (vea el parágrafo anterior).
2. Sacar primero los filtros antigrasa, ver la sección "Desmontar y montar los filtros metálicos antigrasa".

⚠️ Quitar el filtro antigrasa, prestando atención en no hacerlo caer.

1. Instale el filtro al carbón en el reverso del filtro de grasas y fije con dos varillas. ¡Atención! Las varillas están incluidas en la confección del filtro al carbón y no en la campana.
2. Montar los filtros antigrasa en su sitio, ver sección "Sacar y reponer los filtros antigrasa metálicos".
3. Monte de nuevo los paneles.

Desmontaje de los filtros:

Los filtros deben quitarse realizando la secuencia inversa.

Mantenimiento de los filtros al carbón:

El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

□Los filtros de carbón activo están en venta en las tiendas especializadas (ver accesorios opcionales). □ Utilizar solamente filtros originales. De este modo se garantiza un funcionamiento perfecto.

Eliminación de los filtros de carbón activo usados:

□Los filtros de carbón activo no contienen sustancias nocivas. Se pueden tirar por ejemplo en el basurero.

Limpieza y mantenimiento

Antes de cada limpieza o mantenimiento, desconectar la campana de la red eléctrica quitando el enchufe de la toma de corriente o quitando la alimentación del cuadro eléctrico.

☐Durante la limpieza de los filtros antigrasa, eliminar la grasa que se encuentra sobre toda la superficie accesible de la campana. Esto limitará los riesgos de incendio y garantizará un correcto funcionamiento de la campana. Para la limpieza utilizar agua caliente con detergente neutro o líquido no agresivo para lavar los vidrios. □No raspar la suciedad que está seca, quitarla con un paño húmedo. □No utilizar productos para la limpieza o esponjas abrasivas que puedan marcar o rayar. ☐Nota: Nunca limpiar la superficie de plástico con alcohol (90°) para evitar la aparición de manchas opacas. Precaución: Airear bien la cocina; nunca usar llama libre.

Se aconseja limpiar el interruptor de cursor solamente con un paño húmedo, con agua y un poco de detergente neutro.

Nunca usar detergentes para la limpieza de la superficie de acero sobre el interruptor de cursor.

Superficie de acero inoxidable:

□Utilizar detergentes para superficies de acero inoxidable. □Frotar siempre el acero en la dirección del lustre.

⚠️ Nunca usar esponjas abrasivas u otros detergentes a base de arena, soda cáustica, ácido o cloro sobre la superficie de acero inoxidable.

□Utilizar un paño húmedo, tipo el usado para la limpieza de los vidrios o un paño de micro fibra. □Nunca usar paños secos. □Utilizar un detergente para vidrios no agresivo. □No usar detergentes agresivos, ácidos o cáusticos. □No utilizar productos abrasivos.

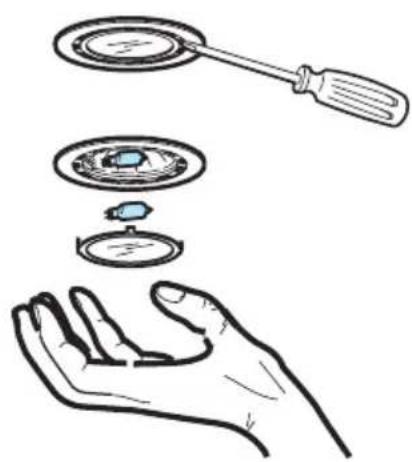

Cambiar las bombillas

¡Atención! Antes de tocar las lámparas asegúrese de que estén frías.

1. Antes de cada limpieza o mantenimiento, desconectar la campana de la red eléctrica quitando el enchufe de la toma de corriente o desconectando la alimentación del cuadro eléctrico.
2. Quitar la tapa de las lámparas usando un destornillador como palanca.

1. Cambiar la bombilla dañada (lámparas halógenas máx. 20 vatios, G4).
2. Poner de nuevo la tapa de la luz en su lugar.
3. Para conectar de nuevo la campana, insertar el enchufe en la toma de corriente o conectar la corriente al cuadro eléctrico.

Problemas de funcionamiento

Para eventuales preguntas o en caso de problemas relacionados con el funcionamiento, llamar al servicio de asistencia. (Ver la lista de los centros de asistencia). Durante la llamada, indicar los siguientes números:

N° E FD

Señalar aquí los números correspondientes de su campana en el cuadro de aquí arriba. El número E (n° de producto) y FD (fecha de producción) se encuentran dentro del aparato, en la placa de datos que puede verse una vez sacada la rejilla.

Limpieza de los filtros metálicos antigrasa:

Filtro de carbón activado:

Problemas de funcionamiento

Modalidad de aire reciclado, completo de instalación
