Marca	Bosch
Modelo	DWK096652
Tipo de produto	Coifa de cozinha decorativa
Largura	90 cm
Profundidade	50 cm
Altura (mín - máx)	62 - 112 cm
Peso líquido	14,5 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência total	265 W
Classe energética	A+
Débito de ar (máx)	720 m³/h
Nível sonoro (máx)	65 dB(A)
Modo de evacuação	Reciclável ou evacuação externa
Filtros	Filtro de gordura metálico lavável (x2)
Iluminação	LED, 2 x 3 W
Comandos	3 velocidades + intensivo
Função especial	Desligamento automático, timer
Tipo de montagem	Embutível ou mural
Diâmetro de saída	150 mm
Manutenção	Filtros de gordura laváveis na máquina de lavar louça
Segurança	Desligamento automático em caso de superaquecimento
Peças de reposição	Disponíveis através do serviço pós-venda Bosch
Reparabilidade	Índice de reparabilidade: 8,3/10

Perguntas frequentes - DWK096652 BOSCH

Como instalar a coifa Bosch DWK096652?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de respeitar as distâncias de segurança em relação ao fogão (mínimo 65 cm para fogão elétrico, 75 cm para gás). Siga as instruções fornecidas no manual.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos podem ser lavados na máquina de lavar louça ou à mão com água quente e detergente. Deixe-os secar completamente antes de recolocá-los. Limpe-os a cada 2 meses em uso normal.

É necessário substituir o filtro de carvão?

Se sua coifa funciona em modo recirculação, um filtro de carvão ativo é necessário. Ele deve ser substituído aproximadamente a cada 6 meses ou conforme o uso. O modelo DWK096652 aceita o filtro de reposição Bosch DHZ1100.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica (fusível ou disjuntor). Certifique-se de que a tomada está funcionando. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

Como ajustar o timer?

Pressione a tecla de timer (geralmente um ícone de relógio) e selecione a duração desejada (normalmente 10, 15 ou 20 minutos). A coifa desligará automaticamente ao final da contagem regressiva.

Qual é o nível sonoro desta coifa?

O nível sonoro máximo é de aproximadamente 65 dB(A) na velocidade intensiva. Na velocidade 1, o ruído é de aproximadamente 55 dB(A).

Posso usar a coifa sem duto de evacuação?

Sim, a coifa pode funcionar em modo recirculação. Você deve então instalar um filtro de carvão ativo (não fornecido) e um kit de recirculação (opcional) para redirecionar o ar para o ambiente.

Como substituir a iluminação LED?

As lâmpadas LED são integradas e devem ser substituídas por um profissional. Se a iluminação não funcionar mais, entre em contato com o serviço pós-venda.

Onde encontrar peças de reposição para o modelo DWK096652?

As peças de reposição estão disponíveis no serviço pós-venda Bosch ou em seu site. Use a referência exata do modelo para identificar as peças.

Qual é a garantia desta coifa Bosch?

A garantia legal é de 2 anos. A Bosch pode oferecer uma extensão de garantia sob condições. Guarde sua nota fiscal de compra.

MANUAL DE UTILIZADOR DWK096652 BOSCH

Superfícies de alumínio ou plástico:

Descrição do aparelho

Modalidades de uso

Evacuação do ar para o exterior:

O motor da coifa aspira os vapores produzidos pelo cozimento, que atravessam um filtro anti-gorduras antes de serem evacuados para o exterior. Este filtro retém as partículas gordurosas em suspensão nos vapores de cozimento. As partículas gordurosas não se depositam mais no fogão e os odores de cozimento desaparecem.

Circulação de ar:

Neste caso, a coifa deve ser dotada de um filtro de carvão ativado (ver o filtro e a sua manutenção).

O kit completo de montagem e os filtros de reposição podem ser adquiridos junto ao revendedor especializado.

Os números de referência das peças correspondentes podem ser encontrados no fim do presente manual de uso.

O motor da coifa aspira os vapores que o filtro anti-gorduras e o filtro de carvão ativado purificaram e os devolve para a cozinha. O filtro anti-gorduras retém as partículas gordurosas em suspensão nos vapores de cozimento. O filtro de carvão ativado retém as substâncias que geram odor.

Aviso: É impossível reter os odores presentes nos vapores de cozimento se o filtro de carvão ativado não estiver presente.

Antes do uso

Advertências importantes:

O presente manual de uso vale para várias versões do aparelho e, portanto, pode conter descrições de acessórios não presentes no próprio aparelho.

Esta coifa de aspiração está em conformidade com as disposições de segurança vigentes.

As reparações somente devem ser efectuadas por um especialista.

Reparações executadas por pessoas não qualificadas aumentam consideravelmente os riscos para o usuário.

☐ Ler cuidadosamente o presente manual de uso antes de utilizar o aparelho pela primeira vez. O mesmo contém informações importantes não somente para a própria segurança, mas também para o uso e a manutenção do aparelho.

□Conservar o presente manual de instalação e de uso para um futuro proprietário do aparelho.

⚠️ Descarregar os materiais da embalagem em conformidade com as leis vigentes (ver manual de instalação).

⚠️ Esta coifa de aspiração somente se destina ao uso doméstico.

Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

⚠ Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como

plano de apoio excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

⚠ É severamente proibido cozinhar alimentos directamente na chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio.

⚠ Não utilizar ou deixar a coifa sem lâmpadas correctamente montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual.

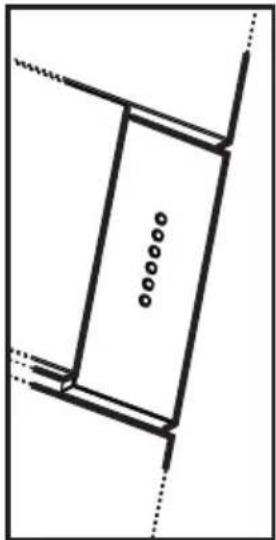

Uso da coifa de aspiração

⚠ A maneira mais eficaz para eliminar os vapores de cozimento é:

□Ligar a coifa no início do cozimento.

□Desligar a coifa somente alguns minutos após o fim do cozimento.

Tecla OFF aspiração / ON velocidade (potência) de aspiração 1: pressionar esta tecla 1 vez para desligar a velocidade (potência) de aspiração seleccionada ou (se nenhuma velocidade (potência) de aspiração estiver seleccionada) para seleccionar a velocidade (potência) de aspiração 1, pressionar novamente e manter pressionado para activar o tempo de funcionamento em 20 minutos (tecla lampejante) em seguida a coifa desliga.

Tecla de selecção velocidade (potência) de aspiração 2: pressionar 1 vez para seleccionar a velocidade (potência) de aspiração, pressionar novamente e manter pressionado para activar o tempo de funcionamento em 15 minutos (tecla lampejante) em seguida a coifa desliga.

Tecla de selecção velocidade (potência) de aspiração 3: pressionar 1 vez para seleccionar a velocidade (potência) de aspiração, pressionar novamente e manter pressionado para activar o tempo de funcionamento em 10 minutos (tecla lampejante) em seguida a coifa desliga.

Tecla de selecção velocidade (potência) de aspiração Intensiva (temporizada): pressionar para seleccionar a velocidade (potência) de aspiração, o tempo de funcionamento é de 5 minutos

(tecla lampejante) em seguida a aspiração desliga ou volta para a velocidade (potência) de aspiração anteriormente selecionada.

Nota: É possível controlar esta função de modo que a coifa se desligue, em qualquer caso, após os 5 minutos de funcionamento

(mesmo se anteriormente outra velocidade (potência) de aspiração estava selecionada). Para tanto, após ter pressionado a tecla, pressionar novamente e mantê-la pressionada; a tecla iniciará a lampejar indicando que a função desejada foi programada.

Tecla reset saturação filtros: a coifa, por meio da sinalização luminosa desta tecla, adverte o usuário quando é necessário executar a manutenção dos filtros.

Tecla iluminada na cor vermelha

lampejante: executar a manutenção do filtro gorduras; em seguida, pressionar a tecla por mais de 3 segundos, a tecla apaga.

Tecla iluminada na cor vermelha: executar a manutenção do filtro de carvão ativado; em seguida, pressionar a tecla por mais 3 segundos, a tecla apaga.

Atenção: a coifa é predisposta somente para a sinalização do filtro gorduras.

Para habilitar a sinalização do filtro de carvão ativado: posicionar a coifa em

OFF, pressionar a tecla por mais de 3 segundos (a tecla acende na cor vermelha para sinalizar a efetivação da programação).

Para desabilitar a sinalização do filtro de carvão ativado, repetir novamente esta operação.

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando a tomada ou desligando o interruptor geral da habitação.

Manutenção do painel

Desmontagem:

extrair firmemente (LADO INFERIOR) e girar para cima.

Desaparafuse os botões que fixam o painel ao exaustor, utilizando uma moeda, e retire-o dos pontos de fixação superior.

O painel deve ser limpo com a mesma frequência do filtro de gordura. Lave à mão com detergentes não abrasivos.

Não lave na máquina de lavar louça. Utilize as descargas posicionadas na proximidade dos cantos na parte traseira para que a água que ficou no interior saia.

NÃO UTILIZAR ÁLCOOL!

Montagem:

Proceder em sentido inverso à desmontagem.

Aparafuse firmemente os nós de fixação utilizando uma moeda.

Atenção! Verificar sempre que o painel esteja bem fixado em seu lugar.

Filtros anti-gordura:

Filtros de metal são utilizados para reter as partículas gordurosas em suspensão nos vapores de cozimento.

Esta treliça é feita em metal não inflamável.

Atenção:

Quanto maior a quantidade de partículas gordurosas, maior o risco de incêndio. Além disso, a saturação dos filtros impede a coifa de funcionar de maneira ótima.

Importante:

Para evitar os riscos de incêndio, limpar regularmente os filtros metálicos anti-gordura. Este risco é devido ao acúmulo de calor quando os alimentos são fritos ou assados.

Deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade). Estes filtros podem ser postos na máquina de lavar louça. Sua cor pode mudar ligeiramente com a lavagem. O filtro deve poder se mover na máquina de lavar louça. Não deve ficar bloqueado. Importante: Não colocar os filtros metálicos muito sujos de gordura junto com pratos na máquina de lavar louça. Em caso de lavagem à mão, deixar os filtros de molho por algumas horas em água muito quente e detergente. Em seguida, esfregar os filtros, enxaguar bem e deixar secar.

Filtro e manutenção

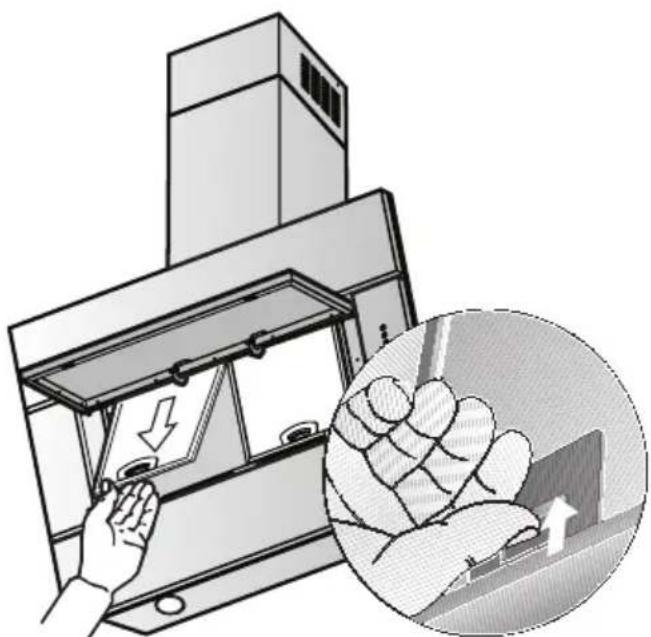

Tirar e recolocar os filtros metálicos antigorduras:

1. Remover completamente os painéis (veja parágrafo anterior).
2. Empurrar a alça no sentido indicado pela seta contra o filtro anti-gorduras e tirar os filtros.

⚠️ Efetue a remoção do filtro das gorduras prestando atenção de modo que este não caia.

1. Limpar os filtros anti-gorduras.
2. Uma vez limpos, recolocar os filtros antigorduras em seu lugar.
3. Monte novamente os painéis.

Este filtro retém as substâncias que apresentam odores quando a coifa funciona no modo recirculação de ar.

Atenção:

Quanto maior a quantidade de partículas gordurosas, maior o risco de incêndio.

Além disso, a saturação do filtro impede à coifa de funcionar de maneira ótima.

1. Remover completamente os painéis (veja parágrafo anterior).
2. Primeiramente tirar os filtros anti-gorduras (ver a secção "Tirar e recolocar os filtros metálicos anti-gorduras").

⚠️ Efectue a remoção do filtro das gorduras prestando atenção de modo que este não caía.

1. Instalar o filtro de carvão activado na parte traseira do filtro gorduras e fixar com dois pinos.

Atenção! Os pinos estão incluídos na embalagem do filtro de carvão activado e não na coifa.

1. Recolocar os filtros anti-gorduras em seu lugar (ver a secção "Tirar e guardar os filtros metálicos anti-gorduras").
2. Monte novamente os painéis.

A Remoção é feita de acordo com uma sequência cronológica inversa.

Manutenção do filtro a carvão

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Os filtros de carvão activado encontram-se a venda nas lojas especializadas (ver acessórios opcionais). □Utilizar somente filtros originais. Para garantir um funcionamento óptimo da própria coifa.

Eliminação de filtros de carvão ativado usados:

Os filtros de carvão ativado não contêm substâncias nocivas. Por exemplo, podem ser descartados no lixo comum.

Limpeza e cuidados:

Antes de qualquer limpeza ou manutenção, desconecte a coifa da rede elétrica, retirando a ficha da tomada ou desligando a alimentação no quadro elétrico.

Durante a limpeza dos filtros anti-gordura, remova a gordura de toda a superfície acessível da coifa. Isso limita os riscos de incêndio e garante o funcionamento correto da coifa. Para a limpeza, use água quente com detergente neutro ou líquido não agressivo para lavar vidros. Não raspe a sujeira seca. Deixe de molho com um pano úmido sobre a mancha. Não use produtos de limpeza ou esponjas abrasivas que possam causar danos. Nota: nunca limpe as superfícies de plástico com álcool (90°) para evitar o aparecimento de manchas opacas. Prudência: ventile bem a cozinha e nunca use chama viva.

Recomenda-se limpar o interruptor tipo cursor somente com um pano úmido e macio (com água e um pouco de detergente neutro).

Nunca use detergentes para limpeza de superfícies em aço no interruptor tipo cursor.

Superfícies em aço inoxidável:

Use detergentes para superfícies em aço inoxidável. Sempre esfregue o aço na direção do grão.

Nunca use esponjas abrasivas ou outros detergentes à base de areia, soda cáustica, ácido ou cloro nas superfícies em aço inoxidável.

Superfícies em alumínio ou plástico:

Use um pano úmido, como o usado para limpeza de vidros, ou um pano de microfibra. Nunca use panos secos. Use um detergente para vidros não agressivo. Não use detergentes agressivos à base de ácido ou soda cáustica. Não use produtos abrasivos.

Troca das lâmpadas

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estejam frias.

1. Antes de qualquer limpeza ou manutenção, desconecte a coifa da rede elétrica, retirando a ficha da tomada ou desligando a alimentação no quadro elétrico.
2. Tirar a tampa das lâmpadas utilizando uma chave de fenda para empurrá-la.

1. Trocar a lâmpada danificada (lâmpadas halógenas máx. 20 Watt, G4).
2. Recolocar a tampa das lâmpadas em seu lugar.
3. Para conectar novamente a coifa, inserir a ficha na tomada ou alimentar novamente o quadro elétrico.

Para eventuais perguntas ou em caso de problemas de funcionamento, chamar o serviço de assistência. (Ver lista dos centros de assistência). Durante a chamada, indicar os seguintes números:

N° E FD

Marcar os números correspondentes da própria coifa no quadro acima. O número de série (n°e) e a data da produção (FD) se encontram no interior do aparelho, na placa de sinalização acessível uma vez tirada a grelha.

Modalidade ar reciclado, completo de instalação.
