Marke	Bosch
Modell	DWK096652
Produktart	Dekorative Dunstabzugshaube
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	62 - 112 cm
Nettogewicht	14,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Gesamtleistung	265 W
Energieeffizienzklasse	A+
Luftstrom (max)	720 m³/h
Geräuschpegel (max)	65 dB(A)
Abluftbetrieb	Umluft oder Abluft nach außen
Filter	Waschbarer Metallfettfilter (x2)
Beleuchtung	LED, 2 x 3 W
Bedienelemente	3 Stufen + Intensivstufe
Sonderfunktion	Automatische Abschaltung, Timer
Montageart	Einbau- oder Wandmontage
Auslassdurchmesser	150 mm
Wartung	Fettfilter spülmaschinengeeignet
Sicherheit	Automatische Abschaltung bei Überhitzung
Ersatzteile	Erhältlich über den Bosch Kundendienst
Reparierbarkeit	Reparaturindex: 8,3/10

Häufig gestellte Fragen - DWK096652 BOSCH

Wie installiere ich die Dunstabzugshaube Bosch DWK096652?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Achten Sie auf die Sicherheitsabstände zum Herd (mindestens 65 cm bei Elektroherd, 75 cm bei Gas). Befolgen Sie die Anweisungen in der Bedienungsanleitung.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gewaschen werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie bei normalem Gebrauch alle 2 Monate.

Muss der Aktivkohlefilter ausgetauscht werden?

Wenn Ihre Dunstabzugshaube im Umluftbetrieb arbeitet, ist ein Aktivkohlefilter erforderlich. Er sollte etwa alle 6 Monate oder je nach Nutzung ausgetauscht werden. Das Modell DWK096652 akzeptiert den Ersatzfilter Bosch DHZ1100.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Sicherung oder Schutzschalter). Stellen Sie sicher, dass die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch Kundendienst.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste (oft ein Uhrsymbol) und wählen Sie die gewünschte Dauer (normalerweise 10, 15 oder 20 Minuten). Die Dunstabzugshaube schaltet sich nach Ablauf des Countdowns automatisch aus.

Wie laut ist diese Dunstabzugshaube?

Der maximale Geräuschpegel beträgt etwa 65 dB(A) auf der Intensivstufe. Auf Stufe 1 liegt der Geräuschpegel bei etwa 55 dB(A).

Kann ich die Dunstabzugshaube ohne Abluftschlauch verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb arbeiten. Sie müssen dann einen Aktivkohlefilter (nicht im Lieferumfang enthalten) und ein Umluftset (optional) installieren, um die Luft wieder in den Raum zu leiten.

Wie tausche ich die LED-Beleuchtung aus?

Die LED-Leuchtmittel sind integriert und müssen von einem Fachmann ausgetauscht werden. Wenn die Beleuchtung nicht mehr funktioniert, wenden Sie sich an den Kundendienst.

Wo finde ich Ersatzteile für das Modell DWK096652?

Ersatzteile sind beim Bosch Kundendienst oder auf deren Website erhältlich. Verwenden Sie die genaue Modellnummer, um die Teile zu identifizieren.

Wie lange ist die Garantie für diese Bosch Dunstabzugshaube?

Die gesetzliche Garantie beträgt 2 Jahre. Bosch bietet unter Umständen eine Garantieverlängerung an. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG DWK096652 BOSCH

Gebrauchsanleitung

Betriebsanleitung

Bedienungsanleitung

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

Der Aktivkohlefilter bindet die Geruchsstoffe.

Warnung: Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Vor dem ersten Benutzen

Wichtige Hinweise:

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

⚠ Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

⚠️ Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

⚠️ Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

⚠️ Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

⚠️ Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

⚠️ Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10⁻⁵ bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

⚠ In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

⚠ Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

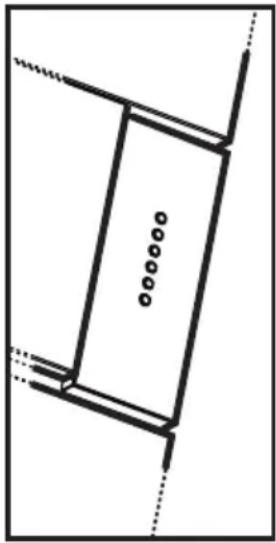

Bedienen der Dunstabzugshaube

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.

☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Taste Licht EIN/AUS: Zum Ein- und

Ausschalten des Lichtes betätigen.

Taste Absaugung AUS / Auswahl der Saugstärke 1 EIN. Diese Taste einmal drücken, um die ausgewählte Saugstärke auszuschalten oder (wenn keine Saugstärke ausgewählt ist) um die Saugstärke 1 auszuwählen. Noch einmal drücken und gedrückt halten, um eine Betriebszeit von 20 Minuten auszuwählen (Taste blinkt), danach schaltet sich die Haube aus.

Auswahltaste für Saugstärke 2:

Einmal drücken, um die Saugstärke auszuwählen. Noch einmal drücken und gedrückt halten, um eine Betriebszeit von 15 Minuten auszuwählen (Taste blinkt), danach schaltet sich die Haube aus.

Auswahltaste für Saugstärke 3:

Einmal drücken, um die Saugstärke auszuwählen. Noch einmal drücken und gedrückt halten, um eine Betriebszeit von 10 Minuten auszuwählen (Taste blinkt), danach schaltet sich die Haube aus.

Auswahltaste für

Intensivsaugstärke (mit Zeitautomatik):

Diese Taste drücken, um die Saugstärke auszuwählen, die Betriebszeit beträgt 5 Minuten (Taste blinkt), danach schaltet sich die Haube ab bzw. kehrt zur vorher ausgewählten Saugstärke zurück.

Hinweis: Es besteht die Möglichkeit, diese Funktion so einzustellen, dass sich die Haube in jedem Fall nach 5 Minuten Betriebszeit ausschaltet (auch wenn vorher eine andere Saugstärke ausgewählt war). Zu diesem Zweck wird, nach der Betätigung der Taste, diese noch einmal gedrückt und gedrückt gehalten, die Taste beginnt zu blinken und zeigt damit an, dass die gewünschte Funktion eingestellt wurde.

Reset-Taste der

Filtersättigungsanzeige: Durch das

Lichtsignal dieser Taste weist die Haube den Benutzer darauf hin, wann eine Wartung der Filter erforderlich ist.

Blinkende, rot erleuchtete Taste: Die

Wartung des Fettfilters vornehmen, anschließend die Taste mindestens 3 Sekunden lang drücken, das Licht der Taste geht aus.

Rot erleuchtete Taste: Die Wartung des Kohlefilters vornehmen, anschließend die Taste mindestens 3 Sekunden lang drücken, das Licht der Taste geht aus.

Hinweis: Die Haube ist nur für die Anzeige des Fettfilters voreingestellt.

Zur Aktivierung der Anzeige des

Kohlefilters: Die Haube auf OFF schalten,

die Taste 🔍 mindestens 3 Sekunden lang drücken (die Taste schaltet sich rot ein, um die erfolgte Einstellung anzuzeigen).

Zur Deaktivierung der Kohlefilteranzeige diese Schritte wiederholen.

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Wartung des Panels

Ausbau:

Fest herausziehen (Unterseite) und nach oben drehen.

Mit einer Münze die Knäufe lösen, die das Panel an der Haube befestigen. Das Panel aus den oberen Befestigungsstellen entnehmen.

Das Panel muss genauso oft gereinigt werden wie die Fettfilter. Manuell waschen. Keine scheuernden Reinigungsmittel verwenden.

Nicht im Geschirrspüler reinigen. Das im Innern des Panels übriggebliebene Wasser an den hinteren Randecken ausfließen lassen.

VERWENDEN SIE KEINEN ALKOHOL!

Einbau:

Die Ausbauschritte in umgekehrter Reihenfolge ausführen.

Die Knäufe mit einer Münze fest anziehen.

Achtung! Vergewissern Sie sich immer, dass das Panel gut befestigt ist.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt).

Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

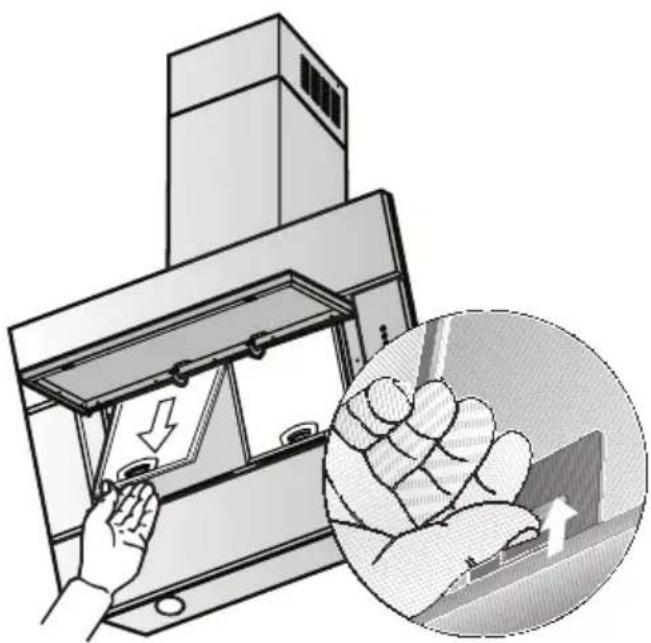

Aus- und Einbauen der Metall-Fettfilter:

1. Das Panel vom Haubenkörper abnehmen (siehe oberen Abschnitt).
2. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

Achten Sie beim Entfernen des Metall-Fettfilters darauf, dass er nicht herunterfällt.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.
3. Das Panel wieder einbauen.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Einbauen:

1. Das Panel vom Haubenkörper abnehmen (siehe oberen Abschnitt).
2. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

⚠️ Fettfilter entfernen, wobei darauf zu achten ist, dass er nicht herunterfällt.

1. Den Kohlefilter auf der Rückseite des Fettfilters installieren und mit zwei Stäben befestigen. Hinweis! Die Stäbe sind in der Packung des Kohlefilters und nicht in der Haube enthalten.
2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).
3. Das Panel wieder einbauen.

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wartung des Aktivkohlefilters:

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

☐ Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehör).

□ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.

Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

Keine scheuernden Mittel oder kratzende Schwämme verwenden.

Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spüllauge).

Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.

Reinigen Sie nur in Schliffrichtung.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.

Keine trockenen Tücher verwenden.

Verwenden Sie ein mildes Fensterreinigungsmittel.

Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Keine Scheuermittel verwenden.

Auswechseln der Lampen

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen.

1. Tauschen Sie die Lampe aus (handelsübliche Halogenlampen max. 20 Watt, Sockel G4).
2. Lampenabdeckung wieder montieren.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

KEIN ALKOHOL VERWENDEN!

Montage:

Umluftbetrieb:

Starterset für Umluftbetrieb
